AL-800A报警主机说明书
阿波罗报警主机调试手册完整版
阿波罗报警主机调试手册标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]一、系统设计安装要求1.各类探测器及手动报警按钮的分布应依照GB50116-98《火灾自动报警系统设计规范》进行设计安装。
2.在本系统中的信号线必须使用≥RVS－2×1.0mm2的双绞线，24V电源线应使用≥RVS－2×1.5mm2以上的双绞线，并且必须保证导线的耐压等级在交流500V以上。
当接线过长时，需适当加粗线径。
3.系统各回路中所接负载的数量及接线方法均参照《火灾自动报警控制系统设计应用说明书》及《JB－QB/LH160火灾报警控制器使用说明书》。
4.控制器与外部设备连接时，导线在机内的走线尽可能短。
5.控制器的容量设置应与工程要求相匹配，用户需根据使用容量向公司订制不同容量的控制器，若工程中所接负载超过控制器容量，系统将停止检测。
二、工程调试大纲1、调试前的检查1.1控制器机箱及穿线金属管应良好接地。
1.2设备与负载接线测试完毕后，在未加任何负载时对信号线进行校验，检测时将两总线短接后用500V兆欧表检测两总线对地电阻应＞20MΩ（不允许将500V兆欧表接在两总线之间测量及带载测量）。
1.3回路满载时，用万用表测两线间电阻应＞200KΩ，两总线之间不能短路，两总线与其它线路及大地（铁管）之间也不能短路。
1.4校验完成之后，开启电源，应先用万用表直流档量主电路板各回路输出电压为24.0～26.0V间。
2、功能设置方法2.1)打印设置＊主画面下，按“功能”后，再按“＊”，系统进入打印设置画面，选择要打印的内容，按与内容对应的数字，让此内容处于“开”的状态。
若在监控画面下转入主画面，须按“功能”键再按“辅助”键再进行相关设置。
如图一所示：图一2．2）探测器自动设置由于回路所接的负载量较大，尤其是探测器的数量较多时，采用手动设置较慢且易出现误差，采用自动设置目的就是快查使各回路中已正确拨码的探测器通过通讯的方式自动进入控制器的内存，从而达到对负载的登记作用。
JB-LD-7800A火灾报警控制器说明书.
JB-LD-7800A火灾报警控制器（联动型）通用使用说明书JB-LD-7800A火灾报警控制器（联动型）通用使用说明书前言JB-LD-7800A火灾报警控制器（联动型）是我公司总结多年工程应用经验，参照消防行业国家标准，综合当前计算机应用领域、通讯领域新技术，设计的新一代开放性的分布智能式火灾报警控制器。
本系统满足国标GB4717-2005《火灾报警控制器》和GB16806－2006《消防联动控制系统》的要求。
JB-LD-7800A火灾报警控制器（联动型）采用液晶汉字显示，具有显示清晰、外型美观、操作简便等特点，可配置多种探测器，通过软件编程实现手动及自动控制，并显示报警及联动信息。
为了使您对我公司生产的JB-LD-7800A火灾报警控制器（联动型）有充分的了解，也为了使我们的产品让用户满意，请您在使用前，认真阅读JB-LD-7800A火灾报警控制器（联动型）通用使用说明书。
本说明书将从工作原理、结构特征、技术特性、使用指南、故障分析与排除、维护保养、系统布线等诸多方面给出详尽的说明。
该说明书不仅适合于工程设计人员和开通维修人员现场服务，也适合于设备用户日常维护。
本说明书应由专人负责，妥善保管，以备日后查用。
编写王刚审核成淑惠- ２ -JB-LD-7800A火灾报警控制器（联动型）通用使用说明书目录第一章第二章公司简介 ......................................... 错误!未定义书签。
JB-LD-7800A火灾报警控制器（联动型）简介 ........................... 2 (以下简称JB-LD-7800A控制器) 2.1产品特点2.2使用条件2.3电源容量2.4基本功能2.4.1 正常监控2.4.2 报警信息显示 (3)2.4.3联动信息显示2.4.4故障信息显示 (4)2.4.5打印事件记录2.4.6计算机平面图形显示2.5容量及配置2.5.1单机容量2.5.2网络配置 (5)第三章 JB-LD-7800A控制器柜机结构及配置 (6)3.1 控制器结构及配置方式概述3.2 JB-LD-7800A控制器声音控制结构 (7)3.3 JB-LD-7800A控制器显示区域3.4 JB-LD-7800A控制器主机部分说明3.5 LD-9115多线联动控制盘 (8)3.5.1 面板结构说明3.5.2 外部端子线 (9)3.6热敏打印机结构明3.6.1 热敏打印机面板结构3.6.2 热敏打印机接线端子3.7 消防电源结构说明3.7.1 消防电源面板构 (10)3.7.2 消防电源接线子3.8 外部接线端子示意图3.9 JB-LD-7800A火灾报警系统连接示意图 (11)第四章 JB-LD-7800A控制器安装与调试 (13)4.1 开箱检查4.2 系统布线4.3 控制器安装4.4 开机检查4.5 开通调试4.6 系统布线第五章 JB-LD-7800A控制器使用说明 (14)- ３ -JB-LD-7800A火灾报警控制器（联动型）通用使用说明书5.1 开机5.2 关机5.3 消音5.4 复位5.5 屏蔽5.6 切换5.7 查询5.8 自检5.9 正常监视状态5.10 报警信息显示5.11 联动信息显示5.12 故障信息显示5.13 异常信息显示及一般处理方法 (15)5.13.1 一般火警处理5.13.2 联动命令的处理5.13.3 故障的处理5.13.4 手动盘输出5.13.5 多线盘输出5.14 打印5.15 背光及查询状态的自动控制第六章故障处理和定期检查 (16)6.1 一般性故障处理6.2 定期检查和更换6.3 液晶显示屏的更换第七章注意事项 (17)- ４ -JB-LD-7800A火灾报警控制器（联动型）通用使用说明书第二章 JB-LD-7800A控制器简介JB-LD-7800A控制器是我公司推出的集中区域型火灾报警控制器，为适应工程设计的需要，本控制器兼有联动控制功能，可与公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。
AL-234-8-16主机说明书
AL-234/8/16 艾礼富报警主机使用说明书淄博洁翔机电科技开发有限公司整编AL-234/8 / 16操作说明目录前言 (1)第一章概述 (1)1.1概况 (1)1.2使用前注意事项 (1)1.3功能简介 (1)1.4基本配置 (3)1.5主要技术性能指标 (3)第二章安装接线说明 (1)2.1安装接线图 (1)第三章系统操作 (1)3.1系统操作 (1)3.2遥控器的使用（无线的有此功能） (1)3.3键盘面板及声光指示 (1)3.4布防 (3)3.5撤防：解除警戒状态 (3)3.6远程控制： (4)3.7电话接警控制：报警接通电话或手机时可对报警主机进行操作控制，有以下3种可选 (4)3.8录音：通过电话网上的另一个电话或手机对报警主机进行录音，分为接警录音和拨号录音两种方式。
(5)3.9消警：消除报警指示灯指示的快速闪亮状态，不向中心发布信息。
(5)3.10旁路防区查询： (5)第四章疑难问题解答 (6)产品的质量保证 (7)安装资料 (1)前言亲爱的用户：您好，本产品使用说明，是依据艾礼富系列报警主机说明书整编的，不免出现偏差与错误，敬请了解；若有不清楚之处，请电话联系，谢谢。
欢迎您选用艾礼富系列报警控制主机AL-234/8/16，本产品具有功能强大、性能优越、质量稳定、操作方便等特点；正确的使用本报警主机将为您的生命和财产提供更好的安全保障。
首先建议您在使用本系统前，认真阅读本说明书，请按说明书中要求的程序步骤进行操作。
使用本说明书，可以解答您的大部分疑问，同时，我们将提供完善的售后服务，并随时与您保持联系。
特别说明：本说明书不能作为法律文件，对于用户、操作员或安装员对手册内容的误解、误操作和系统带病运转而导致的任何损失和法律责任，我公司恕不承担。
本公司保留对本使用说明书的修改权和解释权，修改之前不再另行通知使用本产品的用户。
感谢您的支持与合作第一章概述1.1概况AL-234/8/16报警控制主机采用先进的微处理技术作为控制核心，集成度高，可靠性强，具有多种灵活接口，能同时储存6组报警电话号码和3组中心号码（如管理中心、固定电话或移动手机号码），通过电话线通讯网络传递报警信息。

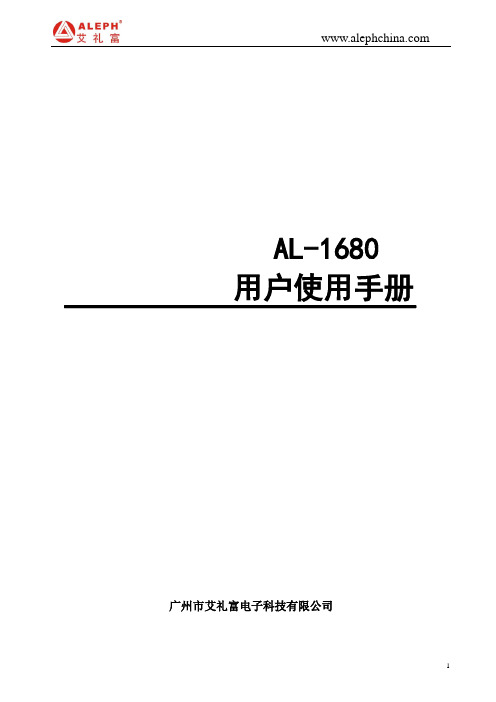

AL-1680用户使用手册OK
AL-1680用户使用手册广州市艾礼富电子科技有限公司1.0 概述AL-1680报警主机最多带有16个防区，1个报警开关输出；以及支持10组密码，包括1组主密码，8组用户码，1组挟持码；它本身带有16个无线防区，通过总线最多可连接16个报警模块；最多支持64路联动或指示灯输出；可以通过电话网报警，最多支持8组电话，其中1组为中心号码，报警到中心时采用Contact ID协议，可与安定宝等一些支持该协议的中心连接。
2.0 规格工作电压：交流150~250伏工作电流： 50毫安（待机状态）报警继电器： 1安培，24伏直流/110伏交流工作温度： -10℃~ +50℃防区响应时间：500毫秒防拆键：上电10秒钟之内，如果没有按下防拆键，则该功能失效3.0 键盘(AL-716)安装●AL-1680键盘（AL-716）应安装在适当的高度，以方便所有操作人员进行操作。
●在AL-716键盘机壳下方的槽口位置插入一小的扁口螺丝刀，将前壳同后面底壳分开。
墙面安装：利用底壳对安装孔和进线孔位置定位。
4.0 接线●确定在布线和对AL-1680接线前不接通电源。
●通过AL-1680的键盘总线接AL-716键盘。
●通过AL-1680底壳的进线孔对电源、警号输入和通讯总线进行布线。
●挂接报警模块和指示灯模块,请参考相关连接.5.0 键盘遥控器的使用●“B”键：布防，对报警主机进行布防●“C”键：撤防，对报警主机进行撤防●“D”键：留守布防，旁路报警主机所允许旁路的防区，同时对报警主机进行布防●“A”键：按3秒钟后，紧急求助，通过电话网向中心和用户电话报警，可编程选择就地报警6.0 编程1．输入主密码：4位数.说明：主码的出厂缺省值为[1][2][3][4]。
若忘记了主密码，则可按照下列步骤恢复主码的缺省值以及所有的出厂缺省值。
<1>. 断开AL-1680的电源。
<2>. 接通跳线JMP101。
<3>. 接通AL-1680的电源。
AIS-800型使用说明书资料

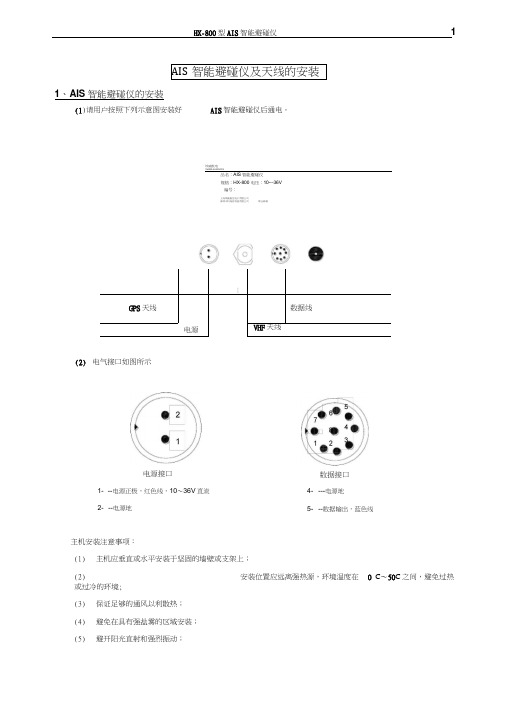

HX-800型AIS 智能避碰仪1AIS 智能避碰仪及天线的安装1、AIS 智能避碰仪的安装埃威航电1NCED-AVION1CS品名：AIS 智能避碰仪规格：HX-800 电压：10---36V 编号：上海埃威航空电子有限公司 深圳中科海信科技有限公司联合研制[GPS 天线数据线电源VHF 天线(2) 电气接口如图所示电源接口1- --电源正极，红色线，10〜36V 直流 2- --电源地主机安装注意事项： (1)主机应垂直或水平安装于坚固的墙壁或支架上；(2)安装位置应远离强热源，环境温度在 0 C 〜50C 之间，避免过热或过冷的环境; (3) 保证足够的通风以利散热； (4) 避免在具有强盐雾的区域安装； (5)避开阳光直射和强烈振动；(1)请用户按照下列示意图安装好AIS 智能避碰仪后通电。
数据接口4- ---电源地5- --数据输岀，蓝色线2 HX-800型AIS智能避碰仪（6）尽可能缩短射频电缆的长度；（7）尽可能远离磁罗经等磁敏感传感器。
2、V HF天线的安装VHF 天线应安装在船只的较高位置，以不致对信号产生遮挡。
如果有物体离天线太近，则都有可能影响信号的接收，造成AIS的精度下降。
因此要保证：（1）在水平360度内无障碍物，与金属导体结构距离2米以上，不紧邻垂直障碍物；（2）与雷达波束的距离应大于3米；（3）不应与甚高频无线电话的天线位于同一个水平面上，且两者在垂直方向上应距离2米以上。
若两者必须在同一个水平面上，则其水平方向上应距离10米以上。
3、G PS天线的安装GPS^线应安装在船只的最高位置，以不致对信号产生遮挡。
如果有物体高于天线或者离天线太近，则都有可能影响信号的接收。
因此要保证：（1 ）距离海事卫星天线至少5米；（2）与雷达波束的距离应大于3米；（3）与VHF/HF/MF发射天线至少4米。
4、安装要注意的其它事项（1）一定不要带电拔插电缆，尽可能配备输出为10〜36伏特的直流稳压电源；（2）请不要自己拆开AIS智能避碰仪，如果发现有问题应尽快与销售商联系。
AD-800A接线说明文档
机房卫士AD-800A主机警号输出接线图声光报警器有二根信号线，红色接DC +12V直流，黑色接地。
在做联动报警时，要和AD-800A 主机的继电器输出串接，接线图如下所示：电压型温湿度传感器接线说明温湿度传感器是模拟信号接口，接口信号线有四根，说明如下：1号接线端子—DC12+（由主机12V+输出供电），2号接线端子—DC12-（由主机12V-输出供电），3号接线端子—温度模拟信号输出（接主机模拟量输入接口），4号接线端子—湿度模拟信号输出（接主机模拟量输入接口）。
三个温湿度传感器共占用AD-800A主机六路模拟量输入，温湿度传感器和800A主机的连接见下图所示：烟雾传感器系统连线图烟感器是开关量(干接点)信号输出，接口信号线有五根，说明如下：1.红色—DC12V+，2.黑色—DC12-（分别接到主机12VOUT的+ -上），3.黄色—开关量输出的公共端（接到主机Digital Input端口上），4.绿色—开关量输出常开端（接到主机Digital Input端口上），5.橙色—开关量输出常闭端（不用接）。
四个烟感器共占用800A主机四路开关量输入，烟感器和800A主机的连接见下图所示：水浸传感器系统连线图水浸探测控制器的输出是开关量(干接点)信号，水浸控制器接线口有9个，说明如下：1，2号端口接DC12V+ -（接到800主机12VOUT上）,3号端子为空，4，5号端子为开关量信号输出（接到800A主机Digital Input端口上，无正负之分），另一端的 7,8接水浸绳（或者接6,9上，任选一组）。
每个水浸探测器占用AD800A主机一路开关量输入，水浸探测器和800A主机的连接见下图所示：电量仪系统连线图智能电量仪属RS485通讯，AD-800A主机通过RS485接口与其通讯，读取配电参数。
智能电量仪与AD-800A主机的接线图如下：电电量仪的强电检测线接线示意图如下：单相电流传感器连线图电流传感器是模拟量信号输出，共有4个接线端子，说明如下：1号端子+E—接12V+（由主机12V+输出供电），2.端子为空，3号GND端子—接12V-（由主机12V-输出供电），4号Uz端子--模拟信号输出，接主机模拟量输入口。
ISP800系列报警器仪表用户手册说明书
ISP800 SERIES ANNUNCIATOR INSTRUMENTSUSER MANUALISP800 SERIES ANNUNCIATOR INSTRUMENTSUSER MANUAL(*) ModelsISP-24 ISP-32 ISP-36(*) ISP-24, ISP-32, ISP36 are the models of ISP800 series Annunciators representing channels quantity included.Copyright ©2016 by Telepro Energy---------------------------------------------------------------------------------NOTICE---------------------------------------------------------------------------------------Read this manual thoroughly before using ISP800, and store in a safe place for reference. Make sure that this manual is delivered to the final user. The policy of Telepro Enerji is one of continuous improvement.The right is reserved to alter the design on any structural details of the products at any time without giving notice.TABLE OF CONTENTS1. General Overvıew of the Devıce (5)2.Features & Benefits (5)3. C onnectıons (6)3.1. “K” Termınals ( Power Input and Relay Outputs) (6)3.2. Wırıng Scheme (7)3.3. “E” T ermınals ( Rs485 Communication Port ) (10)4. Confıgure Relay Outputs (Horn or Bell ) for All Channels (Mını Confıg Mode) (11)5. Tag Labelıng and Front Panel Installatıon (12)6. Output Relay and Led Status (12)6.1. Alarm States and Relay Outputs (12)6.2. Horn / Sılent Led Status (13)6.3. Safe / Fail Led Status (14)6.4. Input Channels Led Status (14)7. Alarm Sequence ( Modıfıed - ISA-S18.1 Code-M (Manual Reset) ) (15)8. Technıcal Specıfıcatıon (16)9. Maıntenance and Inspectıon (23)10. APPENDIX-1 USER MANUAL REVISION HISTORY (24)11. SERVICE AND TECHNICAL SUPPORT LINE (24)PREFACEPlease read this manual thoroughly before use, and keep the manual at hand for later reference. Also make sure that this manual is delivered to the final users .PRECAUTIONS FOR SAFETYItems to be observed to prevent physical damage and to ensure safe use of this product are noted in this instruction manual.The safety of any system available with the device, is the responsibility of person establishing the system!The device, when used in a manner not specified by the Company, the protection provided by equipment may be impaired.The manufacturer is not responsible for the consequences ifthese conditions are not taken into account.Safety precautions in the manual is considered to be as !! DANGER !!and !! WARNING !!!! DANGER !! : WHEN A DANGEROUS SITUATION MAY OCCURIF HANDLING IS MISTAKEN LEADING FATAL OR MAJOR INJURIES, !! WARNING !! : WHEN A DANGEROUS SITUATION MAY OCCUR IF HANDLING IS MISTAKEN LEADING TO PHYSICAL DAMAGE, DEVICE PERFORMANCE DETERIORATION .!! WARNING !!:PLEASE READ THIS MANUAL CAREFULLY BEFORE PERFORMING ANY OF THE PROCEDURES CONTAINED HEREIN. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY RESULT SEVERE INJURY .!! DANGER !!:HAVE A QUALIFIED ELECTRICAL MAINTENANCE TECHNICIAN INSTALL, ADJUST AND SERVICE THIS EQUIPMENT. FOLLOW THE NATIONAL ELECTRICAL CODE AND ALL OTHER APPLICABLE ELECTRICAL AND SAFETY CODES, INCLUDING THE PROVISIONS OF THE OCCUPATIONAL SAFETY AND HEALTH, WHEN INSTALLING EQUIPMENT.!! DANGER !!: REDUCE THE CHANCE OF AN ELECTRICAL FIRE, SHOCK, OR EXPLOSION BY PROPER GROUNDING, OVER-CURRENT PROTECTION, THERMAL PROTECTION, AND ENCLOSURE. FOLLOW SOUND MAINTENANCE PROCEDURES.!! DANGER !! : CIRCUIT POTENTIALS CAN BE MAX 220VDC . AVOID DIRECT CONTACT WITH THE PRINTED CIRCUIT BOARD OR WITH CIRCUIT ELEMENTS TO PREVENT THE RISK OF SERIOUS INJURY OR FATALITY .!! WARNING !!: DO NOT OPEN THE DEVICE. THERE ARE NOT ANY CONSUMABLE COMPONENTS INSIDE IT.!! WARNING !!: DEVICE SHOULD BE KEPT AWAY FROM HUMIDITY, WET, VIBRATION AND DUSTY ENVIRONMENT. !! WARNING !!: DEVICE SHOULD BE STARTED ONLY IF ALL CONNECTIONS ARE DONE.1.G ENERAL O VERVIEW OF THE D EVICEIn industrial process control, an annunciator panel is a system to alert operators of alarm conditions in the plant. Windows are provided, each engraved with the name of a process alarm. L ED of each window are controlled by hard-wired switches in the plant, arranged to operate when a process condition enters an abnormal state.In one common alarm sequence, the LED near the window will flash, internal buzzer will sound and a bell or horn relay output will be activated so as to external device to sound to attract the operator's attention when the alarm condition is detected. The operator can silence the alarm with a button, and the LED will remain lit as long as the process is in the alarm state. When the alarm clears (process condition returns to normal), the LED goes out.Behavior of alarm systems, and colors used to indicate alarms, are standardized. Standards such as ISA 18.1 simplify purchase of systems and training of operators by giving standard alarm sequences2.F EATURES &B ENEFİTS•The ISP800 Series alarm annunciators that functional, flexible and reliable device are designed to fulfill all the requirements of Alarm condiditons.•Horn or Bell output selection can be easily configurable with pushbuttons for each channels.•Each ISP800 Series annunciator is equipped with low power, long life LEDs. Each alarm point uses RGB LEDs providing illumination in all light conditions Horn/Bell selections and other status.•High Interference Immunity. All alarm inputs are provided with fully isolated inputs using optical couplers and a transient hardware and software filters.•Common Outputs As standard, each unit is fitted with three common relays:Critical Audible Relay (HORN), Non-Critical Audible Relay (BELL), Fault Relay•Integrated audible alarm,•Changeable Printed Legends, can be printed out from any printer.•Low Cost / Compact Design•There are “software programmable” response – release time which provide flexible and safe performance for protection against induced magnetic fields resulted from maneuvers i.e CB opening/closing especially.With the help of ISPSİM TM software;Response and release time are independently set between 3msec and 250msec. Responsetime is set to 5msec, release time is set to 20msec by default•TELEPRO-ISP800, is provided in case configuration, with panel type and in UL94V0_Self-extinguish standard.Mechanical protection of our standard case is of IP51 from the front face. With user friendly screwed mountingsystem, it can be fast and safely mounted / dismantled3.C ONNECTIONSAll connections are made on the rear of the unit using two-part quick disconnect plug in terminals accepting up to 12 AWG (2.5mm2) wires.!! DANGER !! :POWER SUPPLY CONNECTION WITH THE UNIT MUST BE DISCONNECTED COMPLETELY BEFORE ALL MAINTENANCE, REPAIR AND INSTALLATION OPERATIONS.!! DANGER !!:WIRING MUST ALWAYS BE DONE BY A QUALIFIED ELECTRICIAN.!! DANGER !!:ALWAYS INSTALL THE DEVICE BEFORE STARTING WIRING3.1.“K”T ERMINALS (P OWER I NPUT AND R ELAY O UTPUTS)Figure 1-“K “Terminal layouts!! DANGER !!:DURING ALL TERMINAL CONNECTION / DISCONNECTION, POWER SUPPLY CONNECTION MUST BEDISCONNECTED.FAILURE TO DO SO COULD LEAD TO ELECTRICAL SHOCKS OR FIRES.!! DANGER !!:PAY ENOUGH ATTENTION TO THE SUPPLY TERMINALS POLARITY.!! DANGER !!:GND PIN AND SURGE PIN OF INPUT TERMINALS MUST BE SEPERATELY GROUNDED.!! DANGER !!:CONNECT GROUND WIRING THAT COMPLIES WITH THE STANDARDS OF THE COUNTRY WHERE THE UNIT IS BEING INSTALLED. FAILURE TO DO SO COULD LEAD TO DEVICE PERFORMANCE DETERIORATION.3.2.W IRING S CHEMEGND and SURGE must be seperately groundedGND and SURGE must be seperately groundedGND and SURGE must be seperately groundedFigure 6- Terminal block sample connection!! DANGER !! :NOISE FILTERING SURGE TERMINAL SHOULD BE DIRECTLY CONNECTED TO THE PROTECTION EARTH INORDER TO ENABLE PROPER FUNCTIONING OF THE DEVICE.Figure 7!! DANGER !! :WRONG CONNCETION - DO NOT USE ANY JUMPER BETWEEN COM AND SURGE TERMINALS3.3.“E”T ERMINALS (R S485C OMMUNİCATİON P ORT )Figure 8(Required 250ohm termination resistor for master and slave ports, both side of Rs485 comm. line) !! WARNING !!: RS485 COMMUNICATION CABLE MUST BE SCREENED AND SCREENS MUST BE CONNECTED TO GROUND AT ONE END4.C ONFIGURE R ELAY O UTPUTS (H ORN OR B ELL ) FOR A LL C HANNELS (M INI C ONFIG M ODE)I- UnPlug “A” terminal, “B” terminal, “C” terminal and “D” terminalII- Plug in “K” terminal (Supply and relay output)III- After Pluged “K” ternimal, ISP800 runs starup self test procedureIV- Selft test steps are as follows;a-In the first step;All leds are solid and Internal buzzer turns on,“Safe/Fail” led blinks green in 4Hzb-In the second step;Input channel leds and buzzer turn offV- Press Test Button firstly (all input channel leds are solid and buzzer turns on)VI- In order to enter config mode; Press “Test Button” and “Horn Button” together for 3 Sec.VII- After 3 secs laterVII-a- First input channel led blinks in 4HzVII-b- Other input channels leds are offVII-c- “Horn/Silent” led turns off and “Safe/Fail” led blinks green in 4HzVIII-Press Horn Button to setup alarm output type (Horn or Bell ) for input channel 1 while this led blinks in this step. When pressing “Horn Button”,colour of channel 1 led changes to blinking other colour. (Blinking Red means Horn Output / Blinking green means Bell Output)Figure 8IX- Press Test Button to skip to the next input channel. When pressing “test button”, next channel led blinks.X- Press Ack Button to save input channel settings or Press “Reset Button” to cancel configuration settings. When pressing “Ack Button”, ISP800 saves your configuration and restarts up itself.!! WARNING !!: IF ANY BUTTON IS NOT PRESSED FOR 60 SEC IN CONFIG MODE, THEN ISP800 RETURNS TO THE LATEST WORKING PROCESS MODE.Another configuration method is using ISPsim software tool by connecting via RS485 port.You can download ISPsim software from our web site.By following each step explained in ISPsim user manual, you can easiliy configure each channel and changealarm sequence steps or functions from the defaults.5. T AG L ABELING AND F RONT P ANEL I NSTALLATIONWindow for each channel can be named with label template supplied by Telepro. In order to do tag labeling, please follow the order explained in below pictures1,2,3.Whenever requested, labels can be easily changed later.Picture1-Gently hold and unlock front panel frame at one side as shown Picture2-Remove front panel frame from the unitPicture3-Insert tag label into slots as seen belowBefore installing the ISP800 to the Panel,please remove 4pcs of panel mounting sleeves.Then plug -in the unit to the hole on the panel. Fix it to the panel wall with two sides by using 4pcs of panel mounting sleeves provided.And then start wiring according to the scheme provided.6. O UTPUT R ELAY AND L ED S TATUS6.1. A LARM S TATES AND R ELAY O UTPUTSExample1 – Set the first channel to Bell Output (Green Indication),2 – Set the second channel to Horn Output (Red Indication),3 – Press Ack Button and save the configuration and exit,4 – Return to regular working mode.For Channel 1Initial Test Test Fail Process Normal Process Abnormal Horn / Bell Relay Open / Open Open / Open Open / Open Open / Closed Fault Relay (NO/NC) Open /closed Closed/Open Open /closed Open /closed Channel 1 Led Solid Green Off Off Blinking Green 4Hz Horn / Silent Led SolidRed/GreenOffSolid GreenSolid GreenSafe / Fail Led Blinking White/ Solid GreenBlink Red Solid Green Solid GreenFor Channel 2Initial Test Test Fail Process Normal Process Abnormal Horn / Bell Relay Open / Open Open / Open Open / Open Open / Closed Fault Relay (NO/NC) Open /closed Closed/Open Open /closed Open /closed Channel 2 Led Solid Red Off Off Blinking Red 4Hz Horn / Silent Led SolidRed/Green OffSolid GreenSolid Green Safe / Fail LedBlinking White/Solid GreenBlinking RedSolid GreenSolid Green6.2. H ORN / S ILENT L ED S TATUSI- Green BlinkCondition: Unacknowledged Abnormal Process. Result:⇨ Horn / Bell Relays are Turned On⇨ Horn or Bell Relay Outputs or both of them are(CLOSED )Active II- Red BlinkCondition: Unacknowledged Abnormal Process. Result:⇨ Horn / Bell Relays are Turned Off ⇨ H/B Relay Outputs are (OPEN )Passive III- Green SolidCondition: Normal Process/ Acknowledged abnormal proces. Result:⇨ Horn / Bell Relays are Tuned Off⇨ H/B Relay Outputs are (OPEN )Passive IV- Red SolidCondition: Normal Proces /Acknowledged abnormal proces. Result:⇨ Horn / Bell Relays are Tuned Off⇨ H/B Relay Outputs are (OPEN )Passive V- Led Turned OffRelay Outputs in Configuration Mode6.3. S AFE / F AIL L ED S TATUSI- Green BlinkCondition: Manuel configuration mode via push-button settingsII- Red BlinkCondition: Unconfigured / Initial Test Fail,III- Green SolidCondition: In Regular Process Mode Initial test procedures – PASS IV- Red SolidCondition: In Regular Process ModeRelay outputs configuration mode via RS485 Communication (while writing config to ISP) V- Led Turned OffNo Power or Hardware Failure6.4. I NPUT C HANNELS L ED S TATUSI – Solid GreenAcknowledged Alarm, Process :NormalHorn/Bell Relays :Open / OpenII – Solid RedAcknowledged Alarm, Process :NormalHorn/Bell Relays :Open / Open III – Blink Green ( 4Hz)UnAcknowledged Alarm Process :Abnormal Horn/Bell Relays :Open / Closed IV – Blink Red ( 4Hz)UnAcknowledged Alarm Process :Abnormal Horn/Bell Relays :Closed / OpenV – Blink Green ( 2Hz)UnAcknowledged Alarm Process :NormalHorn/Bell Relays :Open / Closed VI – Blink Red ( 2Hz)UnAcknowledged Alarm Process :NormalHorn/Bell Relays :Closed / open VII – Blink Green ( 1Hz)Acknowledged Alarm Process :Abnormal Horn/Bell Relays :Open / Open VIII – Blink Red ( 1Hz)Acknowledged Alarm Process :Abnormal Horn/Bell Relays :Open / OpenIX – Leds are offThere is no alarmCleared all alarms with Reset Button After the acknowledged all alarms.7. A LARM S EQUENCE ( M ODIFIED - ISA-S18.1 C ODE -M (M ANUAL R ESET ) )They are set to Code M “manual reset” by factory default but you can change alarm sequence according to requirements of the application via RS485 port by using ISPsim software tool.8. T ECHNICAL S PECIFICATIONInput TypesOptocoupled, MOV Protected, Transient Filters,sharing common return Input current Per input channel max: 5 mAInput Resistance (min) 15 kΩ for 24/48Vdc ; 57,6 kΩ for 110Vdc;75 kΩ for 110/220VdcInput On/Off VoltagesSurge Withstand Transient to IEC 255.4 1.2/50mS Common Mode: 1kVSeries Mode: 2kVResponse Time Progamble 3-250ms / Default : 5ms Release Time Progamble 3-250ms / Default : 20msVisual7colour (Red -Green-Yellow -Blue-Purple-Turquoise-W hite) RGB led Alarms and other status Audible Integrated 23mm BuzzerHorn / Bell / Fault Relays Integrated 2pcs of FormA Relays (NO) for H/B indication and 1pc of FormC (NO/NC) for system internal fault.Contact Ratings1 A @48Vdc / 0.2 A @250VdcSupply Voltage24/48Vdc (18-60Vdc ); 110Vdc (88-132Vdc ); 110/220Vdc (88-242Vdc )Supply Power10W!! WARNING !!:REINFORCED INSULATION: SHOWS THAT THERE IS NO NEED TO GROUND THE DEVICE BOX .!! WARNING !!:IK CODE (PROTECTION AGAINST MECHANICAL IMPACTS) OF THE DEVICE IS IK07. ENERGY TEST OF 2J IS PERFORMED WITH IMPACT HAMMERPushbuttonsTest -Horn -Ack -Reset -Labeling Changeable Printed Legends,TerminalsScrew-type removable terminals. Maximum wire size: 12 AWG (2.5 mm)Operating Temperature -20°C to +55° C Storage Temperature -25°C to +80° CHumidity 0-95% RH, non condensingCase Flush Panel mounting: 288x144x82,5 mm Protection from the front faceIP51CE Certification EMC- 2009524CEMC ComplianceEN 61000-4-2 (+A1 / +A2 Dielectric Withstand) EN 61000-4-3 (Radiated RFI Immunity) EN 61000-4-4 (Electrical Fast Transient) EN 61000-4-5 (Surge Immunity)EN 61000-4-6 (Conducted RFI Dist. Immunity) EN 61000-4-8 (Radiated Power Freq. Immunity) EN 61000-4-11 (Immunity to voltage dips) EN 61326-1 (Equipment for measurement ) EN 55011 (+A2 Emission – Ind. Sci and Med.)LVD Compliance EN61010-1:2010ISP-24-outline dimensionsISP-32-outline dimensionsISP-36-outline dimensionsMODBUS ADRESS MAPPINGIsp-24/Isp-32/Isp-36 Modbus Register Maps Rev3 Communication Parameters:19200/ 8/ n/ 1 baud rate:19200 / bit :8 / parity bit:no / stop bit :1Requires at least 3ms between answers and query.Basic Registers:Adress (Hex) Read/WriteSection Range Description0x0001 R Bit 0..7 6 Firmware VersionBit 8..15 0x84Model Id = Isp-24 0x83 Model Id = Isp-32 0x8A Model Id = Isp-360x0002 R Bit 0..7 101 Boot (Hardware) Version decimal=101Bit 8..15 0x84Hardware Model Id = Isp-24 0x83 Hardware Model Id = Isp-32 0x8A Hardware Model Id = Isp-360x000F W Bit0..15 0x0001 Channel 1 Toggle Simulation "dec=1"0x0002 Channel 2 Toggle Simulation "dec=2"... ...0x0008 Channel 8 Toggle Simulation "dec=8"... ...0x0012 Channel 18 Toggle Simulation "dec=18"... ...0x0024Channel 36 Toggle Simulation "dec=36"0x0081 Reset Key Press Simulation "dec=129" (single shot) 0x0082 Horn Key Toggle Simulation "dec=130" (toggle)0x0083 Test Key Press Simulation "dec=131" (press)0x0084Acknowledge Key Press Simulation "dec=132" (single shot)0x0085 Test Key De-press Simulation "dec=133"(release)Signal Status Registers:0x0070 or 0x0033 RBit 00/11= Config Eeprom Contents ValidBit 1 1= Configuration Updated since last power cycle Bit 2 1= Front Panel Configuration Mode PendingBit 3 1= Test Mode PendingBit 41= Horn Enabled, 0=Horn DisabledBit 8 1= Output #1 Active (horn)Bit 9 1= Output #2 Active (bell)Bit 11 1= Output #3 (fault)0x0071 R Bit 0 0/1 Input #1 Input Statesor Bit 1 Input #2 0=Normal,0x0034... ... 1=AbnormalBit 15 Input #160x0072 R Bit 0 0/1 Input #1 Activity Register Statesor Bit 1 Input #2 0=Inactive,0x0035 ... ... 1=ActiveBit 15 Input #16 (Indicating not yet Acked by User)0x0073 R Bit 0 0/1 Input #1 Holding Register Statesor Bit 1 Input #2 0=Normal,1=Holding0x0036 ... ... (Indicating already AckedBit 15 Input #16 Abnormal)0x0074R Bit 0 0/1 Input #17 Input Statesor Bit 1 Input #18 0=Normal,0x003F ... ... 1=AbnormalBit 15 Input #320x0075 R Bit 0 0/1 Input #17 Activity Register Statesor Bit 1 Input #18 0=Inactive,0x0040... ... 1=ActiveBit 15 Input #32 (Indicating not yet Acked by User) 0x0076 R Bit 0 0/1 Input #17 Holding Register Statesor Bit 1 Input #18 0=Normal,1=Holding0x0041... ... (Indicating already Acked butBit 15 Input #32 Abnormal)0x0077 R Bit 0 0/1 Input #33 Input Statesor Bit 1 Input #340=Normal,0x004A... ... 1=AbnormalBit 3 Input #360x0078 R Bit 0 0/1 Input #33 Activity Register Statesor Bit 1 Input #340=Inactive,0x004B... ... 1=ActiveBit 3 Input #36 (Indicating not yet Acked by User) 0x0073 R Bit 0 0/1 Input #33 Holding Register Statesor Bit 1 Input #340=Normal,0x004C... ... 1=HoldingBit 3 Input #36 (Indicating already Acked butAbnormal)ISA18.1 Configuration Dependant Registers:Adress (Hex) Read/WriteSection Range Description0x0038 R Bit 0 0/1 Input #1 First Alarm Indication StatesBit 1 Input #2 0=Normal,... ... 1=AlarmBit 15 Input #160x0039 R Bit 0 0/1 Input #1 Momentary Indication StatesBit 1 Input #2 0=Normal,... ... 1=MomentaryBit 15 Input #160x003A R Bit 0 0/1 Input #1 Acknowledged Indication StatesBit 1 Input #2 0=Normal,... ... 1=AcknowledgedBit 15 Input #160x003BR Bit 0 0/1 Input #1 Ringback Indication States Bit 1 Input #2 0=Normal,... ... 1=RingbackBit 15 Input #160x003CR Bit 0 0/1 Input #1 Red Color Indication States Bit 1 Input #2 0=Normal,... ... 1=RedBit 15 Input #160x003D R Bit 0 0/1 Input #1 Green Color Indication StatesBit 1 Input #2 0=Normal,... ... 1=GreenBit 15 Input #160x003E R Bit 0 0/1 Input # Blue Color Indication StatesBit 1 Input # 0=Normal,... ... 1=BlueBit 15 Input #160x0043R Bit 0 0/1 Input #17 First Alarm Indication StatesBit 1 Input #18 0=Normal,... ... 1=AlarmBit 15 Input #320x0044R Bit 0 0/1 Input #17 Momentary Indication StatesBit 1 Input #18 0=Normal,... 1=MomentaryBit 15 Input #320x0045R Bit 0 0/1 Input #17 Acknowledged Indication StatesBit 1 Input #18 0=Normal,... ... 1=AcknowledgedBit 15 Input #320x0046R Bit 0 0/1 Input #17 Ringback Indication StatesBit 1 Input #18 0=Normal,... ... 1=RingbackBit 15 Input #320x0047R Bit 0 0/1 Input #17 Red Color Indication StatesBit 1 Input #18 0=Normal,... ... 1=RedBit 15 Input #320x0048R Bit 0 0/1 Input #17 Green Color Indication StatesBit 1 Input #18 0=Normal,... ... 1=GreenBit 15 Input #320x0049R Bit 0 0/1 Input #17 Blue Color Indication StatesBit 1 Input #18 0=Normal,... ... 1=BlueBit 15 Input #32... (cont.) for only Isp-36 model0x004E R Bit 0 0/1 Input #33 First Alarm Indication StatesBit 1 Input #340=Normal,... ... 1=AlarmBit 3 Input #360x004F R Bit 0 0/1 Input #33 Momentary Indication StatesBit 1 Input #340=Normal,... ... 1=MomentaryBit 3 Input #360x0050 R Bit 0 0/1 Input #33 Acknowledged Indication States Bit 1 Input #340=Normal,... ... 1=AcknowledgedBit 3 Input #360x0051 R Bit 0 0/1 Input #33 Ringback Indication StatesBit 1 Input #340=Normal,... ... 1=RingbackBit 3 Input #360x0052 R Bit 0 0/1 Input #33 Red Color Indication StatesBit 1 Input #340=Normal,... ... 1=RedBit 3 Input #360x0053 R Bit 0 0/1 Input #33 Green Color Indication StatesBit 1 Input #340=Normal,... ... 1=GreenBit 3 Input #360x0054R Bit 0 0/1 Input #33 Blue Color Indication StatesBit 1 Input #340=Normal,... ... 1=BlueBit 3 Input #36Color Codes:Red Bit Green Bit Blue Bit Visible Color0 0 0 Dark / Normal1 0 0 Red0 1 0 Green1 1 0 Yellow0 0 1 Blue1 0 1 Magenta / Purple0 1 1 Sky Blue / Turkuaz1 1 1 WhiteISP-24, ISP -32, ISP36 are the models of ISP800 series Annunciators representing channels quantity included9. M AINTENANCE AND I NSPECTIONThe causes and countermeasuresfor errors are shown in Table-1.Table-1 TroubleshootingINSPECTION IN THE FIELDModel CodeExplanationISP800 ISP-24-MX -DC110 24Channel inputs &2outputs, ModbusRTU, Event recorder, 1000event memory, 110Vdc suppliedISP800 ISP-24-MX -DC110/220 24Channel inputs &2outputs, ModbusRTU, Event recorder, 1000event memory, 110/220Vdc suppliedISP800 ISP-32-MX -DC110 32Channel inputs &2outputs, ModbusRTU, Event recorder, 1000event memory, 110Vdc suppliedISP800 ISP-32-MX -DC110/220 32Channel inputs &2outputs, ModbusRTU, Event recorder, 1000event memory, 110/220Vdc suppliedISP800 ISP-36-MX -DC110 36Channel inputs &2outputs, ModbusRTU, Event recorder, 1000event memory, 110Vdc suppliedISP800ISP-36-MX -DC110/22036Channel inputs &2outputs, ModbusRTU, Event recorder, 1000event memory, 110/220Vdc supplied10.APPENDIX-1USER MANUAL REVISION HISTORY11.SERVICE AND TECHNICAL SUPPORT LINEISP800 contact information for product support is indicated below:800/K -0116-R e v .02r i g h t i s r e s e r v e d t o a l t e r d e s i g n o n a n y s t r u c t u r a l a i l s o f t h e p r o d u c t s a t a n y e w i t h o u t g i v i n g n o t i c e。
安科瑞电机综合保护器-ARD2使用说明书080327
３、将CRC寄存器向右移一位，最高位填以0，最低位移出并检测。
４、如果最低位为0，重复第三步（下一次移位）；如果最低位为1，将CRC寄存器与一个预设的固定值（0A001H）进行异或运算。
５、重复第三步和第四步直到8次移位，这样处理完了一个完整的八位。
P014
OFF
OFF/ ON
不平衡报警
P015
脱扣允许位开/关
ON
OFF/ ON
过载脱扣
P016
OFF
OFF/ ON
接地/漏电脱扣
P017
OFF
OFF/ ON
欠载脱扣
P018
ON
OFF/ ON
缺相脱扣
P019
OFF
OFF/ ON
欠电压脱扣
P020
OFF
OFF/ ON
过电压脱扣
P021
OFF
OFF/ ON
退出菜单或取消操作或将保护器复位
11
4位LED数码管
0000
显示测量数值
注
A、B、C相指示灯
全亮
指示灯全亮则表明11显示的为三相平均电流
用户编程
按保护器上的“确定”键，至显示“P001”，按“ ”键和“ ”键用于菜单的选择，到相应的菜单序号后，按“确定”键，进入值域的设置，按“ ”键进行数据位的选择，按“ ”键用于数字的增加，所需参数设置完毕后，按“确定”键进行保存，再按“取消”键退出菜单。其中，保护器的各种保护功能的打开与否用“on”“oFF”表示。参数设置见下表：
下面的例子是预置地址为01的仪表输出开关量DO2。开关量输入/输出状态指示寄存器地址为0003H，第0-3位对应DI1-DI4,第8-10位分别对应DO0-DO2。
多功能防盗报警主机
B aner伴尔多功能防盗报警主机AD800－A安装使用说明书深圳市安达智能科技有限公司目录前言 (3)第一章概述 (4)1.1概况 (4)1.2功能简介 (4)1.3基本配置 (4)1.4主要技术性能指标 (4)第二章安装接线说明 (4)2.1安装接线图 (5)2.2排线的安装 (5)2.3电源的连接 (6)2.4有线探测器的连接 (6)2.5警号的连接 (6)2.6电话线的连接 (6)2.7主机的安装 (6)2.8仅用无线防区,不接有线防区的安装 (7)第三章系统操作 (7)3.1系统操作 (7)3.2遥控器的日常操作 (7)3.3面板及声光指示 (8)3.4修改用户密码 (10)3.5录音、放音 (10)3.6无线探测器的学习 (10)3.7无线探测器的删除 (11)3.8布防 (11)3.9撤防 (12)3.10远程遥控 (12)3.11电话接警控制 (12)3.12消警 (12)3.13旁路防区查询 (13)3.14有线防区开路查询 (13)第四章系统设置 (13)4.1系统出厂基本设置 (13)4.2复位 (13)4.3进入设置状态 (14)4.4退出设置状态 (14)4.5修改安装员密码 (14)4.6防区类型及报警声输出设置 (14)4.7用户编号（中心编号）设置 (14)4.8延时布防时间设置 (15)4.9设置报警电话号码 (15)4.10报告传输设置 (16)4.11远程遥控设置 (16)4.12远程遥控振铃声次数设置 (16)4.13远程电话接警不用输入密码操作 (16)4.14接警时放音方式的选择 (17)4.15布撤防警号响声设置 (17)4.16电话线检测打开/关闭设置 (17)4.17有线防区屏蔽/打开设置 (17)4.18主机中心通讯格式选择设置: (17)4.19可编程4+2代码需手动设置以适应不同的报警中心: (17)第五章疑难问题解答 (19)红外探测器 (20)产品的质量保证 (22)安装资料 (22)前言B aner伴尔欢迎您选择使用八防区有线无线多功能报警主机来保护您的生命和财产。
中电力达ld80ai说明书
中电力达LD80AI说明书1. 简介中电力达LD80AI是一款高性能、高可靠性的工业级智能电力仪表。
本说明书将详细介绍该产品的功能特点、技术参数、安装使用方法以及注意事项。
2. 功能特点•高精度测量：中电力达LD80AI采用先进的测量技术，能够实现对电流、电压、功率因数等参数的高精度测量。
•多种通信接口：该设备支持RS485、Modbus等多种通信接口，方便与其他设备进行数据交互。
•多功能显示屏：配备大尺寸液晶显示屏，直观显示各项参数，并支持多种操作方式。
•报警功能：设备内置报警功能，可根据用户设置的阈值进行报警提示，确保安全运行。
•数据存储与传输：支持数据存储与传输功能，用户可以通过USB接口导出历史数据，并可以通过网络实时监控设备运行状态。
3. 技术参数以下是中电力达LD80AI的主要技术参数：参数值测量范围0~500A测量精度±0.5%电压输入范围AC100~380V频率范围45~65Hz通信接口RS485、Modbus工作温度范围-20℃~60℃防护等级IP544. 安装使用方法4.1 安装1.将中电力达LD80AI安装在合适的位置，确保通风良好且不易受到外界干扰。
2.将电流和电压传感器正确连接到设备的对应接口上。
3.根据实际需求，选择合适的通信接口进行连接。
4.2 使用1.接通电源后，中电力达LD80AI会自动进行初始化，并显示当前各项参数。
2.可通过操作面板上的按键或者远程控制软件对设备进行设置和操作。
3.如需导出历史数据，可将U盘插入USB接口，并按照菜单提示进行操作。
5. 注意事项•在安装和使用过程中，请务必遵守相关的安全操作规程，确保人身和设备安全。
•在设备运行过程中，如发现任何异常情况，请及时停止使用并联系售后服务人员进行维修。
•不得私自拆卸、修改设备内部结构，以免引起故障或安全事故。
•请定期对设备进行维护和检查，确保其正常运行。
以上是对中电力达LD80AI的详细说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AL-800A 报警控制主机操作说明书AL-800A系列报警主机具有很强的实用性，被广泛地应用在小区、厂矿、院校、以及办公大楼等各类大型安保系统中，可实现不同方式的联网报警，根据用户需求，有多种不同选择。
AL-800A系列主要功能及性能介绍1. 产品描述联网类型：分别支持总线和IP；显示模式：点阵LCD2. 主要功能●支持8个防区，有线无线兼容，防区号为 1-8。
另外9-16防区可以外扩8个独立无线防区●8个有线防区通过4个接口输入，每个有线接口最多可以接2个防区，通过两个不同阻值的电阻来区分防区。
每个接口可以通过编程接1个常开、1个常闭、2个带不同线尾电阻的防区●16个无线防区支持自学16个无线自学码●液晶型主机的防区名称汉字任意更改，电脑、手机配置，防区最多支持7个汉字●报警输出为无源继电器，输出属性为常开。
●3个可编程时间段定时布撤防支持●每个防区长时间未触发，对系统布防，时间可编程，或禁止●每个防区触发时间可编程●49组密码。
包括：1个主密码、16个布防密码、16个布撤防密码、16个防区密码。
●主机可通过总线、IP实现与中心计算机连接●可以通过密码、遥控器、中心计算机、手机对主机、防区进行布撤防●通过主机键盘对单个防区进行布撤防●分别可以存储50条的报警和操作纪录，掉电保存3．电性能指标●输入电源DC12V●主机板功耗静态耗电：60mA；报警状态：100mA(IP 型的250mA)●报警输出口 DC12V 800mA●外观尺寸140*93*25mm●有线防区线尾电阻第一个防区：10K 欧姆；第二个防区：20K欧姆●无线参数315MHz ,编码器的震荡电阻为4.7M,2262编码模式●IP接口网络速度为10M(只有IP型的支持)4．工作电压欠压告警工作电压欠压告警的临界值为：10V，低于此电压会有欠压提示；欠压提示：主机上的“状态指示灯”会闪烁；同时LCD屏显示：“系统欠压”。
5．防撬功能：采用光电防撬开关，上电10秒钟之内，如果没有合上设备的前、后壳，则该防拆功能失效。
●AL-800A报警主机应安装在适当的高度，以方便所有操作人员进行操作。
●在机壳下方的槽口位置，将前壳同后面底壳分开。
墙面安装：利用底壳对安装孔和进线孔位置定位。
电气盒上安装：AL-800A可直接安装在电气开关盒上。
三、系统配置及连线说明1.AL-800A接线端口说明正面部分相关示意图指示灯状态说明：1）主机的电源指示灯：有电，灯常亮；掉电，灯灭。
3）正常状态，灯灭；欠压状态：灯闪；编程状态：灯常亮。
背面部分相关示意图与电源箱的连接2．AL-800A与电源的连接AL-800A电源为直流12电源，主机电源从通讯接口的红黑端输入。
如果主机本身独立使用电源，总线的地线（负极）一定要和主机通讯接口的黑线（负极）连接在一起。
3． AL-800A与有线探测器的连接AL-800A系列主机最多可以接8个有线探测器，主机共有4个有线（加1个公共端）接入端子，通过具体接法如下：1）不带电阻的常开接法：2）不带电阻的常闭接法：3）带1电阻的常开接法：4）带1电阻的常闭接法： 5）带2电阻的常闭接法：4． AL-800A与警号的连接作为就地报警的主要设备-—警号，AL-800A也为其留有接口，因为采用继电器控制，可接大功率的警号。
警号的（+）极与+12V电源的（+）极连接，（-）极与AL-800A的“输出1”的其中一根线连接，同时将“输出1”的另外一根线与电源地（-）连接。
四、防区类型和属性1． AL-800A支持的防区类型及说明屏蔽防区：此防区无效，无论在什么情况下触发该防区，都不会报警。
立即防区：布防后，触发了立即防区，立即报警。
延时防区：布防后，若触发了延时防区，只在所设定的进入/退出延时时间结束之后才会报警；在延时过程中进行撤防，会自动取消报警。
24小时防区：一直处于激活状态，不论撤布防与否，只要一触发就立即报警。
火警防区：一直处于激活状态，不论撤布防与否，只要一触发就立即报警。
求助防区：一直处于激活状态，不论撤布防与否，只要一触发就就立即向中心报警，但就地不报警。
撤防后再布防防区: 此防区触发，对系统进行撤防，随后系统进入布防过程。
布防防区：系统在撤防的状态下，此防区触发，系统进入布防过程。
撤防防区：此防区触发，系统立即撤防。
警告防区：一直处于激活状态，不论撤布防与否，只要一触发就地主机会发出间断提示，但不上报中心。
旁路防区:若某防区允许旁路，用户留守布防后，该防区触发无效。
布撤防交替防区:若系统现在为布防状态，此防区触发，系统进行撤防；若系统现在为撤防状态，此防区触发，系统进行布防。
说明：每个防区报警后，是否就地输出、就地蜂鸣器提示、上报中心，都可以通过编程来选择。
2． AL-800A防区报警时间跟随属性说明跟随报警时间：防区报警后，直到报警时间结束或撤防后报警停止。
跟随防区状态：防区报警后，直到防区恢复正常后报警停止。
跟随撤防：防区报警后，直到撤防后报警停止。
报警后响5秒：防区报警后，5秒后报警停止。
报警后响10秒：防区报警后，10秒后报警停止。
报警后响20秒：防区报警后，20秒后报警停止。
3． AL-800A无线自学防区和遥控器AL-800A支持16个无线防区，通过自学码来实现防区编码。
无线参数为，频率315MHz，探测器的编码方式是2262，它的振荡电阻为4.7M欧姆。
AL-800A支持8个不同编码的遥控器，每个遥控器可以支持“布防”、“留守布防”、“撤防”三种功能键，通过自学码来实现每个遥控器的每个键的编码。
每个遥控器的每个按键的编码都应该唯一的。
无线参数为，频率315MHz，探测器的编码方式是2262，它的振荡电阻为4.7M欧姆。
通过编程可以更改某个防区或遥控器每个键的无线编码，具体编程请参考编程章节。
注意：自学编程完成后，遥控器和无线防区一定要测试至少一次，看是否正确。
五、AL-800A的键盘操作说明AL-800A系列采用点阵液晶显示，主机本身可操作也可编程。
若编程项有修改，退出时主机自动重启。
1. 密码说明整个系统总共带有49个密码，分为4种不同的权限密码，各种权限说明如下：具体操作请看下面的用户操作说明。
2.用户操作指南布防：[密码] + [布防]输入[主密码]或[布防密码] 或[布撤防密码] + [布防]键，若该主机有延时防区，在退出延时期间，蜂鸣器将鸣音。
所设置的退出延时时间结束后，布防状态指示灯将常亮。
撤防：[密码] + [撤防]输入[主密码]或[布撤防密码] + [撤防]键即可撤防。
布防状态指示灯将熄灭，表示该主机已进入撤防状态。
若在撤防前触发了延时防区，在进入延时期间内延时防区触发无效。
留守布防：[密码] + 按[旁路]键3秒输入[主密码]或[布防密码] 或[布撤防密码] + [旁路]键3秒，将系统编程允许旁路的防区旁路掉，同时进入布防状态。
解除报警：[密码] + [撤防]清除历史报警：撤防后再布防若发生报警或者显示联动报警，主机液晶（液晶型）。
当撤防后，主机会显示曾报警的防区。
下一次布防时，主机的报警显示也会被清除。
单防区布防：[防区密码/主密码] + [旁路] + [防区编号] + [布防]单防区撤防：[防区密码/主密码] + [旁路] + [防区编号] + [撤防]注意：●所有密码均为4位数字遥控器的使用-以下为出厂时所配遥控器（1）“闭锁”键布防（2）“开锁”键撤防（3）“头像”键留守布防六、AL-800A编程说明1、编程步骤2、编程说明（1）输入安装密码：4位数.说明：出厂缺省主密码为[1][2][3][4]。
若忘记了密码，则可按照下列步骤恢复主密码为1234。
<1>. 断开主机的电源；<2>. 接通跳线JP1；<3>. 接通主机的电源；<4>. 跳开跳线JP1。
（2）按下功能。
状态指示灯亮显示你已经进入了编程模式。
（3）在编程中进行了有效了配置，在即出编程时主机将会自动重新启动让新配置生效。
（4）在从码层按下[功能]键，将进入跳转层，此时输入想要跳转到的从码编号，再按下[布防]键将会直接跳转到对应的从码。
说明：若3分钟之内没有进行任何操作，系统将自动退出编程模式。
3、编程举例例1: 在进入编程模式后原密码为1234，修改主密码为5678a、按4位[主密码]+[功能]键，进入功能菜单显示，此时LCD显示1. 查询功能b、按[↓]键，此时LCD显示2、密码设置c、按[布防]键，此时LCD显示1.主密码d、按[布防]键，此时LCD显示主密码1234e、按[布防]键，进行密码修改，输入新的密码5678，主机提示修改成功g、按[撤防]键，此时LCD显示2、密码设置h、按[撤防]键，即出编程。
若有有效的编程修改，此时主机将会自动重启。
例2 在进入编程模式后要编程原报警时间为180，修改报警时间为60秒a、按4位[主密码]+[功能]键，进入功能菜单显示，此时LCD显示1. 查询功能b、按[↓]键，此时LCD显示2、设置密码c、按[↓]键，此时LCD显示3、时间设置d、按[布防]键，此时LCD显示1.系统报警时间e、按[布防]键，此时LCD显示系统报警时间180f、按[布防]键，进行时间修改，输入新的报警时间060，主机提示修改成功g、按[撤防]键，此时LCD显示1.系统报警时间h、按[撤防]键，此时LCD显示3、时间设置i、按[撤防]键，即出编程。
若有有效的编程修改，此时主机将会自动重启。
4、编码功能列表：七、AL-800A在IP网络中的使用AL-800A可以通过IP网络扩展板实现IP联网功能，接到软件管理中心或手机APP应用；传送信息到中心、手机APP软件；中心、手机APP软件也可以对AL-800A的每个防区和主机进行撤布防。
1.AL-800A的IP参数编程AL-800A的IP参数编程包括动态IP分配、服务器支持、本机IP地址、1号中心IP地址、2号中心IP 地址、网关地址、UDP目的端口、UDP源端口、IP掩码、DNS服务器地址、中心1的动态域名、中心2的动态域名等参数。
监控中心的UDP端口（本机端口）与主机的UDP目的端口号要保持一致。
在局域网内，UDP 目的端口和UDP源端口可以保持一致。
如果通过路由器上互联网与中心相连时，中心的IP地址必须固定；如果该中心的IP地址为0.0.0.0，主机会判断该中心的动态域名是否有效，并且在DNS服务器有效的情况下，主机会自动寻找该动态域名的IP地址。
若主机打开DHCP动态IP获取功能，则本机IP分路由器动态分配的IP。
在互联网使用时，挂在同一局域网下的主机的IP地址和UDP源端口号都是唯一的，通过设置路由器的转发，将该主机的UDP源端口和所有主机的IP地址一一对应；IP掩码一般为255.255.255.0，如果本机的IP地址为0.0.0.0,IP功能将被禁止。
