凸透镜成像规律实验报告及评分细则
八年级物理实验报告——探究凸透镜成像的规律
班级__________ 姓名________
一、实验目的
探究凸透镜成像规律
二、实验器材
光具座、凸透镜（焦距f已知）、光屏、蜡烛、火柴
三、实验步骤
1.将蜡烛、凸透镜、光屏依次放置在光具座上，点燃蜡烛，把烛焰、凸透镜、光屏三者的中心调至同一高度。
2.在光具座上从二倍焦距之外由远到近的移动蜡烛，然后移动光屏寻找清晰的像所在的位置，测出物距和像距，观察像的特征。
将数据和观察到的像的特征记录在表格中。
3.当物距大于2倍焦距时，像距在____________________之间，得到_______、________的实像。
当物距等于2倍焦距时，像距等于2倍焦距，得到_______、________的实像。
当物距在1倍和2倍焦距之间时，像距_____________焦距，得到_______、________的实像。
当物距等于焦距时，_____________。
当物距小于于焦距时，成正立_______、_______的虚像。
4．实验完成后熄灭蜡烛并整理仪器。
三、实验数据记录
物理实验操作考试考核要点及评分标准实验A探究凸透镜成实像、虚像的规律
探究凸透镜成缩小实像的规律
器材准备：凸透镜（焦距越为10cm），凹透镜，光屏，蜡烛，火柴，光具座，污物杯。
实验要求：选出凸透镜，利用凸透镜成缩小的实像，比较像距和物距，多次实验，寻找规律，并记录其中两次的数据。
凸透镜成像规律实验报告
实验报告：凸透镜成像规律
姓名：班级：实验日期：年月日
同组人姓名
实验目的：
1．观察凸透镜成缩小实像、放大实像、虚像的条件；
2．距的变化引起像的大小和像距的变化。
实验器材：
光具座、蜡烛、凸透镜(f=10cm)、光屏、火柴
实验步骤：
(凸透镜焦距f=10cm)
1．凸透镜固定在光具座的中央，蜡烛和光屏放在凸透镜的两侧。
点燃蜡烛，使火焰、透镜光屏的中心在同一高度；
2．将蜡烛放在离凸透镜尽量远的位置，移动光屏直到光屏上出现边缘清晰的蜡烛的像为止；记录下蜡烛到凸透镜的距离、像的大小和倒正；
3．将蜡烛向凸透镜移近一段距离，重复上述操作，直到不能在屏上得到蜡烛的像；
4．继续把蜡烛向凸透镜靠近，试着用眼睛观察像在何处像是怎样的
实验数据：
实验结论：凸透镜成像的几种情况：
延伸探究：
1、像的上下左右有何变化
2、物距越远，像距怎样变，像怎样变
2、用一张不透明的纸放在凸透镜和蜡烛之间，观察像有何变化。
凸透镜成像规律实验报告及评分细则
八年级物理试验汇报——探究凸透镜成像规律
班级__________ 姓名________
一、试验目标
探究凸透镜成像规律
二、试验器材
光具座、凸透镜（焦距f已知）、光屏、蜡烛、火柴
三、试验步骤
1.将蜡烛、凸透镜、光屏依次放置在光具座上，点燃蜡烛，把烛焰、凸透镜、光屏三者中心调至同一高度。
2.在光具座上从二倍焦距之外由远到近移动蜡烛，然后移动光屏寻求清楚像所在位置，测出物距和像距，观察像特征。
将数据和观察到像特征统计在表格中。
3.当物距大于2倍焦距时，像距在____________________之间，得到_______、________实像。
当物距等于2倍焦距时，像距等于2倍焦距，得到_______、________实像。
当物距在1倍和2倍焦距之间时，像距_____________焦距，得到_______、________实像。
当物距等于焦距时，_____________。
当物距小于于焦距时，成正立_______、_______虚像。
4．试验完成后熄灭蜡烛并整理仪器。
三、试验数据统计
物理试验操作考试考评关键点及评分标准试验A探究凸透镜成实像、虚像规律
探究凸透镜成缩小实像规律
器材准备：凸透镜（焦距越为10cm），凹透镜，光屏，蜡烛，火柴，光具座，污物杯。
试验要求：选出凸透镜，利用凸透镜成缩小实像，比较像距和物距，数次试验，寻求规律，并统计其中两次数据。

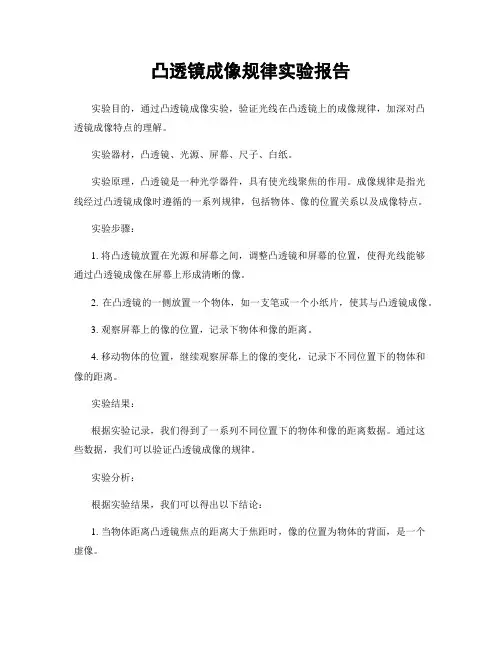

凸透镜成像规律实验报告
凸透镜成像规律实验报告实验目的，通过凸透镜成像实验，验证光线在凸透镜上的成像规律，加深对凸透镜成像特点的理解。
实验器材，凸透镜、光源、屏幕、尺子、白纸。
实验原理，凸透镜是一种光学器件，具有使光线聚焦的作用。
成像规律是指光线经过凸透镜成像时遵循的一系列规律，包括物体、像的位置关系以及成像特点。
实验步骤：1. 将凸透镜放置在光源和屏幕之间，调整凸透镜和屏幕的位置，使得光线能够通过凸透镜成像在屏幕上形成清晰的像。
2. 在凸透镜的一侧放置一个物体，如一支笔或一个小纸片，使其与凸透镜成像。
3. 观察屏幕上的像的位置，记录下物体和像的距离。
4. 移动物体的位置，继续观察屏幕上的像的变化，记录下不同位置下的物体和像的距离。
实验结果：根据实验记录，我们得到了一系列不同位置下的物体和像的距离数据。
通过这些数据，我们可以验证凸透镜成像的规律。
实验分析：根据实验结果，我们可以得出以下结论：1. 当物体距离凸透镜焦点的距离大于焦距时，像的位置为物体的背面，是一个虚像。
2. 当物体距离凸透镜焦点的距离小于焦距时，像的位置为物体的正面，是一个实像。
3. 物体与像的位置关系遵循一定的成像规律，可以通过凸透镜的焦距和物体的位置来确定。
实验结论：通过本次实验，我们验证了凸透镜成像的规律，加深了对凸透镜成像特点的理解。
凸透镜成像规律是光学学科中的重要内容，对于理解光线在凸透镜上的成像过程具有重要意义。
总结：本次实验通过实际操作，验证了凸透镜成像规律，深化了对凸透镜成像特点的理解。
通过实验，我们不仅学习了光学知识，还培养了实验操作能力和数据分析能力。
希望通过这样的实验，能够激发同学们对光学学科的兴趣，提高实验能力和科学素养。
初二物理“凸透镜成像规律”实验报告单
初二物理“凸透镜成像规律”实验报告单第一篇：初二物理“凸透镜成像规律”实验报告单初二物理“凸透镜成像规律”实验报告单探究凸透镜成像规律时，一定要调节好器材的高度，使烛焰、凸透镜和光屏三者的中心在_______________，这样才能保证像成在光屏的中央，否则光屏上可能收不到像。
收集数据将实验数据填入下表物体到凸透镜的距离/cm 30 25 20 16 12 10 凸透镜焦距f=_________cm像的情况像到凸透镜的距离/cm倒立或正立放大或缩小实像或虚像物距：物体到凸透镜的距离，用字母u表示。
像距：像到凸透镜的距离，用字母v表示。
【实验结论】物距u u>2f(大于2倍焦距)u=2f(等于2倍焦距）2f>u>f(在2倍焦距和1倍焦距之间)u=f(在焦点处）u像的情况像距v 倒正大小虚实像的变化情况物距u 像距v像减小应用举例_____ ____ _____ _____________减小_____ ____ _____减小倍焦距）作业：1、实像是由实际光线会聚形成的，是______用光屏承接的，也____用眼睛直接看到的。
而虚像不是由实际光线会聚形成的，是由光线的反向延长线相交而成的，是_______由光屏承接的，但______用眼睛直接看到。
（填“能”或“不能”）2、凸透镜成实像时，像与物_____侧，成虚像时，像与物____侧。
（填“同”或“异”）第二篇：初二物理《凸透镜成像》中考试题凸透镜成像1、将物体放在凸透镜的主轴上，分别离透镜20厘米、14厘米和6厘米时，各能得到缩小的实像、放大的实像和放大的虚像，则该凸透镜的焦距f应：（）A、10cm＞f＞6cm;B、10cm＞f＞7cm;C、14cm＞f＞10cm;D、20cm＞f＞14cm。
2、物体放在凸透镜前,到凸透镜的距离是16厘米,此时光屏上得到的是放大的像.则所用的焦距很可能是()A.4cmB.8cmC.10cmD.18cm 3．一物体通过凸透镜成一倒立且与物体等大的实像，此时物体和透镜相距24cm，则该凸透镜的焦距是()A．小于12cmB．等于12cmC．大于12cmD．无法判断4．通过焦距为f的凸透镜看见烛焰成放大、正立的虚像，此时物距u与f的关系是：（）Ａ u>2fＢ2f>u>fＣ u=fＤ u5．用幻灯机时，必须把物体放在：（）A 大于２倍焦距处Ｂ２倍焦距处Ｃ１倍与２倍焦距之间Ｄ焦距以内6．当物体距凸透镜8cm时，在透镜的另一侧光屏上成一个清晰放大的像。
凸透镜成像规律学案及实验报告
《探究凸透镜成像的规律》实验报告班级：姓名：组别：【提出问题】凸透镜成的像的虚实、大小、正倒跟物距、像距有什么关系?【设计实验】光具座、蜡烛、凸透镜、光屏、火柴【实验步骤】1．知道凸透镜的焦距f= cm。
2．调整、、使它们中心在上。
3．调节蜡烛的位置，使物距u>2f，调整光屏到凸透镜的距离，使烛焰在屏上成清晰的实像，观察实像特点。
记下物距u和像距v (此步骤做两次)。
4．调节蜡烛的位置，使物距f<u<2f，调整光屏到凸透镜的距离，使烛焰在屏上成清晰的实像，观察实像特点。
记下物距u和像距v (此步骤做两次)。
5．继续移近蜡烛，使物距u<f，调整光屏的位置，看能否在屏上找到像。
如果不能，试着观察到蜡烛的像，观察一下是实像还是虚像?并观察像的特点【实验数据】透镜焦距：f= cm物距与焦距的关系物距u/cm像的性质像距v/cm像距与焦距的关系虚实大小正倒u>2f2f>u>fu<f【得出结论】分析上表的记录,找出凸透镜成像的规律:1.像的虚实:当物体放在_________时,凸透镜成实像；当物体放在_________时,凸透镜成虚像。
2.像的大小:当物体放在_________时,凸透镜成缩小的实像；当物体放在__________时,凸透镜成放大的实像；当物体放在__________时,凸透镜成放大的虚像；_______缩小的虚像(填“有”或“没有”)3.像的正倒:凸透镜所成的像_________正立的实像,___________倒立的虚像.(填“有”或“没有”)4.当物体逐渐向凸透镜移近时,物体所成的实像逐渐_______,像离凸透镜的距离逐渐_______(填“变大”或“变小”)【习题训练】1、小华在光具座上做“研究凸透镜成像”的实验。
当光屏、透镜及烛焰的相对位置所示时，恰能在光屏上得到一个清晰的像。
则他所用凸透镜的焦距（）A．一定大于20cm B．一定小于8cmC．一定在10cm到16cm之间D．一定在8cm到10cm之间2、用照相机拍摄水池底部的物体，若照相机位置不变，比较池中有水与无水两种情况，则有水时（）A．暗箱应略短些，所得的像也略小些B．暗箱应略短些，所得的像也略大些C．暗箱应略长些，所得的像也略大些D．暗箱应略长些，所得的像也略小些《凸透镜成像的规律及应用》学案一、成像光路1、当物体在透镜两倍焦距以外时，即u>2f时，成、的像，像在物体（“异”、“同”）侧，像距v的范围：。
探究凸透镜成像规律 实验报告
探究凸透镜成像规律实验报告
班级姓名成绩
【实验目的】探究凸透镜成像的规律
【实验器材】光具座/ 蜡烛/ 凸透镜/ 光屏/ 火柴
【实验步骤】
1．将凸透镜的位置固定在光具座刻度尺的40cm处，蜡烛和光屏分居凸透镜两侧，并调节三者高度，使烛焰中心，凸透镜中心，光屏中心在同一高度上，目的是：使烛焰的像能成在光屏的中间。
2、把蜡烛放置距凸透镜40cm的地方，在光具座上移动光屏，直到光屏出现明亮、清晰的像为止，观察所成像的特点，并记录物距、像距和成像特点。
3、把蜡烛移近凸透镜，使物距等于30cm, 25cm，20cm，18cm, 15cm，重复步骤2。
4、使物距u=f=10cm，观察成像情况，并将结果记入表格。
5、使物距u=5cm，观察成像情况，并将结果记入表格。
移动透镜，观察像的变化。
6．实验完成后熄灭蜡烛并整理仪器。
【进行实验和收集证据】
【根据实验数据得出如下规律】:
①_____ ___是成实像与虚像的分界点，____ ____是成放大像与缩小像的分界点。
②实像都是____ ___（填倒立与正立），且物与像在透镜的_____ ___（同侧与两侧）；
虚像都是______ _____，且物与像在透镜的_______ ___。
③成实像时，物体靠近透镜，像____ ___透镜，且像的大小变____ ____。
成实像时，物体远离透镜，像____ ___透镜，且像的大小变____ ____。
探究凸镜成像的规律的实验报告单
探究凸镜成像的规律的实验报告单实验报告单：探究凸镜成像的规律
引言
本实验旨在探究凸镜成像的规律。
通过观察凸透镜在不同条件下的成像情况，我们可以了解凸镜对光线的折射和成像原理。
实验方法
1. 准备材料：一个凸透镜、一个光源、一张白纸和一个放置器材的水平桌子。
2. 将光源放置在桌子上，并确保其与凸透镜平行。
3. 在离光源一定距离的位置放置一张白纸，作为屏幕，用来观察成像。
4. 将凸透镜放置在光源和屏幕之间的适当位置。
5. 调整凸透镜与光源的距离，并观察屏幕上的成像情况。
6. 记录每次实验时凸透镜与光源、屏幕的距离。
实验结果
根据实验观察和记录，我们得出以下结果：
- 当凸透镜与光源之间的距离小于焦距时，屏幕上形成倒立的
放大实像。
- 当凸透镜与光源之间的距离等于焦距时，屏幕上形成无实像。
- 当凸透镜与光源之间的距离大于焦距时，屏幕上形成正立的
缩小虚像。
结论
根据实验结果，我们得出以下结论：
- 凸透镜成像的规律是，当物体位于凸透镜焦点前方时，成像
是倒立的实像；当物体位于凸透镜焦点上方或焦点后方时，成像是
正立的虚像。
- 当凸透镜与物体的距离适当时，成像是最为清晰的。
总结
通过本实验，我们加深了对凸镜成像规律的理解。
这对我们在
光学领域的研究和应用有着重要的意义。
参考文献。
探究凸透镜成像规律实验报告
探究凸透镜成像规律实验报告实验目的：本实验旨在通过探究凸透镜成像的规律，使学生对凸透镜的成像性质和成像规律有更深入的理解，并通过实验结果验证凸透镜成像的特点。
实验器材：凸透镜、小白板、物体、光屏、光源、尺子、角度测量仪实验原理：凸透镜是一种能够使光线收敛的透明介质，常用于实际的成像设备中，如相机和显微镜等。
在实验中，我们使用凸透镜来观察物体在成像过程中的特点和规律。
凸透镜成像规律的主要特点有：1.物体距离凸透镜越近，成像距离凸透镜越远。
2.物体离凸透镜越远，成像距离凸透镜越近。
3.成像物距离物体距离凸透镜的倍数和成像距离与凸透镜距离物体的倍数成反比。
4.成像镜像与物体位置的关系：当物体在凸透镜的近焦点之内时，成像为放大的虚像；当物体在凸透镜的近焦点与凸透镜之间时，成像为放大的实像；当物体在凸透镜的远焦点之外时，成像为缩小的真实倒立图像。
实验步骤：1.将凸透镜放在小白板上，调整凸透镜的位置，使其与光源和光屏之间保持平行关系。
2.在小白板上选择一个合适的位置放置物体，距离凸透镜一定的距离，记录物体的距离、凸透镜与光屏之间的距离。
3.在光屏上观察到的成像情况，记录成像的位置。
4.改变物体到凸透镜的距离，重复步骤2-3，记录成像的位置。
5.根据实验数据，分析凸透镜成像的规律和特点。
实验结果与分析：根据实验数据，我们可以绘制出物体距离和成像距离之间的关系图，并对数据进行分析。
根据实验结果，我们可以得出以下结论：1.物体距离凸透镜越近，成像距离凸透镜越远，成像距离与物体距离的关系是非线性的。
2.成像物与物体距离的倍数和成像距离与凸透镜距离的倍数成反比关系。
3.当物体在凸透镜的近焦点之内时，成像为放大的虚像；当物体在凸透镜的近焦点与凸透镜之间时，成像为放大的实像；当物体在凸透镜的远焦点之外时，成像为缩小的真实倒立图像。
实验结论：通过本实验的探究，我们验证了凸透镜成像的规律。
根据实验结果和分析，我们得出以下结论：物体距离凸透镜越近，成像距离凸透镜越远。
物理实验报告《观察凸透镜成像》
物理实验报告《观察凸透镜成像》实验目的：通过观察凸透镜的成像现象，探究凸透镜的成像规律，并验证成像公式。
实验器材：1.凸透镜一只2.光源3.屏幕4.尺子5.小物体实验步骤：1.将凸透镜置于光源与屏幕之间，保证光源在凸透镜的主轴上，并使入射光线与主轴垂直。
2.将小物体放在凸透镜的一侧，将屏幕移动到凸透镜的另一侧。
3.调整屏幕的位置，将物体的清晰像投射到屏幕上。
4.测量凸透镜与屏幕之间的距离L1，以及屏幕上物体的高度h15.移动物体到凸透镜另一侧，再次调整屏幕的位置，使物体的清晰像投射到屏幕上。
6.测量凸透镜与屏幕之间的距离L2，以及屏幕上物体的高度h27.将数据记录下来，并计算凸透镜的焦距。
实验结果与数据处理：根据实验步骤所得到的数据，可以计算出凸透镜的焦距。
根据凸透镜成像公式：1/f=1/v-1/u其中，f表示凸透镜的焦距；v表示像的距离；u表示物的距离。
首先计算第一次实验的数据：u=L1v=L1-h1代入公式中，可得：1/f=1/(L1-h1)-1/L1计算第二次实验的数据：u=-L2v=L2+h2代入公式中，可得：1/f=1/(L2+h2)+1/L2通过对这两个方程进行求解，可以得到凸透镜的焦距f的数值。
实验讨论与结论：通过本次实验观察凸透镜的成像现象，可得到以下结论：1.凸透镜将平行光线聚焦成焦点。
2.物体距离凸透镜焦点越远，像的距离越近；物体距离凸透镜焦点越近，像的距离越远。
3.凸透镜的焦距与物体与像的距离成反比例关系。
综上所述，本次实验通过观察凸透镜的成像现象，验证了凸透镜的成像公式，并得到了凸透镜的焦距数值。
这对于深入了解光学成像规律具有一定的理论和实验意义。
探究凸透镜成像的规律实验报告
“探究凸透镜成像的规律”实验报告【提出问题】凸透镜成的像的虚实、大小、正倒跟物距有什么关系?【设计实验】光具座、蜡烛、凸透镜(f=10cm)、光屏、火柴【进行实验】(各组按步骤去探究成像规律,比一比哪一组能最快得出正确结论)1.把蜡烛放在较远处,使物距u>2f,调整光屏到凸透镜的距离,使烛焰在屏上成清晰的实像,观察实像的大小和正倒.记下物距u和像距v(此步骤做两次)2.把蜡烛向凸透镜移近,使物距在2f和f之间,即f<u<2f,重复以上操作,进行观察并记下物距u和相距v.(此步骤做两次)3.继续移近蜡烛,使物距u<f,调整光屏的位置,看能否在屏上找到像.如果不能,试着观察到蜡烛的像,观察一下是实像还是虚像?并观察像的大小和正倒.记下物距u和像距v(像距只需估测)(此步骤做两次)4.把蜡烛从距凸透镜较远处逐渐移近透镜,同时移动光屏保证屏上的像清晰,注意观察像的大小、正倒以及像距的大小,看有什么规律.1.像的虚实:当物体放在______________时,凸透镜成实像,当物体放在_____________时,凸透镜成虚像.2.像的大小:当物体放在______________时,凸透镜成的像是缩小的实像.当物体放在_______________时,凸透镜成的像是放大的实像._____缩小的实像(填“有”或“没有”)3.像的正倒:凸透镜所成的像_________正立的实像,___________倒立的虚像.(填“有”或“没有”)4.当物体逐渐向凸透镜移近时,物体所成的像逐渐_______,像离凸透镜的距离逐渐_______(填“变大”或“变小”)【实验思考】查看上表的数据,凸透镜成放大的实像时,物距跟像距相比,哪个比较大?成缩小的实像时,物距跟像距相比,哪个比较大?由此可以得出什么结论?“探究凸透镜成像的规律”实验报告【提出问题】凸透镜成的像的虚实、大小、正倒跟物距有什么关系?【设计实验】光具座、蜡烛、凸透镜(f=10cm)、光屏、火柴【进行实验】(各组按步骤去探究成像规律,比一比哪一组能最快得出正确结论)1.把蜡烛放在较远处,使物距u>2f,调整光屏到凸透镜的距离,使烛焰在屏上成清晰的实像,观察实像的大小和正倒.记下物距u和像距v(此步骤做两次)2.把蜡烛向凸透镜移近,使物距在2f和f之间,即f<u<2f,重复以上操作,进行观察并记下物距u和相距v.(此步骤做两次)3.继续移近蜡烛,使物距u<f,调整光屏的位置,看能否在屏上找到像.如果不能,试着观察到蜡烛的像,观察一下是实像还是虚像?并观察像的大小和正倒.记下物距u和像距v(像距只需估测)(此步骤做两次)4.把蜡烛从距凸透镜较远处逐渐移近透镜,同时移动光屏保证屏上的像清晰,注意观察像的大小、正倒以及像距的大小,看有什么规律.1.像的虚实:当物体放在______________时,凸透镜成实像,当物体放在_____________时,凸透镜成虚像.2.像的大小:当物体放在______________时,凸透镜成的像是缩小的实像.当物体放在_______________时,凸透镜成的像是放大的实像._____缩小的实像(填“有”或“没有”)3.像的正倒:凸透镜所成的像_________正立的实像,___________倒立的虚像.(填“有”或“没有”)4.当物体逐渐向凸透镜移近时,物体所成的像逐渐_______,像离凸透镜的距离逐渐_______(填“变大”或“变小”)【实验思考】查看上表的数据,凸透镜成放大的实像时,物距跟像距相比,哪个比较大?成缩小的实像时,物距跟像距相比,哪个比较大?由此可以得出什么结论?1。
