光的直线传播作图
专题6光的直线传播、反射和折射作图 2024—2025学年人教版物理八年级上册(含解析)
专题6光的直线传播、反射和折射作图母题学大招1 光的直线传播作图1[2023 河南新乡期末]如图所示，AB 是箭头状光源，不透明的墙壁 C 处有一小孔。
请画出光源AB在光屏M N上所成的像A'B'。
子题练变式光源位置的确定2[2024河北唐山期中，中]如图所示，路灯下站着甲、乙两人，地上留下了他们的影子(水平实线)，通过作图确定路灯S的位置。
母题学大招2 光的反射作图3[2024河北廊坊期末]如图，一束光线射向平面镜，与镜面成35°角，请完成反射光路图，并标出反射角大小。
c子题练变式已知反射光线画入射光线4[2023 河南开封质检]如图所示，根据给出的反射光线 OB 画出入射光线 AO，并标出入射角的大小。
子题练变式画多次反射光线5[2023山东枣庄中考]自行车尾灯可有效避免发生夜间交通事故，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S₁，请在图中画出经过S₁、S₂两个平面镜反射后的光路图。
子题练变式已知反射光线和入射光线，确定反射面2024辽宁丹东质检，中]依据图中给出的反射光线和入射光线，确定平面镜的位置。
母题学大招3 平面镜成像作图7[2024陕西西安期末，中]如图所示，请在图中作出物体ABC 在平面镜中所成的像 A'B'C'。
(保留作图痕迹)子题练变式已知像的位置，确定物体的位置[中]如图所示，A'B'是物体AB 在平面镜中的像，请你在平面镜前作出物体AB。
专题6 光的直线传播、反射和折射作图刷难关大招解读|光的直线传播作图①光在同种均匀介质中沿直线传播。
②从光源出发，用一条带箭头的直线表示光传播的径迹和方向。
1.如图所示2.如图所示大招解读|光的反射作图①光的反射定律：三线共面(入射光线、反射光线、法线在同一平面内)，两线分居(入射光线、反射光线分居法线两侧)，两角相等(反射角等于入射角)。
光现象作图---中考物理一轮复习
光现象作图---中考物理一轮复习一、光的直线传播作图1．请用作图的方法，画出图中物体AB通过小孔O后在光屏MN上成的像的光路图。
2．图丙为“坐井观天”的示意图（井中无水），设点E为青蛙的眼睛，请利用光的直线传播知识作出青蛙看到天空范围的光路图。
3．如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S 的位置。
二、光的反射作图4．在图中画出反射光线并标出反射角。
5．在图中画出反射光线OB的入射光线，并标出入射角大小。
6．如图所示，根据入射光线和反射光线，在图甲中正确的位置作出平面镜并标出反射角的大小。
7．请在图中画上一面位置合适的平面镜。
8．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S的位置并完成光路图。
三、平面镜成像原理作图9．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像。
10．如图，作出点光源S发出的光线通过平面镜反射后照亮A点的光路图。
11．如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。
请在图中准确画出灯S发出的光经平面镜反射后到达A 点的光路图。
12．如图所示，物体AB在平面镜前面，一束由A发出的光线射到平面镜表面O点。
①画出物体AB在平面镜中的像A′B′；①画出入射光线AO的反射光线。
13．如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房间中S处有一个正在发光的小蜡烛，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上会得到上下两个亮点。
（保留作图痕迹）请在图丙中分别画出了这两个亮点及其光路，上下亮点分别用M和N表示。
四、光的折射作图14．一束光线AO与水面成45 的角斜射到水面。
在图中画出反射光线、折射光线并标出反射角。
15．在图中画出反射光线及折射光线的大致方向。
16．如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。
图中的两个B1和B2分别是物、像的位置，请在图中作出潜水员观察物体的光路图。
第四章 光 现 象小专题(三) 光现象作图2024-2025学年初中物理(人教版安徽专用)八年级上册
1
2
3
4
5
6
78Βιβλιοθήκη 9 10 11 12 13 14 15 16 17 18
类型三 利用平面镜成像特点及原理作图 7. 请在图中画出物体AB在平面镜中所成的像A'B'（保留作图痕迹）。
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15 16 17 18
8. （2023·西安期末）如图所示，S是一个发光点，S'是它在平面镜中成 的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面 镜反射后的光线。
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15 16 17 18
18. （2024·合肥庐阳二模）生活中我们会看到很多关于光的现象，如 图，小明在公园湖面附近C点看到立于水中的水深测量标杆，其中A、B 两点到水面的距离相同（B点在图中没有标出），B'点是通过水面看到B 点的像，请利用所学知识画出小明看到B点的光路图。
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15 16 17 18
11. （2023·亳州期末）如图所示，请画出物体AB在平面镜中的像A'B'， 并作出眼睛在C点看到A点的像A'的光路图。
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15 16 17 18
类型四 利用光折射的特点作图 12. （2024·合肥一模）如图所示，一束光从空气斜射入水中，入射点为 O，OA为折射光线，画出大致的入射光线和反射光线。
第四章第1节光的直线传播PPT课件(人教版)
用光的直线传播解释的现象
太阳 太阳
日食 月食
日食的形成
当月球进入太阳 与地球之间时，太阳 月球 地球 的部分光线被月球遮 住，在地球形成阴影 ，此处的人看不到太 阳，形成日食。
月食的形成
地球
当月球进入地球的 月球 阴影区域时，太阳的光
线无法照到月球，人无 法看到月球，于是出现
月食。
小孔成像。
在较暗的屋子里,把一支点燃的蜡烛放在一块半透 明的塑料薄膜前面,在它们之间放一块钻有小孔的纸板 ,塑料薄膜上就出现烛焰的倒立的像,这种现象叫做小 孔成像。
针孔照相机
针孔照相机就是根据小孔 成像的原理做成的
用光的直线传播解释的现象
千手观音
2005年春节晚会上，一 群风华少女用精美绝伦的舞 蹈把我国佛文化中的"千手 观音"演绎得淋漓尽致，给 人以美的熏陶，善的启发。
观众看不见邰丽华（领舞 者）身后站着的其她舞蹈者 这是因为光的 直线传播 的缘 故.
【例2】大伟在课外用如图所示的
课 结堂
总
同学们，本节课你收获了什么？
课后作业
1.再读教材，加深理解 2. 同步检测题
注意 光线不是实际存在的实物，而是研究光 的行进过程中细窄光束的抽象，是表示光的一种 理想模型。
下列关于光线的说法 ，正确的是（ C ） A. 光线是真实存在的带箭头的直线 实际上是不存在的 B. 激光笔发出的光是一条光线 一束光
C. 光线是表示光的径迹和方向的模型
D. 光线可以用虚线表示 在光路图中，光线只能用实线表示。
15℃空气中声速340m/s 声பைடு நூலகம்在空气中传播最慢
空气中光速近似 3×108m/s
光在空气中比在其他透 明介质中传播得快
2024年中考物理复习专题：利用光的直线传播作图
专题01 利用光的直线传播作图光的直线传播由于比较简单，中考一般不单独命题，往往和光的反射、光的折射等结合命题，但在期中、期末考试时会出现单独命题的情况。
一、基本题型：命题依据：光在同种均匀介质中沿直线传播。
1．有点定线题目特点：已知发光点和一个特殊点确定一条光线。
2．有线定点题目特点：有两条直线（光线）确定一个点（或发光点）。
作图技巧：题型1根据数学上的两点决定一条直线这一规律，即根据题目的意思，找到两个点，将这两个点连成一条直线即可。
题型2根据数学上的两条相交的直线可以确定一个点这一规律，即根据题目的意思，找到两条相交直线交点即可。
例题如图1所示，AB、CD是发光点S发出的两条光线，请确定出发光点S的位置，并画出发光点发出的，过E点的光线。
图1 图2【解题思路】由AB和CD两条光线确定发光点S的位置属于题型2。
已知AB、CD是某一光源S发出的两条光线，说明光源在这两条线上，由图1可以看出两条光线反向延长会相交，因此相交线的交点即为发光点S。
画过E点的光线属于题型1。
这条光线是光源S发出的，可将光源S和E点连接，就是光源S发出的通过E点的光线。
解：将AB、CD反向延长，两条光线反向延长线交于一点，即为发光点S。
然后连接S和E，即为光源S发出的通过E点的光线。
如图2所示。
【点拨】此题考查光的直线传播的应用。
解答此题的关键是先将两条入射光线反向延长交于一点S即为发光点。
注意AB、CD反向延长线是光的一部分，所以应画成实线。
练习1 如图3所示，是小胖房间的简化图。
小胖站在窗前向外望去，能够看到的范围图中已标出。
请用光路图确定小胖眼睛的位置，用E表示。
图3练习2（中考题型）室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图4所示）。
请根据这两条光束的方向确定室内电灯的位置。
（保留作图痕迹）图4二、变换题型基本题型一般是找到一个点或者是一条线的简单作图问题，也是我们应该掌握的，平时的作业和测试时都会见到，但在实际中我们见到的现象一般有：看到的影子、物体（或小孔成的像）、观察范围等，这些问题需要通过多个点或多条线进行确定。
光的直线传播作图
光的直线传播作图一、影子1、如图所示，S为一点光源，作出物体AB在地面上的影子．2、点A处有一电灯，画出立杆BC在地面上的影子．3、室内一盏电灯S（电灯可看作一点光源）．请画出不透明物体AB在墙壁上形成影子的光路，并标出影子的位置．4、如图所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．5、图2中，S是光源，A是不透明的物体，L是竖直墙面，试画出光源S照不到墙面的范围。
6、如图甲，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S 的位置，要求画出光路图．7、如图甲，路灯下站着小赵，小芳，小刚三人，请根据小芳和小刚的影长，标出图中路灯灯泡S的位置，并用粗实线画出小赵落在地面上的影子．二、小孔成像1、如图甲，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像A'B'．2、在图1画出小孔成像光路图．3、如图所示，AB是物体，O为小孔，M为光屏，试作出物体AB通过小孔在光屏上成的像．三、坐井观天1、请用光路图画出“井底之蛙”视野的范围．2、请按下列要求作图：“坐井观天，所见甚小”．设点E为青蛙的眼睛，请在图中用光路图作出井底之蛙“观天”的最大范围．3、“井底之蛙”这个成语大家后很熟悉吗，请根据光的直线传播知识画图说明井底之蛙所看到的天的范围．四、人眼观察的范围1、用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．2、请在图（甲）中作出眼睛所能看到的范围．3、请在图2中用作图的方法表示点光源A照到室外的范围大小（用带有箭头方向的直线表示光线，箭头方向为光的传播方向）．五、确定光源的位置1、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）．请根据这两条光束的方向确定室内电灯的位置．（保留作图痕迹）2、如图，从墙壁的狭缝中射出一束光，请你用作图法确定光源的位置．。
光学作图题归类总结
光学作图题归类总结包括的内容1.根据光的直线传播作图2.利用光的反射定律作图、根据光的折射规律作图3.根据凸透镜对光的作用作图4.利用光路的可逆性作图及填充透镜等.现归类总结如下:一、光的直线传播作图例1：通过作图说明为什么睁开两只眼睛比闭上一只眼睛更能准确地确定物体的位置。
解析:由于光在同种均匀介质里沿直线传播，人们是靠两只眼睛来确定物体位置的.同一个物体同时被两只眼睛看到，说明物体恰好在进入眼睛的两条光线的交点上，而两条直线相交时，交点是唯一的，因此，只有睁开双眼才能确定物体的准确位置（如图1所示）。
例2：如图2所示.AB为一不透明的挡光板，CD为一日光灯管，EF为光屏,请用作图找出光屏上没有照亮的区域。
解析：本题只需作出日光灯管两端点C、D发出的两条光线分别经过挡光板的两端点A、B的光路,如图3所示，可看出光屏上没有照亮的区域为ABHG。
二、直接用光的反射定律作图例3:通过作图表示一束太阳光沿与水平面成45°射到水平地面上，并作出其中的一条光线的反射光线。
解析：用光线表示光的传播情况，太阳光可以看成是平行光。
先画出水平面，再沿与水平成45°角画出三条入射光线表示一组平行光，即太阳光，如图4所示.作反射光线的方法是，先过入射点作垂直反射面的法线（注:法线不是光线，应用虚线表示)，再根据反射角等于入射角在法线的另一侧画反射光线（注:反射光线一定要用箭头表示光线离开反射面）。
三、确定平面镜的位置作图例4：一条与水平地面成60°角的入射光线如图5，若使它的反射光线与地面平行,应该怎样放置平面镜?解析:从题目的条件可知，入射光线与反射光线的夹角应是60°或120°,因法线是入射光线与反射光线所成夹角的平分线，若法线的位置一经确定镜面的位置就可以找到了.现过O点做反射光线OB，如图6所示，使∠AOB=120°，O为入射点。
再作∠AOB的平分线ON,ON 为法线.最后根据法线与镜面垂直,因此过O点作ON的垂线MM'，MM’就是平面镜的位置.题中只要求光线“水平"射出，所以此题的作图应有两种.一种水平向右,另一种水平向左，所以，平面镜与水平面成30°角也不是唯一的，第二种作图请同学们自己完成。
光现象专题训练(二)+光的直线传播、反射、折射作图.课件2024-2025学年人教版八年级上册物理
专题训练（二） 光的直线传播、反射、折射作图
类型一 光的直线传播作图
1.如图ZT-2-1所示，画出眼睛在A点能观察到的墙壁右侧的 范围。
[答案] 如图所示
图ZT-2-1
2.如图ZT-2-2所示是两根标杆及它们在灯光下的影子，请在 图中画出光源的位置（用点P表示），并画出人在此光源下 的影子（用线段EF表示）。
[答案] 如图所示
图ZT-2-12
类型四 光的折射作图
13.（2023广西）如图ZT-2-13所示是经平面镜反射后的反射光 线，请画出射向平面镜的入射光线和进入空气中的折射光线。
[答案] 如图所示
图ZT-2-13
14.（2022苏州）在图ZT-2-14中画出垂直于玻璃砖的光线 OP经过玻璃砖射出的光路图。
[答案] 如图所示
图Z（2023吉林）请在图ZT-2-3中画出反射光线，并标出反射 角大小。
[答案] 如图所示
图ZT-2-3
4.（2023青海）如图ZT-2-4所示是一束光线射到平面镜上的 反射光线，请你画出入射光线。
[答案] 如图所示
图ZT-2-4
5.如图ZT-2-5所示,一束光水平射入潜望镜镜口后,通过潜望 镜进入小明的眼睛，请画出光的传播路径。
[答案] 如图所示
图ZT-2-16
17.（2023日照）一个底面镀银的球冠形玻璃球放置在水平桌 面上，其横截面如图ZT-2-17所示。一条光线从玻璃球冠上表 面的M点通过球心O射到球冠的底面N点，虚线PN为法线。 画出该光线经底面AB反射后在球冠形玻璃球内外的光路图。
[答案] 如图所示
图ZT-2-17
18.（2023潍坊）为测量容器中水的深度，一同学将刻度尺 竖直插入水中，如图ZT-2-18所示。从A处向水中看去，看 到刻度尺上B点在水中所成的像位于C点，同时看到水中D 点的像也位于C点。请据此： （1）用虚线画出水面位置；
光的直线传播反射折射作图
折射角、入射角、法线、界面、虚线、实线。
详细描述
光的折射是指光从一种介质传播到另一种介质时，其传 播方向发生变化的现象。在作图时，先确定入射光线和 介质界面，然后画出法线，再根据斯涅尔定律画出折射 光线，最后用虚线画出光线反向延长线，用实线画出光 线实际传播路径。同时注意折射角和入射角的关系。
光的折射是由光在不同介质之间传播时，光速不同造成的。
光在不同介质之间的界面上，会发生光线的偏折，使得光线 在进入另一种介质后，传播方向发生变化。
光的折射在生活中的应用
虹
当阳光照射到雨滴上时，会发生光的折射和反射，形成彩虹。
全反射
当光线从一种介质进入另一种介质时，如果入射角大于某一临界角，会发生全反 射现象，使得光线全部被反射回原介质。这种现象在光学仪器、光纤通信等领域 有着广泛的应用。
04
光的直线传播、反射、折射作图比较
作图比较的定义
光的直线传播作图
01
是指光在同一种均匀介质中沿直线传播，传播方向不发生改变
。
光的反射作图
02
是指光在两种不同介质界面处，因介质折射率不同而引起光反
弹现象，并产生法线、入射角和反射角等概念。
光的折射作图
03
是指光在不同折射率介质交界面处，因介质折射率不同而引起
对个人学习和研究的意义
学习和掌握光的直线传播、反射、折射作图对 于个人在物理学、光学、材料科学等领域的研 究具有重要意义。
这些作图方法可以帮助个人更深入地理解光学 现象和物理规律，提高科学素养和研究能力。
学习和掌握这些作图方法还可以拓展个人的知 识体系和视野，为未来的学术研究和职业发展 打下坚实的基础。
光学仪器设计
利用光的直线传播和反射、折射作图可以设计出 各种光学仪器，例如望远镜、显微镜、镜头等。
光的直线传播 课件(共26张PPT)
【评估】 这个实验能不能测出光的速度，为什么？
五、光速
【光速】光1秒钟里传播的路程
【评估】光的速度太大，在相距约1.5km的两山顶间来回
一次，所用的时间大约只有十万分之一秒，用这 种简单粗糙的方法根本不能测出这样短的时间来。
五、光速
【光速】 光在不同介质中的传播速度
介质 真空 空气 水 玻璃
光
速
§3-3 光的直线传播
zxxkBiblioteka 【反思】 没有介质光还能传播吗？试论证？
一、光的直线传播
1、结论：光在同一种均匀介质中 是沿直线传播的
2、光线：用一条带箭头的直线表 示光的传播路径和方向
Zxx/k
光线
各种光线
点光源
太阳光
【质疑】 光实际上是不是这样的一根根线呢？
光线并非实际存在的东西， 实际作图中即便是很窄的一 束光，也必然要用一定粗细 的几何线和箭头来表示。
证明光沿直线传播的现象
点光源的影：
点光源的影：
小孔成像
为什么小孔能成清晰的像，大孔则不能？
A B
B' A'
A B
B' A'
日食的形成
日
月
地
月食的形成
月
日
月
地
月 月
光的直线传播应用
射击时瞄准:瞄准点、准星尖和缺口(三点一线)
为了检查一块木板的 棱是否平直,可以闭住 一只眼睛,用另一只眼 睛沿棱的方向看过去
天文学上常用光年作长度单位 光年:光在一年内传播的距离 1光年=3×108m/s×(60×60×24×365) ≈9.42×1012m 利用手边器材 对准烛焰观察小孔成像
二、光的传播速度：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

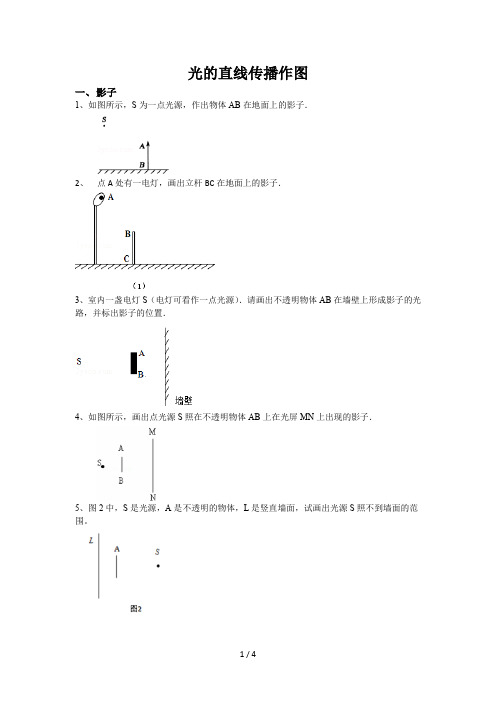

光的直线传播作图
一、影子
1、如图所示，S为一点光源，作出物体AB在地面上的影子．
2、点A处有一电灯，画出立杆BC在地面上的影子．
3、室内一盏电灯S（电灯可看作一点光源）．请画出不透明物体AB在墙壁上形成影子的光路，并标出影子的位置．
4、如图所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．
5、图2中，S是光源，A是不透明的物体，L是竖直墙面，试画出光源S照不到墙面的范围。
6、如图甲，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S 的位置，要求画出光路图．
7、如图甲，路灯下站着小赵，小芳，小刚三人，请根据小芳和小刚的影长，标出图中路灯灯泡S的位置，并用粗实线画出小赵落在地面上的影子．
二、小孔成像
1、如图甲，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像A'B'．
2、在图1画出小孔成像光路图．
3、如图所示，AB是物体，O为小孔，M为光屏，试作出物体AB通过小孔在光屏上成的像．
三、坐井观天
1、请用光路图画出“井底之蛙”视野的范围．
2、请按下列要求作图：“坐井观天，所见甚小”．设点E为青蛙的眼睛，请在图中用光路
图作出井底之蛙“观天”的最大范围．
3、“井底之蛙”这个成语大家后很熟悉吗，请根据光的直线传播知识画图说明井底之蛙所看到的天的范围．
四、人眼观察的范围
1、用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．
2、请在图（甲）中作出眼睛所能看到的范围．
3、请在图2中用作图的方法表示点光源A照到室外的范围大小（用带有箭头方向的直线表示光线，箭头方向为光的传播方向）．
五、确定光源的位置
1、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）．请根据这两条光束的方向确定室内电灯的位置．（保留作图痕迹）
2、如图，从墙壁的狭缝中射出一束光，请你用作图法确定光源的位置．。
