漏磁检测基本原理一、漏磁场检测（magnetic fluxleakage testing MFL）是指铁磁材料被磁化后，起表面和近表面缺陷在材料表面形成漏磁场，通过检测漏磁场以发现缺陷的无损检测技术。
当用磁饱和器磁化被测的铁磁材料时，若材料的材质连续、均匀的，则材料中的磁感应线将被约束在材料中，磁通是平行于材料的表面的，几乎没有磁感应线从表面穿出，被检表面没有磁场。
但当材料中存在着切割磁力线的缺陷时，材料表面的缺陷或组织状态变化会使磁导率发生变化，由于缺陷处的磁导率很小，磁阻很大，使得磁路中的磁通发生畸变，磁感应线会改变途径，除了一部分的磁通会直接通过缺陷或是在材料内部绕过缺陷外，还有部分磁通会离开材料的表面，通过空气绕过缺陷再重新进入材料，在材料表面缺陷处形成漏磁场。
我们则可以通过磁敏感传感器检测到漏磁场的分布及大小，从而达到无损检测的目的。
二、漏磁检测系统的磁化方法磁化方法在漏磁检测中起着重要的作用，它影响被检测对象的磁场信号。
从磁化的范围来看，可分为局部磁化和整体磁化；从磁化所用的励磁磁源来看，可分为交变磁场磁化方法、直流磁场磁化方法和永久磁铁磁化法。
交变磁场磁化方法以交流电激励电磁铁进行磁化，电流频率的增高，磁化的深度减小，磁化后铁磁性材料不会产生剩磁，不需要退磁；直流磁场磁化方法以直流电流激励电磁铁产生磁场进行磁化，磁化的强度可以通过控制电流来实现；永久磁铁磁化法以永久磁铁作为励磁磁源，其效果相当于固定直流磁化。
永久磁铁可以采用稀土永磁、铝镍钴永磁等，一般采用稀土永磁，它磁能高，体积小。
采用直流磁化和永久磁化都会产生剩磁，退磁与否根据具体要求而定，对检测速度参数没有特定的要求。
磁化强度的选择一般在于以确保检测灵敏度和减轻磁化器使缺陷或结构特征产生的磁场能够被检测到为目标。
由于漏磁场检测是用磁传感器检测缺陷，相对也磁粉、渗透等方法，有以下优点：1、漏磁检测主要是传感器获得信号，计算机进行处理判断，易于实现自动化。
管道漏磁内检测器技术
管道漏磁内检测技术
前言
国家标准规定的管道设计寿命为20年，随着服役时 间的增长，因管道材质问题或施工（一些管线施工标准不 高）、腐蚀和外力作用造成的损伤，使管道状况逐渐恶化 ，潜在危险很大。
我国开始实施的“石油天然气管道安全规程” 规定 ，对管道外部检测一年至少一次，全面检查每五年进行一 次。
管道漏磁内检测技术
中国石油所属管道占比约69%； 中石化所属管道占比约8%； 中海油所属管道占比约7%； 其它公司约16%。
管道漏磁内检测技术
前言 随着中俄东线天然气管道试验段、西三线中卫靖边联络线、陕京四线天然气管道等天然气管道的陆 续建设以及进口天然气管道陆续开通，国家基干管网 基本形成，部分区域性天然气管网逐步完善，“西气 东输、北气南下、海气登陆、就近外供”的供气格局 已经形成，互联互通相关工作正在全面开展。
管道漏磁内检测技术
管道漏磁内检测技术
管道漏磁内检测技术
前言
石油天然气的管道运输是世界五大运输产业之一， 具有运量大、不受气候和地面其他因素限制、可连续作业 以及成本低等优点，对国民经济起着非常重要的作用，被 称为 “能源血脉”。
截止目前，全球再役油气管道数量约3800条，总里 程约1961300km，其中天然气管道约为1273600km，占管 道总里程的64.9%；原油管道、成品油管道、液化石油气 管道分别约为363300km、248600km、75800km。
二、漏磁内检测系统的组内外时间同步标定 （3）检测器里程轮记录 三者共同参与，完成管道特征和各种缺陷位置的确定。
二、漏磁内检测系统的组成
3.数据分析系统
由数据格式处理软件、人工判读和管理软件组成。 软件将管道内检测过程中采集到的漏磁检测探头信号数据、里程轮数据 ，时钟方位数据，描绘成曲线图，数据分析人员可直观地通过曲线图查 看各种管道特征和管道缺陷，并通过曲线的描述的长、宽、幅值等来描 述管道损失的程度。 通过里程显示判定管道特征及缺陷所在的位置，作为检测或评估管道寿 命的依据。
无损探伤工考试答案(三)
无损探伤工考试答案（三）1、填空题在异质界面上，当超声（）波的（）角等于90℃时的（）波（）角称为第一临界角。
正确答案：纵；折射；纵；入射2、单选磁粉探伤选择磁粉种类的原则是：（）。
A.与被检表面（江南博哥）形成高对比度B.与被检表面形成低对比度C.能粘附在被检工件表面上D.磁导率越低越好正确答案：A3、问答题计算题：钢材厚度为20mm时，透照焦距为600mm，底片的黑度为2.0，它的暴光量E1为10mA分。
如焦距改为500mm时，底片的黑度仍然为2.0时，问此时E2的暴光量为多少？正确答案：E1/F12=E2/F22E2=E1•F22/F12E2=10X5002/6002=6.9mA分E2的暴光量是6.9mA分。
4、判断题“机械工业系统无损检测人员技术资格鉴定和证书颁发条例”规定：无论是直接从事生产质量检验，以及无损检测科研、教学、设备器材生产的人员都必须按本条例进行技术资格鉴定。
（）正确答案：错5、填空题我国的标准按其等级划分，大致上可以分为（）、（）、（）、（）四种。
正确答案：国家标准；行业标准；地方标准；企业标准6、填空题（）的作用是将缺陷内的渗透液吸附到试样表面，并提供与渗透液形成强烈对比的衬托背景。
正确答案：显像剂7、填空题所谓涡流，实际上就是（）在（）的（）作用下，产生于材料中的（）。
正确答案：导电材料；交流磁场；电磁感应；交流电流8、判断题漏磁检测属于泄漏检测中的一个检测内容。
（）正确答案：错9、填空题使用A型灵敏度试片进行磁粉探伤时，应将试片（）的一面与零件探伤面紧贴31.涡流检测中的涂层测厚最常见的是利用（）效应。
正确答案：刻槽；提离10、填空题渗透检测法包括（）和（）。
正确答案：着色检验；荧光检验11、填空题在工业超音波检测中最常用的超音波波型有（）波，（）波，（）波，（）波。
正确答案：纵；横；表面；板12、判断题可以认为，目前用超声波法确定内部缺陷真实尺寸的问题已经解决。
(员工管理)初中级无损检测技术资格人员磁粉检验考题汇编

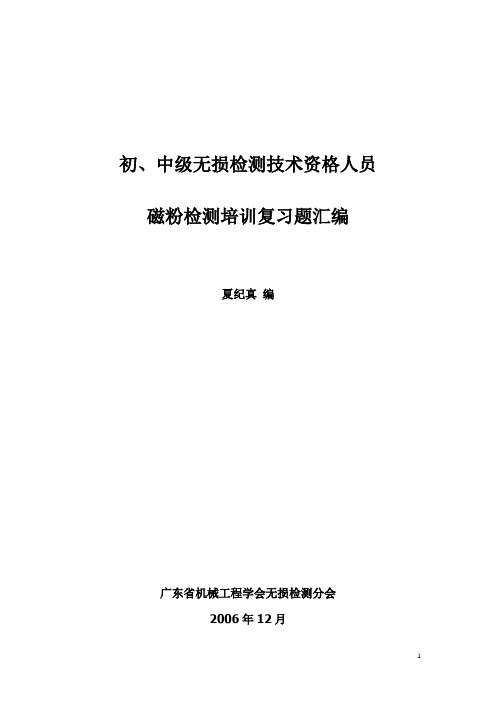

初、中级无损检测技术资格人员磁粉检测培训复习题汇编夏纪真编广东省机械工程学会无损检测分会2006年12月目录一.是非判断题（P3-12）二. 问答题（P13-21）三. 选择题（P22-58）四. 计算题（P59-61）五. 工艺规范（P62-64）一是非判断题（在每题后面括号内打“X”号表示“错误”，画“○”表示正确）1.交变电流的有效值总比其幅值要大。
（）2.磁畴的存在是铁磁介质具有各种磁特性的内在根据。
（）3.磁化电流去掉后，试件上保留的磁感应强度称为矫顽力。
（）4.用交流电和直流电同时磁化工件称为复合磁化。
（）5.复合磁化产生的磁场是随时间而变化的摆动磁场。
（）6.矫顽力是指去除剩余磁场所需的反向磁场强度。
（）7.由于铁磁性物质具有较大的磁导率，因此在建立磁通时，它们具有很高的磁阻。
（）8.狭窄的磁滞回线说明试件的材料是高碳钢。
（）9.磁滞回线只有在交流电的情况下才能形成，因为需要去除剩磁的矫顽力。
（）10.在建立磁场时，具有高磁阻的材料同时也具有很高的顽磁性。
（）11.漏磁场强度的大小与试件内的磁感应强度大小有关。
（）12.在铁磁性材料中，磁感应线与电流方向成90°角。
（）13.在非铁磁性材料中，磁感应线与电流方向成90°角。
（）14.铁磁物质的磁感应强度不但和外加磁场强度有关，而且与其磁化历史状况有关。
（）15.当使用直流电时，通电导体外面的磁场强度比导体表面上的磁场强度大。
（）16.直径相同的磁性导体和非磁性导体，当通以相同强度的直流磁化电流时，在导体外径向距离相同处，磁性导体比非磁性导体的外磁场强度要大得多。
（）17.磁性和非磁性实心导体以外的外磁场强度的分布规律是相同的。
（）18.当两个相互垂直的磁场同时施加在一个试件上，产生的合磁场的强度等于两个磁场强度的代数和。
（）19.铁磁性材料的磁感应强度和外加磁场强度成正比。
（）20.铁磁性材料经淬火后，其矫顽力一般说要变大。
探伤工中级综合题
探伤工初级综合@@影响漏磁探伤结果准确性的主要因素有哪些？@@答：1、标准样管是否符合要求；2、转动辊道的水平偏差、垂直偏差；3、夹送辊的同心度、抖动、翘曲；4、主机的同心度、抖动；5、检测元件的转换效率及信噪比；6、被检测工件的磁化效果。
@@铁磁性材料涡流探伤时为什么要加磁饱和器？@@答：铁磁性材料的磁导率非常高，而铁磁性材料中的缺陷引起涡流信号调制能力不如铁磁性材料的磁导率引起的涡流信号调制。
也就是说：为了发现铁磁性材料的缺陷，必须先将其磁导率的影响抑制掉。
磁饱和器能抑制因磁导率不均匀而产生的磁噪声信号。
@@涡流探伤中，为什么对外表面的缺陷检出灵敏度高，而对内表面缺陷的检出灵敏度却非常低？@@答：涡流探伤中所采用的激励频率较高，一般都在几千赫兹至几万赫兹之间。
在被检工件表面产生趋肤效应，即涡流大部分能量集中到工件表面，内部的能量很小。
这样，外表面缺陷的变化涡流充分地检测出来，而内部缺陷很难引起涡流的变化。
@@涡流检测中，产生假信号的原因是什么？@@答：1、由进给装置调整不良引起的被测工件的摇摆或振动；2、试件的碰伤、残余应力及材质不均匀；3、由探伤仪内外部产生的噪声；4、磁饱和不充分；5、末端效应；6、在检测条件的复核中发现异常情况。
@@自动超声波检测设备在检测钢管时，管内有残留的水，如何消除管内进水？@@答：可以在前道工序设置吹扫装置，使钢管内表面干燥，管体无附着物，同时在检测时，适当调整耦合水量，以免管端进水，这样信噪比明显提高。
@@涡流探伤中，绝对式探头的优点是什么？@@答：优点：1、对材料性能或形状的突然或缓慢变化均能做出反应：2、混合信号较易区分出来；3、能显示缺陷的整个长度。
@@涡流探伤中，绝对式探头的缺点各是什么？@@答：缺点：1、探头信号容易因温度不稳定而发生飘移；2、对探头或工件的抖动比差动式探头敏感。
@@涡流探伤中。
差动式探头的优点是什么？@@答：优点：1、信号不因温度变化而引起漂移；2、对探头的敏感度比绝对式探头低。
3.管道漏磁检测—陈金忠
输入你的标题
Add your title
1 无损检测技术 3 漏磁外检测技术
目录
2 漏磁检测技术
LOGO
输入你的标题
Add your title
1 Part
LOGO
无损检测技术
无损检测 无损检测与材料服役状态评估 电磁无损检测发展的总体趋势 国内外电磁无损检测技术研究现状及趋势分析
机械损伤
机械划伤指由于机械去除了管道表面局部金属，在划伤区 域剩余金属往往被冷作硬化，从而导致其电磁特性改变，机械划 伤区域可能包含浅层裂纹，进一步降低管道的承压能力。如同腐 蚀，机械划伤是基于局部磁场变化被检测器检测到
输入你的标题
Add管y线ou常r ti见tle的缺陷及缺欠
LOGO
裂纹
漏磁检测工具可偶尔检测裂纹，裂纹类缺陷只在有限的条 件下发现，裂纹在管道上相对少见，但是常见的有疲劳，应力腐 蚀与焊缝缺陷。选择性焊缝腐蚀尝尝伴随簇裂纹，楔形槽的特性 与裂纹类似。当裂纹的方向很大程度上影响到周围的磁场时容易 被检测到。
输入你的标题
Add your title
LOGO
管道漏磁检测技术
中国特种设备检测研究院 电磁技术研究及设备研发室
汇报人：陈金忠
输五入你部的标委题全面推行油气输送管道完整性管理的通知LOGO Add your title
三部委规范和推进油气输送管道法定检验工作通知
输入你的标题
Add 《yo压u力r t管itl道e 定期检验规则——长输（油气）管道》 TSG D7003
输入你的标题
AddNyBou/Tr t4it7le013.12—2014承压设备无损检测（第12部分 漏磁检测） 在制钢管元件漏磁检测
管道漏磁内检测技术
（4）左手定则：伸开左手，使拇指与其余四 个手指垂直，并与手掌在同一平面内；让磁感应 线从掌心进入，并使四指指向电流的方向，这时 拇指所指的方向就是通电导线在磁场中所受安培 力的方向。（电动机原理） 用于判定通电导体在磁场 中受力方向。
左手只能用来判定力的方 向，判定其他的都用右手。
2、法拉第电磁感应定律 电路中感应电动势的大小与穿过这一电路 磁通量的时间变化率成正比。 Δ
描述介质中磁场强弱的物理量称为磁感应 强度（又称为磁通密度），用符号B来表示。
磁感应强度单位：在SI单位制中，磁感应强 度单位是特斯拉（T）；在CGS单位制中， 磁感应强度单位是高斯（Gs）。两种单位 的换算关系为：1T = 104Gs，1Gs = 10-4T。 磁场强度与磁感应强度的关系：
磁场强度是用单位磁极（N极）在真空介 质中受的作用力（包括大小和方向）来表示。 磁感应强度是用单位磁极（N极）在介质中受 的作用力（包括大小和方向）来表示。
S
R
C O C'
R'
S'
②磁滞回线：在磁场中， 铁磁体的磁感应强度与 磁场强度的关系可用曲 线来表示，当磁化磁场 作周期的变化时，铁磁 体中的磁感应强度与磁 场强度的关系是一条闭 合线，这条闭合线叫做 磁滞回线。
S
R
C O C'ห้องสมุดไป่ตู้R'
S'
磁滞回线曲线SRCS和SRCS对于坐标原 点O是对称的。
磁粉检测和漏磁检测只适用于铁磁性材料。 铁磁性材料通常分为三大类：软磁材料，硬 磁材料，矩磁材料。 ① 软磁材料：特点是易磁化也易去磁，磁滞 回线较窄，剩磁、矫顽力都较小（如：软铁、 硅钢片、铁氧体等）。常用来制作电机，变压 器等的铁芯。 ② 硬磁材料：特点是不易磁化，也不易去磁， 磁滞回线很宽，剩磁、矫顽力都很大（如：碳 钢、钨钢等）。常用来作永久磁铁，扬声器磁 钢等。
漏磁检测
磁化方式
• 在原理上，漏磁检测和磁粉检测基本相同，但是由于拾取 漏磁场的传感器由微小的磁粉变为磁敏器件，使得漏磁检 测相对于磁粉探伤又有很大的不同， 例如磁化方式直流 磁化(包括永磁体磁化)和交流磁化是两种基本的磁化方式 。 当磁化场为直流场时，漏磁场是一个不随时间变化的 量，当检测的灵敏度足够时，总能检测到漏磁场的存在， 而且从理论上讲重复性较好。直流磁化对电流源的要求较 高，激励电流一般为几安培至上百安培，电气设备相对复 杂。随着新型高性能稀土永磁材料的出现，人们开始应用 稀土永磁材料设计出重量轻、体积小的励磁机构，但另一 方面，其磁化强度不可调，并且移动不便。
• 钢管和钢棒在出厂时或使用前，需要按一 定要求进行无损探伤。对这种结构简单的 工件进行大批量自动检测，漏磁检测是最 主要的方法之一。检测的缺陷包括裂纹、 折叠、冷隔、疏松、夹杂和气孔等， 其检 测精度能够测出深度)0. 3 mm的自然缺陷。
漏磁检测的应用漏磁检测的应用- 长输和埋地管道的检测
• 漏磁检测技术被广泛地应用于长输管道、 炼油厂、城市埋地管网和海底管线的腐蚀 点和焊接缺陷的检测。其检测速度可达 50m/min，并能够检出深度为5%钢管壁厚 的缺陷
漏磁检测的应用漏磁检测的应用-储罐底板的检测
• 储罐是油库、港口和石油化工存储液体原料的重要设备之 一。罐底板位于储罐的最底层，上表面接触含水的存储介 质，下表面与罐基础接触，是储罐腐蚀的主要区域，因此 罐底板腐蚀状态定期检测显得特别重要。漏磁检测技术能 对整个储罐底板腐蚀状况作出评价，且检测效率高、劳动 强度低。目前国内已有多家检测单位购买了国外多通道储 罐底板腐蚀扫查器，国内也有一些高校和无损检测仪器厂 商开发了此类漏磁检测装置。当底板涂层厚度6 mm时， 这些仪器可以发现10%板厚的腐蚀坑。
3.管道漏磁检测—陈金忠
Add your title
LOGO
管道漏磁检测技术
中国特种设备检测研究院 电磁技术研究及设备研发室
汇报人：陈金忠
输五入你部的标委题全面推行油气输送管道完整性管理的通知LOGO Add your title
三部委规范和推进油气输送管道法定检验工作通知
输入你的标题
Add 《yo压u力r t管itl道e 定期检验规则——长输（油气）管道》 TSG D7003
输入你的标题
AddNyBou/Tr t4it7le013.12—2014承压设备无损检测（第12部分 漏磁检测）
LOGO
检测 环境
检测过程应遵守国家和地方颁布的相关法律，特别是涉及 事故预防、电气安全、高危行业以及环境保护方面的法律法规
实施检测的环境应符合仪器设备和被检工件的要求
检测场地附近不应有影响仪器设备正常工作的电磁干扰源
输入你的标题
AddNyBou/Tr t4it7le013.12—2014承压设备无损检测（第12部分 漏磁检测） 在制钢管元件漏磁检测
输入你的标题
Add your title
1 Part
无损检测技术
漏磁检测理解？ 漏磁检测精度 缺陷评定依据尺寸？ 腐蚀速率计算？
LOGO
输Ad无入d损你yo检的ur标测tit题是le 利用物质的声、光、磁和电等特性，在不损害或不影响被检测对LO象GO 使用性能的前提下，检测被检对象中是否存在缺陷或不均匀性，给出缺陷大小， 位置，性质和数量等信息。
气输送行业的认可。
输入你的标题
Add管y道ou漏r ti磁tle检测概述
LOGO
与管道接触的磁体周围的磁通场
当磁体布置接近管壁，大部分磁力线穿过管 壁，管壁是磁力线优选路线。所以大部门磁力线集 中在管壁，一少部分通过周围介质穿过，对于没有 通过管壁的磁力线指通过空气耦合场传播的部分， 对于输气管道来说是天然气耦合场。
特种设备无损检测技术培训与考核题库磁粉教材
一.是非题1.1 磁粉检测中所谓的不连续性与缺陷，两者的概念是相同的。
（B ）1.2 磁粉检测与检测元件检测都属于漏磁场检测。
（A ）1.3 磁粉检测的基础是不连续性处产生的漏磁场与磁粉的磁相互作用。
（B ）1.4 工件正常组织结构或外形的任何间断称为不连续性，所有不连续性都会影响工件的使用性能。
（B ）1.5 磁粉检测不能检测各种不锈钢材料，也不能检测铜、铝等非磁性材料。
（ B）1.6 磁粉检测方法只能探测表面开口的缺陷，而不能探测表面闭口缺陷。
（B ）1.7 磁粉检测难以发现埋藏较深的孔洞，以及与工件表面夹角小于20°的分层。
（ A）1.8 采用磁敏元件探测工件表面漏磁场时，检测灵敏度与检查速度有关，与工件大小无关。
（ B）1.9 如果被磁化的试件表面存在裂纹，使裂纹产生漏磁场的原因是裂纹具有高应力。
（ B）1.10 磁粉检测对铁磁性材料表面开口气孔的检测灵敏度要高于渗透检测。
（B ）1.11 一般认为对表面阳极化和有腐蚀工件的表面检测，磁粉检测通常优于渗透检测。
（ A）1.12 用磁粉检测方法可以检出焊缝的层间未熔合缺陷。
（B ）1.13 磁粉、渗透、涡流检测都属于表面缺陷无损检测方法。
（）1.14 磁粉检测可以发现铁磁性材料表面和近表面微米级宽度的小缺陷。
（）2.1 由磁粉检测理论可知，磁力线会在缺陷处断开，产生磁极并吸附磁粉。
（ B）2.2 磁场强度的大小与磁介质的性质无关。
（ A）2.3 顺磁性材料和抗磁性材料均不能进行磁粉检测。
（ A）2.4 铁磁性材料存在磁畴的原因是铁磁性材料具有较高的原子（或分子）磁矩。
（A ）2.5 铁磁性材料是指以铁元素为主要化学成分的、容易磁化的材料。
（B ）2.6 磁力线在磁体外是由S 极出发穿过空气进入N 极，在磁体内是由N 极到S 极的闭合线。
（ B）2.7 真空中的磁导率为1。
（ B）2.8 铁磁性材料的磁导率不是一个固定的常数。
（ A）2.9 铁磁性材料在加热时，其磁导率会减少。
