高压开关的装配工艺
高压开关制造工艺流程
高压开关制造工艺流程英文回答：The manufacturing process of high-voltage switches involves several steps to ensure the quality andreliability of the final product. Let me walk you through the process.1. Design and Engineering: The first step is to design and engineer the high-voltage switch. This involves determining the specifications, dimensions, and materials to be used. Engineers use computer-aided design (CAD) software to create detailed drawings and simulations.2. Material Selection: Once the design is finalized, the next step is to select the appropriate materials. High-voltage switches require materials that can withstand high electrical and mechanical stress. For example, the contact materials need to have low resistance and high conductivity to ensure efficient current flow.3. Component Manufacturing: After material selection, the individual components of the switch are manufactured. This includes producing the contact plates, insulators, arc chutes, and other necessary parts. Various manufacturing techniques such as casting, machining, and injection molding are used depending on the component.4. Assembly: Once all the components are ready, they are assembled together to form the high-voltage switch. This involves carefully connecting the different parts and ensuring proper alignment. Specialized tools and equipment are used to handle the high-voltage components safely.5. Testing and Quality Control: After assembly, the high-voltage switch undergoes rigorous testing to ensureits functionality and reliability. This includes electrical testing to verify its performance under different voltage and current conditions. Quality control checks are also performed to ensure that the switch meets the required standards and specifications.6. Packaging and Shipping: Once the high-voltage switch passes all the tests and quality checks, it is packaged and prepared for shipping. Proper packaging is crucial toprotect the switch during transportation and storage. The switches are then dispatched to customers or distributors.中文回答：高压开关的制造工艺流程包括以下几个步骤，以确保最终产品的质量和可靠性。
高压开关安装
高压开关安装
简介
本文档介绍了高压开关的安装步骤和注意事项。
步骤
1. 安装位置选择
选择合适的安装位置，确保能够方便操作和维修。
同时要避免高温、潮湿和易受外界物体冲击的位置。
2. 安装支架和底座
根据开关的尺寸，选择合适的支架和底座，确保能够牢固地固定在地面或墙壁上。
3. 连接线路
根据相关电气图纸，正确连接开关与电源和其他设备之间的线路。
确保接线牢固、无短路和漏电情况。
4. 调试和测试
在安装完成后，进行开关的调试和测试。
确保开关能够正常开关、断电，并且没有异常噪音或异味。
5. 安全操作教育
在安装完成后，向相关人员进行开关的安全操作教育，包括开
关的正确使用方法、注意事项和紧急处理措施。
6. 定期维护和检查
定期进行开关的维护和检查，保持开关的正常运行和安全性能。
注意事项
- 安装前请确保断电，并在安装过程中避免触摸暴露电源线或
裸露的电器部件。
- 在安装位置附近，避免堆放易燃和易爆物品。
确保开关周围
有足够的空间进行烟雾排放和散热。
- 在进行连接线路时，请使用合适的工具和设备，并遵守相关
安全操作规程。
- 若发现开关有异常情况（如过热、漏电等），请立即停止使用，并联系专业技术人员进行维修。
以上是高压开关安装的基本步骤和注意事项，希望对您有所帮助。
高低压开关柜工艺流程
高低压开关柜工艺流程
《高低压开关柜工艺流程》
高低压开关柜是电力系统中常见的设备，用于控制电流、保护电气设备和实现电气接线。
在制造高低压开关柜时，需要经过一系列的工艺流程来完成。
下面将介绍高低压开关柜的工艺流程。
首先，对于高低压开关柜的设计和选材十分关键。
工程师需要根据客户需求和标准要求，设计出符合要求的开关柜结构和电气部分。
同时，选材也需要符合相关的标准和规定，以确保开关柜的质量和安全性。
其次，是材料配送和加工。
在确定了开关柜的设计和选材之后，需要将所需的材料送到生产车间进行加工。
这包括金属板材的切割、弯曲、焊接等工序，以及电气元件的安装和布线。
然后，是喷涂和表面处理。
经过加工的开关柜需要进行喷涂，以提高其防腐蚀能力和美观度。
同时，还需要进行表面处理，如去毛刺、打磨等工序，以确保开关柜表面的平整和光滑度。
接下来，是组装和调试。
经过喷涂和表面处理的零部件需要进行组装，包括安装开关柜的箱体、安装电气元件、连接线缆等。
在组装完成后，需要进行电气和功能的调试，以确保开关柜的各项功能正常和稳定。
最后，是包装和出厂。
经过调试的开关柜需要进行包装，以确
保在运输和安装过程中不受损坏。
同时，在包装过程中也需要标注相关的参数和安装注意事项。
最终，经过严格的质量检验后，开关柜可以出厂，交付给客户使用。
以上就是关于高低压开关柜工艺流程的介绍。
在制造开关柜的每个环节，都需要严格按照标准和规程进行操作，以确保开关柜的质量和安全性。
35kV高压开关柜安装施工工艺方法
35kV 高压开关柜安装施工工艺方法1、工艺流程图：2、施工准备：（1）和设备厂家联系，复核各种设备的安装孔距及电缆进出孔位置是否和设计图纸相符。
（2）复核基础槽钢安装位置及水平度是否满足施工要求。
3、设备运输及进场：（1）盘柜随变电所其他设备一起进场。
（2）设备运到施工现场后，及时进行开箱检查，检查开关柜外壳是否有碰撞痕迹，各部位螺栓应紧固，油漆完整无锈蚀现象。
（3）检查开关柜铭牌是否与设计相符，产品说明书、合格证、备品备件等技术资料应齐全，并做好收集工作。
4、盘柜组立及拼接：（1）根据开关柜的安装孔尺寸，在槽钢上用墨斗弹出两条直线，定出第一面开关柜安装孔位置，然后用钢卷尺定出所有开关柜的安装孔位置，复核安装孔的对角线应相等。
（2）安装孔位置无误后用手电钻在槽钢上打孔，用攻丝器攻丝。
（3）用液压叉车将开关柜运至基础槽钢附近后，按设计图纸要求利用门型吊装支架将第一面开关柜安装到位。
（4）用自制吊装架吊装开关柜到基础槽钢上，利用线坠或水平仪校整开关柜的垂直度，调整完毕后应及时将开关柜固定。
用同样方法将第二面开关柜运至第一面柜附近约1米远（以能容一人进出的宽度为限）的位置，调整两柜盘面保持在同一水平面上（5）设备清洁处理①用吸尘器将开关柜外表面清扫干净，拿掉母线套筒防护罩并拆除套筒外侧设备运输及进场 施工准备安装固定 盘、柜组立及拼接 接地35kV 开关柜安装流程图法兰挡板。
②检查套筒内母排固定螺栓是否缺失，松开母线双层铜排间的联接螺栓并取出套筒内的干燥剂。
③打开母线套筒上的操作法兰盘。
④用洁净的无纺布和脱脂棉蘸无水酒精（或丙酮）将套筒内表面、法兰连接面及母线铜排清理干净。
（6）盘柜拼接将硅脂（或中性凡士林）均匀涂抹至法兰连接面及法兰密封圈上，将密封圈压到法兰连接面处。
用跨顶平行移动第二面柜缓慢接近第一面柜，柜移动过程中，在柜顶母线套筒操作法兰孔处和两柜联接处观察母线的搭接情况，当出现母线联接错位及相邻盘柜不在同一水平面等情况时，应及时调整。
高压开关柜安装的主要技术与工艺分析-电气工程论文-工程论文
高压开关柜安装的主要技术与工艺分析-电气工程论文-工程论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——现在人们已经离不开电，它深入到了人们生活的各个方面，如做饭、饮水、娱乐、出行等都需要用到电。
而随之而来的就是对电量需求的加大，为此高压开关柜被更广泛的应用到电力行业。
本文对高压开关柜的安装进行了介绍，并主要讲解了在安装时的注意要点。
1高压开关柜的安装工艺高压开关柜的安装工艺是一个十分严谨的安装过程，在安装时要进行多次检查。
可将高压开关柜的安装工艺分为施工准备和安装工程这两个操作步骤，下面分别从施工准备和安装工程两个方面进行安装具体过程的介绍。
1. 1高压开关柜的施工准备施工准备主要是为了保证高压开关柜的安装条件，也是提高安装效率的一种方法。
提前进行施工准备可以防止安装失误造成的拖延进度。
因此在高压开关柜的安装工艺中必须要进行施工准备工作，它是安装工艺的重要环节之一。
安装工艺的施工准备工作主要可分为设备及材料检查、机具检查、作业条件检查这三个方面。
设备及材料检查是为了保证高压开关柜的安装质量，将其所有安装电器装置及元件都进行检查。
机具检查则是检查要在安装过程中要用到的安装工具，如电钻、扳手、高凳等。
主要是为了防止在安装时因为工具不全而影响安装高压开关柜的效率。
作业条件检查是指检查将要安装高压开关柜地点是否合格，尤其是周围是否会有漏水隐患，以免带来安全隐患引发触电事故。
1. 2高压开关柜的安装工程安装工程是在施工准备完毕以后进行的安装步骤，是安装工艺的核心部分。
其主要分为型钢支架制作安装、设备安装、引线安装、设备及基础型钢接地（PE）或接零（PEN）、检验这五个部分。
基础型钢安装：（1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面10mm; （2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接，并做好防腐处理。
高压开关柜安装流程及注意事项

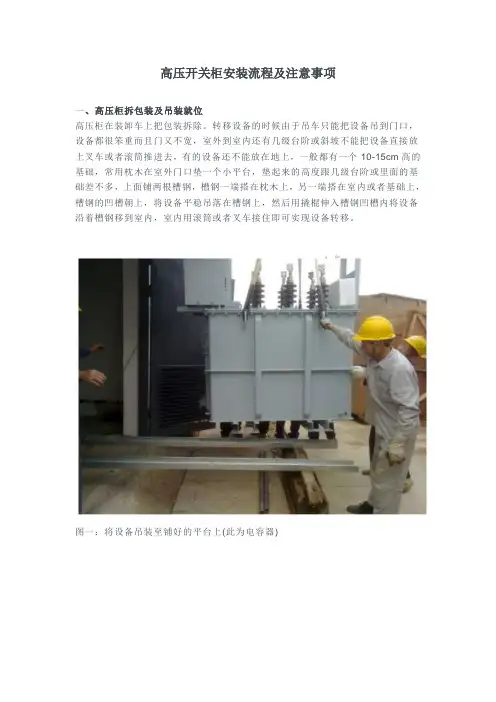

高压开关柜安装流程及注意事项一、高压柜拆包装及吊装就位高压柜在装卸车上把包装拆除。
转移设备的时候由于吊车只能把设备吊到门口，设备都很笨重而且门又不宽，室外到室内还有几级台阶或斜坡不能把设备直接放上叉车或者滚筒推进去，有的设备还不能放在地上，一般都有一个10-15cm高的基础，常用枕木在室外门口垫一个小平台，垫起来的高度跟几级台阶或里面的基础差不多，上面铺两根槽钢，槽钢一端搭在枕木上，另一端搭在室内或者基础上，槽钢的凹槽朝上，将设备平稳吊落在槽钢上，然后用撬棍伸入槽钢凹槽内将设备沿着槽钢移到室内，室内用滚筒或者叉车接住即可实现设备转移。
图一：将设备吊装至铺好的平台上(此为电容器)图二：将设备平移进室内，室内使用的是链条葫芦二、高压开关柜就位及拼装图三：高压柜全部就位后就是这样歪歪斜斜的，注意两排高压柜之间也有槽钢找准主屏位置，一般是找#1主变进线柜或#2主变进线柜为主屏，找齐对正一般以三点一线的方法，即穿墙套管B相中心、主屏B相进线中心和主屏前盖板中心。
图四：这是在找主屏的中心，位置找准了之后记得打水平。
多排高压柜之间是以母线桥连接，先将靠主变进线侧的高压柜位置定位好，再次利用四点一线的方法找齐母线桥对侧的高压柜，则对侧的高压柜以母线桥高压柜为基准找齐对正，如此一来，不论有多少高压柜都能把位置找准。
此时要注意的一点就是，母线桥连接的两排高压柜是要反相序的，一定要注意，这个情况一般是设计院与生产厂家之间就协商好了的，但是安装过程中还是要注意，如果没有反相序就要厂家做出相应的整改。
图五：这是母线桥两端，注意相序。
图六:这张图可以看出来反相序了主屏就位后立刻用水平尺打水平，看是否需要垫片垫平，打完水平后立刻电焊固定。
将其他高压柜朝主屏靠拢。
高压柜与高压柜之间是靠连接屏螺丝卡紧的，前后都有，当高压柜就位后，打开高压柜前后柜门以及母线室门板以及顶盖门板。
连屏过程中切记要一块一块的朝主屏靠拢连紧，有的为了省事先把前柜门的连屏螺丝拧紧完再拧紧后柜门的，这样做有个弊端，因为现在市场上的高压柜五花八门，质量也参差不齐，每一个高压柜之间的配合不一定那么紧密，前柜门卡紧了后后柜门不一定对的上，如果其中有高压柜连接不好，要立即处理，不然就是痛苦的返工。
高低压开关柜装配作业指导书
高低压开关柜装配作业指导书Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998高低压柜组装作业指导书1 目的:对高低压柜装配工序及柜组装接线进行控制，确保工序质量满足规定要求。
2 适用范围:适用于高低压柜的装配工序的质量控制。
3 内容：高低压柜组装作业指导书1、总则本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。
2、设备和工具设备：弯排机、50KVA试验、平衡电桥、搪锡炉、台钻等。
工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。
3、装配规范在产品装配前，应对下列各项逐一进行检查，做好工艺准备。
结构应该符合该型号产品结构的要求，产品应有固定的安装孔。
门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使元件受到冲击，门锁上后不应有明显的晃动。
检验方法：手执门锁轻轻推拉，移动量不超过2㎜。
产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。
元器件选择及安装产品内选择的元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。
所有元器件应按照其制造规定的安装使用条件进行安装使用，其倾斜度不大于5°，必须保证的电弧对操作者不产生危害，手动操作的元器件，操作机构应灵活，无卡阻现象。
辅助电路导线的端头与元器件连接时，必须穿导线号码管，标号应正确清楚、完善牢固、有永久的附着力，标号必须与接线图标号一致。
元器件装配后间隙和爬电距离应不小于表一规定。
表一紧固件的使用一次绝缘软母线一次绝缘软母线的选择应满足回路额定电流的要求，其绝缘等级应大于各配电装置的绝缘等级，一般采用黑色铜芯导线。
高低压开关设备电器元件装配工艺
1．适用范围本文件适用于高压开关设备、低压成套开关设备的电气元件及配件组装工艺。
2．依据标准GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》GB7251.1-1997《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》JB/T9661-1999《低压抽出式成套开关设备》GB50171-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB/T4205-84《控制电气设备的操作件标准运动方向》《建筑电气安装工程图集》（水利电力出版社）3．工具测量器具：试灯、钢板尺、盒尺工具：扳手、改锥、手电钻、台钻、钳子、剥线钳、冷压钳、台钳、电动扳手、力矩扳手。
4．准备工作4.1 准备产品图纸和工艺文件。
4.2 准备屏、柜、箱体结构和电器元件。
4.2.1检查结构是否与图纸要求相符，附件是否齐全，表面漆膜有无磕碰，门开闭是否灵活，如有质量问题，未得到解决之前不得进行电器组装工作。
4.2.2 检查核对电器元件及型号、规格、数量与设计图纸是否相符，每个电器元件应具备产出厂合格证。
仔细检查待装配的元件有无损坏之处，如有损坏必须更换，不得安装在配电装置上。
除有安装面的大型器件外，电器元件不得直接落地。
4.2.3 装配前应擦净元件和装置结构上的尘土和油污。
4.3 准备组装及接地用的螺栓、垫圈、螺母等紧固件。
装配元器件所用的紧固件应是符合国家标准的合格品，所有紧固件均应有防护层（镀彩锌），不得使用防护层脱落，生锈的紧固件。
4.4 准备橡胶件及绝缘材料等辅助材料，辅助材料应是符合各自的相关标准的合格品。
准备接地标牌。
5．工艺过程5.1 一般要求5.1.1 同一型号和同一批量的产品应保证组装的一致性。
各台产品元件布置的间隔顺序、母排的走向和间距、二次接线的捆扎方式和走向应一致。
5.1.2元器件安装除符合设计图纸要求外，还应满足元器件安装使用说明书使用条件的要求（如飞弧距离、隔弧的移动距离等），如二者相矛盾应由技术部确定解决措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关的装配工艺
高压开关的装配工艺一般分为以下几个步骤：
1. 准备工作：包括准备好所需的材料、工具和设备，检查和清洁开关零件，确保没有损坏或污垢。
2. 零件安装：根据开关的设计图纸或说明书，将各个零件按照规定的顺序进行安装。
这包括固定开关壳体、安装触头、装配弹簧等。
3. 线路连接：将电线或导线连接到开关的引线或接线柱上，并进行紧固。
4. 调试和测试：安装完成后，对开关进行调试和测试。
这包括检查开关的动作是否灵活、触头是否正常接触、线路是否正常通电等。
5. 终检和包装：对已调试和测试合格的开关进行终检，确保开关的质量符合要求。
然后进行包装，包括清洁、防尘包装和标识。
6. 成品入库：将已包装好的开关送入成品仓库，并进行标记和记录。
在整个装配过程中，需要注意遵循相关的工艺标准和操作规程，确保装配质量和安全性。
此外，还需要注意工作场所的清洁和整洁，保持良好的工作环境。
