基泰克动平衡仪使用说明书
动平衡操作手册
动平衡模块动平衡设置•从主界面选择balance 模块•选择Setup/设置. 出现动平衡模块设置窗口单面动平衡设置Num. of Planes –选择1，进行单面动平衡Num. Transducers –对于单面动平衡选择传感器数目1.Sensor Type –选择所使用的传感器类型.Display Units –选择测量单位，通常选择mm/sWeight Units –选择重量单位g, kg, oz, lb, or EU.Length Units –选择半径单位Movement –指定运动方向。
角度计算WithRotation（顺着设备旋转方向）or Against Rotation （和设备旋转方向相反）Trigger Type –选择外部触发类型。
Ext trig slope –选择上升或下降沿触发Trigger Level –触发电平.Vib. Threshold –动平衡振动标准Filter –滤波器，通常选择2 Hz.Detection –选择振幅测试峰值，峰峰值或均方根No. Averages –指定平均次数.Input Chan –选择CH1 进行单面动平衡Coupling –指定耦合方式Sensitivity –传感器灵敏度Input Range –输入量程输入Type –选择加重类型Continuous 连续性，可在任意角度加重.Fixed –有固定的加重位置No. of posns –当选择fixed时，输入加重位置数目Posn 1 Offset 输入第一个加重位置相对触发光标的角度Machinery Balancing Module输入完成后可进行动平衡操作•运转机器到常用稳态速度•在Balance Setup 设置界面按下enter键开始采集原始数据（振动，转速）Initial Run界面显示如下The Initial Run (Reference添加试重•在Initial Run 界面按enter. Add Trial Weight – Plane 1 出现.停下机器，输入试重的Mass/质量, Angle/角度and Radius/半径处输入相应，如果不做评估半径可不用输入。
动平衡机操作培训
動平衡機操作培訓資料
PMD製造部 PMD製造部 朱龍Βιβλιοθήκη 目录• ••
• • •
2.3锁定测量转速 锁定测量转速
测量时实际转速未达到设定转速时不测量，转速显示成红色。有时需要临时在某 个转速下测量转子不平衡量，反复修改转速参数很麻烦，利用锁定转速功能就非 常方便了。 方法：在测量状态下，让转速稳定在某个值，按“S”键或菜单〖测量〗/〖锁定转 速〗， 转速显示值变蓝色，测量可以进行。若一直保持测量状态，系统就一直把这个临 时转速认为测量转速，只有当按过“H”键后即退出测量状态，临时转速被取消。 再次进入测量状态临时转速已无效。
•
• • • • •
6.2 钻孔算法
钻孔算法，是在测量值显示同时钻孔方案。设置40#参数为2，根据钻削状况设 置50#-55#参数，参数详细说明见4.4所述。确认返回测量界面必须在去重状态 下进行测量，在测量数据显示的同时会出现钻削解算结果，如下图所示： 3*6.267mm 孔位346…（+10） 图中，第一行数据要打3个孔，每个孔深为6.627mm。第二行指示第一个孔在 346度位置，第二个孔在增加10度即356度，以后以此类推。此样例第三个孔位 366度即6度。当钻削解算仅打单个孔时第二行孔位不显示，钻孔位置就是测量显 示的角度。测量合格钻削方案不显示。 注意：钻削方案显示必须在去重方式。 注意：钻削方案显示必须在去重方式。
注意：定标时最好采用不平衡量较小的转子，可减小测量误差。 注意 ：定标时最好采用不平衡量较小的转子 ，可减小测量误差 。 注意：在定标时矢量图形都是无意义的。 注意 ： 在定标时矢量图形都是无意义的 。
动平衡机操作规程汇总
动平衡机操作规程汇总一、引言动平衡机是一种用于测量和校正旋转机械零部件不平衡的设备。
它可以提高机械设备的运行效率、减少振动和噪音，并延长机械零部件的使用寿命。
本文将详细介绍动平衡机的操作规程，包括准备工作、操作步骤和注意事项。
二、准备工作1. 确保动平衡机处于良好的工作状态，包括电源供应、传感器和仪表的正常工作等。
2. 检查待测物体的安全性，确保其没有明显的损坏或松动。
3. 准备好所需的测量工具和材料，如测量仪器、标记笔、平衡块等。
4. 穿戴好个人防护装备，包括安全帽、防护眼镜和手套等。
三、操作步骤1. 将待测物体放置在动平衡机上，并确保其稳定。
2. 启动动平衡机，根据仪表上的指示选择合适的测量模式。
3. 使用测量仪器进行初始测量，记录下物体的初始不平衡情况。
4. 根据测量结果，计算出需要添加或移除的平衡块的位置和质量。
5. 在待测物体上标记出平衡块的位置，并进行相应的加重或去重处理。
6. 再次进行测量，确认物体的不平衡情况是否得到改善。
7. 如果需要，重复步骤5和步骤6，直到物体的不平衡量达到要求为止。
8. 停止动平衡机，将待测物体从机器上取下。
四、注意事项1. 在操作过程中，严禁将手指或其他物体靠近旋转的部件，以免发生危险。
2. 操作人员应保持专注和集中注意力，避免分心或疲劳导致操作失误。
3. 在进行平衡块的加重或去重处理时，要小心操作，避免对待测物体造成二次损坏。
4. 如遇到异常情况或操作问题，应立即停止操作并寻求专业人员的帮助。
5. 操作完成后，要及时清理工作区域，确保机器和周围环境的整洁。
五、总结动平衡机的操作规程是确保测量和校正过程的安全和准确性的关键。
通过遵循准备工作、操作步骤和注意事项，可以有效提高机械设备的运行效率和使用寿命。
操作人员应时刻保持专注和谨慎，确保操作过程的顺利进行。
同时，定期检查和维护动平衡机的工作状态，保证其正常运行和准确性。
轮胎动平衡机的操作使用说 明手册
轮胎动平衡机的操作使用说明手册原答案：【产品说明】 ◆、车轮不平衡会造成振动，使汽车附着力减小，车轮跳动，损坏减振器及其转向零件。
◆、车轮平衡可消除轮胎的振动或使之减小到许可范围之内，这样可避免由此带来的不利影响及其造成的损坏。
◆、本机为带有微电脑的数字显示车轮的平衡机，可平衡最大轮胎的重量65kg。
通过移动测量尺，轮辋直径及衡机至轮辋距离都可自动输入到机器内。
◆、电脑可自动进行“S方式”计算(对于只在内侧加平衡块的铝合金轮辋)。
平衡机有自校准系统，系统可作较宽范围内的调整，故除可平衡普通轮胎外，还可平衡特殊车辆轮胎(摩托车轮胎及赛车轮胎)。
ALU功能还使平衡机用于平衡各种特殊形状的轮辋。
◆、本机还可提供宽度自动输入可选附件，用来自动输入轮辋宽度。
【注意事项】 ◆、在开始使用平衡机前，请认真阅读这操作使用说明手册。
◆、妥善保存手册，以备今后参考。
◆、避免拆去和更改机器零件，否则将影响正常操作，当需要修理时，请与技术维修服务部联系。
◆、清洁机器进不能用压力太高的压缩空气。
◆、用酒清洁塑料板和键盘座(避免酒精中含杂质)。
◆、开始轮胎平衡之前，确认轮胎安全可靠地锁定在连接器法兰上。
◆、操作人员穿紧工作服以防挂住，非操作人员不要开动机器。
◆、避免在平衡机周围放置杂物，以免影响正常操作。
◆、超出平衡机使用手册规定的功能范围，平衡机将不能使用。
提问人的追问 2009-11-29 19:56轮胎动平衡机的操作步骤提问人的追问 2009-11-29 20:18怎样能安全转换轮胎型号回答人的补充 2009-11-29 20:27轮胎动平衡机的具体操作步骤如下：1.清除被测车轮上的泥土,石子和旧平衡块.2.检查轮胎气压,视必要充至规定值.3.根据轮辋中心孔的大小选择锥体,仔细地装上车轮,用大螺距螺母上紧.4.打开车轮平衡机电源开关,检查指示与控制装置的面板是否指示正确.5.用卡尺测量轮辋宽度L,轮辋直径D(也可从胎侧读出),用平衡机上的标尺测量轮辋边缘至机箱距离A,再用键入或选择器旋钮对准测量值的方法，将A，D，L值键入指示与控制装置中去。
动平衡机的操作该如何
动平衡机的操作该如何动平衡技术是指将不平衡的物体通过一定的方法进行旋转，使得物体的重心恰好位于旋转轴线上，从而达到平衡的目的。
动平衡机作为一种检测和修整转子动平衡的专业设备，在现代工业生产中应用广泛。
本文将介绍动平衡机的操作技巧和注意事项。
动平衡机操作技巧1.准备工作在开始使用动平衡机之前，需要进行一些准备工作：•检查动平衡机和被测物体是否处于完好无损的状态。
•确保所有的传感器和仪器都已调试好和碰撞检测已完成。
•调整动平衡机的转速和测试物体的质量、大小及形状，以确保测试数据的准确性。
2.安装和固定被测物体将被测转子放置在动平衡机的工作台上，并根据被测转子的形状和大小，选择相应的夹具来夹住被测转子，以保证测量的准确性。
3.进行自动采集自动采集是指动平衡机通过自身的传感器来采集被测物体的不平衡量、转速等数据。
操作过程如下：•开始采集前，需要先设置采集参数：包括采样点数、采样时间、测试间隔等。
•开始自动采集后，动平衡机会自动按照设定的参数进行采集，并显示采集的实时数据。
•自动采集完成后，动平衡机会自动分析不平衡量、位置和角度，并计算出平衡质量。
4.行波法校正在使用动平衡机进行平衡校正的时候，常用的方法是行波法校正。
行波法校正是通过在工作台上安装一个或多个校正质量，根据旋转轴产生的位移情况来确定不平衡量和相位差，并计算出校正质量的大小和位置，进而进行校正。
5.校正质量的计算和分配根据行波法校正的结果，计算出校正质量的大小和位置，并根据需要在被测转子上添加或减少校正质量，使得被测转子达到平衡状态。
动平衡机操作注意事项1.安全第一在使用动平衡机进行平衡校正的时候，应当时刻保持安全意识，严格按照安全操作规程来进行操作，以防止意外事故的发生。
2.严格按照操作规程进行操作在使用动平衡机进行平衡校正的时候，应当严格按照规程进行操作，避免误操作引发设备故障或数据误差等问题。
3.控制测试环境在进行平衡校正的时候，应当控制好测试环境，避免外部因素的干扰，引起测量数据的误差。

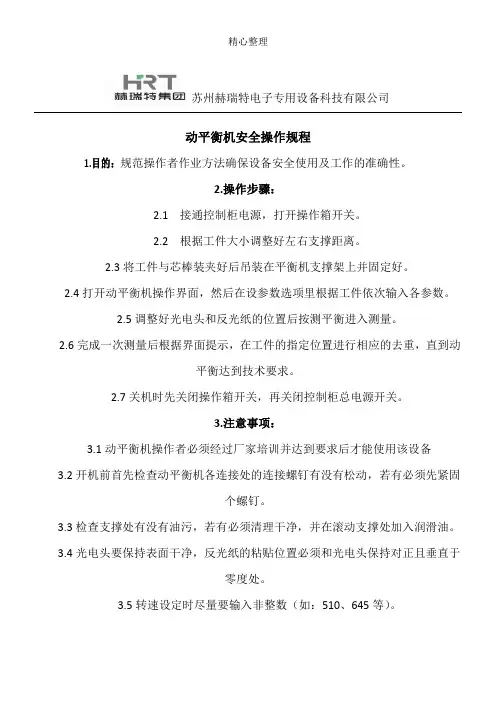

动平衡机安全操作规程
苏州赫瑞特电子专用设备科技有限公司
动平衡机安全操作规程
1.目的：规范操作者作业方法确保设备安全使用及工作的准确性。
2.操作步骤：
2.4
2.6
3.2
3.3检查支撑处有没有油污，若有必须清理干净，并在滚动支撑处加入润滑油。
3.4光电头要保持表面干净，反光纸的粘贴位置必须和光电头保持对正且垂直于
零度处。
3.5转速设定时尽量要输入非整数（如：510、645等）。
3.6工件在测量时旋转速度很快，所以在工作时设备的正前方不要站人，以免发
生危险。
3.7禁止自行打开操作箱门板或调试机器。
3.8去重点的位置在选择时尽量选择靠外边。
4.如何判定动平衡机工作是否正常：
4.1将工件两边量值尽量做小（小于1克）。
4.2
图1
然后选择文件号（0-9按执行键，选择支撑方式（选择1#方式）
图2
参数说明（如图2所示）：N0：转子名称（0000-9999），SP：平衡转速，a：左支点到左去重点中心距离，b：左去重点中心到右去重点中心距离，c：右去重点中心到右支撑点的距离，r1：左去重点到工件中心轴线的半径，r2：右去重点到工件中心轴线的半径，T1：左合格量值，T2：右合格量值，T0：左右量值之和。
6.引用术语及计算公式：
6.1
注：G
千克），。
轮胎动平衡仪的使用方法
轮胎动平衡仪的使用方法引言：轮胎是车辆中最重要的部件之一，而轮胎平衡对于行车安全和驾驶舒适性来说至关重要。
轮胎的不平衡会导致车辆在高速行驶时产生震动、抖动和不稳定的情况，甚至可能损坏车辆其他关键部件。
为了保证行车的安全和舒适性，使用轮胎动平衡仪是非常关键的。
本文将详细介绍轮胎动平衡仪的使用方法，帮助您正确地进行轮胎平衡调整。
一、轮胎平衡的原理在介绍轮胎动平衡仪的使用方法之前，我们先来了解一下轮胎平衡的原理。
轮胎平衡是通过调整轮胎上的配重物来消除轮胎不平衡所产生的力矩。
当轮胎不平衡时，会产生离心力，使轮胎在高速旋转时产生震动，同时也会影响车辆的悬挂系统和驾驶稳定性。
因此，使用轮胎动平衡仪可以检测轮胎的不平衡，并通过添加或减少配重物来调整轮胎的平衡。
二、轮胎动平衡仪的使用步骤1.准备工作在使用轮胎动平衡仪之前，需要做一些准备工作。
首先，确保车辆停稳在一个平整的地面上，同时将车辆挂上安全支架以避免意外发生。
其次，将动平衡仪放置在一个稳定的位置，并连接电源线。
2.安装待测轮胎将待测轮胎卸下，清洁轮胎和轮毂表面的杂质以确保准确性。
将轮胎安装在动平衡仪的轮胎夹持器上，并紧固好。
3.校准设备在进行平衡调整之前，需要先校准轮胎动平衡仪。
校准过程会根据仪器的型号和厂家的要求而有所不同，请参考仪器的使用手册。
4.进行平衡测试校准完成后，可以开始进行平衡测试。
启动轮胎动平衡仪并按照仪器的指示进行操作。
仪器会测量轮胎的不平衡情况，并显示相应的数据。
5.调整平衡根据轮胎动平衡仪的测量结果，确定轮胎的不平衡情况以及所需的平衡调整。
根据需要，添加或减少配重物来达到轮胎的平衡。
通常情况下，配重物会安装在轮胎的内侧或外侧。
6.重新测试进行过平衡调整后，需要重新测试轮胎的平衡情况，确保调整的效果。
重复上述步骤，直到轮胎的平衡满足要求。
7.安装轮胎经过平衡调整并通过测试后，将轮胎重新安装到车辆上，并确保安装牢固。
三、使用轮胎动平衡仪的注意事项1.在进行平衡调整之前，确保轮胎动平衡仪的校准工作已完成。
汽车动平衡机的操作流程
汽车动平衡机的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车动平衡机的操作流程如下：1. 准备工作a. 确保汽车动平衡机处于关闭状态，接通电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基泰克动平衡仪使用说明书
目的：
规范仪器的操作步骤，提高测试的准确度。
适用范围：
适用于各种单双面及软硬支撑平衡机，可配接各种速度传感器、压电传感器。
操作说明：
1.打开设备总电源开关，启动计算机，运行平衡机测量软件。
2.设置转子参数：测量界面中按“H”,然后按“S”键进入转子参数界面。
按“+”、“-”可增加或删除一行数据，“√”、“×”保存修改或取消修改。
“回车”键保存修改并返回主界面。
3.将被测转子固定于摆架上，设置转子参数并调整好光电头，按测量菜单里面的“测量”进入测量状态，此时“转速显示框”和“电平信号”显示当前转子速度及传感器的信号量。
4.进度达100%时，显示框数值不再跳动，合格为“GOOD”,不合格为“NOT”。
5.停止转子，读取数据同时注意量值、角度、单位及校正位置。
6.在转子校正界面相应角度进行加/去重，如此反复消除转子的
不平衡量。
7.按“记录”进入浏览数据界面，点击“导出”按钮，选择保存路径，输入文件名，然后点击保存。
点击菜单“退出”键，按“确定”即可关闭软件。
注意事项：
1.使用本仪器前必须详细参阅说明书，熟悉和掌握本仪器的结构和操作方法。
2.定期检测。
出现故障时，应由专门人员进行检修工作，防止故障扩大。
3.外壳需要接地，计算机电源应采用带地线电源，以防机壳带电和防干扰。
4.如需搬移机器，务必在切断电源后，冷却后再操作。
