动力电池PACK生产线
关于筹建动力电池PACK生产线（初稿）
一，动力电池PACK生产线的任务：
负责PT和LEV电池组产品的样品制作及电池组小批量的生产，同时为将来可能的大批量生产做准备。
二，产能规划：
折算成36V/10AH电池组，即100组/天；
折算成6串19.2V/1.1AH电池组，即组/天。
三，工艺流程（讨论）：
①LEV：保护板检测（全检）—电池点焊—焊点检测—上支架—焊接保护板—半成品检测—壳体组装—成品老化。
②PT：保护板检测（全检）—电池点焊—焊点检测—焊接保护板—成品检测—成品老化
③相关工艺文件：制定中
四，产能计算：
①以LEV 36V/10AH（3并11串26650）计算：点焊每组需30min，焊接保护板每组需15min，壳体组装每组需30min，所以每台点焊机每天（8小时）能点15组，由此计算共需8台点焊机（产能120组/天）。
②以PT 19.2V/1.1AH（6串18650）计算：点焊每组需7min，焊接保护板每组需5min，所以每台点焊机每天（8小时）能点65组，由此计算8台点焊机的产能520组/天。
五，设备需求：
流水线：每条4台电焊机，共需2条
六，人员配置：
见流水线人员布局图，每条拉13人，共需27
流水线人员布局图
七，PACK产线布局图：见附件“最新布局图”。
pack电池生产线流程
pack电池生产线流程一、引言pack电池是一种广泛应用于电动汽车、储能系统等领域的重要组件，其生产线流程对于保证产品质量、提高生产效率具有重要意义。
本文将介绍pack电池生产线的整体流程，包括原材料准备、电池模组制造、电池模组测试、装配与封装等环节。
二、原材料准备1. 正极材料准备：包括正极片、集流体等材料的采购、入库，确保其质量符合要求。
2. 负极材料准备：包括负极片、集流体等材料的采购、入库，确保其质量符合要求。
3. 隔膜材料准备：包括隔膜片的采购、入库，确保其质量符合要求。
4. 电解液准备：包括正极材料、负极材料等的混合制备，确保电解液配比准确。
三、电池模组制造1. 正负极片涂布：将正极材料和负极材料分别涂布在集流体上，形成正负极片。
2. 隔膜贴合：将涂布好的正负极片与隔膜片按一定顺序叠压在一起，形成电池模组。
3. 压缩和固化：通过一定的压力和温度条件，使电池模组中的材料紧密结合，提高电池的稳定性和性能。
4. 切割和成品检验：将固化后的电池模组进行切割，形成标准尺寸的电池单体，并进行成品检验，确保电池单体质量合格。
四、电池模组测试1. 电性能测试：对电池模组进行放电和充电测试，检测其电压、电流、容量等参数，以验证其性能是否符合设计要求。
2. 循环寿命测试：对电池模组进行多次充放电循环，模拟实际使用情况，评估其循环寿命和容量衰减情况。
3. 安全性能测试：对电池模组进行过充、过放、短路等安全性能测试，确保其在异常情况下不会发生爆炸或火灾等安全问题。
五、装配与封装1. 电池模组装配：将通过测试的电池模组按照一定的数量和排列方式进行装配，形成pack电池组。
2. 电池组保护：对pack电池组进行保护措施，包括防尘、防水、防震等，确保其在使用过程中能够安全稳定运行。
3. 封装：将装配好的pack电池组进行封装，形成最终的pack电池产品。
4. 成品检验：对封装好的pack电池产品进行成品检验，确保其质量符合要求。
动力电池组PACK流水线生产方案
动力电池组PACK流水线生产方案一、概述动力电池组是储存和释放电能的设备，应用于电动汽车、混合动力汽车等领域。
PACK（Power Assemble Configuration Kit）流水线是动力电池组的生产线，用于实现动力电池组的高效、稳定和大规模生产。
本方案旨在介绍PACK流水线的整体架构和关键步骤，以及所需设备和人员配置，以提高动力电池组生产效率和质量。
二、PACK流水线架构PACK流水线的整体架构包括以下几个主要步骤：1.电芯检测与分级：通过检测电芯的电压、电流、内阻等参数，对电芯进行分类，以保证电芯的质量和性能符合要求。
2.电芯组装：将符合要求的电芯按照一定规格和数量进行组装，形成电芯组。
3.电芯组级联：将多个电芯组按照一定电路连接方式进行级联，形成电芯组串。
4.电芯组封装：对电芯组进行封装，以确保电芯组内部结构和连接的牢固性和密封性。
5.电芯组测试与故障排除：对电芯组进行电压、电流、容量等性能测试，并进行故障排查和修复。
6.电芯组整形与装配：对电芯组进行整形和装配，形成最终的动力电池组产品。
7.电池组测试与质检：对动力电池组进行外观、性能和安全性质检，确保产品质量符合标准要求。
三、PACK流水线关键步骤1.电芯检测与分级电芯检测与分级是PACK流水线的第一步，采用自动化测试仪对电芯进行电压、电流、内阻等参数的检测，然后将电芯分为合格品和不合格品两类，以确保后续组装的电芯质量符合要求。
2.电芯组装电芯组装是将符合要求的电芯按照一定规格和数量进行组装，形成电芯组。
此步骤采用自动化组装机械手，根据电芯的规格和要求进行自动化组装，以提高效率和减少人工操作。
3.电芯组级联电芯组级联是将多个电芯组按照一定电路连接方式进行级联，形成电芯组串。
此步骤采用自动化连接设备，将电芯组按照一定的连接方式进行级联，然后进行连接测试，以确保电芯组串的连接质量和稳定性。
4.电芯组封装电芯组封装是对电芯组进行封装，以确保电芯组内部结构和连接的牢固性和密封性。
电池PACK生产工艺流程
扫码
测试
测试结果
三、详细工艺
1.8 模组成型 工作内容：将模块、链接铜片、支撑板，利用螺丝组装成模组，并粘贴条码。 设备：无。 工装和工具：气动扳手及套筒 ；扭力扳手及套筒； 工艺要求：扭力符合标准、模块正负极摆放正确。
三、详细工艺
2.预加工段 进行动力电缆加工、螺杆加工、线束加工、铜排加工、BMS检测及组装、高压板
二、工艺流程
三、详细工艺
按照工艺流程图，对每个工段和每个工位的工作内容、设备、人员进行分 解。 1、点焊段
利用分选机对电芯进行分选，分选后的电芯组装成模块、张贴条码，焊接 正负极镀镍钢片，检查焊点，测试模块的电压内阻并扫码记录数据，合格的模 块组装成模组。
三、详细工艺
1.1 电芯分选和模块组装 工作内容：设置分选机的分选参数，对电芯进行扫码、测试内阻、测试电压， 从分选机良品通道里面取出电芯，对于分选机不良品通里面的不合格电芯进行 标识隔离。 设备：分选机。 工装和工具：模块组装工作台。 工艺要求：内阻≤20mΩ，压差≤5mV，需同体系同等级电芯，且电芯无凸起 、凹陷、变形。
2.3热缩管裁切 工作内容：裁切热缩管至要求长度； 设备：热缩管裁切机； 工装和工具：无。
裁切机
三、详细工艺
2.4波纹管裁切 工作内容：裁切波纹管至要求长度； 设备：波纹管裁切机； 工装和工具：无。
波纹管裁切机
三、详细工艺
2.5电缆套管及热缩 工作内容：将裁切好的波纹管和热缩管套到电缆上，并利用热风枪热缩热缩管； 设备：无； 工装和工具：热缩枪 。
三、详细工艺
1.4 等离子清洗
工作内容：等离子清洗是使用等离子设备对组装后模块所有正负极进行清洁， 保证焊接质量。 设备：等离子清洗机。 工装和工具：模块定位夹具。 工艺要求：管控清洗速度及清洗时间，无明显异物。
动力电池PACK生产工艺流程图
修剪 极耳
半成品 性能测
电池组 装PCB
电芯准
热缩 PVC
底部贴 硅胶板
IQC充放 电测试
加环氧 板固定
电芯焊 接PCB
半成品容 量检测
PCB焊 排线
IQC对PCM板 性能全检
焊接导 线
文件编号 版本 制订日期
电芯焊 盘绝缘
PCM板焊 接排线
固定 PCM板
组装充 电组件
组装放 电组件
组装显示 灯组件
加工连 接插头
制订 审核 批准 PCB上贴硅
胶片
PCM板与电 芯连接排线
连接充 放组件
装外 壳
成品性 能检测
打螺丝 紧固外
贴商标
符号说明： 操作
暂存
扭力测试
入
库
检查
操作检查
流程方向
可选操作
外观检测 返工 OK
包装 NG
QA抽检
锂电池pack生产线可行性报告
年产值3000 万锂离子电池pack 生产线工程可行性争辩报告日期：2022 -4-101.总论1.1工程名称年产3000 万元锂电pack 生产线工程1.2工程概况1.2.1建设目标本工程建设的目标是：到2022 年建成年产值3000 万元的锂电pack 生产线，本工程分三期完成，一期2022 年拟建成年产值500 万元的锂电PACK 生产线，二期到2022 年拟建成年产值1000 万元的锂电pack 生产线，三期到2022 年拟建成年产值3000 万元的锂电pack 生产线，通过外购电芯，自行检测包装组合，再到市场推广，逐步积存阅历、培育人才、最终形成市场口碑、优质客户等，为公司进入锂电池的电芯制造打下良好的根底。
1.2.2产品线以及拟建规模建设期产品名称拟建规模—期圆柱(18650) 一般型年产值500 万二期软包装一般型年产值500 万圆柱(18650) 动力型+一般型年产值1000 万三期软包装一般型+动力型年产值1000 万合计(三期建成后) 年产值3000 万建设期内容时间编制一期设备清单厂房规划2022 .4.20 前2022 .4.25设备调研2022 .5.10前—期设备选购2022 .6.1前设备安装调试2022 .7.1前人员培训2022 .7.5前编制二期设备清单2022.1.30 前厂房规划2022.2.5 前设备调研2022.2.20 前二期设备选购2022.3.15 前设备安装调试2022.4.20 前人员培训2022.4.25 前编制三期设备清单厂房规划设备调研2022.2.15 前2022.2.25 前2022.3.25 前三期设备选购2022.4.30 前设备安装调试2022.6.10 前人员培训2022.6.15 前类 别名 称 型 号 用 途单台产 能支 /10h 数量 / 台总产能支/10h单 价 价 格/万元 /万元圆柱锂离子 电池检测柜 盈创 YC-3000JL 512 点 3A 泰斯 MPT04S030A容量检测 1500支/24h3 4500 支39保护板测试仪电脑裁线剥生 产类防静电皮电池综合性能测试仪泰斯 2022 〔20V 〕全检电池 组 10000 组 110000 组0.480.48电 性能备注：一期锂电 pack 生产线、以及人员临时和镍氢检测车间、包装车间借调，一期500万产值，按 2 元/Ah 电池计算，折算日产 4000 支 18650 /2022mAh(1) 一期设备投资估量保护板检测96001 /24h 9600 1.7 1.7 裁切导线 202201202200.80.8---10.06 0.06100.001 0.01工作台面1030 元 0.03 防静电/m2锂离子电池 容量以及 23 6性能测试仪寿命测试合计18 18.08线机点焊机镍氢现有点焊静电手环测试仪 日本 HAKKO498静电手环除静电单台产 能支 /10h 数 量/ 台 总产能支/10h 单 价 价 格/万元 /万元软包锂离子 容量1500生 产类备注：二期软包 500 万产值，按 3 元/AH 电池计算，折算日产 5300 支 1000mAh 的软包 电池，二期锂电检测和包装车间和镍氢的检测和包装分开运作。

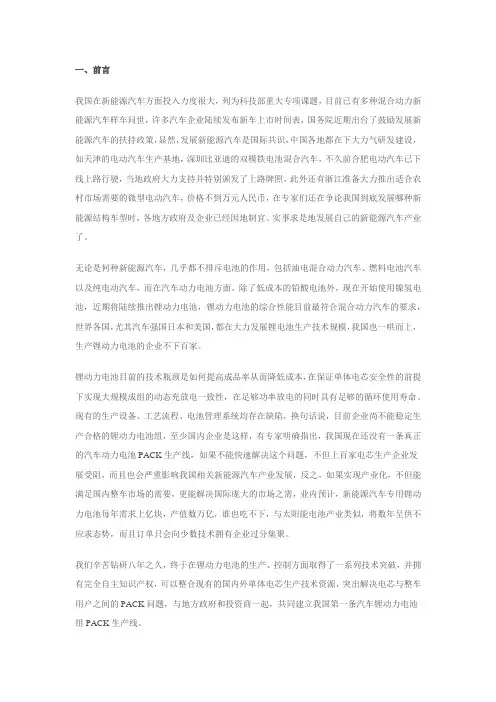

中国第一条汽车动力电池PACK生产线
一、前言我国在新能源汽车方面投入力度很大，列为科技部重大专项课题，目前已有多种混合动力新能源汽车样车问世，许多汽车企业陆续发布新车上市时间表，国务院近期出台了鼓励发展新能源汽车的扶持政策，显然，发展新能源汽车是国际共识，中国各地都在下大力气研发建设，如天津的电动汽车生产基地，深圳比亚迪的双模铁电池混合汽车，不久前合肥电动汽车已下线上路行驶，当地政府大力支持并特别颁发了上路牌照，此外还有浙江准备大力推出适合农村市场需要的微型电动汽车，价格不到万元人民币，在专家们还在争论我国到底发展哪种新能源结构车型时，各地方政府及企业已经因地制宜、实事求是地发展自己的新能源汽车产业了。
无论是何种新能源汽车，几乎都不排斥电池的作用，包括油电混合动力汽车、燃料电池汽车以及纯电动汽车，而在汽车动力电池方面，除了低成本的铅酸电池外，现在开始使用镍氢电池，近期将陆续推出锂动力电池，锂动力电池的综合性能目前最符合混合动力汽车的要求，世界各国，尤其汽车强国日本和美国，都在大力发展锂电池生产技术规模，我国也一哄而上，生产锂动力电池的企业不下百家。
锂动力电池目前的技术瓶颈是如何提高成品率从而降低成本，在保证单体电芯安全性的前提下实现大规模成组的动态充放电一致性，在足够功率放电的同时具有足够的循环使用寿命。
现有的生产设备、工艺流程、电池管理系统均存在缺陷，换句话说，目前企业尚不能稳定生产合格的锂动力电池组，至少国内企业是这样，有专家明确指出，我国现在还没有一条真正的汽车动力电池PACK生产线，如果不能快速解决这个问题，不但上百家电芯生产企业发展受阻，而且也会严重影响我国相关新能源汽车产业发展，反之，如果实现产业化，不但能满足国内整车市场的需要，更能解决国际庞大的市场之需，业内预计，新能源汽车专用锂动力电池每年需求上亿块，产值数万亿，谁也吃不下，与太阳能电池产业类似，将数年呈供不应求态势，而且订单只会向少数技术拥有企业过分集聚。
我们辛苦钻研八年之久，终于在锂动力电池的生产、控制方面取得了一系列技术突破，并拥有完全自主知识产权，可以整合现有的国内外单体电芯生产技术资源，突出解决电芯与整车用户之间的PACK问题，与地方政府和投资商一起，共同建立我国第一条汽车锂动力电池组PACK生产线。
pack模组自动化生产线工作原理
pack模组自动化生产线工作原理
pack模组自动化生产线是指利用自动化设备和技术对pack模
组进行生产的生产线。
其工作原理如下：
1. 原料准备：将生产pack模组所需的原料准备好，如电池片、分隔膜等。
2. 切割与组装：利用自动化设备对电池片进行切割和组装，形成pack模组的基本结构。
3. 电池片连接：将切割好的电池片用导电铜箔等材料连接在一起，形成pack模组的电路连接。
4. 封装与防护：将pack模组放入封装机器中，利用自动化技
术对pack模组进行封装和防护，以保护模组内部电路。
5. 测试与检验：通过自动化设备对pack模组进行电池活性测试、阻抗测试、外观检验等，确保pack模组的质量和性能符
合标准。
6. 标识与包装：在pack模组上标识产品信息，并将其包装成
成品，以便运输和销售。
整个生产过程中，自动化设备如机器人、传送带、自动装配机等起到关键作用，能够实现自动化、高效率的生产，并提高pack模组的质量和稳定性。
同时，自动化生产线还能够对生
产数据进行实时监控和分析，提供数据支持，以实现生产过程的优化和精细化管理。
动力电池pack产线检查项目
动力电池pack产线检查项目
首先，在原材料采购环节，需要检查原材料的质量和供应商的
资质，确保原材料符合要求，并且具有合格的认证。
在生产过程中，需要对每个生产步骤进行检查，包括电池单体的制造、电池模组的
组装、电池管理系统的安装等。
在这些步骤中，需要检查生产设备
的运行状态、操作人员的操作规范以及生产环境的清洁度和安全性。
另外，还需要对动力电池pack的性能进行检测，包括电池的容量、充放电性能、循环寿命等指标的测试，以确保动力电池pack的
性能符合设计要求。
同时，也需要进行安全性能的测试，包括短路、过充、过放等异常情况下的安全性能测试，以确保动力电池pack在
各种极端情况下都能保持安全稳定。
此外，还需要对动力电池pack的外观进行检查，确保外观无损伤、无渗漏等质量缺陷。
最后，在包装和出厂环节，需要对包装方
式和出厂产品进行最终检验，以确保产品符合出厂标准。
总的来说，动力电池pack产线检查项目涉及到原材料采购、生
产过程、性能测试、安全性能测试、外观检查、包装和出厂检验等
多个环节，需要全面细致地进行检查和测试，以确保生产出的动力电池pack的质量和安全性能达到要求。
一种柔性锂离子动力电池包PACK生产线[实用新型专利]
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922099928.0(22)申请日 2019.11.29(73)专利权人 中国汽车工业工程有限公司地址 300110 天津市南开区长江道591号(72)发明人 时哲 李东明 韩桥 张继军 赵强 张德奎 王玉辉 (74)专利代理机构 天津市三利专利商标代理有限公司 12107代理人 韩新城(51)Int.Cl.H01M 10/058(2010.01)H01M 10/04(2006.01)(54)实用新型名称一种柔性锂离子动力电池包PACK生产线(57)摘要本实用新型公开一种柔性锂离子动力电池包PACK生产线，布置在车间内，包括模组吊装设备、模组自动装箱设备、模组安装设备，PACK测试设备，其特征在于，所述模组吊装设备位于模组暂存库与模组自动装箱设备之间，所述模组安装设备位于所述模组自动装箱设备的三面外围，所述PACK测试设备位于所述车间一角，与用于存储装配测试完成的电池包暂存库相对。
本实用新型这种柔性锂离子动力电池PACK生产线可以兼容多种模组的PACK生产，提高了生产线的生产效率和投资成本，一条生产线就可以满足多种产品的生产。
权利要求书1页 说明书3页 附图4页CN 211320240 U 2020.08.21C N 211320240U1.一种柔性锂离子动力电池包PACK生产线，布置在车间内，包括模组吊装设备、模组自动装箱设备、模组安装设备，PACK测试设备，其特征在于，所述模组吊装设备位于模组暂存库与模组自动装箱设备之间，所述模组安装设备位于所述模组自动装箱设备的三面外围，所述PACK测试设备位于所述车间一角，与用于存储装配测试完成的电池包暂存库相对。
2.根据权利要求1所述柔性锂离子动力电池包PACK生产线，其特征在于，所述模组自动装箱设备包括用于输送模组吊装设备送来的模组到预定位置的水平输送线以及与所述的水平输送线配合的装箱机器人，以将模组装在下箱体中，并在组装完成后由AVG小车将装配形成的电池包输送到PACK测试区由PACK测试设备测试。
(2023)动力电池PACK生产项目可行性研究报告【申请可修改】(一)
(2023)动力电池PACK生产项目可行性研究报告【申请可修改】(一)(2023)动力电池PACK生产项目可行性研究报告项目概述该项目旨在建设一条动力电池PACK生产线，用于生产各种电动车的电池，满足市场对于电动车动力电池的需求。
市场分析目前，随着环保意识不断提高和电动车技术的不断进步，电动车市场呈爆发式增长。
而电动车的核心部件之一便是动力电池。
据调查，2020年全球动力电池市场规模达到了245GWh，而2025年预计将达到790GWh，呈现出高速增长的趋势。
投资收益分析该项目预计总投资额为1亿元人民币，包括土地、厂房、设备、人员工资等方面的费用。
预计年生产能力达到1GWh，年销售收入为3亿元左右，年利润额为6000万元左右。
考虑到电动车市场的快速增长，电池生产行业前景广阔，该项目具有良好的投资收益前景。
技术可行性该项目建设的动力电池PACK生产线拥有先进的生产设备和高效的生产工艺，能够生产出各种型号的电池，适应市场的需求。
同时，该生产线采用智能制造技术，可以实现生产过程的自动化和智能化，提高生产效率，为成本控制提供保障。
环保可行性电池生产过程中会产生废弃物和有害物质，对环境造成一定的污染。
为了避免对环境产生负面影响，该项目将采用环保设施和技术，对废弃物和有害物质进行有效处理和回收利用，实现绿色生产。
风险分析项目建设过程中可能会面临资金、技术、市场等方面的风险，同时电动车市场的竞争也十分激烈。
但是考虑到该项目充分市场前景和良好的技术、环保等方面的支持，风险较小。
总结基于上述分析，该项目具有良好的市场前景、投资回报率和技术可行性，同时也注重对环境的保护。
综合来看，该项目值得投资者投资和支持。
启动建设计划在项目启动前，需要完成以下几个方面的准备工作：1.找到合适的土地，并获得土地的使用权；2.完成项目规划和设计，并获得有关部门的批准；3.融资计划：确定项目融资方式，招募投资者，确保资金充足；4.形成项目管理团队和人员配备计划，进行设备选购和供应商管理；5.完成施工计划并开始建设，同时进行市场营销和品牌推广策略。
