单片机控制的正弦波输出逆变电源的电路图实现
l 结语 本文详细分析了一种正弦波输出的逆变电源的设计，以及基于单片机的数字化 SPWM 控 制的实现方法。数字化 SPWM 控制灵活，电路结构简单，控制的核心部分在软件中，有利于 保护知识产权。
变压器副边输出整流桥由4个 HER307组成.滤波电容选用68μF、450 V 电解电容。 根据输出功率的要求，输出电流有效值为0 6～O.7 A，考虑一定的电压和电流余量， 逆 变桥中的 S3～S6选用 IRF840。逆变部分采用单极性 SPWM 控制方式，开关频率 fs=16 kHz。 假没滤波器时间常数为开关周期的16倍，即谐振频率取1 kHz，则有 滤波电感电容 LC≈2.5×10-3，可选取 L=5 mH，C=4.7μF。滤波电感 L 选用内径20 mm， 外径40 mm 的环形铁粉芯磁芯，绕线采用直径0.4 mm 的漆包线2股并绕，匝数180匝。 l 数字化 SPWM 控制方法 该 逆变电源的控制电路也分为两部分。 前级推挽升压电路由 PWM 专用芯片 SG3525控制， 采样变压器绕组电压实现电压闭环反馈控制。后级逆变电路由单片机 PICl6C73控制，采样 母线电压实现电压前馈控制。 前级控制方法比较简单， 在这里主要介绍后级单片机的数字化 SPWM 控制方式。 1. 正弦脉宽调制 SPWM 正 弦脉宽调制 SPWM 技术具有线性调压、 抑制谐波等优点， 是目前应用最为广泛的脉宽 调制技术.一般用三角波μc 作为载波信号，正弦波 ug=UgmSin2πfgt 作为调制信号，根据 μ和μg 的交点得到一系列脉宽按正弦规律变化的脉冲信号。 则可以定义调制比 m=Ugm/Ucm， 频率比 K=fc/fa=Tg/Tco。 正 弦脉宽调制可以分为单极性 SPWM 和双极性 SPWM。双极性 SPWM 的载波为正负半周都 有的对称三角波，输出电压为正负交替的方波序列而没有零电平，因此 可以应用于半桥和 全桥电路。实际中应选择频率比 K 为奇数，使得输出电压μo 具有奇函数对称和半波对称的 性质，μc 无偶次谐波。但是输出电压μc 中含有比较 严重的 n=K 次中心谐波以及 n=jk±6 次边频谐波。其控制信号为相位互补的两列脉冲信号。 单 极性 SPWM 的载波为单极性的不对称三角波， 输出电压也是单极性的方波。 因为输出 电压中包含零电平，因此，单极性 SPWM 只能应用于全桥逆变电路。由于其 载波本身就具有 奇函数对称和半波对称特性，无论频率比 K 取奇数还是偶数输出电压 Uo 都没有偶次谐波。 输出电压的单极性特性使得 uo 不含有 n=k 次中心谐波 和边频谐波， 但却有少量的低频谐波 分量。 单极性 SPWM 的控制信号为一组高频(载波频率 fe)脉冲和一组低频(调制频率 fk)脉冲， 每组的两列脉冲相位互 补。由三角载波和正弦调制波的几何关系可以得到，在 k>l 时，高 频脉冲的占空比 D 为
在本设计中， 全桥逆变器采用单极性 SPWM 调制方式。 CCP1模块用来产生高频脉冲， CCP2 模块用来产牛低频脉冲。选择16M 晶振， 根据脉冲周期 Tc=[(PR2)+l]×4×4*Tosc 和频率 比 k=Tg/Tc，可以取 PR2=249，k=320，则有 Tg=20 ms，高频脉冲序列每一一个周期中包含： 320个脉冲。设调制比 m=0.92，将，t=TgN/320代入式(2)，联立式(3)可以得到产生高频脉 冲所 需要的 CCP1H 的取值，第0～79个脉冲为 CCP1H=230sin(πN/160) (4) 式中：N 为 O→79。 考虑到正弦波的对称性，可以得到第80～159个脉冲为 CCP1H=230sin[π×(80—N)/160] (5) 根据脉冲的互补性，可以得到第160～239个脉冲为 CCP1H=250—230sin(πN/160) (6) 第240～319个脉冲为 , ; CCP1H=250—230Sin[π×(80一 N)/160](7)
单片机控制的正弦波输出逆变电源的电路图实现
引言 低压小功率逆变电源已经被广泛应用于工业和民用领域。特别是新能源的开发利用， 例 如太阳能电池的普遍使用，需要一个逆变系统将太阳能电池输出的直流电压变换为220V、 50Hz 交流电压，以便于使用。本文给出了一种用单片机控制的正弦波输出逆变电源的设计， 它以12V 直流电源作为输入，输出220V、50Hz、0~150W 的正弦波交流电，以满足大部分常规 小电器的供电需求。该电源采用推挽升压和全桥逆变两级变换，前后级之间完全隔离。在控 制电路上，前级推挽升压电路采用 SG3525芯片控制，采样变压器绕组电压做闭环反馈;逆变 部分采用单片机数字化 SPWM 控制方式，采样直流母线电压做电压前馈控制，同时采样电流 做反馈控制;在保护上，具有输入过、欠压保护，输出过载、短路保护，过热保护等多重保 护功能电路，增强了该电源的可靠性和安全性。 该电源可以在输人电压从10.5V 到15V 变化范围内，输出220V±10V 的正弦波交流电压， 频率50Hz±O.5Hz，直流分量 l 主电路 逆变电源主电路采用推挽升压和全桥逆序中存储表格230sin(πN/160)，N∈[0，79]就可以得到整个周期320个高 频脉冲的 CCP.H 值。第 O～79点，CCP1H 为正 向查表取值;第80～159点，CCP1H 为反向查表 取值;第160～239点 CCP1H 为计数周期减去正向查表值;第240~319点 CCP1H 为计数 周期减去 反向查表值。 对于低频脉冲，前半个周期可以看成由占空比始终为1的高频脉冲组成，后半个周期看 成由占空比始终为0的高频脉冲组成，因此，第 O～159个脉冲，CCP2H=250，第160～319个 脉冲，CCP2H=O。 图4为单片机_TMR2中断程序的流程图，在中断程序中查表修改 CCPxL 的值.就可以改变 下一个脉冲的 CCPxH 值，从而修改下一个脉冲的占空比，实现 SPWM 控制。
l 实验结果 实 验中，输入电压变化范围为10.5~15 V，输出滤波电感5.3mH，滤波电容8μF，从空 载到150W 负载状态下都可以输出(220±10V)、 50Hz 的正弦波交流电压， 如表1和表2所示。图 5和图6分别为空载和150W 纯阻性负载条件下输出电压电流波形。可以看出输出电压和电流 波形良好，经测量电压波形的 THD 为3.6%。
2. PIC 单片机的软件实现 PICl6C73是一款中档单片机，PICl6C73内部有两个 CCP(Capture、Compare、PWM)模块， 当它工作在 PwM 模式下，CCP x 引脚就可以输出占空比10位分辨率可调的方波，图2为其工 作原理图。
TMR2 在计数过程中将同步进行两次比较：TMR2和 CCPRxH 比较一致将使 CCPX 引脚输出 低电平;TMR2和 PR2比较一致将使 CCPx 引脚输出高电平，同 时将 TMR2清 O，并读入下一个 CCPRxH 值，如图3所示。因此，设定 CCPRxH 值就可以设定占空比，设定 PR2值就可以设定脉 冲周期。脉冲占空比 D 可以表示为
输入电压一端接在变压器原边的中间抽头，另一端接在开关管 S1及 S2的中点。控制 S1 及 S2轮流导通，在变压器原边形成高频的交流电压，经过变压器升压、整流和滤波在电容 C1上得到约370 V 直流电压。对 S3～S6组成的逆变桥采用正弦脉宽调制，逆变输出电压经过 电感 L、电容 C2滤波后，最终在负载上得到220 V、50 Hz 的正弦波交流电。采用高频变压 器实现前后级之间的隔离，有利于提高系统的安全性。 输入电压10.5～15 V，输入最大电流15 A，考虑一倍的余量，推挽电路开关管 S1及 S2 耐压不小于30 V，正向电流不小于30 A，选用 IRFZ48N。 升压高频变压器的设计应满足在输入电压最低时， 副边电压经整流后不小于逆变部分所 需要的最低电压350 V，同时输入电压最高时，副边电压不能过高，以免损坏元器件。同时 也必须考虑绕线上的电压降和发热问题。选 EE 型铁氧体磁芯，原副边绕组为7匝：300匝。
单片机控制的逆变系统电路图
置：首页>> 电路图>> 电源电路>> 逆变电源>> 单片机控制的逆变系统电路图
单片机控制的逆变系统电路图
文章出处： 发布时间：| 127 次阅读| 0次推荐| 0条留言
图单片机
单片机是单片微型计算机（Single-Chip Microcomputer）的简称，是一种将中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）采用超大规模集成电路技术集成到一块硅片上构成的微型计算机系统。
[全文]
控制的逆变系统电路图。

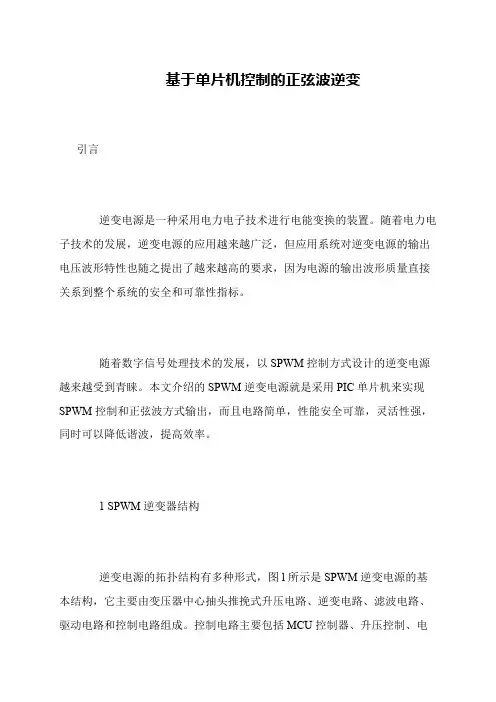

基于单片机控制的正弦波逆变
基于单片机控制的正弦波逆变
引言
逆变电源是一种采用电力电子技术进行电能变换的装置。
随着电力电子技术的发展，逆变电源的应用越来越广泛，但应用系统对逆变电源的输出电压波形特性也随之提出了越来越高的要求，因为电源的输出波形质量直接关系到整个系统的安全和可靠性指标。
随着数字信号处理技术的发展，以SPWM控制方式设计的逆变电源越来越受到青睐。
本文介绍的SPWM逆变电源就是采用PIC单片机来实现SPWM控制和正弦波方式输出，而且电路简单，性能安全可靠，灵活性强，同时可以降低谐波，提高效率。
1 SPWM逆变器结构
逆变电源的拓扑结构有多种形式，图l所示是SPWM逆变电源的基本结构，它主要由变压器中心抽头推挽式升压电路、逆变电路、滤波电路、驱动电路和控制电路组成。
控制电路主要包括MCU控制器、升压控制、电。

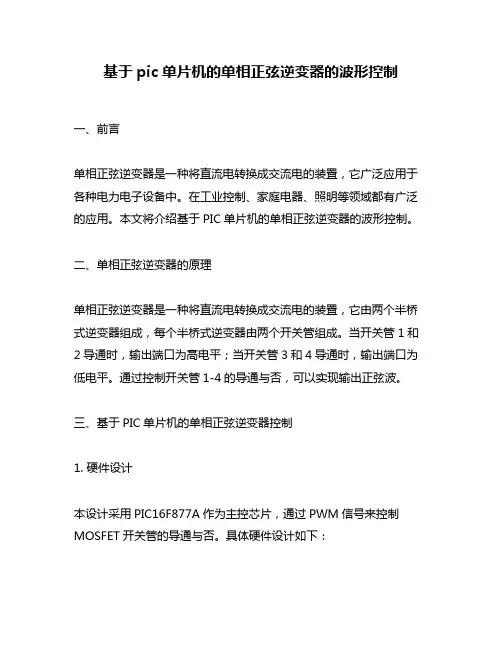

基于pic单片机的单相正弦逆变器的波形控制
基于pic单片机的单相正弦逆变器的波形控制一、前言单相正弦逆变器是一种将直流电转换成交流电的装置，它广泛应用于各种电力电子设备中。
在工业控制、家庭电器、照明等领域都有广泛的应用。
本文将介绍基于PIC单片机的单相正弦逆变器的波形控制。
二、单相正弦逆变器的原理单相正弦逆变器是一种将直流电转换成交流电的装置，它由两个半桥式逆变器组成，每个半桥式逆变器由两个开关管组成。
当开关管1和2导通时，输出端口为高电平；当开关管3和4导通时，输出端口为低电平。
通过控制开关管1-4的导通与否，可以实现输出正弦波。
三、基于PIC单片机的单相正弦逆变器控制1. 硬件设计本设计采用PIC16F877A作为主控芯片，通过PWM信号来控制MOSFET开关管的导通与否。
具体硬件设计如下：(1) 信号发生器模块：采用DDS芯片AD9850产生25kHz正弦波信号；(2) 驱动模块：采用IR2110驱动芯片，将PIC16F877A输出的PWM 信号转换成高低电平驱动MOSFET开关管；(3) 逆变器模块：采用两个半桥式逆变器组成，每个半桥式逆变器由两个MOSFET开关管组成。
2. 软件设计(1) 初始化：设置PWM频率、占空比等参数；(2) 产生正弦波表：通过DDS芯片AD9850产生25kHz正弦波信号，并将其转换成数字信号存储在PIC16F877A的Flash中；(3) 控制PWM输出：通过读取Flash中的正弦波表，控制PWM输出相应的占空比，从而控制MOSFET开关管的导通与否，实现单相正弦逆变器输出正弦波。
四、实验结果分析本设计通过控制PWM信号来控制MOSFET开关管的导通与否，实现单相正弦逆变器输出正弦波。
经过实验验证，本设计输出的正弦波形较为稳定，并且可以通过改变PWM频率、占空比等参数来改变输出正弦波形的频率、幅值等参数。
五、结论本文介绍了基于PIC单片机的单相正弦逆变器的波形控制。
通过控制PWM信号来控制MOSFET开关管的导通与否，实现单相正弦逆变器输出正弦波。
单片机的正弦波输出逆变电源的设计
单片机的正弦波输出逆变电源的设计引言正弦波输出逆变电源是一种将直流电能转换为交流电能的电子设备。
它通常使用高频开关电路和滤波电路来实现，其中单片机作为控制核心，通过合理的算法实现正弦波输出。
本文将详细介绍单片机的正弦波输出逆变电源的设计。
一、逆变电源的基本原理逆变电源的基本原理是将直流电源转换成交流电源。
其过程主要分为两个步骤：第一步是将直流电源通过高频开关电路进行变换，得到一个方波电压；第二步是通过滤波电路，将方波电压转换为正弦波电压。
单片机的作用主要是控制高频开关电路的开关时间和频率，以及正弦波的频率、幅值和相位。
二、逆变电源的设计要求1.输出电压幅值和频率稳定，符合工作要求；2.高频开关电路的开关频率和占空比可以根据需要进行调整；3.对输出电流和电压进行保护，防止过流和过压等问题；4.控制算法简单实用，易于实现。
三、逆变电源的设计流程1.确定逆变电源的工作要求，包括输出电压、频率和功率等参数；2.根据要求选择合适的高频开关电路和滤波电路，确定开关元件和滤波元件的参数；3.设计单片机的控制电路，包括输入电路、输出电路和控制算法等；4.开发逆变电源的控制程序，编程实现正弦波的生成和输出；5.对逆变电源进行电路调试和性能测试，进行优化和改进；6.进行逆变电源的实际应用，检验其性能和可靠性。
四、逆变电源的主要设计问题1.高频开关电路的设计高频开关电路是逆变电源的核心部分，其性能会直接影响电源的输出质量。
在设计高频开关电路时，需要注意选择合适的开关元件和驱动电路，保证开关频率和占空比的稳定性。
同时，还需要考虑功率损耗、电磁干扰等问题。
2.单片机控制算法的设计单片机的控制算法决定了正弦波的生成和输出质量。
常用的控制算法有PWM控制、SPWM控制和SVPWM控制等。
在设计控制算法时，需要根据输出要求选择合适的算法，并进行模拟仿真和实际测试，以得到最佳的输出效果。
3.滤波电路的设计滤波电路是将高频开关电路输出的方波电压转换为正弦波电压的关键部分。

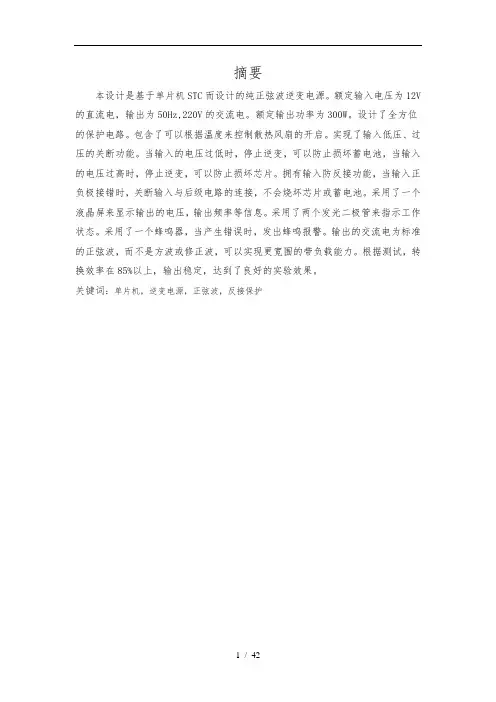

基于单片机的逆变电源设计说明
摘要本设计是基于单片机STC而设计的纯正弦波逆变电源。
额定输入电压为12V 的直流电，输出为50Hz,220V的交流电。
额定输出功率为300W。
设计了全方位的保护电路。
包含了可以根据温度来控制散热风扇的开启。
实现了输入低压、过压的关断功能。
当输入的电压过低时，停止逆变，可以防止损坏蓄电池，当输入的电压过高时，停止逆变，可以防止损坏芯片。
拥有输入防反接功能，当输入正负极接错时，关断输入与后级电路的连接，不会烧坏芯片或蓄电池。
采用了一个液晶屏来显示输出的电压，输出频率等信息。
采用了两个发光二极管来指示工作状态。
采用了一个蜂鸣器，当产生错误时，发出蜂鸣报警。
输出的交流电为标准的正弦波，而不是方波或修正波，可以实现更宽围的带负载能力。
根据测试，转换效率在85%以上，输出稳定，达到了良好的实验效果。
关键词：单片机，逆变电源，正弦波，反接保护AbstractThe design is based on STC microcontroller designed for pure sine wave inverter. Rated input voltage of 12V DC, output is 50Hz, 220V AC. Rated output power of 300W. Designed a full range of protection circuits. Can be included to control the temperature on the cooling fan. Achieve a input voltage, overvoltage shutdown function. When the input voltage is too low, the inverter is stopped, to prevent damage to the battery, when the input voltage is too high, the inverter is stopped to prevent damage to the chip. Has the input anti-reverse function when the input is negative then the wrong time, and after the shutdown input stage circuit connections will not burn chips or batteries. Uses a liquid crystal screen to display the output voltage, output frequency and other information. Uses two light emitting diodes to indicate the operating status. Uses a buzzer when an error occurs, the alarm beeps. The standard AC output sine wave, rather than a square wave or modified wave, a wider range can be achieved with a load capacity. According to the test, the conversion efficiency of more than 85%, stable output, to achieve a good experimental results.Key Words:MCU,Inverter,Sine wave, reverse polarity protection目录1引言41.1系统研究的背景41.2 系统研究的意义52 系统的工作原理与结构52.1系统的工作原理52.2系统的硬件结构92.3系统的软件设计103 系统的硬件设计113.1主控制器113.2 DC-DC模块123.3 DC-AC模块163.4 保护模块213.5直流5V电路设计233.6显示与报警模块234.系统的软件设计244.1开发环境介绍254.2 SPWM程序设计284.4液晶驱动程序设计344.5 输出采样程序设计385完毕语40致41参考文献41附录一系统原理图42附录二系统源程序错误!未定义书签。

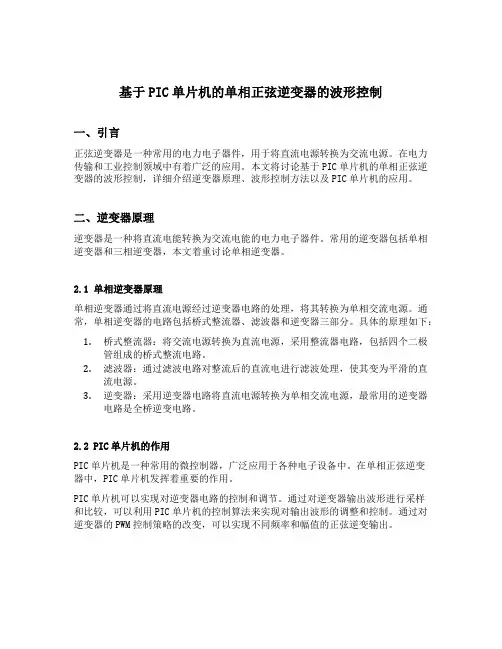

基于pic单片机的单相正弦逆变器的波形控制
基于PIC单片机的单相正弦逆变器的波形控制一、引言正弦逆变器是一种常用的电力电子器件，用于将直流电源转换为交流电源。
在电力传输和工业控制领域中有着广泛的应用。
本文将讨论基于PIC单片机的单相正弦逆变器的波形控制，详细介绍逆变器原理、波形控制方法以及PIC单片机的应用。
二、逆变器原理逆变器是一种将直流电能转换为交流电能的电力电子器件。
常用的逆变器包括单相逆变器和三相逆变器，本文着重讨论单相逆变器。
2.1 单相逆变器原理单相逆变器通过将直流电源经过逆变器电路的处理，将其转换为单相交流电源。
通常，单相逆变器的电路包括桥式整流器、滤波器和逆变器三部分。
具体的原理如下：1.桥式整流器：将交流电源转换为直流电源，采用整流器电路，包括四个二极管组成的桥式整流电路。
2.滤波器：通过滤波电路对整流后的直流电进行滤波处理，使其变为平滑的直流电源。
3.逆变器：采用逆变器电路将直流电源转换为单相交流电源，最常用的逆变器电路是全桥逆变电路。
2.2 PIC单片机的作用PIC单片机是一种常用的微控制器，广泛应用于各种电子设备中。
在单相正弦逆变器中，PIC单片机发挥着重要的作用。
PIC单片机可以实现对逆变器电路的控制和调节。
通过对逆变器输出波形进行采样和比较，可以利用PIC单片机的控制算法来实现对输出波形的调整和控制。
通过对逆变器的PWM控制策略的改变，可以实现不同频率和幅值的正弦逆变输出。
三、波形控制方法在单相正弦逆变器中，波形控制是重要的研究方向。
波形控制方法可以通过改变逆变器的PWM控制策略来实现。
3.1 SPWM控制方法SPWM（Sinusoidal Pulse Width Modulation）是一种常用的波形控制方法。
它通过改变PWM信号的占空比来控制逆变器输出的电压幅值。
SPWM控制方法的原理是根据参考正弦波形来生成PWM波形，并通过比较器将参考波形和逆变器输出波形进行比较，不断调整PWM信号的占空比来控制逆变器的输出波形，以实现输出电压的控制。
正弦波逆变电源原理图
正弦波逆变电源原理图
这个机器，BT是12V,也可以是24V，12V时我的目标是800W，力争1000W，整体结构是学习了钟工的3000W机器，也是下面一个大散热板，上面是一块和散热板一样大小的功率主板，长228MM，宽140MM。
升压部分的4个功率管，H桥的4个功率管及4个TO220封装的快速二极管直接拧在散热板;DC-DC升压电路的驱动板和SPWM的驱动板直插在功率主板上。
因为电流较大，所以用了三对6平方的软线直接焊在功率板上：
吸取了以前的教训：以前因为PCB设计得不好，打了很多样，花了很多冤枉钱，常常是PCB打样回来了，装了一片就发现了问题，其它的板子就这样废弃了。
所以这次画PCB时，我充分考虑到板子的灵活性，尽可能一板多用，这样可以省下不少钱，哈哈。
基于单片机的正弦波输出逆变电源的设计及应用
基于单片机的正弦波输出逆变电源的设计及应用
魏文秀 （西安经发新能源有限责任公司,西安 710201）
摘 要：介绍基于单片机的正弦波输出逆变电源的设计。 介绍一种正弦波输出的逆变电源的设计，以及基于单片 机的数字化 SPWM 控制的实现方法。
关 键 词 ：逆 变 电 源 ；单 片 机 ；SPWM；ABSTRACT
2 软件设计
PICl6F877 是 Microchip 公司的一款中档单片机， 它 功 能 强 大 而 又 价 格 低 廉 。 PICl6F877 内 部 有 两 个 CCP(Capture、Compare、PWM) 模 块 ， 当 它 工 作 在 PWM 模式下，CCP x 引脚就可以输出占空比 10 位分辨率可 调的方波，其工作原理如图 4 所示。
3 结语
基于单片机的正弦波输出逆变电源设计还存在 一些缺陷，如在硬件电路中只设计了基本模块，实现 了正弦波输出、逆变的基本功能，没有设计电压、电流 检测电路，以及保护环节，需进一步改进。
参考文献 [1] 刘悾.电气及自动化专业毕业设计宝典[M].西安：西安
电 子 科 技 大 学 出 版 社 ，2008
[7] 李海 涛 ，仪 维 ，吴 筱 坚 ，等. PIC 单 片 机 应 用 开 发 典 型 模 块 [M].北 京 ：人 民 邮 电 出 版 社 ，2007
[8] 罗翼，张宏伟.PIC 单片机应用系统开发典型实例[M]. 北 京 ：中 国 电 力 出 版 社 ，2005
[9] 刘 启 中 ，李 荣 正 ，王 力 生 ，等.PIC 单 片 机 原 理 及 应 用 [M].北 京 ：北 京 航 空 航 天 大 学 出 版 社 ，2003
图2 TLP250 引脚图
TLP250 驱 动 具 备 以 下 特 征 ： 输 入 阈 值 电 流 IF= 5mA(max)； 电 源 电 流 ICC=11mA(max)； 电 源 电 压 (VCC)= 10～35V；输出电流 IO=±0.5A(min)。 1.2 驱动电路和保护电路
一种用单片机制作的高频正弦波逆变器
一种用单片机制作的高频正弦波逆变器
1．引言
逆变器有方波逆变器和正弦波逆变器两大类，方波逆变器虽然结构筒单，造
价低廉，但是由于谐波太多，不适合感性、容性电路的工作，而市场上的正弦波逆变器的价格普遍较高，使一些用户难以接受，从而限制了它的推广和应用。
本文主要介绍一种简单实用的正弦波逆变器。
正弦波脉冲调制是正弦波逆变器的关键，它们都需要一个正弦波发生器，利
用它产生的正弦波和三角波（锯齿波）进行比较，实现正弦波调制。
产生正弦波的方法和途径很多。
通常应用的方法有模拟式和数字式两类，通过不同的多种方式去实现。
如用带滤波电路和正反馈放大器构成的正弦波振荡发生器电路，这是最常用的经典电路，但调整较复杂，频率精度不高。
还有用函数发生器等方法产生正弦波电路。
用大规模专用集成电路和单片机构成的正弦波脉宽调制电路。
采用EPROM 和D/A 转换产生参考正弦电压也是一种常用方法。
用DSP
高速数据处理器实现脉宽调制是最新的一种方法，由于引入了计算机技术，需要增加大量的软件开发和设计工作，尽管电路的复杂系数和成本都有所增加，但它确实是大容量逆变器的一种优良设计方法。
基于上述情况，我们研究设计了一种用廉价的单片机实现正弦脉冲调制、逆变、控制及保护的电路，使逆变器的结构更为简单，性能稳定可靠。
2．脉冲调制波的产生
2．1脉冲调制波的产生原理
用模拟方式产生正弦波脉冲调制波，需要用硬件产生一个频率为50Hz 的参
考正弦波（或100HZ 的正弦波半波）和一个与载波（调制）频率一致的三角波
或锯齿波。
通过正弦波和锯齿波的比较，产生一组脉冲宽度按正弦波规律变化。
基于STC单片机电源逆变器正弦波的实现
基于STC单片机电源逆变器正弦波的实现作者：肖海柳魏艳平来源：《现代信息科技》2018年第09期摘要：随着新能源技术的不断发展与应用，电源逆变器的应用范围越来越广，同时对电源输出的波形也提出了更高的要求，需要电源波形更接近于正弦波以满足负载的需求。
为达到上述要求，本文选用STC中具有PWM功能的单片机作为核心部件，通过软件编程的方式输出一个PWM波形，而后通过滤波处理形成一个频率为50Hz、误差在0.1Hz以下的正弦波交流电。
关键词：单片机；逆变器；PWM；电源中图分类号：TM464 文献标识码：A 文章编号：2096-4706（2018）09-0045-03Abstract：With the development and application of new energy technology，the application range of power inverter is more and more wide，At the same time，the power output of the waveform also put forward higher requirements，which need power waveform is more close to the sine wave to meet the needs of the load. In order to achieve the above requirements，in this paper，we use PWM as the core component of STC with the function of SCM，a PWM waveform output by way of software programming，in the latter part of the filtering process is formed by an error in the frequency of 50Hz sine wave AC 0.1Hz below.Keywords：SCM；inverter；PWM；power supply0 引言随着新能源技术的不断发展，尤其是太阳能的广泛应用，人们对电源逆变器的开发与应用的关注度越来越高，同时对电源逆变器的性能提出了新的要求。
