数控铣床简介
数控铣床
数控铣床引是在一般铣床的基础上发展起来的，两者的加工工
艺基本相同，结构也有些相似，但数控铣床是靠程序控制的自动加工
机床，所以其结构也与普通铣床有很大区别。
主要系统描述
主轴箱
包括主轴箱体和主轴传动系统，用
于装夹刀具并带动刀具旋转，主轴转速
范围和输出扭矩对加工有直接的影响。
进给伺服系统
由进给电机和进给执行机构组成，
按照程序设定的进给速度实现刀具和工
件之间的相对运动，包括直线进给运动
和旋转运动。
精选文库
--
2
控制系统
数控铣床运动控制的中心，
执行数控加工程序控制机床进行
加工。
辅助装置
如液压、气动、润滑、冷却系统、排屑和防护等装置。
机床基础件
通常是指底座、立柱、横梁等，它是整个机床的基础和框架
数控铣床的特点
1、零件加工的适应性强、灵活性好，
能加工轮廓形状特别复杂或难以控制
尺寸的零件，如模具类零件、壳体类
零件等。
2、能加工普通机床无法加工或很难加
工的零件，如用数学模型描述的复杂曲线零件以及三维空间曲面类零
件。
3、能加工一次装夹定位后，需进行多道工序加工的零件。
4、加工精度高、加工质量稳定可靠。
5、生产自动化程度高，可以减轻操作者的劳动强度。有利于生产管
理自动化。
精选文库
--
3
6、生产效率高。
7、从切削原理上讲，无论是端铣或是周铣都属于断续切削方式，而
不像车削那样连续切削，因此对刀具的要求较高，具有良好的抗冲击
性、韧性和耐磨性。在干式切削状况下，还要求有良好的红硬性。
数控铣床的基本结构
数控铣床形式多样，下面以XK5040A型数控立式升降台铣床为例
介绍其组成情况。该机床由6个主要部分组成．即床身部分，铣头部
分，工作台部分，横进给部分，升降台部分，冷却、润滑部分。
(1)床身
床身内部布局合理，具有良好的刚性，底座上设有4个调节螺栓，
便于机床进行水平调整，切削液储液褴设在机床座内部。
精选文库
--
4
(2)铣头部分
铣头部分由有级 (或无
级)变速箱和铣头两个部件
组成。铣头主轴支承在高精
度轴承上．保证主轴具有高
回转精度和良好的刚性；主
轴装有快速换刀螺母，前端
锥采用1$0505锥度；主轴采
用机械无级变速，其调节范
围宽，传动平稳，操作方便。刹车机构能使主轴迅速制动，可节省辅
助时间，刹车时通过制动手柄撑开止动环使主轴立即制动。启动主电
动机时，应注意松开主轴制动手柄。铣头部件还装有伺服电机、内齿
带轮、滚珠丝杠副及主轴套简，它们形成垂直方向(z方向)进给传动
链，使主轴作垂向直线运动。
(3)工作台
工作台与床鞍支承在
升降台较宽的水平导轨
上，工作台的纵向进给是
由安装在工作台右端的
伺服电机驱动的。通过内
齿带轮带动精密滚珠丝
杠剐，从而使工作台获得
精选文库
--
5
纵向进给。工作台左端装有手轮和刻度盘，以便进行手动操作。床鞍
的纵横向导轨面均采用了TuRcllE B贴塑面，从而提高了导轨的耐磨
性、运动的平稳性和精度的保持性，消除了低速爬行现象。
(4)升降台(横向进路部分)
升降台前方装有交流伺服电机．驱
动床鞍作横向进给运动，其传动原理
与工作台的纵向进给相同。此外．在
横向滚珠丝杠前端还装有进给手轮，
可实现手动进给。升降台左侧装有锁
紧手柄，轴的前端装有长手柄，可带
动锥齿轮及升降台丝杆旋转，从而获
得升降台的升降运动。
(5)冷却与润滑装置
①冷却系统。机床的冷却系统是由冷却泵、出水管、回水管、开
关及喷嘴等组成，冷却泵安装在机床底座的内腔里，冷却泵将切削液
从底座内储液池打至出水管，然后经喷嘴喷出，对切削区进行冷却。
②润滑系统及方式。润滑系统是由手动润捐油泵、分油器、节流
阀、油管等组成。机床采用周期润滑方式，用手动润滑油泵，通过分
油器对主轴套筒、纵横向导轨及三向滚珠丝杆进行润滑，以提高机床
的使用寿命。
精选文库
--
6
数控铣床机械结构
从数字控制技术
特点看．由于效控机床
采用了伺服电机，应用
数字技术实现了对机
床执行部件工作顺序
和运动位移的直接控
制，传统机床的变速箱
结构被取消或部分取消了，因而机械结构也大大简化了。数字控制还
要求机械系统有较高的传动刚度和无传动间隙，以确保控制指令的执
行和控制品质的实现。同时．由于计算机水平和控制能力的不断提高，
同一台机床上允许更多功能部件同时执行所需要的各种辅助功能已
成为可能，因而数控机床的机械结掏比传统机床具有更高的集成化功
能要求。
从制造技术发展的要求看，随着新材料和新工艺的出现，以及市
场竞争对低成本的要求，金属切削加工正朝着切削速度和精度越来越
高、生产效率越来越高和系统越来越可靠的方向发展。这就要求在传
统机床基础上发展起来的数控机床精度更高．驱动功率更太，机械机
构动’静、热态刚度更好，工作更可靠，能实现长时同连续运行和尽
可能少的停机时间。典型数控铣床的机械结构主要由基础件、主传动
系统、进给传动系统、回转工作台及其他机械功能附件等几部分组成。
精选文库
--
7
数控铣床的选用
尺寸选用
规格较小的升降台式数控铣床，
其工作台宽度多在400mm以下，它最
适宜中小零件的加工和复杂形面的轮
廓铣削任务。规格较大的如龙门式铣
床，工作台在500—600mm以上，用来
解决大尺寸复杂零件的加工需要。
精度要求选用
我国已制定了数控铣床的精度标准，其中数控立式铣床升降台铣
床已有专业标准。标准规定其直线运动坐标的定位精度为
0.04/300mm，重复定位精度为 0.025mm，铣圆精0.035mm。实际上，
机床出厂精度均有相当的储备量，比国家标准的允差值大约压缩20%
左右。
加工特点选择
对于加工部位是框形平面或不等高的各级台阶，那么选用点位
---直线系统的数控铣床即可。如果加工部位是曲面轮廓，应根据曲
面的几何形状决定选择两坐标联动和三坐标联动的系统。也可根据零
件加工要求，在一般的数控铣床的基础上，增加数控分度头或数控回
转工作台，这时机床的系统为四坐标的数控系统，可以加工螺旋槽、
叶片零件等。
精选文库
--
8
数控铣床功能
1. 数控铣床的主要功能
1)点位控制功能 数控铣床的点位控制主要用于工件的孔加工，
如中心钻定位、钻孔、扩孔、锪孔、铰孔和镗孔等各种孔加工操作。
2) 连续控制功能 通过数控铣床的直线插补、圆弧插补或复杂的
曲线插补运动，铣削加工工件的平面和曲面。
3)刀具半径补偿功能
如果直接按工件轮廓线编程，在加工工件内轮廓时，实际轮廓线
将大了一个刀具半径值;在加工工件外轮廓时，实际轮廓线又小了一
个刀具半径值。使用刀具半径补偿的方法，数控系统自动计算刀具中
心轨迹，使刀具中心偏离工件轮廓一个刀具半径值，从而加工出符合
图纸要求的轮廓。利用刀具半径补偿的功能，改变刀具半径补偿量，
还可以补偿刀具磨损量和加工误差，实现对工件的粗加工和精加工。
4)刀具长度补偿功能 改变刀具长度的补偿量，可以补偿刀具换
刀后的长度偏差值，还可以改变切削加工的平面位置，控制刀具的轴
向定位精度。
5)固定循环加工功能 应用固定循环加工指令，可以简化加工程
序，减少编程的工作量。
6)子程序功能 如果加工工件形状相同或相似部分，把其编写成
子程序，由主程序调用，这样简化程序结构。引用子程序的功能使加
工程序模块化，按加工过程的工序分成若干个模块，分别编写成子程
序，由主程序调用，完成对工件的加工。这种模块式的程序便于加工
精选文库
--
9
调试，优化加工工艺。
7) 特殊功能 在数控铣床上配置仿形软件和仿形装置，用传感器
对实物扫描及采集数据，经过数据处理后自动生成NC程序，进而实
现对工件的仿形加工，实现反向加工工程。总之，配置一定的软件和
硬件之后，能够扩大数控铣床的使用功能。
2. 数控铣床加工范围
1)平面加工：数控机床铣削平面[1]可以分为对工件的水平面(XY)
加工，对工件的正平面(XZ)加工和对工件的侧平面(YZ)加工。只要使
用两轴半控制的数控铣床就能完成这样平面的铣削加工。
2)曲面加工：如果铣削复杂的曲面则需要使用三轴甚至更多轴联
动的数控铣床。
3. 数控铣床的装备
1)夹具 数控铣床的通用夹具主要有平口钳、磁性吸盘和压板装
置。对于加工中、大批量或形状复杂的工件则要设计组合夹具，如果
使用气动和液压夹具，通过程序控制夹具，实现对工件的自动装缷，
则能进一步提高工作效率和降低劳动强度。
2)刀具 常用的刀具有立铣刀、端面铣刀、成形铣刀和孔加工刀具。
数控铣床操作
4．床鞍——安装在升降台的水平导轨上，实 现与主轴垂直的横向（Y）进给； 5．工作台——安装在床鞍的上导轨上，实现 与主轴垂直的纵向（X）进给； 6．冷却箱——冷却箱与冷却泵均置于床身底 部，结构紧凑； 7、润滑箱——自动滴油润滑站，安装于机床 左侧。
XKJ-5025型数控铣床外形图
主菜单
共二页，由最右边的软体键进行切换，有5 个菜单可选择。 第一页——位置、程序、偏置、参数、 诊断； 第二页——报警、图形、设置、机床、 索引。
子菜单
主菜单软体键连续按2次，进入该项的子菜单， 用最左端的软体键进行切换。 位置——相对、绝对、总和； 程序——MDI/模、程序、现/模、现/次、目录； 偏置——偏置、宏变量、宏变量； 参数——参数、螺补X、螺补Y、螺补Z、求助； 诊断——MT←→PC、PC←→NC、PC、状态、 求助
程序的检索
检索法 ①选择方式（EDIT或AUTO方式）； ②按程序软体键，显示程序； ③按地址“O”； ④键入要检索的程序号； ⑤按“CURSOR↓”键； ⑥检索结束时，在CRT画面显示检索出的程序 并在画面的右上部显示已检索的程序号。
扫描法 ①选择方式（EDIT或AUTO方式）； ②按程序软体键，显示程序； ③按地址“O”； ④按“CURSOR↓”键。EDIT方式时， 反复按“O”和“CURSOR↓”键，可逐 个显示存入的程序。当被存入的程序全 部显示出来后，便返回到第一个程序
2．圆料对刀（工件夹在三爪卡盘上） （1）选手轮方式； （2）先将铣刀摇至工件中心大致位置； （3）固定夹具：将磁性表座吸附在主轴上， 百分表测头对准工件圆柱面； （4）用手转动主轴并分别调整X、Y轴，使百 分表指针在1格（0.01m）内跳动； （5）Z轴摇至工件表面略微离开，用塞尺测量 间隙并记录； （6）打开（位置）主菜单中（总和）记录下 机床坐标。 注：Z轴应加上负的塞尺尺寸
CNC介绍
(5)驱动装置。驱动装置把经过伺服单元放大的指令信号变为机 械运动，通过机械连接部件驱动机床工作台，使工作台精确定 位或按规定的轨迹作严格的相对运动，加工出形状、尺寸与精 度符合要求的零件。目前常用的驱动装置有直流伺服电机和交 流伺服电机，交流伺服电机正逐渐取代直流伺服电机。
伺服单元和驱动装置合称为伺服驱动系统，它是机床工作 的动力装置，计算机数控装置的指令要靠伺服驱动系统付诸实 施，伺服驱动装置包括主轴驱动单元（主要控制主轴的速度）、 进给驱动单元（主要控制进给系统的速度和位置）。伺服驱动 系统是数控机床的重要组成部分。从某种意义上说，数控机床 的功能主要取决于数控装置，而数控机床的性能主要取决于伺 服驱动系统。 (6)机床本体。即数控机床的机械部件，包括主运动部件、进给 运动执行部件（工作台、拖板及其传动部件）和支承部件（床 身、立柱等），还包括具有冷却、润滑、转位和夹紧等功能的 辅助装置。加工中心类的数控机床还有存放刀具的刀库、交换 刀具的机械手等部件，数控机床机械部件的组成与普通机床相 似。由于数控机床高速度、高精度、大切削用量和连续加工的 要求，其机械部件在精度、刚度、抗振性等肯面要求更高。
数控机床简介
返回
数控火焰切割机
返回
数控火焰切割机
返回
数控三坐标测量机
数控三坐标测量机
返回
两轴控制
返回
两轴半控制
返回
三轴控制
返回
多轴控制
返回
多轴控制
返回
虚拟轴控制
虚拟轴控制
虚拟轴控制
虚拟轴控制
返回
一、数控机床概述
什么是数控：数字程序控制简称数控NC，通常用数控指
令控制机械运动。
什么是数控机床：采用数控技术的机床，或者说装备了
数控系统的机床。
数字控制机床是用数字代码形式的信息（程序指令）， 控制刀具按给定的工作程序、运动速度和轨迹进行自动
加工的机床，简称数控机床。
什么是加工中心：一般认为具备快速换刀机构的数控机
结束语
当今数控技术已进入新的发展时期，数控机床新结 构新品种不断出现。在汽车、航空航天、模具、医 疗器械、复合材料等加工领域中，新材料、新的加 工方法、新的加工理念不断出现，推动和丰富了传 统加工理论。研究数控技术，跟踪世界数控技术发 展潮流，不断提高数控技术水平，是摆在我们面前 一项重要任务。让我们共同努力，用创新的理念， 反复实践，不断探讨，在较短时间内，使我国数控 技术赶上世界先进水平。让数控技术为现代化建设 发挥更大作用。
一、数控机床概述
3、计算机数控装置 是数控机床的核心，接受输入装置的信息，经过控制软件的 处理，将指令输给伺服系统，控制机床运动部件按加工程序指 令运动。 4、伺服系统 它是数控系统的执行部分，把来自机床数控系统的脉冲信号 转换成机床移动部件的运动。（如伺服电机、电主轴 丝杠等） 5、可编程控制器（PLC）及电器控制装置 与CNC装置协调配合来共同完成机床的控制，接受CNC的 信息，并转换成控制信号，控制机床动作 6、检测反馈装置 对机床的运动速度、方向、位移量及加工状态加以检测，把 结果反馈给数控装置。分为半闭环和闭环两种。（如光电编码 器、光栅尺等）
数控技术铣床实训报告(3篇)
第1篇一、实训目的数控技术铣床实训是机械加工专业学生掌握数控铣床操作技能、熟悉数控铣床编程和加工工艺的重要实践环节。
通过本次实训，使学生能够：1. 熟悉数控铣床的结构、性能和操作方法；2. 掌握数控铣床编程的基本方法和技巧；3. 熟悉数控铣床加工工艺，提高加工精度；4. 培养学生的实际操作能力和团队协作精神。
二、实训内容1. 数控铣床概述数控铣床是一种采用数字控制技术的机床，通过计算机编程实现对铣削过程的自动化控制。
它具有高精度、高效率、自动化程度高等特点。
本次实训主要涉及数控铣床的结构、性能、操作方法及编程。
2. 数控铣床结构及性能（1）结构数控铣床主要由以下几个部分组成：1）床身：床身是机床的基础，承受机床的重量和切削力，保证机床的稳定性；2）主轴箱：主轴箱包括主轴、传动系统、润滑系统等，负责将电力转化为切削力；3）进给系统：进给系统包括进给电机、丝杠、导轨等，负责实现铣刀的进给运动；4）数控系统：数控系统是机床的大脑，负责接收编程指令、控制机床的运动和加工过程；5）工作台：工作台是放置工件的地方，可以安装夹具和工件。
（2）性能数控铣床具有以下性能特点：1）高精度：数控铣床加工精度高，可以达到0.01mm；2）高效率：数控铣床加工速度快，效率高；3）自动化程度高：数控铣床可以自动完成加工过程，减少人工干预；4）加工范围广：数控铣床可以加工各种复杂形状的工件。
3. 数控铣床操作方法（1）开机准备1）检查机床电源、气源是否正常；2）检查机床各部件是否完好，润滑系统是否正常；3）检查数控系统是否正常，程序是否正确。
（2）装夹工件1）选择合适的夹具；2）根据工件形状和加工要求，调整夹具；3）将工件放置在夹具上，并拧紧夹具。
（3）设置参数1）根据加工要求，设置主轴转速、进给速度等参数；2）设置刀具补偿、工件坐标系等参数。
（4）启动机床1）按下启动按钮，机床开始运行；2）观察机床运行情况，确保机床运行正常。
数控铣床加工
数控铣床加工数控铣床是出现对比早和使用对比早的数控机床，在制造中具有非常重要的地位，在汽车，航天，军工，模具等行业得到了广泛的应用。
一数控铣床按构造上分类⑴工作台升落式数控铣床这类数控铣床采纳工作台移动、升落，而主轴不动的方式。
小型数控铣床一般采纳此种方式。
⑵主轴头升落式数控铣床这类数控铣床采纳工作台纵向和横向移动，且主轴沿垂向溜板上下运动；主轴头升落式数控铣床在精度维持、承载重量、系统构成等方面具有许多优点，已成为数控铣床的主流。
⑶龙门式数控铣床这类数控铣床主轴能够在龙门架的横向与垂向溜板上运动，而龙门架那么沿床身作纵向运动。
大型数控铣床，因要考虑到扩大行程，缩小占地面积及刚性等技术上的咨询题，往往采纳龙门架移动式。
二数控铣床也能够按通用铣床的分类方法分类⑴数控立式铣床数控立式铣床在数量上一直占据数控铣床的大多数，应用范围也最广。
从机床数控系绕操纵的坐标数量来瞧，目前3坐标数控立铣仍占大多数；一般可进行3坐标联动加工，但也有局部机床只能进行3个坐标中的任意两个坐标联动加工(常称为2.5坐标加工)。
此外，还有机床主轴能够绕X、Y、Z坐标轴中的其中一个或两个轴作数控摆角运动的4坐标和5坐标数控立铣。
⑵卧式数控铣床与通用卧式铣床相同，其主轴轴线平行于水平面。
为了扩大加工范围和扩充功能，卧式数控铣床通常采纳增加数控转盘或万能数控转盘来实现4、5坐标加工。
如此，不但工件侧面上的连续回转轮廓能够加工出来，而且能够实现在一次安装中，通过转盘改变工位，进行“四面加工〞。
⑶立卧两用数控铣床目前，这类数控铣床已不多见，由于这类铣床的主轴方向能够更换，能到达在一台机床上既能够进行立式加工，又能够进行卧式加工，而同时具备上述两类机床的功能，其使用范围更广，功能更全，选择加工对象的余地更大，且给用户带来很多方便。
特殊是生产批量小，品种较多，又需要立、卧两种方式加工时，用户只需买一台如此的机床就行了。
1.1.2数控铣床的组成，工作原理及特点数控铣床的全然组成见图1，它由床身、立柱、主轴箱、工作台、滑鞍、滚珠丝杠、伺服电机、伺服装置、数控系统等组成。

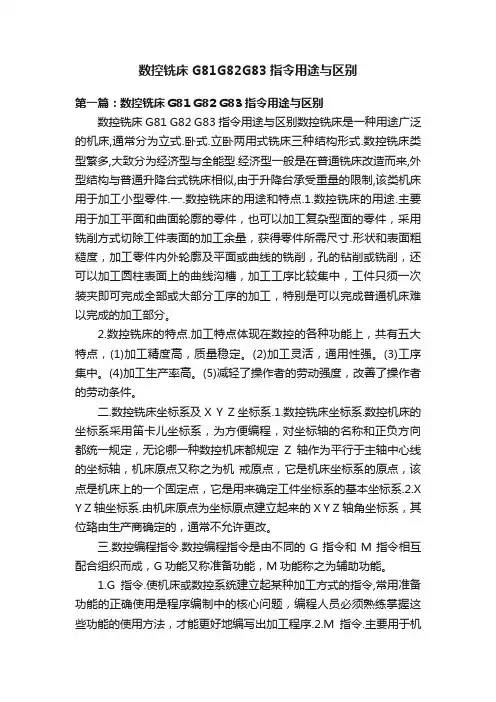

数控铣床G81G82G83指令用途与区别
