聚合物拉伸强度和断裂伸长率的测定
④ IV型试样形状及以下分别见图2-4和表1-4。
图2-4 IV型试样 表1-4 IV型试样尺寸(mm)
(2)试样类型的选择 不同的材料由于尺寸效应不同， 故应尽量减少缺陷和结构不均匀性对测定结果的影响，按 表2选用国家标准规定的拉伸试样类型以及相应的实验速 度。
III型仅用于测定拉伸强度
(3) 试样的制备及要求
度应为使试样能在0.5~5min试验时间内断裂的最 低速度)。 • 3、 选择合适的夹具 ，样品在上下夹具上夹牢。夹
试样时，应试样的中心线与上下夹具中心线一致。 • 4、联接测试软件，测试。自动记录结果。 • 5、重复上述操作，测量下一个试样。
数据处理
• 1、拉伸强度δt 的计算 δt=[P/(bd)]X104 (Pa)
高分子物理实验
聚合物拉伸强度和断裂伸长率的 测定
指导教师：张予东 实 验 室： 化学院218
实验目的 实验原理 实验仪器 实验步骤 数据处理
实验目的
• 通过实验了解聚合物材料拉伸强度及断裂 伸长率的意义，熟悉它们的测试方法；
• 通过测试应力-应变曲线来判断不同聚合物 材料的力学性能。
实验原理
• 为了评价聚合物材料的力学性能，通常用 等速施力下所获得的应力-应变曲线来进行 描 述。
• (b)的特点是硬而脆。拉伸强 度和弹性模量较大，断裂伸长 率小，如聚苯乙烯等。
(c)的特点是硬而强。拉伸强度和 弹性模量大，且有适当的伸长率 ，如硬聚氯乙烯等。
(d)的特点是软而韧。断裂伸长率 大，拉伸强度也较高，但弹性模 量低，如天然橡胶、顺丁橡胶等 。
(e)的特点是硬而韧。弹性模量大 、拉伸强度和断裂伸长率也大， 如聚对苯二甲酸乙二醇酯、尼龙 等。
• 应力是指拉伸力引起的在试样内部单位截 面上产生的内力；
• 应变是指试样在外力作用下发生形变时， 相对其原尺寸的相对形变量。
• 不同种类聚合物有不同的应力-应变曲线。
1、应力—应变曲线
2、由于不同的高分子材料，在结构上不同，表现为 应力-应变曲线的形状也不同。目前大致可归纳成5 种类型
• (a)的特点是软而弱。拉伸强 度低，弹性模量小，且伸长率 也不大，如溶胀的凝胶等。
式中 P-----最大破坏载荷，N； b-----试样宽度，cm； d-----试样厚度，cm。
• 2、断裂伸长率εt 的计算 εt=[(L-L0)/ L0 X100%
式中 L0-----试样的初始标线间的有效距离，cm; L-------试样断裂时标线间的有效距离，cm.
注意事项
• 为了仪器的安全，测试前应根据自己试样 的长短，设置动横梁上下移动的极限；
材料
1、 材料试样 (1) 试样的类型和尺寸
① I型试样 I型试样形状及尺寸分别见图2-1 和表1-1。
图2-1 I型试样
• ② II型试样 II型试样形状及尺寸分别见图2-2和表1-2 。
图2-2 II型试样 表1-2 II型试样尺寸
③ III型试样形状及尺寸分别见图2-3和表1-3。
图2-3 III型试样 表1-3 III型试样尺寸(mm)
①试样制备和外观检查，按GB 1040规定 进行。
②试样厚度除表中规定外，板材厚度 d≤l0mm时，可用原厚为试样厚度；当厚度 d>10mm时，应从两面等量机械加工至10mm ，或按产品标准规定加工。
③每组试样不少于5个。
WDW-20E微机控制电子万能试验机
实验步骤
• 1、接通试验机电源，预热30min。 • 2、选择试验方式(拉伸方式)和拉伸速度(拉伸速Biblioteka 高分子材料的典型应力-应变特征
性能 软而弱 硬而脆 硬而强 软而韧 硬而韧
模量 低 高 高 低 高
屈服应力 低 无 高 低 高
拉伸强度 低 中等 高 中等 高
断裂伸长 中等 低 中等 高 高
实验仪器
• 采用济南恒思盛大仪器有限公司产WDW20E微机控制电子万能试验机。最大测量负 荷20kN,速度0.1mm/min～300 mm/min，试 验类型有拉伸、压缩、弯曲、剪切等。
• 夹具安装应注意上下垂直在同一平面上， 防止实验过程中试样性能受到额外剪切力 的影响.
思考题
• 如何根据聚合物材料的应力——应变曲线来 判断材料的性能？
聚合物材料测试方法
平稳释放摆锤，从表盘读取试样断裂能；
计算试验结果
n
An bd
k
3Ak 2bd
38
悬臂梁冲击强度
试样一端固定一端自由 摆锤冲击试样自由端
摆锤
试 样
夹
夹
具
具
39
试样形状和尺寸
45o
试样长度 试样厚度 试样宽度
63.5 12.7 4~12.7
V型缺口角度 缺口剩余厚度 缺口底部曲率半径
45o 10.16 0.25
配不同吨位的传感器、夹具和附件实现一机多用，
完成拉、压、弯、剪、剥离、撕裂、摩擦系数、
扭转等功能 。
27
28
29
试验步骤
准备试样——做标距、测量尺寸； 用夹具夹持试样 选定试验量程和拉伸速度，进行试验 记录试验数据 计算试验结果
t
F bd
t
L
Lo Lo
100
30
§1-3 聚合物弯曲试验
符号 W d b R
名称 顶部宽度
厚度 平行部分宽度
半径
尺寸 25 2 6 14/25
23
III型试样——热固性塑料（填充和纤维增强塑料）
符号
名称
L
试样总长
W 端部宽度
C 平行部分长度
d 平行部分厚度
尺寸 110 45 9.5 3.2
符号
名称
b 平行部分宽度
d1 端部厚度
R1 表面半径
R2 侧面半径
有缺口大试样 120
无缺口小试样 55
有缺口小试样 55
L
b
d
15 10
15 10
6
4
6
4
dk — 1/3d — 1/3d
聚酯 拉伸强度 断裂伸长率
聚酯的拉伸强度和断裂伸长率1. 聚酯的概述聚酯是一种合成聚合物，由酯基组成。
它是一种重要的工程塑料，具有优异的物理和化学性质。
聚酯广泛应用于纺织品、塑料瓶、薄膜、电子器件等领域。
在本文中，我们将重点探讨聚酯的拉伸强度和断裂伸长率这两个重要的力学性能参数。
2. 拉伸强度的定义和测试方法拉伸强度是指材料在受力作用下的抗拉能力，即材料在拉伸过程中所能承受的最大拉力。
它是衡量材料强度的重要参数之一。
拉伸强度的测试通常使用万能试验机进行。
首先，将聚酯样品切割成一定的尺寸，然后将其夹在夹具之间。
试验机通过施加拉力来逐渐拉伸样品，直到样品发生断裂。
在测试过程中，试验机会记录下施加的拉力和样品的伸长量。
通过分析拉力-伸长曲线，可以确定样品的拉伸强度。
3. 断裂伸长率的定义和测试方法断裂伸长率是指材料在断裂前的拉伸过程中的伸长量与原始长度之比。
它是衡量材料韧性和可延展性的重要指标。
断裂伸长率的测试也使用万能试验机进行。
在拉伸过程中，试验机会记录下样品的伸长量和施加的拉力。
断裂伸长率可以通过计算拉伸过程中伸长量与原始长度之比来获得。
4. 聚酯的拉伸强度和断裂伸长率的影响因素聚酯的拉伸强度和断裂伸长率受多种因素的影响。
以下是一些常见的影响因素：4.1 聚酯的分子结构聚酯的分子结构对其力学性能有重要影响。
分子链的长度、分支度和取向等因素会影响聚酯的拉伸强度和断裂伸长率。
一般来说，分子链越长、分支度越低、取向越好的聚酯具有较高的拉伸强度和较低的断裂伸长率。
4.2 聚酯的热处理热处理可以改变聚酯的分子结构和晶体结构，从而影响其力学性能。
适当的热处理可以提高聚酯的拉伸强度和断裂伸长率。
4.3 聚酯的添加剂添加剂可以改变聚酯的力学性能。
例如，添加增韧剂可以提高聚酯的断裂伸长率，而添加增强剂可以提高聚酯的拉伸强度。
5. 聚酯的应用聚酯由于其优异的物理和化学性质，在多个领域得到广泛应用。
5.1 纺织品聚酯纤维具有良好的强度和耐磨性，广泛用于制作衣物、床上用品和家居纺织品等。
聚合物拉伸强度和断裂伸长率的测定
实验4 聚合物拉伸强度和断裂伸长率的测定1. 实验目的（1）熟悉高分子材料拉伸性能测试标准条件和测试原理。
（2）掌握测定聚合物拉伸强度和断裂伸长率的测定方法。
（3）考察拉伸速度对聚合物力学性能的影响。
2. 实验原理拉伸试验是在规定的试验温度、试验速度和湿度条件下，对标准试样沿其纵轴方向施加拉伸载荷，直到试样被拉断为止。
基本公式：L L L -=ε （2－13）A F =σ （2－14）)(000L L A FL E -==εσ （2－15）式中，ε伸长率即应变；σ为应力；L 为样品某时刻的伸长；0L 为初始长度；0A 为初始横截面积；F 为拉伸力；E 为拉伸模量。
聚合物的拉伸性能可通过其应力－应变曲线来分析，典型的聚合物拉伸应力－应变曲线如图2－28（左）所示。
在应力－应变曲线上，以屈服点为界划分为两个区域。
屈服点之前是弹性区，即除去应力后材料能恢复原状，并在大部分该区域内符合虎克定律。
屈服点之后是塑性区，即材料产生永久性变形，不再恢复原状。
根据拉伸过程中屈服点的表现，伸长率的大小以及其断裂情况，应力－应变曲线大致可分为如图2－28（右）所示的五种类型：①软而弱；②硬而脆；③硬而强；④软而强；⑤硬而韧。
图2－28 五种典型聚合物拉伸应力－应变曲线1－软而弱；2－硬而脆；3－硬而强；4－软而强；5－硬而韧本实验在不同应变速度下测定聚乙烯的应力－应变曲线。
将已知长度和横截面积的样品，夹在两个夹具之间，以恒速拉伸至断裂，测定应力随伸长的变化。
分析在不同应变速度时测定的数据，可以了解材料的强度、韧性及极限性能。
有合适的样品架或可设法固定住的聚合物都可进行本实验。
均匀的样品重复性可优于±5％。
但由于制各样品和实验操作中存在的一些不可避免的可变因素，使重复性比此数值要差些。
3. 实验设备和材料（1）仪器设备万能电子拉力机(日本岛津AG－lOKNA)，游标卡尺、直尺。
万能电子拉力机测试主体结构示意图，如图2－29所示。
实验四 聚合物材料力学性能的测试
实验六聚合物材料拉伸性能的测试一、实验目的：1、通过实验了解聚合物材料拉伸强度及断裂伸长率的意义。
2、熟悉它们的测试方法3、通过测试应力—应变曲线来判断聚合物材料的力学性能。
二、实验原理：为了评价聚合物材料的力学性能。
通常用等速施力下所获得的应力—应变曲线来进行描述。
这里所谓应力是指拉伸力引起的在试样内部单位截面上产生的内应力而应变是指试样在外力作用下发生形变时，相对其原尺寸的相对形变量。
材料的组成、化学结构及聚态结构都会对应力与应变产生影响。
应力—应变实验所得的数据也与温度、湿度、拉伸速度有关，因此应规定一定的测试条件。
三、主要仪器设备及原料：1、主要仪器设备：万能试验机2、主要原料：各种高分子试样四、操作方法和实验步骤：1、试样制备拉伸实验中所用的试样依据不同材料加工成不同形状和尺寸。
每组试样应不少于5个。
试验前需对试样的外观进行检查试样，表面平整无气泡、裂纹、分层和机械损伤等缺陷。
另外为了减小环境对试样性能的影响，应在测试前将试样在测试环境中放置一定时间，使试样与测试环境达到平衡。
一般试样越厚，放置时间应越长。
具体按国家标准规定。
2、拉伸性能的测试①将合格试样编号并在试样平行部分划二标线，即标距。
测量试样工作段任意三处宽度和厚度，取其平均值。
②安装拉伸试验用夹具。
③调整引伸计标距至规定值。
④装夹试样，要使试样纵轴与上下夹头的中心线重合。
⑤在工作段装夹大变形引伸计，使引伸计中心线与上下夹头的中心线重合。
⑥录入试样信息并按照标准设置试验条件。
⑦联机。
检查屏幕显示的试验信息是否正确，如有不适之处进行修改，然后对负荷清零、轴向变形清零、位移清零。
按“试验开始”键进行试验。
⑦横梁以设定的速度开始移动，同时屏幕显示出试验曲线，根据需要可随时打开想要观察的曲线。
如应力—应变曲线、负荷—变形曲线等多种曲线⑧观察试样直到被拉断为止，按“试验结束”键结束试验。
按“数据管理”键查看试验结果。
五、实验报告：1、简述实验原理。
防水涂料模拟考试二
防水涂料模拟考试二————————————————————————————————作者：————————————————————————————————日期：防水涂料模拟试卷二一、填空题1、聚合物水泥防水涂料的试样制备。
为方便脱模，模具表面可用或进行处理。
2、聚合物水泥防水涂料的试样制备时分涂覆，后道涂覆应在前道涂层实干后进行，在之内使试样厚度达到3、聚合物水泥防水涂料的试样浸碱，取出后用水充分冲洗，擦干后放入的干燥箱中烘，取出后冷却至室温，用切片机冲切成哑铃形试件，按规定测定拉伸性能。
4、聚合物水泥防水涂料的不透水性的测定。
涂膜试样脱模后切取的试件，按有关标准的规定进行试验。
5、聚合物水泥防水涂料的不透水性的试验压力，保持压力。
6、聚合物水泥防水涂料的抗渗性砂浆试件制备，以砂浆试件在压力下透水为准，确定水灰比。
7、聚合物水泥防水涂料的抗渗性砂浆试件制备后需进行抗渗试验，水压从开始，恒压后增至，以后每隔增加。
直至三个试件全部透水。
8、聚合物水泥防水涂料的涂膜抗渗性试验。
在三个试件的均匀涂抹混合好的试样，第一道厚，在再涂第二道，使涂膜总厚度为。
9、聚合物水泥防水涂料的涂膜抗渗性试验。
待第二道涂膜干燥后，将制备好的抗渗试件放入中放置，养护条件为：，10、水乳型沥青防水涂料物理力学性能中L型及H型材料，其耐热度观察不应出现现象。
11、水乳型沥青防水涂料物理力学性能中L型及H型材料，其表干时间指标为，实干时间指标为。
12、水乳型沥青防水涂料物理力学性能中L型材料低温测试温度为，H型材料为。
13、水乳型沥青防水涂料物理力学性能中L型材料在经老化条件处理的试件，低温测试温度为，H型材料为。
14、水乳型沥青防水涂料物理力学性能中L型及H型材料，其断裂伸长率指标均为。
15、水乳型沥青防水涂料在涂膜制备前，及所用在标准试验条件下放置。
16、水乳型沥青防水涂料涂膜制备时，在称取所需的试验样品量，保证最终涂膜厚度。
17、水乳型沥青防水涂料涂膜制备时，样品分3~5次涂覆（每次间隔）最后一次将表面刮平，在标准试验条件养护后脱膜，避免涂膜变形、开裂（宜在低温箱中进行），涂膜翻个面，底面朝上，在电热鼓箱中养护，再在标准条件下养护。
拉伸试验报告

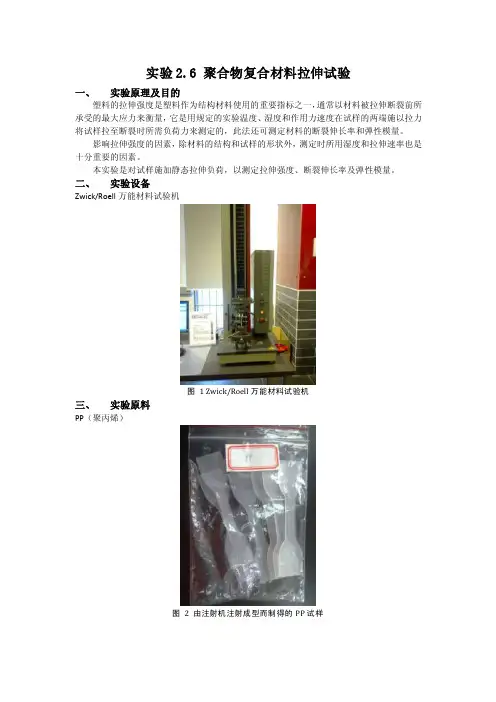

实验2.6 聚合物复合材料拉伸试验一、实验原理及目的塑料的拉伸强度是塑料作为结构材料使用的重要指标之一，通常以材料被拉伸断裂前所承受的最大应力来衡量，它是用规定的实验温度、湿度和作用力速度在试样的两端施以拉力将试样拉至断裂时所需负荷力来测定的，此法还可测定材料的断裂伸长率和弹性模量。
影响拉伸强度的因素，除材料的结构和试样的形状外，测定时所用湿度和拉伸速率也是十分重要的因素。
本实验是对试样施加静态拉伸负荷，以测定拉伸强度、断裂伸长率及弹性模量。
二、实验设备Zwick/Roell万能材料试验机图 1 Zwick/Roell万能材料试验机三、实验原料PP（聚丙烯）图 2 由注射机注射成型而制得的PP试样四、实验步骤1.取四个PP试样，用游标卡尺测量中间段的宽度和厚度，每个项目测三次后去平均值。
记录下测得的数据。
2.打开Zwick万能材料试验主机电源，静候数秒，以待机器系统检测。
3.打开TestXpertⅡ测试软件，选取拉伸测试程序，编辑测试程序。
4.按主机“ON”按钮，以使主机与程序相连。
5.调整夹具的高度，以使夹具能充分夹紧试样。
6.用夹具夹持试验上端，保证垂直性，否则下端夹具无法顺利夹持试验。
图 3 已夹持好的试样7.放开下端夹具，点击“力清零”图标，以使力值清零。
然后再夹紧下端。
8.输入已测量好的宽度、厚度，设置拉伸速度。
9.点击“Start”图标，开始测试。
图 4 正在拉伸的试样10.拉伸断裂后，程序自动计算测试结果并作出图标。
11.取出试样。
12.点击“起始位置”图标以使夹具恢复到设定位置（或自动恢复到设定值），开始下一次测试。
13.所有测试结束后，保存测试结果文件，另存为*.zs2格式的文件。
退出程序。
14.关闭主机电源，清理工作台。
五、实验结论第一次拉伸时，设定拉伸速度为2mm/min，由于拉伸速度过慢，导致PP拉伸段再结晶，形成纤维组织，拉伸强度反而增大，在拉伸时间持续80分钟后，试样仍然无法拉断。
拉伸强度与断裂伸长率 冲击强度
试样编号 截面积 mm2 1 40 上屈服应力 下屈服应力 最大负荷点 最大负荷 N Mpa Mpa 强度 Mpa 33.603 最大负荷 点伸长率 断裂负荷 N 拉伸强度 Mpa 断裂负荷 点伸长率
3 4 5 6 平均值
40.000 40.000 40.000 40.000 40.000
最大负荷 点伸长率 % 15.541
断裂负荷 N
拉伸强度 Mpa
16.240 13.411 14.493 13.753 12.667 14.351
972.120 591.585 604.956 492.611 490.887 369.794 586.992
24.303 14.790 15.124 12.315 12.272 9.245 14.675
33.602 21.379 22.170 21.263 21.176 22.099 23.615
1409.202 883.498 934.196 872.155 924.505 920.098 99.355 21.084 23.113 23.002 24.645
22.305 21.359 21.120 22.109 23.647
33.602 21.379 22.170 21.263 21.176 22.099 23.615
1409.202 883.498 934.196 872.155 924.505 920.098 990.609
35.230 22.087 23.355 21.084 23.113 23.002 24.645
断裂负荷 点伸长率 % 320.996
251.890 393.789 262.837 251.822 186.894 278.038
防水涂料模拟试卷B
第二分册建筑材料第四篇防水材料18、防水涂料模拟试卷(A)一、填空题1、聚合物水泥防水涂料的试样制备。
为方便脱模，模具表面可用或进行处理。
2、聚合物水泥防水涂料的试样制备时分涂覆，后道涂覆应在前道涂层实干后进行，在之内使试样厚度达到。
3、聚合物水泥防水涂料的试样浸碱，取出后用水充分冲洗，擦干后放入的干燥箱中烘，取出后冷却至室温，用切片机冲切成哑铃形试件，按规定测定拉伸性能。
4、聚合物水泥防水涂料的不透水性的测定。
涂膜试样脱模后切取的试件，按有关标准的规定进行试验。
5、聚合物水泥防水涂料的不透水性的试验压力，保持压力。
6、聚合物水泥防水涂料的抗渗性砂浆试件制备，以砂浆试件在压力下透水为准，确定水灰比。
7、聚合物水泥防水涂料的抗渗性砂浆试件制备后需进行抗渗试验，水压从开始，恒压后增至，以后每隔增加。
直至三个试件全部透水。
8、聚合物水泥防水涂料的涂膜抗渗性试验。
在三个试件的均匀涂抹混合好的试样，第一道厚，在再涂第二道，使涂膜总厚度为。
9、聚合物水泥防水涂料的涂膜抗渗性试验。
待第二道涂膜干燥后，将制备好的抗渗试件放入。
中放置，养护条件为：，。
10、水乳型沥青防水涂料物理力学性能中L型及H型材料，其耐热度观察不应出现现象。
11、水乳型沥青防水涂料物理力学性能中L型及H型材料，其表干时间指标为，实干时间指标为。
12、水乳型沥青防水涂料物理力学性能中L型材料低温测试温度为，H 型材料为。
13、水乳型沥青防水涂料物理力学性能中L型材料在经老化条件处理的试件，低温测试温度为，H型材料为。
14、水乳型沥青防水涂料物理力学性能中L型及H型材料，其断裂伸长率指标均为。
15、水乳型沥青防水涂料在涂膜制备前，及所用在标准试验条件下放置。
16、水乳型沥青防水涂料涂膜制备时，在称取所需的试验样品量，保证最终涂膜厚度。
17、水乳型沥青防水涂料涂膜制备时，样品分3~5次涂覆（每次间隔），最后一次将表面刮平，在标准试验条件养护后脱膜，避免涂膜变形、开裂（宜在低温箱中进行）。
【机械加工】聚合物拉伸强度和断裂伸长率的测定
【机械加工】聚合物拉伸强度和断裂伸长率的测定聚合物是由多个单元分子组合而成的高分子化合物。
由于其物理和化学特性的独特组合，聚合物广泛应用于各种领域，如制造业、医学、航空航天等。
聚合物材料的长期使用性能依赖于其力学性能，其中拉伸强度和断裂伸长率是最重要的力学性能参数之一。
本文将介绍聚合物拉伸强度和断裂伸长率的测定方法。
1. 聚合物拉伸强度的测定拉伸强度是指在材料拉伸过程中，断裂前材料承受的最大力值。
聚合物材料的拉伸强度测定可以通过多种测试方法来实现，其中比较常见的方法有万能试验机和拉字符。
（1）万能试验机测定方法万能试验机是一种常见的力学测试设备，可以用于材料的弯曲、压缩和拉伸等测试。
在拉伸测试中，试样被拉伸，同时在试样两端固定的夹具上施加上下两个称重传感器，记录试验过程中材料的伸长量和所承受的拉力，计算出材料的拉伸强度。
（2）拉字符测定方法断裂伸长率是指在材料拉伸过程中，试样破裂前伸长的长度与试样初始长度之比。
这个参数是用来描述聚合物材料在受压力下发生拉伸变形时，它能够延长到多大的程度，从而在很大程度上反映出材料的拉伸性能。
测试断裂伸长率的方法通常使用拉字符等拉伸测试设备。
其测试方法如下：首先，在试样的中心位置与试样的两端使用标记刻度。
之后，将试样插入拉字符夹口，并通过万能试验机或原始数据记录仪等设备来施加拉伸载荷使试样开始拉伸。
当试样达到承载极限或破折点时，即被拉断时，我们会注意到在拉伸成功的断口处可以看到有一个明显的断点。
通过量度试样在破裂时断口前后的距离，就可以计算出试样的断裂伸长率。
综上所述，拉伸强度和断裂伸长率是用来描述聚合物材料的重要力学性能参数，对于聚合物的研发、生产、市场应用等过程十分重要。
通过选择合适的测试方法和设备，对聚合物的性能进行准确、快速和有效的测试，可以帮助人们更好地了解聚合物材料的力学性能，并提高聚合物材料的生产和应用效率。
聚合物参数
聚合物参数聚合物参数是指聚合物的一些特性和性能指标，它们对于聚合物的应用和性能起到了重要的影响。
本文将介绍一些常见的聚合物参数，并对其进行详细解释。
聚合度是聚合物参数中的一个重要指标，它表示聚合物链中重复单元的个数。
聚合度越高，聚合物的分子量就越大，从而影响其物理性质和性能。
聚合度的确定可以通过聚合反应的程度来衡量，一般可以通过核磁共振（NMR）等技术进行测定。
分子量是聚合物参数中的另一个重要指标，它表示聚合物链的平均重复单元个数。
分子量的大小直接影响着聚合物的物理性质和性能，如聚合物的溶解性、流动性等。
分子量可以通过凝胶渗透色谱（GPC）等技术进行测定，常用单位有克/摩尔和克/升。
玻璃化转变温度（Tg）是聚合物参数中的一个重要指标，它表示聚合物由玻璃态转变为橡胶态的温度。
Tg的大小直接影响着聚合物的硬度、刚性和脆性等性质。
Tg的测定可以通过差示扫描量热法（DSC）等技术进行，常用单位为摄氏度。
熔融温度是聚合物参数中的另一个重要指标，它表示聚合物由固态转变为液态的温度。
熔融温度的大小决定了聚合物的加工工艺和性能。
熔融温度的测定可以通过热差示扫描量热法（DSC）等技术进行，常用单位为摄氏度。
拉伸强度是聚合物参数中的一个关键指标，它表示聚合物在拉伸过程中所能承受的最大应力。
拉伸强度的大小直接影响着聚合物的韧性和抗拉性能。
拉伸强度的测定可以通过拉伸试验等方法进行，常用单位为兆帕斯卡。
断裂伸长率是聚合物参数中的另一个关键指标，它表示聚合物在断裂前的拉伸变形程度。
断裂伸长率的大小反映了聚合物的韧性和延展性能。
断裂伸长率的测定可以通过拉伸试验等方法进行，常用单位为百分比。
热导率是聚合物参数中的一个重要指标，它表示聚合物导热性能的能力。
热导率的大小直接影响着聚合物的热传导效率和散热性能。
热导率的测定可以通过热导仪等设备进行，常用单位为瓦特/米·开尔文。
介电常数是聚合物参数中的另一个重要指标，它表示聚合物对电场的响应能力。
