洛氏及表面洛氏检测方法
洛氏硬度（HR）测试试验
洛氏硬度（HR）测试试验洛氏硬度（HR）试验方法是以金刚石圆锥或钢球作压头压入金属表面，先后两次施加载荷: 初负荷(通常10kg)及总负荷(初负荷加主负荷) 60、100、150kg,，由两次负荷压痕深度之差，求得洛氏硬度。
检测目的：检测材质洛氏硬度值（需要请点击头像）检测范围：石油管道，锅炉，液化气罐等压力容器，金属及合金等制品洛氏硬度按所选压头和负荷不同分为15种, 以HRA、HRC、HRB 最为常用：HRA是采用60Kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料。
例如：薄板、硬质合金、表面淬火等。
HRB 是采用100Kg载荷和直径1.58mm淬硬的钢球求得的硬度，用于硬度较低的材料。
例如：低中碳钢、退火钢、铜合金、硬铝合金、软钢、有色金属、退火钢、铸铁等。
HRC 是采用150Kg载荷和钻石锥压入器求得的硬度，用于硬度较高的材料。
例如：淬火钢、调质钢等洛氏硬度试验标准ASTM E18-14金属材料洛氏硬度标准试验方法GB/T 230.1-2009金属材料洛氏硬度试验第1部分:试验方法(A、B、C、D、E、F、G、H、K、N、T标尺)ISO 6508-1:2005金属材料洛氏硬度试验第1部分:试验方法(A、B、C、D、E、F、G、H、K、N、T 标尺)JIS Z 2245-2005洛氏硬度试验方法EN ISO 6508-1:2005金属材料洛氏硬度试验第1部分:试验方法(A、B、C、D、E、F、G、H、K、N、T 标尺)DIN EN ISO 6508-1:2006金属材料洛氏硬度试验第1部分:试验方法(A、B、C、D、E、F、G、H、K、N、T 标尺)洛氏硬度优缺点洛氏硬度试验的优缺点：优点是操作迅速、简便，硬度值可从表盘上直接读出；压痕较小，可在工件表面试验；可测量较薄工件的硬度，因而广泛用于热处理质量的检验。
缺点是精确性较低，硬度值重复性差、分散度大，通常需要在材料的不同部位测试数次，取其平均值来代表材料的硬度。

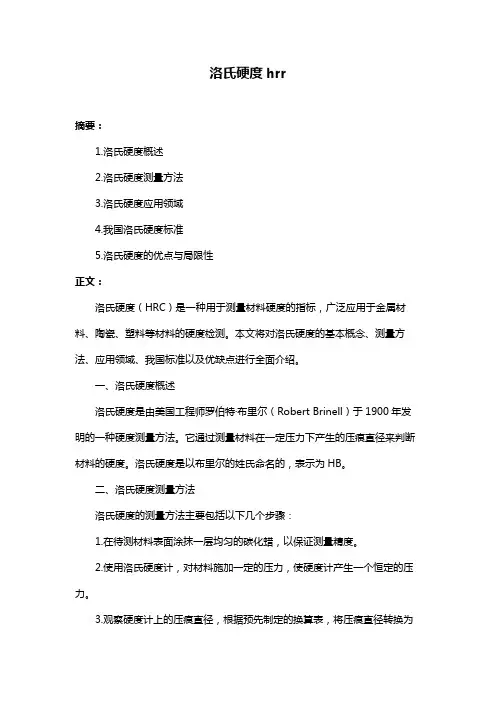

洛氏硬度hrr
洛氏硬度hrr摘要：1.洛氏硬度概述2.洛氏硬度测量方法3.洛氏硬度应用领域4.我国洛氏硬度标准5.洛氏硬度的优点与局限性正文：洛氏硬度（HRC）是一种用于测量材料硬度的指标，广泛应用于金属材料、陶瓷、塑料等材料的硬度检测。
本文将对洛氏硬度的基本概念、测量方法、应用领域、我国标准以及优缺点进行全面介绍。
一、洛氏硬度概述洛氏硬度是由美国工程师罗伯特·布里尔（Robert Brinell）于1900年发明的一种硬度测量方法。
它通过测量材料在一定压力下产生的压痕直径来判断材料的硬度。
洛氏硬度是以布里尔的姓氏命名的，表示为HB。
二、洛氏硬度测量方法洛氏硬度的测量方法主要包括以下几个步骤：1.在待测材料表面涂抹一层均匀的碳化蜡，以保证测量精度。
2.使用洛氏硬度计，对材料施加一定的压力，使硬度计产生一个恒定的压力。
3.观察硬度计上的压痕直径，根据预先制定的换算表，将压痕直径转换为洛氏硬度值。
4.重复以上步骤，取平均值作为最终的洛氏硬度。
三、洛氏硬度应用领域洛氏硬度广泛应用于以下领域：1.金属材料：用于检测金属材料的硬度，以评估其强度和韧性。
2.陶瓷：用于测量陶瓷材料的硬度，以评估其耐磨性和抗压强度。
3.塑料：用于检测塑料材料的硬度，以评估其耐磨性和抗压性能。
4.矿物：用于测量矿物材料的硬度，以评估其在工业领域的应用价值。
四、我国洛氏硬度标准我国制定的洛氏硬度标准为GB/T 230.1-2018《金属材料洛氏硬度试验第一部：试验方法》。
该标准规定了洛氏硬度的测量方法、试验设备、试验步骤和结果处理等内容，为我国洛氏硬度测量提供了统一的技术要求。
五、洛氏硬度的优点与局限性优点：1.操作简便，测量速度快。
2.适用范围广泛，可测量多种材料。
3.测量结果具有一定的可靠性和重复性。
局限性：1.对硬度较低的材料，测量结果不够准确。
2.受试样制备和试验环境等因素影响较大。
3.不能直接反映材料的塑性和韧性等性能。
总之，洛氏硬度作为一种常用的硬度测量方法，在实际应用中具有一定的优势，但也存在一定的局限性。
洛氏硬度文档
洛氏硬度简介洛氏硬度（Rockwell Hardness）是衡量材料硬度的一种常用方法。
它通过在被测材料表面施加静态或动态载荷后，测量材料的回弹深度来确定硬度值。
洛氏硬度测试方法广泛应用于金属和非金属材料的硬度测试。
测试原理洛氏硬度测试原理基于一个简单的概念：用一定的载荷压在材料表面上，通过测量载荷卸载后的回弹深度来计算材料的硬度值。
洛氏硬度测试可分为三个步骤：预载荷、主载荷和测量深度。
1.预载荷：首先在材料表面施加一定的预载荷，将钢球或钻头预先压入材料表面。
这个预载荷的目的是消除材料表面的不均匀性，确保后续的测试能够准确测量硬度。
2.主载荷：在预载荷阶段结束后，用一定的力量施加在预先压入的位置上。
这个力量持续一段时间，使钢球或钻头进一步压入材料表面。
载荷卸载后，测量材料的回弹深度。
3.测量深度：通过测量载荷卸载后钢球或钻头的回弹深度来确定洛氏硬度值。
有几种不同的洛氏硬度标准，它们使用不同的力量和尺寸的压头（钢球或钻头）。
洛氏硬度标度常见的洛氏硬度标度有A、B、C、D、E、F、G、H、K等。
不同的标度适用于不同类型的材料。
•A标度：适用于软质材料，如铅、锡、铝等。
•B标度：适用于一般金属材料，如钢和铜。
•C标度：适用于淬火钢、淬火铸铁和有机玻璃等。
•D标度：适用于冷轧冷硬钢板和钢线等。
•E标度：适用于弹性模量大的材料，如弹簧钢和球墨铸铁。
•F标度：适用于薄镀层材料，如镀锡板。
•G标度：适用于深层渗碳材料，如大型齿轮、轴承和滚珠螺杆等。
•H标度：适用于铸造硬度薄壳件，如铸造铝合金和铸造铜合金。
•K标度：适用于轻金属和热处理均匀材料，如铝和锌。
示例下面通过一个示例来说明如何使用洛氏硬度测试：1.准备工作：选择适当的洛氏硬度标度和测试载荷，根据被测材料的类型。
清洁被测表面，确保表面平整。
2.预载荷：将试验装置上的压头（钢球或钻头）轻轻压在被测表面上，给予预设的预载荷。
持续一段时间，使压头充分渗透到材料中。
洛氏硬度测试实验操作方法和步骤
洛氏硬度测试实验操作方法和步骤洛氏硬度测试是一种常用的材料硬度测试方法,常用于评估材料的弹性、强度和耐磨性等特性。
下面是洛氏硬度测试实验操作方法和步骤的详细介绍。
1. 准备实验设备首先需要准备洛氏硬度测试实验设备,包括硬度计、测试刀、试验板、压入器等。
其中硬度计是测试洛氏硬度的重要工具,需要选择适当的型号。
硬度计的选择要根据被测试材料的硬度范围和测试要求来决定。
2. 测量硬度将测试刀切割一片试验板,使其具有一定的形变,然后将其压入硬度计的压入器中。
通过调整压入器的压入程度,控制试验板受到的硬度压力,从而测量试验板硬度值,得出硬度计读数。
硬度值的单位为莫氏硬度(H)。
3. 计算洛氏硬度根据洛氏硬度计算公式,可以计算出洛氏硬度值。
公式为:洛氏硬度(H) = 104 - 2 ×接触面积×压入程度/25其中,接触面积是指试验板与硬度计接触面积,压入程度是指试验板受到的硬度压力。
4. 数据处理测量得到的硬度值需要进行处理,以确保结果的准确性和一致性。
通常需要将测量结果进行标准化,然后将其转换为常用的硬度单位,如莫氏硬度(H)或布氏硬度(HB)等。
5. 实验结果分析根据实验结果,可以对被测试材料的性能进行分析和评估。
一般来说,洛氏硬度测试可以用于检测材料的弹性、强度和硬度,以及评估材料的耐磨性等特性。
通过实验结果的分析,可以确定被测试材料在不同条件下的性能变化,为材料的设计和改进提供参考。
洛氏硬度测试是一种常用的材料硬度测试方法,具有操作简单、结果准确、数据可靠等优点。
通过实验操作方法和步骤的详细介绍,可以更好地理解和应用洛氏硬度测试方法。

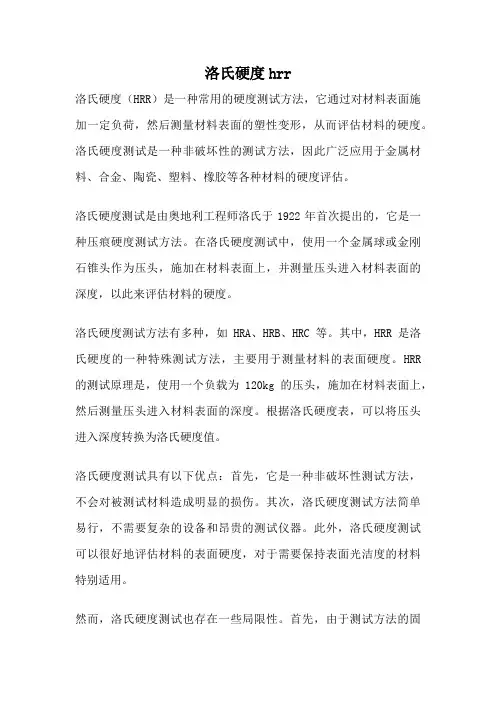

洛氏硬度hrr
洛氏硬度hrr洛氏硬度（HRR）是一种常用的硬度测试方法，它通过对材料表面施加一定负荷，然后测量材料表面的塑性变形，从而评估材料的硬度。
洛氏硬度测试是一种非破坏性的测试方法，因此广泛应用于金属材料、合金、陶瓷、塑料、橡胶等各种材料的硬度评估。
洛氏硬度测试是由奥地利工程师洛氏于1922年首次提出的，它是一种压痕硬度测试方法。
在洛氏硬度测试中，使用一个金属球或金刚石锥头作为压头，施加在材料表面上，并测量压头进入材料表面的深度，以此来评估材料的硬度。
洛氏硬度测试方法有多种，如HRA、HRB、HRC等。
其中，HRR是洛氏硬度的一种特殊测试方法，主要用于测量材料的表面硬度。
HRR 的测试原理是，使用一个负载为120kg的压头，施加在材料表面上，然后测量压头进入材料表面的深度。
根据洛氏硬度表，可以将压头进入深度转换为洛氏硬度值。
洛氏硬度测试具有以下优点：首先，它是一种非破坏性测试方法，不会对被测试材料造成明显的损伤。
其次，洛氏硬度测试方法简单易行，不需要复杂的设备和昂贵的测试仪器。
此外，洛氏硬度测试可以很好地评估材料的表面硬度，对于需要保持表面光洁度的材料特别适用。
然而，洛氏硬度测试也存在一些局限性。
首先，由于测试方法的固有缺陷，洛氏硬度测试只能评估材料表面的硬度，对于材料内部的硬度无法直接测量。
其次，洛氏硬度测试对于薄板材料和薄膜材料的测试结果可能存在误差。
此外，洛氏硬度测试对于不同形状和尺寸的材料需要进行修正。
在实际应用中，洛氏硬度测试被广泛应用于材料的质量控制和工艺优化。
例如，在金属材料加工过程中，通过对材料的洛氏硬度进行测试，可以评估材料的强度和韧性，从而确定适当的加工参数。
此外，在材料的表面处理过程中，洛氏硬度测试可以评估材料的表面硬度和耐磨性，从而选择适当的工艺和涂层材料。
洛氏硬度（HRR）是一种常用的硬度测试方法，可以评估材料的表面硬度。
洛氏硬度测试方法简单易行，广泛应用于金属材料、合金、陶瓷、塑料、橡胶等各种材料的硬度评估。

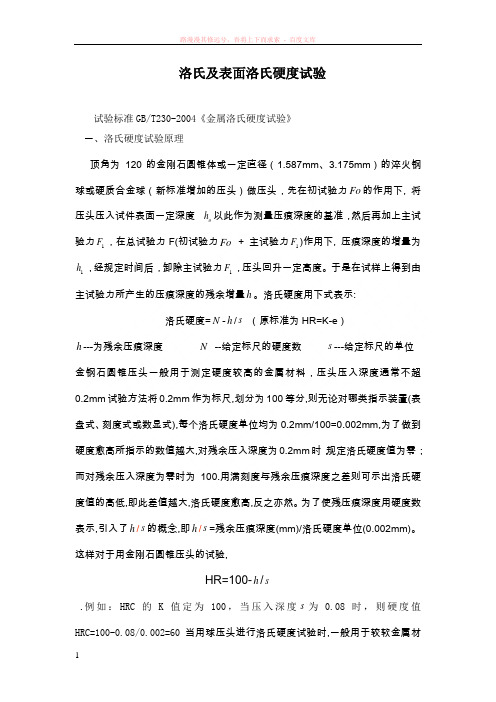

洛氏及表面洛氏硬度试验
洛氏及表面洛氏硬度试验试验标准GB/T230-2004《金属洛氏硬度试验》 一、洛氏硬度试验原理顶角为120°的金刚石圆锥体或一定直径（1.587mm 、3.175mm ）的淬火钢球或硬质合金球（新标准增加的压头）做压头，先在初试验力Fo 的作用下, 将压头压入试件表面一定深度o h 以此作为测量压痕深度的基准，然后再加上主试验力1F ，在总试验力F(初试验力Fo + 主试验力1F )作用下, 压痕深度的增量为1h ，经规定时间后，卸除主试验力1F ，压头回升一定高度。
于是在试样上得到由主试验力所产生的压痕深度的残余增量h 。
洛氏硬度用下式表示: 洛氏硬度=N -h /s （原标准为HR=K-e ）h ---为残余压痕深度 N --给定标尺的硬度数 s ---给定标尺的单位 金钢石圆锥压头一般用于测定硬度较高的金属材料，压头压入深度通常不超0.2mm 试验方法将0.2mm 作为标尺,划分为100等分,则无论对哪类指示装置(表盘式、刻度式或数显式),每个洛氏硬度单位均为0.2mm/100=0.002mm,为了做到硬度愈高所指示的数值越大,对残余压入深度为0.2mm 时，规定洛氏硬度值为零；而对残余压入深度为零时为100.用满刻度与残余压痕深度之差则可示出洛氏硬度值的高低,即此差值越大,洛氏硬度愈高,反之亦然。
为了使残压痕深度用硬度数表示,引入了h /s 的概念,即h /s =残余压痕深度(mm)/洛氏硬度单位(0.002mm)。
这样对于用金刚石圆锥压头的试验,HR=100-h /s.例如：HRC 的K 值定为100，当压入深度s 为0.08时，则硬度值 HRC=100-0.08/0.002=60当用球压头进行洛氏硬度试验时,一般用于较软金属材料的硬度测试,由于压入深度较大,有可能使h 大于0.2mm,因此方法中规定将0.26mm 划分为130等分,每个洛氏硬度单位仍为0.002mm,这样,HR=130-h /s .1、在初试验力Fo 下的压入深度；2、由主试验力1F 引起的压入深度；3、卸除主试验力1F 后的弹性回复深度；4、残余压入深度h ；5、试样表面；6、测量基准面；7、压头位置 洛氏硬度试验原理 符号及名称Fo ＝初试验力 单位N1F ＝主试验力 单位NF ＝总试验力 单位N S ＝给定标尺的单位 单位mm N ＝给定标尺的硬度数h =标尺：在洛氏硬度符号HR 的后面，HR 出了9种标尺，常用的有HRA 、ARB 、ABC 、其中HRC 用途最广。
洛氏硬度详细测量介绍
洛氏硬度试验采用三种试验力，三种压头，它们共有9种组合，对应于洛氏硬度的9个标尺。
这9个标尺的应用涵盖了几乎所有常用的金属材料。
最常用标尺是HRC、HRB和HRF，其中HRC 标尺用于测试淬火钢、回火钢、调质钢和部分不锈钢。
这是金属加工行业应用最多的硬度试验方法。
HRB标尺用于测试各种退火钢、正火钢、软钢、部分不锈钢及较硬的铜合金。
HRF标尺用于测试纯铜、较软的铜合金和硬铝合金。
HRA标尺尽管也可用于大多数黑色金属，但是实际应用上一般只限于测试硬质合金和薄硬钢带材料。
表面洛氏硬度试验采用三种试验力，两种压头，它们有6种组合，对应于表面洛氏硬度的6个标尺。
表面洛氏硬度试验是对洛氏硬度试验的一种补充，在采用洛氏硬度试验时，当遇到材料较薄，试样较小，表面硬化层较浅或测试表面镀覆层时，就应改用表面洛氏硬度试验。
这时采用与洛氏硬度试验相同的压头，采用只有洛氏硬度试验几分之一大小的试验力，就可以在上述试样上得到有效的硬度试验结果。
表面洛氏硬度的N标尺适用于类似洛氏硬度的HRC、HRA和HRD测试的材料；T标尺适用于类似洛氏硬度的HRB、HRF和HRG测试的材料。
HRC标尺的使用范围是20~70HRC，当硬度值小于20HRC时，因为压头的圆锥部分压入太多，灵敏度下降，这时应改用HRB标尺。
尽管HRC标尺被规定的上限值为70HRC，但是当试样硬度大于67HRC时，压头尖端承受的压力过大，金刚石容易损坏，压头寿命会大大缩短，因此一般应改用HRA标尺。
HRA标尺的使用范围是20-88HRA，由美国标准ASTM E140可以获得以下换算关系：27HRA≈30HRB60HRA≈100HRB≈20HRC85.6HRA≈68HRC可见，HRA标尺的测试范围涵盖了从软钢（HRB）、硬钢（HRC）到硬质合金的硬度范围。
然而，事实上HRA标尺很少用于测试软钢，主要用于测试薄硬钢板、深层渗碳钢和硬质合金。
在硬质合金方面，由于技术进步，有些材料硬度已达到93-94HRA，这已超出标准规定。
洛氏硬度计使用方法
洛氏硬度计使用方法
洛氏硬度计是一种常用来测试材料硬度的仪器，它主要通过将固体物体受压后的形变程度来评估材料的硬度。
以下是洛氏硬度计的使用方法：
1. 准备工作：清洁洛氏硬度计的测量台面，确保其表面没有杂质或污垢。
2. 将待测试的材料放置在洛氏硬度计的测量台上，确保它与台面紧密接触。
3. 敲击：用洛氏硬度计上的小锤轻轻敲击材料的表面。
确保敲击力度均匀且轻柔。
4. 观察：通过观察小锤敲击后材料表面的反弹高度，来评估材料的硬度。
反弹高度越高，表示材料越软，硬度越低；反弹高度越低，表示材料越硬，硬度越高。
5. 重复测试：建议对同一材料进行多次测试，取平均值以提高测量的准确性。
需要注意的是，在使用洛氏硬度计时，要确保测量的表面是干净、平整的，并且材料表面不能有划痕或凹陷等缺陷，以保证测量结果的准确性。
此外，不同类型的洛氏硬度计可能有略微不同的操作步骤，请根据具体的仪器说明进行使用。
洛氏硬度检测方法
洛氏硬度检测方法
洛氏硬度检测那可真是个超厉害的家伙！咱先说说步骤哈，首先把要检测的物件放好，选个合适的压头。
就像挑武器一样，可不能马虎。
然后施加初载荷，接着加主载荷，等一会儿再卸除主载荷。
最后读取硬度值。
这过程就像一场战斗，每一步都得精准到位。
注意事项也不少呢！检测前得保证物件表面干净平整，不然咋能测准呢？还有压头得安装正确，不然不就乱套了嘛！
安全性方面那是杠杠的。
只要按照正确步骤来，基本不会有啥危险。
就像走在平坦的大路上，只要不瞎跑乱跳，就不会摔跤。
稳定性也没得说，只要设备状态好，检测结果那是相当可靠。
洛氏硬度检测的应用场景可多了去了。
机械制造、金属加工，哪儿都能看到它的身影。
为啥这么牛呢？因为它检测速度快呀！就像一阵风，嗖的一下就出结果了。
而且操作相对简单，不像有些检测方法那么复杂。
咱再来个实际案例。
有个工厂要检测一批零件的硬度，用了洛氏硬度检测方法，很快就得出了准确结果。
这效率，简直逆天了！有了它，生产质量那是蹭蹭往上涨。
洛氏硬度检测方法就是这么牛，步骤清晰，安全稳定，应用广泛，优势明显。
大家赶紧用起来吧！。
洛氏硬度试验原理及检测方法
05 洛氏硬度试验的误差来源 与减小方法
测量误差的来源
01
操作人员技能水平
操作人员的技能水平和对试验原 理的理解程度直接影响测量结果 的准确性。
02
试验条件不稳定
03
压痕深度判断误差
试验过程中温度、湿度等环境条 件的变化可能影响硬度值的准确 性。
在硬度值测量过程中，对压痕深 度的准确判断是关键，判断误差 可能导致测量结果偏离真实值。
在生产过程中，通过定期对产品进行洛氏硬度试验，可以及时发现生产过程中的问题，如原材料质量不稳定、工艺参 数异常等，从而及时调整生产工艺，确保产品质量。
产品合格检测
在产品出厂前进行洛氏硬度试验，可以检测产品的硬度是否符合标准要求，从而判断产品是否合格，保证产品质量的 一致性和可靠性。
质量追溯与改进
通过记录洛氏硬度试验的数据，可以对产品质量进行追溯和改进，分析产品硬度的变化趋势，找出影响 产品硬度的因素，为质量改进提供依据。
试验力大小的影响及控制
总结词
试验力大小是影响洛氏硬度试验结果 的重要因素，需精确控制以获得准确 结果。
详细描述
试验力大小决定了压痕的深度和面积， 从而影响硬度的测量值。为了确保结 果的准确性，应使用标准砝码来施加 试验力，并定期进行砝码的校准和维 护。
加载时间的影响及控制
总结词
加载时间的长短对洛氏硬度试验结果具 有显著影响，需严格控制加载时间的准 确性。
与布氏硬度、维氏硬度和肖氏硬度等 其他硬度测试方法相比，洛氏硬度试 验具有操作简便、测量迅速、试验载 荷可调等优点。
洛氏硬度与其他硬度测试方法在适用 范围和测量精度上存在差异，应根据 具体材料和测试要求选择合适的硬度 测试方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢，可锻铸铁，各种黄铜和大多数青铜以及经固溶处理时效后的 各种铝合金等。适用范围是HRB20到HRB100。当小于20HB时检测 力持续很长时间难以精准，大于100HB压头压入深度过浅，难以测 量精准。
3. HRC适用于测定经淬火及低温回火后的碳素钢，合金钢以及模具
钢也适用于测定冷硬铸铁，珠光体可锻铸铁、钛合金等。一般HB 大于100可用HRC 即1471牛测量。如果HRC小于20时，由于压头压 入过深，产生下滑现象，影响测量精准性。
不同试样要用不同的水平面进行测量
若工件能够水平放置
测量，不会倾斜，则 用下图水平面测量。
若工件底面不平行，是圆或圆柱类底面的话， 则铜如检测 过程示意图 a 金刚石圆锥 b 钢球
金刚石圆锥压头实验图
钢球压头实验图
标尺的应用原则
1. HRA 适用于测定坚硬或薄硬材料硬度，如硬质合金，渗碳后淬
硬钢，经硬化处理后的薄带钢，薄钢板等。因为对于HRC大于67的 材料若仍用1471牛的检测离易于损坏金刚石压头，宜用检测力小， 压入深度比较浅的HRA标尺。
洛氏及表面洛氏检测方法
制作人 郑文浩
洛氏硬度的原理
洛氏硬度检测法采用120度金刚石圆锥或淬火钢球作为压头， 在初始检测力Fo的作用下，再加上主检测力F1，在总检测力F 作用下，将压头压入试样表面。之后卸除主检测力，在保留初 始检测力Fo测量压痕深度残余增量e，100或130减去e值即为洛 氏硬度值。
工件为圆柱面适用如下水平 面进行测量。
使用罗氏硬度计需要注意的事项
1. 需要仔细观看洛氏硬度操作说明
书，防止发生操作失误。
2. 注意放置取出工件时不要碰到压
头。
3.加载时旋转3圈，不宜过大或者
过小造成测量结果不准。
洛氏符号及其说明
检测过程及其示意图
将工件置于洛氏硬度计水平台上水平放置，不 可倾斜。旋转底部罗盘，加载工件。将硬度计表中 指针旋转三圈后停止。此时如果指针不在c位置上， 应调整指针至c位置才可以。并且小指针要在红点 的位置才是成功的操作。此时如果上述操作都正确， 那么就可以点击start进行硬度测量。经过短暂时间， 就可以读出硬度计读数。取出工件时要小心。不可 碰坏划伤压头。
