爆破片高压爆破试验机
爆破试验机的工作原理
爆破试验机的工作原理爆破试验机是一种用于测试材料抗拉强度和抗压强度的实验设备。
它通过施加高压力加载在材料上并进行瞬态的加载和卸载，以便测量材料的力学性能。
下面将介绍爆破试验机的工作原理。
1. 主要部件爆破试验机主要由主机、控制系统、压力发生装置、测量系统和数据处理系统等部分组成。
- 主机：负责提供加载力和控制加载过程的持续性。
- 控制系统：用于监测和控制加载过程中的压力和变形。
- 压力发生装置：提供加载的压力源，通常为液压或气压系统。
- 测量系统：用于测量材料在加载过程中的力学性能，包括应力、应变、变形和位移等参数。
- 数据处理系统：用于处理测量到的数据，并将其转化为图表或数字结果进行分析和显示。
2. 工作原理当进行爆破试验时，首先将待测材料固定在试验机上的加载夹具中。
然后，通过液压或气压系统施加压力，加载夹具开始传递压力到待测材料。
加载过程中，测量系统会实时测量和记录材料的应力、应变、变形和位移等数据。
在加载过程中，爆破试验机可能遭受到巨大冲击和压力，因此对主机和相关部件的强度和稳定性要求较高。
控制系统会根据实验要求，持续调节加载压力，以保持稳定的加载速率或加载方式。
同时，控制系统也会监测加载过程中的压力和应变等参数，以确保实验的准确性和安全性。
一般而言，爆破试验机的加载过程分为两个阶段：爆破前和爆破时。
在爆破前阶段，加载速率较慢，以便测量材料的线性弹性性质。
在爆破时阶段，加载速率增加，直到材料达到极限强度或断裂点。
3. 应用领域爆破试验机广泛应用于材料研究和工程实践中，用于测试各种材料的力学性能。
常见的应用领域包括：- 金属材料：对于金属材料的强度和延展性能进行测试，以评估其适用性和结构安全性。
- 混凝土和岩石：用于评估混凝土和岩石的强度和耐久性能，以指导工程设计和建筑施工。
- 高分子材料：对于塑料、橡胶和纤维等高聚物材料的强度和弹性性能进行测试，以评估其适用性和质量标准。
总之，爆破试验机通过施加高压力加载在待测材料上，并测量相关数据来评估材料的力学性能。
石墨爆破片的特点、工作原理及适用场所
石墨爆破片的特点、工作原理及适用场所一、石墨爆破片的特点石墨爆破片是一种高能量密度的装置，它的主要特点包括：1.高爆炸能量：石墨爆破片可以在瞬间释放大量的能量，从而在目标物体上形成高能量密度的冲击波，对目标物体进行瞬时破坏。
2.可控性好：由于石墨爆破片的爆炸能量可以通过调节其结构和尺寸来控制，因此可以在不同应用场所中实现精确控制。
3.高效能耗：石墨爆破片的爆炸能量可以被充分利用，在短时间内完成目标物体的破坏，因此具有高效能、低能耗的特点。
4.环保节能：石墨爆破片不会产生污染物和副产品，对环境和人体健康无害。
二、石墨爆破片的工作原理石墨爆破片的工作原理基于“高能量密度瞬时释放”的物理原理。
当石墨爆破片与目标物体发生碰撞时，其中的爆炸材料会在瞬间被点燃。
由于石墨爆破片内部的爆炸材料被限制在一个小的空间内，其释放出的爆炸能量会在极短的时间内释放，形成高能量密度的冲击波。
这种冲击波能够瞬时破坏目标物体，达到爆破的效果。
一般来说，石墨爆破片的爆炸材料以黑火药或高能量密度材料为主。
而石墨爆破片的结构也影响其爆炸效果。
一般来说，石墨爆破片的结构是一个或多个由石墨舌头包绕的管状结构。
当这些石墨舌头被点燃后，就会产生爆炸材料的燃烧和快速释放。
三、石墨爆破片的适用场所1.矿业工程：在开采煤矿、金属矿、建筑石料等方面，石墨爆破片可以用于矿石的粉碎和地下矿脉的掘进。
2.建筑工程：在建筑拆除、爆破拆除、隧道建设等方面，石墨爆破片可以完成建筑物毁坏和岩石切割的任务。
3.国防军事：在国防军事领域中，石墨爆破片可以用于目标瞬时破坏和铁丝网障碍的快速穿越等作战任务。
4.其他应用：如在科研领域，石墨爆破片可以用于高压实验、金属变形等试验中。
总之，石墨爆破片具有高能量密度、可控性好、高效能耗、环保节能等优点，并广泛适用于矿业工程、建筑工程、国防军事等领域，是一种十分重要的破坏性装置。

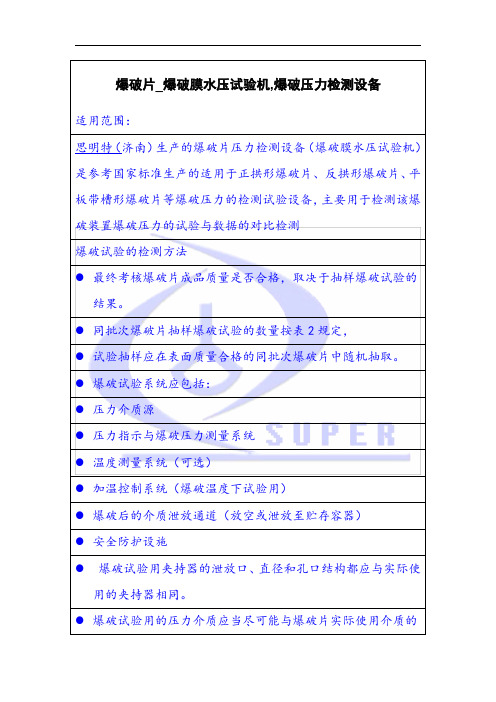

爆破片_爆破膜水压试验机,爆破压力检测设备
爆破片_爆破膜水压试验机,爆破压力检测设备适用范围：思明特（济南）生产的爆破片压力检测设备（爆破膜水压试验机）是参考国家标准生产的适用于正拱形爆破片、反拱形爆破片、平板带槽形爆破片等爆破压力的检测试验设备，主要用于检测该爆破装置爆破压力的试验与数据的对比检测爆破试验的检测方法●最终考核爆破片成品质量是否合格，取决于抽样爆破试验的结果。
●同批次爆破片抽样爆破试验的数量按表2规定，●试验抽样应在表面质量合格的同批次爆破片中随机抽取。
●爆破试验系统应包括：●压力介质源●压力指示与爆破压力测量系统●温度测量系统（可选）●加温控制系统（爆破温度下试验用）●爆破后的介质泄放通道（放空或泄放至贮存容器）●安全防护设施●爆破试验用夹持器的泄放口、直径和孔口结构都应与实际使用的夹持器相同。
●爆破试验用的压力介质应当尽可能与爆破片实际使用介质的相态相同。
液态介质可以用油或水，或某种无腐蚀性的高（低）温液体。
气态介质可以用空气或者氮气，或其他惰性气体。
●爆破试验的压力测量可以采用在有效计量校验期内的数显压力计或弹簧管压力表，也可以采用其他测量压力的仪表。
●整个试验系统至少应配有两个测压仪表。
其中之一为测量爆破压力，其设置位置应尽量靠近试验爆破片；另一个用于指示系统压力，可置于压力源出口的可见部位。
●测量爆破压力的弹簧管压力表，其精度不应低于表3规定。
压力表最大量程应是设计爆破压力的1.5-3倍。
实验前所用压力表应该经过计量校验，或者在有效校验期内使用。
对于其他测量压力表的仪表，其精度也不能低于表3的要求。
●爆破试验的温度测量可以采用经计量校验合格的玻璃液体温度计或热电偶，亦可以采用其他测温仪表。
测温仪表应避免外界热传递的影响。
●测量爆破温度可以将装配好的爆破片装置浸没于液体热（冷）载体中，或者放置于烘箱（或冷箱）或加热炉中加热（或冷却），待温度稳定以后开始升压至爆破。
此时测得热（冷）载体的温度即可作为爆破温度。
当需方（或设计单位）不能准确提供爆破温度时，爆破试验与爆破温度，由供需双方协商确定。
爆破片与爆破片装置
爆破片与爆破片装置GB567—1999国家质量技术监督局1999—11—01批准2000—08—01实施前言本标准是对国家标准GB567—1989《拱形金属爆破片技术条件》的修订版本。
本版本对以下内容作了较大改变：——更换了标准名称；——扩大了标准的适用范围。
本标准从实施之日起，同时代替GB567—1989。
本标准的附录A、附录D是标准的附录，附录B、附录C是提示的附录。
本标准由国家质量技术监督局锅炉压力容器安全监察局提出。
本标准由国家质量技术监督局锅炉压力容器检测研究中心归口。
本标准起草单位：大连理工大学安全装备厂。
本标准主要起草人：丁信伟、李志义、王淑兰、毕明树、喻建良、由宏新、温殿江、徐晓惠、苏士艺、李岳、银建中。
1 范围本标准规定了爆破片和爆破片装置的定义、技术要求和性能试验方法。
本标准适用于压力容器、管道或其他密闭空间防止超压或出现过度真空的爆破片和爆破片装置。
爆破片的爆破压力最高不大于500MPa，最低不小于0．001MPa。
2 定义本标准采用下列定义。
2．1 爆破片装置由爆破片(或爆破片组件)和夹持器(或支承圈)等装配组成的压力泄放安全装置。
当爆破片两侧压力差达到预定温度下的预定值时，爆破片即刻动作(破裂或脱落)，泄放出压力介质。
2．2 爆破片在爆破片装置中，能够因超压而迅速动作的压力敏感元件。
2．3 爆破片组件(又称组合式爆破片)由爆破片、背压托架、加强环、保护膜等两种或两种以上零件组合成的组件。
2．4 正拱形爆破片压力敏感元件呈正拱形。
安装后拱的凹面处于压力系统的高压侧，动作时该元件发生拉伸破裂。
2．4．1 正拱普通型爆破片压力敏感元件无需其他加工，由坯片直接成形的正拱形爆破片。
2．4．2 正拱开缝型爆破片压力敏感元件由有缝(孔)的拱形片与密封膜组成的正拱形爆破片。
2．4．3 正拱带槽型爆破片压力敏感元件拱面上加工有槽的正拱形爆破片。
2．5 反拱形爆破片压力敏感元件呈反拱形。
安装后拱的凸面处于压力系统的高压侧，动作时该元件发生压缩失稳，致使破裂或脱落。
爆破片装置安全质量监督检验证书
主题：爆破片装置安全质量监督检验证书内容：一、检测目的为了确保爆破片装置的安全可靠性，特制订本次安全质量监督检验计划，进行全面检测和验证。
二、检测对象本次检测对象为公司生产的所有爆破片装置产品。
三、检测依据1.《爆破片装置安全生产规范》2.国家相关标准和法律法规3.公司内部质量管理标准四、检测内容1.外观检查：检查产品外观是否完好，无损坏、变形等情况。
2.功能测试：对爆破片装置的爆炸性能进行测试，确保其满足设计要求。
3.材料检测：对爆破片装置所用材料进行化学成分、物理性能等方面的检测。
4.安全性能检测：对装置的安全性能进行测试，确保产品在使用过程中不会出现安全隐患。
五、检测方法1.外观检查：采用目视和测量仪器相结合的方法。
2.功能测试：采用模拟实际使用情况进行测试。
3.材料检测：采用化学分析、金相分析等实验室检测方法。
4.安全性能检测：采用耐压、耐温、抗震等测试方法。
六、检测结果1.外观检查：所有产品外观完好，未见损坏情况。
2.功能测试：产品爆炸性能符合设计要求，测试结果良好。
3.材料检测：所用材料符合相关标准要求，无质量问题。
4.安全性能检测：产品安全性能良好，无安全隐患。
七、检测结论根据以上检测结果，爆破片装置安全质量监督检验合格。
八、检测建议为了进一步提高产品质量，建议公司在生产过程中加强质量管理，加大对原材料的检测力度，确保产品的安全性和可靠性。
九、检测总结本次安全质量监督检验得出爆破片装置产品符合相关标准和法律法规要求，产品安全可靠。
也提出了进一步提高产品质量的建议，希望公司能够认真落实并改进生产管理，确保产品质量稳步提升。
结束语本次安全质量监督检验报告已经制定并出具。
希望公司能将检测报告的意见和建议落实到实际生产中，不断提升产品质量，确保用户的安全和利益。
一、检测对象本次检测的对象为公司生产的所有爆破片装置产品。
在生产过程中，产品可能会因为环境原因或人为因素导致材料、结构等方面存在潜在隐患，因此本次检测将全面对产品进行检验，以确保产品的安全性和可靠性。
铝管静压爆破试验台_管材耐压爆破试验机
铝管静压爆破试验台_管材耐压爆破试验机一、产品概述铝管静压爆破试验台，管材耐压爆破试验机遵循GB/T6111、GB/T15560、ISO1167、ASTMD1598标准的要求，可手动控制也可电脑控制。
试验压力0~20Mpa，主要用于各种软管、胶管、空调管、汽车总成等产品的耐压、爆破性能测试以及各种型号的钢管、无缝管、不锈钢管的爆裂压力测定、耐压时间的测定。
具有保压时间长，数据精度高的优点。
液压部件选用不锈钢材质，使用寿命长，安全可靠。
二、铝管静压爆破试验台特点1.试验数据和曲线参数实时显示、自动保存试验结果，并任意打印试验报表。
2.分段式压力校准，精度高。
3.设备断动保存试验结果。
4.气体驱动，比例增压，达到最高压力时，输出流量为零，无需另外溢流5.采用计算机控制，具有渗漏预警、实时监控、断电保压、来电恢复、储存数据、打印报告的功能三、技术参数1.爆破设备动力源，空气范围：0.2-0.8MPa2.爆破试验介质：水、油、乳化液3.爆破试验的时间范围0-100H爆破试验精度：0.01Mpa4.爆破测试工位：15.爆破压力范围：0-20Mpa6.爆破试验温度：常温，或高温（需定制）7.8.爆破试验压力曲线显示：计算机控制，由数据采集软件实时显示5.可根据客户需求选择计算机控制，数据采集软件四、售后产品自发货之日起一年内对于由于材料和制造问题引起的原始缺陷实行保修。
客户可以将认为具有原始缺陷的产品还给工厂进行维修或更改，对经工厂检查后证实使用问题是由原始缺陷引起的退件，将给予免费更换或维修，保修期内的退件在退运前请先征得工厂的同意。
材料返回需提供购货日期、产品编号、型号、退货原因或其他相关数据必须保修申请文件中列出，以便及时将退件或更换件退回给客户。
成航爆破片安装说明书
爆破片装置安装使用说明书Installation and Operation Manual of Bursting Disk Devices成都成航工业安全系统有限责任公司Chengdu Chenghang Industrial Safety Systems Co.，Ltd.一、组成及用途 Composite and Application爆破片装置主要由爆破片和夹持器组成，是适用于各种压力容器和压力系统的一种安全保护装置。
当容器或系统超压时，爆破片发生爆破泄压，从而保护容器和系统的安全。
Bursting disc device mainly consists of bursting disc and holder. It is a kind of safety protection equipment, which is applicable to pressure vessels and systems under pressure. It will rupture and release pressure to ensure the safety of vessels and systems as the pressure exceeds the set value.特点：Features爆破片作为压力容器的安全保护装置，与安全阀相比，具有可靠、灵敏、经济、无泄漏、适应性强等优点，并可作为高压、超高压容器的泄压保护装置。
As a kind of protection device for pressure containers, bursting discs is highly reliable, highly sensitive, economic, non-leakage and highly adaptable, compared to safety valves. They can be used in pressure relief systems under high-pressure or super-high-pressure.二、组装Assembly①正拱型爆破片装置的安装方式：Installation for forward acting bursting disc devices1.将夹持器上的螺钉拧松，取下连接片。
12爆破片分类、工作原理及适用场所
爆破片分类、工作原理及适用场所一、爆破片简介爆破片它能在规定的温度和压力下爆破，泄放压力。
爆破片装置由爆破片和夹持器两部分组成。
爆破片是在标定爆破压力及温度下爆破泄压的元件，夹持器则是在容器的适当部位装接夹持爆破片的辅助元件。
爆破片安全装置具有结构简单、灵敏、准确、无泄漏、泄放能力强等优点。
能够在粘稠、高温、低温、腐蚀的环境下可靠地工作，还是超高压容器的理想安全装置。
爆破片是防止压力设备发生超压破坏的重要安全装置，广泛应用于化工、石油、轻工、冶金、核电、除尘、消防、航空等工业部门。
二、爆破片工作原理爆破片装置是不能重复闭合的泄压装置，由入口处的静压力启动，通过受压膜片的破裂来泄放压力。
简单的说就是一次性的泄压装置，在设定的爆破温度下，爆破片两侧压力差达到预定值时，爆破片即可动作（破裂或脱落），并泄放出流体。
三、爆破片的特点（1）适用于浆状、有黏性、腐蚀性工艺介质，这种情况下安全阀不起作用；（2）惯性小，可对急剧升高的压力迅速作出反应；（3）在发生火灾或其他意外时，在主泄压装置打开后，可用爆破片作为附加泄压装置；（4）严密无泄漏，适用于盛装昂贵或有毒介质的压力容器；（5）规格型号多，可用各种材料制造，适应性强；（6）便于维护、更换。
四、爆破片的适用场所（1）压力容器或管道内的工作介质具有粘性或易于结晶、聚合，容易将安全阀阀瓣和和底座黏住或堵塞安全阀的场所；（2）压力容器内的物料化学反应可能使容器内压力瞬间急剧上升安全阀不能及时打开泄压的场所；（3）压力容器或管道内的工作介质为剧毒气体或昂贵气体，用安全阀可能会存在泄漏导致环境污染和浪费的场所；（4）压力容器和压力管道要求全部泄放或全部泄放时毫无阻碍的场所；（5）其他不适用于安全阀而适用于爆破片的场所。
五、爆破片的分类1.按照型式来分（1）正拱形爆破片：系统压力作用于爆破片的凹面；（2）反拱形爆破片：系统压力作用于爆破片的凸面；（3）平板型：系统压力作用于爆破片的平面。
管材静液压爆破试验机操作规范
管材静液压爆破试验机操作规范（ISO9001-2015）1.0目的为了测定热塑性管材在长时间恒定内压和温度下的耐破坏。
2.0范围本标准规定了热塑性塑料管材在恒定温度下耐恒定内水压的试验方法。
本标准适用于流体输送用热塑性塑料管材。
3.0引用标准3.1依据GB/T6111-2003流体输送用热塑性塑料管材耐内压试验方法。
GB/T15560-1995流体输送用热塑性塑料管材瞬间时爆破和耐压试验方法;3.2根据LSGZ02.014-2006《监视和测量装置控制程序》的要求；4.0职责权限4.1试验站相关人员负责对仪器的保养与操作;4.2除开发部进行确认外,其他人员未经许可不得擅自操作.5.0操作规程5.1试验前的准备工作。
5.1.1检查主机与控制箱的电缆是否连接正常。
5.1.2检查电源是否接好。
5.1.3将控制箱外壳用导线与大地连接。
5.2安装试样5.2.1根据试样管径的大小选择相应的夹具将试样两端密封。
5.3试验5.3.1按下“开”安钮开机后，设备要预热15分钟。
5.3.2温控系统：根据实验标准，设定实验温度，进行状态调节。
打开主控制箱上的温度控制表开关，进行温度设定，操作方法如下5.3.3按“▲”或“▼”进行实验温度值设定；5.3.4按“SET”键，该键是确认键；如果设定温度比室温高，加热指示灯OUT 闪亮，当“介质恒温箱”内的水达到设定温度后自动停止加热，“OUT”指示灯灰。
5.3.5“介质恒温箱”温度值设定范围：室温95℃，把安装好的试样竖直安放在“介质恒温箱”内与快换头相连接，试样灌满水后，进行试样的状态调节；进行试样的状态调节，状态调节的温度根据实验要求设定，即把试样放到实验环境中，试样内外温度均匀，状态调节过程不要给试样打压，以免影响实验精度。
根据GB/T6111-2003标准规定，具体动态时间见下表：壁厚（mm）e状态调节时间min＜3 1h±5minemin＜8 3h±5min3≤emin8≤e＜16 6h±5minmin＜32 10h±5min16≤emin16h±5min32≤emin5.4.1把主机上的电接压力表的下限调到4MPa/上限调到8MPa（也可随着实验压力不同进行调节，调节依据是系统压力表下限始终高于试样所需压力，压力表上限高于压力表下限2MPa左右，例如实验所需3MPa,那么压力表下限可以设定为4.5或5MPa，上限设为8或9MPa）5.4.2阀门操作：试样调节达到要求后，打开爆破截止阀，主调流阀/关闭主泄压阀及支流泄压阀；对于微调阀帽，轻易不要去调节。
爆破片实验报告
一、实验目的1. 了解爆破片的基本原理和结构特点；2. 掌握爆破片的性能测试方法；3. 分析爆破片在不同条件下的工作性能；4. 为爆破片的应用提供理论依据。
二、实验原理爆破片是一种利用爆炸力实现快速切断流体或气体通道的装置。
其基本原理是在一定压力和温度下，爆破片内的药包爆炸，使爆破片迅速膨胀，从而实现管道的切断。
爆破片具有结构简单、切断速度快、切断效果好等优点，广泛应用于石油、化工、冶金、电力等行业。
三、实验设备与材料1. 实验设备：- 爆破片实验台- 爆破片- 药包- 爆炸压力计- 温度计- 管道- 计时器2. 实验材料：- 爆破片：选用不同材质、不同尺寸的爆破片；- 药包：选用不同威力、不同类型的药包；- 管道：选用不同材质、不同直径的管道。
四、实验步骤1. 实验准备- 根据实验要求，选择合适的爆破片、药包和管道；- 将爆破片安装在管道上，确保安装牢固；- 调整爆炸压力计和温度计，确保其准确度。
2. 实验过程- 根据实验要求，设置不同的压力和温度；- 在管道内充入一定量的气体或液体；- 将药包安装在爆破片内，确保药包与爆破片接触良好；- 点燃药包，观察爆破片的工作性能；- 记录爆炸压力、温度、切断时间等数据。
3. 实验结束- 检查爆破片是否切断管道；- 对实验数据进行整理和分析。
五、实验结果与分析1. 爆破片在不同压力下的切断性能实验结果表明，爆破片的切断性能随压力的增大而提高。
当压力达到一定值时，爆破片能够迅速切断管道，切断时间较短。
在实验中，当压力为10MPa时，爆破片的切断时间为0.5秒。
2. 爆破片在不同温度下的切断性能实验结果表明，爆破片的切断性能随温度的升高而降低。
当温度较高时，爆破片内的药包容易发生自燃，导致爆炸不完全，从而影响切断效果。
在实验中，当温度为100℃时，爆破片的切断时间为1.5秒。
3. 爆破片在不同材质管道中的切断性能实验结果表明，爆破片在不同材质的管道中切断性能存在差异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
爆破片高压爆破试验机
产品名称：爆破片高压爆破试验机
产品型号：SUP_BXT
产品类别：爆破试验机
关键字：爆破试验机，爆破片爆破试验
机，爆破片水压爆破破裂试验机
一、产品定位
SUP爆破片高压爆破试验机用于质量检测单位、产品质量检测站、科研院校等各种爆破片生产、开发研究等领域。
采用思明特增压泵，压力无级可调，可分段试压、爆破，破裂实验。
满足客户对爆破片的耐压爆破试验。
典型应用：
爆破片耐压测试
爆破片爆破破裂压力测试
爆破片静压测试
二、爆破片高压爆破试验机特点
（1）采用思明特增压泵，可轻松实现输出压力可调可控。
（2）所有承压配件都采用国际知名品牌。
（3）试验压力控制精确。
（4）内部管路采用钢管，可使用清水，液压油等不同介质
（5）可设定保压压力保压时间，到一定压力自动停机，到一定压力自动停止加压。
三、控制方式
手动控制、电脑控制
四、技术参数
（1）工作介质：水、液压油
（2）压力测试范围：0—280Mpa（不同的机型选用不同的压力）（3）控制方式：计算机
（4）最大耗气量：1m3/min
（5）数据记录：人工或计算机
（6）压力显示精度：0.01Mpa.
五、型号选择
型号：试验压力重量试验介质
SUP_BXT_5 5MPa 29kg 水/液压油
SUP_BXT_20 20MPa 29kg 水/液压油
SUP_BXT_35 35MPa 29kg 水/液压油
SUP_BXT_70 70MPa 29kg 水/液压油
SUP_BXT_105 105MPa 29kg 水/液压油
SUP_BXT_140 140MPa 29kg 水/液压油
SUP_BXT_210 210MPa 29kg 水/液压油
SUP_BXT_280 280MPa 29kg 水/液压油
六、其他事项
1产品包装及存放
产品表面刷漆，包一层保护膜装入木箱
存放在干燥的仓库中，存放和运输时不准倒置。
2售后服务
客户可以将认为具有原始缺陷的产品还给工厂进行维修或更改，对经工厂检查后证实使用问题是由原始缺陷引起的退件，将给予免费更换或维修，保修期内的退件在退运前请先征得工厂的同意。
