集装箱锁紧原理
集装箱封条锁原理
集装箱封条锁原理
集装箱封条锁是一种用于确保集装箱货物安全的物流安全设备。
它的原理主要基于以下几个方面：
1. 锁体结构：集装箱封条锁通常由一个金属锁体和一个塑料或金属锁芯组成。
锁体采用坚固的金属材料制成，具有防剪、防锯、防撬等特点，以确保封条的安全性。
2. 封条设计：封条通常由一根带有数字或特定标识的塑料带或金属线组成，其具有一定的长度，并可以通过一端固定在集装箱上。
封条的设计使其在被剪断或撬动时会留下明显的痕迹，从而防止非法打开和再封。
3. 封条锁芯：封条的锁芯是用于固定封条的重要部分。
锁芯通常采用高强度合金材料制成，具有防撬和防摩擦等特点。
它通常与锁体相连，并通过旋转或拧紧来产生锁定效果。
4. 封条编号：每个集装箱封条都具有唯一的编号，通常是数字或条形码。
这些编号可以用于跟踪和识别每个封条的唯一性，从而确保集装箱在运输过程中没有被非法打开或替换。
通过以上原理，集装箱封条锁可以提供一定的防护，确保货物在运输过程中不被盗窃或非法替换，提高整个物流运输的安全性和可靠性。
关于铁路集装箱运输用F-TR锁的设计
关于铁路集装箱运输用F-TR锁的设计摘要：通过对铁路集装箱运输研究做出相应的F-TR锁的设计,运行实践证明该全自动锁安全可靠,达到了铁路集装箱运输的要求。
关键词：铁路，集装箱运输，F-TR锁，设计一、概述我国的集装箱[1]铁路运输始于 1955年3月。
随着我国经济的快速发展，铁路集装箱运量稳步攀升，班列运输，国际箱业务快速增长，集装箱铁路运输日益成为我国货物运输的重要组成部分。
如何方便、安全、高效的装载运输集装箱就显得更为重要和突出。
二、F-TR锁设计背景07年北京风沙线下行线，一辆出京的货运列车经过门头沟一座铁路高架桥时，车尾部的两个分别重2.2吨的集装箱突然“脱轨”，坠下40多米高的桥，当时认为这可能是瞬间风速过大造成的。
事后分析认为风速大是一方面的原因，主要还是用于集装箱系固的装置不够安全可靠造成的。
在07年以前我国铁路集装箱运输使用的系固装置是符合ISO3874《系列1集装箱装卸与栓固》中的第9.3.4条款铁路集装箱运输Rail vehicle operation的系固装置---凸台锥（图1、图2、图3），尽管这种结构在全世界已普遍使用，但是由于我国的铁路运输线长，情况复杂，所以虽然采用了这一标准，但是运输过程中还是出现了集装箱掉落的安全问题。
1 图2图3 图4在新的产品没有研发出来之前，铁路部门的集装箱运输过程中增加铁丝加固，卸箱时再把铁丝剪断的方式来增加运安全性，不仅效率低下，而且据铁路部门统计每年铁丝损耗加人工费用达几千万元，消耗是巨大的。
如何设计一款适应我国国情的、更安全可靠的系固装置，成了必须要解决事关铁路运输的安全问题，更是迫在眉睫。
二、铁路集装箱运输原使用系固装置分析在接到这个任务后，我们技术团队立即开展工作，对ISO3874国际标准中凸台锥进行了分析，并对其与集装箱角件的配合进行了仔细研究后发现，凸台5 图6锥在上部两侧仅有约8mm及4mm凸起（图4），并且凸起部位总宽度为53mm 小于ISO1161角件孔对应尺寸63.5（图5），这就必然导致竖直方向的锁紧力不足，理论上来讲凸台锥只能承受纵向和横向的剪切力，看上去外侧8mm有一个台阶当集装箱倾倒时能挡一下，实际上是没有作用的，是不能承受竖直方向的力，这也就说明了为什么风大点，风力就可以使集装箱倾倒下来的原因。
集装箱锁紧原理
集装箱锁紧原理

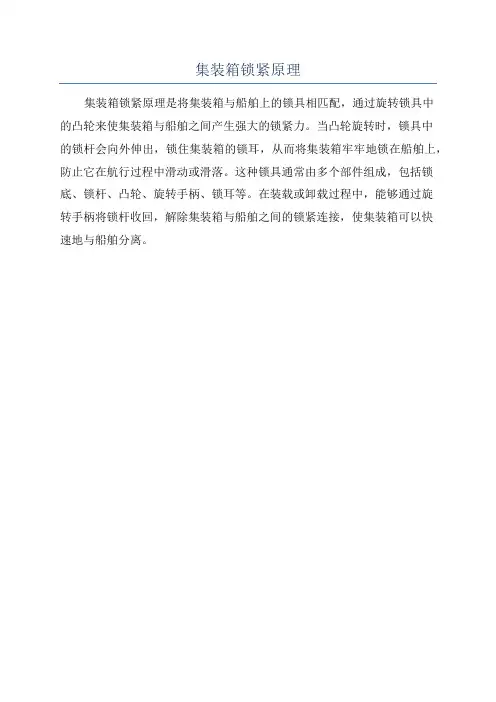

集装箱锁紧原理是将集装箱与船舶上的锁具相匹配，通过旋转锁具中
的凸轮来使集装箱与船舶之间产生强大的锁紧力。
当凸轮旋转时，锁具中
的锁杆会向外伸出，锁住集装箱的锁耳，从而将集装箱牢牢地锁在船舶上，防止它在航行过程中滑动或滑落。
这种锁具通常由多个部件组成，包括锁底、锁杆、凸轮、旋转手柄、锁耳等。
在装载或卸载过程中，能够通过旋
转手柄将锁杆收回，解除集装箱与船舶之间的锁紧连接，使集装箱可以快
速地与船舶分离。
集装箱锁扣工作原理
集装箱锁扣工作原理嘿，朋友们！今天咱来聊聊集装箱锁扣这玩意儿，可别小瞧它，作用那可老大了！你想想看，那巨大的集装箱，里面装着各种宝贝，要在海上、路上晃悠来晃悠去，没有个靠谱的锁扣，那还不得散了架呀！这锁扣就像是个大力士，紧紧地把集装箱的门给拉住。
它的工作原理其实挺简单的，就好比是两个好朋友，手紧紧地握在一起，谁也别想松开。
锁扣的一边勾住集装箱的一边，另一边呢，严丝合缝地扣上，这样就形成了一个牢固的连接。
这就好像是我们家里的门锁一样，你得把钥匙插进去，转一转，门才能锁上。
集装箱锁扣也是这个道理呀，只不过它的结构更复杂一些，但目的都是一样的，就是要保证安全嘛！你说要是没有这锁扣，那装在集装箱里的货物不就都得滚出来啦？那不就乱套了嘛！那损失可就大了去了。
而且啊，这锁扣还得经得起各种折腾呢！风吹雨打、颠簸摇晃，它都得稳稳地在那儿。
这就跟咱人似的，遇到困难也不能退缩，得坚强地挺住。
你看那些在港口忙碌的工人师傅们，他们每天都要和这些锁扣打交道。
他们熟练地操作着，就像变魔术一样，把一个个集装箱锁得牢牢的。
难道他们就不会出错吗？当然也会啦，但他们会不断地学习，不断地改进，让锁扣发挥出最大的作用。
咱生活中不也有很多这样的“锁扣”吗？那些看似不起眼的小细节，却往往能起到关键的作用。
就像一颗小小的螺丝钉，要是松了，说不定整个机器都得瘫痪呢！所以啊，可别小看了这集装箱锁扣，它虽然不大，但它的责任可重大着呢！它就像是一个默默守护的卫士，保障着货物的安全运输。
下次你再看到那些集装箱的时候，不妨多留意一下它们的锁扣，想想它们是怎么工作的，是不是很有意思呢？总之，集装箱锁扣就是这么神奇，这么重要。
它让我们的货物能够安全地到达目的地，为我们的生活和经济发展做出了巨大的贡献。
让我们一起为这些小小的锁扣点赞吧！。
铁路新型集装锁(鹰头锁)演示文稿
铁路新型F-TR集装箱锁向
火车车体 上锥方向
F-TR锁在火车车体上的布置方向示意图
集装箱落入锁头的过程
落箱时集装箱产生的水平运动
集装箱落入锁头期初时水平运动
水平旋转
集装箱落箱动画
集装箱脱出锁头的情况
集装箱落入锁头后期时水平运动
集装箱进入将旋转0.34度后进入锁头，在锁头背部斜面 的作用下恢复原位（往回旋转0.34度）。
集装箱调离时，脱出锁头，在锁头下锥面的作用下，集 装箱产生旋转，旋转0.34度后脱离锁头，集装箱成功吊离
铁路新型集装箱锁（鹰式锁）
• （二） 技术背景： 该技术是源于船用铁路新型集装箱锁（鹰式
锁），已全面应用在集装箱船上，装船数量已达 到一万只以上，应用在超过五条集装箱船上，装 船使用时间已超过两年，实践证明在船舶上使用 是安全、可靠的。
水平旋转
集装箱脱出锁头动画
集装箱与锁头的相互关系
集装箱脱出时的位移
• 集装箱从固定位置脱出到箱角底面与锁头 顶端平齐时的位移为：
• 81.4mm
技术性能指标
• 材料：ZG20CrMo
安全工作载荷 验证载荷
（KN）
（KN）
拉伸强度 210
315
破断载荷 （KN） 420
剪切强度 210
315
三、铁路新型集装箱锁（鹰头锁）
铁路新型集装箱锁（鹰头锁）
• （一）作用原理： 集装箱的翻转通过其鹰头结构，钩住集装箱角，将集
装箱锁紧，防止其翻转和上跳。 水平位移通过锁头水平方向的尺寸，将集装箱长孔定
位，防止集装箱发生横向和纵向的位移。 因安装时，纵向两端的锁头方向呈相反方向，因此脱
开或进入锁头时因发生沿锥头方向的移动而产生整个集装 箱的旋转。
铁路新型集装箱锁(鹰头锁)演示文稿
上锥方向
F-TR锁在火车车体上的布置方向示意图
集装箱落入锁头的过程
落箱时集装箱产生的水平运动
集装箱落入锁头期初时水平运动
水平旋转
集装箱落箱动画
集装箱脱出锁头的情况
集装箱落入锁头后期时水平运动
水平旋转
集装箱脱出锁头动画
集装箱与锁头的相互关系
集装箱脱出时的位移
铁路新型集源于船用铁路新型集装箱锁（鹰式 锁），已全面应用在集装箱船上，装船数量已达 到一万只以上，应用在超过五条集装箱船上，装 船使用时间已超过两年，实践证明在船舶上使用 是安全、可靠的。
铁路新型F-TR集装箱锁（鹰式 锁）在平车上的安装位置图
火车车体 上锥方向
• 集装箱从固定位置脱出到箱角底面与锁头 顶端平齐时的位移为： • 81.4mm
技术性能指标
• 材料：ZG20CrMo
安全工作载荷 验证载荷 （KN） （KN） 315 拉伸强度 210 剪切强度 210 315
破断载荷 （KN） 420 420
防止集装箱翻滚脱出的原理
集装箱发生侧翻时的两种情况
三、铁路新型集装箱锁（鹰头锁）
铁路新型集装箱锁（鹰头锁）
• （一）作用原理： 集装箱的翻转通过其鹰头结构，钩住集装箱角，将集 装箱锁紧，防止其翻转和上跳。 水平位移通过锁头水平方向的尺寸，将集装箱长孔定 位，防止集装箱发生横向和纵向的位移。 因安装时，纵向两端的锁头方向呈相反方向，因此脱 开或进入锁头时因发生沿锥头方向的移动而产生整个集装 箱的旋转。 集装箱进入将旋转0.34度后进入锁头，在锁头背部斜面 的作用下恢复原位（往回旋转0.34度）。 集装箱调离时，脱出锁头，在锁头下锥面的作用下，集 装箱产生旋转，旋转0.34度后脱离锁头，集装箱成功吊离
集装箱和挂车固定锁扣原理
哎呀，说起集装箱和挂车的固定锁扣原理，这可真是个技术活儿，不过别担心，我尽量用大白话给你讲清楚。
首先，咱们得知道，集装箱和挂车这俩大家伙，它们在运输过程中得牢牢固定住，不然一颠簸，那可就麻烦大了。
所以，固定锁扣这玩意儿，就是用来确保它们在运输过程中不会“溜号”的。
想象一下，你把一个大箱子（集装箱）放在一个平板车上（挂车），你得用绳子或者锁扣把它固定住，对吧？集装箱和挂车的固定锁扣原理，其实跟这个差不多。
这个锁扣，它一般长这样：一个大大的金属扣，中间有个可以伸缩的“舌头”，这个舌头可以插进集装箱的锁孔里。
这个锁孔，就在集装箱的四个角上，每个角都有一个。
好了，现在咱们开始固定。
首先，你得把那个“舌头”拉出来，然后对准集装箱的锁孔，一插，咔嚓一声，锁扣就固定住了。
这个“舌头”是活动的，可以根据集装箱的大小调整长度，所以不管是大箱子还是小箱子，都能用这个锁扣固定。
然后，你还得把这个锁扣拧紧，这样它就不会在运输过程中松动了。
拧紧之后，这个锁扣就牢牢地把集装箱和挂车连在一起了。
这个锁扣的原理，其实跟咱们平时用的门锁差不多。
门锁是靠锁舌和锁孔配合，锁扣也是靠“舌头”和锁孔配合。
不过，锁扣的“舌头”更粗，更结实，这样才能承受集装箱的重量。
而且，这个锁扣还有个好处，就是它可以快速装卸。
你想想，如果每次装卸集装箱都得用绳子绑半天，那得多费时间啊。
但是用锁扣，咔嚓一下就固定好了，咔嚓一下就解开了，多方便。
总的来说，集装箱和挂车的固定锁扣，就是利用“舌头”和锁孔的配合，把集装箱牢牢固定在挂车上。
这个原理虽然简单，但是效果杠杠的，保证了运输的安全和效率。
哎呀，不知不觉说了这么多，希望对你有帮助。
你要是还有啥不明白的，尽管问，我再给你细细道来。
集装箱自动锁原理
集装箱自动锁原理集装箱自动锁原理解析1. 简介集装箱自动锁是一种基于现代科技的智能锁具，用于自动控制集装箱的开关锁过程，实现集装箱的自动化操作。
本文将从基本原理、工作方式和应用前景三个方面来解析集装箱自动锁。
2. 基本原理集装箱自动锁的基本原理是通过传感器、执行机构和控制系统实现。
主要包括以下几个步骤： - 传感器：集装箱自动锁内置多种传感器，如温度传感器、湿度传感器、压力传感器等。
通过传感器实时监测集装箱内部环境和状态变化。
- 控制系统：集装箱自动锁配备控制系统，用于接收传感器数据，并根据预设的逻辑条件进行判断和控制。
- 执行机构：根据控制系统的指令，执行机构负责集装箱的开锁、关锁和报警等操作。
执行机构通常采用电动执行器或电磁锁。
3. 工作方式集装箱自动锁的工作方式可分为以下几个步骤： - 检测环境：集装箱自动锁通过传感器对集装箱内部环境进行监测，如温度、湿度和氧气浓度等。
- 判断条件：根据预设的逻辑条件，控制系统会对传感器数据进行分析，判断集装箱内部环境是否满足设定的条件。
- 控制操作：根据判断结果，控制系统会发送指令给执行机构，开启或关闭集装箱的锁具。
如果环境未满足条件，控制系统还可以发出报警信号。
- 数据记录：集装箱自动锁通常还可以记录环境数据，供后期分析和监测使用。
4. 应用前景集装箱自动锁的应用前景非常广阔，尤其适用于以下场景： - 物流行业：集装箱自动锁可以提高物流流程的自动化水平，减少人力操作和操作错误，提高运输效率和安全性。
- 温控物流：集装箱自动锁内置温度传感器，可以实时监测温度变化，保证温控物品的质量和安全。
- 精细化管理：集装箱自动锁可以与物流管理系统整合，实现对集装箱的实时监测和追踪，提供数据支持的精细化管理。
5. 总结集装箱自动锁利用现代科技的力量，通过传感器、控制系统和执行机构的配合，实现集装箱的自动开关锁操作。
它的工作方式简单明了，应用前景广阔。
随着物流行业的发展，集装箱自动锁将发挥更加重要的作用，提升物流效率和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集装箱锁紧原理
集装箱锁紧原理是指集装箱在运输过程中，通过锁具将集装箱门锁紧，确保集装箱内货物的安全性。
集装箱锁紧主要包括机械锁和电子锁两种方式。
机械锁是指在集装箱门上安装的锁杆或者锁臂，通过转动锁芯或者拉动手柄等方式将锁具固定在门上，防止门被意外打开。
机械锁一般由铁质或者不锈钢材料制成，具有抗腐蚀、抗撬动、抗酸碱等优良特性。
机械锁的优点在于使用方便、安全可靠、成本低廉等。
电子锁则是通过电子芯片来实现集装箱门的锁紧，主要包括RFID （无线射频识别）、GPS（全球定位系统）、GPRS（全球移动通信系统）等技术。
电子锁的优点在于无需人工操作、可以实现远程监控、防止非法开启等。
无论是机械锁还是电子锁，其本质都是为了保障集装箱内货物的安全。
在运输中，经常会发生货物被盗、损坏等情况，而集装箱锁紧可以有效地避免这些问题的发生。
同时，集装箱锁紧也是为了遵循国际贸易规则和法律法规，保护货主和运输商的合法权益。
- 1 -。
