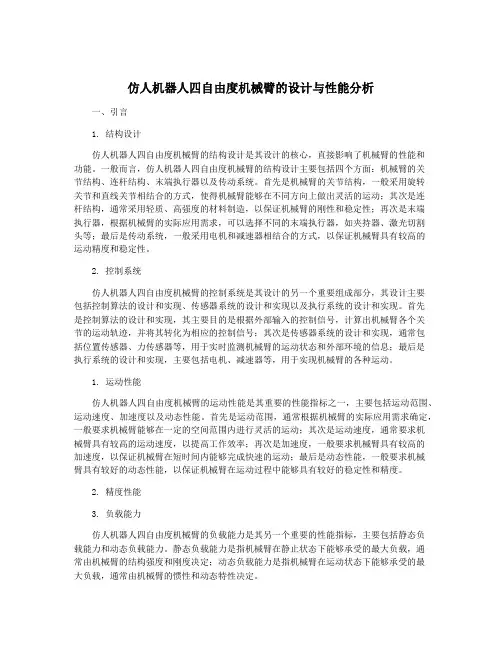

仿人机器人四自由度机械臂的设计与性能分析
仿人机器人四自由度机械臂的设计与性能分析一、引言1. 结构设计仿人机器人四自由度机械臂的结构设计是其设计的核心，直接影响了机械臂的性能和功能。
一般而言，仿人机器人四自由度机械臂的结构设计主要包括四个方面：机械臂的关节结构、连杆结构、末端执行器以及传动系统。
首先是机械臂的关节结构，一般采用旋转关节和直线关节相结合的方式，使得机械臂能够在不同方向上做出灵活的运动；其次是连杆结构，通常采用轻质、高强度的材料制造，以保证机械臂的刚性和稳定性；再次是末端执行器，根据机械臂的实际应用需求，可以选择不同的末端执行器，如夹持器、激光切割头等；最后是传动系统，一般采用电机和减速器相结合的方式，以保证机械臂具有较高的运动精度和稳定性。
2. 控制系统仿人机器人四自由度机械臂的控制系统是其设计的另一个重要组成部分，其设计主要包括控制算法的设计和实现、传感器系统的设计和实现以及执行系统的设计和实现。
首先是控制算法的设计和实现，其主要目的是根据外部输入的控制信号，计算出机械臂各个关节的运动轨迹，并将其转化为相应的控制信号；其次是传感器系统的设计和实现，通常包括位置传感器、力传感器等，用于实时监测机械臂的运动状态和外部环境的信息；最后是执行系统的设计和实现，主要包括电机、减速器等，用于实现机械臂的各种运动。
1. 运动性能仿人机器人四自由度机械臂的运动性能是其重要的性能指标之一，主要包括运动范围、运动速度、加速度以及动态性能。
首先是运动范围，通常根据机械臂的实际应用需求确定，一般要求机械臂能够在一定的空间范围内进行灵活的运动；其次是运动速度，通常要求机械臂具有较高的运动速度，以提高工作效率；再次是加速度，一般要求机械臂具有较高的加速度，以保证机械臂在短时间内能够完成快速的运动；最后是动态性能，一般要求机械臂具有较好的动态性能，以保证机械臂在运动过程中能够具有较好的稳定性和精度。
2. 精度性能3. 负载能力仿人机器人四自由度机械臂的负载能力是其另一个重要的性能指标，主要包括静态负载能力和动态负载能力。
四旋翼无人机研究现状及研究意义
四旋翼无人机研究现状及研究意义虽然目前四旋翼飞行器因为自身诸多优点吸引了很多研究者的注意，并且己经被应用到各种领域，但是在技术方面依然存在很多难题需要克服。
其中，最为关键的问题便是飞行控制问题，在设计控制策略方面主要存在两个方面的困难：第一，难以对其建立精确的数学模型。
和一般飞行器一样，四旋翼飞行器在飞行过程中，不仅要受到重力、空气动力、本体升力等作用，还要受到未知并且变化的气流等外部干扰的影响，这导致很难获得准确的气动性能参数，从而难以建立精确有效的数学模型，大大阻碍了设计控制效果优良的控制策略的设计。
第二，四旋翼飞行器是一个典型的多输入多输出(MIMO)、非线性、强耦合的欠驱动系统，同时对干扰比较敏感，这大大增加了控制的难度，使得飞行控制系统的设计变得非常困难。
针对四旋翼飞行器，目前主要有三种控制策略：局部线性化、非线性控制和智能控制。
(1)局部线性化方法局部线性化方法是基于线性化的思想，首先将四旋翼飞行器的非线性模型通过小扰动模型思想或者局部线性化的思想转化为线性模型，然后基于线性控制方法设计控制器，其主要包括传统PID控制和最优LQR控制。
PID控制基本思想是将四旋翼飞行器的模型分为化个独立的线性化通道，并分别对每个通道设计PID控制律，步骤简单，易于实现。
例如，Salih设计了一种PID控制器对四旋異飞行器进行飞行控制，他将四旋翼系统分为全驱动和欠驱动通道，分别对两个通道设计ＰＩＤ控制器，并通过仿真证明了控制器的有效性[8]。
LQR(Linear Quadratic Regulator)即线性二次型调节器是一种最优控制策略，基本思想是在满足性能函数取得最优值的约束下，根据相应原理设计控制器。
例如，高青等人为四旋翼飞行器的姿态稳定控制提出了新的LQR控制器，该控制器能够实现姿态的快速稳定控制并跟踪参考输入[9]；李一波等人采用一种指令跟踪増广LQR方法设计了飞翼式无人机纵向姿态控制律，并取得不错的控制效果[10]。
四旋翼无人机设计
四旋翼无人机设计四旋翼无人机（Quadcopter）是一种由四个电动马达驱动的无人机，通过分别控制每个马达的转速和方向来实现悬停、飞行和转弯等动作。
四旋翼无人机在农业、电力巡检、安防监控以及航拍等领域有着广泛的应用。
下面将详细介绍四旋翼无人机的设计要点和主要部件。
在结构设计方面，四旋翼无人机的主要部件包括机架、电机、螺旋桨、电调和飞控。
机架通常采用轻质材料（如碳纤维）制成，具有重量轻、刚性强和抗冲击能力好的特点。
电机负责驱动螺旋桨旋转，通常使用无刷电机，其转速和电流特性需要与电调相匹配。
螺旋桨是产生升力的关键部件，选择合适长度和材质的螺旋桨可以提高飞行效率和稳定性。
电调则负责控制电机的转速和方向，将飞控发送的控制信号转化为电机的控制信号。
飞行控制系统设计则是四旋翼无人机最核心的部分。
飞控是指通过传感器、信号处理芯片和控制算法等组成的电子设备，用于检测和响应无人机的姿态、位置和运动状态。
常见的飞控系统有飞行控制器（Flight Controller）和惯性测量单元（Inertial Measurement Unit，简称IMU）。
飞行控制器是无人机的“大脑”，负责接收遥控器、GPS和其他传感器的信号，并发送控制指令给电机和电调。
IMU包括加速度计和陀螺仪，用于测量无人机的加速度和角速度，从而实现对姿态和运动的控制。
载荷系统设计根据应用需求而定，可以包括相机、传感器和机械臂等。
载荷系统需要与飞行控制系统进行数据交互，并能够通过控制指令实现相应的操作。
总之，四旋翼无人机的设计需要考虑结构、电力、飞行控制和载荷系统等多个方面。
合理选择和设计各个部件，同时优化飞行控制算法和传感器配置，可以提高无人机的性能和稳定性，实现更多的功能和应用。
基于pixhawk飞控的四旋翼机械臂无人机设计
• 181•无人机技术的快速发展，在日常生活中越来越常见，目前人们主要是在无人机上装上相机，以航拍为主。
为了扩大无人机的应用我们采用了在无人机下面安装一个轻型机械臂来进行生活中的实际应用，实现了高空作业人们做不到的一些操作，例如高空电线的简单悬挂问题。
其中存在的缺点持续性不强。
其中优点也很明显轻便、可操作性强，机械臂能进行一些简单的作业增加了其实操性，提高了安全性。
1 四旋翼无人机飞行基本原理整体上旋翼对称分布在机体的4个轴上，四个旋翼要求处于同一高度平面，且四个旋翼的整体以及半径都要求相同，四个电机对称的安装在飞行器的支架端，机架中间平台安装飞行控制器、外部设备和电子调速器。
通过计算机控制电子调速器来调节四个电机转速来改变旋翼转速，实现升力的变化，从而控制飞行器的姿态和位置。
然后再无人机上安装机械臂并且能够通过飞控进行控制。
在图1中，四旋翼无人机的电机1和3逆时针旋转的同时，电机2和电机4顺时针旋转，因此当飞行器平衡飞行时，陀螺效应和空气动力扭矩效应均被抵消。
电机1和电机3作逆时针旋转，电机2和电机4作顺时针旋转，规定沿x 轴正方向运动称为向前运动，箭头在旋翼的运动平面上方表示此电机转速提高，在下方表示此电机转速下降。
图1 无人机4种运动图2 硬件部分我们采用的是以PIXHAWK2.4.8飞控为主的无人机的硬件设计。
飞控有极强的输出能力：可以对14个舵机输出PWN ，其中8个输出引脚带失效保护功能，可进行人工设定。
6个输出引脚可用于输入，并且全部支持高压舵机。
还拥有大量外设接口，如：UART ，I2C ，CAN 。
在飞翼模式中，可使用飞行中备份系统，可设置、可存储飞行状态等数据。
外置安全开关、全色LED 智能指示灯、外接式大音量智能声音指示器。
可插拔式microSD 卡控制器，可以进行高速数据记录。
在电源方面，所有外设输出带有功率保护，所有输入带有静电保护，多余度供电系统，可实现不间断供电。
如图2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四旋翼无人机带机械臂的设计与研究
发表时间：2018-06-06T15:23:16.953Z 来源：《科技新时代》2018年3期作者：鲍佳松[导读] 摘要：四旋翼无人机已经进入了众多的应用领域，在国家建设以及工程中扮演着越来越重要的角色。
目前研究四旋翼无人机姿态及机身设计的文章较多，但是很少有带机械手臂的无人机。
因此，本文采用了以往常见的无人机模型，摘要：四旋翼无人机已经进入了众多的应用领域，在国家建设以及工程中扮演着越来越重要的角色。
目前研究四旋翼无人机姿态及机身设计的文章较多，但是很少有带机械手臂的无人机。
因此，本文采用了以往常见的无人机模型，设计出机械手臂，既能保证无人机飞行过程的平稳性，而且保证抓取东西的快速、准确性。
本文不仅设计了无人机的整体形态，而且选择了适合无人机飞行的硬件设施，为工程
应用打下了基础。
关键字：四旋翼飞行器；机械手臂；抓取；硬件设施
一、前言
目前，国内外研究无人机的人员越来越多，先进的无人机也层出不穷。
但是大多数研究者只是关注于飞行姿态、飞行稳定性，而带有机械手的无人机则研究较少。
在近年来，无人机不管是在飞行姿态、操纵系统、稳定性设计等都有长足发展，但是带有机械手的无人机动态操作等问题还比较突出。
在设计研究当中，无人机加上先进的操纵手臂之后，不仅改变了飞行器的整体重量，而且对于飞行中的控制提出了较大问题。
在无人机飞行过程中，抓取动作的准确性、稳定性是考虑的重要问题。
比如说，无人机在告诉的飞行中，对于其飞行速度与飞行的时间要求比较高，这就要要求无人机能够快速、及时地抓住物体，而且有时还需要对目标进行监视，这样就会避免因为噪音而引起的注意。
除此之外，无人机动态抓握功能可以扩展到实时栖息，这可以用来快速地躲避大风、通过减少悬停时间来提高续航时间。
华北电力大学张虎[1]等在众多无人机研究的基础上，利用四旋翼飞行器作为基本结构，进行改进与创新，研究了一种飞滑式输电线巡检机器人，这种无人机结合了现有的四旋翼飞行器与巡线机器人优点的具有飞行与线上滑行巡检功能的机器人。
Justin Thomas团队[2]在多年观察仿生机械的基础上设计研究了一种采用被动机制的机械手爪，这种手爪在抓取中能够不受外界环境的干扰，同时在垂直起飞和着陆系统中启用被动栖息的设计上采用了优化分析；Courtney E. Doyle团队[3]在多年针对放生机械研究的基础上，在无人机上加入了受到控制的附属物，使其能够高速地锁定对象并进行抓取。
本文以无人机整体设计为核心，分别对无人机的控制系统、工作原理及控制做出介绍，合理选择适合无人机的硬件，对工程应用具有较大的指导价值。
二、无人机总体设计
1.无人机控制系统组成
在整个的无人机系统当中，系统通过无线电与地面实现通信。
在四旋翼无人机下方设置机械手，通过舵机控制其运动[4-6]。
操作人员可以在地面输入指令，进而控制飞行器的飞行状态。
同时，控制器还可以控制机械手的动作，实现抓举、松开等动作 2.无人机飞行器工作原理
四旋翼飞行器由四个螺旋桨驱动，螺旋桨分别有独立电机带动。
在控制系统当中，旋转的力矩与平移动作实现了耦合。
如果排除外界扰动，旋翼就能够产生与重力相等的升力，飞行器便处于悬停状态[7]。
同时另外一组螺旋桨一个速度增大，一个速度减小就会产生俯仰和滚动的姿态；两组螺旋桨阻力矩的差异产生偏航姿态。
3.机械手控制
机械手的控制是此次设计的关键。
手爪的设计要顾及到飞行器的相对移动速度，这样就能够获得相应的载荷；同时要考虑到其栖息能力，适应不同的环境，能够在广泛的区域停留。
4.无人机整体效果图
三、硬件系统选择
1.电调的选择
电调一般选择性能较高的无刷电子调速器。
首先，电调的选择要考虑到无人机工作的功率，其次要考虑续航能力与载荷，因此选择无刷电机来与之匹配。
2.电池的选择
旋翼无人机所采用的电池为锂电池，全称为“锂聚合物电池”（又称高分子锂电池)，相对于其他比较传统的电池来说，其重量轻、续航时间长，这样就能更加好地实现应用。
3.遥控器选择
无人机遥控器一般选择美国的手遥控器以及日本的手遥控器。
同时，遥控器可以控制多个目标，如果接收机损害之后也能采用其他的遥控器所取代，不用再换遥控器，只需要进行简单的对码设置即可[8]。
即遥控器发射的信号接收机能收到并进行解码，并非任何遥控器都可以对上任意的接收机，应根据制造商的规定，不同遥控器系列对不同接收机系列对码有相应的要求。
四、结论
此次的设计主要是对无人机整体、手臂的设计等进行研究，设计还是在理论基础上进行设计，并没有进行较多的验证，因此没有实物参数进行支撑，因此，它在实际环境中的稳定性和抗干扰能力还有待进一步的研究。
同时，文章中选取了电调、电机及遥控器的选择，针对无人机轻量化的研究还可以选择7075不锈钢铝材、碳纤维管等轻质材料。
参考文献
[1]张虎.飞滑式输电线路巡线机器人控制系统研究与实现[D ].北京：华北电力大学，2014.
[2]程敏.四旋翼飞行器控制系统构建及控制方法的研究[D ].大连：大连理工大学，2012.
[3]刘志军.一种自主飞行四旋翼系统设计与实现[D ].西安：西安科技大学，2014.
[4]郝文杰，刘浩，程吉利.基于红外探测的四旋翼飞行器保护装置设计[J].电子制作，2014，（08）：17-18.
[5]张家琪.四旋翼直升机姿态运动控制研究[D ].沈阳：东北大学，2009.
[6] 程雪工 . 六旋翼无人飞行器设计［D］．西安:西安电子科技大学，2013.
[7] 聂波纹 . 微小型六旋翼无人飞行器模型及表示方法研究［D］．武汉:华中科技大学，2013.
[8] 谭号云 . 控制工程学第三版［M］．长沙:湖南大学出版社，2013:59－92.。
