空腔楼盖交底
混凝土密肋梁空腔楼盖施工工法(2)
混凝土密肋梁空腔楼盖施工工法混凝土密肋梁空腔楼盖施工工法一、前言混凝土密肋梁空腔楼盖施工工法是一种在建筑工程中广泛应用的方法，具有较高的经济性、施工效率和质量稳定性。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点混凝土密肋梁空腔楼盖施工工法具有以下几个显著特点：1. 结构轻巧：通过在混凝土楼盖中设置密肋梁空腔结构，减少了楼板自重，降低了建筑整体荷载。
2. 施工效率高：采用预制构件和模板组合施工，工期相对较短，提高了施工效率。
3. 质量稳定：通过模板的统一规格化和预制构件的质量控制，保证了施工过程中的质量稳定和一致性。
4. 技术先进：采用现代化施工工艺和设备，提高了施工的精度和效果。
5. 耐久性强：密肋梁空腔结构具有良好的强度和稳定性，能够满足建筑物的使用寿命要求。
三、适应范围混凝土密肋梁空腔楼盖施工工法适用于各种建筑类型，特别适合于大跨度、重载和多层建筑。
例如工厂厂房、商业综合体、体育馆等。
四、工艺原理混凝土密肋梁空腔楼盖施工工法基于以下原理：通过设置密肋梁空腔结构，减少楼板自重，并提高楼盖的强度和稳定性。
从而提高建筑物的承载能力和使用寿命，达到节约材料、降低成本的目的。
在施工中，采用多种技术措施，如预制构件、标准化模板、现场调节等，确保施工工艺的实现和整体效果的稳定。
五、施工工艺混凝土密肋梁空腔楼盖施工工艺包括以下几个施工阶段：1. 施工准备：包括材料准备、模板搭建、设备调试等。
2. 密肋梁制作与安装：根据设计要求，预制密肋梁，并在楼板上安装。
3. 模板安装与调整：根据密肋梁的位置和尺寸，安装标准化模板，并进行调整。
4. 混凝土浇筑：根据楼板的设计要求，进行混凝土浇筑，并采取适当的振捣措施。
5. 填充材料施工：在密肋梁之间填充轻质填充材料，提高楼盖的隔音和保温性能。
6. 后处理与维护：浇筑完成后，进行养护和后处理工作，确保混凝土的强度和表面平整度。
空心楼盖板的安全技术交底模板
一、工程名称：____________________二、施工单位：____________________三、建设单位：____________________四、施工部位：____________________五、施工期限：____________________六、接受交底班组或员工签名：____________________七、交底内容：1. 安全意识教育1.1 所有参与空心楼盖板施工的人员必须充分认识到施工安全的重要性，增强自我保护意识。
1.2 严格遵守国家有关安全生产的法律法规，确保施工安全。
2. 施工现场安全要求2.1 进入施工现场必须佩戴安全帽，扣好帽带，严禁穿硬底鞋及有跟鞋作业。
2.2 高处作业时应设防护栏杆，张安全网，如无可靠防护措施，必须佩戴安全带，扣好带扣。
2.3 高空、复杂结构空心楼盖板的安装与拆除，事先应有切实的安全措施。
3. 施工工艺及注意事项3.1 空心楼盖板安装前，应先检查基础结构是否符合要求，确保基础坚实、平整。
3.2 安装空心楼盖板时，应注意板与板之间的搭接，确保搭接牢固，防止漏浆。
3.3 空心楼盖板安装过程中，严禁在板面上行走，防止板面损坏。
3.4 空心楼盖板安装完成后，应及时进行混凝土浇筑，防止板面变形。
4. 施工工具及材料安全4.1 施工工具必须符合国家规定，定期进行检查和维护，确保工具安全可靠。
4.2 空心楼盖板材料应符合设计要求，严禁使用不合格材料。
5. 紧急事故处理5.1 发生意外事故时，应立即停止施工，组织人员进行救援，并向上级报告。
5.2 针对可能发生的火灾、触电等事故，应制定相应的应急预案，确保人员安全。
6. 施工现场环境管理6.1 施工现场应保持整洁，及时清理施工垃圾，防止污染环境。
6.2 施工现场应设置警示标志，提醒人员注意安全。
八、交底人：____________________九、备注：1. 本安全技术交底适用于空心楼盖板施工全过程。
空腔楼盖交底
参观学习照片出现问题讨论
6.施工工艺流程及施工要点
• 3. DCKQ®空腔构 件运输 • 注意事项： • ⑴ 将相同规格构 件成堆码放在起吊 架上,不应超过6层; • ⑵ 严禁直接在空 腔构件的角部起吊
6.施工工艺流程及施工要点
• 4. DCKQ®空腔构件吊 装 • 注意事项： • ⑴ 将钢丝绳套在起吊架 的四角整体起吊; • ⑵ 逐一吊装空腔构件到 指定部位;
7.质量控制(产品外观质量)
项目 上、下外表面裂纹、穿孔 每侧壁板穿孔个数及孔径 各侧壁板穿孔个数总和 各外角接口裂缝 指标 无 ≤5个；且Φ≤10mm ≤12个 无
7.质量控制(产品外观质量允许偏差)
项目 允许偏差（mm）
长、宽
+5，-8
高度
+5，-8
表面平整度
5
8.安全要求
• 8.1 进入施工现场必须戴安全帽，操作人员要持证上岗， 严格遵守国家行业标准《建筑施工安全检查标准》 JGJ59—99、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130—2001要求。 • 8.2 工人进场必须进行有针对性的安全教育，每次吊装空 腔箱体构件前必须进行针对性的安全交底。空腔箱体构件 必须使用厂家配套专用的起吊架，吊装前必须检查卡扣、 钢丝绳、空腔构件起吊架等起重用品的性能是否完好。空 腔构件起吊架重复使用前厂家必须逐一检查是否安全可靠。
6.施工工艺流程及施工要点
• 1.支模 • 注意事项： • ⑴ 支模架安全牢固； • ⑵ 模板平整、连接 牢靠； • ⑶ 避免模板长期浸 泡和暴晒。
6.施工工艺流程及施工要点
• 2．绑扎梁肋钢筋,预埋管 线 • 注意事项： • ⑴ 在平模上对肋梁放线定 位， • 按照肋梁下边宽用双线控 制； • ⑵ 肋梁箍筋呈梯形断面,下 边 • 宽左右均超出上边宽 20mm； • ⑶ 注意箍筋加密; • ⑷ 按施工图要求预埋管线。
混凝土楼盖技术交底大全报告双向板
目录1 现浇楼盖尺寸及梁板布置......................................................................... - 1 - 2梁板尺寸的确定...................................................................................... -2 - 3板的计算 ................................................................................................ - 2 -3.1荷载设计值 ................................................................................... - 2 -3.2计算跨度 ...................................................................................... - 3 -3.3弯矩计算 ...................................................................................... - 3 -3.4截面设计 ...................................................................................... - 5 - 4主梁设计 ................................................................................................ - 9 -4.1短跨主梁设计................................................................................ - 9 -4.1.1荷载设计值 .......................................................................... - 9 -4.1.2荷载最不利布置图 ..............................................................- 10 -4.1.3弯矩设计值 ........................................................................- 10 -4.1.4短跨主梁配筋............................................................................ - 13 -4.2长跨主梁设计 .............................................................................. - 16 -4.2.1荷载设计值 ........................................................................ - 16 -4.2.2荷载最不利布置图.............................................................. - 17 -4.2.3弯矩设计值........................................................................ - 17 -4.2.4长跨主梁配筋 ................................................................... - 20 - 总结........................................................................................................ - 25 - 致 ........................................................................................................... - 27 -1 现浇楼盖尺寸及梁板布置主梁沿横向和纵向双向布置，采用双向板计算L1=2200mmL2=7200mm1.1设计参数1、某仓库，楼面标准使用活荷载为8.0kN/m2。

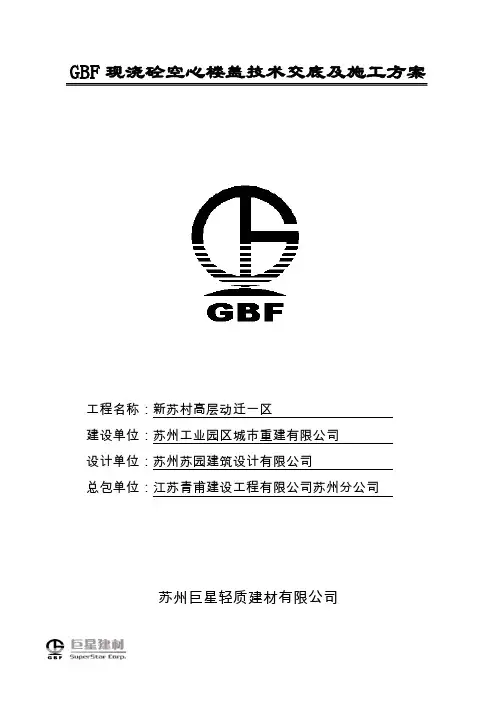

GBF现浇砼空心楼盖技术交底及施工方案
GBF现浇砼空心楼盖技术交底及施工方案工程名称：新苏村高层动迁一区建设单位：苏州工业园区城市重建有限公司设计单位：苏州苏园建筑设计有限公司总包单位：江苏青甫建设工程有限公司苏州分公司苏州巨星轻质建材有限公司二○○八年九月技术交底及施工方案1、工程概述：苏州新苏村高层动迁一区工程其地下车库顶板结构，采用了我公司专利技术----现浇砼空心楼盖方案。
所用GBF管为φ250，标准长度为1200mm，总量约16000米。
2、施工准备:2.1组织管理现浇砼空心楼盖是建设部重点推广应用的一项新技术，GBF管现场安装需与各专业工种密切配合。
为了确保GBF管安装优质高效，按期完成，我司选派专业技术管理人员负责GBF管安装指导工作。
分公司经理负责总体策划，与建设各方工作协调解决技术问题，保障后勤工作等。
2.2技术准备2.2.1组织工程技术、施工管理人员熟悉图纸，深刻理解设计意图，详细绘出GBF管排管布置图。
2.2.2根据施工图要求，由总包单位组织，业主和监理单位参加，召开专门技术交底会，并作好会议纪要。
安装前，施工队长对施工人员进行安全教育和技术参数交底，确保每个操作人员严格按操作方法施工。
2.3现场准备2.3.1现场砼空心楼盖钢管支撑应搭设牢固，模板安装应拼缝严密，现浇楼板底筋、暗梁绑扎完，并经隐蔽验收；水电预埋管安装完，预留孔洞位置准确无误。
2.3.2总包单位应提供安装用的吊笼和垂直运输机械，协调好配合工作。
2.3.3总包单位应提前3天通知我们安装的进度和时间，以便于我们组织运力供货和劳动力准备工作。
2.4施工程序于梁筋上按图纸根据GBF管的定位尺寸划线→安装模板→绑扎梁及楼板底筋、水电管预埋→于梁筋上按图纸根据GBF管的定位尺寸划线→放置GBF管保护层垫管→底层钢筋交叉点钻孔穿14#铁丝并固定→GBF管定位放线→GBF管排放→抗浮16#铁丝固定GBF管→绑扎楼板面筋→GBF管定位调整→检查抗浮铁丝→楼盖隐蔽验收检查→浇捣砼→找平压光。
空心楼盖交底V2.0
构件互导处理详述
主肋梁 → 梁 钢筋中的主肋梁导入土建后生 成【梁】构件； 钢筋中梯形主肋梁导入后生成 土建参数化”梯形梁”;
成孔芯模 → 成孔芯模
• 钢筋中的成孔芯模构件导入土 建后生成相同形式的成孔芯模； • 参数形式与构件属性完全匹配;
构件互导处理详述
次肋梁→ 梁(非框架梁) 钢筋中的次肋梁构件，导入土 建后生成【梁】构件，钢筋中 的梯形次肋梁导入土建后生成 参数化梯形梁；
密肋楼板模壳结构
一般为梯形次肋梁
二、需要处理的钢筋工程
一、柱帽
注：软件现在的柱帽形式不能满足工程需要。
二、需要处理的钢筋工程
二、柱帽上的梁，不同图纸的名称不同分别为： 主梁、主框梁、主肋梁、框架梁、柱间实心板带 （暗梁）
二、需要处理的钢筋工程
三、柱上的梁（无柱帽时）名称：宽梁、宽扁梁 当梁宽大于梁高时，就称为扁梁（或宽扁梁、扁 平梁、框架扁梁），特点是扁梁的宽度通常超过柱 子横截面宽。
有芯模时的计算结帽 现浇板
成孔芯模工程量计算分析
柱帽
主肋梁
成孔芯模 次肋梁 空挡 空心楼盖板钢筋
成孔芯模对其他构件算量的影响
梁
成孔芯模
空 梁(非框架梁 )棚 心 楼 盖 板 天 后 浇 带
土建GCL2013空心楼盖处理详解
2、空心楼盖土建算量业务分析
1、钢筋互导及构件处理分析
成孔芯模工程量计算分析
成孔芯模对空心楼盖板、天棚、后浇带算量的影响
2、空心楼盖土建算量业务分析
空心楼盖构件算量详解
次肋梁算量同 梁构件
4
算 量 1 分 析
空心楼盖板算量 同现浇板构件
成孔芯模算量详解
注意：所有类型的成孔芯模构件都会计算体积、面积、数量的工程量，除 带剪力齿、直角模壳、圆角模壳(最后三类)外其他类型均会计算长度工程量。
QC小组活动成果-提高BZS空腔复合楼板混凝土的浇捣质量
提高BZS空腔复合楼板混凝土的浇捣质量杭州通达集团有限公司江干区人民医院及区公共卫生中心工程QC小组空腔复合楼板是采用预制的填充模盒为内模，填埋于砼楼板内所形成的复合空腔楼板，填充模盒采用轻质耐火材料预制，施工时起到内模的作用，施工完成后留在楼板内与钢筋砼楼板结构组成空腔复合楼板。
BZS模盒是一种预制构件，采用建筑石膏为主材，玻纤增强-进行制作（简称BZS模盒）。
但是，在现浇楼板内当内模的石膏模盒施工难度较大。
一、工程概况江干区人民医院及区公共卫生中心工程位于同协南路与源聚路交叉口东南角。
本工程总建筑面积112480㎡，地下建筑面积（整体2层）44091㎡，地上建筑面积68 389㎡。
包括1#综合楼地上部分为11层及5层的裙房、2#后勤楼地上部分为5层、3# 区公共卫生中心地上部分为10层。
本工程1#楼包括区人民医院，急诊部、门诊部、住院部、医技科室、保障系统、行政管理及院内生活设施等，床位数400张。
其中地下室一层北面1~1-4轴×A~E轴为结构板为BZS空腔复合楼板，结构面标高为-5.300，地下二层结构面标高为-10.20，地下室顶板为-1.700和-0.05米。
该空腔复合楼板东西向长104.14米，南北向宽61.8米，面积为5000余平方米，根据后浇带该部分被分为6个施工区块。
该部分使用功能为地下室车库和非机动车库。
二、小组组建及活动安排项目部于2016年5月在集团公司注册登记成立了本QC小组。
小组的活动宗旨是“提高质量、降低成本”。
小组活动安排：2016年5月，小组组建;2016年6月~7月计划阶段（Plan）;2016年8月~12月为实施阶段（Do）、检查阶段（Check）;2017年1月~3月处理阶段（Action）。
1、小组组成小组概况附表2-1制表人：黄焱审核人：马其彬制表日期：2016年5月8日小组成员简介附表2-2制表人：黄焱审核人：马其彬制表日期：2016年5月8日小组共8人组成，组长马其彬，平均接收受QC知识培训8课时，由管理层及操作层组成。
现浇混凝土GBF薄壁管空心楼盖技术交底
现浇混凝土GBF薄壁管空心楼盖技术交底（一）GBF薄壁管空心楼盖技术特征现浇混凝土GBF薄壁管空心楼盖是一种由暗梁和非抽芯式空心楼板组成的楼盖；暗梁与楼层等厚，从而增大空间的使用高度，减少结构的自重, 在不采用预应力的情况下，使结构能满足大开间、大跨度的要求，达到降低成本的自的，特别适用于大开间公共建筑。
现浇混凝土空心楼板的GBF管由生产厂家供货，现场进行验收，根据楼板跨度和厚度不同采用不同直径GBF管（直径250mm的壁厚25mm，重13kg/m，最大直径达1200mm，其板跨度可达40m）。
由于该管自重较轻，埋在混凝土板内，管与管之间形成无数小工字梁受力的现浇多孔空心板或隐形密肋井式受力的现浇空心板，从而形成无梁、无柱帽的现浇混凝土空心楼盖体系。
（二）GBF薄壁管空心楼盖技术结构优点1、结构优点：（1）可显著减轻建筑物的自重，竖向结构造价低；（2）适用于大跨度和大荷载、大空间的多层和高度建筑；（3）开洞方便；（4）无梁无柱帽降低层高。
但也有如下不足；结构缺点：（1）芯管长途运输易破损；（2）芯管难以固定成线且管距难以保持均匀和保持直线；（3）混凝土浇筑时易造成芯管上浮带动板筋向上，导致板下保护层偏大；（4）芯管下方混凝土难以振捣密实，易形成蜂窝、麻面、孔洞等质量通病。
（三）施工准备1、材料（按设计要求）（1）水泥：52.5……；（2）石子：碎石，粒径5〜12mm,含泥量不大于2%；（3）砂子：粗砂，含泥量不大于2%；（4）钢筋：品种与规格应符合设计要求，并有出石厂合格证及试验报告；（5）GBF管，是专利转让定点生产厂家供货，现场按专利说明书提供技术指标进行验收；（6）火烧丝：规格20号；（7）砂浆垫块：用1：3水泥砂浆带火烧丝制作，在现场现制；（8）模板：高强度酚醛覆面胶合板模板；（9）钢管：（①48*3.5）（Q235 钢）；（10）混凝土配合比：由公司试验室提供。
2、技术准备。
熟悉GBF管技术性能，施工前应根据设计图纸，排列好每开间GBF 管布置图，管与管、管与梁边间距按设计要求进行控制，计算出每开间各种管的长度以及所需数量，以便备料，并提高加工管肋之间的钢筋网片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.体系简介
5.施工准备
• 5.1 技术准备
• 5.2 材料及设备要求
5.1 技术准备
• 1. 根据预制空腔楼盖平面布置图按层统计各种规格预制空 腔构件的数量，确定施工分段及流水施工顺序。 • 2.根据预制空腔构件的位置、重量、框架梁、密肋梁尺寸 与平面位置进行支撑架和模板的设计。 • 3.对水电风暖管线盒洞的预留、预埋进行检索汇总，并作 叠合图。预留、预埋应避开空腔构件，设置在密肋梁和框 架梁部位。
7.质量控制(产品外观质量)
项目 上、下外表面裂纹、穿孔 每侧壁板穿孔个数及孔径 各侧壁板穿孔个数总和 各外角接口裂缝 指标 无 ≤5个；且Φ≤10mm ≤12个 无
7.质量控制(产品外观质量允许偏差)
项目 允许偏差（mm）
长、宽
+5，-8
高度
+5，-8
表面平整度
5
8.安全要求
• 8.1 进入施工现场必须戴安全帽，操作人员要持证上岗， 严格遵守国家行业标准《建筑施工安全检查标准》 JGJ59—99、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130—2001要求。 • 8.2 工人进场必须进行有针对性的安全教育，每次吊装空 腔箱体构件前必须进行针对性的安全交底。空腔箱体构件 必须使用厂家配套专用的起吊架，吊装前必须检查卡扣、 钢丝绳、空腔构件起吊架等起重用品的性能是否完好。空 腔构件起吊架重复使用前厂家必须逐一检查是否安全可靠。
6.施工工艺流程及施工要点
• 7. 绑扎板面钢筋 • 注意事项： • ⑴ 注意识别图纸，有 单层双双层双向两种 可能； • ⑵ 注意板筋和空腔之 间要设置垫块，以确 保保护层的厚度； • ⑶ 在空腔上绑扎钢筋 时要注意轻踩轻放， 在搬运重物在空腔上 行走时，应铺设硬质 平板作马道。
6.施工工艺流程及施工要点
空腔体密肋复合楼板学习交流
DCKQ单面外露芯模施工工法介绍
• • • • • • • • 1.前言 2.工法特点 3.适用范围 4.体系简介 5.施工准备 6.施工工艺流程及施工要点 7.质量控制 8.安全要求
1.前言
• 双向密肋空腔楼盖是一种新型的楼盖形式，适用于大跨度 大空间结构，由于其采用空腔构件，便于装配化安装，施 工简便，工期短，空腔构件的高度与密肋梁一致，室内顶 棚平整，无需再重新吊顶，具有良好的建筑空间效果和显 著的经济效益。同时双向密肋空腔楼盖由于有封闭的空腔， 具有较好的保温隔热性能，是一种值得推广的、符合节能 目标的楼盖体系。
6.施工工艺流程及施工要点
• 3. DCKQ®空腔构 件运输 • 注意事项： • ⑴ 将相同规格构 件成堆码放在起吊 架上,不应超过6层; • ⑵ 严禁直接在空 腔构件的角部起吊
6.施工工艺流程及施工要点
• 4. DCKQ®空腔构件吊 装 • 注意事项： • ⑴ 将钢丝绳套在起吊架 的四角整体起吊; • ⑵ 逐一吊装空腔构件到 指定部位;
8.安全要求
• 8.3 混凝土密肋梁预制箱体空腔楼盖模板支撑立杆必须沿 肋梁布置，架体立杆间距、架体步距、剪刀撑设置必须按 方案实施，确保架体承载力及稳定性。严格落实模板支撑 架体安全专项验收。 • 8.4 现场用电应设三级漏电保护、严禁使用移动式碘钨灯。
• 8.5 夜间施工必须保证照明，楼梯、马道等垂直交通部位 要设置安全灯。
5.2 材料及设备要求
• 5.2.1空腔构件 • 空腔构件由特定工厂进行预制生产，在达到强度要求后运送至安装现 场，在空腔构件进场后，应尽可能避免或减少空腔构件到场后的临时 堆放和二次搬运。 • 空腔构件的堆放场地应坚实、平整、洁净。堆场表面宜作硬化处理， 并注意场地排水；未作表面硬化处理的堆场，其基层应坚实，表面应 铺垫砂层厚度不少于50mm。空腔构件应按规格型号分类叠层堆放， 不同类型的叠堆之间应各留存不少于1000mm宽的通道。 • 空腔构件垂直运输时可采用专门的吊笼（箱）吊运，也可直接采用平 板龙门塔吊垂直运输，严禁用缆绳直接绑扎构件进行吊运。 • 5.2.2垂直运输机械准备：塔吊、吊车 • 5.2.3劳动力准备 施工现场的工人在进场前，要进行施工技术交底。 空腔箱体构件安装工人，要经过空腔箱体构件生产厂家的技术交底培 训后方能进行现场施工。
8.安全要求
• 8.6 钢筋吊装时，要将钢筋卷起两头扎紧防止卡扣打开 伤人。 • 8.7 任何材料吊运、空腔箱体构件安装必须保证塔吊指挥 到位、通信畅通。 • 8.8 泵送混凝土时，输送泵及地面水平管两侧设置安全警 示带，禁止人员通行。 • 8.9 需要进行动火作业时，首先要拿到动火许可证，作业 时要充分注意防火，准备灭火器等灭火设备。
参观学习照片出现问题讨论
3.适用范围
• 适用于大跨度、大开间的商业建筑、教育及会展物流、地 下巨空间建筑和工业建筑，尤其对隔热、保温、隔音要求 较高的教学楼、会议室、科研楼、图书馆和对层高要求较 严的地下工程、人防工程、大型会展中心等工业与民用建 筑具有明显的优势。
4.体系简介
• 基于空腔构件的新型现浇混凝土密肋楼盖结构技术，是由预制的空腔 构件、现浇的钢筋混凝土密肋梁和框架梁共同组成的水平楼盖结构体 系。该技术包括空腔构件、双向密肋空腔楼盖及其施工工艺方法三大 部分。 • 空腔构件是一种上、下两块由钢筋混凝土板四周侧壁由其它硬质材料 围合成的空心腔体，它起到受力、支模、增加楼板刚度和减轻楼板自 重的作用。双向密肋楼盖包括空腔构件、密肋、框架梁，彼此构成网 状正交的暗密肋空腔楼盖结构。其特点在于无需绑扎楼板钢筋和现浇 楼板混凝土。双向密肋楼盖施工工艺包括空腔构件的生产工艺和该楼 盖施工成型的全过程。
2.工法特点
• 该结构可以降低主体结构的框架梁高，形成无梁空腔楼盖，从而大幅 度降低建筑物层高。 • 该结构楼板底面平整，楼板内隔墙可以任意间隔，为用户创造了更多 灵活、更人性化和个性化的室内布置空间；该楼板无需吊顶，管线吊 挂方便。 • 该楼板封闭空腔的结构，可以大大减少楼层噪音的传递，提高楼盖隔 音效果。同时大大减少了热量传递，使楼板的隔热、环保性能得到显 著提高。 • 该技术在施工中，可以采用平板模方式，支模方便，模板的裁剪和损 耗都大为减少，节省模板60%-70%。
• ⑶ 在角部吊装时每个角 不少于4跟钢筋固定钢丝 绳,对角起吊;
6.施工工艺流程及施工要点
• 5. DCKQ®空腔构件 安装 • 注意事项： • ⑴ 按设计型号安装 就位;
6.施工工艺流程及施工要点
• • • • • • • • • • • 6．DCKQ®空腔构件调校 注意事项： ⑴调整校正空腔构件,做到横 平竖直; ⑵校正撬挪构件时注意，请 作 业人员一定要将着力点选在 构件底部进行（此处为预制 结构部分），不要在构件中 间部分用力撬挪，以免构件 空腔破损； ⑶对于破损构件进行修复补 漏
6.施工工艺流程及施工要点
• 1.支模 • 注意事项： • ⑴ 支模架安全牢固； • ⑵ 模板平整、连接 牢靠； • ⑶ 避免模板长期浸 泡和暴晒。
6.施工工艺流程及施工要点
• 2．绑扎梁肋钢筋,预埋管 线 • 注意事项： • ⑴ 在平模上对肋梁放线定 位， • 按照肋梁下边宽用双线控 制； • ⑵ 肋梁箍筋呈梯形断面,下 边 • 宽左右均超出上边宽 20mm； • ⑶ 注意箍筋加密; • ⑷ 按施工图要求预埋管线。
• • • 8. 浇筑混凝土 注意事项： 浇注混凝土时,宜采用 小型插入式震动器振 捣;不得将震动器直接 作用在空腔构件上进 行振捣;
6.施工工艺流程及施工要点
• 9.混凝土养 护、拆模
7.质量控制
• 7.1 主控项目 • 7.1.1 安装现浇结构的上层模板及其支架时，下层楼板应 具有承受载荷的承载力，或加设支架；上下层支架的立柱 应对准，并铺设垫层。 • 7.1.2 在涂刷模板隔离剂时，不得沾污钢筋和混凝土结合 处。
