地连墙钢筋笼吊装方案

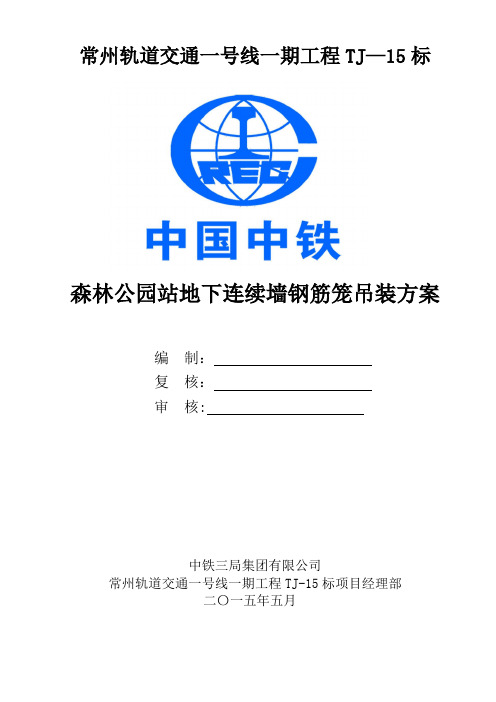

常州轨道交通一号线一期工程TJ—15标森林公园站地下连续墙钢筋笼吊装方案编制：复核：审核:中铁三局集团有限公司常州轨道交通一号线一期工程TJ-15标项目经理部二〇一五年五月目录一、工程概况 (1)二、编制依据 (1)三、施工计划 (1)四、机械、吊具选择及验算 (2)4。
1钢筋笼吊装方法 (2)4.2施工要点 (2)4.3吊点设置 (3)4.4机械选用 (7)4。
5吊点吊环验算 (8)4。
6钢丝绳验算 (8)4。
7主吊扁担及钢筋笼碰臂验算 (9)五、吊装施工技术措施 (9)六、吊装施工安全技术措施 (11)6。
1三级安全教育 (11)6.2吊装注意事项 (11)七、应急措施 (13)7。
1钢筋笼放不到位 (13)7。
2钢筋笼起吊过程中发生变形、散架 (13)7.3吊车因起吊或道路坍塌发生倾覆 (14)八、吊装施工索具一览表 (16)一、工程概况森林公园站位于规划北海路与乐山路交叉路口，沿乐山路路中南北向布置，车站南端为数栋1～2层民房，车站北端为数间精细化工厂厂房1～2层,其余周围均为农田及鱼塘。
车站采用11m岛式站台，地下两层双跨（局部三跨、四跨）矩形框架结构。
车站宽度约19.7m～40。
2m，站台中心里程处底板埋深约16。
3m，车站长度约347m.车站共设5个出入口、3个风道和2个消防疏散通道。
车站南北端接盾构区间，南端为盾构始发，北端为出入线盾构始发，北端正线为盾构接收(预留）。
车站主体基坑均采用明挖顺做法施工。
森林公园站基坑围护结构采用地下连续墙，墙厚为800mm(北端头井为1000mm），共133幅。
本工程钢筋笼分别有“-"、“L"、“Z"、“T”四种形式，钢筋笼厚度为660mm（860mm），其中最大长度为V区Z5型，长35m，钢筋笼最重34.13t，H型钢单根重4。
47t。
钢筋笼重量包含预埋钢板重量和钢板垫块等。
本方案按35m长(1000mm槽宽）最重钢筋笼进行计算。
超深基坑地下连续墙钢筋笼吊装专项方案的实施探讨
