浅谈远方备自投装置的动作原理
备自投工作原理及动作条件
备自投工作原理及动作条件
备自投是一种常见的自动化设备，它在工业生产中起着重要作用。
它的工作原
理和动作条件对于使用者来说至关重要。
本文将详细介绍备自投的工作原理及动作条件，以帮助读者更好地理解和应用这一设备。
首先，备自投的工作原理是基于自动化控制系统的。
它通过传感器感知工件的
位置和状态，然后根据预设的程序进行相应的动作。
在工作过程中，备自投能够自动完成工件的上下料、定位、夹持、加工等一系列动作，从而实现生产过程的自动化和高效化。
其次，备自投的动作条件包括工件的尺寸、形状、材质等方面的要求。
在使用
备自投时，需要根据实际工件的情况来设置相应的参数，以确保设备能够正常工作。
此外，备自投的工作环境也需要符合一定的要求，包括温度、湿度、灰尘等方面的控制，以保证设备的稳定运行。
在实际应用中，备自投通常需要与其他设备配合使用，比如机床、输送带等。
因此，对于备自投的工作原理和动作条件的理解和掌握，对于整个生产线的稳定运行至关重要。
只有在充分了解备自投的工作原理和动作条件的基础上，才能更好地发挥其作用，提高生产效率，降低成本，提升产品质量。
总的来说，备自投的工作原理和动作条件是在自动化控制系统的基础上实现的，需要根据实际工件的情况来设置相应的参数，同时还需要保证设备的工作环境符合一定的要求。
只有在充分了解和掌握备自投的工作原理和动作条件的基础上，才能更好地应用这一设备，实现生产过程的自动化和高效化。
希望本文能够帮助读者更好地理解和应用备自投，从而为工业生产的发展做出贡献。
备自投装置动作原理
自投装置动作原理1. 引言自投装置是一种用于自杀的装置，它通过某种方式实现自杀者的死亡。
本文将详细解释与自投装置动作原理相关的基本原理。
2. 自投装置的分类根据不同的实现方式和目的，自投装置可以分为多种类型。
其中，较为常见的包括机械式、化学式和电子式自投装置。
2.1 机械式自投装置机械式自投装置通过机械运动实现自杀者死亡。
常见的机械式自投装置包括吊索和绞刑架等。
2.1.1 吊索吊索是一种利用绳索或类似物体将自杀者吊死的机械式自投装置。
其基本原理是将绳索系在合适的高处，并将其另一端系在脖子上，然后通过身体重力作用使脖子受到压迫，导致窒息而死亡。
2.1.2 绞刑架绞刑架是一种利用绞刑绳将自杀者勒死的机械式自投装置。
其基本原理是将绞刑绳系在合适的位置，然后自杀者将头部放入绞刑绳中，通过身体重力作用使绞刑绳收紧，导致颈部受到压迫而死亡。
2.2 化学式自投装置化学式自投装置通过化学反应实现自杀者死亡。
常见的化学式自投装置包括药物中毒和气体中毒等。
2.2.1 药物中毒药物中毒是一种利用药物的作用将自杀者毒死的化学式自投装置。
其基本原理是自杀者摄入具有致命剂量的药物，药物在体内产生剧烈的生理或化学反应，导致器官功能衰竭而死亡。
2.2.2 气体中毒气体中毒是一种利用有毒气体将自杀者窒息或窒息至死的化学式自投装置。
常见的有毒气体包括一氧化碳、氢氰酸和氯气等。
其基本原理是自杀者吸入高浓度有毒气体，导致呼吸系统无法正常工作而死亡。
2.3 电子式自投装置电子式自投装置通过电子元件实现自杀者死亡。
常见的电子式自投装置包括电击和遥控炸弹等。
2.3.1 电击电击是一种利用电流将自杀者电死的电子式自投装置。
其基本原理是通过导体将高压或大电流引入自杀者的身体，使其受到致命的电击而死亡。
2.3.2 遥控炸弹遥控炸弹是一种利用爆炸将自杀者炸死的电子式自投装置。
其基本原理是通过遥控装置触发爆炸物，使其产生巨大的爆炸能量，导致自杀者在爆炸中丧生。
备自投装置动作原理
备自投装置动作原理自投装置是一种用于执行特定动作的装置。
它能够在特定条件下自动触发，从而实现预先设计的功能。
自投装置广泛应用于许多领域，如工业自动化、机器人技术、医疗设备等。
其动作原理常常涉及到传感器、执行器和控制系统。
一般而言，自投装置的动作原理包括以下几个步骤：1.传感器探测自投装置的动作原理首先涉及到传感器的探测功能。
传感器可以感知到各种环境参数，如温度、压力、光线、声音等，并将这些参数转换为电信号。
这样的传感器可以有很多种类，比如光电开关、温度传感器、声音传感器等。
通过传感器探测到的信号，我们可以判断是否满足动作触发的条件。
2.控制系统判断传感器将探测到的信号传输给控制系统。
控制系统根据接收到的信号进行判断，并根据预先设定的逻辑规则确定是否触发动作。
这个过程通常利用一些控制算法，如逻辑判断、模糊控制、PID控制等。
如果判断条件满足，控制系统会发出触发信号。
3.执行器动作控制系统发出的触发信号将传输给执行器。
执行器是自投装置中的重要组成部分，它能够执行特定的动作任务。
根据不同的应用，执行器可以采用不同的形式，如气动执行器、电动执行器、液压执行器等。
执行器接收到触发信号后，根据预设的任务进行动作。
4.动作结束控制执行器完成动作后，控制系统可以根据需要进行相应的结束控制。
这可以是简单的停止信号，也可以是一系列复杂的控制步骤。
例如，在机器人领域中，可以根据视觉传感器反馈的信息来调整机器人的位置、姿态等。
在完成设定任务后，自投装置进入待命状态，等待下一次触发动作。
总结起来，自投装置的动作原理可以概括为传感器探测、控制系统判断、执行器动作和动作结束控制四个步骤。
通过这些步骤的协同作用，自投装置能够实现预定的功能任务。
这种自动执行动作的装置在现代科技中有着广泛应用，并为许多实际问题的解决提供了便利和效率。
备自投装置动作原理
备自投装置动作原理备自投装置是一种自动化装置，它能够根据预设的条件和动作来执行相应的任务。
它的动作原理是通过传感器和执行器的配合实现的。
备自投装置需要使用传感器来获取环境信息。
传感器可以是各种类型，如光敏传感器、温度传感器、声音传感器等。
传感器能够感知环境中的物理量，并将其转化为电信号。
这些电信号经过处理后，可以用来判断环境是否符合预设的条件。
一旦传感器检测到环境符合预设的条件，备自投装置就会触发执行器的动作。
执行器可以是各种类型，如电机、气缸、泵等。
执行器能够根据接收到的电信号进行相应的动作，如旋转、推动、抽水等。
执行器的动作可以通过电路或控制器来实现。
当执行器完成相应的动作后，备自投装置会再次使用传感器检测环境信息。
如果环境信息不再符合预设的条件，备自投装置就会停止执行器的动作。
这样，备自投装置就能够根据环境的变化来灵活地执行任务。
备自投装置的动作原理可以应用于各种场景。
例如，在工业生产中，可以使用备自投装置来自动化生产线上的操作。
在农业中，可以使用备自投装置来自动化灌溉、施肥等任务。
在家庭生活中，可以使用备自投装置来实现智能家居的控制。
备自投装置的动作原理还有许多值得探讨的问题。
例如，如何设计传感器和执行器的选择和布置，以及如何确定预设的条件和动作。
这些问题需要综合考虑实际应用的需求和技术的可行性。
备自投装置是一种通过传感器和执行器的配合来实现自动化任务的装置。
它的动作原理是通过传感器获取环境信息，并根据预设的条件和动作来触发执行器的动作。
备自投装置可以应用于各种场景，实现任务的自动化和智能化。
10kv远方备自投原理
10kv远方备自投原理10kV远方备自投原理引言：在电力系统中，远方备自投原理是一种常用的保护措施，它能够有效地保护电力设备和电网的安全稳定运行。
本文将详细介绍10kV 远方备自投原理及其应用。
一、什么是远方备自投原理？远方备自投是指在电力系统中，当远方发生故障时，通过远方保护装置对本地设备进行自动投入操作。
远方备自投原理是基于电力系统中故障传递的原理，通过检测远方故障信号来实现对本地设备的保护。
二、远方备自投原理的基本原理1. 故障传递：当电力系统中的一处设备发生故障时，故障电流会沿着电网传递，传递到其他设备上，形成故障电压。
2. 故障信号检测：远方备自投装置通过检测故障电压的存在与否来判断远方是否发生故障。
一般采用差动保护装置、零序电流保护装置等来检测故障信号。
3. 自动投入：当远方发生故障时，远方备自投装置会自动给本地设备发出投入信号，使其投入运行，以避免远方故障对本地设备造成的影响。
三、远方备自投原理的应用1. 电力变电站：在电力变电站中，远方备自投原理被广泛应用于各类电力设备的保护。
当远方发生故障时，远方备自投装置能够及时将本地设备投入运行，避免故障扩大，确保电力系统的连续供电。
2. 输电线路：在输电线路中，远方备自投原理可以用于保护线路的绝缘子串、导线等设备。
当线路发生故障时，远方备自投装置能够自动将本地设备投入运行，保护线路设备的安全运行。
3. 发电机组：在发电机组中，远方备自投原理可以用于保护发电机组的转子、定子等关键部件。
当发电机组远方发生故障时，远方备自投装置能够及时将本地设备投入运行，保护发电机组的安全运行。
四、远方备自投原理的优势1. 快速响应：远方备自投装置可以实现迅速的故障检测和投入操作，提高了电力设备的保护速度，有效减少了故障对设备的影响。
2. 自动化操作：远方备自投装置能够实现自动化操作，减少了人工干预，提高了电力系统的稳定性和可靠性。
3. 灵活性：远方备自投原理可以根据不同的电力系统和设备特点进行调整和优化，具有较高的灵活性和适用性。

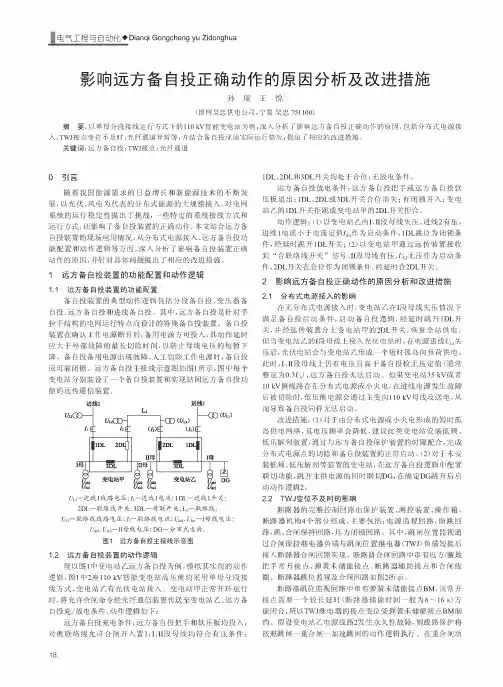

影响远方备自投正确动作的原因分析及改进措施
电气工程与自动化！Di#nqi Gongcheng yu Zidonghu2影响远方备自投正确动作的原因分析及改进措施孙瑞王悦（国网吴忠供电公司，宁夏吴忠751100）摘要：以单母分段接线运行方式下的11012智能变电站为例，深入分析了影响远方备自投正确动作的原因，包括分布式电源接入、TWJ接点变位不及时、光纤通道异常等，并结合备自投现场实际运行情况，提出了相应的改进措施。
关键词:远方备自投;TWJ接点；光纤通道0引言国能源的能源的不：展，以光、风电为代表的分布式能源的大规接入,对电网的运行提出了，的接线方式和运行方式，影响了备自投的正确动作。
结合远方备自投的现场应情况，分布式电源接入、远方备自投功能动作方面，深入分析了影响备自投正确动作的原因，并对提出了相应的改进措施。
1远方备自投装置的功能配置和动作逻辑1.1远方备自投装置的功能配置备自投的动作逻辑包括分段备自投、变压器备自投、远方备自投进线备自投|，远方备自投对结的电网运行点的自投备自投确作电源备电源方投入，动作时应大的时以母线电的下|备自投备电源出现、作电源时，备自投应远方备自投接线1变电站分了备自投实现站远方备自投能的远通进线1进线1进线1线路电压;"1—进线1电流；1DL—进线1开关；2DL—联络线开关;3DL—母联开关；U—联络线；联络线线路电压；—联络线电流；!如、Uz—I母线电压;!占2、血一II母线电压；DG—1布式电源5图1远方备自投主接线示意图1.2远方备自投装置的动作逻辑现以1中变电站远方备自投为例实现的动作逻辑，图1中2座110kV智能变电站高压侧均采用单母分段接线方式变电站光电站接入变电站正常运行时合光纤通变电站远方备自投/电条件、动作下：远方自投电条件:远方备自投把软板均投入；对侧联络线合入置1;1、11段母线均符合条件；1DL、2DL和3DL开关均处于合位;无放电条件。
远方自投电条件：远方自投把手或远方备自投软压板退出（1DL+2DL或3DL开关合位消失；入；变电站的1DL开关拒跳或变电站甲的2DL关拒合。
备自投装置原理
备自投装置原理备自投装置是一种常用于火灾灭火系统中的自动控制装置，它能够监测并控制火灾相关设备的运行。
本文将介绍备自投装置的原理和工作机制。
一、备自投装置的概念备自投装置是指备用电源和自动投入装置的简称。
它由备用电源和自动投入装置两个部分组成，主要用于火灾灭火系统的自动启停和相应设备的操作。
二、备自投装置的工作原理备自投装置通过监测火灾探测系统中的信号，实现对火灾相关设备的控制和操作。
下面是一般的备自投装置工作原理的简述：1. 常规状态下，备自投装置接收来自火灾探测系统的信号，并将信号发送给控制器。
2. 当控制器接收到火灾探测系统的信号后，会根据设定的逻辑条件来判断是否触发灭火设备的操作。
3. 如果满足触发条件，控制器会发送指令给备用电源和自动投入装置。
4. 备用电源会立即切换为应急状态，为火灾灭火系统提供电力供应。
5. 自动投入装置会激活灭火设备，比如启动喷淋系统、自动关闭隔离门等。
6. 当火灾得到控制或者消除后，系统会自动恢复到常规状态，备用电源和自动投入装置也会恢复到正常工作状态。
三、备自投装置的重要性备自投装置在火灾灭火系统中扮演着重要的角色，它能够实现火灾探测和灭火设备的自动控制，提高灭火系统的响应速度和灵活性。
以下是备自投装置的主要优点：1. 实时性：备自投装置能够实时监测火灾探测系统的信号，并根据信号快速做出响应，避免火灾的进一步蔓延。
2. 自动化：备自投装置能够根据设定的逻辑条件自动启停灭火设备，无需人工干预，提高灭火系统的自动化水平。
3. 可靠性：备自投装置采用备用电源和自动投入装置的双重保障机制，确保在火灾发生时系统能够正常运行。
4. 灵活性：备自投装置可以根据不同的火灾情况自动调整灭火设备的操作，实现灭火控制的精准性。
5. 省时省力：备自投装置减少了人工介入的需求，减轻了人力负担，提高了灭火效率。
四、备自投装置的应用领域备自投装置广泛应用于各类建筑、工厂、仓库等场所的火灾灭火系统中。
备自投装置动作原理及外回路保护闭锁分析
备自投装置动作原理及外回路保护闭锁分析发表时间：2015-09-21T17:02:55.020Z 来源：《电力设备》第02期供稿作者：程鹏[导读] 云南电网有限责任公司玉溪供电局云南玉溪随着电网不断扩大，重要负荷不断增加，供电可靠性显得尤为突出。
程鹏（云南电网有限责任公司玉溪供电局云南玉溪 653100）摘要：随着电网不断扩大，重要负荷不断增加，供电可靠性显得尤为突出。
备用电源自投装置的应用已越来越广泛，备自投装置的应用已成为保证变电站供电可靠的主要手段，因此备自投动作正确与否将直接关系到电网的安全稳定运行和供电可靠性。
关键词：备自投；闭锁备自投方案；可靠性；联切1备自投装置的功能设计（1）应保证在工作电源或设备断开后，才投入备用电源或设备。
（2）工作电源或设备上的电压，不论何种原因消失，除有闭锁信号外，自动投入装置均应动作。
（3）自动投入装置应保证只动作一次。
2备自投方式要求（1）220kV变电站采用进线备自投方式；（2）110kV备自投为自适应式，适用于各种运行方式，对于主、备供电源进线在同一段母线的，可只采用进线备投方式；（3）35、10kV备自投只考虑分段备投方式；（4）对于0.4kV备自投，如果0.4kV母线具有分段开关，则应同时考虑进线及分段备投方式；若只有电源进线开关，则只需考虑进线备投方式。
3备自投动作原理（1）220kV双母线接线变电站（进线备自投）：有双供双备、单供双备、双供单备、单供单备4种方式。
（2）110kV变电站有进线备自投、分段备自投、桥备自投3种常用方式。
方式1：进线备自投（见图1）进线2（1）备用进线1（2）：母线无电压，进线1（2）无流，进线2（1）有电压；2DL（1DL）处于分位时，若1DL（2DL）处于合位，则经延时跳开1DL（2DL），确认跳开后合上2DL（1DL），若1DL（2DL）处于分位置，则经延时后合上2DL（1DL）。
方式2：分段备自投（如下图2所示）（1）II段备用I段：I段母线无压，1DL进线1无流，II段母线有压；若1DL处于合位置，则经延时跳开1DL，确认跳开后合上3DL；若1DL处于分位置，则经延时合上3DL。
浅谈备自投装置
科技与创新┃Science and Technology&Innovation ·78·2018年第22期文章编号：2095－6835（2018）22－0078－02浅谈备自投装置王芳，陈晨（国网湖北省电力有限公司检修公司，湖北武汉430000）摘要：备用电源自动投入装置是当工作电源因故障断开以后，能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去，从而使用户不至于被停电的一种自动装置，简称备自投装置。
备自投的备用方式它分为明备用和暗备用两种。
明备用是在正常情况下有明显断开的备用电源或备用电源，装设有专用的备用电源或备用设备；暗备用是在正常情况下没有明显断开的备用电源或备用设备，而分段母线间利用分段断路器取得相互备用。
兴隆站采用的就是明备用的方式。
主要对备自投原理、备自投装置的基本要求、备自投不正确动作的原因、运行中的注意事项等进行了详细分析。
关键词：备自投装置；备用电源；明备用；动作出口中图分类号：TM762文献标识码：A DOI：10.15913/ki.kjycx.2018.22.0781备自投的原理动作条件说明具体如下。
1.1启动条件都满足，闭锁条件都不满足，备投动作出口为防止备投重复动作，在每个动作逻辑中设置一个“充电”计数器，充满电后开放出口逻辑。
1.2充电的条件不是所有启动条件都满足；无任何闭锁条件。
1.3充满电的条件以上两条同时超过10s，即充电10s后，动作充满电。
1.4放电条件放电条件如下：①任意一个闭锁条件满足；②备投动作出口后。
为什么要设置充电时间呢？为避免合闸在故障上造成开关跳跃和扩大事故，充电时间主要考虑下面几个原则：①等待故障造成的系统扰动充分平息，认为系统已经恢复到故障前的稳定状态；②躲过对侧相邻保护最后一段的延时和重合闸最长动作周期。
我们以兴隆站的备自投装置为例，来说明它的基本逻辑。
兴隆站采用PSP642型数字备用电源自动投入装置，当所用电系统正常运行时，备用电源自动投入装置必须投入运行。
备用电源自投装置动作分析及探讨
备用电源自投装置动作分析及探讨【摘要】备自投装置通过供电网络系统自动装置与继电保护装置相结合，是供电网络不间断供电既经济而有效的技术措施，备自投误动和拒动的现象时有发生，对电网的稳定运行和用户的正常用电带造成了严重的威胁。
本文分析了备用电源自投装置的基本原理和若干闭锁条件，结合实例进行分析探讨。
【关键词】备用电源自投；闭锁0 前言随着我国人民生活水平的不断提高，供电可靠性成为供电考核的重要指标之一。
因此各种电源的相互切换，保证电源的不间断供电和供电的高可靠性成了电力系统的重要部分。
为满足电网经济运行及提高双电源及以上供电负荷的高可靠供电、保证连续供电，常采用备用电源自动投入装置。
备自投装置通过供电网络系统自动装置与继电保护装置相结合，是供电网络不间断供电既经济而有效的技术措施，是保证电网安全、稳定、可靠运行的技术手段，在现代供电系统中得到了广泛的应用。
受各种复杂因素影响，备自投装置时常出现异常现象，出现各种不正确动作。
本文通过总结实践经验，结合实例进行分析探讨。
1.备自投的基本原理常见的备自投方式分为：进线备投和桥备投。
不管是进线备投还是桥备投，其动作逻辑均由三个部分组成：允许条件、闭锁条件、充放电逻辑。
而这三个部分的组成均需满足备自投的基本原则，即：（1）只有原工作电源所在开关确实被断开后，备用电源才能投入；（2）主变后备保护动作均应闭锁相应等级的备自投装置。
这主要是考虑到出线故障而出线保护拒动，引起主变后备保护动作切除主变而造成母线失压时，应闭锁对应电压等级的备自投；（3）手动分闸切除工作电源时，应闭锁备自投装置；（4）备自投装置整定的延时应大于最长的外部故障切除时间及线路重合闸的时间。
[1]1.1 充电条件变电站的主供电路和备供线路上的电压均不能为零，前者开关置于合位，后者开关置于分位，经过5～8 s的延时操作后，使整个备自投装置处在充电状态，运行方式可以通过分合位上的母联开关判断其正确性，同时计算出各支路线上的功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈远方备自投装置的动作原理
作者：严松辉
来源：《山东工业技术》2016年第19期
摘要：本文根据远方备自投装置在肇庆电网的实际应用情况，对其动作原理及相关保护定值进行分析，进一步提高对电力系统安全运行的可靠性。
关键词：远方备自投装；电力系统；动作原理
DOI：10.16640/ki.37-1222/t.2016.19.018
1 前言
安全自动装置是一种保障电网安全运行的重要技术措施，也是电网中“三道防线”的一个重要组成部分，而远方备自投装置就是其中的一种。
正常情况下，就地备自投装置可实现本站的电源备自投功能，远方备自投装置是建立在两个变电站的就地备自投装置的基础上，通过两站之间的通道传递远方合闸命令，来实现两站的电源互备功能。
2 肇庆电网中的应用情况
在肇庆电网中，最早装有远方备自投装置的两个变电站是110kV南岸站和马安站；经查询，在2012年和2015年分别出现主供线路故障重合不成功，远方备自投装置正确动作，避免出现变电站全站失压的事件。
故在近几年技改中，不少变电站也加装了远方备自投装置，如金渡站和河秋站、金利站和大洲站、河儿口站和南丰站、官圩站和长岗站。
3 远方备自投装置动作原理及定值设置
如下图，马安站由110kV珠马线供电，南岸站由110kV东南I线供电，110kV马南线是马安站和南岸站之间的联络线。
方式A：南岸站：1DL合位，2DL分位；马安站：1DL合位，2DL分位。
方式B：南岸站：2DL合位，1DL分位；马安站：2DL合位，1DL分位。
方式C：南岸站：1DL合位，2DL合位；马安站：2DL合位，1DL合位。
正常方式只有：（1）一个站C方式，一个站A方式或B方式。
（2）两个站都为B方式。
3.1 方式A动作条件
本地备自投动作过程：检测到1M、2M母线失压，且联络线无流、电源进线有压，延时Ts2跳开1DL开关，确认1DL开关跳开后，且电源进线有压，自投2DL开关。
远方备自投动作过程：故障期间，在未跳开1DL开关Ts2时间内，收到对侧变电站发来远方合闸命令时，则不跳1DL开关，同时检测到电源进线有压，延时Ts3，自投2DL开关。
3.2 方式B动作条件
本地备自投动作过程：检测到I、II母线失压，电源进线无电流，联络线有压，延时Ts2跳开2DL开关。
确认2DL开关跳开后，且联络线有压，延时Ts3自投1DL开关。
远方备自投动作过程：正常运行时，收到对侧变电站发来远方合闸命令时装置启动，检测到Ⅰ、Ⅱ母线有压，延时Ts3自投1DL开关。
3.3 方式C动作条件
远方备自投动作过程：检测到I、II母线均失压，电源进线无电流，延时Ts5跳开2DL开关。
确认2DL开关跳开后，再延时Ts5发送远方合闸命令到对侧变电站。
3.4 实现远方备自投功能的前提条件
（1）C方式的满足充电条件：两个进线开关处于合位；I、II母线电压大于母线有压整定值Uh。
（2）C方式的无放电条件：进线开关一个或两个处于分位；I、II母线电压小于母线失压整定值KUn的时间大于或等于5S；手跳进线开关；收到备自投闭锁开入信号；备自投运行压板退出。
（3）C方式的启动装置条件：主供电源线路电流值（南岸站为东南I线；马安站为珠马线）小于无流定值；I、II母线电压小于母线低压值U1。
3.5 注意事项
（1）光纤通道异常时，各侧备自投装置具有普通线路备投功能。
（2）为保证在A方式下未跳开1DL开关时，可接收到对侧的远方合闸命令，延时定值Ts2应大于Ts5+Ts4+Ts5
（3）需要其中一个站备自投退出运行时，该站需要退出“110kV备自投总出口压板”，“110kV备自投功能压板”，“110kV备投远方投退压板”，而另一个站则需要只退出“110kV备投远方投退压板”，其他压板不动！
3.6 110kV线路定值
（1）Un：110kV母线PT一次侧额定线电压值，整定110.0kV
（2）1In：110kV#1线CT一次侧额定电流值，整定600A
（3）2In：110kV#2线CT一次侧额定电流值，整定600A
（4）Uh*：110kV母线及线路有压定值，整定70%Un
（5）Ul*：母线低压定值，整定30%Un
（6）Iws：线路无流定值，整定24A
（7）ts1：充电延时时间定值，整定15S
（8）ts2：跳开合位开关延时时间定值，整定3.7S
（9）ts3：合上分位开关延时时间定值，整定0.1S
（10）ts4：等待备自投结果延时时间定值，整定0.2S
（11）ts4：发远方合闸命令延时时间定值，整定1.7S
（12）K2：判母线/线路电压消失定值，整定20% Un
4 结束语
备自投装置在电力系统中应用广泛，也在实践应用中得到很好的效果；远方备自投装置也在不断的推广应用，其是保证电力系统安全运行的又一个很有力的保障，也是电网技改的一个新趋势。
参考文献：
[1]崔凤良，周家春.远方备自投自动投入装置[J].电力自动化设备，2002，22（9）：61-62.
[2]黄梅.电力系统自动装置[M].北京：中国电力出版社，2000.。
