供热管网安装施工方案
充分考虑各种不利因素，在工期安排、人员设备配置等方面预留余地，确保工程顺利实施。
（5）强化现场组织管理、施工调度，施工组织管理坚持高标准、高起点、快节奏；施工中合理安排现场设施，做好环境保护和文明施工，创建文明工地。
（6）切实贯彻环保法规，强化施工人员的环保意识、合理土地资源、有计划的进行开挖。
1.3工程概况本工程位于578#路，为暖气沟改造工程。
在道路0+248-0+340处原管沟影响主车道，现改在路西14.5米处，全长约100米。
沟宽1.2米，墙为37砖墙，沟深1.8米。
管道采用开槽，在沟槽内架空方式，管材为钢管。
管道沿线附属构筑物有井室。
1.4管材选用：供热管道采用工厂预制直埋保温管，管道保温层采用聚异氰脲酸酯泡沫塑料，保护层采用高密度聚乙烯。
钢管选用型号为Q235的螺旋缝焊接钢管，设计压力为1.6 Mpa，供热介质为高温热水，供水温度1300C,回水温度700C。
DN219聚氨酯无缝钢管150米，DN159聚氨酯无缝钢管60米，DN108聚氨酯无缝钢管68米，DN108聚氨酯无缝钢管90°弯头5个，DN219聚氨酯无缝钢管90°弯头2个，DN159聚氨酯无缝钢管90°弯头2个，DN219变DN159变径管4个，DN219变DN108变径管4个，DN108D343H-16C硬质密封蝶阀4个，DN159D343H-16C硬质密封蝶阀4个，DN219D343H-16C硬质密封蝶阀2个。
1.5地基处理要求：（1）管道地基：基坑开挖后原土夯实，做500mm厚3：7灰土垫层至基槽底，压实系数不小于0.96，处理宽度为沟槽底宽度。
（2）井室地基：基坑开挖后原土夯实，做500mm厚3：7灰土垫层至底板垫层底，压实系数不小于0.96，处理范围为底板边缘外500mm。
2.施工工艺流程2.1主要工序施工方法2.1.1 沟槽开挖测量放线开挖前用全站仪定位放线，确定开挖边线，用钢桩定位、或标志线，注明开挖深度、里程，指导施工。
（1）供热管道放线，一般每隔20m设中心桩，管道放线抄平后，应绘制管路纵断面图。
管线测量工作应有正规的测量记录本，认真详细记录，必要时应附示意图，并应将测量的日期、工作地点、工作内容以及记录、对点等参加测量人员的姓名记录，测量记录均应由专人妥善保管，随时备查，作为工程竣工的原始资料。
（2）施工测量注意事项（3）所设置的临时水准点应相互测校调整，以防差错。
（4）在管道中心线和转折点的适当位置设置施工控制桩，控制桩应妥善保护。
（5）测量时，应对仪器进行检查调整，对原始记录作详细校对。
2.1.2沟槽开挖（）沟槽边坡根据现场土质情况，应在开挖过程中，实测土质类别，在有放坡条件的个别区段，个别不设支撑的地段最陡坡应按规范规定放坡。
沟槽深度超过5m的路段要分层开挖。
（2）沟边堆土高度不得超过1.5m，且距槽口边缘不小于0.8m。
（3）沟底要求呈天然土层，并按图纸要求对垫层进行处理。
（4）沟槽开挖选用机械开挖，并按机械台数和人数组合最佳操作面，分段开挖，在有条件的地段尽可能按由浅到深的顺序进行开挖。
（5）每挖一段清底一层，并同时抄平，在边坡上打好水平控制木桩。
（6）挖掘管沟底槽时，沟底留出15—20cm暂不开挖。
待下道工序进行前抄平开挖，对破坏了的天然土层，要先清除松动土层，用砂等符合设计的土质填至标高，夯实。
（7）当遇到积水时，排水或人工抽水应保证下道工序进行前将水排除。
（8）敷设管道前，应按规定进行排尺，并将沟底清理到设计标高，并挖出工作坑，接口工作坑采用人工开挖,且工作坑必须满足接口施工工艺要求。
（9）沟槽开挖至设计标高后，必须仔细验槽，如有特殊工程地质现象，应及时通知建设单位和监理单位，确定处理方案。
2.1.3临时便桥在管沟开挖横穿马路处，需要搭设临时便桥，根据现场开挖实际情况，铺设钢板作为临时通道，便桥两侧用钢脚手架搭设护栏，保证人员车辆行驶安全。
2.1.4 管道基础处理沟槽经检验合格后进行管道基础施工，管道基础应严格按设计及规范要求进行施工，严格控制素土、灰土及粗砂垫层的压实度。
管道两侧三角区的填料一定要密实。
2.1 管道基础采用原土夯实, 之上是50cm 3:7灰土垫层（压实系数不小于0.96）, 3:7灰土回填前一定要拌和均匀,掌握好含水量及虚铺厚度,确保每层达到规定的压实度，待热力管道安装、水压试验及接头保温合格后、再铺设200mm厚中砂。
3.管道安装3.1管道安装工艺流程图管道安装工艺流程图3.2管材验收及焊条采购本工程所用供热管道为工厂预制直埋保温管，管道保温层采用聚异氰脲酸酯泡沫塑料，保护层采用高密度聚乙烯，钢管选用型号为Q235的螺旋缝焊接钢管（DN800×10mm）。
甲方提供的管材提货时核实管材的品种、规格、型号、数量、质量等级与设计要求无误，出厂合格证及防腐证明书齐全无误后方可提货。
管段焊接采用的焊条为E4303（J422）、同时应符合如下规定：焊条的化学成份，机械强度应与母材相同且匹配，兼工作条件和工艺性；焊条质量符合现行国家标准《碳钢焊条》的规定；焊条应干燥。
采购焊条使用前要经业主及监理工程师批准方可进场。
3.3运输：保温管及管件采用兜底平吊，吊车起吊时轻装轻卸，运输时垫稳、绑牢，不得相互碰撞。
3.4堆放：保温管及管件堆放场地要平整、坚实、方便，堆放时必须垫稳，摆放整齐，堆放层高不得超过3层，并标识清楚。
3.5 管道安装前的准备工作（1）将管口的毛刺和管内杂物清除干净，以减少管道的冲洗量，检查坡口是否符合焊接工艺要求及坡口两侧的清理质量，坡口表面不得有夹层、裂纹、加工损伤、毛刺及为焰切割熔渣等缺陷。
本施工项目的钢管焊接坡口为V 型，管道坡口按设计要求预留。
（2）热力管道施焊的焊工必须是参加过锅炉压力容器培训并经考核合格后的持证人员，对人员所持的证件须进行严格检查，无证或证件不在有效期内的人员不得施焊；（3）由于管子接头是在地面焊接，在挖操作坑时，尽量挖大一点，管底距工作坑底深度大于350mm，确保便于操作和检查；（4）检查安装机具是否配套齐全，工作状态是否良好。
（5）焊条使用前进行烘烤，烘烤温度为150～2000C，烘烤保温时间为1.5小时。
3.6 钢管焊接管道安装前，管节应逐根检查，编号。
下管前应先检查管节的质量，合格后方可下管。
安装方向与开挖方向相同,由低向高施工，安装前应先确定检查井的位置，然后确定第一节管节的安装位置。
采用人工配合机械安装,安装前将管道按设计规定摆放,位置应便于起吊及运送。
管节下入沟槽时，不得与支撑及槽下的管道相互碰撞，沟内运管不得扰动天然地基。
下管采用吊车吊入沟槽，确定第一根管的位置，根据标高及中线摆放垫块。
在管外上方搭设门架，确定管道中线。
将管中线绳挂在门架上，然后用线锥控制到中线吊下，将管吊入就位后，校正标高、中线，并将管道临时稳固，防止安装好的管产生位移，位置尺寸校验合格后进行定位焊接。
3.6.1焊接要求管道焊接前每个焊工先进行试焊，待检验合格后方可展开正式焊接，焊接采用手工电弧焊，焊缝全部采用单面焊接，双面成型工艺。
焊接时，对焊接头预先点焊，每个焊口应有三个临时焊点，各焊点要牢固，焊工运弧要均匀慢行，收弧位置要准确。
每个焊口分多次焊接成型，焊缝根部应进行封底焊接。
第一层焊缝根部应均匀焊透，不得烧穿。
各层接头错开，每层焊缝的厚度宜为焊条直径的0.8～1.2倍，不得在焊件的非焊接表面引弧。
成型后焊缝高、缝宽要一致，焊缝纹路要均匀，不得出现漏焊、气泡、焊瘤、夹渣、咬边等缺陷；弯点至接口的距离不得小于管径，且不得小于100mm。
管段焊接应先修口、清根，管端端面的坡口角度，钝边、间隙、应符合设计文件的规定，不得在对口间隙内夹条或采用强力组对缩小间隙后施焊。
对口时应使内壁齐平，宜采用长300mm的直尺在接口外壁周围有顺序贴靠，错口的允许偏差应为5%管壁厚，且不得大于2mm。
为防止焊接时飞溅的焊渣烧坏保温管，须用加水苫布或胶皮布覆盖工作点两侧各500mm的保温管。
管子焊接时，施焊现场应防止穿堂风。
当焊件温度低于0℃时，应将施焊处的钢管两端20mm范围内加热到15℃左右时方可施焊。
3.6.2 焊接中间检查管道焊缝定位焊接后，清除渣皮进行检查，对发现的缺陷去除后方可进行焊接；对因故中断焊接的焊缝，继续焊接前应清理并检查，消除发现的缺陷后方可继续施焊。
3.6.3 焊接后的检验焊接完成后应立即去除焊缝渣皮、飞溅物，清理干净焊缝表面，然后进行焊缝外观检查。
管道焊口检验按（CJJ28-2004）的规范进行。
个别管道焊缝不具备水压试验条件时，必须进行百分之百无损探伤检验。
进行水压试验的管道焊缝按百分之三十的比例进行无损探伤检验。
供热管网的全部焊缝，在管网强度试验和水压试验合格后，并经试运行后进行验收。
3.6.4钢管焊口检测合格后，将焊缝清理干净，进行防腐保温。
4. 水压试验管道施工完毕后，应进行管道分段水压试验，试验压力为工作压力的1.5倍（0.6MPa），水压试验按以下步骤进行：4.1将试压管段各配水点封堵，缓慢注水，注水过程中同时将管内气体排出。
4.2管道系统注满水后，进行严密性检查。
4.3对系统加压，加压宜采用电动打压泵缓慢升压，升压时间不应小于10分钟。
4.4 当试验压力升至规定的试验值后，停止加压，进行稳压10min后，检查接口部位，管道焊缝应无渗漏、管段应无扭曲、变形等现象。
4.5试验中如有泄漏或稳压时压力下降超过规定值时，应检查原因，并及时排除，重新再试，直至合格为止。
4.6 管网冲洗供热管网冲洗应在试运行前进行，放水时应先开出水阀门，再开进水阀门，同时做好排气工作，当水质外观澄清时，同时关闭进水、出水阀门，再使管内存水达24小时，取水样化验，若达不到要求重新冲洗。
5.检查井施工5.1 井室基础施工根据图纸及标准图注明的井室尺寸放线施工。
井室开挖采用人工配合挖掘机一次性开挖。
如遇地下水时采用集水坑集水、水泵抽水。
井室地基处理：基坑开挖后原土夯实，做500mm厚3：7灰土垫层至底板垫层底，压实系数不小于0.96，处理范围为底板边缘外500mm。
检查井积水坑浇筑素混凝土。
5.2 井室砌筑（1）砌筑井室时，用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持1cm。
（2）管井外表面1:2防水砂浆（加5%防水剂）抹面厚20mm（至顶）。
井室砌筑时应同时安装铁爬梯，位置应准确，在砌筑砂浆及混凝土强度未达到规定强度前不得踩踏。
井内铁爬梯及埋件防锈采用红丹打底，灰色防锈漆两道。
(3) 井室砌筑或安装至规定高程后，应及时浇筑或安装井圈，盖好井盖。
(4)在浇筑检查井顶部人孔时，为避免混凝土落入积水坑，应用盖板临时封堵积水坑。
（5）管道穿越井壁处装设防水套管，以防止井壁漏水。
供热供水管网工程施工方案
1. 工程名称：XX市供热供水管网改造工程2. 工程地址：XX市城区3. 建设单位：XX市城市管理局4. 设计单位：XX市建筑设计研究院5. 施工单位：XX市建筑工程有限公司6. 工程范围：本次工程主要包括供热管网、供水管网改造，以及配套设施建设。
二、施工方案1. 施工组织机构（1）成立项目领导小组，负责工程的全面管理和协调。
（2）设立项目经理部，负责施工过程中的具体实施。
（3）设立技术、质量、安全、进度、物资等管理部门，确保工程顺利进行。
2. 施工准备（1）施工现场的准备工作：清理场地、搭建临时设施、铺设施工道路等。
（2）材料、设备准备：按照设计要求，提前采购、检验、储备各类材料、设备。
（3）施工图纸和技术交底：组织施工人员学习施工图纸，进行技术交底。
3. 施工工艺（1）供热管网施工：1）铺设dn100~dn500的钢管，采用焊接、螺纹连接等方法。
2）管道安装前，对管道进行清理、防腐处理。
3）管道焊接，采用双面焊接，确保焊接质量。
4）管道安装完成后，进行水压试验，确保管道无泄漏。
（2）供水管网施工：1）铺设dn100~dn500的钢管，采用焊接、螺纹连接等方法。
2）管道安装前，对管道进行清理、防腐处理。
3）管道焊接，采用双面焊接，确保焊接质量。
4）管道安装完成后，进行水压试验，确保管道无泄漏。
4. 施工进度安排（1）前期准备阶段：2个月（2）管道施工阶段：4个月（3）配套设施建设阶段：2个月（4）竣工验收阶段：1个月总计：9个月5. 质量控制（1）严格按照设计图纸和施工规范进行施工。
（2）加强材料、设备的质量检验，确保符合要求。
（3）加强施工过程中的质量检查，及时发现并解决质量问题。
（4）做好施工记录，确保工程可追溯。
6. 安全管理（1）加强施工现场安全管理，确保施工人员生命财产安全。
（2）严格执行安全操作规程，预防事故发生。
（3）加强施工现场消防管理，确保消防设施齐全、有效。
（4）定期进行安全教育培训，提高施工人员安全意识。
热力管网施工设计方案
襄垣县泰瑞达供热热电联产二线集中供热管网土建工程（城外供热管网）六标施工组织设计嘉泰建设发展目录第一章编制说明：第二章工程概述：第三章工程特点及难点：第四章主要施工方案：第五章施工质量保证措施：第六章安全施工保证措施：第七章文明施工保证措施：第八章施工进度保证措施：第九章环境保护、降低成本措施：第十章附件：第十一章附表：（一）拟投入本标段的主要施工设备表（二）拟配备本标段的试验和检测仪器设备表（三）劳动力计划表（四）计划开、竣工日期和施工进度网络图（五）施工总平面图（六）临时用地表施工组织设计第一章编制说明第一节编制说明：为能保质保量、安全、按期完成此项工程任务，确保运行使用时的安全性、可靠性,借鉴我公司以往工程的施工管理经验和人力及机械资源配备情况，进行编制。
第二节编制依据：一、招标文件《城市热电网设计规》(CJJ34-2002)《建筑地基基础设计规》(GB50007-2002)《砌体结构设计规》(GB50003-2001)《工程测量规》GBJ50026－93；《城镇直埋供热管道工程技术规程》(CJJ/T81-98)《城镇供热管管网工程施工及验收规》(CJJ28-2004)《工业设备及管道防腐蚀工程施工及验收规》(HGJ229-91)《建筑防腐蚀工程质量检验评定标准》(GB50224-95)《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-88)《施工现场临时用电安全技术规》(JGJ46-2005)现行《建筑安装工程施工质量验收统一标准》《公司常用吊车性能表》；第二章工程概况第一节建设规模：直埋预制保温管敷设。
第二节建设地点：襄垣县县城第三节建设工期：2016年7月15日开工，2016年9月1日交工验收，总工期48天。
第四节工程概况简述：该标段位于襄垣县县城长安大道南侧K4+825-K5+900段，工程容包括：室外热力管线铺设及路面清理、沟槽开挖、余土外运、土方回填、路面恢复等。
第六节主要工程量：新铺室外管线：聚氨酯硬质泡沫预制管DN900、DN32管线第七节施工组织机构：第三章工程特点及难点第一节施工工序流程：沟槽测量放线→沟槽围路面清理→测量复合→ 沟槽开挖→基础施工→垫层施工→管道敷设→混凝土检查井施工→管道试压及冲洗→土方回填→沟技术负责人 技术员 设备员 质量检查员 计划员 安全员材料员 施工员 木工班 混合班 管工班 混凝土班 钢筋班 瓦工班起重班班 项目经理槽围路面恢复→交工验收第二节工程特点、难点：1.开工晚，工期紧，地下障碍多。
供热管网施工安全措施专项方案

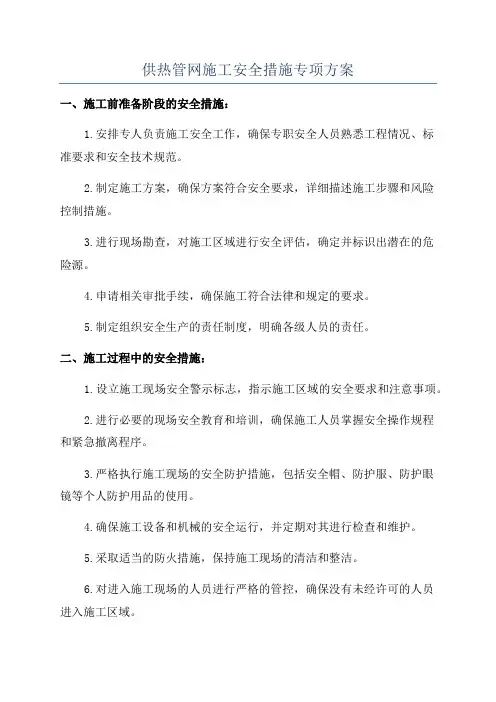

供热管网施工安全措施专项方案一、施工前准备阶段的安全措施：1.安排专人负责施工安全工作，确保专职安全人员熟悉工程情况、标准要求和安全技术规范。
2.制定施工方案，确保方案符合安全要求，详细描述施工步骤和风险控制措施。
3.进行现场勘查，对施工区域进行安全评估，确定并标识出潜在的危险源。
4.申请相关审批手续，确保施工符合法律和规定的要求。
5.制定组织安全生产的责任制度，明确各级人员的责任。
二、施工过程中的安全措施：1.设立施工现场安全警示标志，指示施工区域的安全要求和注意事项。
2.进行必要的现场安全教育和培训，确保施工人员掌握安全操作规程和紧急撤离程序。
3.严格执行施工现场的安全防护措施，包括安全帽、防护服、防护眼镜等个人防护用品的使用。
4.确保施工设备和机械的安全运行，并定期对其进行检查和维护。
5.采取适当的防火措施，保持施工现场的清洁和整洁。
6.对进入施工现场的人员进行严格的管控，确保没有未经许可的人员进入施工区域。
7.对施工现场进行定期检查，发现问题及时整改。
8.配备专门的消防器材，定期进行消防器材的检查和维护。
9.建立应急救援预案，组织定期演练，提高应急能力。
三、施工结束后的安全措施：1.检查施工现场，清除施工垃圾和废料，恢复原状。
2.对施工现场进行综合整理，清理危险物品。
3.安排专人对施工区域进行最后一次检查，确保没有存在安全隐患。
4.办理竣工验收手续，确保施工符合规定要求。
5.编制详细的施工记录和施工总结，总结施工过程中的安全经验和教训。
四、应急处置措施：1.设立应急疏散通道，确保各施工区域都能及时撤离。
2.配备专门的应急救援人员和设备，应对突发事故。
3.制定应急预案，包括火灾、爆炸、泄漏等各种紧急情况的应对措施。
4.进行定期的应急演练，提高应对突发事故的能力。
五、监督管理措施：1.建立监督制度，对施工过程进行监督检查。
2.对施工中发现的违反安全规定的行为，及时制止并采取相应的处罚措施。
3.加强对承包单位和个人的安全教育和培训工作。
热力管网及热力站管道安装施工
一、热力管网及热力站管道安装施工（一）城镇直埋供热管道工管道的布置和敷设1、管道布置（1）直埋供热管道的布置应符合国家现行标准《城市热力网设计规范》(CJJ34)的有关规定。
直埋供热管道与有关设施相互净距注：热力网与电缆平行敷设时，电缆处的土壤温度与月平均土壤自然温度比较，全年任何时候对于电压10kV的电力电缆不高出10℃，对电压35~110kV的电缆不高出5℃，可减少表中所列距离。
（2）直埋供热管道最小覆土深度（3）直埋供热管道穿越河底的覆土深度应根据水流冲刷条件和管道稳定条件确定。
2、敷设方式（1）直埋供热管道的坡度不宜小于2‰，高处宜设放气阀，低处宜设放水阀。
（2）管道应利用转角自然补偿，10°～60°的弯头不宜用做自然补偿。
（3）可视为直管段的最大平面折角(°)（4）从干管直接引出分支管时，在分支管上应设固定墩或轴向补偿器或弯管补偿器，并应符合下列规定：①分支点至支线上固定墩的距离不宜大于9m。
②分支点至轴向补偿器或弯管的距离不宜大于20m。
③分支点有干线轴向位移时，轴向位移量不宜大于50mm，分支点至固定墩或弯管补偿器的最小距离应符合本方案公式(2—1)计算“L”型管段臂长的规定，分支点至轴向补偿器的距离不应小于12m。
（5）三通、弯头等应力比较集中的部位，应进行验算，验算不通过时可采取设固定墩或补偿器等保护措施。
（6）当需要减少管道轴向力时，可采取设置补偿器或对管道进行预处理等措施。
当对管道进行预处理时，应符合本方案附录A的规定。
（7）当地基软硬不一致时，应对地基做过渡处理。
（8）埋地固定墩处应采取可靠的防腐措施，钢管、钢架不应裸露。
（9）轴向补偿器和管道轴线应一致，距补偿器12m范围内管段不应有变坡和转角。
3、管道附件（1）直埋供热管道上的阀门应能承受管道的轴向荷载，宜采用钢制阀门及焊接连接。
（2）直埋供热管道变径处(大小头)或壁厚变化处，应设补偿器或固定墩，固定墩应设在大管径或壁厚较大一侧。
热力管道支座安装施工方案
一、工程概况本工程为某城市供热管网项目，涉及热力管道敷设与安装。
热力管道采用钢制金属管道，设计压力P1.6MPa，设计温度小于或等于130℃，公称直径DN1200mm。
管道敷设于现浇混凝土综合管廊内，为确保管道安全运行，需对管道支座进行安装。
二、施工准备1. 材料准备：根据设计要求，准备相应规格的管道支座、管道、保温材料、防腐材料、焊接材料等。
2. 工具准备：准备好焊接设备、切割设备、测量工具、电钻、扳手、螺丝刀等施工工具。
3. 人员准备：组织具备相关施工经验和技能的施工队伍，对施工人员进行技术交底和安全教育。
三、施工工艺1. 施工流程：测量放线→管道支座安装→管道安装→保温层施工→防腐层施工→验收。
2. 管道支座安装：（1）根据设计图纸，确定管道支座的位置和间距。
（2）在综合管廊内，按照测量放线结果，安装管道支座。
（3）管道支座应与管廊内壁保持垂直，支座底部应平整，与管廊内壁接触紧密。
（4）管道支座安装后，检查支座的水平和垂直度，确保符合设计要求。
3. 管道安装：（1）根据设计图纸，确定管道的敷设路径和支吊架位置。
（2）按照管道敷设路径，安装管道，确保管道与支吊架连接牢固。
（3）管道安装过程中，注意管道的水平和垂直度，确保符合设计要求。
4. 保温层施工：（1）根据设计要求，选择合适的保温材料。
（2）在管道安装完成后，进行保温层施工。
（3）保温层施工过程中，确保保温材料的厚度均匀，表面平整。
5. 防腐层施工：（1）根据设计要求，选择合适的防腐材料。
（2）在保温层施工完成后，进行防腐层施工。
（3）防腐层施工过程中，确保防腐材料的厚度均匀，表面平整。
四、质量控制1. 材料质量：严格控制材料的进场检验，确保材料符合设计要求。
2. 施工质量：严格执行施工工艺，确保管道支座、管道、保温层、防腐层的施工质量。
3. 验收质量：按照设计要求和规范，对施工质量进行验收，确保工程质量符合要求。
五、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。
供热管网施工方案三篇
供热管网施工方案三篇篇一：供热管网施工方案1．本工程为XX小区热力管网改造工程，管网总长度为11000米。
2、改造技术要求：（1）管线埋深度不同，二期埋深2米左右，一期、三期埋深1.8米左右。
二期土方（21-25栋）按2米深计算，一期三期土方按1.8米深计算，管线间距200mm，管底两侧沟操作距离各200mm。
（2）保温技术要求：管线选用无缝钢管，国标号GB8163-1999，最大下差不得大于0.25mm。
保温层为聚胺酯发泡加聚乙烯外保护层。
（3）工程量：DN125聚氨酯无缝钢管234米，DN100聚氨酯无缝钢管4136.5米，DN80聚氨酯无缝钢管1365.3米，DN70聚氨酯无缝钢管1214.6米，DN50聚氨酯无缝钢管4414.4米，DN125聚氨酯无缝钢管90°弯头16个，DN100聚氨酯无缝钢管90°弯头146个，DN80聚氨酯无缝钢管90°弯头16个，DN125变DN100变径管4个，DN100法兰闸阀2个，DN100流量调节阀2个。
3、改造方法：（1）原不管线埋深过深的管线，敷设到井外时将使用弯头上返后与阀门井内管线标高相同后，凿孔进入井内，再与井内管线连接，同时恢复井壁。
（2）沥青路面宽6m，人行道宽3米，地面方砖铺设。
（3）人行路方砖路面管道路上下各回填200mm厚石粉，石粉回填余土夯实后铺方砖。
管沟放坡按定额规定施工。
余土外运10km。
（4）管线更换使用聚胺酯保温管及管件，保温接头使用焊接接头。
（5）20XX年井内回水管已安装完毕的调节阀保持不动。
（6）市场内有循环泵加变频控制且市场内管线基本无腐蚀，因此只更换支线部分管线，室内管线保持不动。
（7）主线与支线焊接处需加强焊接。
（8）17栋18栋井内因无阀门，因此此次施工每座井内直接加装DN100闸阀和流量调节阀各一个。
（9）原33栋无阀门井，此次施工加设一1.5m*1.5m*1.8m阀门井一座.(10)支线破路面后,使用水沉石粉回填后,铺设水泥稳定砂,其中砾石垫层20cm,最后敷设中粒沥青。
热力管网施工方案
热力管网施工方案1. 引言热力管网是指城市中进行供热和供冷的管道网络系统，它负责将热能从供热站点传输到用户的热交换设备中。
热力管网施工方案是指在城市或建筑物内建设热力管网系统时的具体施工方案和步骤。
本文将介绍热力管网施工方案的基本流程和注意事项。
2. 施工前准备工作在进行热力管网施工前，需进行一系列准备工作，包括但不限于以下内容：•规划设计：根据热力管网的用途和具体需求，进行管道线路的规划和设计。
确定管道的材料、尺寸和布置方式。
•环境评估：评估施工环境，包括地质条件、地下设施等，并制定相关安全措施。
•材料采购：根据设计要求，采购所需的热力管道材料、管件、阀门等。
•施工人员培训：对施工人员进行培训，确保他们了解施工过程中的安全要求和操作规程。
3. 施工流程热力管网施工包括以下主要步骤：步骤一：地面准备工作•清理施工区域：清理施工区域，确保无障碍施工。
•标记布局：根据设计图纸，在地面上进行管道的布局标记，确定管道的位置和走向。
步骤二：开挖沟槽•机械开挖：使用挖掘机、铲车等机械设备在标记点上进行沟槽的开挖。
•人工辅助：根据地形和实际情况，对一些特殊地点进行人工辅助的开挖工作。
步骤三：安装管道•管道连接：根据设计要求，将管道进行连接。
可以使用焊接、螺纹连接等方式。
•管道支撑：使用管道支架进行管道的支撑，确保管道水平、垂直安装。
步骤四：测试和检验•压力测试：进行管道的压力测试，确保管道的密封性和承压能力。
•水漏测试：利用水源进行管道的水漏测试，确保管道无漏水情况。
步骤五：回填与修复•回填沟槽：在管道安装完成后，进行沟槽的回填工作，填平并进行压实。
•修复地面：修复施工过程中破坏的地面，恢复原状。
4. 施工注意事项在进行热力管网施工时，需要注意以下事项：•安全第一：施工人员必须严格遵守安全操作规程，佩戴个人防护装备，确保施工过程安全。
•施工质量：管道连接必须严密，确保无渗漏和破损，以保证系统运行安全和稳定。
•环境保护：在施工过程中，严禁污染环境，需妥善处理施工产生的废弃材料和废水。
供热管网工程施工方案
供热管网工程施工方案供热管网工程施工方案工艺流程管沟定位放线测量人员根据施工图对管沟进行定位放线。
在管线改变方向处设置转角桩，在变坡点打水平桩。
转角桩、水平桩测量确保准确无误、牢固，载桩处设置明显标志。
由各转角桩设置中心加密桩，中心加密桩的间距根据现场实际情况定。
设定完中心桩后根据桩的位置在地面上用石灰标明管沟开挖线，然后开挖管沟。
管沟开挖一定深度后，打腰桩或斜度板以控制管沟开挖的深度。
管沟土方开挖根据施工图纸，管沟沟底宽度为3150米。
本工程拟采用机械开挖的方式。
为确保管沟不塌方，管沟开挖需设置一定的边坡，根据施工规范的规定结合现场土壤的情况，砂土：1：1；亚粘土1：0.5；干黄土及粘土1：0.25.为便于管道下沟所挖土方应堆放在管沟一侧，且土方应距离管沟边0.5m以上，土堆的高度不宜超过1.5m。
清理沟底时应加深150mm，做为回填砂子垫平沟底的砂垫层。
管沟开挖的要求：管沟断面尺寸准确，沟底平直，沟内无塌方，无积水、无杂物，转角符合要求。
管线沟基处理：对于沟基土质情况良好含水量较少的沟段，管沟开挖至设计标高后，修平沟底，用蛙式打夯机反复夯实直至沟底基础达到压实要求。
水位教浅时，要进行降水处理。
管道吊运及安装管道坡口：下管前应现将进行坡口处理，坡口形式为“V”形坡口，坡口的角度55～65°为宜。
为保证坡口质量，管端坡口时应采用坡口机或角向磨光机等机具进行机械坡口，然后采用角向磨光机抹去管口表面的氧化皮，并将影响焊接质量的凸凹处打磨平整。
布管、下管：由于本工程中的管道管径过大，故选择在沟底固定连接。
布管在沟边堆土的另一侧进行，管道的外侧距离管沟不得小于500mm。
下管采用起重机下管的方法，下管时起重机沿沟槽边移动，起重机将管道吊起后，转动起重臂，将管段转至沟槽的正上方，然后徐徐的将管子放入沟槽中，在下管的过程中如果防止管子摆动，可将管子的两端用棕绳拴住，分别由两人拉住随时调整管子方向。
市区集中供热管网施工方案
市区集中供热管网施工方案市区集中供热管网是一种高效的供热方式，可以通过一根主干管将热能输送到各个用户，具有节能、环保和方便管理的优点。
本文将介绍市区集中供热管网的施工方案，主要包括前期准备工作、管网设计、施工流程和材料选择等内容。
一、前期准备工作1.项目立项：确定供热区域范围、设计规模和时间节点等。
2.土地选址：选择合适的土地作为供热站和管网布设的基地。
3.勘察设计：进行供热区域的勘察和设计，确定热负荷和管网布置等参数。
4.土地征用和拆迁：对于需要用于供热站和管道敷设的土地，需要进行征用和拆迁。
二、管网设计1.热负荷计算：根据供热区域的面积、建筑物类型和用途等因素，计算出供热的热负荷。
2.管道布置设计：根据热负荷和供热区域的分布情况，设计出合理的管道布置方案。
3.管道尺寸确定：根据热负荷和管道布置，确定管道的尺寸和材料。
4.泵站设计：根据管道长度和高差等因素，设计合适的泵站和泵的数量和规格。
5.管道热力计算：根据管道的尺寸、材料和长度等参数，计算出管道的导热损失和传热效率。
三、施工流程1.土建施工：首先进行供热站房建设，包括地基、基础、结构和屋面等工程。
2.管道敷设：按照设计方案进行管道敷设，包括主干管、分支管和用户管道等。
3.焊接和连接：对于金属材料的管道，进行焊接和连接，确保连接牢固和密封。
4.绝热保护：对于管道进行绝热保护，以减少热量损失。
5.泵站设备安装：安装泵站设备和相关的控制系统。
6.系统调试：对整个管网系统进行调试和试运行，确保各个部分正常运行。
7.系统投入运行：调试完成后，正式将系统投入供热运行。
四、材料选择1.管道材料：常见的管道材料包括钢管、塑料管和复合管等，根据具体情况选择合适的材料。
2.绝热材料：绝热材料可以选择聚氨酯、硅酸盐、矿棉等材料，具有良好的绝热效果。
3.焊接材料：钢管的焊接可以选择焊条或焊丝，选择合适的焊接材料可以确保焊接质量和牢固度。
4.泵站设备：泵站设备需要选择适合管道流量和压力的泵和控制系统，以确保供热系统的正常运行。
城镇供热管网工程施工
城镇供热管网工程施工城镇供热管网工程是城市基础设施的重要组成部分，它关系到居民的供暖和生活质量。
随着我国经济的快速发展和城市化进程的加快，供热管网工程的建设也日益重要。
本文将对城镇供热管网工程施工的相关内容进行详细介绍。
一、工程概述城镇供热管网工程主要包括热源、供热管道、散热设备等部分。
热源可以是锅炉、热电厂等，供热管道采用埋地或架空敷设，散热设备包括散热器、暖气片等。
工程建设的目的是为了在寒冷季节为居民提供温暖的生活环境，提高居民的生活质量。
二、施工准备1. 技术准备：施工前，施工单位应认真阅读设计图纸和施工方案，了解工程的技术要求、施工工艺和质量标准。
同时，应组织施工人员参加技术培训，提高施工技能。
2. 物资准备：施工单位应根据工程进度计划，提前准备好所需的施工材料、设备、工具等，确保施工顺利进行。
3. 施工现场准备：施工前，应做好施工现场的清理、平整和测量工作，确保施工场地符合要求。
同时，应设立施工现场临时设施，如施工围挡、临时道路、临时水源等。
4. 协调配合：施工单位应与建设单位、设计单位、监理单位等密切配合，及时解决施工过程中出现的问题，确保工程顺利进行。
三、施工流程1. 管道铺设：施工过程中，首先要进行管道的铺设。
根据设计图纸，按照一定的顺序和规格，将供热管道铺设到规定位置。
铺设过程中要注意管道的平直度和焊接质量。
2. 热源设备安装：热源设备如锅炉、热电厂等，应按照设计要求进行安装。
安装过程中要保证设备的安全性、可靠性和稳定性。
3. 散热设备安装：散热设备包括散热器、暖气片等，应按照设计要求进行安装。
安装过程中要保证设备的安全性、可靠性和散热效果。
4. 管道试压：施工完成后，要对供热管道进行试压，检查管道系统的密封性能。
试压过程中要严格按照规定的方法和压力进行，确保管道系统安全可靠。
5. 防腐保温：为了延长供热管网的使用寿命，降低能耗，应对管道进行防腐保温处理。
防腐保温层应均匀、连续，厚度符合设计要求。
