模板支架专项方案计算书
主体结构 模板支架受力计算书
计算人： 复核人： - 1 -
狮山路站模板、支架强度及稳定性验算 1、设计概况 狮山路站为地下两层，双跨整体式现浇钢筋混凝土框架结构；车站内衬墙与围护桩间设置柔性防水层。在通道、风道与主体结构连接处设置变形缝。主要结构构件的强度等级及尺寸如下： 表1 狮山路站主体结构横断面尺寸表 类别 尺寸 材料及规格 顶板 厚0.9m C35,P8 HEA混凝土,HPB300及HRB400级钢筋 中板 厚0.45m C35混凝土,HPB300及HRB400级钢筋 底板 厚1.0m C35,P8混凝土,HPB300及HRB400级钢筋 标准段侧墙 厚0.7m C35,P8混凝土,HPB300及HRB400级钢筋 端头井侧墙 厚0.8m C35,P8混凝土,HPB300及HRB400级钢筋 顶纵梁 宽1.0m×高2.2m C35,P8混凝土 HEA, HPB300及HRB400级钢筋 中纵梁 宽0.7m×高1.1m C35混凝土, HPB300及HRB400级钢筋 底纵梁 宽1.0m×高2.2m C35,P8混凝土, HPB300及HRB400级钢筋 中柱 宽1.2m×长0.8m C45混凝土，HPB300及HRB400级钢筋 中柱与板、梁节点处 C45混凝土,HPB300及HRB400级钢筋 壁柱、暗柱 砼标号同所在位置侧墙混凝土 垫层 C20混凝土
2、模板体系设计方案概述 狮山路站全长272m，共分10段结构施工。主体结构施工拟投入8套标准段脚手架（长27.2m×宽19.8m×6.35m）。最长段模板长32m、最短段模板长24m，每段模板平均按27.2m考虑。模板主要采用胶合板模板加三角钢模板。支架采用Φ48×3.5mm碗扣式钢管脚手架支撑，中间加强杆件、剪刀撑、扫地杆采用扣件式脚手架。 (1)狮山路站侧墙模板施工采用三角支架模板系统，三角大模板支架体系分为：三角钢架支撑和现场拼装的模板系统。三角支架分为4.0m高的标准节和0.85m高的加高节，大模板采用4000（长）×1980（宽）×6.0mm（厚）钢模板。大模板竖肋、横肋和边肋均采用［8普通型热轧槽钢，背楞采用2［10，普通型热轧槽钢。 在浇注底板混凝土时，侧墙部分要比底板顶面向上浇灌300mm高。在浇灌混凝土前水平埋入一排φ25精扎螺纹钢（外露端车丝），作为侧墙大模板的底部支撑的地脚螺栓拉结点，L＝700。在施工过程中必须确保此部分侧墙轴线位置和垂直度的准确，以保证上下侧墙的对接垂直、平顺。对于单面侧墙模板，采用单面侧向支撑加固。侧向支撑采用角钢三角架斜撑，通过预埋Φ25拉锚螺栓和支座垫块固定。纵向间距同模板竖龙骨间距，距离侧墙表面200mm。 - 2 -
(2)中板、顶板模板采用18mm胶合板，次楞采用50×100mm方木，次楞间距25cm，主楞采用150*150mm方木，间距90cm。每根立柱采用顶托直接顶在主楞上，脚手架纵向间距0.9m，横向间距0.9m。 ⑶中板梁、顶纵梁采用18mm胶合板，梁最大尺寸为宽1.2m×高2.1m，梁底模、侧模的次楞均采用5×10cm方木，次楞间距25cm，底模、侧模主楞采用150*150mm方木，间距45cm。碗扣式脚手架横距0.9m，纵距0.9m，为保证纵向刚度满足要求，则在纵向每跨中增加一根扣件式立杆，每个步距内增加一根水平杆，确保搭设完成后脚手架的横距为0.6m，纵距0.45m，层高0.6m。 ⑷支架采用Φ48×3.5mm碗扣式钢管脚手架支撑。纵横间距0.9×0.9m，步距1.2m，每层间距采用扣件式杆件加强，将层高间距减小至60cm，横杆钉在主楞上。最顶层横杆距中（顶板）距离不大于50cm，第一道横杆距底（中）板距离不大20cm。四周外排立杆设置剪刀撑，中间立杆沿纵横方向设通长剪刀撑，剪刀撑从底到顶连续设置。 主体结构在预留孔洞位置处，脚手架自底板延伸至顶板，保证支架轴心受力。若支架延伸不具备条件，则在孔洞上方垫设10号槽钢，作为支架基础。 表2 模板材料力学性能指标
材料 名称 型号（mm） 抗弯设计强度 f(N//m㎡) 弹性模量 E(N/m㎡) 截面抵抗弯矩Wx(mm3) 惯性矩
Ix(mm4)
胶合板 1200X2400 13 9000 54000 486000 方木 50X100 13 9500 83333 4166666.7 方木 100X100 13 9500 166666.7 8333333.3 方木 150X150 13 9500 562500 42187500 槽钢 [10 215 210000 39700 1980000 本支撑体系设计时采用Φ48×3.5mm钢管，结合实际情况，并考虑一定的安全储备，验算支架时按照Φ48×2.8mm钢管进行验算，其主要参数如下： 2397.6Amm，541.01910xImm，34247.03Wmm，16imm
3、侧墙模板及支架设计及验算 3.1大钢模侧墙模板计算 3.1.1设计计算指标采用值 ①钢材物理性能指标：弹性模量E＝206000N/mm2，质量密度ρ＝7850kg/m3； ②面板厚按5.5mm，取1m宽，截面积A=5500mm2，惯性矩I=13864.6mm4，截面模量W=5042mm3； - 3 -
③钢材强度设计值：抗拉、抗压、抗弯f＝215N/mm2，抗剪fv＝125N/mm2； ④容许挠度：钢模板板面[δ]≤0.8mm；模板主肋[δ]≤0.7mm；模板支撑背楞[δ]≤1mm。 ⑤［8槽钢的截面积A=1024mm2，惯性矩I=1.013×106mm4,截面模量W=25.3×103mm3。［10槽钢的截面积A=1274mm4，惯性矩I=1.983×106mm4，截面模量W=39.7×103mm。 3.1.2新浇筑混凝土对模板侧面的压力标准值 根据《建筑施工手册》8-6-2提供的公式计算。 新浇筑的混凝土作用于模板的最大侧压力，可按下列二式计算，并取二式中较小值。 F=0.22γct0β1β2V1/2 -----------------㈠ F=γCh-------------------------------㈡ 式中 F—新浇筑混凝土对模板的最大侧压力（KN/m2） γc—混凝土的重力密度（KN/m3） t0—新浇混凝土的初凝时间（h），可按实测确定。当缺乏试验资料时，可采用t0=200/（T+15）（T为混凝土温度℃） V—混凝土的浇筑速度（m/h） H—混凝土侧压力计算位置处至新浇筑混凝土顶面总高度（m）。 β1—外加剂影响修正系数，不掺外加剂时取1，掺具有缓凝作用的外加剂时取1.2。 β2——混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50mm～90mm，取1.0；110mm～150mm取1.15。混凝土侧压力的计算分布图形如图1所示：
h为有效压头高度h=H/γ
混凝土侧压力的计算分布图 目前新浇混凝土流动性大，取有关数值如下： 对普通混凝土来说，新浇筑混凝土自重标准值25KN/m3，即取γc=25KN/m3； 新浇筑混凝土初凝时间（h）取t0=200/（20+15）=5.71(h)；混凝土的浇筑速度V=2m/h； 取混凝土侧压力计算位置处至新浇混凝土顶面最大高度为6.55m； 考虑掺有缓凝外加剂作用，取β1=1.2；坍落度影响修正系数取β2=1.15。 F=0.22×25×5.71×1.2×1.15×21/2=61.28KN/m2 - 4 -
F=25×6.55=163.75KN/m2 取二者中的较小值，F=61.282/mkN作为模板侧压力的标准值，并考虑倾倒混凝土产生的水平载荷标准值22/mkN，分别取荷载分项系数1.2和1.4，则作用于模板的总荷载设计值为：q=61.28×1.2+2×1.4=76.342/mkN 有效压头高度h=76.34÷25=3.05m 3.1.3振捣混凝土和倾倒混凝土时对模板产生的侧压力 ⑴振捣混凝土时产生的荷载标准值（KN/m2） 对垂直面模板可采用4.0KN/m2(作用范围在新浇筑混凝土侧压力的有效压头高度之内)。 ⑵倾倒混凝土时产生的水平荷载标准值（KN/m2） 目前采用容量小于0.2m2的运输器具,取2.0KN/m2。规范规定作用范围在有效压头高度以内。 如上所述，取用61.28KN/m2侧压力值，不考虑砼振捣和倾倒因素。承载能力的荷载值为61.28×1.2=73.54KN/m2。 3.1.4全钢大模板面板强度、钢度变形验算 由于侧向大模板主次肋纵横交叉与模板钢面板焊接，把模板的板面分成300mm×900mm大小的方格，面板与纵向主肋焊缝较牢，面板与横向次肋焊缝较纵向焊缝较少一些，至此，面板处于二边固支二边简支板的受力状态。现按这一受力状进行面板的强度、钢度及变形验算。 取模板加工图计算： 即单元板长为1.5m，竖肋布置为300mm间距，则将面板简化为五跨单向连续梁计算，则内力q=0.08，应乘以1.2荷载分项系数。 ⑴面板承载能力验算 以q=0.08×1.2 l=300 t=6 各跨的弯曲应力δ=M/W=6kiql2/t2（建筑施工手册） 则δ=6×0.105×0.08×1.2×3002/62=151.2N/mm2＜215N/mm2，面板承载能力符合要求。 ⑵面板变形验算 计算模型同⑴，查有关计算表，五跨的挠度计算系数f1=0.00675，f2=0.00151，f3=0.00315，以q=0.08，l=300，t=6，E=206000及计算式W=fi×12ql4/Et3(mm) （建筑施工手册）。 由于侧压力自下向上线性弯化至0，所以挠度值也是自下向上线性减至0值。计算

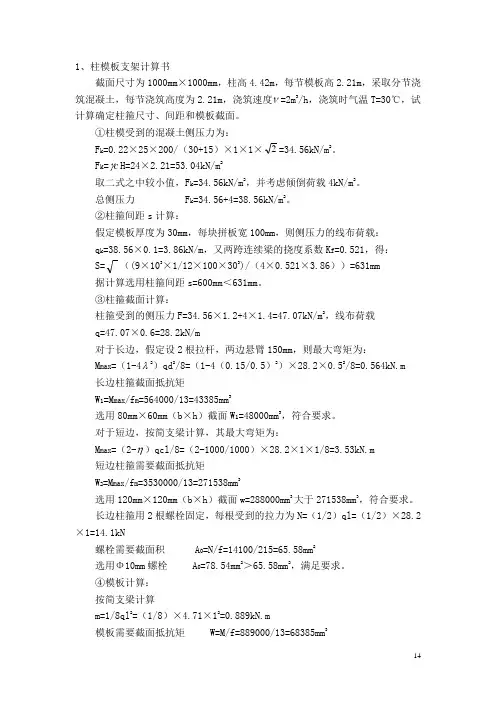

柱模板支架计算书
1、柱模板支架计算书截面尺寸为1000mm×1000mm，柱高4.42m，每节模板高2.21m，采取分节浇筑混凝土，每节浇筑高度为2.21m，浇筑速度ν=2m3/h，浇筑时气温T=30℃，试计算确定柱箍尺寸、间距和模板截面。
①柱模受到的混凝土侧压力为：F k=0.22×25×200/（30+15）×1×1×2=34.56kN/m2。
F k=cγH=24×2.21=53.04kN/m2取二式之中较小值，F k=34.56kN/m2，并考虑倾倒荷载4kN/m2。
总侧压力 F k=34.56+4=38.56kN/m2。
②柱箍间距s计算：假定模板厚度为30mm，每块拼板宽100mm，则侧压力的线布荷载：q k=38.56×0.1=3.86kN/m，又两跨连续梁的挠度系数K f=0.521，得：S=（(9×103×1/12×100×303)/（4×0.521×3.86））=631mm据计算选用柱箍间距s=600mm＜631mm。
③柱箍截面计算：柱箍受到的侧压力F=34.56×1.2+4×1.4=47.07kN/m2，线布荷载q=47.07×0.6=28.2kN/m对于长边，假定设2根拉杆，两边悬臂150mm，则最大弯矩为：M max=（1-4λ2）qd2/8=（1-4（0.15/0.5）2）×28.2×0.52/8=0.564kN.m 长边柱箍截面抵抗矩W1=M max/f m=564000/13=43385mm3选用80mm×60mm（b×h）截面W1=48000mm3，符合要求。
对于短边，按简支梁计算，其最大弯矩为：M max=（2-η）qcl/8=（2-1000/1000）×28.2×1×1/8=3.53kN.m短边柱箍需要截面抵抗矩W2=M max/f m=3530000/13=271538mm3选用120mm×120mm（b×h）截面w=288000mm3大于271538mm3，符合要求。
