盐河(杨庄-武障河)航道整治工程之杨庄二线船闸工程船闸主体建筑物沉降观测实施细则常州交通监理盐河航道整治工程YH-YZCZ-J监理部二0 一0年九月1弓丨言 1 2工程概况及标准1 3编制依据 2 4沉降变形观测的目的和内容 3 5沉降变形观测的一般要求 3 6沉降观测作业过程中主要问题7 7沉降观测资料整理8船闸在施工建设期间,由于地基、结构、地下水位水位和季节温度等各种因素对建筑物的影响,使船闸产生不同程度的垂直位移和水平位移,变化规律是复杂的。

通过定期观测,可以掌握其变形规律,对验证设计数据,鉴定工程质量和确保工程安全很有意义。

沉降观测是船闸建设不可忽视的工作之一,通过沉降观测,可以监测建筑物的沉降变化情况,不但为今后的船闸底板内力计算提供数据,提高了准确性,而且能便于及时发现异常情况,采取措施,保证工程施工的安全运行。

目前船闸施工中底板普遍采用预留施工宽缝,将整块底板分成三块,待两侧边墩浇筑完成、回填土达到所要求的高程、地基沉降稳定后,再进行封铰,可有效地减小底板的内力或厚度;并能减少闸塘开挖后对地基的卸载及底板、闸墙边墩浇筑过程中因加载而产生的地基升降变化。

通过定期进行沉降观测,可以掌握软基的固结过程,用来确定预留施工宽缝对内力的影响,同时为确定封铰时机和地下水位控制、加载速率提供依据。

施工期必须按设计要求进行系统的沉降变形动态观测。

通过对沉降观测数据系统综合分析评估,使船闸主体底板沉降变化达到规定的变形控制要求,加强对施工过程的控制。

2工程概况盐河位于江苏省的东北部,是淮北平原上的一条通海航道,也是苏北地区的主要水运干线,在江苏省干线航道网规划“两纵四横”中,盐河为“一横”一淮河出海水道的重要组成部分,规划等级为皿级航道。

盐河南自淮安市淮阴区京杭大运河与盐河交汇口杨庄船闸,向东北经涟水县,再往北过灌南、灌云,到达连云港市区玉带河,全长约144.8km。

a船闸工程盐河(杨庄一武障河)航道规划为三级航道,杨庄二线船闸为三级船闸,设计最大船舶吨级为1000屯。

水闸船闸坐标观测位移表

水闸船闸坐标观测位移表

水闸船闸坐标观測位移表
(实用版)
目录
1.水闸船闸的概述
2.坐标观测位移表的作用
3.水闸船闸坐标观测位移表的使用方法
4.坐标观测位移表在水闸船闸中的重要性
正文
水闸船闸是水利工程中常见的一种设施,用于调节水位,保证船舶顺利通过。

在水闸船闸的运行过程中,坐标观测位移表发挥着重要作用。

坐标观测位移表主要用于监测水闸船闸的各种参数,如位移、应力、沉降等。

通过对这些参数的实时观测,可以确保水闸船闸运行的安全性和稳定性。

在水利工程中,确保水闸船闸的安全运行至关重要,因为一旦出现问题,可能会导致严重的后果。

水闸船闸坐标观测位移表的使用方法相对简单。

首先,需要在水闸船闸的各个关键部位安装位移传感器。

这些传感器可以实时测量水闸船闸的位移情况,并将数据传输至坐标观测位移表。

然后,通过读取坐标观测位移表上的数据,可以了解水闸船闸的实时状态。

坐标观测位移表在水闸船闸中的重要性不言而喻。

通过对水闸船闸的实时监测,可以发现潜在的安全隐患,并采取相应的措施进行处理。

此外,坐标观测位移表还可以为工程技术人员提供宝贵的数据支持,帮助他们更好地分析水闸船闸的运行状况,从而优化工程设计和运行方案。

总之,水闸船闸坐标观测位移表在水利工程中具有重要作用。

第1页共1页。

马湾船闸基坑降排水

马湾船闸基坑降排水

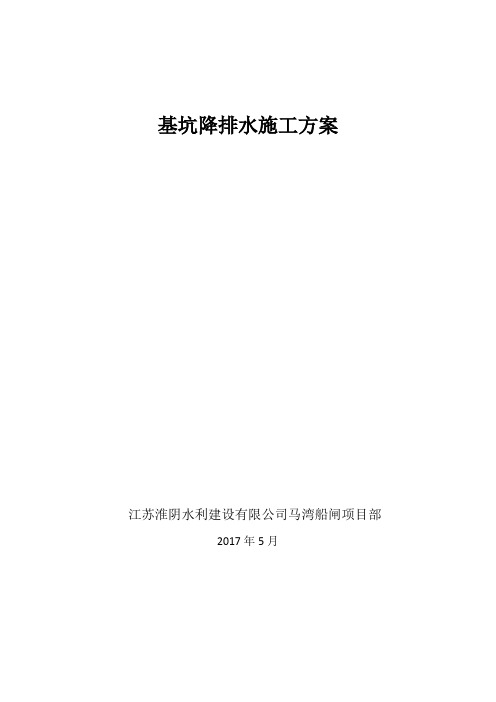

基坑降排水施工方案江苏淮阴水利建设有限公司马湾船闸项目部2017年5月目录一、工程概况 (3)(一)工程标准及规模 (3)(二)自然条件 (3)1、气象 (3)2、水文 (4)3、工程地质 (5)4、水文地质 (8)5、特征水位与水位组合 (9)二、编制依据 (10)三、降水设计方案 (10)(一)船闸主体基坑施工降水 (11)(二)船闸非主体基坑施工降水......................... (三)明沟集水坑的运用. (12)四、降水井进度安排和投入的机械设备和人员 (14)五、施工质量保证措施 (15)基坑降排水方案一、工程概况(一)工程标准及规模:本标段为河南省沙河漯河至平顶山航运工程漯河港至北汝河口段马湾船闸施工标段,该船闸坐落在沙河拦河闸北侧,船闸中心线与拦河闸中心线平行,相距213米。
