自动焊接机介绍
自动焊接机-QUICK9320全自动焊接机器人
1.自动焊接机介绍
全自动机器人是一套全三维、高精度的专用运动控制系统别名（自动焊接机，自动焊锡机），该系统为用户提供了更多的编程指令、更大的存储空间、更快的速度、更丰富的参数设置，它具有以下特点：
1.全面三维支持，包含三维直线、三维图形示教、三维自定义阵列等功能。
2.大容量存储。
255个动态存储文件，单文件支持高达999个点。
3.自定义阵列功能，轻松应付模具偏差。
4.群组功能。
可快速复制、删除、修正、阵列、平移多个点。
5.独有的文件连接功能。
可实现复杂的多层不规则阵列与非阵列图形交织加工。
6.可单独对孤立点进行出料量的控制，一次修改任意多个孤立点的参数。
7.运动中变速和高速轨迹平滑功能，可自定义的拐角升降速处理。
8.提供单步运行、整体加工、循环自动加工多种加工模式。
全自动焊接机器人采用了专门设计的烙铁头，配合精密的控制系统，使焊笔的加温曲线更为合理，焊接质量更为稳定。
在人员流动日益频繁的今天，全自动焊接机器人为您的生产提供了更为实在的保障，解决了由于人员流动而带来的一系列问题，不仅提高了生产效率；也为您各类成本的节约提供了可能及可控性；同时为您的产品达到工艺一致、品质稳定奠定了基础。
现广泛应用在集成电路、
印刷电路板、彩色液晶屏、电子元器件（如继电器、扬声器）、光学镜头、汽车部件等行业。
2.自动焊接机规格
型号规格9220（D）9320(D)9234
三轴开环控制四轴开环控制
输入电压AC220V
轴动范围X轴200mm300mm250mm Y轴200mm300mm250mm Z轴50mm100mm100mm R轴————300°
轴动速度范围X轴0.1～800mm/sec
Y轴0.1～800mm/sec
Z轴0.1～400mm/sec
R轴————800°/sec
负载重量工作台6Kg8kg8kg 机头2Kg5kg5kg
重复精度
±0.02mm
重复旋转角度精度————±0.02°分辨率0.01mm
速度控制
三维直线、圆弧插补，带速度前瞻的自动升降速处理
示教文件容量最大255个文件，每个文件最大999个点
加工文件容量最大32个文件，每个文件2M字节温度范围80℃～480℃
适用锡丝直径0.3、0.5、0.6、0.8、1.0、1.2（mm）使用环境温度0～40℃
湿度20％～90％（无结露）
外形尺寸W×D×H364×298×440mm418×480×500mm510×420×790mm 重量约17.3Kg约22.3Kg约25Kg
备注：型号带“D”为双工位
可根实际使用和要求，定制最适合的设备。

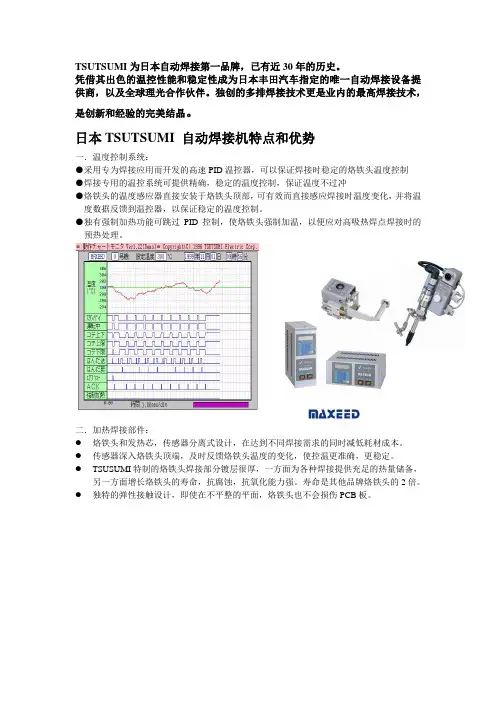

TSUTSUMI 自动焊接机特点和优势
TSUTSUMI 为日本自动焊接第一品牌，已有近30年的历史。
凭借其出色的温控性能和稳定性成为日本丰田汽车指定的唯一自动焊接设备提供商，以及全球理光合作伙伴。
独创的多排焊接技术更是业内的最高焊接技术，是创新和经验的完美结晶。
日本TSUTSUMI 自动焊接机特点和优势一．温度控制系统：●采用专为焊接应用而开发的高速PID 温控器，可以保证焊接时稳定的烙铁头温度控制 ●焊接专用的温控系统可提供精确，稳定的温度控制，保证温度不过冲●烙铁头的温度感应器直接安装于烙铁头顶部，可有效而直接感应焊接时温度变化，并将温度数据反馈到温控器，以保证稳定的温度控制。
●独有强制加热功能可跳过PID 控制，使烙铁头强制加温，以便应对高吸热焊点焊接时的预热处理。
二．加热焊接部件：● 烙铁头和发热芯，传感器分离式设计，在达到不同焊接需求的同时减低耗材成本。
● 传感器深入烙铁头顶端，及时反馈烙铁头温度的变化，使控温更准确，更稳定。
● TSUSUMI 特制的烙铁头焊接部分镀层很厚，一方面为各种焊接提供充足的热量储备，另一方面增长烙铁头的寿命，抗腐蚀，抗氧化能力强。
寿命是其他品牌烙铁头的2倍。
● 独特的弹性接触设计，即使在不平整的平面，烙铁头也不会损伤PCB 板。
●益于先进加热和温度控制技术，TSUTSUMI开发出几种专利技术，帮助用户大大提高焊接效率，提升无铅焊接品质。
多排同时拉焊（最多可以达到8排同时焊接，速度可达0.4s/pin）使用双送锡器新技术，提高拉焊良率。
三．移动部件：●TSUTSUMI机器4轴控制（X,Y,Z,R），采用高精度的滚轴丝杆，移动实测精度达到0,01MM, 重复实测精度0.02MM，长久使用稳定性高，重复精度高。
●4轴移动由伺服电机控制，免维护，稳定性高。
四．焊接功率：TSUTSUMI所有焊接机器人发热芯功率为100W。
通过30多年的经验总结，应对与任何要求的无铅焊接100W足以满足。
因为TSUTSUMI特殊的温度传感器和高比热材料的烙铁头可以使100W产生的热量得到最大的有效利用。
全自动焊接工艺
• 同一个项目中可能需 要多种焊接工艺。
焊接操作步骤
• 根据所选工艺进行具 体操作。
• 严格按照操作指南完 成区域排除和焊接工 具维护。
全自动焊接工艺的优势
1 提高生产效率
全自动焊接可以在更短的时间内进 行更多的焊接，从而提高整体生产 效率。
全自动焊接将受益于新材料和新工艺的不断 发展，其中许多具有更好的可焊性、更轻、
更耐高温等优势。
全自动焊接工艺的挑战和解决方案
复杂焊接结构的处 理
在生产中，复杂的焊接结构 可能无法被标准全自动化机 器所处理。因此，需要考虑 自适应机器人技术的应用， 提升设备和系统的适应性。
材料选择和适应性
不同的材料需要不同的材料 处理方式。许多传统的焊接 设备难以处理新型材料，例 如复合材料和纳米材料。因 此，需采用先进的焊接设备 和技术。
线
应用
改进
全自动焊接技术广泛应用于汽车制造业，某 汽车制造公司采用了全自动化的焊接生产线
术也在航空航天工业中大显身 手。某航空航天公司采用了全自动化的焊接
生产线，提高了生产效率和焊接质量。
某电子制造企业的焊接过程中问题频发，他 们采取全自动化的焊接产线改进，显著提高
全自动焊接工艺
本次简报将为您介绍全自动焊接的概述、设备、工艺流程、优势、应用领域、 挑战和未来展望。欢迎来到全自动焊接的世界。
焊接工艺概述
定义和作用
焊接是指将两个或以上零部件拼接在一 起，使其坚固无动摇。全自动焊接工艺 可以提高焊接的得当性和效率。
全自动焊接的定义和特点
全自动焊接是指使用计算机控制的操作 机器来完成焊接过程。它提供更加整齐 熟练的焊接，且不受人力影响。

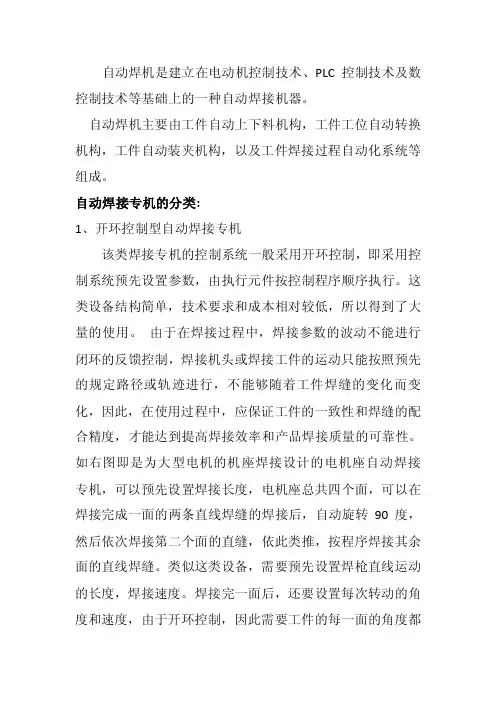

自动焊机有几种分类
自动焊机是建立在电动机控制技术、PLC控制技术及数控制技术等基础上的一种自动焊接机器。
自动焊机主要由工件自动上下料机构，工件工位自动转换机构，工件自动装夹机构，以及工件焊接过程自动化系统等组成。
自动焊接专机的分类:1、开环控制型自动焊接专机该类焊接专机的控制系统一般采用开环控制，即采用控制系统预先设置参数，由执行元件按控制程序顺序执行。
这类设备结构简单，技术要求和成本相对较低，所以得到了大量的使用。
由于在焊接过程中，焊接参数的波动不能进行闭环的反馈控制，焊接机头或焊接工件的运动只能按照预先的规定路径或轨迹进行，不能够随着工件焊缝的变化而变化，因此，在使用过程中，应保证工件的一致性和焊缝的配合精度，才能达到提高焊接效率和产品焊接质量的可靠性。
如右图即是为大型电机的机座焊接设计的电机座自动焊接专机，可以预先设置焊接长度，电机座总共四个面，可以在焊接完成一面的两条直线焊缝的焊接后，自动旋转90度，然后依次焊接第二个面的直缝，依此类推，按程序焊接其余面的直线焊缝。
类似这类设备，需要预先设置焊枪直线运动的长度，焊接速度。
焊接完一面后，还要设置每次转动的角度和速度，由于开环控制，因此需要工件的每一面的角度都非常精确，否则就无法自动完成全部焊接工作。
2、自适应控制自动化焊接专机该类专机是一种自动化程度较高的焊接设备。
它配备传感器和电子检测线路，对焊缝的轨迹自动导向和跟踪，有的设备还可以对焊接参数如焊接电流、焊接电压、焊接速度等实现闭环控制，整个焊接过程按预先设置的程序和工艺参数自动完成。
比如，大一点的筒体或管类零件，如右图所示，要保证工件的一致性和达到很高的配合精度是非常困难的，需要花费更大的成本。
该焊接专机采用了弧长跟踪器和焊枪摆动器。
由于工件表面的凹凸不平，需要焊枪随着工件表面的高低不平，需要进行上下运动，以保持焊枪与工件表面的距离一致，从而保证电弧的稳定性。
同时可以自动实现多层焊接。
若焊接两层，当焊接完一周后，跟踪器检测到表面高度增加，则可以自动将焊枪提高。
自动焊接设备有哪些
1、直缝自动焊机直缝自动焊机又叫纵缝自动焊机，用于圆筒的纵缝焊接与平板的纵缝对接，是自动焊机的一种，它可以大量代替人工，降低劳动成本，改善焊接工人的劳动环境。
2、环缝自动焊机环缝自动焊机是一种能完成各种圆形、环形焊缝焊接的通用自动焊接设备。
可用于碳钢、低合金钢、不锈钢、铝及其合金等材料的优质焊接，并可选择氩弧焊（填丝或不填丝）、熔化极气体保护焊，等离子焊等焊接电源组成一套环缝自动焊接系统。
3、管道自动焊机管道自动焊机是一种进行管道焊缝自动焊接的机器，利用工件转动和枪头固定的原理来进行焊缝在最佳位置（平焊位置）的焊接。
机型分为压紧式自动焊机、悬臂式自动焊机、分体式自动焊机、旋转式自动焊机、夹钳式自动焊机等，焊接方式有TIG、MIG、SAW，可以根据需要配备一把枪、二把枪和三把枪。
管道自动焊机在我们前山管道它又叫管道焊机、管子焊机、管道焊接机、管子焊接机、管道自动焊、管子自动焊。
4、相贯线自动焊机以电机为主驱动机构，控制系统采用人机界面数字化控制，以继电器控制为辅，从而稳妥地实现了焊接的自动化控制，编程简单化，一教就会。
5、超声波自动焊机超声波焊接机按照自动化水平可以分为自动焊接机、半自动超声波焊接机、手动焊接机，对于现代化企业来讲，自动化水平越高越有利于企业流水线生产，所以自动焊接机的使用是企业未来的一个趋势。
6、自动埋弧焊机自动埋弧焊机指的是采用熔剂层下自动焊接的设备，它配用交流焊机作为电弧电源，它适用于水平位置或与水平位置倾斜不大于10度的各种有、无坡口的对接焊缝、搭接焊缝和角焊缝。
与普通手工弧焊相比，具有生产效率高、焊缝质量好，节省焊接材料和电能，焊接变形小及改善劳动条件等突出优点。
7、电渣自动焊机电渣自动焊机是采用焊丝为电极，焊丝通过非消耗的电渣焊枪和导电嘴送入渣池的电渣焊设备。
电渣自动焊机主要用于钢结构垂直焊缝的高效焊接，特别适用于箱型柱和箱型梁隔板的焊接。
8、激光自动焊机激光焊机针对模具和金属工件的磨损、划伤、针孔、裂纹、缺损变形、硬度降低、砂眼等缺陷进行沉积、封孔、补平等修复功能。
自动焊接机 pcb激光焊锡机 简介
自动焊锡机
自动焊锡机由WELLER温控器+ WELLER发热芯+双轴/三轴/四轴运动平台+手持编程器组成。
大功率真加热控制器，保证焊接的稳定性。
具有侧点功能，防止由于针脚不齐面引起焊接不良的情况，具有自动清洗功能，程序更加优化，达到很高生产效率，高清密送锡机构，低噪音，高精度。
产品概述：
LHZ-300N自动焊锡机主要应用于电子制造业，主要针对回流焊、波峰焊等生产设备很难达到的工艺制程以及焊锡加工，特别适用于混装电路板、热敏感元器件、SMT后端工序中敏感器件的焊接，广泛应用于PCB焊线、充电器插头焊接、连接器焊接、DC端子加锡、LED灯带连接等领域。
自动焊锡机器人代替人工焊接，提高工作效率，改善焊接质量。
产品特写：
1、灵活多样的焊锡方式，具有点焊、拖焊（拉焊）等功能，并也内置打螺丝、点胶及搬运程式。
2、设备可存储操作程序，同一机器可对不同产品进行焊锡加工。
3、设备机械手臂均为铝型材开模铸造，不变形、不生锈、运行稳固。
4、设备编写工作程序可进行点到点、块到块的复制，缩短程序编写时间。
5、设备具有自动清洗功能，一定程度上稳定了焊锡加工质量与延长烙铁咀使用寿命。
6、多轴联动机械手，全部采用精密步进马达驱动及先进运动控制算法，有效提升运动定位精度和重复精度。
设备组成：
基本参数：
适用范围：
电子汽车、集成电路、印刷电路、彩包液晶屏、马达、对温度敏感的电子元件焊接、连接器（CONNECTOR）、排线、细小的CABLE、喇叭和马达等。
公司网站：东莞市塘厦领航者自动化设备厂，主要从事非标自动化设备的研发制造和销售为一体的企业。
华远焊机 MZE-1000 1250 1600 自动埋弧焊机 说明书
MZE-1000/1250/1600 自动埋弧焊机Automatic Submerged Arc Welding user’s Manual使 用 说 明 书(请在安装、使用、维护前认真阅读此说明书)成都华远电器设备有限公司 四川华远焊接系统有限公司认证取得华 远 焊 机用户安全提示：感谢你选用成都华远电器设备有限公司的产品！华远公司的所有焊接和切割设备在设计上已充分顾及用户的安全和舒适，尽管如此，如果您能正确地安装和使用该设备对您的安全仍将大有助益，在没有认真阅读说明书之前，请不要随意安装、使用或对设备进行维修。
图1 ＨＹＭＺ-Ⅴ小车结构购买日期： 序列编号： 焊机型号：购买地点：焊丝盘 控制盒 电缆护套 接线板 靠轮及支架 提手 离合器 车轮 横臂旋转锁定 横臂伸缩锁定 吊环 导丝架 焊剂料斗 漏料斗夹紧螺钉 立柱升降锁定导电嘴指针机头升降调节导电杆夹紧件 机头摆角锁定机头仰角调节 送丝轮压紧轮及调节手柄 上校直轮及手柄下校直轮 立柱移动调节 控制盒转动手柄 导电杆焊剂软管焊剂料斗开关保护自己和他人免受电弧辐射和灼伤，避免小孩进入危险区，施焊人员应有权威机构出具的健康证明1电击：焊接回路在工作时其电路是开放的，如果身体的裸露部分同时触及焊机输出的两个电极回路，将导致触电事故，严重时有生命危险。
预防电击应该做到：⏹工作场地铺设干燥、足够大的绝缘材料，如果条件不允许，可尽量采用自动和半自动焊机；直流焊机。
⏹在自动和半自动焊机上，焊丝盘、送丝轮、导电嘴、焊接机头等都是带电部件。
⏹确保焊接设备到焊接工件的电缆连接可靠，并且靠近焊接点。
⏹焊接工件须与大地可靠连接。
⏹确保焊钳、接地夹、焊接电缆、机头等的绝缘材料没有破损，受潮，霉变等情况，并随时更换。
⏹严禁将焊接部件浸泡在水中冷却。
⏹严禁同时触及两台焊机的带电部分，因为在不了解地线接法时，认为其电压为两倍的焊接电压！⏹在高空或有跌落危险的场合作业时，应佩带安全带以防电击导致失去平衡。
自动焊接机的工作原理
自动焊接机的工作原理
自动焊接机的工作原理是通过控制系统控制焊接电源和焊接工具，实现焊接过程的自动化。
首先，焊接机的控制系统会根据焊接工件的要求，设定焊接参数，包括焊接电流、焊接时间等。
同时，控制系统还会监测焊接过程中的温度、电流等信息，以确保焊接质量。
接下来，控制系统会将设定的焊接参数发送给焊接电源，控制焊接电源提供相应的电流和电压。
焊接电源会根据控制信号调整电流大小和输出电压。
然后，焊接工具会根据焊接电源提供的电流和电压，完成焊接过程。
焊接工具通常采用的是焊枪或焊头，通过加热焊接材料使其熔化，并将熔化的材料连接起来。
同时，焊接机的控制系统会监测焊接过程中的温度变化和电流变化，以及焊接质量是否达到要求。
如果出现异常情况，控制系统会及时发出警报，并采取相应的措施进行修正。
最后，在焊接完成后，焊接机会自动停止工作，并进行相关的清理和维护工作，以保证机器的性能和寿命。
总结起来，自动焊接机的工作原理是通过控制系统控制焊接电源和焊接工具，根据设定的焊接参数完成焊接过程，并监测焊接质量，最终实现焊接过程的自动化。
自动激光焊接机用途说明
自动激光焊接机用途说明自动激光焊接机是一种高精度、高效率的焊接设备，广泛应用于制造业的各个领域。
它能够通过激光技术将材料进行快速、准确的焊接，其用途包括以下几个方面：1. 金属制造业：自动激光焊接机在金属制造行业中有着广泛的应用。
它可以用于焊接各种金属材料，如钢铁、铝合金、不锈钢等。
在精密仪器、汽车零部件、航空航天和电子设备等领域，自动激光焊接机可以实现高品质、高精度的焊接，确保产品的质量和性能。
2. 电子行业：在电子行业中，自动激光焊接机也有着重要的应用。
激光焊接技术可以用于焊接电子元器件、电路板、电池等产品，其焊接速度快、热影响小、焊缝美观，可以大幅提高生产效率和产品质量。
3. 医疗器械制造：在医疗器械制造领域，自动激光焊接机也是一种常用的焊接设备。
它可以用于焊接各种医疗器械，如手术器械、牙科器械、人工关节等。
激光焊接技术可以实现精确的焊接，避免了传统焊接方法可能引起的污染和热损伤，确保了产品的安全和可靠性。
4. 电池制造业：自动激光焊接机在电池制造行业中也有着广泛的应用。
在锂电池、镍氢电池等的制造过程中，激光焊接技术可以用于焊接电池的正负极材料及连接片，具有焊接速度快、焊接强度高、焊接区域小等优点，可以提高电池的性能和寿命。
5. 塑料制造业：除了金属制造业，自动激光焊接机在塑料制造行业中也有着一定的应用。
激光焊接技术可以用于焊接塑料制品，如汽车灯具、电器外壳、塑料管道等。
相比传统的热板焊接或超声波焊接，激光焊接可以实现无接触、无损伤的焊接，避免了材料变形和质量缺陷。
综上所述，自动激光焊接机在制造业中具有广泛的应用。
它可以提高产品质量、提高生产效率，降低生产成本。
随着科技的不断进步，自动激光焊接机的功能和性能将会不断完善，为制造业的发展做出更大的贡献。
自动化焊机方案
自动化焊机成本
综合考虑设备购置成本、维护成本、 能耗成本等因素，选择性价比高的自 动化焊机。
自动化焊机性能
比较不同自动化焊机的性能参数，如 焊接效率、焊接质量、设备稳定性等 ，以确保所选设备能够满足生产要求 。
自动化焊机安装与调试
安装环境
确保自动化焊机安装在符 合设备要求的环境中，包 括温度、湿度、防尘等方 面的要求。
生产效率。
自动化焊机经济效益评估
投资回报率
评估自动化焊机的投资回报率，分析 投资成本与收益之间的关系，确保经 济可行。
运营成本
分析自动化焊机的运营成本，包括能 源消耗、维护费用等，评估其在长期 运营中的经济效益。
生产成本
评估自动化焊机对生产成本的影响， 分析其在降低生产成本方面的优势和 潜力。
市场竞争力
自动化焊机能够实现多任务同时处理，提高了生产线的并行作业能力，进一步提高 了生产效。
降低生产成本
自动化焊机能够减少人工操作的 依赖，降低了人工成本和培训成
本。
自动化焊机能够实现规模化、标 准化生产，减少了生产过程中的 浪费和损耗，降低了生产成本。
自动化焊机能够提高生产效率， 从而减少了生产时间和资源消耗
安装调试
按照设备说明书进行安装 调试，确保自动化焊机正 常运行，并进行必要的性 能测试。
安全防护
设置安全防护装置，如防 护罩、安全门等，以确保 操作人员安全和防止设备 意外事故。
自动化焊机操作培训
操作人员培训
对操作人员进行专业培训，使其 掌握自动化焊机的操作技能和安
全知识。
培训内容
包括设备操作流程、日常维护保养 、常见故障排除等方面的知识。
评估自动化焊机在市场上的竞争力， 分析其在提高产品附加值和增强企业 竞争力方面的作用。
全自动焊接机技术参数
全自动焊接机技术参数介绍全自动焊接机是一种能够在无人操作的情况下完成焊接任务的设备。
在现代制造业中，全自动焊接机被广泛应用于各种焊接工艺，包括电焊、激光焊接、氩弧焊等。
下面将介绍全自动焊接机的技术参数，包括焊接能力、控制系统、安全性能和操作方便性等方面。
技术参数1. 焊接能力：- 最大焊接厚度：这是指设备能够处理的最大焊接材料的厚度。
使用全自动焊接机进行焊接时，需要根据材料的厚度来选择适当的焊接参数，以确保焊接质量。
- 焊接速度：全自动焊接机的焊接速度通常以单位时间焊接长度来衡量，取决于设备的动作速度和焊接电源的输出功率。
2. 控制系统：- 自动化程度：全自动焊接机的控制系统可以分为半自动和全自动两种。
半自动焊接机需要操作人员进行部分操作，而全自动焊接机可以在无人监控的情况下完成整个焊接过程。
- 焊接参数调整：全自动焊接机的控制系统应该提供灵活的参数调整功能，以适应不同焊接工艺和材料的要求。
3. 安全性能：- 紧急停机装置：全自动焊接机应该配备紧急停机装置，以便在出现紧急情况时能够立即停止设备运行，确保操作人员和设备的安全。
- 防护措施：全自动焊接机应该配备相应的防护措施，以防止焊接过程中产生的火花、烟尘等对环境和操作人员造成伤害。
4. 操作方便性：- 用户界面：全自动焊接机的用户界面应该简洁明了，方便操作人员进行参数设置和监控焊接过程。
- 维护保养：全自动焊接机应该提供维护保养指南，方便操作人员进行设备的日常保养和维修工作。
总结全自动焊接机技术参数对设备的使用和性能有重要的影响。
了解和掌握全自动焊接机的技术参数，可以帮助用户选择适合自己需求的设备，并合理调整焊接参数以确保焊接质量和工作安全。
