加法减法运算电路
8位可控加减法电路设计logisim的源码
8位可控加减法电路设计logisim的源码在Logisim中设计8位可控加减法电路的源码Logisim是一款功能强大的数字逻辑电路仿真软件，在本文中，我们将使用Logisim来设计一个8位可控加减法电路的源码。
此电路能够接收两个8位的二进制数，并根据一个控制信号来选择加法或减法运算。
我们将详细讲解设计思路，并提供完整的源码。
首先，我们需要了解8位加减法电路的基本原理。
在二进制加法中，我们使用全加器来进行每一位的相加操作。
而在二进制减法中，我们需要借位操作，即从上一位借一位。
因此，我们需要在电路中加入一个标志位，来表示是否进行借位操作。
接下来，我们进入Logisim软件，创建一个新的电路文件。
我们将会用到输入端口、输出端口、全加器和标志位等组件。
在Logisim中，这些组件可以通过点击"工具箱"中的相应图标来添加到电路中。
然后，我们需要添加两个8位输入端口，分别用于输入被加数和加数。
同样地，我们还需要添加一个1位输入端口，用于输入控制信号，以选择加法或减法运算。
最后，我们添加一个9位输出端口，用于输出运算结果和标志位。
接下来，我们将使用全加器来设计并实现8位的加法器。
首先，我们需要使用8个全加器分别对每一位进行加法运算。
每个全加器由三个输入和两个输出构成，分别为输入位、被加数位和进位位，以及输出位和进位输出位。
我们将使用门电路来实现全加器的功能。
在Logisim中，我们可以在工具箱中找到门电路的相关组件，如AND门和XOR门。
我们需要依次连接这些门电路组件，来构建一个全加器。
为了方便起见，我们可以先绘制一个全加器的单元电路，然后将其复制并连续地连接起来，形成一个8位加法器。
对于减法运算，我们需要使用补码的方式进行计算。
我们可以通过将减数取反并加1来得到减法的结果。
为了实现这一功能，我们需要对减数进行取反操作，并添加一个加法器。
在加法器后面，我们添加一个标志位来判断是否进行借位操作。
4位加减法并行运算电路(包括拓展8位)
4位加减法并行运算电路(包括拓展8位)二○一二～二○一三学年第一学期电子信息工程系脉冲数字电路课程设计报告书班级：电子信息工程(DB)1004班课程名称：脉冲数字电路课程设计学时： 1 周学生姓名：学号：指导教师：廖宇峰二○一二年九月一、设计任务及主要技术指标和要求➢ 设计目的1. 掌握加/减法运算电路的设计和调试方法。
2. 学习数据存储单元的设计方法。
3. 熟悉集成电路的使用方法。
➢ 设计的内容及主要技术指标1． 设计4位并行加/减法运算电路。
2． 设计寄存器单元。
3． 设计全加器工作单元。
4． 设计互补器工作单元。
5． 扩展为8位并行加/减法运算电路（选作）。
➢ 设计的要求1． 根据任务，设计整机的逻辑电路，画出详细框图和总原理图。
2． 选用中小规模集成器件（如74LS 系列），实现所选定的电路。
提出器材清单。
3． 检查设计结果，进行必要的仿真模拟。
二、方案论证及整体电路逻辑框图➢ 方案的总体设计步骤一因为参与运算的两个二进制数是由同一条数据总线分时串行传入，而加法运算的时候需要两个数的并行输入。
所以需要两个寄存器分别通过片选信号，依次对两个二进制进行存储，分别在寄存器的D c B A Q Q Q Q 端口将两个4位二进制数变成并行输出； 步骤二 为了便于观察置入两个4位二进制数的数值大小，根据人们的习惯，在寄存器的输出端，利用两个七段译码器将二进制数转化为十进制数； 步骤三通过开关选择加/减运算方式；步骤四若选择加法运算方式，对所置入数送入加法运算电路进行运算；即：9)1001()0110()0011(222==+ 【十进制：963=+】又或：15)1111()0100()1011(222==+ 【十进制：15511=+】步骤五若选择减法运算方式，对所置入数送入减法运算电路进行运算；即：2)0010()0101()0111(222==- 【十进制：257=-】又或：10)1010()1101()0011(222=-=- 【十进制：10133-=-】步骤六为了便于观察最后的计算结果，以及对最后的计算结果的正确性能做出快速的判断，根据人们的习惯，同上，将计算出的结果输入七段译码器进行译码显示。
简单加减计算电路
简单加减计算电路简单加/减运算电路1 设计主要内容及要求1.1 设计⽬的：（1）掌握1位⼗进制数加法运算电路的构成、原理与设计⽅法；（2）熟悉QuartusII的仿真⽅法。
1.2 基本要求:（1）实现⼆进制数的加/减法；（2）设计加数寄存器A和被加数寄存器B单元；（3）实现4bit⼆进制码加法的BCD调整；（4）根据输⼊的4bitBCD编码⾃动判断是加数还是被加数。
1.3 发挥部分:（1）拓展2位⼗进制数（2）MC存储运算中间值；（3）结果存储队列；（4）其他。
2 设计过程及论⽂的基本要求2.1 设计过程的基本要求（1）基本部分必须完成，发挥部分可任选2个⽅向：（2）符合设计要求的报告⼀份，其中包括逻辑电路图、实际接线图各⼀份；（3）设计过程的资料、草稿要求保留并随设计报告⼀起上交；报告的电⼦档需全班统⼀存盘上交。
2.2 课程设计论⽂的基本要求（1）参照毕业设计论⽂规范打印，⽂字中的⼩图需打印。
项⽬齐全、不许涂改，不少于3000字。
图纸为A3，附录中的⼤图可以⼿绘，所有插图不允许复印。
（2）装订顺序：封⾯、任务书、成绩评审意见表、中⽂摘要、关键词、⽬录、正⽂（设计题⽬、设计任务、设计思路、设计框图、各部分电路及参数计算（重要）、⼯作过程分析、元器件清单、主要器件介绍）、⼩结、参考⽂献、附录（逻辑电路图与实际接线图）。
摘要当今的社会是信息化的社会，也是数字化的社会，各种数字化的电器与设备越来越普及，⼈们的⼤部分⽣活都依赖于这些数字化的设备。
⽽随着科技的发达，这些数字设备的功能越来越强⼤，程序越来越复杂。
但是我们都知道各种复杂的运算都是从简单的加减运算衍⽣出来的。
经过半学期的数字电⼦技术基础的学习，我们对数字电⼦技术的理论知识有了⼀定的了解。
在这个时刻，将理论结合实际的欲望，便显得更加迫切，⽽此时的课设安排正好可以帮助我们将理论结合实际，将梦想变成现实。
本次的简单运算电路是基于QuartusⅡ仿真软件⽽设计的，⽽每⼀个仿真软件都有它⾃⼰的特⾊与优缺点。
电路中∠的加减

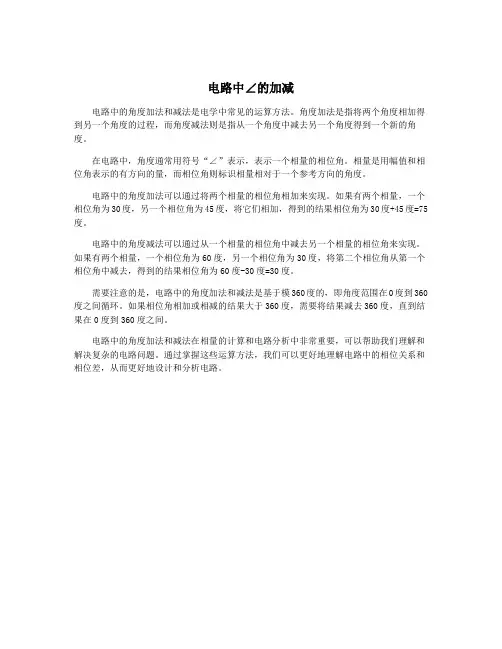

电路中∠的加减
电路中的角度加法和减法是电学中常见的运算方法。
角度加法是指将两个角度相加得到另一个角度的过程，而角度减法则是指从一个角度中减去另一个角度得到一个新的角度。
在电路中，角度通常用符号“∠”表示，表示一个相量的相位角。
相量是用幅值和相位角表示的有方向的量，而相位角则标识相量相对于一个参考方向的角度。
电路中的角度加法可以通过将两个相量的相位角相加来实现。
如果有两个相量，一个相位角为30度，另一个相位角为45度，将它们相加，得到的结果相位角为30度+45度=75度。
电路中的角度减法可以通过从一个相量的相位角中减去另一个相量的相位角来实现。
如果有两个相量，一个相位角为60度，另一个相位角为30度，将第二个相位角从第一个相位角中减去，得到的结果相位角为60度-30度=30度。
需要注意的是，电路中的角度加法和减法是基于模360度的，即角度范围在0度到360度之间循环。
如果相位角相加或相减的结果大于360度，需要将结果减去360度，直到结果在0度到360度之间。
电路中的角度加法和减法在相量的计算和电路分析中非常重要，可以帮助我们理解和解决复杂的电路问题。
通过掌握这些运算方法，我们可以更好地理解电路中的相位关系和相位差，从而更好地设计和分析电路。
加法运算电路
加法运算电路是一种关键的数字电路，它被广泛应用于各种计算机和电子设备中，它可以对两个二进制数进行加法运算，并输出结果。
本文将详细介绍加法运算电路的工作原理以及它的基本设计和应用。
一、加法运算电路的工作原理加法运算电路是基于全加器的原理设计的，全加器是一种可以实现三个二进制数相加的电路，它包括两个输入和三个输出，分别是和值、进位以及输出值。
当两个二进制数相加时，进位信号是从高位到低位传递的，因此需要多个全加器级联使用，这样才能对两个多位二进制数进行加法运算。
二、加法运算电路的基本设计加法运算电路的基本设计需要满足以下要求：1、能够对两个二进制数进行加法运算；2、能够处理进位信号和溢出；3、具有高速和可靠的性能。
基于这些要求，加法运算电路可以采用不同的设计方法，其中最常见的是串行加法器和并行加法器。
串行加法器逐位相加，计算速度慢但结构简单，而并行加法器可以同时处理多位二进制数，因此计算速度快，但结构复杂。
三、加法运算电路的应用加法运算电路广泛应用于各种数字电路和计算机系统中，其中最常见的应用包括：1、算术逻辑单元：在计算机系统中，加法运算电路被设计为算术逻辑单元的一部分，负责处理整数和浮点数的加减法运算；2、信号处理：在音频和视频信号处理中，加法运算电路可用于对信号进行混合和平均；3、加密和解密：在信息安全和保密通信中，加法运算电路被广泛使用于各种加密和解密算法中。
四、总结加法运算电路是一种重要的数字电路，它可以对两个多位二进制数进行加法运算，并输出结果。
加法运算电路的设计需要考虑诸多因素，如计算速度、结构复杂度以及性能可靠性等。
在各种数字电路和计算机系统中，加法运算电路都有着广泛的应用。
8位可控加减法电路设计实验报告
8位可控加减法电路设计实验报告本文针对８位可控加减法电路设计实验，利用TM1638底板，结合TTL集成电路实现了一个可以实现８位加减法计算的电路系统，并分析设计主要原理及关键技术点，如TTL集成电路的基本原理、TM1638底板的工作原理、LED显示灯的控制原理等。
最后，结合实验结果得出结论，使实验通过率达100%，并对其作出展望，认为者该电路设计具有较强的灵活性及实用性，可以应用在其他计算机系统中，用于计算出大量的结果。
【Keywords】：TM1638底板减法电路 TTL成电路 LED【1.言】近年来，在电子工程领域，加减法电路应用越来越普遍。
它可以实现简单的运算操作，不仅可以提高计算机系统的效率，也可以减少复杂的运算步骤，从而更有效地实现加减法的计算，极大提高了计算能力。
因此，加减法电路的设计变得越来越重要。
本文旨在为８位可控加减法电路设计实验提供实验研究报告，使用TM1638底板和TTL集成电路实现８位加减法计算。
在本实验中，采用测试方法和实验技术进行实验，并分析了设计的主要原理及关键技术点。
【2.文】（1）TM1638底板.TM1638底板用来连接TTL集成电路和LED显示灯，以实现加减法电路设计。
该底板的工作原理是：将微处理器的控制信号由串行输入口输入，然后由控制电路将控制信号转变为8路控制，并将其分配到各个LED显示灯，实现控制功能。
（2）TTL集成电路.TTL集成电路是一种由TTL（Transistor-Transistor Logic）集成电路组成的封装式模块，是用于实现加减法运算的关键环节。
集成电路的基本原理是：利用集成电路中的电路元件实现复杂的加减法运算。
（3）LED显示灯.LED示灯用于显示加减法运算的结果，实现电路设计核心功能。
LED显示灯的控制原理是：利用TTL集成电路产生的控制信号，根据不同的信号类型控制LED显示灯亮灭，从而实现加减法运算的计算结果的显示。
（4）实验结果.本实验中，采用测试方法和实验技术，实现了一个８位加减法电路设计。
减法运算电路
积件 4-1-3-2：加减运算放大的仿真研究
2） 同相加法运算电路
图4-11 同相加法运算电路
积件 4-1-3-2：加减运算放大的仿真研究
（2）减法运算电路
图 412 减 法 运 算 电 路
积件 4-1-3-2：加减运算放大的仿真研究
二、其它方面的应用
1．电压比较器 （1）基本电路
图4-13 电压比较器
积件 4-1-3-2：加减运算放大的仿真研究
作业： 1、画出集成运放电路组成的加法器、 减法器电路图。并证明输入电压与输出 电压的关系式。 2、画出输出电压Uo与输入电压Ui符合 下列关系的运放电路图；（1） Uo/Ui=-1；（2）Uo/Ui=15；（3） Uo/（Ui1+Ui2+Ui3）=-20。
加减运算放大的仿真研究一集成运放的线性应用二运算电路1加法运算电路反相加法运算电路图410反相加法运算电路电路输出电压
积件 4-1-3-2：加减运算放大的仿真研究
一、集成运放的线性应用
（二）运算电路
1．加法运算电路和减法运算电路
（1）加法运算电路 1） 反相加法运算电路
图4-10 反相加法运算电路
电路输出电压： uO [( Rf / R1 )uI1 (Rf / R2 )uI2 ]
积件 4-1-3-2：加减运算放大的仿真研究
可见，输出电压与输入电压反相，且uo是两输入信号加权后的负值相加，故称反相
加法器。
若取， R1 R2 则
uO (Rf / R1 )(uI1 uI2 )
若取，Rf R1 R2 则， uO (uI1 uI2 )
电路成为反相加法器。
积件 4-1-3-2：加减运算放大的仿真研究
加法器电路
加法器电路概述：加法器电路是一种基本的数字电路，用于将两个二进制数相加。
它是数字计算机中常用的关键部件之一。
在本文中，我们将探讨加法器电路的原理、分类、设计和应用。
一、原理加法器电路的原理基于基本的二进制加法规则。
在二进制加法中，相加的两个数字（0或1）称为位，而进位（carry）表示相邻位之间的进位情况。
加法器电路的任务是将这两个输入位和进位位相加，并产生正确的输出位和输出进位。
加法器电路的实现有多种方法，包括半加器、全加器和并行加法器。
1. 半加器：半加器是最基本的加法器电路，用于实现单个位的相加。
它有两个输入，即要相加的两个位（A和B），以及一个进位输入（Carry In）。
半加器的输出包括两个部分：和（Sum）和进位（Carry）。
和位表示两个输入位相加的结果，进位位表示进位情况。
半加器电路可以用逻辑门实现，如异或门和与门。
2. 全加器：全加器扩展了半加器的功能，用于实现两个位和一个进位位的相加。
除了输入位（A和B）和进位输入（Carry In），全加器还有一个输出进位（Carry Out）。
当两个输入位和进位位相加时，全加器产生两个输出：和位（Sum）和进位位（Carry Out）。
全加器电路可以通过组合多个半加器电路来实现。
3. 并行加法器：并行加法器是多位加法器的一种形式，用于实现多位的二进制数相加。
它在每一位上使用全加器电路，并将进位位连接在各个全加器之间。
并行加法器通过同时处理多个位来实现快速的二进制加法，因此在计算机中得到广泛应用。
二、分类根据多位加法器的输入和输出方式，加法器电路可以分为串行加法器和并行加法器。
1. 串行加法器：串行加法器按位进行计算，即逐个位地相加和产生进位。
它的输入和输出仅在单个位上进行。
串行加法器的优点是简单且成本低廉，但它的运算速度较慢。
2. 并行加法器：并行加法器可以同时处理多个位的相加和进位。
它的输入和输出可以同时进行，并且每一位之间可以并行操作。
