砂含泥量的快速测定方法
砂含泥量的快速测定：
1. 仪器设备
1-1、 天平：称量5kg,感量0.1g；
1-2、 试验筛：筛公称直径为0.08mm及1.25mm的方孔筛各一个；
1-3、 洗砂用的容器等；
1-4、 电炉：
1-5、 炒盘（铁制或铝制）；
1-6、 铁铲
2. 试验步骤：
2-1、 称取样品重m1左右（以烘干后样品量在400g左右为宜，可以用下式进行称量：
400+400*Wwc’。其中Wwc’为估计的砂的含 水率），置于容器中，并注入饮用水，
使水面高出砂面150mm，充分搅拌均匀后，用手在水中淘洗试样，使尘屑和黏
土与砂粒分离，并使之悬浮或溶于水中。缓缓地将浑浊液倒入公称直径为
1.25mm、0.08mm的方孔套筛中（1.25mm筛有上，试验前将标准筛湿润）滤去
小于0.08mm的颗粒；
2-2、 再次加水于容器中，重复以上过程，直至筒内的洗出液清澈为止。
2-3、 用水淋洗剩余在筛上的细粒，并将0.08mm筛放在水中（使水面略高于筛中砂粒
的表面）来回摇动以充分洗除小于0.08mm的颗粒。然后将两只筛上剩余的颗粒
和容器中已经洗净的试样一并装入已称重量为m2的炒盘中。
2-4、 置炒盘于电炉上，用小铲不断的翻拌试样，到试样表面全部干燥后，切断电源，
再继续翻炒一分钟，稍予冷却，称取干样与炒盘的总重m3；
3. 计算结果：
3-1、砂的含泥量：Wc
Wc ＝ m1-(1+Wwc)（m3-m2） × 100％
m1
式中：Wc——砂的含泥量
Wwc——砂的含水率
m1——样品重
m2——炒盘重
m3——干样与炒盘的总重。
3-2、为减少偶然因素对测定的干扰，含水率与含泥量宜做二次平行的试验，并以它们的
平均值为试验结果。
砂含泥量计算公式

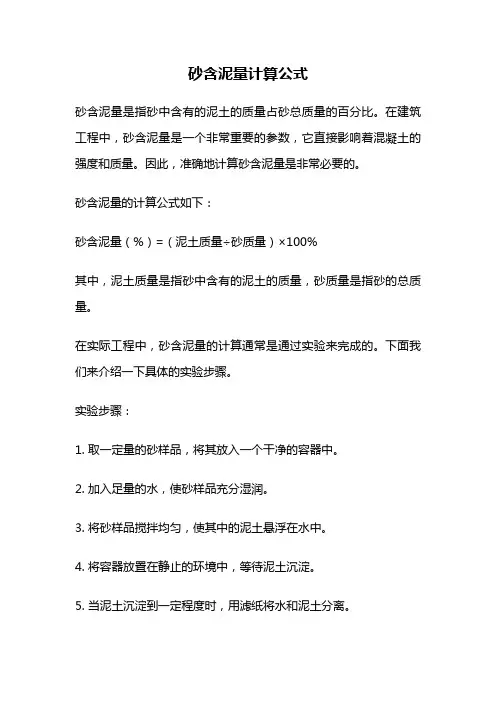

砂含泥量计算公式
砂含泥量是指砂中含有的泥土的质量占砂总质量的百分比。
在建筑工程中，砂含泥量是一个非常重要的参数，它直接影响着混凝土的强度和质量。
因此，准确地计算砂含泥量是非常必要的。
砂含泥量的计算公式如下：
砂含泥量（%）=（泥土质量÷砂质量）×100%
其中，泥土质量是指砂中含有的泥土的质量，砂质量是指砂的总质量。
在实际工程中，砂含泥量的计算通常是通过实验来完成的。
下面我们来介绍一下具体的实验步骤。
实验步骤：
1. 取一定量的砂样品，将其放入一个干净的容器中。
2. 加入足量的水，使砂样品充分湿润。
3. 将砂样品搅拌均匀，使其中的泥土悬浮在水中。
4. 将容器放置在静止的环境中，等待泥土沉淀。
5. 当泥土沉淀到一定程度时，用滤纸将水和泥土分离。
6. 将滤纸上的泥土收集起来，用天平称重，得到泥土的质量。
7. 将砂样品放入烘箱中，烘干后称重，得到砂的总质量。
8. 根据上述公式，计算出砂含泥量。
需要注意的是，在实验中，应该尽量避免砂样品中的杂质和空气的干扰，以保证实验结果的准确性。
砂含泥量的计算对于混凝土的强度和质量有着非常重要的影响。
如果砂含泥量过高，会导致混凝土的强度下降，甚至出现开裂等问题。
因此，在实际工程中，应该根据需要选择合适的砂材料，并进行严格的质量控制，以确保混凝土的质量和强度。
砂含泥量的计算是建筑工程中非常重要的一项工作。
通过实验得到准确的砂含泥量，可以为混凝土的制备提供重要的参考依据，保证工程质量和安全。
砂检验作业指导书
砂检验作业指导书本作业指导书依据JGJ52—2006编制。
适合本公司对砂子的常检项目。
一、验收批本公司以汽车运输进厂，故以同产地、同规格和同一进场1000t为验收批，不足亦按一批论。
每批砂检验其颗粒级配、含泥量、泥块含量、堆积密度和紧密密度。
对于禁止使用海砂。
二、取样1、在堆料上取样，取样部位应均匀分布。
取样前先将取样部位表层铲除，然后由各部位抽取大致相等的砂共8份，石16份组成各自一组样品。
2、除筛分析外，若其余检验项目存在不合格时，应重新取样。
对不合格项，进行加倍复验。
当复验任何一项不满足标准要求时，按不合格品处理。
3、每一试验项目所需砂的最少取样数量见下表须作几项试验时，如确能保证样品经一项试验后不致影响另一项试验的结果，也可用同一组样品进行多项不同的试验。
4、每组样品应妥善包装，以避免细集料散失及遭受污染，并应附有卡片标明样品名称、取样的时间、产地、规格、样品所代表的验收批的重量或体积数、要求检验的项目及取样方法等。
三、样品的缩分砂采用人工四分法缩分：将所取每组样品置于平板上，在潮湿状态下拌和均匀，并堆成厚度约为20mm的“圆饼”。
然后沿互相垂直的两条直径把“圆饼”分至相等的四份，取对角的两份重新拌匀，再堆成“圆饼”。
重复上述过程，直至缩分后料量略多于进行试验所必需的量为止。
砂的堆积密度和紧密密度及含水率检验所用的试样可不经缩分，在拌匀后直接进行试验。
四、砂的筛分析试验本方法适用于测定普通混凝土用砂的颗粒级配及细度模数。
1、仪器1．1、试验筛——公称直径分别为 10.0mm、5.0mm、2.50mm、1.25mm、630um、315 um、160 um的方孔筛，以及筛的底盘和盖各一只，筛框为300mm或200mm。
其产品质量要求符合现行的国家标准《金属丝编织网试验筛》GB/T6003.1和《金属穿孔试验筛》GB/T6003.2的规定；1．2、天平——称量1000g，感量1g；1．3、摇筛机；1．4、烘箱——能使温度控制在105±5℃；1．5、浅盘和硬、软毛刷等。
普通混凝土用砂质量标准及检验方法
普通混凝土用砂质量标准及检验方法
一、引言。
混凝土是建筑工程中常用的材料，而砂是混凝土中不可或缺的原材料之一。
砂的质量直接影响着混凝土的性能和品质，因此对于普通混凝土用砂的质量标准及检验方法，需要进行详细的规定和说明。
二、砂的质量标准。
1. 粒径分布，普通混凝土用砂的粒径应符合国家相关标准，一般要求砂的细度模数在
2.3-
3.1之间，同时要求砂的粒径分布均匀，不得出现过多的细颗粒或粗颗粒。
2. 含泥量，砂中的泥土含量直接影响着混凝土的强度和耐久性，因此含泥量也是砂的重要质量指标。
通常要求砂中的泥土含量不得超过3%。
3. 含水率，砂的含水率应符合国家标准，一般要求砂的含水率不得超过5%，过高的含水率会影响混凝土的工作性能和强度。
三、砂的检验方法。
1. 粒径分布检验，可以采用筛分法对砂的粒径分布进行检验，通过在一组标准筛上进行筛分，然后利用筛上和筛下的重量比计算出砂的细度模数。
2. 含泥量检验，可以采用洗砂法进行含泥量的检验，将一定量的砂样放入洗砂器中，经过洗涤后，通过比较洗涤前后砂的质量变化来计算出含泥量。
3. 含水率检验，可以采用干燥法进行含水率的检验，将一定量的砂样放入干燥器中，经过一定时间的干燥后，通过比较干燥前后砂的质量变化来计算出含水率。
四、结论。
普通混凝土用砂的质量标准及检验方法对于保证混凝土的品质和性能具有重要意义。
只有严格按照相关标准进行砂的质量检验和控制，才能保证混凝土的品质和工程的安全。
因此，在工程实践中，需要严格遵守相关标准，加强对砂质量的监控和管理，确保混凝土工程的质量和安全。
建筑用砂检测作业规程
建筑用砂检测作业规程（ISO9001-2015）（一）检测标准GB/T 14684-2001 建筑用砂（二）取样：同产地，同时进场用大型工具运输以400m3、以小型工具运输的200m3为一验收批，不足上述数量者以一批论。
在料堆上取样时，取样部位应分布均匀。
取样前先将取样部位表层铲除，然后各部位抽取大致相等的8份，组成一组试样。
每组试样的取样数量对每一单项试验应不小于表1最小取样重量。
须作几项试验时，如确能保证试样经一项试验后不影响另一项试验的结果，可用同一组试样进行几项不同试验，取样数量（见表1）然后用分料器或人工四分法进行缩分。
人工四分法将试样在潮湿状态下拌匀，堆成厚度20mm园饼，然后沿相互垂直的两条直径把园饼分成四等份取其对角的两份，然后再重新拌匀重复上述过程，直至缩分后材料量略多于进行试验所需数量。
每一试验项目所需砂的最小取样数量表1试验项目最小取样数量（g）筛分析4400表观密度2600堆积密度5000含泥量4400泥块含量20000有机物含量2000（三）类别:（按技术要求分为三类）I类：宜用于强度等级大于C60的砼。
II类：宜用于强度等级C30-C60及抗冻、抗渗或其他要求的砼。
III类：宜用于强度等级小于C30的砼及建筑砂浆。
（四）技术指标1、砂颗粒级配区级配区及累计筛余（%）I区II区III区方孔筛9.5mm 0 0 04.75 mm 10-0 10-0 10-02.36 mm 35-5 25-0 15-01.18 mm 65-35 50-10 25-0600μmm 85-71 70-41 40-16300μmm 95-80 92-70 85-55150μmm 100-90 100-90 100-902、砂中含泥量、泥块含量限值指标项目I类II类III类含泥量（按重量计%）＜1.0 ＜3.0 ＜5.0 泥块含量（按重量计%）0 ＜1.0 ＜2.03、砂中有机物含量限值有机物含量（用比色法试验）；颜色不应深于标准色，如深于标准色，则应按水泥胶砂强度试验方法，进行强度对比试验，抗压强度比不低于0.95%。
《普通砂石质量及检验方法标准》

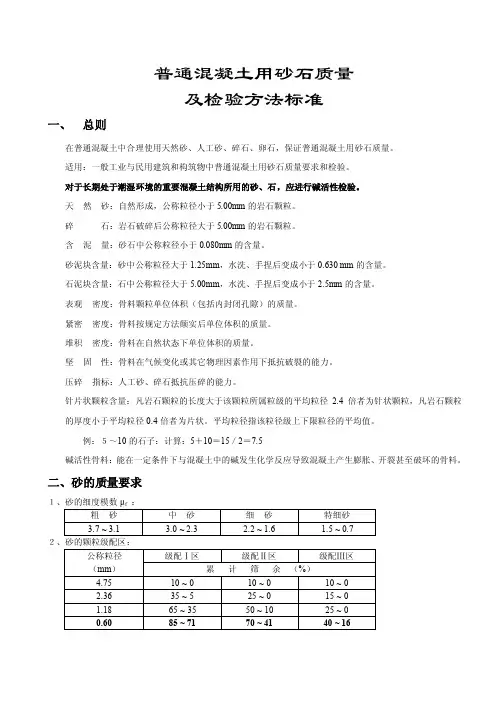

普通混凝土用砂石质量及检验方法标准一、总则在普通混凝土中合理使用天然砂、人工砂、碎石、卵石，保证普通混凝土用砂石质量。
适用：一般工业与民用建筑和构筑物中普通混凝土用砂石质量要求和检验。
对于长期处于潮湿环境的重要混凝土结构所用的砂、石，应进行碱活性检验。
天然砂：自然形成，公称粒径小于5.00mm的岩石颗粒。
碎石：岩石破碎后公称粒径大于5.00mm的岩石颗粒。
含泥量：砂石中公称粒径小于0.080mm的含量。
砂泥块含量：砂中公称粒径大于1.25mm，水洗、手捏后变成小于0.630 mm的含量。
石泥块含量：石中公称粒径大于5.00mm，水洗、手捏后变成小于2.5mm的含量。
表观密度：骨料颗粒单位体积（包括内封闭孔隙）的质量。
紧密密度：骨料按规定方法颠实后单位体积的质量。
堆积密度：骨料在自然状态下单位体积的质量。
坚固性：骨料在气候变化或其它物理因素作用下抵抗破裂的能力。
压碎指标：人工砂、碎石抵抗压碎的能力。
针片状颗粒含量：凡岩石颗粒的长度大于该颗粒所属粒级的平均粒径2.4倍者为针状颗粒，凡岩石颗粒的厚度小于平均粒径0.4倍者为片状。
平均粒径指该粒径级上下限粒径的平均值。
例：５～10的石子：计算：5＋10＝15／2＝7.5碱活性骨料：能在一定条件下与混凝土中的碱发生化学反应导致混凝土产生膨胀、开裂甚至破坏的骨料。
二、砂的质量要求１、砂的细度模数μ２、砂的颗粒级配区：注：1、除特细砂外，砂的颗粒级配按公称直径630筛孔的累计筛余百分率，分成三个级配区，砂的颗粒级配应处于其中的某一区。
2、砂的实际颗粒级配与上表中的累计筛余百分率相比，除公称直径为5.00mm和0.630mm的累计筛余外，其余公称直径的累计筛余可稍有超出分界线，但总量应不大于5%。
3、当天然砂的实际颗粒级配不符合要求时，宜采取相应的技术措施，并经试验证明能确保混凝土质量后方允许使用。
4、配制混凝土时宜优先选用Ⅱ区砂。
当采用Ⅰ区砂时，应提高砂率，并保持足够的水泥用量，满足混凝土的和易性；当采用Ⅲ区砂时，宜适当降低砂率；当采用特细砂时，应符合相应的规定。
机制砂检测规范最新标准
机制砂检测规范最新标准机制砂，作为混凝土和砂浆等建筑材料的重要组成部分，其质量直接影响到建筑工程的安全性和耐久性。
随着建筑业的快速发展，对机制砂的质量要求也越来越高。
以下是最新的机制砂检测规范标准：1. 引言机制砂检测规范的制定旨在确保机制砂的质量满足建筑施工的要求，保障工程结构的稳定性和安全性。
2. 适用范围本规范适用于机制砂的生产、使用和质量控制，包括但不限于混凝土、砂浆、预制构件等建筑材料的制备过程中使用的机制砂。
3. 术语和定义- 机制砂：指通过机械破碎、筛分等工艺制成的细骨料。
- 细度模数：表示机制砂颗粒粗细程度的指标。
- 含泥量：机制砂中小于0.075mm颗粒的含量。
- 泥块含量：机制砂中泥块的含量。
4. 检测项目机制砂的检测项目包括但不限于：- 细度模数- 含泥量- 泥块含量- 石粉含量- 压碎指标- 含水量- 有机质含量5. 检测方法- 细度模数：采用筛分法进行测定。
- 含泥量和泥块含量：采用水洗法进行测定。
- 石粉含量：采用比重法或化学分析法进行测定。
- 压碎指标：采用压碎试验机进行测定。
- 含水量：采用烘干法进行测定。
- 有机质含量：采用燃烧法进行测定。
6. 质量要求- 细度模数应符合设计要求。
- 含泥量不应超过5%。
- 泥块含量不应超过1%。
- 石粉含量应根据混凝土强度等级进行控制。
- 压碎指标应满足混凝土结构的耐久性要求。
- 含水量应控制在不影响混凝土施工和硬化的要求范围内。
- 有机质含量应控制在不影响混凝土性能的要求范围内。
7. 检测频率机制砂的检测应根据生产批次、使用量和施工进度进行，确保每批机制砂均符合质量要求。
8. 结果判定检测结果应由具有资质的检测机构出具，并根据本规范进行判定。
不合格的机制砂不得用于建筑工程。
9. 记录与报告所有检测结果应详细记录，并形成检测报告，供施工单位和监理单位参考。
10. 结语机制砂的质量直接关系到建筑工程的质量和安全，因此，严格遵守本规范进行机制砂的检测和使用，是确保工程质量的重要措施。
普通混凝土用砂质量及检验方法标准
普通混凝土用砂质量及检验方法标准普通混凝土是一种广泛应用于建筑工程中的建筑材料，其主要成分为水泥、砂、石子和水，其中砂起到填充和增加混凝土强度的作用。
因此，砂的质量对普通混凝土的性能至关重要。
本文将介绍普通混凝土用砂的质量要求和检验方法标准。
普通混凝土用砂的质量要求主要包括砂的颗粒级配、含泥量、含水率、细度模数等指标。
下面将分别介绍各项指标的要求和相应的检验方法。
1.砂的颗粒级配：砂的颗粒级配是指不同粒径的砂颗粒在砂中的分布情况。
普通混凝土用砂的颗粒级配一般要求适中，包括较高的细颗粒含量和适量的粗颗粒含量。
常见的砂的颗粒级配要求是：大颗粒砂(4.75mm - 2.36mm)占总砂质量的5-30%，中颗粒砂(2.36mm - 0.3mm)占总砂质量的20-40%，细颗粒砂(小于0.3mm)占总砂质量的30-60%。
检验方法：取一定量的砂样本，通过筛分试验，将不同粒径的颗粒进行分离，然后按照一定的比例计算不同粒径段的含量百分比。
2.含泥量：砂中含有过多的泥土会影响混凝土的强度和耐久性，因此普通混凝土用砂的含泥量一般要求较低。
常见的含泥量要求是：砂中含泥量应小于3%。
检验方法：取一定量的砂样本，通过洗涤试验，将砂中的泥土颗粒和砂颗粒分离，然后根据泥土颗粒和砂颗粒的重量差来计算含泥量。
3.含水率：砂的含水率会影响混凝土的配合比和强度，因此普通混凝土用砂的含水率要求适中。
常见的含水率要求是：砂的含水率应控制在2-7%之间。
检验方法：取一定量的砂样本，通过烘干试验，将砂样本中的水分蒸发，然后根据砂样本重量的变化来计算含水率。
4.细度模数：细度模数是衡量砂颗粒粗细程度的指标，不同的细度模数对混凝土的工作性能有一定影响。
常见的细度模数要求是：2.3-3.1。
检验方法：取一定量的砂样本，通过筛分试验，将砂样本在不同筛孔尺寸的筛上筛分，然后根据筛上砂的含量计算细度模数。
综上所述，普通混凝土用砂的质量要求和检验方法主要包括砂的颗粒级配、含泥量、含水率和细度模数等指标。
探讨一种定量检测人工砂含泥量的方法
箱 中烘 至 恒 重 ，筛 除 大 于 ２．３６ ｎｌｍ 粒 径 ， 并 记 录 相 应 比 例 ， 备 用 。
（２）人 工 砂 细 颗 粒 。 料 场 取 样 并 在 （１０５ ４－５） ℃ 烘 箱 中 烘 至 恒 重 ， 筛 除 大 于 ２．３６ ａｍ、 小 于 ０．１６０ ｍｍ 粒 径 颗 粒 ，并 记 录 相 应 比例 ，备 用 。
普通混凝土用砂、石质量及检验方法标准JGJ52-2006
29
第三节 验收、取样与缩分
一、砂、石的验收 按同产地同规格分批验收。用大型工 具（如火车、货船、汽车）运输的，以 400m3或600t为一验收批；用小型工具 （如马车等）运输的，以200m3或300t为 一验收批。不足上述数量者以一批论。 n 当砂和石的质量比较稳定、进料量又 较大时，可以1000t为一验收批。
1
目 录
第一节 第二节 第三节 第四节 第五节 概述 质量要求 验收、取样与缩分 砂的检验方法 石的检验方法
2
第一节 概述
一.总则 1.本标准适用于一般工业与民用建筑和构筑 物中的普通混凝土用砂和石的要求和质量 检验。对于港口、水工、道路等工程的砂 和石，除按照各行业相应标准执行外，也 可参照执行。 2.对于长期处于潮湿环境的重要混凝土结构 所用的砂、石，应进行碱活性检验。
19
三、石的质量要求 1、石筛：石筛应采用方孔筛。石的公称粒径、石筛筛孔的公称直径和方 孔筛筛孔边长应符合规定。
石的公称粒径 石筛筛孔的公称直径
方孔筛筛孔边长 2.36mm 4.75mm
2.50mm 5.00mm
2.50mm 5.00mm
10.0mm
16.0mm 20.0mm 25.0mm 31.5mm 40.0mm 50.0mm 63.0mm
取一份试样分三层装入容量筒装完一层后在筒底放一根直径25mm的钢筋将筒按住并左右交替颠击地面各25下用同样方法装第二三层加料直至超出容量筒筒口用钢筋沿筒口边缘滚转刮下高出部分用合适的颗粒填平使凸起与凹陷部分的体积大致相等称取试样和容量筒总质量m容量筒的质量kg以两次试验结果的算术平均值作为测定值
JGJ52-2006《普通混凝土用 砂、石质量及检验方法标准》
混凝土强度等 级 石 粉 含 量 % MB＜1.4 （合格） ≥C6 C55~C 0 30
黄砂含泥量检测标准
需要注意的是，不同行业和应用领域可能会有不同的标准和规范，具体的黄砂含泥量检测 标准应根据实际情况和相关行业标准来确定和执行。
黄砂含泥量检测标准
黄砂含泥量的检测标准可以根据不同的行业和应用领域而有所不同。以下是一些见的黄砂 含泥量检测标准：
1. 建筑行业标准：在建筑行业中，常用的黄砂含泥量检测标准是根据国家标准《黄砂的分 类和质量检验方法》（GB/T 14684）来进行的。该标准规定了黄砂的分类、质量指标和检验 方法，其中包括含泥量的检测方法。
2. 道路工程标准：在道路工程中，黄砂的含泥量会对路面的稳定性和承载能力产生影响。 通常会根据相关地方标准或规范来确定黄砂含泥量的限制，以确保道路工程的质量和安全性。
黄砂含泥量检测标准
3. 水泥混凝土标准：在水泥混凝土工程中，黄砂的含泥量会影响混凝土的强度和耐久性。 根据相关标准，通常会规定黄砂的含泥量不得超过一定的限制值，以确保混凝土的质量和性 能。
