AB753变频器参数设置

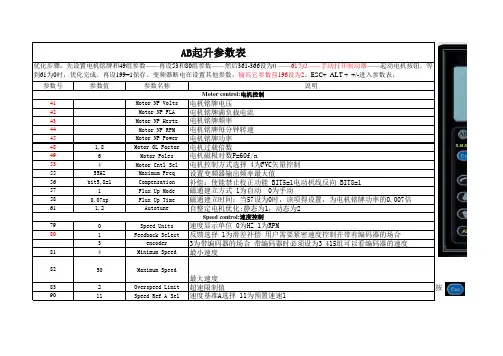

AB变频器参数及修改方法
AB起升参数表优化步骤：先设置电机铭牌和49组参数——再设53和80组参数——然后361-366设为0 ——61为2——手动打开制动器——起动电机按钮。
等到61为0时，优化完成。
再设199=1保存。
变频器断电在设置其他参数，输其它参数前196设为2。
ESC+ ALT + +/-进入参数表。
参数号参数值参数名称说明Motor control:电机控制41Motor NP Volts电机铭牌电压42Motor NP FLA电机铭牌满负载电流43Motor NP Hertz电机铭牌频率44Motor NP RPM电机铭牌每分钟转速45Motor NP Power电机铭牌功率48 1.8Motor OL Factor电机过载倍数496Motor Poles电机磁极对数P=60f/n534Motor Cntl Sel电机控制方式选择 4为FVC矢量控制5555HZ Maximum Freq设置变频器输出频率最大值56bit5,8=1Compensation补偿：使能禁止校正功能 BIT5=1电动机线反向 BIT8=1571Flux Up Mode磁通建立方式 1为自动 0为手动580.07xp Flux Up Time磁通建立时间：当57设为0时，该项得设置，为电机铭牌功率的0.007倍611,2Autotune自整定电机优化:静态为1，动态为2Speed control:速度控制790Speed Units速度显示单位 0为HZ 1为RPM801Feedback Select反馈选择 1为滑差补偿 用户需要紧密速度控制并带有编码器的场合3encoder3为带编码器的场合 带编码器时必须设为3 415组可以看编码器的速度814Minimum Speed最小速度8250Maximum Speed最大速度832Overspeed Limit超速限制值按9011Speed Ref A Sel速度基准A选择 11为预置速速19311Speed Ref B Sel速度基准B选择 11为预置速度1变频器面板中间会出现数字框1017一档 001根据程序设定10250四档 010根据程序设定输入103010420二档 100根据程序设定此时面板第一排是参数组名41105010635三档 110根据程序设定修改参数：按数字键或上下键将修改的参数数值输入1070要修改或查看改其它参数组按1402Accel Time 1加速时间1Dynamic control 动态控制1422Decel Time 1减速时间1修改56组和238组参数时，先进行上述操作进入该组参数1465S Curve %S曲线时间 设置减速时间和减速时间的百分比153-300%Regen Power Limit 再生能量限制值 设置电机传送到直流母线所允许的最大功率限制值按切换至对应组数，如bit51551Stop Mode A停机模式A:1为斜坡运行1613Bus Reg Mode A母线调节器模式A:3为动态制动以上任何步骤中都可按返回上步操作1631DB Resistor Type动态制动电阻类型：1为外部电阻器294.010Control SW Ver控制软件版本Utility 实用1962Param Access Lvl参数访问级别 1为高级 2为保留 3为风机/泵 4为高级风机/泵变频器报故障时的面板显示如：1971Reset To Defalts恢复至缺省值 1为工厂设定值（参数196,201,202,600除外）1991Save To User Set保存到用户参数组238bit8,12=1Fault Config 1故障组态1 BIT8=1为内部相丢失使能 BIT12=1为外部相丢失使能2401Fault Clear1为清除故障 2为清除故障列表该故障代码为F5，参照变频器说明书第4章查看故障代码对应的故障原因和处理方法解决问题3618Digital In1 Sel数字量输入1选择 8为正向运行3629Digital In2 Sel数字量输入2选择 9为反向运行3630Digital In3 Sel数字量输入3选择 0为未使用36417Digital In4 Sel数字量输入4选择 速度选择336516Digital In5 Sel数字量输入5选择 速度选择236615Digital In6 Sel数字量输入6选择 速度选择13804（600相关）Digital Out1 Sel数字量输出1选择 4 为运行3841Digital Out2 Sel数字量输出2选择 1 为故障3881Digital Out3 Sel数字量输出3选择 1 为故障5451000输入相丢失检测54650输出相丢失检测Input&Output 输入与输出变频器面板按顺序按面板上的ESC+ ALT + +/-进入参数表。
PF753变频器参数设置表
I/O板卡中的P60模拟输入1值监视用550端口0：P260(模拟量输入0值)
255模拟输入类型主控板J4跳线设置成电流模式261模拟输入0上限20MA
262模拟输入0下限4MA
260模拟输入0值监视用
270模拟输出0值调节主控板模拟量输出，从270参数
开始调节
电机做自整定，电机与机械联轴器脱开，将P70修改为旋转调节，按面板绿色的启动键，电机开始旋转，注意人员安全，远
离设备
主控板
将启停连接到I/O板卡的数字量输入的第0位(P05 P0001 B01)
将速度源切换连接到I/O板卡的数字量输入的第1位
将故障复位连接到I/O板卡的数字量输入的第2位
修改跳线后，I/O板卡中的P45中的0位和1位显示对应值
改跳线，参见英文手册1-31
935 变频器状态1 07位故障 用08位正在运行可以及时试验，变频器停
止运行。

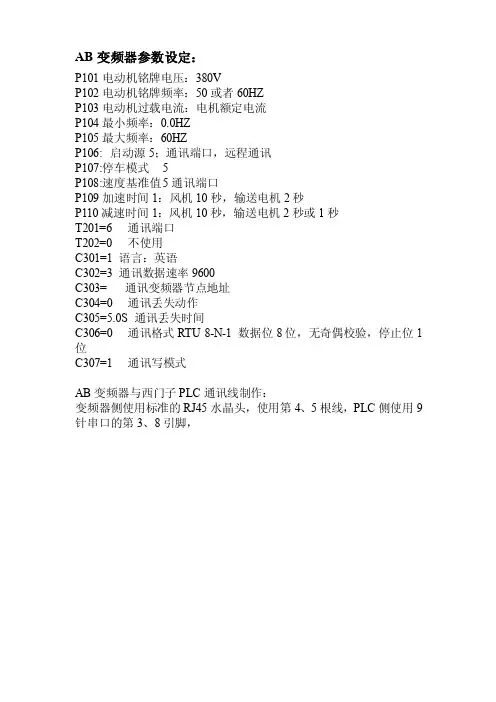

AB变频器参数设定及通讯线端口
AB变频器参数设定：
P101电动机铭牌电压：380V
P102电动机铭牌频率：50或者60HZ
P103电动机过载电流：电机额定电流
P104最小频率：0.0HZ
P105最大频率：60HZ
P106: 启动源5；通讯端口，远程通讯
P107:停车模式 5
P108:速度基准值 5通讯端口
P109加速时间1：风机10秒，输送电机2秒
P110减速时间1：风机10秒，输送电机2秒或1秒
T201=6 通讯端口
T202=0 不使用
C301=1 语言：英语
C302=3 通讯数据速率9600
C303= 通讯变频器节点地址
C304=0 通讯丢失动作
C305=5.0S 通讯丢失时间
C306=0 通讯格式RTU 8-N-1 数据位8位，无奇偶校验，停止位1位
C307=1 通讯写模式
AB变频器与西门子PLC通讯线制作：
变频器侧使用标准的RJ45水晶头，使用第4、5根线，PLC侧使用9针串口的第3、8引脚，
启动停止
故障复位。
最新AB变频器使用说明书
AB变频器调试说明书
1、变频器上电
主电路断路器QF1合上控制电路QF2 按变频器上电按钮SB1，变频器上电。
2、设置基本参数组
按键进水参数设置组，连续按键进入基本参数组
P(基本编程)，按进入基本参数组，按键选择P031到P042参数，按进入修改；按
设置参数，修改完成后按确认。
依次类推，最后按键返回启动界面。
基本参数组参数设置如下表：
序号参数组设置参数参数说明
1 P031 电机额定电压电动机铭牌电压
2 P032 电机额定频率电动机铭牌频率
3、设置端子块组参数
按照设置基本参数组参数的步骤，设置下列参数：
4、启动变频器
a、当变频器控制柜“本地/远程”旋钮打到“本地”时，变频器通过柜门的“启
动”、“停止”按钮启动和停止变频器。
变频器通过面板
改变变频器的给定频率。
b、当变频器控制柜“本地/远程”旋钮打到“远程”时，变频器通过柜门的“启动”、“停止”按钮启动和停止变频器。
变频器通过触摸屏和上位机给定频率。
说明：本说明书中的参数设置是根据本公司设计的控制电路设置的，如果电路发生更改需要重新设置参数。
ABPowerFlex755变频器使用手册pdf
ABPowerFlex755变频器使用手册pdf ABPowerFlex755变频器使用手册pdf
ABPowerFlex755变频器是一种高效、灵活且易于使用的交流驱动系统，专为满足工业应用的需求而设计。
为了帮助大家更好地使用该变频器，本手册提供了详细的使用说明和操作指南。
在本手册中，您将找到关于ABPowerFlex755变频器的详细信息，包括以下内容：
1、产品概述：详细介绍ABPowerFlex755变频器的特点和规格，让您了解其性能和能力。
2、安装与布局：指导您正确安装和配置ABPowerFlex755变频器，以确保其在您的应用中的稳定运行。
3、连接与接线：说明如何连接电源、电机和控制线路，并提供详细的接线图示。
4、操作与控制：指导您设置和操作ABPowerFlex755变频器，包括启动、停止、调速和保护功能的设置。
5、编程与配置：提供ABPowerFlex755变频器的编程和配置指南，帮助您根据应用需求进行定制设置。
6、调试与故障排除：指导您进行系统调试和故障排除，包括常见的
故障现象及其解决方法。
7、维护与保养：介绍如何进行ABPowerFlex755变频器的日常维护和定期保养，以延长其使用寿命。
本手册是大家正确使用和操作ABPowerFlex755变频器的必备指南。
无论大家是初学者还是经验丰富的用户，都可以从本手册中获得有用的信息和指导。
如需了解更多关于ABPowerFlex755变频器的信息，请参考我们的官方网站或联系我们的技术支持团队。
AB参数设置方法
1、按上面键出现下面画面2.1、 00 PowerFlex 753 (变频器本身）2.2、 01 20-HIM-X6（操作面板）04 、PROFIBUS(DP卡）14、Devicelogix(设备逻辑）（详见序号16）（详见序号17）（详见序号18）（详见序号19）（详见序号20）参数号为1707—电流上传链路1参数号为1808—电压上传链路1参数号为1909--功率上传链路1兼容S7西门子PLC设置34设为3空闲故障保持上一个（不会因变频器故障报警停机）卡内参数：33设为3通讯卡故障保持上一个（不会因变频器故障报警停机）按上面的手动键出现下面画面软起动器将设为36时才能远程控制启动和停止回车---参数--通讯--回车通讯掩码回车--设为36--回车（可以远程控制启停）PLC与WICC交换参数时应设置为Real数据线参数设置的方法：1|、RslinX Classic打开通讯软件2、双击图标(线插头标志的；菜单第二个）3、电机下拉箭头（Add New)4、232通讯口那个选项5、双击 Configure6、点击Auto configure(自动连接）7、打开另一个软件 Drive Executive8、菜单栏选择Driue9、Connect todrive10、选择通讯卡5-20-commp-p11、Device Parameter12、参数9、设为故障保持上一个参数10、设为故障保持上一个参数113数据 Data linkAData linkAData linkCData linkD13、下载（将序号8内该ResetModle)14、点击Communtication将序号内96改为4 （4代表A线的电流反馈）将序号内97改为1 （1代表电压的反馈）将序号内98改为7 （7代表功率的反馈）。
AB的变频器常用参数设置
AB的变频器常用参数设置LT变频器操作规程本工程中，大港泵站有两台变频器，其中一台为200KW(380V),一台为132KW(380V)；沿江泵站有一台变频器，为110KW(380V)o上述变频器均选用美国AB公司生产的PowerFlex 700系列产品。
该系列产品如下：PowerFlex700交流变频器提供了简捷实用的卓越性能，同时具有世界级性能的包装结构非常精巧。
PowerFlex700交流变频器主要用于控制三相感应电动机，从最简单的速度控制到最苛刻的转矩控制，满足应用系统的要求。
它有两种配置方式：其中标准控制主要是电压/频率(V/f)控制和无速度传感器矢量控制；获得艾伦一布拉德利专利的ForceTM技术主要是电压/频率控制、无速度传感器矢量控制和磁场定向控制。
PowerFIex700变频器采用最新的IGBT(绝缘栅双极型三极管)功率模块和高级的控制算法，以提供任何速度下的平稳的性能、超常的转矩，使电动机低噪声、高效率的运行。
可以设定获得专利的磁场定向矢量控制(Force),无速度传感器矢量控制或电压/频率控制(v/f),适用于各种场合的应用。
多种语言的液晶显示屏(LCD)操作面板(HIM)提供了S.M.A.R.T起动，简便快捷地让用户设置最常用的参数，使得用户不用深入地了解参数结构就可对变频器进行简单的设置。
新颖的书本式设计优化了屏柜空间，可以釆用零距离堆放式或并排式安装变频器。
在环境温度高达50吃的情况下，仍允许变频器之间釆用零间隙并排式安装而变频器不需降容。
标准的晶体管和可选的装配于变频器的制动电阻器提供性价比高的动态制动选择。
内置输入直流母线电抗器，不需要额外的安装空间就可以以减小谐波，提高功率因数。
镇江自来水公司泵站自控系统设备操作手册内置EMC电磁兼容滤波器，不需要额外的安装空间就可以满足周围环境的电磁兼容标准要求。
内置共模输出滤波器，不需要额外的安装空间就可以降低电机的噪音。
内置通讯允许用户将变频器集成到制造过程中。
AB变频器参数调试规程
AB变频器参数调试规程（A3面板）A3操作面板为全数字LED显示，四种文字（英、德、法、西）多行显示，当确认英语后，出现“Complete these step in order :”，按下“↓”按钮，选择“7.Done/Exit”，按“回车”键，则进入Main menu主菜单。
主菜单包括：Diagnostics诊断，Parameter参数，Device Select设备选择，Memory storage 存贮，Start-up启动，Preferences选择。
按下“↓”按钮，选择“Parameter”，按“回车”键，则进入参数子菜单（FGP：File），参数分菜单包括：Monitor监控，Motor Control电机控制，Speed Command速度命令，Dynamic Control动态控制，Utility有效值，Inputs&Outputs输入和输出。
1.设置参数访问级别：（E196）在参数分菜单，按下“↓”按钮，选择“Utility”，按“回车”键，则进入有效值菜单。
选择“Drive Memory”，按“回车”键，再选择“Param Access Lvi则进入参数访问级别菜单。
按“回车”按钮进入设定，将其改为“1”，表示为“高级”。
2.设置速度A、B参数：（C090、C093）在参数分菜单，按下“↓”按钮，选择“Speed Command”，按“回车”键，则进入速度命令菜单。
选择“Speed Ref A sel”，按“回车”键，则进入速度基准值选择菜单。
可按“↓”或“↑”按钮，选择090及093分项进行设定。
其中C090缺省值为“2”，表示“模拟量输入2”方式，将其改为“12”，表示“预置速度2”方式。
C093缺省值为“11”，表示“预置速度1”方式，将其改为“13”，表示“预置速度3”方式。
3.设置预置速度2、3参数：（C102、C103）在速度命令菜单下，选择“Discrete Speeds”，按“回车”键，再选择“Jog Speeds”，按“回车”键，则进入预置速度菜单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AB753变频器参数
一：主板模块参数设置（00）
301 访问等级（专家） 2
300 速度单位0(Hz)
302 语言1（英文）
25 电机额定电压铭牌
26 电机额定电流铭牌
27 电机额定频率铭牌
28 电机额定转速铭牌
29 电机额定铭牌功率单位KW
30 电机额定功率铭牌
31 电机极数P(极对数)=60f/n f=50HZ(标频) 极数=2P
35 电机控制模式0（感应电机电压、赫兹）
70 电机整定2静态自整定3动态自整定（电机空转不带负载）
250 PTC电机温度热电阻0（忽略）1（报警）
306 负载额定值0一般负载1高负载
308 方向模式2反相禁用
370 停止模式0(滑行停车)
460 欠电压动作0忽略1报警2次要报警3故障时滑翔停车
520 最大正向转速50Hz
522 最小正向转速（开始调试时设置0Hz，待就地调试完毕更改为20Hz）535 加速时间60s
537 减速时间120s
545 速度基准值A选择选择I/O Module 24V模块（远程)
选择PowerFlex 753模块——向下查找Prot1 Reference （就地）547 速度基准值A模拟上限50Hz
548 速度基准值A模拟下限0Hz
数字量输入
156 故障复位选择I/O Module 24V——Dig In Sets——Input 0
163 远程启动变频电机选择I/O Module 24V——Dig In Sets——Input 1
二：I/O模块参数设置（05）
10 数字量输出0选择选择I/O Module 24V——Dig In Sets——Input 0
20 数字量输出1选择选择I/O Module 24V——Dig In Sets——Input 1
模拟量输入
45 模拟量输入类型xxxx xxxx xxxx xx11（电流模式）
AB753输入模式（跳线完成）跳线又两组通道默认第一组为Ai0通道
备用{第二组为Ai1通道（需把62参数改为4ma；61参数改为20ma）
把远程输入插在变频器模块的Ai0通道的两根线窜插在Ai1通道上} 见操作说明
51 模拟量输入0上限20mA
52 模拟量输入0下限4mA
模拟量输出
70 模拟量输出类型xxxx xxxx xxxx xx11（电流模式）
78 模拟量输出0数据上限50Hz
79 模拟量输出0数据下限0Hz
80 模拟量输出0上限20mA
81 模拟量输出0下限4mA
88 模拟量输出1数据上限150A
89 模拟量输出1数据下限0A
90 模拟量输出1上限20mA
91 模拟量输出1下限4mA
分离器转速满转156R 根据电厂要求量程设置成200R
电机转速可由检测挡铁个数（恒量程）改变检测次数进行调整主板模块70参数更改输入2启动变频器为静态自整定
更改输入3启动变频器【变频电机空载（摘掉皮带）】动态自整定[注]粉色字体参数根据现场情况设置（可不进行设置）蓝色字体参数为关键参数注意点。
