USB光隔离开关量输入输出模块
USB7408(N)光隔离开关量输入输出模块 1.概述： USB7408(N) 模入接口模块适用于提供了USB 接口的PC系列微机，具有真正的热插拔、即插即用（PnP）功能。其操作系统可选用目前流行的 Windows 系列、高稳定性的Unix等多种操作系统以及专业数据采集分析系统LabVIEW 等软件环境。在硬件的安装上非常简单，使用时只需将USB7408(N)的USB接口插入计算机内任何一个USB接口插座中，信号电缆从模块提供的接口直接接入。为方便我公司原有用户对产品的升级换代，开关量输入输出模块的输入输出插座引线定义与PC-6408、PCI8408几乎完全一样。 本模块适用于各种开关信号的自动控制以及计算机同数字仪器的接口。考虑到在开关量的输出中“开／关”瞬态对计算机干扰十分强烈及现场强电的干扰，本模块采用了光电隔离技术，使计算机与现场信号之间全部隔离，提高了计算机与本模块在工作中的抗干扰能力和抗损毁能力。 本模块上的开关量输入为16路，输出为16路，采用两组分别共地方式。输出部分可与我公司研制的PS-002继电器接口板直接配套使用。 USB7408N是USB7408的升级产品，外部接线与USB7408完全相同，只是函数名称有略微的区别，老的用户只需将原来的函数USB7408DI、USB7408DO换为对应的USB7408NDI、USB7408NDO即可。
2.主要技术指标： 2.1 USB指标 2.1.1 处理器芯片： CY7C68013A 2.1.2 通讯方式： USB接口 2.1.3 通讯距离： 小于5米 2.1.4 通讯协议： USB2.0 2.1.5通讯最大速率：1M Byte / 秒 ，即 8M bps的波特率
2.2 输入输出信号 2.2.1 输入路数及电气连接方式：16路共地（共阴）方式。 2.2.2 输入信号电平范围：TTL～48V(默认5V输入)。 2.2.3 输入信号电流消耗：≥5mA／每路 2.2.4 输出路数及电气连接方式：16路共源（共阳）方式。 2.2.5 输出回路供电要求：TTL～48V 2.2.6 最大输出电流：≤500mA／每路，可直接驱动继电器。 2.2.7 每组信号之间、各组信号与模块之间隔离电平：500V。
3.工作原理及操作说明： 3.1 开关量输入部分工作原理： 本模块上的所有16路开关量输入信号状态均可以由CPU通过巡检方式读出，即CPU通过直接读取I／O口上的数据来判断输入信号的状态，其工作原理如图1所示。
光电耦合器UINDIGND3.3VPIO
R* 图1 开关量输入部分工作原理 由图1所示，当一个足够大(TTL～48V)的外部电压信号经过本模块上的电阻R*(见图3中4个1K的组排，每个阻排4个电阻，共16个电阻)限流后驱动光电耦合器的发光二极管发光，使光电三极管导通。反之，当外部电压信号为零或足够小时，计算机读入的即为低电平信号。电阻R*是一个限流保护电阻，焊在焊接排上，用户可以根据现场信号电压幅度而自行更换( 出厂时为1K ，见图3)。 R*的选用原则为：R* ＝（UIN － UR 〕／I （KΩ） 其中 UIN 为现场信号高电平电压值，UR 是加在光电耦合器上的电压值。一般UR 取值为1V左右，I是流过发光二极管的电流，一般取5～ 20mA左右。 根据上面的选用原则和使用经验，我们推荐的输入信号和R*的选择值见表1：
表1 R*的选择值 输入信号高电平 R* 选择值 3V～6V 1K 6V～12V 2.4KΩ 12V～24V 4.7KΩ 24V～48V 10KΩ
上表中各档的阈值电压比较接近各档的下限值，阈值电压以下的电平将被认为是低电平，所以具有较高的抗噪声干扰的能力。
3.2 开关量输出部分工作原理： 本模块上的16路开关量输出回路可用于外部电路的开关控制，其每路最大输出电流500mA左右，开关量输出部分工作原理如图2所示。
光电耦合器DOGND
锁存器锁存控制数据总线
1k负载5-36V（外供电）
图2 开关量输出部分工作原理 输出驱动器件ULN2803的输出端允许通过IC 电流500mA,耐压BVCEO 约为48V。用户输出口的外接负载可根据以上参数估算。由于本模块采用集电极开路输出，输出电流大，故可以直接驱动继电器或固体继电器(SSR)等外接控制器件，也可直接驱动低压灯泡。 本模块工作时，计算机送“1”使驱动器三极管导通，计算机送“0”使驱动器三极管截止。所有的开关量输出信号均带有锁存功能。当CPU对设定的一个I／O地址执行一次写操作，就送出了一组（16路）输出信号。
4.安装及使用注意： 本模块的安装十分简便，无需将主机机壳打开，也无需关电，将本模块插入主机的任何一个空余 USB接口插座即可。 为保证人身及设备安全，应确保系统地线（计算机及外接设备接地点）接地良好。为防止外部设备中较大的电磁干扰，应注意对信号线进行屏蔽处理。 如果本模块连接的外部设备上加有较高的电压时，在安装或用手触摸本模块时，应先将外部设备的电源关闭并严禁触摸本模块裸板 。 5.使用与操作： 5.1 主要输入输出接口位置图，见图3。
图3 主要可调整元件位置图 注：图3中的4个1K的阻排，即为R*—开关量输入的限流电阻，用户可酌情更换 5.2指示灯(LED)的用途： 红灯亮 指示3.3V电源工作正常 黄灯亮 指示模块程序工作正常
5.3 输入输出插座接口定义： 5.3.1 开关量输入部分： 本模块开关量输入接口20芯扁平线插座(DI_J1)的信号定义见表2 。
表2 DI_J1开关量输入插座引线定义表 插座引脚号 信 号 定 义 插座引脚号 信 号 定 义 1 开关量输入地 2 开关量输入地 3 DI1 4 DI2 5 DI3 6 DI4 7 DI5 8 DI6 9 DI7 10 DI8 11 DI9 12 DI10 13 DI11 14 DI12 15 DI13 16 DI14 17 DI15 18 DI16 19 开关量输入地 20 开关量输入地
5.3.2 开关量输出部分： 本模块开关量输出接口25芯D型插座(DO_J1)的信号定义见表3 。
表3 DO_J1开关量输入插座引线定义表 插座引脚号 信 号 定 义 插座引脚号 信 号 定 义 1 DO1 14 DO2 2 DO3 15 DO4 3 DO5 16 DO6 4 DO7 17 DO8 5 DO9 18 DO10 6 DO11 19 DO12 7 DO13 20 DO14 8 DO15 21 DO16 9 开关量输出地 22 开关量输出地 10 ＋5～48V电源入 23 ＋5～48V电源入 11 NC（空脚） 24 NC（空脚） 12 NC（空脚） 25 NC（空脚） 13 NC（空脚）
注：开出公共地与开入公共地在本板上没有直接连接，需要用户分别外接。 5.4 开关量输出部分使用方法： 本模块上的开关量输出部分与外部器件联接时，可按图4方法进行，使用时应注意将外部＋5～48V电源接入本模块 。
负载5-36V（外供电）
DOGND
图4 开关量输出部分使用方法 6.软件∶ 6.1软件安装: USB7408(N)模块在硬件安装完成后还需进行软件安装，具体安装步骤如下： 1. 检查硬件安装是否正确。 2. 启动计算机，操作系统将自行检测新安装的硬件，并弹出”添加新硬件向导”对话框,在“添加新硬件向导”对话框出现时，点击“下一步”按钮。 3. 选中“显示指定位置的所有驱动程序的列表...”单选钮，点击“下一步”按钮。 4. 点击“下一步”。 5. 点击“从软盘安装”按钮，弹出“从磁盘安装”对话框。 6. 点击“浏览”按钮，选择“Usb7kC.inf”所在的目录（光盘\USB7000\Usb7kC），点击“确定”按钮。 7. 回到“添加新硬件向导”，点击“下一步”按钮。 8. 点击“完成”按钮，第一块模块安装完成。 9．重启计算机，安装第二块USB7408(N)模块。 当要安装多块模块时，应先安装第一块模块，软件安装中会出现上述1～9的步骤，按以上步骤操作安装好后关机。在安装第二块模块时，系统会自动检测安装，不再经过上述1～9的步骤,只是模块的索引值不同。索引值是USB板模块使用时非常重要的参数，USB7000系列模块是靠索引值来区分的。一般情况下，第一块安装的模块的索引值为0，以后安装的模块索引值自动依次加1。用户通过调用动态链接库（Usb7kC.dll）中的OpenUSB7kC函数，将USB模块的索引值赋给此函数，即可操作相应的USB模块（详细过程请见后面的“函数介绍”）。 6.2测试程序说明：
本程序(光盘\USB7000\Usb7kC\7408\测试程序\7408test_vb\7408test.exe)是为专门编写的一个测
试工具，它可以对采集模块的所有功能进行测试。如图5所示：
图 5 USB7408(N)测试程序 6.2.1 选择板模块 运行“数据采集模块测试程序”，点击“选择板模块”菜单，在弹出的对话框中，输入所要操作板模块索引值，然后即可在程序的界面中进行选中的模块的测试（倘若计算机中只有一块模块，可略过这步，本程序默认对索引值为0的板模块测试）。如图6所示：
图 6选择板模块 点击“退出”菜单，可退出测试。 本程序界面根据各功能的不同，分为以下几个部分： 6.2.2 开关量测试： 该部分程序既可测试开关量输出，亦可测试开关量输入。 如图5所示,在测试界面的“开关量测试”功能块，“输入状态”后面的16个灯，从左至右（通道1至通道16）依次指示了开关量输入通道的通断状态。该功能是自动的，无需用户参与。 点击“输出测试”后面的灯，可进行开关量的输出测试。同样，16个灯从左至右依次对应着通道1至通道16这16个开关量输出通道。
6.3函数介绍： Usb7kC.dll是为USB7000 系列数据采集模块配制的工作在中西文Windows 95／98／2000/NT环境下的一个动态链接库，它所封装的函数可以被其它应用程序在运行时直接调用。用户可以用任何一种可以使用 DLL 链接库的编程工具来编写。所列函数的说明格式为 C++ 应用程序中调用 DLL 库函数时的常用格
TDK-Lambda半导体产品手册2022说明书
半导体公司背景• 成立于 1945 年；财务状况保持长期稳定• 工业电源行业市场领导者• 高可靠性和长寿命特色得到全球公认• 出色的客户支持服务• 本地影响力强大的国际化公司 • • • • TDK-Lambda 是一家向全球提供值得信赖，创新的高可靠工业电源解决方案的行业领导公司。
TDK-Lambda 公司在中国、日本、欧洲、美国和东南亚的全球 5 大区域均拥有研发、制造、销售，售后服务和应用技术支持等完整的体制，随时随地快速地对应客户的各种各样需求。
作为在全球工业级电源市场知名品牌，TDK-Lambda 的高可靠供电方案广泛用于关键的半导体制造和测试设备。
产品和特点• 标准型号，改进方案以及全面的定制设计• A C-DC 电源 + DC-DC 电源 + 可编程电源 + EMC 滤波器• 产品适合半导体制造和测试老化设备• 符合 SEMI-F47（部分产品）• TDK 集团全球统一高标准的工厂制造充分利用我们丰富的专业知识我们致力于为半导体设备用户提供专业电源产品，拥有几十年的丰富行业经验和扎实的专业知识。
客户可以在设备供电架构设计、产品选型、应用支持、电磁兼容性和定制解决方案等方面获得我们的帮助和建议。
• 广受全球各大顶级半导体设备公司认可的供应商• 全球标准设计、多家自有工厂制造和本地快速技术支持安全认证和丰富测试数据支持TDK-Lambda 可以在设计和制造电源产品时使用自有测试设备提供丰富测试数据。
TDK-Lambda 的电源产品通过权威认证，符合最新安全和EMC 标准要求。
• 符合 EN 、UL62368-1相关安全标准• 官网提供UL 和 CB 安全报告及丰富的功能、可靠性、EMC 测试数据丰富多样的半导体制造和测试设备电源解决方案TDK-Lambda 提供丰富的半导体制造和测试设备用电源产品，拥有超过 5000 种型号的标准工业级 AC-DC 电源、DC-DC 电源和 EMC 滤波器，为您提供多种选择。
TPM300-2使用说明书
TPM300-2微机无扰动稳定控制装置使用说明书合富共展机电科技有限公司目录1．概述 (1)2．硬件构成 (1)3．液晶显示及操作说明 (6)4．交流量精度试验 (13)5．切换试验 (13)6．母联保护试验 (27)7．定值单 (28)8．附录 (34)1.装置概述TPM300-2微机无扰动稳定控制装置采用2片32位ARM+FPGA硬件平台，先进的数模混合算法，具备强大的数据处理、交互、通讯能力。
采用该无扰动稳定控制装置的任务是在供电线路断电的情况下，根据系统的状态以最快的速度把负荷切换到备用线路上，避免在电源切换时造成运行中断或设备冲击损坏，简化切换操作并减少误操作，以保证负荷不断电连续运行。
装置全部采用模块化设计思想，可靠性高，功能配置灵活，通用性强。
2.硬件构成2.1面板本装置面板由液晶显示屏、操作键、指示灯三部分组成，参见图1。
图1 面板2.1.1液晶显示屏液晶显示屏是操作使用人员与装置间的主要交流工具。
本装置采用240×160彩色液晶屏，配合操作键，可以进行数据显示、功能投退、定值整定、菜单切换操作、事件报告、USB数据下载等操作。
2.1.2操作键操作键共有10个，分别为：✧↑、↓：上下移动菜单或滚屏。
✧←、→：移动定值参数位或选择追忆事件。
✧+、-：修改定值参数时，增减数字。
✧Q(取消)：取消当前定值输入或退出当前菜单。
✧确定：菜单选择确认或定值输入确认。
✧复位（右下键）：可同时将主、辅CPU复位并清信号。
✧复归（右上键）：可同时清装置信号。
2.1.3指示灯指示灯共有16个，分别为：✧装置运行：装置处于正常运行状态时，灯常亮，当装置异常、闭锁、系统未带电等灯灭。
✧切换动作：装置切换成功。
✧保护动作：母联保护动作（V1.00）。
进线保护动作（V1.10）✧装置闭锁：表明装置刚进行过切换操作，装置异常等状态。
✧自动切换、手动切换：表明装置处于何种切换状态。
✧双电源进线、母线分段：装置在自动切换情况下，双电源进线、母线分段投退状态。
RNR精简型USB运动控制卡使用说明
RNR精简型USB运动控制卡MACH3专用版V2.0安装使用说明书RNR RobotTech, 2010目录功能概览 (5)外观及尺寸 (7)接口示意图 (7)安装尺寸图 (8)初次使用 (8)脉冲输出 (11)连接（步进/伺服）电机驱动器 (11)差分方式 (11)单端方式 (12)从属轴设置 (13)其他说明 (14)信号输入 (15)输入信号的接线 (16)急停按钮 (18)限位开关 (19)自动回原点 (21)从属轴的自动回原点 (25)自动对刀 (25)自动刀具清零 (28)自动寻边 (29)寻中心 (31)手轮接口 (32)手轮接线 (33)Mach3的手轮设置 (34)手轮接口作为扩展的信号输入 (36)信号输出 (39)信号输出的接线 (39)主轴电机控制 (40)继电器方式 (41)PWM方式 (42)其他信号输出 (45)警告：由运动控制卡控制的机械设备，具有极强的专业性。
对操作人员的知识及素质有特殊要求。
若设备设计或使用不当，自动设备会具有一定的危险性和破坏性，请确保设计和使用的安全以及遵守相关法规法则，如果不确定，请咨询相关专家而不要冒险。
首次使用者、对本产品或Mach3软件性能不熟悉者，在试验本产品时，请确保机械设备的电源开关在手边并能迅速切断电源。
强烈建议使用者安装急停按钮并保证按钮功能正常。
本公司以"如其所示"的方式提供其产品和服务，对使用本公司产品造成的任何直接/间接人身伤害和财产损失不承担责任。
功能概览RNR精简型USB运动控制卡专用于Mach3软件。
其功能及特点如下:●支持最多4轴联动控制。
其中第4轴可以设为从动轴●输出脉冲100K，采用最小误差插补算法，加工精度高●USB接口，适用任何具有USB接口的上网本，笔记本，台式机以及平板等PC兼容计算机●免驱动设计，能够更好地兼容各种软硬件环境（支持WinXP及WIN7系统）●支持自动回原点（回零）●从动轴在回原点时自动调平●支持自动对刀●支持急停输入●支持限位开关接入●支持主轴控制（PWM方式及继电器方式）●提供4路带光耦隔离数字信号输入●最多提供12路数字信号输入●提供4路带光耦隔离继电器输出●支持手轮接口抗干扰设计，进口工业级元件，可靠性高外观及尺寸接口示意图安装尺寸图初次使用用户第一次使用RNR精简型运动控制卡，要进行一些必要的设置。
mach3说明书
USB运动控制卡(AKZ250版本)安装手册Ver1.17本卡特点：✧支持Mach3 所有版本，包括目前最新版Mach3 R3.042.040。
✧支持所有Windows版本，包括目前最新版Windows7。
✧USB无需安装驱动，所有Windows版本即插即用。
✧全面支持USB热插拔，随时监测USB连线状态，Mach3工作中，USB电缆拔出再插上，也可正常连线。
✧支持4轴联动，包括点动4轴联动。
✧支持自动对刀，电子手轮，软件限位，软件消回差功能。
✧48M速度，无需PC介入，信号由运动控制卡独立完成处理，确保您拥有真正地实时性和可靠性。
✧拥有200KHz输出，接伺服/步进。
✧拥有状态指示灯，可提示USB连线，Mach3连线，运行中，各类状态一目了然。
✧拥有16个输入指示灯，清楚显示信号输入状态。
✧拥有测速功能，主轴实际转速在Mach3界面中实时显示，并且创新提供实时转速的图表显示，主轴的转速变化清晰且生动。
✧拥有板载隔离电源，无需外接电源，简化电控箱电源要求，方便接线，同时也可使用外部电源，灵活选择。
✧采用10Mhz高速光耦10个，通用光耦24个，总计光耦达到34个，隔离所有输入/输出，高成本设计提供完整抗干扰性能以及完善的安全保护。
✧提供完备的安装手册，文档清晰，图文并茂，描述详细。
✧电路板精心布线，唯选优质器件，制作精良。
安装手册导览文档更新记录运动控制卡配线示意图外形及安装孔机械尺寸1.安装准备2.Mach3的软件配置3.运动控制卡的硬件安装B运动控制卡的接线表B运动控制卡的接线图6.外部倍率旋钮7.主轴调速模拟量输出8.主轴测速功能9.自动对刀10.电子手轮11.预读缓冲设置文档更新记录日期/版本运动控制卡配线示意图伺服外形及安装孔机械尺寸141 ±0.1148.6本卡是一款Mach3 USB 接口的 3/4 轴外部运动控制卡。
最新版Mach3官方网站下载地址：/downloads.php进入官方网站后，点击Mach3下载：如下图中红圈所示安装Mach3时，可以不安装并口驱动。
USB数据采集卡信号采集卡对照表

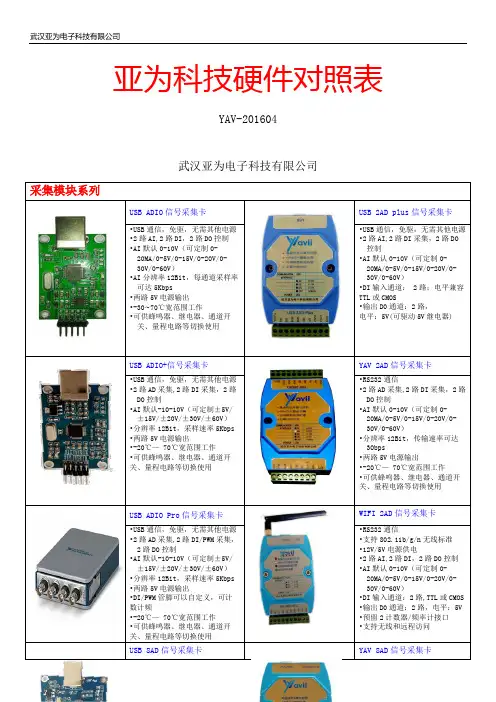

亚为科技硬件对照表YAV-201604武汉亚为电子科技有限公司采集模块系列USB ADIO信号采集卡USB 2AD plus信号采集卡•USB通信，免驱，无需其他电源•2路AI,2路DI，2路DO控制•AI默认0-10V（可定制0-20MA/0-5V/0-15V/0-20V/0-30V/0-60V）•AI分辨率12Bit，每通道采样率可达5Kbps•两路5V电源输出•-30~70℃宽范围工作•可供蜂鸣器、继电器、通道开关、量程电路等切换使用•USB通信，免驱，无需其他电源•2路AI,2路DI采集，2路DO控制•AI默认0-10V（可定制0-20MA/0-5V/0-15V/0-20V/0-30V/0-60V）•DI输入通道： 2路；电平兼容TTL或CMOS•输出D0通道：2路，电平：5V(可驱动5V继电器)USB ADIO+信号采集卡YAV2AD信号采集卡•USB通信，免驱，无需其他电源•2路AD采集,2路DI采集，2路DO控制•AI默认-10-10V（可定制±5V/±15V/±20V/±30V/±60V）•分辨率12Bit，采样速率5Kbps•两路5V电源输出•-20℃— 70℃宽范围工作•可供蜂鸣器、继电器、通道开关、量程电路等切换使用•RS232通信•2路AD采集,2路DI采集，2路DO控制•AI默认0-10V（可定制0-20MA/0-5V/0-15V/0-20V/0-30V/0-60V）•分辨率12Bit，传输速率可达30bps•两路5V电源输出•-20℃— 70℃宽范围工作•可供蜂鸣器、继电器、通道开关、量程电路等切换使用USB ADIO Pro信号采集卡WIFI 2AD信号采集卡•USB通信，免驱，无需其他电源•2路AD采集,2路DI/PWM采集，2路DO控制•AI默认-10-10V（可定制±5V/±15V/±20V/±30V/±60V）•分辨率12Bit，采样速率5Kbps•两路5V电源输出•DI/PWM管脚可以自定义，可计数计频•-20℃— 70℃宽范围工作•可供蜂鸣器、继电器、通道开关、量程电路等切换使用•RS232通信•支持802.11b/g/n无线标准•12V/5V电源供电•2路AI,2路DI，2路DO控制•AI默认0-10V（可定制0-20MA/0-5V/0-15V/0-20V/0-30V/0-60V）•DI输入通道：2路,TTL或CMOS•输出D0通道：2路，电平：5V•预留2计数器/频率计接口•支持无线和远程访问USB 8AD信号采集卡YAV 8AD信号采集卡•USB通信，免驱，无需其他电源•8路AI采集，2路DI采集，1路5V电源输出•8路单端0-10V模拟输入•AI默认0-10V（可定制0-20MA/0-5V/0-15V/0-20V/0-30V/0-60V）•分辨率12Bit，采样速率2Kbps •RS232/RS485串口通信•8路0~10V AI输入，可以方便的连接上百种传感器•AI默认0-10V（可定制0-5V/0-15V/0-20V/0-30V/0-60V/0-20MA/0-5mA/0-40mA）•分辨率12Bit，波特率9600 •地址，波特率可修改USB 8AD plus信号采集卡YAV 8AD-16高精度采集卡•USB通信，免驱，无需其他电源•8路AI采集。
