3500m3/h绞吸式挖泥船简介1、总体：（1）船舶用途本船是一艘非自航绞吸式挖泥船，设计挖泥能力：在一定条件下挖泥产量为3500m3/h泥浆，输送距离为4~5公里。
挖泥深度27米。
（2）船型本船船体为箱形船，钢质焊接结构，局部设双层底、单甲板、采用混合骨架式。
本船挖泥作业的移船与定位采用三缆定位系统。
2、检验证书CCS证书。
检验：中国船级社（CCS）温州检验处3、船舶主要要素总长：101.3m 型宽：18.2m 型深：5.2 m4、吨位丈量：总吨位：2943 净吨位：8835、主要轮机设备（1）（进口）舱内泥泵柴油机生产厂：MAN16RK270（英国MAN B&W）4400k w×1000rpm×1台（2）舱内泥泵和水下泥泵（WNB7500（S）WNBX3400）生产厂：采用美国“艾力考特”技术，长沙水泵厂合资生产（3）（进口）液压油泵：川崎定量柱塞双联泵K3V280DHT（4）（进口）液压马达：HMB-400（STAFFA）6、作业设备简介：绞刀及其驱动设备装置：该系统包括绞刀、轴系、齿轮箱和液压马达。
绞刀安装在桥架的端部，采用六台液压马达带动齿轮箱联合驱动。
7、图纸设计单位：上海交通大学船舶与海洋工程设计研究所8、船舶制造单位：浙江宏冠船业有限公司9、船舶所有人：福建兴港船务有限公司Brief Introduction to A Cutter Suction Dredger 3500m3/h1.General Description1)Application of shippingThis dredger is a non-propelled cutter suction dredger, dredging capacity designed: under given conditions the dredging capacity is 3500m3 slurry per hour, conveyance distance is 4~5km,dredging depth is 27meters.2)Shape of shipHull of this ship is box-shaped ship, steel-quality welded construction; its part is equipped with double bottoms, single deck and adopt combination system of framing.Moving and positioning of dredging operation of this ship adopts 3-cable positioning system.2.Inspection certificateCCS Certificate. Inspected by: Wenzhou Inspection Office of China Classification Society (CCS)3.Principal characteristics of shipping:Total length: 101.3m Breadth moulded: 18.2m Depth moulded: 5.2m4.Tonnage measurementGross tonnage: 2943 Net tonnage: 8835.Main equipments of marine engine1)(Import) Underdeck dredge pump diesel engineManufacturer: MAN16RK270 (BRITISH MAN B&W) 4400KWX100RPMX1SET2)Underdeck dredge pump and underwater dredge pump (WNB7500 (S) WNBX3400)Manufacturer：Adopted ELLICOTT technology from America to be manufactured by Changsha Water Pump Factory with joint investment.)3)(Import) Hydraulic oil pump: KAWASAKI fixed-quantity plunger duplex pumpK3V280DHT4)(Import) Hydraulic motor: HMB-400 (STAFFA)6.Brief introduction of equipmentsCutter and device of its driving equipments: this system includes cutter, shafting, gear case and hydraulic motor. Cutter is fixed in one of ends of bridge framework; it adopts 6 sets of hydraulic motor to drive gear case to do a compound drive.7.Design unit of drawingDesign Research Institute of Shipping & Ocean Engineering of Shanghai Jiaotong University 8.Manufacturer of shippingZhejiang Hongguan Shipping Industrial Co., Ltd.9.Owner of shippingFujian Xing Gang Shipping Co., Ltd.全船说明书1、总体1.1综述1.1.1 船舶用途本船是一艘非自航绞吸式挖泥船，设计挖泥能力为：在一定条件下挖泥产量3500m3/h，泥浆输送距离4~5km。
盘点惊爆你眼球的我国造岛大军–铁血网
盘点惊爆你眼球的我国造岛大军–铁血网盘点惊爆你眼球的我国造岛大军随着南沙群岛造岛的进行，我造岛利器“天鲸”号绞吸式挖泥船名声大噪，然而我绞吸式挖泥船种类繁多，性能各异，绝对惊爆您的眼球。
下面我举几个例子，都是100米的大船，但这也只是我造岛实力中的冰山一角！1、天鲸号“天鲸”号自航绞吸式挖泥船总长127.5m，型宽22m，吃水6m，设计航速12节，总装机功率为19200KW，绞刀功率高达4200KW，最大挖深30m，最大排泥距离6000m，挖掘效率为4500m3/h。
技术性能指标及铰刀挖泥能力排亚洲第一，是目前世界上最大的三艘自航绞吸挖泥船之一，技术先进性和结构复杂程度在世界同类船舶中位居前列。
2、华夏重工1号“华夏重工1号”挖泥船总长122.8米，型宽20.8米，型深6.38米，吃水4.58米，生活区可以容纳30人生活居住。
该船有三个核心技术，分别是定位桩移船装置、绞刀传动系统和全回转行车系统。
他们的作用分别是：在大挖深、大风浪条件下，挖泥船仍可以正常施工，大大提高使用率；可以深挖30米左右的泥沙、石头，并且传输到10公里以外的地方；船上只需要一个行车系统就可实现对船体360度的设备安装和维修。
据悉，以前，只有国外生产的挖泥船才具备这些功能。
“另外，全船除定位桩移船装置、系锚系统用液压驱动外，其余控制全部为电力变频驱动，既节能又环保。
3、天麒号“天麒”号是亚洲最大非自航绞吸挖泥船，船总长120米，型宽20.3米，型深6.6米，最大挖深30米，总装机功率17280千瓦,公称生产量4500方/小时，排距6300米，总吨位4950。
该船装备了国际先进的ABB电气设备和变频控制系统、绞吸挖泥船自动控制系统、钢桩台车装置系统、浅水倒桩系统、三缆定位系统，抗风浪能力强，绞刀功率2000千瓦，桥梁重600多吨，均为亚洲同类型船舶之最，可挖掘粘土、密实砂土、碎石土和强风化岩，主要用于国内外大型疏浚工程。
“天麟”号是“天麒”号的姊妹船。
绞吸挖泥船和耙吸挖泥船有什么区别
我们看见江河湖泊上边的船只除了客船、货船、渔船，还有一些作业船，比如绞吸挖泥船。
绞吸挖泥船是在江河湖泊中的一种工作船，它负责清理河道中的淤泥，拓宽航道，疏通交通，防止在河道中的船只因为交通拥挤发生以外。
江河湖泊是大自然给与我们的天然交通通道，挖泥船起到了很大作用，那绞吸挖泥船和耙吸挖泥船有什么区别？绞吸挖泥船哪家好？绞吸挖泥船和耙吸挖泥船的区别绞吸挖泥船的工作是通过一根吸管和吸管头部的搅拌器进行工作的。
将吸管伸到水底，开动搅拌器将水底的泥沙搅成泥浆后，用吸管将泥浆吸出，通过管道送到堆积场地。
耙吸挖泥船是通过安装在链上的挖泥斗将水底的淤泥挖出，存放在船上或挖泥船边的驳船上。
绞吸挖泥船和耙吸挖泥船的各自特点是绞吸挖泥船工作效率高，能在相对较深的水底挖泥，但因为是管道运送淤泥，离淤泥堆积场不能太远。
耙吸挖泥船的特点正好相反。
绞吸挖泥船案例绞吸挖泥船生产厂家绞吸挖泥船在河道中起到了不可或缺的地位，那绞吸挖泥船从哪里买比较靠谱，下面推荐一个资质比较完善，实力比较雄厚的生产厂家：科翰环保科技有限公司是一家集绞吸式挖泥船、挖泥船、割草船、清淤船、打捞船的设计研发、生产制造、贸易维修服务为一体的专业制造商，我司拥有一支高水准的产品研发精英团队，这使得公司新技术成果的诞生如雨后春笋般源源不断。
我司自成立以来一直致力于以绞吸式挖泥船为主导的挖泥船、割草船、清淤船、打捞船等相关产品生产研发，多年来凭借优良的品质、合理的价格、以及完善的服务深受用户信赖，挖泥船等一系列产品，销量也呈现出逐年上升的趋势。
作为绞吸式挖泥船以及割草船、清淤船、挖泥船、打捞船设备制造行业的先行者和前沿技术的拥有者，面对愈加庞大的海内外客户群体以及愈发广泛的服务需求，经过多年的悉心探索，公司探寻出了整套完善高效的、符合自身发展特点的企业管理制度。
“至上品质、至诚服务，为客户创造价值”是我们秉持不移的市场观，我们的价值就是能够为更多合作伙伴创造更多的财富。

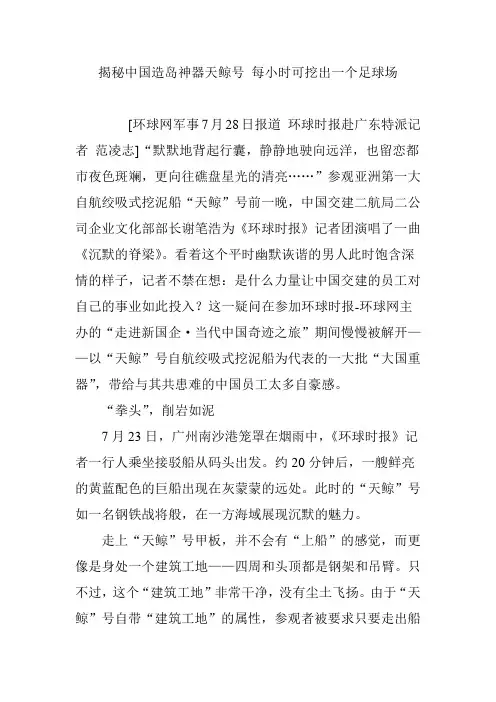

揭秘中国造岛神器天鲸号 每小时可挖出一个足球场
揭秘中国造岛神器天鲸号每小时可挖出一个足球场[环球网军事7月28日报道环球时报赴广东特派记者范凌志]“默默地背起行囊，静静地驶向远洋，也留恋都市夜色斑斓，更向往礁盘星光的清亮……”参观亚洲第一大自航绞吸式挖泥船“天鲸”号前一晚，中国交建二航局二公司企业文化部部长谢笔浩为《环球时报》记者团演唱了一曲《沉默的脊梁》。
看着这个平时幽默诙谐的男人此时饱含深情的样子，记者不禁在想：是什么力量让中国交建的员工对自己的事业如此投入？这一疑问在参加环球时报-环球网主办的“走进新国企·当代中国奇迹之旅”期间慢慢被解开——以“天鲸”号自航绞吸式挖泥船为代表的一大批“大国重器”，带给与其共患难的中国员工太多自豪感。
“拳头”，削岩如泥7月23日，广州南沙港笼罩在烟雨中，《环球时报》记者一行人乘坐接驳船从码头出发。
约20分钟后，一艘鲜亮的黄蓝配色的巨船出现在灰蒙蒙的远处。
此时的“天鲸”号如一名钢铁战将般，在一方海域展现沉默的魅力。
走上“天鲸”号甲板，并不会有“上船”的感觉，而更像是身处一个建筑工地——四周和头顶都是钢架和吊臂。
只不过，这个“建筑工地”非常干净，没有尘土飞扬。
由于“天鲸”号自带“建筑工地”的属性，参观者被要求只要走出船舱，就必须戴上安全帽。
国之润，自疏浚始。
大禹治水、李冰父子修筑都江堰、隋炀帝扩修京杭大运河，这些历史故事都是中国古代疏浚业的代表。
当时的疏浚主要靠人力，时至今日，疏浚最主要的工具是挖泥船。
“天鲸”号是亚洲第一大自航绞吸式挖泥船，由中交天津航道局（简称天航局）有限公司出资，联合上海交大、德国VOSTALMG设计，由招商局重工（深圳）有限公司建造。
“天鲸”号被中国网民称为“造岛神器”，这个“爱称”来源于其强大的挖掘和吹填能力。
船上工作人员对《环球时报》记者说，它每小时可挖掘4500立方米的海底混合物，这相当于可以挖出一个标准足球场大、半米深的坑。
如此强大的能力首先要归功于其坚实的“拳头”——位于船头位置的绞刀头。

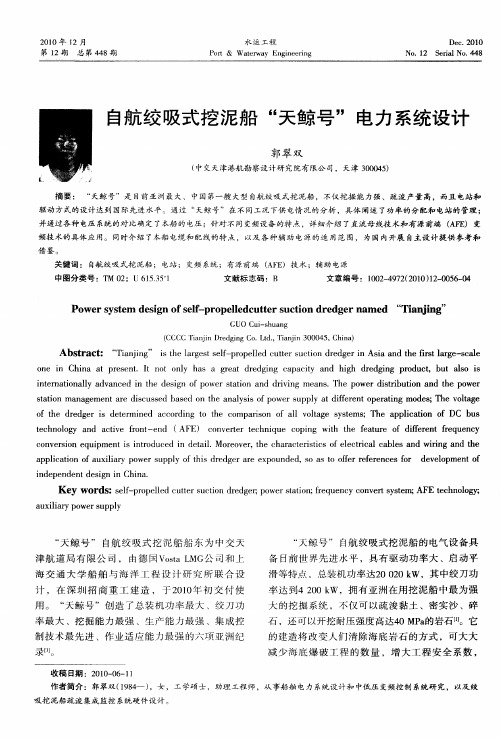

自航绞吸式挖泥船“天鲸号”电力系统设计
（ Ｃ Ｃ Ｔａ ｊ ｒｄ ｉ ｏ Ｌｄ Ｔ ａｊ ０ ０ ５ Ｃ ｉａ Ｃ Ｃ ｉ ｉ Ｄ ｅ ｇｎ Ｃ ． ｔ． ｉ ｉ ３ ０ ４ ， ｈｎ ） ｎｎ ｇ ， ｎｎ
Ａｂ ｔａ ｔ “ ｉ ｊ ｇ ｉｔｅ ａｇ ｓ ｓｌ ｐｏ ｅ ｅ ｕｔ ｃｉ ｒｄ ｅ ｓ ｎ ｅｆｓ ｌ ｇ －ｃｌ ｓｒ ｃ ： Ｔａ ｉ ” ｓ ｈ ｒｅｔ ｅ － ｒｐｌ ｄｃ ｔ ｒ ｕ ｔ ｎｄｅ ｇｒ ｎＡ ｉ ａ ｄｔ ｒ ｒｅ ｓａｅ ｎｎ ｌ ｆ ｌ ｅｓ ｏ ｉ ａ ｈ ｉ ｔａ
ｃ ｎｖ ｒｉ ｎ ｅ ｕ ｐ ｎ ｓ ｉｔｏ ｃ ｄ ｉ ｅａｌ ｏ ｅ ｓｏ ｑ ｉ ｍｅ ｔｉ ｎ ｒ ｄｕ ｅ ｎ ｄ ｔ ｉ．Ｍｏｅ ｖ ｒ ｈ ｈａ ａ ｔｒｓｉｓ ｏ ｌ ｃｒｃ ｌｃ ｂ ｅ ｎ ｒｎ ｎ ｈ ｒ ｏ ｅ ，ｔｅ ｃ ｒ ｃ ｅ ｉｔ ｆｅｅ ｔｉａ ａ ｌｓ ａ ｄ ｗｉ ｇ ａ ｄ ｔ ｅ ｃ ｉ ａ ｐ ｉａ ｉｎ ｏ ｕ ｉ ａ ｙ ｐｏ ｒｓ ｐ ｙ ｏ ｈ ｓｄｒ ｄ ｅ ｒ ｘ ｏ ｄ ｄ Ｏ ａ ｏ ｏ ｆｒｒ ｆ ｒ ｎ ｅ ｏ ｄ ｖ ｌｐ ｎ ｆ ｐ ｌｃ ｔｏ ｆａ ｘｌ ｒ ｗｅ ｕ ｐｌ ｆｔ ｉ ｅ ｇ ｒａ ｅ ｅ ｐ ｕｎ ｅ ，Ｓ ｓｔ ｆｅ ｅｅ ｅ ｃ ｓｆｒ ｉ ｅ ｅｏ ｍｅ ｔｏ ｉ ｄ ｐ ｎｄ ｎｔ ｓｇ ｎ Ｃｈ ｎ ． ｎ ｅ ｅ ｅ ｉ ｎ ｉ ｉ ａ ｄｅ
ｏ ｅ ｉ ｈ ｎ ｔ ｐ ｅ ｅ ｔ ｔ ｎ ｔ ｏ ｌ ｈ ｓ ａ ｇ ｅ ｔ ｄ ｅ ｇｎ ａ ａ ｉ ｎ ｉｈ ｄ ｅ ｇｎ ｒ ｄ ｃ ，ｂ ｔ ａｓ ｉ ｎ ｎ Ｃ ｉ ａ ａ ｒ ｓ ｎ ．Ｉ ｏ ｎ ｙ ａ ｒ ａ ｒ ｄ ｉ ｇ ｃ ｐ ｃｔ ａ ｄ ｈ ｇ ｒ ｄ ｉ ｇ ｐ ｏ ｕ ｔ ｕ ｌｏ ｓ ｙ

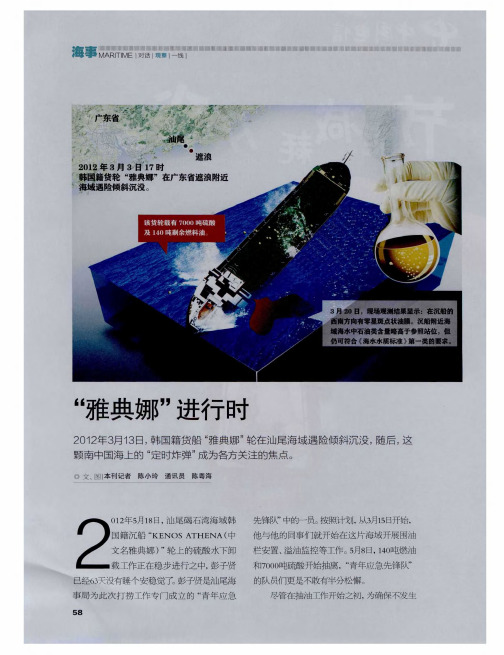

“雅典娜”进行时
