基于ANSYSWorkbench优化高空作业车支腿结构
基于ANSYS Workbench优化高空作业车支腿结构发布时间：2021-04-02T02:37:06.554Z 来源：《中国科技人才》2021年第5期作者：李金柱[导读] 制定有限元分析方案，确定边界条件，对原支腿模型及取消加强板后的支腿进行有限元分析。
徐州海伦哲专用车辆股份有限公司江苏徐州 221004摘要：高空作业车具有作业效率高、升空便利、机动性强、作业范围大、机械强度高等优点，其市场需求量近年来正急速增长。
支腿作为高空作业车的重要支撑部件，不仅需要足够的刚度和强度，还应避免支腿加工困难及过于笨重。
本文通过ANSYS Workbench虚拟分析和对比整改方案效果，得出高空作业车支腿结构优化方案。
关键词：ANSYS有限元分析支腿结构；支腿结构优化引言为保证足够的支腿强度，目前支腿内部设置了加强筋板，在焊接加强筋板时容易产生支腿变形且焊后不易调平，因此有必要进一步优化支腿结构。
由于该加强筋板处于水平腿的搭接段，为节约成本及考虑便于生产加工，现提出初步解决方案（如图1所示）：将上下盖板由10mm厚增加为12mm厚，并取消内部加强筋板。
为保证产品安全、性能可靠，本文通过ANSYS Workbench有限元软件分析和对比解决方案对支腿刚度和强度的影响，以确定解决方案的可行性。
1、整体分析思路1）制定有限元分析方案，确定边界条件，对原支腿模型及取消加强板后的支腿进行有限元分析。
2）通过对分析结果的后处理，得出各部分应力分布情况和位移大小，对比结果制定具体改进方案。
3）对改进后的支腿进行有限元分析，对比两者分析结果，得出结论。
2、有限元分析2.1、模型前处理为方便计算保证计算结果的准确性，我们对模型进行合理的简化（如图2所示）：删除螺纹孔安装孔、倒角、部分垂直腿、填充焊缝并保留了对截面影响较大的孔。
在支腿与活动腿箱接触处增加垫块以模仿腿箱。
对模型进行离散化处理，主要采用solid186、solid187单元，设置整体网格为尺寸为20mm，上下盖板、侧板、加强版（条）、垫块进行网格细化，保证其在厚度的方向使用有不少于两层网格。
基于ANSYS Workbench软件模拟高空发电翼伞三维结构研究
基于ANSYS Workbench软件模拟高空发电翼伞三维结构研究【摘要】本文基于ANSYS Workbench软件，对高空发电翼伞进行三维结构研究。
在介绍了研究背景、研究目的和研究意义。
接着，对三维结构建模、工程分析、参数优化、稳定性分析和疲劳强度分析进行了详细讨论。
在对模拟结果进行了分析，提出了工程实践指导并展望未来研究方向。
通过本文的研究，可以为高空发电翼伞的设计和优化提供重要参考，有助于提高其稳定性和疲劳强度。
这对于促进高空风能利用的发展具有积极意义。
【关键词】高空发电翼伞、ANSYS Workbench、三维结构、建模、工程分析、参数优化、稳定性分析、疲劳强度分析、模拟结果分析、工程实践指导、未来展望、研究背景、研究目的、研究意义。
1. 引言1.1 研究背景高空发电技术是一种利用风能在高空地区进行发电的新型技术。
随着能源需求的增加和传统能源资源日益枯竭，高空发电技术被认为是未来可持续发展的重要途径之一。
翼伞作为高空风力发电装置的重要组成部分，其结构设计和性能分析对于提高高空发电效率和稳定性具有重要意义。
目前，随着计算机软件技术的不断发展和完善，基于ANSYS Workbench软件进行高空发电翼伞三维结构模拟研究成为可能。
该软件能够模拟复杂的结构和载荷情况，为工程师提供准确的分析和设计数据，从而指导实际工程实践。
本研究旨在利用ANSYS Workbench软件对高空发电翼伞的三维结构进行建模和分析，探讨其工程性能和稳定性，为高空发电技术的进一步发展提供理论支撑和实践指导。
通过研究翼伞的参数优化、稳定性分析和疲劳强度分析，可以为高空发电技术的工程实践提供参考，并为未来的技术改进和发展提出建议。
1.2 研究目的研究目的是通过ANSYS Workbench软件模拟高空发电翼伞的三维结构，探索其在实际工程应用中的可行性和优化方向。
具体包括对翼伞结构的建模过程、力学分析、参数优化、稳定性分析以及疲劳强度分析等方面进行深入研究，为高空发电技术的发展提供理论基础和工程实践指导。
基于ANSYS Workbench软件模拟高空发电翼伞三维结构研究
基于ANSYS Workbench软件模拟高空发电翼伞三维结构研究引言一、高空发电翼伞的结构特点高空发电翼伞是一种类似于降落伞的结构，主要由伞面、伞杆、发电装置、控制系统等部分组成。
其结构特点包括轻质、高强度、柔性等，具有适应高空环境的特点。
其结构也需要满足空气动力学和结构力学的要求，以保证其在高空环境中的稳定性和安全性。
二、ANSYS Workbench软件的应用ANSYS Workbench是一种常用的工程分析软件，其可以进行多物理场耦合分析，包括结构分析、空气动力学分析、热传导分析等。
在本文研究中，我们将使用ANSYS Workbench进行高空发电翼伞的结构分析研究，包括静力学分析、动力学分析、疲劳分析等。
通过这些分析，我们可以得到高空发电翼伞的结构应力、振动、疲劳等方面的信息，为其结构设计和优化提供依据。
三、模型建立与网格划分在进行结构分析前，首先需要建立高空发电翼伞的三维模型，并进行网格划分。
模型的建立需要考虑其真实性和简化性，以确保计算的准确性和效率。
网格划分则是将模型离散化为有限单元，以便进行有限元分析。
在模型建立和网格划分过程中，需要考虑材料的力学性能、结构的边界条件和加载条件等因素，以得到真实有效的计算结果。
四、静力学分析在进行高空发电翼伞的结构分析时，首先需要进行静力学分析，以研究其在静态加载下的应力、变形等情况。
静力学分析涉及到材料的本构模型、加载条件、边界条件等方面。
通过静力学分析，我们可以了解高空发电翼伞在不同加载条件下的应力分布、位移、变形等信息，为其结构设计和安全评价提供依据。
六、疲劳分析高空发电翼伞在长期工作中会受到交变加载的作用，因此需要进行疲劳分析。
疲劳分析旨在研究高空发电翼伞在交变加载下的疲劳寿命、疲劳裂纹扩展等情况。
通过疲劳分析，我们可以了解高空发电翼伞的结构寿命、裂纹扩展速度等信息，为其结构设计和安全评价提供依据。
基于ANSYS Workbench的剪式升降平台有限元分析

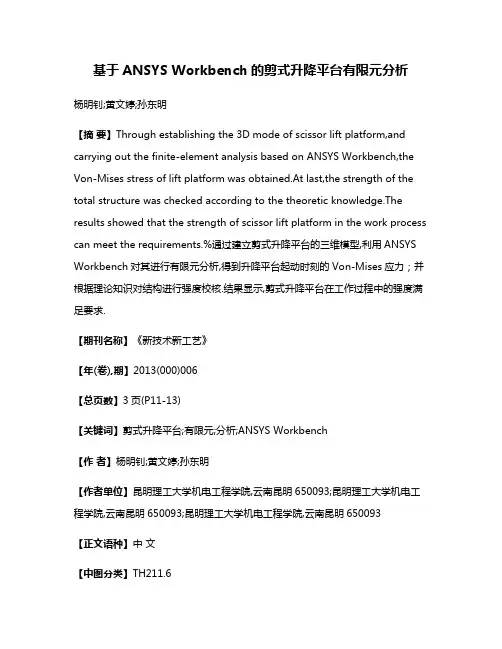

基于ANSYS Workbench的剪式升降平台有限元分析杨明钊;黄文婷;孙东明【摘要】Through establishing the 3D mode of scissor lift platform,and carrying out the finite-element analysis based on ANSYS Workbench,the Von-Mises stress of lift platform was obtained.At last,the strength of the total structure was checked according to the theoretic knowledge.The results showed that the strength of scissor lift platform in the work process can meet the requirements.%通过建立剪式升降平台的三维模型,利用ANSYS Workbench对其进行有限元分析,得到升降平台起动时刻的Von-Mises应力；并根据理论知识对结构进行强度校核.结果显示,剪式升降平台在工作过程中的强度满足要求.【期刊名称】《新技术新工艺》【年(卷),期】2013(000)006【总页数】3页(P11-13)【关键词】剪式升降平台;有限元;分析;ANSYS Workbench【作者】杨明钊;黄文婷;孙东明【作者单位】昆明理工大学机电工程学院,云南昆明650093;昆明理工大学机电工程学院,云南昆明650093;昆明理工大学机电工程学院,云南昆明650093【正文语种】中文【中图分类】TH211.6升降平台是社会各领域中广泛运用的运输机械，无论在生产物流、建筑施工、土木工程，还是在日常生活的方方面面，升降机械无处不在。
