51单片机点阵设计
—16×8点阵汉字显示器一．实验目的用LED点阵块设计制作一个16×8点阵汉字显示器，本系统采用51系列单片机作为控制器件，辅以外围数字电路来实现。
本作品的实现由控制模块和显示模块完成，在单片机最小系统的基础上，结合相关芯片，对电路参数进行不断调整。
二．设计要求1、能显示16×8的汉字，显示“大连”。
2、通过按键控制可以改变显示的汉字，图形和符号。
3、通过按键控制可以实现汉字左移显示上移动态显示。
4、可以实现图形的从外向内周期显示。
三．原理分析点阵模块图如下：如上图所示，本实验通过列扫描方式，扫描同时给行线送显示数据。
当扫描到某列，则该列选通，其他列截止，选通瞬间送显示数据，则所对应的二极管亮。
显示的基本原理：点阵依靠循环点亮每一列（或行），快速循环形成一屏图像，而每一屏快速交替，可进一步形成动画的效果。
四．实验方案（1）方案论证控制模块由8051、74LS154，8255组成，其中，采用51单片机制做一个最小系统，包含有时钟信号电路、复位电路等，154是4线转16线译码器，4线端接8255的PB.0-PB.3口，16线端低电平有效，控制点阵的16列，244是对列的驱动，8255的PA.0-PA.7用于将行扫描数据进行高速串-并转换，实验箱内部便可提供较大电流总够控制点阵的8行，这样，点阵的128个点中被选通的就亮。
显示模块由2块8×8点阵组成，通过相互并联转换成16×8点阵。
（2）硬件连接（3）软件部分编程思路为：先对相关变量进行初始化，循环扫描点亮16列LED，一帧图像扫描完毕后，列指针向右移动一位，再扫描下一帧图像。
依此类推，列指针共向右移动16位，这样主观上就感觉向左滚动，移动一个汉字（列指针右移16位）后，字指针指向下一个汉字，这样就能在显示屏上看到汉字滚动。
（3）实验程序ORG 0000HLJMP STARTORG 3000HSTART:MOV DPTR,#8003HMOV A,#81H ;扩展I/O口，方式0，A口出，B口出，C口入MOVX @DPTR,AMOV R6,#2 ;每个状态循环的次数MOV R7,#10H ;扫描16列MOV DPTR,#8002HMOVX A,@DPTR ;检查C口的PC0,PC1,PC2是否有键按下JNB ACC.0,L1JNB ACC.1,L2JNB ACC.2,L3SJMP START;模式1-显示"大连"两个字，不动L1: MOV R0,#00HMOV R1,#00HLOOP1: MOV A,R1MOV DPTR,#8001HMOVX @DPTR,A ;B口是扫描口MOV DPTR,#TAB1MOV A,R0MOVC A,@A+DPTRMOV DPTR,#8000HMOVX @DPTR,A ; 查表，将表中数码传给A口LCALL DELAYINC R0INC R1DJNZ R7,LOOP1 ;16列全部扫描完毕跳出MOV R7,#10HDJNZ R6,L1 ;状态1循环LJMP START ;重新检测C口的状态;模式2-"大连"两个字滚动显示L2: MOV R4,#00H ;行指针MOV A,R4MOV R0,ALOOP2: MOV R1,#00HKK2: MOV A,R1MOV DPTR,#8001HMOVX @DPTR,A ;B口是扫描口MOV DPTR,#TAB2MOV A,R0MOVC A,@A+DPTRMOV DPTR,#8000HMOVX @DPTR,A ; 查表，将表中数码传给A口INC R0INC R1LCALL DELAYDJNZ R7,KK2 ; 16列全部扫描完毕跳出MOV A,R4MOV R0,AMOV R7,#10HDJNZ R6,LOOP2 ; 状态2循环LCALL DELAYINC R4MOV A,R4MOV R0,A ; 重新检测C口的状态MOV R7,#10HMOV R6,#02HCJNE R4, #16,LOOP2LJMP START;模式3-左边的点阵从外向内周期显示，右边的点阵随后从内向外周期显示L3: MOV R4,#00HMOV R5,#08HMOV A,R4MOV R0,AMOV R1,#00HLOOP3: MOV A,R1MOV DPTR,#8001HMOVX @DPTR,A ;B口是扫描口MOV DPTR,#TAB3MOV A,R0MOVC A,@A+DPTRMOV DPTR,#8000HMOVX @DPTR,A ; 查表，将表中数码传给A口LCALL DELAYINC R0INC R1DJNZ R7,LOOP3 ;16列全部扫描完毕跳出MOV R7,#10HMOV A,R4MOV R0,ADJNZ R6,LOOP3 ; 状态3循环MOV R6,#2MOV A,#16ADD A,R4MOV R4,AMOV R0,ADJNZ R5,LOOP3LJMP START ; 重新检测C口的状态DELAY:MOV R2,#0FHPP:MOV R3,#1FHDJNZ R3,$DJNZ R2,PPRETTAB1:DB 7EH,40H,40H,40H,7EH,42H,42H,7EH,3EH,40H,40H,3EH,7EH,4AH,4AH,4AH TAB2:DB44H,24H,14H,0FH,14H,24H,44H,00H,8BH,0F6H,0AAH,0AEH,0ABH,0FEH,0AAH,0AAHDB44H,24H,14H,0FH,14H,24H,44H,00H,8BH,0F6H,0AAH,0AEH,0ABH,0FEH,0AAH,0AAHTAB3:DB 0FFH,81H,81H,81H,81H,81H,81H,0FFH,00H,00H,00H,00H,00H,00H,00H,00H DB 00H,7EH,42H,42H,42H,42H,7EH,00H, 00H,00H,00H,00H,00H,00H,00H,00HDB 00H,00H,3CH,24H,24H,3CH,00H,00H, 00H,00H,00H,00H,00H,00H,00H,00HDB 00H,00H,00H,18H,18H,00H,00H,00H, 00H,00H,00H,00H,00H,00H,00H,00HDB 00H,00H,00H,00H,00H,00H,00H,00H, 00H,00H,00H,18H,18H,00H,00H,00HDB 00H,00H,00H,00H,00H,00H,00H,00H, 00H,00H,3CH,24H,24H,3CH,00H,00HDB 00H,00H,00H,00H,00H,00H,00H,00H, 00H,7EH,42H,42H,42H,42H,7EH,00HDB 00H,00H,00H,00H,00H,00H,00H,00H, 0FFH,81H,81H,81H,81H,81H,81H,0FFHEND五．实验元器件六.实际制作与调试（1）实际制作先对软件程序进行编译测试，调试成功后开始硬件部分。
#25单片机点阵式LED“0-9”数字显示技术实验
25．点阵式LED“0－9”数字显示技术1．实验任务利用8X8点阵显示数字0到9的数字。

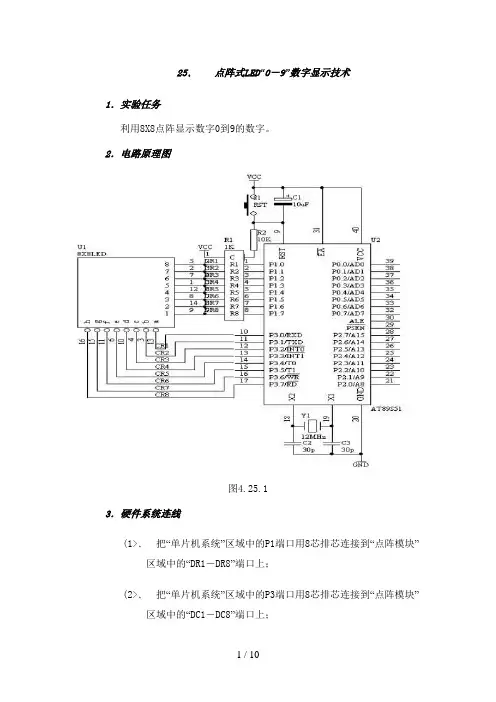

2．电路原理图图4.25.13．硬件系统连线(1>．把“单片机系统”区域中的P1端口用8芯排芯连接到“点阵模块”区域中的“DR1－DR8”端口上；(2>．把“单片机系统”区域中的P3端口用8芯排芯连接到“点阵模块”区域中的“DC1－DC8”端口上；4．程序设计内容(1>．数字0－9点阵显示代码的形成如下图所示，假设显示数字“0”123 45 6 7 8●●●●●●●●●●●●●●●●00 00 3E 41 41 41 3E 00因此，形成的列代码为00H，00H，3EH，41H，41H，3EH，00H，00H；只要把这些代码分别送到相应的列线上面，即可实现“0”的数字显示。
送显示代码过程如下所示送第一列线代码到P3端口，同时置第一行线为“0”，其它行线为“1”，延时2ms左右，送第二列线代码到P3端口，同时置第二行线为“0”，其它行线为“1”，延时2 ms左右，如此下去，直到送完最后一列代码，又从头开始送。
数字“1”代码建立如下图所示123 45 6 7 8●●●●●●●●●●其显示代码为00H，00H，00H，00H，21H，7FH，01H，00H数字“2”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●●●●●●●00H，00H，27H，45H，45H，45H，39H，00H 数字“3”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●●●●●00H，00H，22H，49H，49H，49H，36H，00H 数字“4”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●●●●00H，00H，0CH，14H，24H，7FH，04H，00H 数字“5”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●●●●●●●00H，00H，72H，51H，51H，51H，4EH，00H 数字“6”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●●●●●●●00H，00H，3EH，49H，49H，49H，26H，00H 数字“7”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●00H，00H，40H，40H，40H，4FH，70H，00H 数字“8”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●●●●00H，00H，36H，49H，49H，49H，36H，00H 数字“9”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●●●●●●●00H，00H，32H，49H，49H，49H，3EH，00H 5．汇编源程序TIM EQU 30HCNTA EQU 31HCNTB EQU 32HORG 00HLJMP STARTORG 0BHLJMP T0XORG 30HSTART: MOV TIM,#00HMOV CNTA,#00HMOV CNTB,#00HMOV TMOD,#01HMOV TH0,#(65536-4000>/256MOV TL0,#(65536-4000> MOD 256SETB TR0SETB ET0SETB EASJMP $T0X:MOV TH0,#(65536-4000>/256MOV TL0,#(65536-4000> MOD 256MOV DPTR,#TABMOV A,CNTAMOVC A,@A+DPTRMOV P3,AMOV DPTR,#DIGITMOV A,CNTBMOV B,#8MUL ABADD A,CNTAMOVC A,@A+DPTRMOV P1,AINC CNTAMOV A,CNTACJNE A,#8,NEXTMOV CNTA,#00HNEXT: INC TIMMOV A,TIMCJNE A,#250,NEXMOV TIM,#00HINC CNTBMOV A,CNTBCJNE A,#10,NEXMOV CNTB,#00HNEX: RETITAB: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FHDIGIT: DB 00H,00H,3EH,41H,41H,41H,3EH,00HDB 00H,00H,00H,00H,21H,7FH,01H,00HDB 00H,00H,27H,45H,45H,45H,39H,00HDB 00H,00H,22H,49H,49H,49H,36H,00HDB 00H,00H,0CH,14H,24H,7FH,04H,00HDB 00H,00H,72H,51H,51H,51H,4EH,00HDB 00H,00H,3EH,49H,49H,49H,26H,00HDB 00H,00H,40H,40H,40H,4FH,70H,00HDB 00H,00H,36H,49H,49H,49H,36H,00HDB 00H,00H,32H,49H,49H,49H,3EH,00HEND6．C语言源程序#include <AT89X52.H>unsigned char code tab[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}。
LED 点阵显示设计(单片机课程设计)
LED 点阵显示设计利用LED 点阵（16*16 个发光二极管）交替显示自己名字的每个汉字。
一、预备知识:目前, LED 电子显示屏广泛应用于各种公共场所, 如南通大学新校区图书馆底楼LED 大屏幕、新校区学生食堂各种显示菜价的LED 电子屏等, 在车站、码头、机场、商场、医院、宾馆、银行、证券市场等更是随处可见LED 电子显示屏的身影。
实验箱上由4 块8*8 LED 点阵模块组成1 个16*16 的LED 点阵, 每个LED 发光管其实就是1 个像素点, 而通常汉字显示时所需像素点就是16*16。
汉字显示需要“字模生成软件”生成显示的点阵数据, 通常“字模生成软件”支持使用指定字体、指定取点模式及字节排列模式, 支持字体加粗、斜体、删除线、下划线等设置等。
“字模生成软件”的具体使用见课程设计讲解视频。
二、设计目的1.了解、掌握LED 点阵显示的控制原理, 为后续的LCD 显示控制打下基础；2.熟悉、掌握串行输入并行输出移位寄存器的使用；3.掌握单片机串行接口扩展原理和编程方法。
三、设计内容1.设计LED 点阵模块显示控制电路的原理图；2.设计程序流程图；3、编程调试, 在LED 点阵模块上交替显示自己名字的每个汉字, 交替间隔时间控制在0.5~1 秒之间。
四、参考接线LED 点阵模块显示控制所用导线较多, 可参见LED 点阵模块原理说明及实验箱电路原理图。
五、设计步骤程序:ORG 0000HLJMP MAINMAIN:MOV SP,#6FHMOV B,#80HMOV R0,#0MOV R3,#100MAIN_LOOP:MOV DPTR,#LED_TABMOV R1,#8MOV R2,#8MAIN_LOOP_H:MOV A,BMOV P2,ARR AMOV B,ALCALL FASONGLCALL FASONGLCALL DELAYDJNZ R1,MAIN_LOOP_H MOV P2,#00HMAIN_LOOP_L:MOV A,BMOV P1,ARR AMOV B,ALCALL FASONGLCALL FASONGLCALL DELAYDJNZ R2,MAIN_LOOP_L MOV P1,#00HDJNZ R3,MAIN_LOOP MOV R3,#100MAIN_LOOP1:MOV R1,#8MOV R2,#8MOV DPTR,#LED_TAB1 MAIN_LOOP_H1:MOV A,BMOV P2,ARR AMOV B,ALCALL FASONGLCALL FASONGLCALL DELAYDJNZ R1,MAIN_LOOP_H1 MOV P2,#00HMAIN_LOOP_L1:MOV A,BMOV P1,ARR AMOV B,ALCALL FASONGLCALL FASONGLCALL DELAYDJNZ R2,MAIN_LOOP_L1DJNZ R3,MAIN_LOOP1MOV R3,#100MAIN_LOOP2:MOV R1,#8MOV R2,#8MOV DPTR,#LED_TAB2MAIN_LOOP_H2:MOV A,BMOV P2,ARR AMOV B,ALCALL FASONGLCALL FASONGLCALL DELAYDJNZ R1,MAIN_LOOP_H2 MOV P2,#00HMAIN_LOOP_L2:MOV A,BMOV P1,ARR AMOV B,ALCALL FASONGLCALL FASONGLCALL DELAYDJNZ R2,MAIN_LOOP_L2MOV P1,#00HDJNZ R3,MAIN_LOOP2 LJMP MAINFASONG:MOV A,@R0MOVC A,@A+DPTRCLR TIMOV SBUF,AJNB TI,$CLR TIINC DPTRRETDELAY:MOV R7,#4DL Y_LOOP:DJNZ R6,$DJNZ R7,DL Y_LOOP RETDELAY2:MOV R7,#250DL Y_LOOP2:MOV R6,#250DJNZ R6,$DJNZ R7,DL Y_LOOP2 RETLED_TAB:DB …….LED_TAB1:DB …….LED_TAB2: DB……..END原理图:。

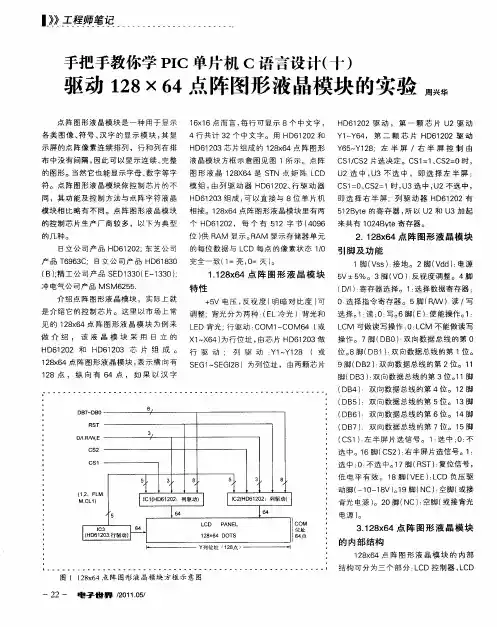

手把手教你学PIC单片机C语言设计(十)驱动128×64点阵图形液晶模块的实验
驱动 １ Ｘ６ ２ ４点阵图形液 晶模块 的实验 ８
周 兴 华
点 阵 图 形 液 晶模 块 是 一 种 用于 显 示 １ ｘ ６点 而 言 ， 行 可 显 示 ８个 中文 字 ， ＨＤ １ ０ ６ｌ 每 ６ ２ ２驱 动 ， 第 一 颗 芯 片 Ｕ ２驱 动
２ １８ ６ ． ２ ｘ ４点 阵图 形液 晶模块
的每位数据 与 Ｌ ＣＤ每 点 的 像 素 状 态 １Ｏ 引脚 及 功 能 ／ 产 品 Ｔ ９ ３ ； 日立 公 司 产 品 ＨＤ １ ３ 完 全 一 致 （ ＝亮 ，＝ 灭 ） ６６Ｃ ６８ ０ １ Ｏ 。 １脚 （ ｓ ）接 地 。 ２脚 （ ｄ ） 电 源 Ｖｓ ： Ｖ ｄ：
６ ２２ １ ４９ 的 控 制 芯 片 生 产 厂 商 较 多 ， 以 下 为 典 型 个 ＨＤ １ ０ ， 每 个 有 ５ ２ 字 节 （０ ６ 来 共 有 １ ２ Ｂ ｔ 存 器 。 ４ ｙｅ寄 ０
的几种。
位 ） Ｒ Ｍ 显 示 。 ＡＭ 显 示 存 储 器 单 元 供 Ａ Ｒ
Ｈ ６ ２ ２ 和 ＨＤ １ ０ 芯 片 组 成 。 行 驱 动 ： 列 驱 动 ： １ Ｙ ２ （ 或 位 。 Ｄ １０ ６ ２３ Ｙ ～ １８ ８脚 （ Ｂ１ ： 向数 据 总线 的第 １ 。 Ｄ ）双 位 １８６ ２ ｘ ４点 阵 图 形液 晶 模 块 ， 示横 向有 Ｓ Ｇ１ Ｓ Ｇ２ 表 Ｅ ～ Ｅ Ｉ８）为列 位 址 ，由 两 颗 芯 片 ９脚 （ ２）双 向 数 据 总 线 的 第 ２位 。 １ ＤＢ ： １ １ ８ 点 ， 纵 向 有 ６ 点 ， 如 果 以 汉 字 ２ ４ 脚 （ ３）双 向数 据 总 线 的第 ３位 。 １脚 ＤＢ ： １ （ ４） ＤＢ ：双 向数 据 总 线 的 第 ４位 。 １ ２脚
点阵汉字显示市公开课获奖课件省名师示范课获奖课件
项目十一 16×32点阵汉字显示
计算机科学系
单片机应用技术项目教程（C语言版）
8*8点阵引脚排列
外观图 引脚排列
项目十一 16×32点阵汉字显示
计算机科学系
单片机应用技术项目教程（C语言版）
构建一块16*16LED点阵
首先将四个“8*8点阵”元器件相应旳行线和列线分别进 行连接，是每一条行线引脚接一行16个LED，列线也相同。
然后接上网络标识，行和行接同一种网络标志， 列和列接在一起。
项目十一 16×32点阵汉字显示
计算机科学系
单片机应用技术项目教程（C语言版）
显示旳措施—逐列扫描方式
P1口输出列码决定哪一列能亮（相当于位码）； P0口、P2口输出行码（列数据）决定列上哪些LED亮（相
当于段码）； 能亮旳列从左向右扫描完16列（相当于位码循环移位16次）
即显示出一帧完整旳图像。
项目十一 16×32点阵汉字显示
计算机科学系
单片机应用技术项目教程（C语言版）
显示旳措施—逐行扫描方式
逐行扫描方式，与逐列扫描调换，即P2口输出位 码，P1口输出段码，扫描完8行显示出一帧图像。
项目十一 16×32点阵汉字显示
计算机科学系
单片机应用技术项目教程（C语言版）
16×32点阵中文显示程序设计
显示方式
动态显示
显示内容
第一屏幕“电子”和第二屏幕“学院”切换显 示；
左移显示“电子学院”； 反复第一步。
16×32点阵中文显示程序
项目十一 16×32点阵汉字显示
8*8点阵旳LED显示屏旳规则图
LED显示屏是由高亮发光二极管点阵构成旳矩阵，经过控 制这个二极管矩阵到达在显示屏上显示符号、文字等信息 旳目旳。
实验七 点阵显示实验
实验七点阵显示实验【实验要求】利用SC5204开发板提供的8*8点阵，显示一个字【实验目的】（1）进一步熟悉和掌握单片机中点阵的结构、工作原理及典型程序。
（2）掌握单片机的接口技术及相关外围芯片的特性，控制方法。
【实验线路及连线】8*8点阵显示连线如图6-1所示，74HC573的输入端连接到89C52的P0端，U3、U4的锁存使能输入端LE端分别接到89C52的P1.1和P1.3端，OE端接地。
U4的输出端接到8*8点阵的行端，U3的输出端接到8*8点阵的列端。
【实验说明】本实验开发板中所使用的点阵型号为1088BS共阳点阵，点阵的内部结构如下图所示，实际上8*8点阵是由64个LED灯组成的，所以驱动跟普通的LED灯是一样的。
LED阵列的显示方式是按显示编码的顺序，一行一行地显示。
每一行的显示时间大约为4ms,由于人类的视觉暂留现象，将感觉到8行LED是在同时显示的。
若显示的时间太短，则亮度不够，若显示的时间太长，将会感觉到闪烁。
LED点阵一般采用扫描式显示，实际运用分为三种方式：（1）点扫描；（2）行扫描；（3）列扫描。
若使用第一种方式，其扫描频率必须大于16×64=1024Hz，周期小于1ms即可。
若使用第二和第三种方式，则频率必须大于16×8=128Hz，周期小于7.8ms 即可符合视觉暂留要求。
此外一次驱动一列或一行（8颗LED）时需外加驱动电路提高电流，否则LED亮度会不足。
【程序举例】下面程序是8*8点阵滚动显示0-9数据的程序：;8X8LED点阵循环向左滚动反显数字0-9;列扫描ORG 0000HLJMP MAINORG 0030HMAIN: MOV DPTR,#TAB ;字码表初址赋值MOV R1,#0FEH ;列控制码MOV R3,#8 ;列数MOV R4,#88 ;移动" "及"0~9"11个字符，共88列CM: MOV R5,#10 ;每屏反复显示10次MOV R3,#8 ;列数C1: MOV R2,#0 ;取字指针C8: MOV P0,#0FFH ;关显示MOV A,R2 ;MOVC A,@A+DPTR ;取当前列的显示字码的一个字节MOV P1,#08H ;打开行的74HC573的使能端MOV P0,A ;送1~8行控制口INC R2MOV A,R1MOV P1,#02H ;打开列的74HC573的使能端MOV P0,A ;送列控制码ACALL D5MS ;显示5MSRL A ;列控制码左移，显示下一列MOV R1,ADJNZ R3,C8 ;未显示8列，继续MOV R3,#8DJNZ R5,C1 ;未显示10次，继续INC DPL ;一屏反复显示10次完，字码表初值加1 DJNZ R4,CM ;88列未移动完，继续LJMP MAIN ;88列显示完，返回，重新从" "开始显示D5MS: MOV R6,#10MOV R7,#248DJNZ R7,$DJNZ R6,$-4RETTAB: DB 00H,00H,00H,00H,00H,00H,00H,00H ;DB 00H,00H,00H,7EH,81H,81H,81H,7EH ;0DB 00H,00H,00H,00H,00H,82H,0FFH,80H ;1 DB 00h,00h,00h,0C6H,0A1H,91H,89H,0C6H ;2DB 00H,00H,00H,42H,81H,81H,99H,66H ;3DB 00H,00H,00H,1FH,10H,0FFH,10H,10H ;4DB 00H,00H,00H,4FH,89H,89H,89H,79H ;5DB 00H,00H,00H,7EH,89H,89H,89H,72H ;6DB 00H,00H,00H,01H,01H,0F9H,05H,03H ;7DB 00H,00H,00H,76H,89H,89H,89H,76H ;8DB 00H,00H,00H,4EH,91H,91H,91H,7EH ;9END。
