汽车柴油机燃料供给系统
柴油机燃料供给系统的组成
柴油机燃料供给系统的组成
一、引言
柴油机是一种内燃机，它的燃料供给系统是保证其正常运转的重要组成部分。
本文将详细介绍柴油机燃料供给系统的组成，包括燃油箱、进油管路、燃油泵、喷油器等各个方面。
二、燃油箱
燃油箱是储存柴油的地方，通常位于车辆后部或侧面。
其主要构成部分有箱体、进气口、排气管和浮子式液位计等。
在使用过程中，应定期检查液位计，保证柴油充足，并清洁过滤网。
三、进油管路
进油管路是将储存于燃油箱中的柴油输送到发动机内部的重要通道。
它主要由进气口、输送管道和滤清器等组成。
其中滤清器可以过滤掉杂质和水分，以保证柴油质量纯净。
四、高压泵
高压泵是将柴油加压并输送至喷嘴的关键设备。
它主要由凸轮轴驱动装置和泵体两部分组成。
在工作时，凸轮轴带动柱塞运动，使泵体内的柴油加压并输送至喷嘴。
五、喷嘴
喷嘴是将高压柴油雾化并喷入气缸内的装置。
它主要由针阀、喷孔和
电磁铁等组成。
在工作时，电磁铁控制针阀的开启和关闭，使高压柴
油经过喷孔雾化成细小颗粒，并进入气缸内进行燃烧。
六、调速器
调速器是控制发动机转速和功率输出的装置。
它主要由手柄、连杆和
调节机构等组成。
在工作时，通过手柄控制连杆运动，从而改变高压
泵中柱塞的行程长度，进而控制发动机转速和功率输出。
七、结论
综上所述，柴油机燃料供给系统是保证其正常运转的重要组成部分。
它包括燃油箱、进油管路、高压泵、喷嘴和调速器等各个方面。
只有
各部分协同工作，才能保证发动机正常运转，并提高其效率和可靠性。
燃油供给与调控系统—燃油系统的组成(内燃机车柴油机课件)
喷 油 泵 原 理
喷 油 泵 偶 件 结 构
喷 油 泵 偶 件 原 理
喷 油 器
3. 结 构 理
4. 工 作 原 理
5.喷 射过 程的 三个 时期
高压油管
第十讲
• 燃油性能 • 系统组成 • 喷油泵 • 喷油器 • 高压油管
燃油系统
燃油质量指标
• 自燃点：燃油在没有外界引火条件下能发生燃烧的最低温度（柴油350℃、汽油
530～685℃）。
• 闪点：燃油挥发的蒸汽与空气形成的混合物遇引火预源能够闪燃的柴油最低温度
（柴油60～120℃、汽油-50℃）。
• 十六烷值：衡量燃油发火性能的主要指标。 • 粘度、凝点、浊点、馏分
20
分隔式燃烧室——涡流室式燃烧室
2024/1/10
21
燃烧过程分析
高压供油喷射装置
• 喷油泵 • 喷油器 • 高压油管 • 16V265H型柴油机的高压供油喷射装置 • GEVO16型柴油机的高压供油喷射装置 • R12V280ZJ型柴油机的高压供油喷射装置
喷 油 泵
喷 油 泵 结 构
• 高压供油喷射装置——喷油泵、喷油器、高压油管等 • 油量调节控制装置——随外界负荷变化而自动调节燃油供给量，
以保证柴油机在稳定转速下运转工作，一般采用调速器（联合 调节器）或电子控制系统
燃烧室与燃烧过程
• 柴油的主要性能指标 • 燃烧室形式及性能 • 燃烧过程分析
柴油的主要性能指标
温度(柴油60～120℃、汽油-50℃）
燃烧室形式及性能
直接喷射式——开式燃烧室
2024/1/10
15
开式燃烧室
2024/1/10
16
直接喷射式——半开式燃烧室
柴油机燃料供给系统的工作原理
柴油机燃料供给系统的工作原理柴油机燃料供给系统是指将燃料从燃料箱输送到发动机内部，经过一系列处理、过滤、增压、雾化等操作，最终将燃料喷射到气缸内与空气混合，完成燃烧过程的系统。
本文将从以下几个方面介绍柴油机燃料供给系统的工作原理：一、燃料箱及输送系统：燃料箱存储汽车需要的柴油，通过燃油管路输送到发动机。
油箱内通常内置油位传感器，当油位过低时，会发出警报。
燃油管路由燃油泵、滤清器等组成，其中燃油泵一般选用柴油机高压油泵，用来将燃料从油箱中抽出，并将其送往滤清器。
二、滤清器：柴油机燃油的滤清器一般采用纸质过滤芯，可以过滤掉杂质和水分，避免对高压油泵和燃油喷嘴等部件造成损伤。
同时，滤清器还可以筛选分离空气和燃油之间的气体，使燃油在高压油泵中的流体性能更加稳定。
在保持过滤器的有效过滤能力的同时，还需根据使用环境、使用地点、传动形式等影响因素选择合适的滤清器，并定期更换。
三、高压油泵：高压油泵是柴油机燃料供给系统的核心部件之一。
高压油泵将由滤清器过滤后的燃料送到喷嘴前的高压燃油系统中，并对燃油进行增压，以确保燃油以适当的压力流入套管中，最终通过喷嘴进入气缸内。
高压油泵的压力可以达到几百兆帕(Pa)，因此需要进行高精度、高强度的设计。
四、燃油喷嘴：燃油喷嘴是柴油机燃油喷射的关键部件，它起到将高压油泵喷出的燃油喷射到气缸中并实现喷雾的作用。
燃油喷嘴通过掌控油嘴和针阀的喷油压力、流量、喷雾角度和喷射时机，可有效控制燃油的喷洒量和喷洒效果。
在选择燃油喷嘴时，需根据气门和气缸间距、机油温度、电功率以及燃咳泵的最高压力等参数综合考虑。
五、进气管：进气管内空气流速随着柴油机的转速变化而变化。
发动机的加速速度越快，产生的气流就越强。
为满足不同工况下的燃油喷洒需求，需要根据柴油机不同的工况（如负荷大小、转速、环境温度等）设置不同的进气管。
同时，为了防止空气污染和保护燃油系统，进气管上还装有一个空气滤清器。
到此为止，我们完成了对柴油机燃料供给系统的介绍。
第六章：柴油机燃料供给系统
柴油及其使用性能
汽车构造
2)蒸发性：指柴油蒸发汽化的能力，用柴油馏出 某一百分比的温度范围即馏程和闪点表示。比如， 50％馏出温度即柴油馏出50％的温度，此温度越 低，柴油的蒸发性越好，混合气形成速度就越快， 易完全燃烧。但蒸发性过高，则会使全部柴油迅 速燃烧，缸内压力急剧升高，柴油机工作粗暴。 闪点低，蒸发性好。
空间雾化混合
油雾的形成 燃料以高压、高速从喷油器以 圆锥形的油束喷出，由于受到 高密度空气的摩擦阻力作用， 被分裂为许多油线进而成为油粒。
空气的运动促进混合 将燃油喷成雾状油束是混合气 形成的第一步，其次是使油粒
分布得更均匀。
汽车构造
空间雾化混合
汽车构造
最有效的措施：空气运动 多采用两种办法:（l）使进气产生涡流;（2）产生挤压涡流
油膜蒸发混合
它是将柴油喷向球形油膜燃 烧室的壁面上,在强烈地空气 涡流作用下,燃油的大部分 (95%)形成油膜.由于油束贯 穿空气和室壁的反射,必然有 少量油粒（5％）悬浮在空间， 形成着火源。油膜在热能作 用下，逐层蒸发、逐层卷走、 逐层燃烧，产生了燃气涡流， 其燃烧速度是前期慢、后期 快，使燃烧过程加速进行到 终点。
混合气的形成（空间雾化混合或油膜蒸发混合）、 点火和燃烧方式不同于汽油机;
柴油机的a＞1，燃烧充分，排气污染小；
柴油机的喷油泵与喷嘴制造精度要求高，所以成本 较高;
柴油机工作粗暴，振动噪声大；柴油不易蒸发，冬 季冷车时起动困难;
排气噪声大，颗粒排放严重，废气中含SO2多
柴油及其使用性能
柴油机燃料供给系统的功用、组成及供油路线
（1） 着火性
（2） 蒸发性
（3） 低温流动性
（4） 黏度
柴油机燃料供给系统的功用、组成及供 油路线
图1-1 柴油机燃料供给系统的组成
柴油机燃料供给系统的功用、组成及供 油路线
（二）柴油机燃料供给系统的组成
（1）燃油供给装置由柴油箱、输油泵、低 压油管、柴油滤清器、喷油泵、高压油管、喷 油器和回油管等组成。
柴油机燃料供给系统的功用、组成及供 油路线
（一）柴油机燃料供给系统的功用
柴油机燃料供给系统的功用是完成燃料的储存、滤 清和输送工作，按柴油机各种不同工况的要求，定时、 定量、定压并以一定的喷油质量喷入燃烧室，使其与空 气迅速而良好地混合和燃烧，最后使废气排入大气。
柴油机燃料供给系统的功用、组成及供 油路线
（4）
柴油滤清器有 粗细两种，一般粗 滤器设在输油泵之 前，细滤器设在输 油泵之后。
（2）空气供给装置由空气滤清器、 进气管道等组成，有的还有增压器。
（3）混合气形成装置为燃烧室。
（4）废气排出装置由排气 管道及排气消声器组成。
柴油机燃料供给系统的功用、组成及供 油路线
（三）燃油供给路线
高压油路。
低压油路。
（2）
回油回路。 （3）
（1）
（5）
为保证各气缸供油的 一致性，连接喷油泵和喷 油器Βιβλιοθήκη 钢制高压油管的直 径和长度是相等的。

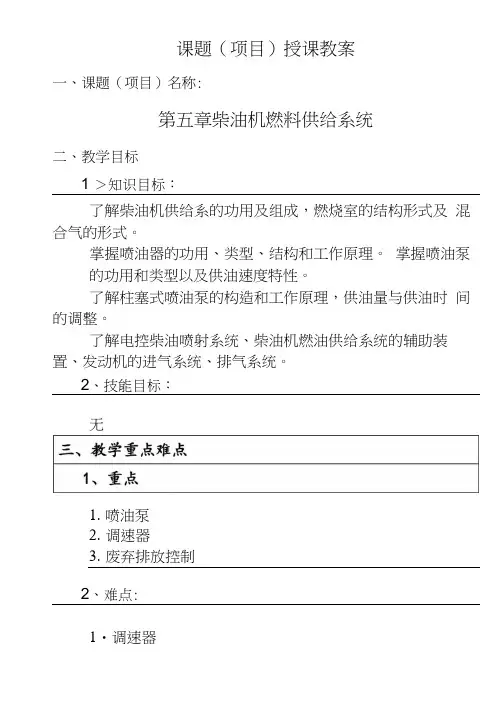

5汽车构造课程教案-柴油机燃料供给系统-电子教案
课题（项目）授课教案一、课题（项目）名称:第五章柴油机燃料供给系统二、教学目标1 ＞知识目标：了解柴油机供给系的功用及组成，燃烧室的结构形式及混合气的形式。
掌握喷油器的功用、类型、结构和工作原理。
掌握喷油泵的功用和类型以及供油速度特性。
了解柱塞式喷油泵的构造和工作原理，供油量与供油时间的调整。
了解电控柴油喷射系统、柴油机燃油供给系统的辅助装置、发动机的进气系统、排气系统。
2、技能目标：无1.喷油泵2.调速器3.废弃排放控制2、难点:1・调速器四、教学方法:采用多媒体播放PPT、动画和视频教学五、学时分配:六、课堂（课后）作业:思考题：1 •柴油和汽油如何区分？课后习题1.柴油机燃料供给系统的组成如何？2•柴油机燃烧室按结构形式分哪两大类？各自又分哪几类？七、教学小结：通过本章节的学习，要求学生了解柴油机供给系的功用及组成，燃烧室的结构形式及混合气的形式。
掌握喷油器的功用、类型、结构和工作原理。
掌握喷油泵的功用和类型以及供油速度特性。
了解柱塞式喷油泵的构造和工作原理，供油量与供油时间的调整。
了解电控柴油喷射系统、柴油机燃油供给系统的辅助装置、发动机的进气系统、排气系统。
弹簧，岀油阀压紧座等。
两套精密偶件8）柱塞+柱塞套b）出油阀+出油阀座供油量调节机构功用：根据柴油机负荷和转速的变化相应改变喷油泵的供油量。
由驾驶员直接操纵或者由调速器自动控制结构：采用齿杆式油量调节机构，调节齿杆、调节齿圈，工作可靠、传动平稳，制造成木较高驱动机构：调节供油量的办法：调节齿杆拉动柱塞，使其转动，通过改变供油行程来完成的喷油泵凸轮轴是曲轴通过齿轮驱动的，曲轴转两圈，各缸喷油一次，凸轮轴只需转一圈就喷油一次，二者速比为2 : 1泵体：基础零件，泵油机构、供油量调节机构和驱动机构等安装在喷油泵体上，承受较大的作用力应有足够的强度、刚度和良好的密封性便于拆装、调整和维修2.工作原理：运动过程、泵油过程、供油量调节、供油定时调节（供油提前角）喷油提前器（机械离心式）。
柴油机燃料供给系统课件
根据ECU的指令，控制 喷油泵的供油量和喷油 时间，实现柴油机的电 子控制。
柴油机混合气的形成与燃 烧
混合气的形成
01
在气缸内，通过喷油嘴将柴油喷入压缩后的空气，形成可燃混
合气。
燃烧过程
02
混合气在气缸内被压缩到自燃点后，自行燃烧产生高温高压的
燃气，推动活塞做功。
排放控制
03
通过优化燃油喷射时刻、喷射压力、喷射持续时间等参数，降
定期检查喷油器 喷油器是柴油机燃料供给系统中控制燃油喷射的 关键部件，定期检查其是否出现堵塞、卡滞等情 况，并及时清洗或更换。
柴油机燃料供给系统的定期保养
01
定期更换柴油滤清器
柴油滤清器是柴油机燃料供给系统中的易损件，需要定期更换，一般建
议每行驶1万公里更换一次。
02
定期清洗燃油系统
燃油系统中的杂质和积碳会影响燃油的流动和雾化，需要定期清洗，一
自适应控制
根据系统参数的变化，自适应调整控制策略，以保证系统的稳定 性。
智能控制
利用人工智能、神经网络等技术，实现更加精准的控制，提高系 统效率。
采用更加环保的燃料
生物燃料 利用生物质资源生产的燃料，具有可再生性和环保性。
合成燃料 通过化学反应合成的燃料，具有与柴油相似的性能，但生 产过程更环保。
般建议每行驶2万公里清洗一次。
03
定期检查和调整喷油器
喷油器的雾化效果和喷射压力对柴油机的燃烧性能有重要影响，需要定
期检查和调整，一般建议每行驶3万公里检查和调整一次。
柴油机燃料供给系统的常见故障与排除
燃油供应不足
如果柴油机出现燃油供应不足的情况，可能是由于燃油滤清器堵塞、燃油泵故 障或喷油器堵塞等原因引起。此时需要逐一排查这些部件，并更换或清洗故障RT 04
汽车机械结构与拆装项目6-柴油机燃料供给系统拆装与结构认识课件
3.电控柴油喷射系统基本工作原理是通过传感器采 集柴油机的转速、温度、压力、流量和加速踏板 位置等信号，输入ECU进行比较、运算，确定最 佳运行参数，再通过执行机构对喷油压力、喷油 量、喷油时间、喷油规律等进行控制，使柴油机 工作状态达到最佳。
4.柴油机可燃混合气是在气缸内以极短的时间形成 ，需要通过柴油的高压喷射和组织空气的适度涡 流，并配以合适的燃烧室来完成。
☆知识准备
一、电控柴油机总体组成
1
二、高压共轨电控柴油喷射系统基本工作原理
2
☆任务实施
一、电控喷油器拆装
3
二、电控喷油泵拆装【视频链接→】
4
☆拓展与提高
柴油机燃料供给系的使用与维护
1. 柴油的清洁 （1）柴油的沉淀 （2）柴油的过滤 2. 柴油机燃料供给系的维护 （1）日常维护 （2）定期维护
5Байду номын сангаас
任务二 高压共轨柴油喷射系统结构认识
☆任务目标 1.掌握电控柴油喷射系统基本组成与工
作原理。 2. 熟悉电动输油泵的构造与结构原理。 3. 熟悉电控喷油器的构造与结构原理。 4. 熟悉电控喷油泵的构造与结构原理。
☆知识准备 一、柴油机混合气形成特点
●由于柴油机混合气形成时间极短，只占 150～350曲轴转角，可燃混合气形成十分困 难；而且边燃烧边喷油，气缸内各处混合气 浓度很不均匀，极易造成燃烧不完全，排气 冒黑烟，动力经济性能下降等不良后果。
20
5.我国柴油按质量分为优等品、一等品和合格 品三个等级，每个等级又按柴油的凝点分 为10、0、-10、-20、-35和-50六个牌号。选 用柴油时，要求柴油的凝点低于气温5℃以 上。
6.柴油机燃料供给系应注意柴油使用的高度清 洁和日常维护及定期维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车柴油机燃料供给系统
2. 出油阀偶件
作用：防止燃油倒流，保证供油 迅速，停油干脆。
二、 组成
燃油供给装置：柴油箱、输油泵、柴油滤清器、喷油泵、喷油器等。 空气供给装置：空气滤清器、进气管道。 混合气形成装置：燃烧室。 废气排出装置：排气管道、消音器。
汽车柴油机燃料供给系统
喷油器
回油管
高压油管
燃油滤清器
燃油箱
限压阀 调速器
输油泵 汽油车水柴分油机离燃器料供给系统
低压油管 喷油泵
喷油提前器
c.从柱塞头部露
出径向油孔到
运行下止点。
a
b
c
汽车柴油机燃料供给系统
（3）油量调节
供油有效行程：柱塞顶面封闭
柱塞套径向油孔至柱塞斜槽露
出径向油孔前柱塞上移的行程，
用hg表示。 hg决定了喷油泵每
循环供油量（Δg）。
hg
调节供油量方法： 转动柱塞——改变hg——改变
循环供油量Δg。
停油：直槽对准油孔。
汽车柴油机燃料供给系统
出油阀偶件 柱塞偶件 油量调节 机构
驱动机构
1. 柱塞偶件
（1）结构
径向油孔
柱塞—直槽、45°斜槽（两槽相通）
柱塞套—径向油孔（与低压：配合间隙为 0.0015~0.0025mm
45°斜槽
要求：成对使用，不能互换。
拆装维修时要作好记号。
汽车柴油机燃料供给系统
（2）工作原理
柱塞上行
a.从下止点到柱 塞头部封闭径 向油孔之前。
b.从柱塞头部封 闭径向油孔到柱 塞斜槽露出径 向孔之前。
c.从柱塞斜槽露出
径向油孔到柱塞
上行至上止点。
a
b
c
汽车柴油机燃料供给系统
柱塞下行
a.从上止点到柱 塞斜槽封闭径 向油孔之前。
b.从柱塞斜槽封 闭径向孔到柱 塞头部露出径 向油孔之前。
汽车柴油机燃料供给系统
（3）输油量的自动调节 偏心轮
滚轮
输油泵供油量大于喷 油泵需要量时，上泵腔 挺杆
油压增高，与活塞弹簧 推杆
弹力相平衡时，活塞便
停止泵油。
出油口
（4）手油泵工作
出油阀
用手油泵上下运动来泵油
清除燃油系统内的空气
活塞
弹簧
喷油泵凸轮轴
泵体
手柄 手油泵
B
A
活塞
进油阀 进油口
汽车柴油机燃料供给系统
柴油粗滤器
汽车柴油机燃料供给系统
柴油细滤器
三、柴油滤清器结构
出油口
限压阀
盖 进油口
壳体 滤芯
放油螺塞
中心杆
汽车柴油机燃料供给系统
四、两级柴油滤清器
第二级细滤器 （航空毛毡及
纺绸滤芯）
汽车柴油机燃料供给系统
第一级粗滤器 （纸质滤芯）
第四节 输 油 泵
一、作用：
保证低压油路中柴油的正常流动，克服柴油滤清器和管路中 的阻力，并以一定的压力向喷油泵输送足够量的柴油。
泵体 输油泵
A型喷油泵的构造 组成：
泵体部分 分泵 油量调节机构 传动机构
（一）泵体部分 形式：整体式、可分开式。
汽车柴油机燃料供给系统
（二）分泵的构造 （以柱塞式喷油泵为例）
分泵：每个气缸所对应的 一套柱塞副、出油 阀副等零件组成的 高压泵油机构。
分泵组成：高压油管接头、 减容体、出油阀弹簧、 出油阀副、柱塞副、 柱塞弹簧及座、挺杆。
第五章 柴油机燃料供给系统
学习目标
● 掌握柴油机燃油供给系组成及工作原理 ● 理解喷油泵的工作过程 ● 学会柴油机燃油供给系的修理方法 ● 掌握噴油泵和调速器的调试方法 ● 理解电控柴油机的基本工作原理
汽车柴油机燃料供给系统
一、 功用
第一节 概 述
柴油机供给系同样要完成柴油供给和空气供给以及可燃混合气的 形成、燃烧和废气的排出任务。
（2）混合与燃烧的时间很短0.0017～0.004秒 （气缸内）。
（3）柴油粘度大，不易挥发，必须以雾状喷入。 （4）可燃混合气的形成和燃烧过程是同时、连续
重叠进行的，即边喷射，边混合，边燃烧。
汽车柴油机燃料供给系统
可燃混合气的形成与燃烧大体分四个时期
（1）备燃期 Ⅰ 从喷油开始→开始着火燃烧为止 （2）速燃期 Ⅱ 从燃烧开始→气缸内出现时为止 （3）缓燃期 Ⅲ 从出现→出现为止 （4）后燃期 Ⅳ 缓燃期以后的燃烧
汽车柴油机燃料供给系统
第二节 可燃混合气的形成与燃烧室
一、可燃混合气的形成与燃烧
柴油机可燃混合气的形成和燃烧都是直接在燃烧室内进行的。
持续喷射 雾状柴油
高温压缩空气
喷 射 物理化学变化
雾状柴油 喷 射
燃烧
可燃混合气形成方法有：空间雾化和油膜蒸发。
汽车柴油机燃料供给系统
柴油燃烧的主要特点是：
（1）燃料的混合和燃烧是在气缸内进行的。
输油量约为柴油机全负荷最大耗油量的3～4倍。
二、结构型式：
活塞式、转子式、滑片式、齿轮式等
三、活塞式输油泵的组成：
汽车柴油机燃料供给系统
手油泵总成 机械泵总成
汽车柴油机燃料供给系统
出油管接头 出油阀
手柄 活塞 手油泵活塞
手油泵体 进油阀
进油管接头
螺塞
滚轮 挺杆弹簧
推杆
泵体 活塞弹簧
汽车柴油机燃料供给系统
三、柴油
1、使用性能指标
发火性——指柴油的自燃能力；16烷值越高，发火性越好。 蒸发性——指柴油的汽化能力；其指标由柴油的蒸馏实验来确定。 粘度——决定柴油的流动性；粘度越小，流动性越好。 凝点——指柴油冷却到开始失去流动性的温度。
2、分类 按其所含重馏分的多少分为重柴油和轻柴油。
3、牌号 根据凝点编定。如10号、0号、-10号、-20号等
四、活塞式输油泵工作原理
（1）吸油和压油行程 偏心轮转过，活塞上行，下腔容积增大，产生真空，
进油阀开启，柴油经进油口进入下泵腔。同时，上泵 腔容积缩小，压力增大，出油阀关闭，上泵腔中的柴 油经出油口压出。 （2）准备压油行程
偏心轮推动滚轮、挺杆和活塞向下运动，下泵腔油压 增高，进油阀关闭，出油阀开启，柴油从下腔流入上腔。
汽车柴油机燃料供给系统
二、燃烧室
分类：
{ω型
统一式燃烧室
球型
涡流室燃烧室
{ 分隔式燃烧室 预燃式燃烧室
汽车柴油机燃料供给系统
第三节 柴油滤清器
一、作用：
除去柴油中的尘土、水分或其他机械杂质和温度变化及空气 的接触过程从柴油中析出少量的石蜡，以降低对精密偶件的磨 损，从而提高功率，降低油耗。
二、分类
输油泵工作情况示意图
汽车柴油机燃料供给系统
第五节 喷 油 泵
一、功用：
按照发动机的工作顺序，负荷大小，定时、定量、定压地向 喷油器输送高压柴油。
二、分类： ①柱塞式喷油泵 ②喷油泵- 喷油器 ③转子分配式喷油泵（VE）
汽车柴油机燃料供给系统
三、A型喷油泵
分泵 驱动轴
汽车柴油机燃料供给系统
调速器
