医用超声耦合剂声参数的测量
王琦梁军汀朱士明卢杰陈琳
（同济大学声学所， 上海， ２０００９２）
Ａｃｏｕｓｔｉｃ Ｐａｒａｍｅｔｅｒｓ Ｍｅａｓｕｒｅｍｅｎｔ ＯｆＭｅｄｉｃａｌ Ｕｌｔｒａｓｏｎｉｃ Ｃｏｕｐｌａｎｔｓ
ＷＡＮＧ Ｑｉ ＬＩＡＮＧ Ｊｕｎｔｉｎｇ ＺＨＵ Ｓｈｉｍｉｎｇ ＬＵ Ｊｉｅ ＣＨＥＮ Ｌｉｎ
（Ｉｎｓｔｉｔｕｔｅ ｏｆＡｃｏｕｓｔｉｃｓ，Ｔｏｎｇｊｉ Ｕｎｉｖｅｒｓｉｔｙ，Ｓｈａｎｇｈａｉ，２０００９２） １ 引言
医用超声耦合剂是超声诊断与治疗操作中必不可少的专用媒质。它起着导声的作用，当涂敷了声阻抗 与人体皮肤相近的耦合剂后，即填充了皮肤的沟纹，驱除了空气，使声能最大限度的传播。因此它的声学 性能必须优良。
脉冲法测量媒质衰减，可通过超声脉冲多次反射的回波幅度
来测量。１。如果媒质的长度为ｄ，第一次回波脉冲幅度为矗，第二
次回波脉冲幅度为４，则衰减系数口＝西１ １ｎ且ＡＩ －
３装置
图ｌ测量原理
图２测量装置 图中：ｌ为超声波发射、接收电路，２为超声探头，３为ＤＳＯ－－２９０２虚拟示波器，４为样品池，５为计算机。 整个系统主要由超声波发射、接收电路、超声探头、虚拟示波器、计算机等组成。受激励的超声换能
本文介绍了利用虚拟示波器构建的医用超声耦合剂声速、衰减测量系统，以及对超声耦合剂的实验测 量结果。
２测量原理 如图１所示，自发白收超声换能器在声速为Ｃ的媒质中发射
一超声脉冲，脉冲被位于距离ｄ处的反射面反射回来后由探头接
收…，其传播时间为ｔ＝２ｄ／ｃ，由此，通过测量传播时间ｒ可求得
声速ｃ，即ｃ：丝。
ｆ
衰减（ｄＢ／（ｃｍ８ＭＨｚ））
Ｏ．０２６
样品二
１５３１．６
１５３７．０
０．４％
０．０２４
样品三
１５４１．２
１５４５．７
Ｏ．３％
０ ０２３
注：表中的实际声速采用“随机多次测医用超声耦台荆行业标准‘４］的要求。
５．结束语
本装置体积小、使用灵活方便、可以存储并实时显示正确的测量数据。可在耦台剂的实际生产或产
１９５
器向被测试的样品发射超声脉冲，并通过对面的容器壁反射，形成多次回波信号。在数据处理时，声速利 用一、二次回波之间的时间间隔进行测量，衰减利用脉冲的多次回波进行测量。
虚拟示波器具有高速数据采集功能，在计算机上应用配套的软件，可方便地进行数据处理。本系统采 用在虚拟示波器自带的动态链接库基础上自行开发的应用软件Ｗａｖｅｍｏｎｉｔｏｒ，实现对虚拟示波器的控制及 数据传输、处理和显示。软件界面如下图：
品检验中使用。
参考文献： １．梁军汀，卢杰，朱士明智能化超声波在线式轧钢乳化液浓度计ｍ．声学技术
２．Ｍａｒｉａ Ｊ．Ｌｏｄｅｉｒｏ Ｕｌｔｒａｓｏｎｉｃ Ｍｅａｓｕｒｅｍｅｎｔｓ ｆｏｒ Ｃｕｒｅ Ｍｏｎｉｔｏｒｉｎｇ ｉｎ Ｐｏｌｙｍｅｒｉｃ Ｍａｔｅｒｉａｌ Ｓｙｓｔｅｍｓ ＭＡＴＣ ＯｄＮ）４７ ３．朱士明．提高声时测量精度的过零检测数字平均法［Ｊ］．声学技术，１９９０，９（３）：３６—４０ ４．中华人民共和国医药行业标准ＹＹ０２９９－－１９９８
图３软件界面 ４实验结果
对天津市理化分析中心提供的医用超声耦合剂ＰＣ．１１６，在室温３０。Ｃ下进行检测，声程ｄ＝０．１２ｍ
以１００ＭＦｚ实时采样·存储深度设为１２８Ｋ。
由所采集的波形，经过对数据的相关运算，计算得到声速和衰减系数：
样品一
声速（ｍ／ｓ）
１５２７４
实际声速（ｍ／ｓ）
１５３４．６
相对误差
０．５％
第一作者简介：王琦，男，１ ９８ ０年２月生 同济大学在读硕士，研究方向：超声检测
１９６
医用超声耦合剂标准
医用超声耦合剂标准
医用超声耦合剂是一种用于超声诊断和治疗的特殊凝胶或液体，它可以帮助超声波在皮肤和声音传感器之间传播，从而提高超声图
像的清晰度和准确性。
关于医用超声耦合剂的标准，可以从以下几
个方面来进行全面的回答：
1. 医用超声耦合剂的成分标准，医用超声耦合剂的成分应符合
相关的法规和标准，通常应该是无刺激性、无致敏性、无细菌污染的。
成分标准通常会涉及到对凝胶或液体成分的化学成分、纯度、
稳定性等方面的要求。
2. 医用超声耦合剂的性能标准，医用超声耦合剂的性能标准通
常包括其在超声波传导过程中的稳定性、传导效率、对皮肤的刺激性、对声音传感器的影响等方面的要求。
这些标准可以确保医用超
声耦合剂在临床应用中能够达到预期的效果。
3. 医用超声耦合剂的生产标准，医用超声耦合剂的生产标准涉
及到生产工艺、生产设备、生产环境等方面的要求，确保产品符合
相关的质量管理体系标准，如ISO13485等，以及符合医疗器械生产
许可证的要求。
4. 医用超声耦合剂的质量标准，医用超声耦合剂的质量标准通常包括对产品外观、包装、标识、保存条件等方面的要求，以及对产品的稳定性、有效期等方面的要求，以确保产品在使用前后的质量保证。
总的来说，医用超声耦合剂的标准涉及到成分、性能、生产和质量等多个方面的要求，这些标准的制定和执行能够保障医用超声耦合剂的安全性、有效性和可靠性，从而促进超声诊断和治疗的质量和安全。
声速测定实验
声速测定实验声波是一种在弹性媒质中传播的机械波。
声波在媒质中传播时，声速，声衰减等诸多参量都和媒质的特性与状态有关，通过测量这些声学量可以探知媒质的特性及状态变化。
例如，通过测量声速可求出固体的弹性模量；气体、液体的比重、成分等参量。
在自由空间同一媒质中，声速一般与频率无关，例如在空气中，频率从20赫兹变化到8万赫兹,声速变化不到万分之二。
由于超声波长短，易于定向发射，不会造成听觉污染等优点，我们通过测量超声波的速度来确定声速。
超声波在医学诊断，无损检测，测距等方面都有广泛应用。
实验目的1．了解超声换能器的工作原理和功能2．学习不同方法测定声速的原理和技术3．熟悉测量仪和示波器的调节使用4．测定声波在空气及水中的传播速度实验原理1.压电陶瓷换能器压电材料受到与极化方向一致的应力F时，在极化方向上会产生一定的电场E，它们满足线性关系：E=g·F反之，当在压电材料的极化方向上加电压E时，材料的伸缩形变S与电压E也呈线性关系：S=a·E系数g、a称为压电常数，它与材料性质有关。
本实验采用压电陶瓷超声换能器，将实验仪输出的正弦振荡电信号转换成超声振动。
压电陶瓷片是换能器的工作物质，它是用多晶体结构的压电材料(如钛酸钡，锆钛酸铅等)在一定的温度下经极化处理制成的。
在压电陶瓷片的前后表面粘贴上两块金属，组成的夹心型振子，就构成了换能器。
由于振子是以纵向长度的伸缩，直接带动头部金属作同样纵向长度伸缩，这样所发射的声波，方向性强，平面性好。
每一只换能器都有其固有的谐振频率，换能器只有在其谐振频率上，才能有效的发射(或接收)。
本实验中使用一个换能器作为发射器，另一个作为接收器，二换能器的表面互相平行，且谐振频率匹配。
2.声速的测量方法声速的测试方法可以分为两类。
第一类方法是直接根据速度关系式：v=S/t测出传播距离S和所需时间t后即可算出声速，该法称为“时差法”，这是工程应用中常用的方法。
第二类方法是利用波长频率关系式：v=f·λ测量出频率f和波长λ来计算出声速，测量波长时又可用“共振干涉法”或“相位比较法”，本实验可用上述三种方法测量气体、液体以及固体中的声速。
医用超声诊疗类设备的声场检测方法
Electronic Technology •电子技术Electronic Technology & Software Engineering 电子技术与软件工程• 85●基金项目：国家重点研发计划（2016YFF0201006）；浙江省质量技术监督系统科研计划项目。
计划编号：20180103。
<<下转86页【关键词】超声 声场 测量随着科学技术的发展，新的超声诊疗设备不断出现，它们的工作频率、强度和作用方式各不相同。
与此同时，我国的超声治疗设备在肿瘤治疗方面正取得举世瞩目的成就，并推动了我国超声仪器设备的快速发展。
为了提高诊断能力和加强超声治疗效果，超声诊疗类设备的强度正在不断增加，这也同时增加了使用超声设备的风险性，特别是高强度聚焦超声（HIFU ）设备和体外震波碎石仪，在焦点附近汇聚着相当强的声波能量，使用不当会对人体组织造成永久性伤害。
因此，为了保障使用该类设备的有效性和安全性，必须对该类超声医疗设备的超声声场分布进行研究，切实保证超声治疗类设备的安全和有效使用，为我国超声治疗设备的进一步发展和进入国际市场提供计量和测试保障。
推动我国超声仪器设备研发的快速健康发展，更好地服务民生医疗。
1 声场参数超声能量输出的实时监控是超声诊疗类临床应用的质量保证1。
以医用诊疗类设备HIFU 为例，该类超声设备的声场主要参数有：声功率、声强、声压、声焦域等。
而目前对其主要参数的检测方法包括：辐射压力法、量热法、光纤和光学检测法、水听器测量法等。
2 测量方法2.1 辐射压力法辐射压力法的典型代表是辐射力天平法（RFB 法）2，也是国际社会公认的超声声功率检测的标准方法，其出现时间最早。
如今该方法的测量体系已相当完善，在国内现已颁布了多个现行的国家标准。
但RFB 法并非尽善医用超声诊疗类设备的声场检测方法文/高申平1 任慧燕1 姚磊1 俞醒言1 王萧博1,2 兰庆1,2尽美，比如临床中使用的聚焦超声治疗头发出的功率都超过了30W ，有的可以达到100W 以上，辐射力天平的吸收靶吸收掉这些高强度声波的能量会转换为自身的热量，使得吸收靶的吸声系数降低影响测量的准确性，甚至出现永久性的热损伤和机械损。
医用超声耦合剂
医用超声耦合剂
列表：
1、什么是医用超声耦合剂；
2、其作用；
3、常见型号；
4、使用方法；
1、什么是医用超声耦合剂？
医用超声耦合剂也称为超声耦合凝胶，是一种用于超声检查扫描的液体，其作用
目的是将超声探头和被检查者之间提供清晰的音像和良好的回声信号，从而大大提高图像的清晰度，进而更准确地检查诊断。
2、其作用：
医用超声耦合剂的作用是在超声检查扫描可以起到传输如声音、回声信号的作用，从而拉近探头和被检查者的距离，使医务人员在检查治疗中更准确的获取信息，减少检查操作中的负担。
3、常见型号：
常见医用超声耦合剂型号有：水凝胶体、密度凝胶体、超声凝胶、棉絮凝胶和光
学凝胶等，每种凝胶都具有一定的流动性、传输性和传播性。
4、使用方法：
使用时首先将凝胶跟随检查器涂在检查部位，其次将超声探头轻轻拍打凝胶，然
后连接检查器以调节扫查强度，最后再拍打超声探头以得到更清楚的回声信号，即可进行检查。

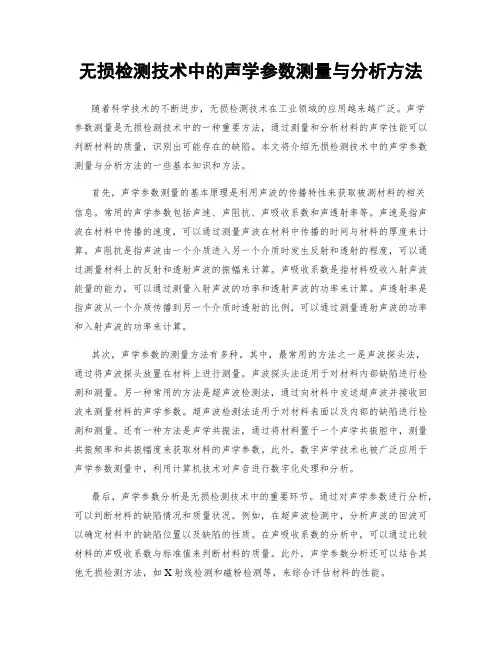

无损检测技术中的声学参数测量与分析方法
