串联电路和并联电路
(6)当一个很大的电阻与一个很小的电阻串联时，总电阻接近于大电阻；当一个很大的电阻与一个很
小电阻并联时，总电阻接近于小电阻．
重点突破
【特别提醒】 在电路电压超过用电器额定电压时，可以串联一个分压电阻；在电路中电 流超过某元件的额定电流时，可并联一个分流电阻．
课堂精练
习题精讲
如右图所示的电路中，电阻R1、R2、R3的阻值均为2 Ω，电流表内阻不计，在B、C两点 间加上6 V的电压时，电流表的读数为( ) A．0 B．1 A C．1.5 A D．2 A
习题精讲
解析： “电流表内阻不计”→因此A、C两点可以合在 一起．因此在B、C两点间加上6 V的电压时，R2与R3并联， 然后与R1串联，电流表的示数是流过电阻R2的电流大 小．等效电路如下图所示，
思考
2．电表改装前、后表头本身的满偏电流和满偏电压是否发生了改变？
思考
2．电表改装前、后表头本身的满偏电流和满偏电压是否发生了改变？
提示： 电表的改装并没有改变表头的满偏电流和满偏电压，改装后的电压表量程是表头 电流满偏时，表头与串联电阻两端电压之和，改装后的电流表量程是表头电流满偏时，表 头与并联电阻电流之和．
改装成量程为0～3 V的电压表，原理示意图如右图所 示，当达到满偏时，分压电阻R的分压UR＝U－Ug＝2.97 V
所以分压电阻R＝UIgg＝02..09073 Ω＝990 Ω 改装后电压表的内阻RV＝Rg＋R＝1 000 Ω
习题精讲
(2)改装成量程为0～0.6 A的电流表，原理示意图如右 图所示，当达到满偏时，分流电阻R的分流IR＝I－Ig＝ 0.597 A
习题精讲
如图给出了用电压表、电流表测量同一导体电阻的两种电路图，考虑电流表、电压表内阻 的影响，测量时把电压表示数U和电流表示数I的比值作为电阻的测量值即R＝U/I，这种方 法叫伏安法．则下列关系关于R的测量值说法中正确的是( ) A．甲、乙两种电路测量值一样大 B．甲种电路测量值比真实值偏大 C．乙种电路测量值比真实值偏大 D．乙种电路测量值比真实值偏小
习题精讲
如图给出了用电压表、电流表测量同一导体电阻的两种电路图，考虑电流表、电压表内阻 的影响，测量时把电压表示数U和电流表示数I的比值作为电阻的测量值即R＝U/I，这种方 法叫伏安法．则下列关系关于R的测量值说法中正确的是( C ) A．甲、乙两种电路测量值一样大 B．甲种电路测量值比真实值偏大 C．乙种电路测量值比真实值偏大 D．乙种电路测量值比真实值偏小
解析： 由并联电路的特点知：并联电路的总电阻比各支路中的任意一个分电阻的阻值都 要小，所以A、B、C对D错．
知识点导读
知识点二：电压表和电流表
1．主要构造：小量程的电流表G(又称表头)和电阻
构造成的．
2．表头性能参数
(1)满偏电流Ig：指针偏转到
时的电流．
(2)满偏电压Ug：表头通过满偏电流时，加在
习题精讲
解析： (1)由题图可知Rcd＝66× ＋33 Ω＝2 Ω. 故Rad＝8 Ω＋4 Ω＋2 Ω＝14 Ω. (2)由欧姆定律知I＝RUad＝4124 A＝3 A， 即通过R1、R2的电流为3 A．设通过R3、R4的电流分别 为I3、I4 则由并联电路电压相等得，I3R3＝I4R4， 即6I3＝3I4而I3＋I4＝3 A， 解得I3＝1 A，I4＝2 A. 答案： (1)14 Ω (2)I ＝I ＝3 A I ＝1 A I ＝2 A
课堂小结
课堂总结
答疑讨论
课后作业
1、整理本节课笔记与笔记 2、完成课后作业
下节课再见
当电压表指针偏转40格时，表明这段电阻两端电压U′＝
4 5
U＝8 V.
思考
1．不管是串联电路还是并联电路，只要其中的一个电阻变小，总电阻一定变小吗？
思考
1．不管是串联电路还是并联电路，只要其中的一个电阻变小，总电阻一定变小吗？ 提示： 不管是串联电路还是并联电路，只要其中的一个电阻变小，总电阻一定变小．
比较项目
压表 V
流表 A
内部电路
R 的作用 扩大量程计算
R 的特点
分压
分流
U＝Ig(R＋Rg) R＝UIg－Rg ＝(n－1)Rg
其中 n＝UUg＝IgURg
IgRg＝(I－Ig)R R＝II－gRIgg＝nR－g1
其中 n＝IIg
n 一般大于 1，R 一般大于 n 一般大于 1，R 一般小于
Rg，R 分压作用明显
习题精讲
解析：
用5 V量程时， 电路接OA 满―偏 ―→时 Ig＝R1＋5 Rg ―→
R1＝4.94×104 Ω
用15 V量程时， 电路接OB
满―― 偏→时
Ig＝R1＋1R52＋Rg ―→ R2＝1.0×105 Ω
习题精讲
如右图所示的电路中，电阻R1＝4 kΩ，R2＝6 kΩ，电路两端所加的电压U＝60 V， 用某电压表测得R1两端电压为20 V，用该电压表测R2两端电压时示数为多少？
R总＝R1＋RR2＋2RR3 3＝3 Ω， 流过R1的干路电流为I总＝URB总C＝6 V/3 Ω＝2 A，各个电 阻相等，所以电流表示数为1 A．故选B.
习题精讲
由4个电阻连接成的混联电路如右图所示．R1＝8 Ω，R2＝4 Ω，R3＝6 Ω，R4＝3 Ω； (1)求a、d之间的总电阻． (2)如果把42 V的电压加在a、d两端，通过每个电阻的电流是多少？
习题精讲
有一电流表G，内阻Rg＝10 Ω，满偏电流Ig＝3 mA.
(1)要把它改装成量程为0～3 V的电压表，应串联一个多大的电阻？改装后电压表的内阻是 多大？ (2)要把它改装成量程为0～0.6 A的电流表，需要并联一个多大的电阻？改装后电流表的内 阻是多大？
习题精讲
(1)由题意知电流表G的满偏电压 Ug＝IgRg＝0.03 V
Rg，R 分流作用明显
重点突破
两表改装 小量程的表头 G 小量程的表头 G
比较项目
改装成电压表 V 改装成电流表 A
表的总内阻 使用
RV＝Rg＋R
RA＝RR＋RRg g
并联在待测电路 中，“＋”接线 柱接电势较高的 一端
串联在被测支路 中，电流从“＋” 接线柱流入
跟踪练习
有一只量程为1 mA的电流表，刻度盘共有50格，若给它并联一个10－2 Ω的电阻， 则可将它改装成一个量程为1 A的电流表，若要把这个量程为1 mA的电流表改装成 一个量程为10 V的电压表，应在电流表上串联一个________ Ω的电阻．将这个电压 表接在某段电路上，指针偏转40格，这段电路两端的电压是________ V.
习题精讲
解析：
测R1 电压 ―→ U1＝R并＋U R2R并 ＝20 V ―→
R并＝RR1＋1RRVV ―→ RV＝12 kΩ
测R2 电压
―→
R并′＝RR2＋2RRVV＝4 kΩ
―→
U2＝R并′U＋R1R并′ ＝30 V
习题精讲
【反思总结】 (1)对非理想的电压表或电流表，在处理时可简化为一般电阻，但此电阻可“读出”自身电 压或电流的大小． (2)测电压时，由于电压表并联在电路中使所在支路的电阻减小，故测量值偏小；测电流时， 由于电流表串联在支路中使所在支路的电阻增加，故测量值也偏小． (3)电压表内阻越大，与待测电阻并联后阻值越接近待测电阻，测量的电压值也就越接近真 实值．
(3)在确定改装电压表的分压电阻时，也可直接用 R＝(n －1)Rg；同样，确定改装电流表的分流电阻时，也可直接用 R＝nR－g1.
习题精讲【跟踪发散】 2－1：
如右图所示为一双量程电压表的示意 图．已知电流表 G 的量程为 0～100 μA，内 阻为 600 Ω，则图中串联的分压电阻 R1＝ ________ Ω，R2＝________ Ω.
串联电路和并联电路
课前沟通
学习目标
1.掌握串联电路与并联电路中电压、电流、电阻的规律 2.掌握电流表与电压表的工作原理 3.掌握电表改装的相关知识
课程目录
1.知识精讲 2. 课堂精练 3.总结与应用
知识精讲
知识点导读
知识点一：串联电路和并联电路的特点
重点突破
1．关于电阻的几个常用推论 (1)串联电路的总电阻大于其中任一部分电路的电阻． (2)并联电路的总电阻小于其中任一支路的电阻，且小 于其中最小的电阻． (3)两个相等电阻并联，总电阻等于分电阻的一半． (4)几个相同的电阻R并联，其总电阻为R总＝Rn. (5)串联电路电阻串联得越多越大，总电阻大于其中任一部分电路最大的电阻；并联电路电阻并联得
两端的电压．
(3)内阻Rg：电流表G 的电阻．
3．改装原理：表头的满偏电压和满偏电流一般都比较小，测量较大的电压时要
一个大电阻把它改装成电压表，测量较大的电流时则要
一个小电阻，把
小量程的电流表改装成大量程的电流表.
重点突破
电表的改装与计算
两表改装 小量程的表头 G 改装成电 小量程的表头 G 改装成电
跟踪练习
解析： 将电流表并联一个分流电阻R0，可改装成一
较大量程的电流表，设量程为I，则I＝Ig＋IRgR0g，
故Rg＝
IR0－IgR0 Ig
＝
1×10－2－10－3×10－2 10－3
Ω＝9.99
Ω≈10 Ω.
将电流表改装成电压表，则需串联一分压电阻，设为
R，则U＝Ig(Rg＋R)，R＝IUg－Rg＝1100－3 Ω－10 Ω＝9 990 Ω.
跟踪练习
下列说法中正确的是( ) A．一个电阻和一根无电阻的理想导线并联，总电阻为零 B．并联电路任一支路的电阻都大于电路的总电阻 C．并联电路任一支路电阻增大(其他支路不变)则总电阻也增大 D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小
跟踪练习

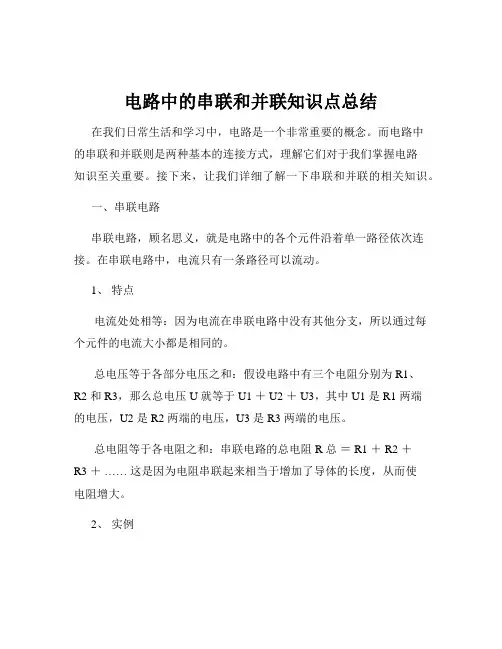

电路中的串联和并联知识点总结
电路中的串联和并联知识点总结在我们日常生活和学习中，电路是一个非常重要的概念。
而电路中的串联和并联则是两种基本的连接方式，理解它们对于我们掌握电路知识至关重要。
接下来，让我们详细了解一下串联和并联的相关知识。
一、串联电路串联电路，顾名思义，就是电路中的各个元件沿着单一路径依次连接。
在串联电路中，电流只有一条路径可以流动。
1、特点电流处处相等：因为电流在串联电路中没有其他分支，所以通过每个元件的电流大小都是相同的。
总电压等于各部分电压之和：假设电路中有三个电阻分别为 R1、R2 和 R3，那么总电压 U 就等于 U1 ＋ U2 ＋ U3，其中 U1 是 R1 两端的电压，U2 是 R2 两端的电压，U3 是 R3 两端的电压。
总电阻等于各电阻之和：串联电路的总电阻 R 总＝ R1 ＋ R2 ＋R3 ＋…… 这是因为电阻串联起来相当于增加了导体的长度，从而使电阻增大。
2、实例手电筒：手电筒中的电池、灯泡和开关通常就是以串联的方式连接的。
电流从电池流出，经过开关，然后通过灯泡，最后回到电池，形成一个完整的回路。
节日小彩灯：在节日中常见的串联小彩灯，如果其中一个灯泡损坏，整个电路就会断路，所有的灯泡都会熄灭。
3、串联电路的计算已知电阻和电压求电流：假设串联电路中的总电压为 U，总电阻为R 总，则电流 I ＝ U ／ R 总。
已知电流和电阻求电压：如果通过每个电阻的电流为 I，电阻分别为 R1、R2、R3…… 那么每个电阻两端的电压分别为 U1 ＝ I × R1 ，U2 ＝ I × R2 ，U3 ＝ I × R3 。
二、并联电路并联电路则是电路中的各个元件并列地连接在电路的两点之间。
在并联电路中，电流有多条路径可以流动。
1、特点各支路电压相等：并联电路中，每个支路两端的电压都相等，且等于电源电压。
总电流等于各支路电流之和：假设电路中有三个支路，电流分别为I1、I2 和 I3，那么总电流 I 总＝ I1 ＋ I2 ＋ I3 。

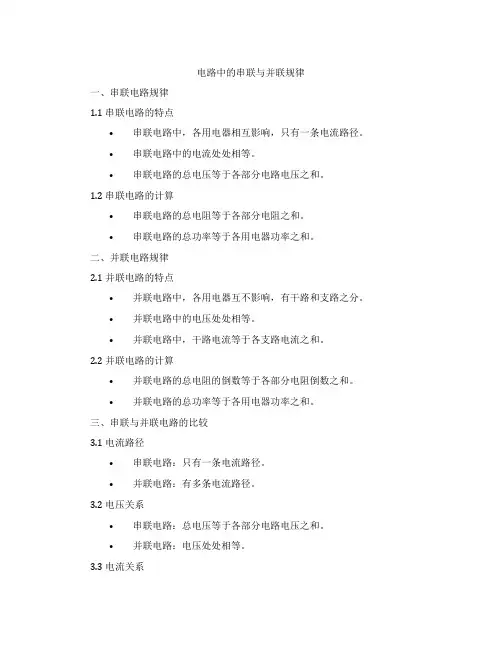

电路中的串联与并联规律
电路中的串联与并联规律一、串联电路规律1.1 串联电路的特点•串联电路中，各用电器相互影响，只有一条电流路径。
•串联电路中的电流处处相等。
•串联电路的总电压等于各部分电路电压之和。
1.2 串联电路的计算•串联电路的总电阻等于各部分电阻之和。
•串联电路的总功率等于各用电器功率之和。
二、并联电路规律2.1 并联电路的特点•并联电路中，各用电器互不影响，有干路和支路之分。
•并联电路中的电压处处相等。
•并联电路中，干路电流等于各支路电流之和。
2.2 并联电路的计算•并联电路的总电阻的倒数等于各部分电阻倒数之和。
•并联电路的总功率等于各用电器功率之和。
三、串联与并联电路的比较3.1 电流路径•串联电路：只有一条电流路径。
•并联电路：有多条电流路径。
3.2 电压关系•串联电路：总电压等于各部分电路电压之和。
•并联电路：电压处处相等。
3.3 电流关系•串联电路：电流处处相等。
•并联电路：干路电流等于各支路电流之和。
3.4 电阻关系•串联电路：总电阻等于各部分电阻之和。
•并联电路：总电阻的倒数等于各部分电阻倒数之和。
4.1 串并联电路的实际应用•家庭电路：家用电器多数采用并联连接，保证各用电器互不影响。
•照明电路：灯泡间多采用并联连接，保证灯泡互不影响。
•电源连接：电源与用电器间多采用串联连接，保证电流的连续性。
4.2 串并联电路的选择•根据实际需要选择串并联电路，以满足使用要求。
五、注意事项5.1 安全第一•电路连接时，注意用电器的额定电压和电流，避免超过电路承受范围。
•电路操作时，确保断开电源，防止触电事故发生。
5.2 合理设计•设计电路时，要考虑实际需求，合理选择串并联电路。
•选用电器时，要考虑电路的承受能力，避免损坏电路。
以上是关于电路中的串联与并联规律的知识点介绍，希望对您有所帮助。
如有其他问题，请随时提问。
习题及方法：1.习题：一个电阻为2Ω的电阻器与一个电阻为3Ω的电阻器串联接在一个电压为12V的电源上，求通过两个电阻器的电流。

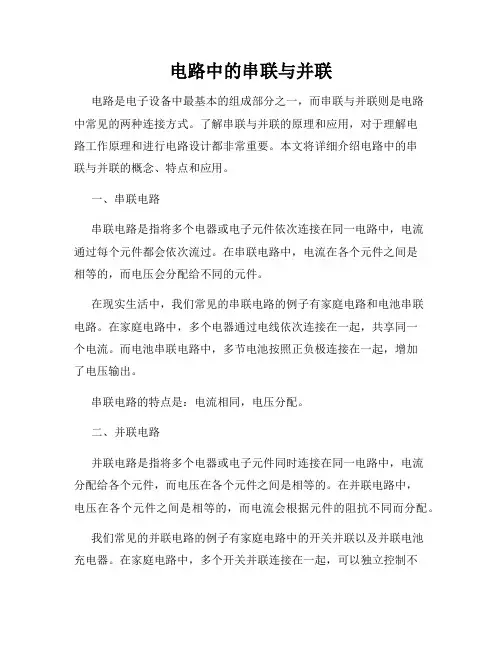

电路中的串联与并联
电路中的串联与并联电路是电子设备中最基本的组成部分之一，而串联与并联则是电路中常见的两种连接方式。
了解串联与并联的原理和应用，对于理解电路工作原理和进行电路设计都非常重要。
本文将详细介绍电路中的串联与并联的概念、特点和应用。
一、串联电路串联电路是指将多个电器或电子元件依次连接在同一电路中，电流通过每个元件都会依次流过。
在串联电路中，电流在各个元件之间是相等的，而电压会分配给不同的元件。
在现实生活中，我们常见的串联电路的例子有家庭电路和电池串联电路。
在家庭电路中，多个电器通过电线依次连接在一起，共享同一个电流。
而电池串联电路中，多节电池按照正负极连接在一起，增加了电压输出。
串联电路的特点是：电流相同，电压分配。
二、并联电路并联电路是指将多个电器或电子元件同时连接在同一电路中，电流分配给各个元件，而电压在各个元件之间是相等的。
在并联电路中，电压在各个元件之间是相等的，而电流会根据元件的阻抗不同而分配。
我们常见的并联电路的例子有家庭电路中的开关并联以及并联电池充电器。
在家庭电路中，多个开关并联连接在一起，可以独立控制不同的电器。
而并联电池充电器则是将多个电池同时进行充电，提高充电效率。
并联电路的特点是：电流分配，电压相同。
三、串联与并联的应用串联与并联在电路中有着广泛的应用。
了解它们的特点和应用可以帮助我们合理设计和使用电子设备。
1. 串联电路的应用串联电路通常用于以下场景：- 在家庭电路中，串联电路可以实现对电器的分别控制和独立运行，提高用电的灵活性和效率；- 在电池组中，串联电路可以增加电压输出，提供更大的电压；- 在信号传输中，串联电路可以实现数据的传输和处理。
2. 并联电路的应用并联电路通常用于以下场景：- 在家庭电路中，多个电器的并联连接可以实现电器的同时运行，提供更大的电流；- 在电池充电器、电源供应器等设备中，多个电池或电源的并联连接可以提高充电或供电效率；- 在通信系统中，多个电话、电脑的并联连接可以实现多个设备的同时通信。

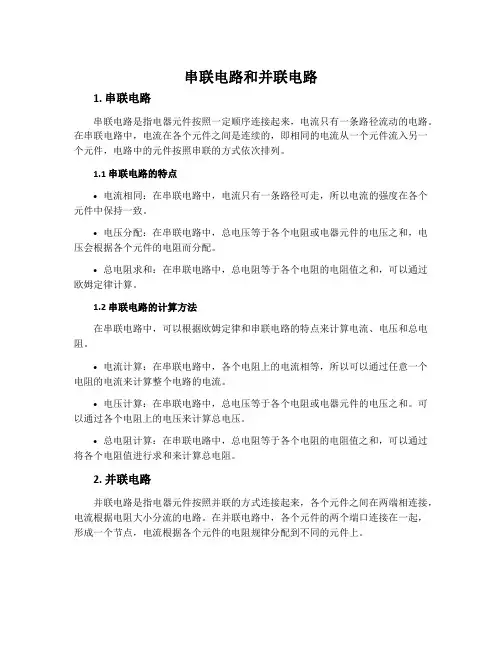

串联电路和并联电路
串联电路和并联电路1. 串联电路串联电路是指电器元件按照一定顺序连接起来，电流只有一条路径流动的电路。
在串联电路中，电流在各个元件之间是连续的，即相同的电流从一个元件流入另一个元件，电路中的元件按照串联的方式依次排列。
1.1 串联电路的特点•电流相同：在串联电路中，电流只有一条路径可走，所以电流的强度在各个元件中保持一致。
•电压分配：在串联电路中，总电压等于各个电阻或电器元件的电压之和，电压会根据各个元件的电阻而分配。
•总电阻求和：在串联电路中，总电阻等于各个电阻的电阻值之和，可以通过欧姆定律计算。
1.2 串联电路的计算方法在串联电路中，可以根据欧姆定律和串联电路的特点来计算电流、电压和总电阻。
•电流计算：在串联电路中，各个电阻上的电流相等，所以可以通过任意一个电阻的电流来计算整个电路的电流。
•电压计算：在串联电路中，总电压等于各个电阻或电器元件的电压之和。
可以通过各个电阻上的电压来计算总电压。
•总电阻计算：在串联电路中，总电阻等于各个电阻的电阻值之和，可以通过将各个电阻值进行求和来计算总电阻。
2. 并联电路并联电路是指电器元件按照并联的方式连接起来，各个元件之间在两端相连接，电流根据电阻大小分流的电路。
在并联电路中，各个元件的两个端口连接在一起，形成一个节点，电流根据各个元件的电阻规律分配到不同的元件上。
2.1 并联电路的特点•电压相同：在并联电路中，各个元件的两个端口连接在一起，所以相同的电压会施加到各个元件上。
•电流分流：在并联电路中，总电流等于各个分支电流之和，电流会根据分支电阻的大小进行分流。
•电阻求倒数再求和：在并联电路中，总电阻等于各个电阻的倒数之和的倒数。
2.2 并联电路的计算方法在并联电路中，可以根据欧姆定律和并联电路的特点来计算电流、电压和总电阻。
•电流计算：在并联电路中，分支电路的电流之和等于总电流，可以通过总电流和各个分支电阻的比例来计算分支电流。
•电压计算：在并联电路中，各个元件的端口电压相同，所以可以通过任意一个元件的电压来计算整个电路的电压。
并联电路与串联电路
并联电路与串联电路在电路中，存在着两种主要的连接方式，即并联电路和串联电路。
并联电路和串联电路在电路设计和应用中起着至关重要的作用。
本文将详细介绍并联电路和串联电路的概念、特点以及其在实际中的应用。
一、并联电路并联电路是指多个电器或元件的正负极通过导线分别相连，并且它们的正极或负极相连的电路连接方式。
在并联电路中，电流在分支上总是保持不变，而电压则在各元件之间分配。
这意味着在并联电路中，每个元件在电路中都有相同的电压值，而电流则会根据不同的元件而变化。
并联电路的特点之一是电流分支。
在并联电路中，当电流进入分支处时，会根据不同分支的电阻值而分流。
每个分支的电流都可以根据欧姆定律计算得出。
另一个特点是电压保持。
在并联电路中，每个元件的电压是相同的，无论其电阻值大小如何。
这是因为并联电路的电路连接方式决定了各分支间具有相同的电势差。
并联电路在实际中有着广泛的应用。
例如，在家庭中，我们常见的是多个电器并联接在同一个插座上。
这使得每个电器都能够独立地工作，而不会相互影响。
并联电路也被广泛应用在电子设备和通信系统中，以实现不同功能的元件间的独立操作。
二、串联电路串联电路是指多个电器或元件的正负极依次相连，形成一个回路的连接方式。
在串联电路中，电流在整个电路中保持不变，而电压则在各个元件上依次分配。
这意味着在串联电路中，每个元件都承受相同的电流，而电压则根据不同元件的电阻值而变化。
串联电路的特点之一是电流保持。
在串联电路中，由于电流在整个电路中保持不变，因此通过每个元件的电流值是相同的。
另一个特点是电压分配。
在串联电路中，不同电阻值的元件会根据其电阻比例来分配电压。
这是因为串联电路的电路连接方式使得电压在各个元件之间逐一累加。
与并联电路一样，串联电路在实际中也有广泛的应用。
例如，在照明系统中，多个灯泡串联连接在一个电源上，使得每个灯泡都能够受到相同的电流供应。
串联电路还可以应用于电子设备中的逻辑电路和数字电路，以实现不同元件间的顺序操作和信号传输。
串联电路和并联电路
②不同阻值旳电阻串联，总电阻与其中最大电阻有何关系？
③不同阻值旳电阻并联，总电阻与其中最小电阻有何关系？
④并联电路中,某一电阻增大,总电阻怎样变？
⑤若并联旳支路增多,某总电阻将怎样变化？
①n个相同电阻(R)串联或并联，其总电阻为多少？
不论电路连接方式怎样，只要有一种电阻增大，总电阻就增大
②比较4、5、6点旳电势关系?
③比较电压关系?
φ0=φ1=φ2=φ3
φ4=φ5=φ6
二、串联电路和并联电路旳电压
串联电路旳总电阻等于各部分电路电阻之和
1.串联电路:
讨论：多种电阻串联呢？
三、串联电路和并联电路旳电阻
2.并联电路:
讨论：多种电阻并联呢？
并联电路旳总电阻旳倒数等于各支路电阻旳倒数之和
读数关注实际电流或电压，偏角关注经过表头旳电流。
如图所示，四个相同旳电流表分别改装成两个安培表和两个伏特表。安培表A1旳量程不小于A2旳量程，伏特表V1旳量程不小于V2旳量程，把它们按图接入电路，则安培表A1旳读数 安培表A2旳读数；安培表A1旳偏转角 安培表A2旳偏转角；伏特表V1旳读数 伏特表V2旳读数；伏特表V1旳偏转角 伏特表V2旳偏转角；
8V
12V
例7、如图所示，AB间旳电压30V，变化滑动变阻器触头旳位置，能够变化CD间旳电压，UCD旳变化范围是 A．0～10V B．0～20V C．10V～20V D．20V～30V
例8、如图所示，是将滑动变阻器作分压器用旳电路，A、B为分压器旳输出端，R是负载电阻，电源电压为U保持恒定，滑动片P位于变阻器旳中央，下列判断正确旳是
1.串联电路:
U01=φ0－φ1
①各点旳电势与各点之间旳电势差有什么关系?
串联电路与并联电路
串联电路与并联电路电路是指由电源、导线和电器元件组成的电流传输路径。
在电路中，串联电路和并联电路是两种基本的电路连接方式。
它们在电流、电压和电阻等方面表现出不同的特点。
本文将详细介绍串联电路和并联电路的定义、特点和实际应用。
一、串联电路1. 定义串联电路指的是电器元件按照一定顺序连接在电路中的一种连接方式。
在串联电路中，两个或多个电器元件依次相连，电流在电路中只能沿着一条路径流动。
2. 特点（1）电流相等：在串联电路中，电流在各个元件之间是恒定且相等的。
这是因为串联电路中没有分流，电流只能依次通过每个元件。
（2）电压分配：串联电路中，电压分配按照电阻大小进行。
较大的电阻所消耗的电压也较大，反之则较小。
（3）总电阻等于各个电阻之和：在串联电路中，各个电阻连接在一起时会产生累加效应，总电阻等于各个电阻的和。
（4）功率等于电压乘以电流：在串联电路中，功率等于各个元件的电压乘以电流之和。
3. 实际应用（1）电灯串联：在家庭照明中，多个电灯通常是串联连接的，这样可以确保每个电灯都能正常发亮。
（2）电子设备内部连接：电子设备内部的电路通常采用串联连接方式，以便电流、电压和信号的顺序传递。
二、并联电路1. 定义并联电路指的是电器元件按照不同的路径连接在电路中的一种连接方式。
在并联电路中，两个或多个电器元件同时与电源相连，电流在各个元件之间分流。
2. 特点（1）电流分配：在并联电路中，电流会根据每个元件的电阻情况进行分流。
较小的电阻所消耗的电流较大，反之则较小。
（2）电压相等：并联电路中，各个元件之间的电压是相等的。
这是因为并联电路中，各个元件都直接与电源相连，电压不会发生改变。
（3）总电阻等于各个电阻的倒数之和的倒数：在并联电路中，各个电阻连接在一起时会产生并联效应，总电阻等于各个电阻的倒数之和的倒数。
（4）功率等于电压乘以电流：在并联电路中，功率等于各个元件的电压乘以电流之和。
3. 实际应用（1）家庭用电：在家庭用电中，电器设备通常是并联连接的，这样可以确保每个电器都能正常工作。
并联电路与串联电路
并联电路与串联电路电路是指由电源、导线和电器元件组成的电流传输系统。
在电路中，电器元件可以按照不同的连接方式进行布置，其中最常见的两种连接方式为并联电路和串联电路。
一、并联电路并联电路是指电流从电源分成不同的路径，通过各个路径的电器元件后再汇总到一起返回电源的电路。
在并联电路中，各个电器元件之间是并列且相互独立的。
在并联电路中，当电源电压一定时，各个电器元件之间会拥有相同的电压，但是电流会根据电器元件的不同而有所变化。
每个并联的电器元件都会受到相同的电源电压，因此在并联电路中，电压是相同的。
并联电路常见于家庭电路中的开关和插座，例如客厅中的电视、电脑和灯具等。
并联电路能够使各个电器元件独立工作，一个元件出现故障时，不会影响其他元件的正常工作。
二、串联电路串联电路是指电流依次经过各个电器元件，沿着同一条路径流动的电路。
在串联电路中，各个电器元件会按照顺序连接，电流从一个元件进入，再经过下一个元件，最后返回电源。
在串联电路中，当电流一定时，各个电器元件之间会拥有相同的电流，但是电压会根据电器元件的不同而有所变化。
每个串联的电器元件都会受到完整电路中的全部电压，因此在串联电路中，电压是累加的。
串联电路常见于家电中的电路板和电池组等，例如计算机主板、手机电池等。
串联电路的特点是各个电器元件工作稳定，在电压和电流方面相互依赖，一个元件出现故障，则整个电路的运行会受到影响。
三、并联电路与串联电路的比较1. 电压和电流分布：- 并联电路中，各个电器元件之间电压相同，电流根据元件不同而变化。
- 串联电路中，各个电器元件之间电流相同，电压根据元件不同而变化。
2. 故障影响：- 并联电路中，一个电器元件出现故障不影响其他元件的工作。
- 串联电路中，一个电器元件出现故障会影响整个电路的工作。
3. 功能独立性：- 并联电路中，各个电器元件功能相互独立。
- 串联电路中，各个电器元件功能相互依赖。
4. 电路布局：- 并联电路中，各个电器元件之间是平行连接的。
串联电路和并联电路
串联电路：电流在串联电路 中流过每个元件电流相等
串联电路：电流在串联电路 中流过每个元件电压相等
并联电路：电流在并联电路 中流过每个元件电压相等
电压变化
串联电路：电压 相等电流相加
并联电路：电压 相等电流相加
串联电路：电压 相加电流相等
并联电路：电压 相等电流相加
可靠性：串联电路中一个元件损坏可能 导致整个电路无法工作并联电路中一个 元件损坏不会影响其他元件工作
成本：串联电路中一个元件损坏可能导 致整个电路无法工作并联电路中一个元 件损坏不会影响其他元件工作
维护：串联电路中一个元件损坏可能导 致整个电路无工作
感谢观看
并联电路中总电阻的倒数等 于各电阻元件的倒数之和。
并联电路的特点
电流：各支路电流相等
电压：各支路电压相等
电阻：总电阻等于各支路 电阻之和
功率：各支路功率之和等 于总功率
并联电路的应用
提高电源的输出功率 降低电源的输出电压 提高电源的输出电流 提高电源的输出稳定性
04
串联电路与并联电路的区别
电流流向
串联电路中电流是相同的即每个元件的电流都是相同的。
串联电路中电压是相加的即每个元件的电压之和等于电源电压。
串联电路中电阻是相加的即每个元件的电阻之和等于总电阻。
串联电路的特点
电流相等：串联 电路中各元件的 电流相等
电压分配：串联 电路中各元件的 电压之和等于电 源电压
电阻分配：串联 电路中各元件的 电阻之和等于电 源电阻
并联电路：电 压相等电流相 加总电阻等于 各电阻倒数之 和可靠性较高
串联电路：一 个元件损坏整 个电路无法工 作可靠性较低
串联电路和并联电路
1.什么是电路的串联?
把几个导体元件依次首尾相连的方式 2.什么是电路的并联?
把几个元件的一端连在一起另一端也连在 一起,然后把两端接入电路的方式
二、电流特点
1.串联电路:
0
1
2
3
串联电路各处的电流相同 I0 = I1 = I2 = I3
2.并联电路:
1
02
3
并联电路的总电流等于各支路的电流之和 I0 = I1 + I2 + I3+…
a
c
R1
R3
R2
R1
R3
b
d
D.以上都不对
40V
a
c
R1 100V
R1 b
R2 20V d
40V
a 50V b
25V
R3 R2
R3
25V
c 100V
d
如图所示电路中, R1=20Ω, R2=40Ω, R3=60Ω,
R4=20Ω, R5=40Ω,则下列说法正确的是 ( ACD)
A.若UAB=140V,C、D端开路,则UCD=84V B.若UAB=140V,C、D端开路,则UCD=140V C.若UCD=104V,A、B端短路,则通过R1的电流为0.6A D.若UCD=104V,A、B端短路,则通过R3的电流为0.4A
R2
C
R1
AB
R3
R4 R5 D
R1 A
R2
C
R4
R3 R5
B
D
有四盏灯，接入如图的电路中, Ｌ1和Ｌ2的 电阻均为484Ω,Ｌ3和Ｌ4的电阻均为1210Ω, 把电 路接通后,四盏灯的电流之比
I1:I2:I3:I4= 7:5:2:7 .
