实验一 四位ALU算术逻辑单元设计实验
实 验 报 告
实 验 人： 学 号： 日 期： 2010-4-10
院（系）：
专业（班级）： 08软件工程（数字媒体）
实验题目： 四位ALU 算术逻辑单元设计实验
一. 实验目的
1. 了解ALU （算术逻辑单元）的功能和使用方法；
2. 认识和掌握超前（并行）进位的设计方法；
3. 认识和掌握ALU 的逻辑电路组成；
4. 认识和掌握ALU 的设计方法。
二. 实验原理
从结构原理图上可推知，本实验中的ALU 运算逻辑单元由4个一位的ALU 运算逻辑单元所组成。
每一位的ALU 电路由全加器和函数发生器所组成，如下图（1）所示。
事实上，ALU 的设计是在全加器的基础上，对全加器功能的扩展来实现符合要求的多种算术/逻辑运算的功能。
为了实验多种功能的运算，An 、Bn 数据是不能直接与全加器相连接的，它们受到功能变量F3-F1的制约，因此，可由An 、Bn 数据和功能变量F3-F1组合成新的函数Xn 、Yn ，然后，再将Xn 、Yn 和下一位进位Cn-1通过全加器进行全加运算以实现所需的运算功能。
ALU 中C0为最低位的进位输入端，C4为最高位的进位输入端，Sn 为运算结果。
一位算/逻辑运算单元的逻辑表达式（n=1、2、3、4）如下：
Sn=Xn ⊕Yn ⊕Cn-1 Cn=XnYn+(Xn+Yn)Cn-1 令Pn=Xn+Yn ， Gn=XnYn 则Cn=Gn+PnCn-1
X
B
A
全加器
函数发生器
Sn
C 4
Y
C 0
F1
F3 F2
图（1）
实验要求进位位采用超前（先行、并行）进位实现。
超前进位电路同时形成各位进位，因此实现快速进位，达到快速加法的目的。
这种加法器称为超前进位加法器。
各超前（先行）进位位的形成根据表达式Cn=XnYn+(Xn+Yn)Cn-1来确定，其中n=1、2、3、4。
后产生的进位与前进位有关，最终每个进位也只和Xn、Yn、C0有关，而Xn、Yn、又是An、Bn的函数，如：
C1=G1+P1C0=X1Y1+(X1+Y1)C0
C2=G2+P2C1=X2Y2+(X2+Y2)X1Y1+(X2+Y2)(X1+Y1)CO
C3=G3+P3C2=X3Y3+(X3+Y3)( X2Y2+(X2+Y2n)( X1Y1+(X1+Y1)C0))
C4=G4+P4C3=X4Y4+(X4+Y4)( X3Y3+(X3+Y3)( X2Y2+(X2+Y2n)( X1Y1+(X1+Y1)C0))
一些控制信号如F3-F1为功能控制信号，控制着4位ALU运算逻辑单元的八种功能操作：A4-A1和B4-B1为ALU的两组数据输入端；S4-S1为了4位ALU的4个输出端，S表示为S=SS43S2S1；C4为4位ALU的最高位进位输出端，依次还有C3、C2、C1。
（考虑级联关系时，如有必要可增加级联控制端G）。
三. 实验内容
依照ALU的原理与逻辑结构原理图，用超前进位的方法设计能实现下面八种功能操作的4位ALU，并对电路进行封装。
要求：
输入信号：A4-A1、B4-B1、F3-F1、低位进位C0、（级联控制端G）；
输出信号：S4-S1、进位C4。
4位ALU的八种功能如下：
四. 实验器材
1.电脑一台
2.MAX+PLUS II 电路设计软件一套
3.根据需要选用器件，但以基本逻辑门电路器件为主
五. 实验分析与设计
说明：根据需要书写相关内容，如：
分析、设计、电路图、波形图、实验步骤和实验结果及分析等。
根据题意，函数发生器具有如下的功能：X=f（A，B，F3，F2，F1）；Y=f（A，B，F3，F2，F1）两个输出端，在函数发生器内，记C0为最低位的进位输入：
下面分别是X与Y输出的卡诺图：
00 01 11 10 0 B ’ B ’ B B 1 B ’ B ’ B
B
由此得到输出函数的逻辑表达式：X=F3A, Y=F2’B ’+F2B=(F2+B)’，C0=F1/F3F2F1 由基本的门电路设计出函数发生器的逻辑单元：
全加器的逻辑运算功能（在数字电路中已学过） X1 Y1 C0 S1 C1 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 1 0 1 1 1 0 0 1 1
1
1
1
1
S1和C1的逻辑表达式是：S1=X1⊕Y1⊕C0，C1=X1Y1+（X1+Y1）C0 由基本的门电路设计出一位全加器的逻辑单元：
F2F1 F3
封装后，函数发生器fungen和一位全加器adder如下：
实验中，要把低位的进位连接到高一位的本位上，而当F3F2F1的值为001、011、101时，C0的值为1，其余为0，于是C0应满足：C0 = GF1/F1F2F3+C0/G。
而当F3F2F1 = 111时，Cn进位为0，所以进位输入应该满足：
C0 = （GF1/F1F2F3+C0/G）/F3F2F1
C1 = （X1Y1+(X1+Y1)C0）/F3F2F1
C2 = （X2Y2+(X2+Y2)C1）/F3F2F1
C3 = （X3Y3+(X3+Y3)C2）/F3F2F1
由此得到逻辑电路图如下：
经测试，得到电路的波形：
四位ALU封装后（如下图），由于在设计过程中增加了级联控制端G（四位的情形也要考虑G 的输入），因此可以扩展到八位，如下得到的是八位的逻辑电路图：
输出波形：
六. 思考题
设计一个4*4的原码阵列乘法器和一个4/4位的原码阵列除法器。
由于学习能力和时间的有限，本次实验只做了4*4的原码阵列乘法器。
这个乘法器的实现，需要12（即n(n-1)）个全加器和16(即n(n)) 个“与”门。
基本思想是由16个与门电路产生被加数，再对被加数进行求和（由全加器实现）。
由手绘4*4阵列，斜线方向为进位输出，竖线方向为和输出，阵列中最后一行构成了一位行波进位加法器。
逻辑电路图如下：
实验得到波形如下：
七. 实验心得
通过本次实验的学习，对该课题有了一定的了解，另外MAX+plus II的操作有待加强……还有在设计四位ALU的时候，对级联控制端的设计和调试花了比较多时间（出过几次错误），在这个问题上还要继续加强学习，不断巩固。
至于对阵列乘法器和除法器的求补形式以及操作还不太熟，希望在以后的学习中能够得到老师的帮助。
计算机组成原理实验报告 算术逻辑运算单元实验
西华大学数学与计算机学院实验报告课程名称：计算机组成原理年级：2011级实验成绩：指导教师：祝昌宇姓名：蒋俊实验名称：算术逻辑运算单元实验学号：312011*********实验日期：2013-12-15一、目的1. 掌握简单运算器的数据传输方式2. 掌握74LS181的功能和应用二、实验原理（1）ALU单元实验构成1、结构试验箱上的算术逻辑运算单元上的运算器是由运算器由2片74LS181构成8字长的ALU 单元。
2、2片74LS373作为2个数据锁存器（DR1、DR2），8芯插座ALU-OUT作为数据输入端，可通过短8芯扁平电缆，把数据输入端连接到数据总线上。
3、运算器的数据输出由一片74LS244（输出缓冲器）来控制，8芯插座ALU-OUT作为数据输出端，可通过短8芯扁平电缆把数据输出端连接到数据总线上。
（2）ALU单元的工作原理数据输入锁存器DR1的EDR1为低电平，并且D1CK有上升沿时，把来自数据总线上的数据打入锁存器DR1。
同样，使EDR2为低电平，并且D2CK有上升沿时，把来自数据总线上的数据打入锁存器DR2。
算术逻辑运算单元的核心是由2片74LS181构成，它可以进行2个8位二进制数的算术逻辑运算，74LS181的各种工作方式可通过设置其控制信号来实现（S0、S1、S2、S3、M、CN）。
当实验者正确设置了74LS181的各个控制信号，74LS181会运算数据锁存器DR1、DR2内的数据。
由于DR1、DR2已经把数据锁存，只要74LS181的控制信号不变，那么74LS181的输出数据也不会发生改变。
输出缓冲器采用74LS244，当控制信号ALU-O为低电平时，74LS244导通，把74LS181的运算结果输出到数据总线；ALU-O为高电平时，74LS244的输出为高阻。
图1 算术逻辑单元原理图三、使用环境计算机组成原理实验箱四、实验步骤（一）．逻辑或运算实验1．把ALU-IN（8芯的盒型插座）与CPT-B板上的二进制开关单元中J1插座相连（对应二进制开关H16~H23）, 把ALU-OUT（8芯的盒型插座）与数据总线上的DJ2相连。
实验一：脱机运算器实验
实验一 脱机运算器实验一、实验目的1、深入了解位片结构运算器AM2901的功能与用法；2、学习4片AM2901组成一个16位运算器的级连方式，深化运算器部件的组成、设计、控制和使用等方面的知识。
二、实验原理运算器是计算机中执行各种算术和逻辑运算操作的部件。
运算器的基本操作包括加、减、乘、除四则运算，与、或、非、异或等逻辑运算，以及传送、移位、比较等操作。
运算器的组成除了ALU 单元外，还包括必要的寄存器和移位器等部件。
寄存器用于存放操作数和运算结果，以节省访问存储器的时间；移位器实现数据的移位功能，以扩展ALU 的运算功能，增加数据传送的灵活性。
AM2901是一个4位的位片结构运算器，主要由ALU 、输入多路选择器、输出选择器、寄存器组和移位器等组成，如图1-1所示。
图1-1 AM2901芯片的内部组成结构1）算术逻辑ALUALU 为4位算术逻辑单元，共有8种运算功能，由输入端I 5I 4I 3的编码值决定执行哪一种功能。
2）通用寄存器组AM2901内部有一个通用寄存器组，共有16个4位的寄存器。
寄存器组有A 和B 两个端口，其中端口A 只有读出数据功能，端口B 具有读出和写入两种功能。
即数据可以从A 口和B 口输出，但只能从B 口输入。
3）Q 寄存器Q 寄存器位4位，在乘除运算中可用来存放乘数或商，故又称为乘商寄存器。
Q 寄存器本身具有移位功能，可对数据进行左移一位或右移一位的处理。
4）ALU 输入多路选择器AM2901具有两个输入多路选择器R 和S ，为ALU 提供两个操作数。
R 可选择来自数据线的数据D （来自外部）或寄存器组端口A 的数据；S 可从寄存器组端口A 、B 和Q 寄存器3个来源选取数据。
两个操作数的组合由控制信号I 2I 1I 0的编码确定。
5）移位器4位，用于对ALU 的输出实现直送、左移或右移处理。
6）输出选择器选择AM2901输出数据Y 的来源。
输出数据Y 有两个来源：一个是ALU 的运算结果F ，另一个是直接来自寄存器组端口A 。
算术运算单元ALU的设计
沈阳理工大学课程设计专用纸沈阳理工大学课程设计专用纸1算术运算单元ALU 的设计1设计要求概述：1．进行两个四位二进制数的运算；．进行两个四位二进制数的运算； 2．算术运算：．算术运算：A+B,A-B,A+1,A-1A+B,A-B,A+1,A-1A+B,A-B,A+1,A-1；；3．逻辑运算：．逻辑运算：A and B,A or B,A not, A xor B A and B,A or B,A not, A xor B；2功能模块整体结构设计 1.1.总体设计概述总体设计概述总体设计概述总体电路设计原理图总体电路设计原理图算术运算单元ALU 总体上由五个模块组成：总体上由五个模块组成：A A ±B 模块、模块、A A ±1模块、模块、A A 与B 和A 或B 模块、模块、A A 异或B 和A 非、控制模块。
通过这五个模块实现两个四位二进制数的算术运算和逻辑运算。
制数的算术运算和逻辑运算。
2.2.各个模块的详细描述各个模块的详细描述各个模块的详细描述⑴ A ±B 模块模块A+B 可以直接通过74283两个四位二进制数加法器直接实现；A —B 可以转换成A 加上B 的补码实现。
同时再设计一个转换控制端M ，M=0时实现A+B A+B，，M=1时实现A-B A-B，最后添加一个总的控制端，最后添加一个总的控制端K0K0，，K0=.0时该模块不输出结果，时该模块不输出结果，K0=1K0=1时该模块工作。
时该模块工作。
A±B模块原理图模块原理图A+B仿真图如下：仿真图如下：A－B仿真图如下：仿真图如下：模块⑵A±1模块只要两个四位二进制数加法器实现，只要A+1如同A+B一样可以直接通过74283两个四位二进制数加法器实现，把B设置成1；A－1可以转换成A加上1的补码实现，同时设置一个转换控制端M ，M ＝0时实现A+1功能，功能，M M ＝1时实现A-1功能。
计算机组成原理实验报告算术逻辑单元ALU实验（源代码全）
计算机组成原理实验报告算术逻辑单元ALU实验（源代码全）算术逻辑单元ALU实验⼀. 实验⽬的1、理解算术逻辑单元ALU的⼯作原理。
2、掌握算术逻辑单元ALU的设计⽅法。
3、验证32位算术逻辑单元ALU的加、减、与、移位等基本功能。
4、选定⼏组数据，完成⼏种算术/逻辑运算。
⼆. 实验设备1、 装有Xilinx Vivado的计算机⼀台。
2、LS-CPU-EXB-002教学系统实验箱⼀套。
三. 实验任务1、学习MIPS指令集，熟知指令类型，了解指令功能和编码，归纳基础的ALU运算指令。
2、归纳确定⾃⼰本次实验中准备实现的ALU运算，要求要求⾄少实现5种ALU运算，包含加减运算，其中减法在内部要转换为加法，见表1-1。
表1-1 ALU的控制信号选择端aluc ALU功能3 2 1 00 0 00 0 10 1 00 1 11 0 01 0 11 1 00 1 1 11 1 1 13、根据如图1-1所⽰的结构框图，设计实验⽅案，并⽤Verilog编写相应代码。
4、 对编写的代码进⾏仿真，得到正确的波形图。
5、将以上设计作为⼀个单独的模块，设计⼀个外围模块去调⽤该模块，如图1-2。
外围模块中需调⽤封装好的LCD触摸屏模块，显⽰ALU 的两个源操作数、操作码和运算结果，并且需要利⽤触摸功能输⼊源操作数。
操作码可以考虑⽤LCD触摸屏输⼊，也可⽤拨码开关输⼊。
6、将编写的代码进⾏综合布局布线，并下载到试验箱中的FPGA板⼦上进⾏演⽰。
四. 实验步骤这⾥给出实验代码，具体的实验步骤请看书alu.vmodule alu(a,b,aluc,r,z);input [31:0] a,b;input [3:0] aluc;output [31:0] r;output z;assign r = cal (a,b,aluc);assign z =~|r;function [31:0] cal;input [31:0] a,b;input [3:0] aluc;casex(aluc)4'b0000: cal = a + b;//加4'b0001: cal = a&b;4'b0010: cal = a^b;4'b0011: cal = b<<a[4:0];4'b0100: cal = a-b;4'b0101: cal = a|b;4'b0110: cal ={b[15:0],16'h0};4'b0111: cal = b>>a[4:0];4'b1111: cal = $signed(b)>>> a[4:0];//算术右移endcaseendfunctionendmodulealu-display.v//************************************************************************* // > ⽂件名: alu_display.v// > 描述：ALU显⽰模块，调⽤FPGA板上的IO接⼝和触摸屏// > 作者 : LOONGSON// > ⽇期 : 2016-04-14//************************************************************************* module alu_display(//时钟与复位信号input clk,input resetn,//后缀"n"代表低电平有效//拨码开关，⽤于选择输⼊数input [1:0] input_sel,//00:输⼊为控制信号(alu_control)//10:输⼊为源操作数1(alu_src1)//11:输⼊为源操作数2(alu_src2)//触摸屏相关接⼝，不需要更改output lcd_rst,output lcd_cs,output lcd_rs,output lcd_wr,output lcd_rd,inout[15:0] lcd_data_io,output lcd_bl_ctr,inout ct_int,inout ct_sda,output ct_scl,output ct_rstn);//-----{调⽤ALU模块}beginreg [3:0] alu_control;// ALU控制信号reg [31:0] alu_src1;// ALU操作数1reg [31:0] alu_src2;// ALU操作数2wire [31:0] alu_result;// ALU结果wire alu_z;alu alu_module(alu alu_module(.aluc(alu_control),.a(alu_src1 ),.b(alu_src2 ),.r(alu_result ),.z(alu_z));//-----{调⽤ALU模块}end//---------------------{调⽤触摸屏模块}begin--------------------// //-----{实例化触摸屏}begin//此⼩节不需要更改reg display_valid;reg [39:0] display_name;reg [31:0] display_value;wire [5:0] display_number;wire input_valid;wire [31:0] input_value;lcd_module lcd_module(.clk(clk ),//10Mhz.resetn(resetn ),//调⽤触摸屏的接⼝.display_valid(display_valid ),.display_name(display_name ),.display_value(display_value ),.display_number(display_number),.input_valid(input_valid ),.input_value(input_value ),//lcd触摸屏相关接⼝，不需要更改.lcd_rst(lcd_rst ),.lcd_cs(lcd_cs ),.lcd_rs(lcd_rs ),.lcd_wr(lcd_wr ),.lcd_rd(lcd_rd ),.lcd_data_io(lcd_data_io ),.lcd_bl_ctr(lcd_bl_ctr ),.ct_int(ct_int ),.ct_sda(ct_sda ),.ct_scl(ct_scl ),.ct_rstn(ct_rstn ));//-----{实例化触摸屏}end//-----{从触摸屏获取输⼊}begin//根据实际需要输⼊的数修改此⼩节，//建议对每⼀个数的输⼊，编写单独⼀个always块//当input_sel为00时，表⽰输⼊数控制信号，即alu_control always @(posedge clk)beginif(!resetn)beginalu_control <=12'd0;endelse if(input_valid && input_sel==2'b00)beginalu_control <= input_value[11:0];endend//当input_sel为10时，表⽰输⼊数为源操作数1，即alu_src1 always @(posedge clk)beginif(!resetn)if(!resetn)beginalu_src1 <=32'd0;endelse if(input_valid && input_sel==2'b10)beginalu_src1 <= input_value;endend//当input_sel为11时，表⽰输⼊数为源操作数2，即alu_src2 always @(posedge clk)beginif(!resetn)beginalu_src2 <=32'd0;endelse if(input_valid && input_sel==2'b11)beginalu_src2 <= input_value;endend//-----{从触摸屏获取输⼊}end//-----{输出到触摸屏显⽰}begin//根据需要显⽰的数修改此⼩节，//触摸屏上共有44块显⽰区域，可显⽰44组32位数据//44块显⽰区域从1开始编号，编号为1~44，always @(posedge clk)begincase(display_number)6'd1 :begindisplay_valid <=1'b1;display_name <="SRC_1";display_value <= alu_src1;end6'd2 :begindisplay_valid <=1'b1;display_name <="SRC_2";display_value <= alu_src2;end6'd3 :begindisplay_valid <=1'b1;display_name <="CONTR";display_value <={20'd0, alu_control};end6'd4 :begindisplay_valid <=1'b1;display_name <="RESUL";display_value <= alu_result;end6'd5 :begindisplay_valid <=1'b1;display_name <="ZF";display_value <= alu_z;enddefault:begindisplay_valid <=1'b0;display_name <=40'd0;display_value <=32'd0;endendcaseend//-----{输出到触摸屏显⽰}end//----------------------{调⽤触摸屏模块}end---------------------//endmodulealu_tb.v代码如下：module testbench;// Inputsreg [31:0] a;reg [31:0] b;reg [3:0] aluc;//outputwire [31:0] r;wire z;//Instantiate the Unit Under Test(UUT)alu uut(.a(a),.b(b),.r(r),.aluc(aluc),.z(z));initial begin// Initialize Inputsa=0;b=0;aluc=0;//Wait 100ns for global reset to finish#100;//Add stimulus hereendalways #10 a=$random;//$random为系统任务，产⽣⼀个随机的32位数always #10 b=$random;//#10表⽰等待10个单位时间(10ns)，即每过10ns，赋值⼀个随机的32位数 always #10 aluc={$random}%2;//加了拼接符，{$random}产⽣⼀个⾮负数，除2取余得到0或1 endmodulealu.xdc⽂件如下：set_property PACKAGE_PIN AC19 [get_ports clk]set_property PACKAGE_PIN Y3 [get_ports resetn]set_property PACKAGE_PIN AC22 [get_ports input_sel[0]]set_property PACKAGE_PIN AD24 [get_ports input_sel[1]]set_property IOSTANDARD LVCMOS33 [get_ports clk]set_property IOSTANDARD LVCMOS33 [get_ports resetn]set_property IOSTANDARD LVCMOS33 [get_ports input_sel[1]]set_property IOSTANDARD LVCMOS33 [get_ports input_sel[0]]set_property PACKAGE_PIN J25 [get_ports lcd_rst]set_property PACKAGE_PIN H18 [get_ports lcd_cs]set_property PACKAGE_PIN K16 [get_ports lcd_rs]set_property PACKAGE_PIN L8 [get_ports lcd_wr]set_property PACKAGE_PIN K8 [get_ports lcd_rd]set_property PACKAGE_PIN J15 [get_ports lcd_bl_ctr]set_property PACKAGE_PIN H9 [get_ports {lcd_data_io[0]}]set_property PACKAGE_PIN K17 [get_ports {lcd_data_io[1]}]set_property PACKAGE_PIN J20 [get_ports {lcd_data_io[2]}]set_property PACKAGE_PIN M17 [get_ports {lcd_data_io[3]}]set_property PACKAGE_PIN L17 [get_ports {lcd_data_io[4]}]set_property PACKAGE_PIN L17 [get_ports {lcd_data_io[4]}]set_property PACKAGE_PIN L18 [get_ports {lcd_data_io[5]}]set_property PACKAGE_PIN L15 [get_ports {lcd_data_io[6]}]set_property PACKAGE_PIN M15 [get_ports {lcd_data_io[7]}]set_property PACKAGE_PIN M16 [get_ports {lcd_data_io[8]}]set_property PACKAGE_PIN L14 [get_ports {lcd_data_io[9]}]set_property PACKAGE_PIN M14 [get_ports {lcd_data_io[10]}]set_property PACKAGE_PIN F22 [get_ports {lcd_data_io[11]}]set_property PACKAGE_PIN G22 [get_ports {lcd_data_io[12]}]set_property PACKAGE_PIN G21 [get_ports {lcd_data_io[13]}]set_property PACKAGE_PIN H24 [get_ports {lcd_data_io[14]}]set_property PACKAGE_PIN J16 [get_ports {lcd_data_io[15]}]set_property PACKAGE_PIN L19 [get_ports ct_int]set_property PACKAGE_PIN J24 [get_ports ct_sda]set_property PACKAGE_PIN H21 [get_ports ct_scl]set_property PACKAGE_PIN G24 [get_ports ct_rstn]set_property IOSTANDARD LVCMOS33 [get_ports lcd_rst]set_property IOSTANDARD LVCMOS33 [get_ports lcd_cs]set_property IOSTANDARD LVCMOS33 [get_ports lcd_rs]set_property IOSTANDARD LVCMOS33 [get_ports lcd_wr]set_property IOSTANDARD LVCMOS33 [get_ports lcd_rd]set_property IOSTANDARD LVCMOS33 [get_ports lcd_bl_ctr]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[0]}]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[1]}]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[2]}]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[3]}]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[4]}]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[5]}]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[6]}]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[7]}]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[8]}]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[9]}]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[10]}]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[11]}]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[12]}]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[13]}]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[14]}]set_property IOSTANDARD LVCMOS33 [get_ports {lcd_data_io[15]}]set_property IOSTANDARD LVCMOS33 [get_ports ct_int]set_property IOSTANDARD LVCMOS33 [get_ports ct_sda]set_property IOSTANDARD LVCMOS33 [get_ports ct_scl]set_property IOSTANDARD LVCMOS33 [get_ports ct_rstn]拨码开关的连接，通过AC22、AD24拨码开关来控制输⼊SRC_1,SRC_2,CONTR的值五．结果记录及分析(1) 仿真波形。

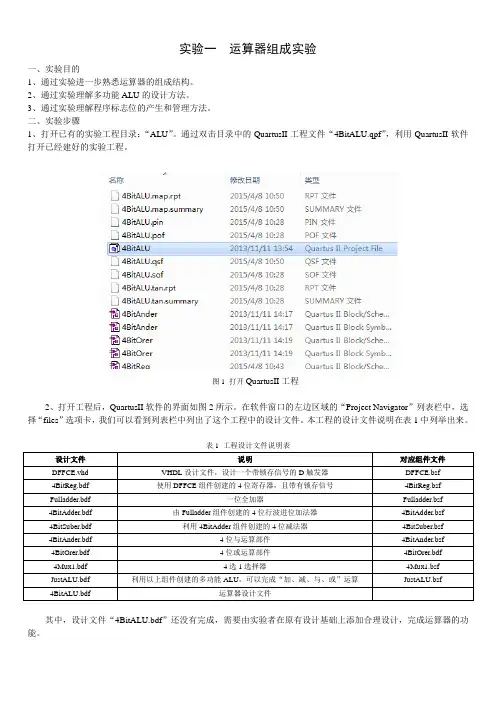

实验01 运算器组成实验
