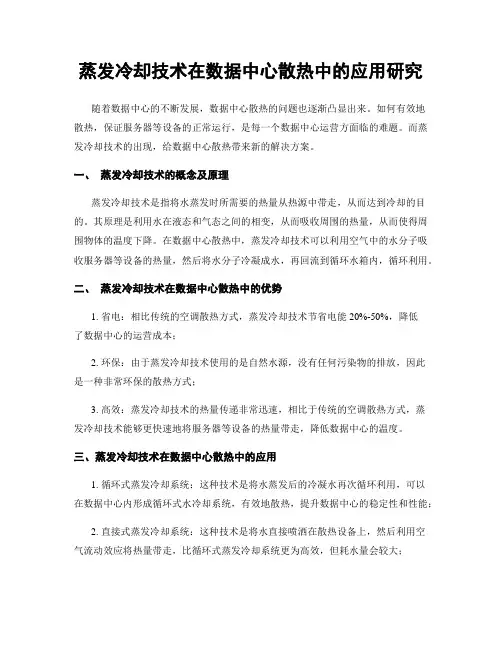

蒸发冷却技术在数据中心散热中的应用研究
蒸发冷却技术在数据中心散热中的应用研究随着数据中心的不断发展，数据中心散热的问题也逐渐凸显出来。
如何有效地散热，保证服务器等设备的正常运行，是每一个数据中心运营方面临的难题。
而蒸发冷却技术的出现，给数据中心散热带来新的解决方案。
一、蒸发冷却技术的概念及原理蒸发冷却技术是指将水蒸发时所需要的热量从热源中带走，从而达到冷却的目的。
其原理是利用水在液态和气态之间的相变，从而吸收周围的热量，从而使得周围物体的温度下降。
在数据中心散热中，蒸发冷却技术可以利用空气中的水分子吸收服务器等设备的热量，然后将水分子冷凝成水，再回流到循环水箱内，循环利用。
二、蒸发冷却技术在数据中心散热中的优势1. 省电：相比传统的空调散热方式，蒸发冷却技术节省电能20%-50%，降低了数据中心的运营成本；2. 环保：由于蒸发冷却技术使用的是自然水源，没有任何污染物的排放，因此是一种非常环保的散热方式；3. 高效：蒸发冷却技术的热量传递非常迅速，相比于传统的空调散热方式，蒸发冷却技术能够更快速地将服务器等设备的热量带走，降低数据中心的温度。
三、蒸发冷却技术在数据中心散热中的应用1. 循环式蒸发冷却系统：这种技术是将水蒸发后的冷凝水再次循环利用，可以在数据中心内形成循环式水冷却系统，有效地散热，提升数据中心的稳定性和性能；2. 直接式蒸发冷却系统：这种技术是将水直接喷洒在散热设备上，然后利用空气流动效应将热量带走，比循环式蒸发冷却系统更为高效，但耗水量会较大；3. 混合式蒸发冷却系统：这种技术是将循环式蒸发冷却系统和直接式蒸发冷却系统相结合，既保证了散热的高效性，又减少了水的消耗量。
当然，蒸发冷却技术在应用中还存在一些问题，如水的循环利用会受到水质和维护不及时的影响，同时也需要合理的设计和可靠的运营模式来保证散热的稳定性和性能。
四、结语总体来看，蒸发冷却技术是一种非常高效、环保、省电的数据中心散热技术，已经逐渐成为数据中心散热领域的一个重要研究方向。

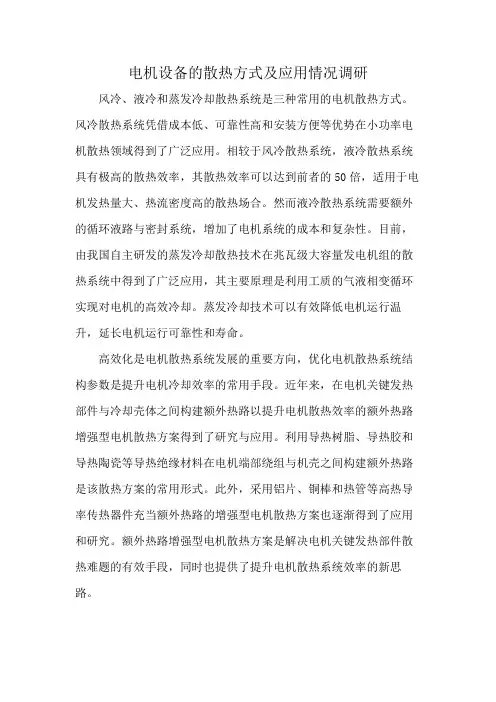

电机设备的散热方式及应用情况调研
电机设备的散热方式及应用情况调研风冷、液冷和蒸发冷却散热系统是三种常用的电机散热方式。
风冷散热系统凭借成本低、可靠性高和安装方便等优势在小功率电机散热领域得到了广泛应用。
相较于风冷散热系统，液冷散热系统具有极高的散热效率，其散热效率可以达到前者的50倍，适用于电机发热量大、热流密度高的散热场合。
然而液冷散热系统需要额外的循环液路与密封系统，增加了电机系统的成本和复杂性。
目前，由我国自主研发的蒸发冷却散热技术在兆瓦级大容量发电机组的散热系统中得到了广泛应用，其主要原理是利用工质的气液相变循环实现对电机的高效冷却。
蒸发冷却技术可以有效降低电机运行温升，延长电机运行可靠性和寿命。
高效化是电机散热系统发展的重要方向，优化电机散热系统结构参数是提升电机冷却效率的常用手段。
近年来，在电机关键发热部件与冷却壳体之间构建额外热路以提升电机散热效率的额外热路增强型电机散热方案得到了研究与应用。
利用导热树脂、导热胶和导热陶瓷等导热绝缘材料在电机端部绕组与机壳之间构建额外热路是该散热方案的常用形式。
此外，采用铝片、铜棒和热管等高热导率传热器件充当额外热路的增强型电机散热方案也逐渐得到了应用和研究。
额外热路增强型电机散热方案是解决电机关键发热部件散热难题的有效手段，同时也提供了提升电机散热系统效率的新思路。

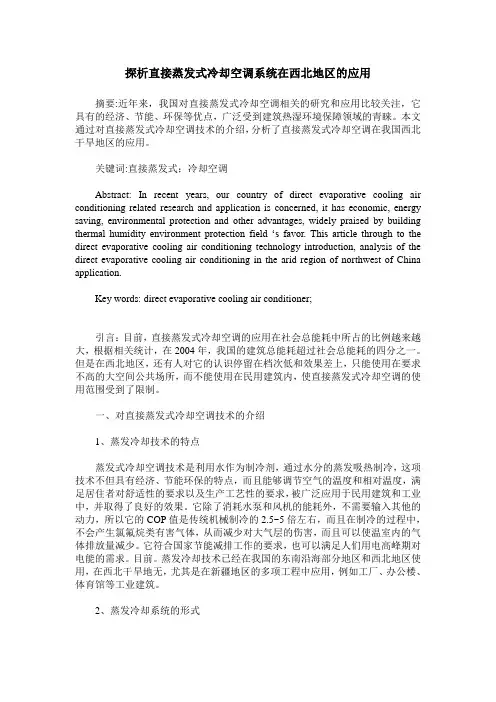

探析直接蒸发式冷却空调系统在西北地区的应用
探析直接蒸发式冷却空调系统在西北地区的应用摘要:近年来，我国对直接蒸发式冷却空调相关的研究和应用比较关注，它具有的经济、节能、环保等优点，广泛受到建筑热湿环境保障领域的青睐。
本文通过对直接蒸发式冷却空调技术的介绍，分析了直接蒸发式冷却空调在我国西北干旱地区的应用。
关键词:直接蒸发式；冷却空调Abstract: In recent years, our country of direct evaporative cooling air conditioning related research and application is concerned, it has economic, energy saving, environmental protection and other advantages, widely praised by building thermal humidity environment protection field ‘s favor. This article through to the direct evaporative cooling air conditioning technology introduction, analysis of the direct evaporative cooling air conditioning in the arid region of northwest of China application.Key words: direct evaporative cooling air conditioner;引言：目前，直接蒸发式冷却空调的应用在社会总能耗中所占的比例越来越大，根据相关统计，在2004年，我国的建筑总能耗超过社会总能耗的四分之一。
但是在西北地区，还有人对它的认识停留在档次低和效果差上，只能使用在要求不高的大空间公共场所，而不能使用在民用建筑内，使直接蒸发式冷却空调的使用范围受到了限制。

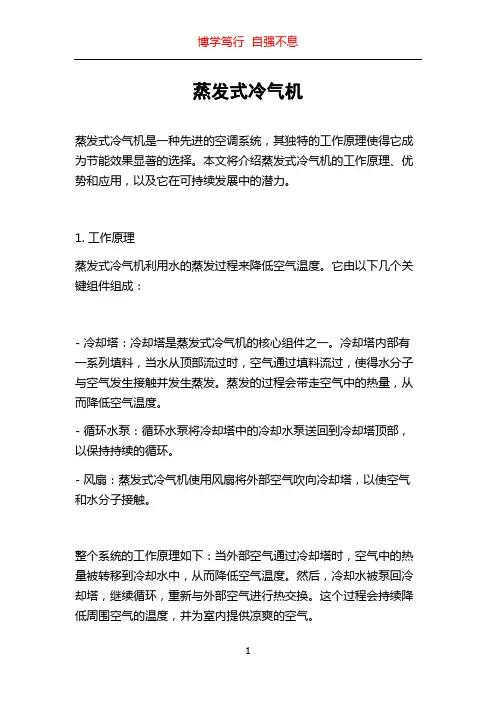

蒸发式冷气机
蒸发式冷气机蒸发式冷气机是一种先进的空调系统，其独特的工作原理使得它成为节能效果显著的选择。
本文将介绍蒸发式冷气机的工作原理、优势和应用，以及它在可持续发展中的潜力。
1. 工作原理蒸发式冷气机利用水的蒸发过程来降低空气温度。
它由以下几个关键组件组成：- 冷却塔：冷却塔是蒸发式冷气机的核心组件之一。
冷却塔内部有一系列填料，当水从顶部流过时，空气通过填料流过，使得水分子与空气发生接触并发生蒸发。
蒸发的过程会带走空气中的热量，从而降低空气温度。
- 循环水泵：循环水泵将冷却塔中的冷却水泵送回到冷却塔顶部，以保持持续的循环。
- 风扇：蒸发式冷气机使用风扇将外部空气吹向冷却塔，以使空气和水分子接触。
整个系统的工作原理如下：当外部空气通过冷却塔时，空气中的热量被转移到冷却水中，从而降低空气温度。
然后，冷却水被泵回冷却塔，继续循环，重新与外部空气进行热交换。
这个过程会持续降低周围空气的温度，并为室内提供凉爽的空气。
2. 优势和应用蒸发式冷气机有许多优点，使得它成为许多应用场景的理想选择：- 节能环保：相比传统的冷气机系统，蒸发式冷气机节能效果更好。
它利用水的蒸发过程作为热交换媒介，无需使用化学制冷剂，可以减少温室气体排放。
- 适用于干燥环境：蒸发式冷气机适用于干燥环境，因为在干燥的条件下，水分子更容易蒸发，因此系统的冷却效果更好。
- 低操作成本：蒸发式冷气机通常能够以较低的运行成本提供与传统冷气机相当的冷却效果。
这主要是因为该系统不需要额外的能量来驱动制冷剂的循环。
- 可应用于多种场景：蒸发式冷气机可广泛应用于住宅、商业建筑、工业设施和农业领域等各种场景，以满足不同的空调需求。
3. 可持续发展潜力蒸发式冷气机在可持续发展方面具有巨大潜力。
它不仅节能环保，还可以通过使用可再生能源作为驱动力来进一步减少其对环境的影响。
与传统的冷气机相比，使用太阳能等可再生能源驱动蒸发式冷气机可以大大减少碳排放。
此外，蒸发式冷气机也可以与其他系统集成，如太阳能热水系统。
蒸发冷却技术在建筑和工业中的应用
蒸发冷却技术在建筑和工业中的应用第一章：引言蒸发冷却技术是一种能够将周围环境的温度降低的方法。
这种技术已经在建筑和工业领域得到广泛应用。
本文将探讨蒸发冷却技术在建筑和工业领域的应用和优势。
第二章：蒸发冷却的定义和原理蒸发冷却是一种将水蒸发并将其释放到周围环境中以吸收热量的过程。
当水蒸发时，它从周围环境中吸收热量，因此周围环境的温度会下降。
蒸发冷却的原理是基于热量的流动性质的，即热量会从高温区域流向低温区域，这种流动称为热传导。
蒸发冷却利用了水的蒸发过程，使其吸收周围环境的热量，从而使周围环境的温度下降。
第三章：建筑中的蒸发冷却技术建筑中使用蒸发冷却技术的主要目的是降低室内温度和湿度。
这种技术可以减少建筑内部的能源消耗以及空调系统的使用频率，从而降低能源成本和环境污染。
目前，建筑中使用蒸发冷却技术主要有以下两种形式：1. 蒸发冷却塔——这种技术是利用一种被称为“蒸发冷却塔”的设备将水蒸发并将其释放到周围环境中。
这种设备将水喷洒到板状塔冷却器上，然后在周围的风吹过时进行蒸发。
蒸发冷却塔可以减少建筑内部的温度和湿度。
2. 蒸发冷却壁——这种技术是利用一种被称为“蒸发冷却壁”的设备将水喷洒到建筑物的墙面上，并通过蒸发来降低室内温度和湿度。
这种技术可以使用太阳能或其他低能耗的能源进行操作。
第四章：工业中的蒸发冷却技术工业中使用蒸发冷却技术的主要目的是降低设备和系统的温度，以防止过热和热量积累。
这种技术可以提高工业设备的效率和使用寿命，减少能源消耗和环境污染。
目前，工业中使用蒸发冷却技术主要有以下两种形式：1. 蒸发冷却器——这种技术是利用一种被称为“蒸发冷却器”的设备将水喷洒到加热设备的表面上，并通过蒸发来降低设备的温度。
这种技术可以减少设备的维护和更换成本，提高设备的使用寿命和效率。
2. 蒸发冷却塔——这种技术与建筑中的蒸发冷却塔类似，是利用一种设备将水蒸发并将其释放到周围环境中。
蒸发冷却塔可以用于冷却工业设备和系统，如发电厂、化工工厂和制冷设备等。
蒸发冷却技术应用
蒸发冷却技术应用蒸发冷却技术是一种以水的蒸发为主的传热方式。
它是利用水的吸热蒸发，将空气中的湿度从高水分子含量的空气向低水分子含量的空气转移的过程。
蒸发所需的热量从周围空气中吸收，从而降低了周围空气的温度。
这种技术已经广泛应用于许多行业和领域，包括工业、农业、建筑和消费电子。
工业领域应用在工业领域，蒸发冷却技术通常被用于控制机器和设备的温度。
例如，一些大型发电厂和化工厂使用蒸发冷却器来冷却机器设备和管道。
蒸发冷却在金属加工和制造等工业生产中也有广泛应用。
这种技术可以用于冷却裁切钢板、焊接和冷却金属零件等。
农业领域应用在农业领域，蒸发冷却技术常被用来降低气温来保护作物的生长。
这种技术可以通过在温度最高的中午时段为作物提供降温。
在干旱的环境中，蒸发冷却器也可以作为灌溉系统的一部分，以提高土壤的湿度，维持作物的生长。
建筑领域应用在建筑领域，蒸发冷却技术通常被使用在空气调节设备中，例如空调系统。
蒸发冷却通过降低周围空气的温度来降低室内的温度，同时减少室内空气的湿度。
这可以帮助提高室内空气质量，使人们感觉更加舒适。
消费电子领域应用蒸发冷却技术在消费电子领域也有广泛的应用，如冰箱和汽车冷却系统。
冰箱中的蒸发器通过减少温度来冷却食物和饮料，保持食物的新鲜度。
汽车冷却系统使用蒸发冷却器来减少引擎的温度，并提高发动机效率。
结论蒸发冷却技术已经被证明是一种高效且环保的传热技术。
这种技术可以应用于许多行业和领域，能够满足不同场景下的需求，降低能源消耗和环境影响，为人们提供更加舒适和健康的生活环境和工作环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建设工程安全理论与应用蒸发冷却式冷水机组三种应用方式的探讨王绍瑞（新疆建筑设计研究院，鸟鲁木齐，８３０００２）
【摘要】采用蒸发冷却技术冷却空气的空调方式在西北干燥地区已应用得十分广泛了，而近年蒸发冷却式冷水机组的开发与应用也日益受到专业人士的瞩目。蒸发冷却式冷水机组的出水温度低于常规冷却塔的出水温度，而又高于常规冷水机组的出水温度，因此，蒸发冷却式冷水机组的应用方式的选择应根据其自身的性能特点及建筑使用功能要求、空调对象的热、湿负荷特点来决定．本文提出了蒸发冷却式冷水机组的三种应用方式，即温湿度独立控制系统的应用方式、蒸发冷却式冷水机组与常规冷水机组串联的应用方式、蒸发冷却武冷水机组与常规冷水机组交替运行的应用方式。【关键词】蒸发冷却式冷水机组；常规冷却塔；常规冷水机组
引言’我国西北的大部分地区空气干燥，夏季空调室外计算湿球温度较低，日较差较大。在干燥地区，由于室外空气具有较低的湿球温度，利用常规冷却塔就可以获得较低温度的冷却水，而蒸发冷却式冷水机组是在常规冷却塔的基础上加以改进研制出来的一种新型冷水机组，其冷源为室外干燥空气。室外空气先经表冷器与冷却水进行湿热交换，室外空气干、湿球温度有所降低，湿球温度已有所降低的室外空气再进入冷却塔与水进行直接热湿交换，使水温降低。图１为蒸发冷却式冷水机组的原理图，图中各符号表示的含义如下：
・６４２・图１蒸发冷却式冷水机组原理图蒸发冷却式冷水机组三种应用方式的探讨Ｇ——蒸发冷却式冷水机组的冷却空气量，ｋｇ／ｈ。ｉ。——室外空气的比焓，ｋＪ／ｋｇ干空气。ｉ：——室外空气经表冷器冷却后的比焓，ｋＪ／ｋｇ干空气。ｉ。——蒸发冷却式冷水机组排出空气的比焓，ｋＪ／ｋｇ干空气。ｗ。——供给空调末端的一次冷水水流量，ｋｇ／ｈ。Ｗ：——供给机组自身表冷器的二次冷水水流量，ｋｇ／ｈ。ｔｗ．——蒸发冷却式冷水机组的出水温度，℃。ｔｗ．——蒸发冷却式冷水机组的进水温度，℃。根据图１原理图可列出蒸发冷却式冷水机组热交换方程：Ｃｗ（ｔｗ３一ｔｗｌ）Ⅳ２＝Ｇ（ｉ１一ｉ２）（１）
Ｃｗ（Ｗ１＋Ｗ２）（￡Ⅳ３一ｔⅣ１）＋Ｃｗ△Ｖ眈ｗｌ＝Ｇ（ｉ３一ｉ２）（２）
式中Ｃｗ——水的比热，ｋＪ／（ｋｇ・℃）；△Ⅳ——冷却塔内蒸发的水量，ｋｇ／ｈ。其他符号意义同前。从理论上来讲，蒸发冷却式冷水机组出水温度的极限为室外空气状态下的露点温度，而实际上由于表冷器的换热面积不可能做到无穷大，经技术、经济两方面分析比较后，目前将蒸发冷却式冷水机组的出水温度定在高于室外空气露点温度６℃左右。根据各地区室外气候条件的不同，采用蒸发冷却式冷水机组所能得到的出水温度也可能不相同，室外干球温度越高；湿球温度越低的地区，蒸发冷却式冷水机组的出水温度也越低。在乌鲁木齐地区，蒸发冷却式冷水机组具有很高的能效比，能达到１８．５左右。
１温湿度独立控制系统的应用方式为能够定量说明温湿度独立控制系统的应用情况，本文特以乌鲁木齐地区为例来加以说明，乌鲁木齐空调用室外气象参数如下：夏季大气压力：９０６７０Ｐａ
夏季空调室外计算干球温度：３４．１℃夏季空调室外计算湿球温度：１８．５℃夏季空调室外计算状态点的露点温度：１０．２℃夏季空调室外计算日较差：９．８℃根据以上参数进行设计的蒸发冷却式冷水机组的供回水温度为１６℃／Ｚｌ℃，目前该参数的冷水机组已有工程应用实例，并取得了良好的运行效果。１．１温湿度独立控制系统的基本组成温湿度独立控制系统的基本组成如下：蒸发冷却式冷水机组、室内冷却盘管系统一风机盘管或冷辐射盘管系统、二级或三级蒸发冷却式新风系统。１．２温湿度独立控制系统的特点按照温湿度独立控制原理，空调房间内的５０％左右的显热负荷由室内冷却盘管来承担，而房间内的湿负荷及其余部分的显热负荷由新风系统承担。由于室内冷却盘管只承担显热负荷，不需要盘管除湿，因而提供给室内冷却盘管的冷水温度应该略高于房间设计工况下的露点温度，使得盘管在干工况下运行。在设计过程中，室内冷却盘管承担的这部分显热・６４３・建设工程安全理论与应用冷负荷不计人房间的热湿比。新风系统中的空气处理采用二级或三级式蒸发冷却机组，先将室外空气进行间接蒸发冷却，此为等湿降温过程；然后再将空气进行直接蒸发冷却，此为绝热加湿过程，送风状态点落在房间热湿比线上。在设计过程中，房间的热湿比仅取决于新风系统承担的那部分显热负荷、潜热负荷和湿负荷。在采用温湿度独立控制系统时，空调房间的新风量应根据房间的显热冷负荷（减去室内冷却盘管承担的那部分显热负荷）和送风温差来确定，而不是依据人员需要的最小新风量标准来确定。承担空调房间显热负荷的末端装置除可用风机盘管外，也可以采用冷辐射盘管，如：冷辐射吊顶盘管和地板冷辐射盘管。由于通常情况下空调房间内的空气露点温度可以控制在１５℃以下，因而在供水温度为１６℃的情况下能保证这些末端装置在干工况下运行。新风机组的第一级冷却方式除可以采用间接蒸发冷却器外，也可以采用表冷器进行冷却，同样由蒸发冷却式冷水机组供给１６℃的冷媒水。温湿度独立控制系统理论的建立为低品位干燥空气冷源的应用开辟了一片新天地，特别是在干燥地区其灵活的应用方式及可观的节能效果必将得到最好的体现。
２蒸发冷却式冷水机组与常规冷水机组串联的应用方式
由于蒸发冷却式冷水机组的出水温度受当地气候条件的限制，不同于常规冷水机组可以有较大的选择范围，如某些地区的空凋窀外计算湿球温度偏高，利用蒸发冷却式冷水机组难以获得符合空气处理要求的出水温度时，就需要改变冷源的方式了。为了充分利用天然冷源，尽可能地减少人工冷源的使用，本文特提出一种蒸发冷却式冷水机组与常规冷水机组串联的应用方式，其系统组成及流程见图２。
图２蒸发冷却式冷水机组与常规冷水机组串联应用流程图２．１蒸发冷却式冷水机组与常规冷水机组串联的应用原理图２中所示的ｔｗ。为蒸发冷却式冷水机组的出水温度，也是常规冷水机组的进水温度；
・６４４・蒸发冷却式冷水机组三种应用方式的探讨ｔｗ。为常规冷水机组的出水温度；ｔｗ。为蒸发冷却式冷水机组的进水温度。一般情况下，常规冷水机组和蒸发冷却式冷水机组的设计进出水温差均为５℃，两机组串联使用后其冷水系统的总供回水温差为１０℃，这实际上是一个大温差小流量系统。当空调冷负荷一定时，所有冷负荷由串联的两台冷水机组来承担，当两台冷水机组两端的进出水温差相同时，即各负担５０％的空调冷负荷，通过每台冷水机组的水流量仍然是各自的单台额定流量。两台冷水机组两端的进出水温差也可以不相同，温差大的机组承担较大部分空调冷负荷；由于蒸发冷却式冷水机组的进出水温差不宜大于５℃，因此常规冷水机组的进出水温差要大于额定的５℃温差，也就是说常规冷水机组要承担更多份额的冷负荷。常规冷水机组自身也是大温差小流量运行方式。由于不同地区气候条件的差异，蒸发冷却式冷水机组的出水温度有高有低，这样其承担冷负荷的能力也就有高有低，常规冷水机组承担冷负荷的份额就要根据具体情况来定，最终靠调整常规冷水机组的进出水温差来实现。２．２蒸发冷却式冷水机组与常规冷水机组串联的应用举例以下通过两个不同地区的实例来说明蒸发冷却式冷水机组与常规冷水机组串联的冷水系统供回水温差的确定方法。例如，新疆克拉玛依地区，其空调用室外气象参数如下：夏季大气压力：９５８９０Ｐａ
夏季空调室外计算干球温度：３４．９℃夏季空调室外计算湿球温度：１９．１℃夏季空调室外计算状态点的露点温度：１０．４℃夏季空调室外计算日较差：５．６℃根据以上参数进行设计的蒸发冷却式冷水机组的供回水温度为１７℃／２２℃。当采用１７℃的冷水不能满足空调房间除湿的要求时，则可考虑采用蒸发冷却式冷水机组与常规冷水机组串联的方式。在这种串联方式中，蒸发冷却式冷水机组作为一级冷水机；而常规冷水机组作为二级冷水机，由于一级冷水机的出水温度受气候条件和机组设计工况的制约，没有人为调节的余地，而一级冷水机的出水又是二级冷水机的进水；因此能够人为调节的是常规冷水机组的出水温度，也就是说常规冷水机组的进出水温差是可以调节的。调节常规冷水机组进出水温差的目的是要保证其出水温度能够满足空气热湿处理的需要，或者说根据空气热湿处理要求合理地确定串联机组的供回水平均温度。确定了串联机组的供回水平均温度后就可以根据下式得出常规冷水机组的进出水温差：Ａｔｃ＝２（ｔｗｌ—ｔｗｅ）＋５
式中△￡。——常规冷水机组的进出水温差，℃。ｔｗ，——蒸发冷却式冷水机组的出水温度，℃。￡ｗＰ——串联机组的供回水平均温度，℃。例如，克拉玛依某空气处理过程需要平均温度为１５℃的冷水，则Ａｔ。＝２（１７—１５）＋５＝９℃；也即，常规冷水机组的出水温度为：ｔｗ。＝ｔｗ。一Ａｔ。＝１７—９＝８℃。而串联机组的总供回水温差为Ａｔ＝２２—８＝１４℃。关于常规冷水机组采用大温差小流量运行方式所带来的利与弊，已有很多论文专题论述，本文就不再赘述了。实际上蒸发冷却式冷水机组与常规冷水机组串联组成的机组也一定是大温差小流量方式，冷水系统循环泵的功率可以大大降低，节能效果更明显。・６４５・建设工程安全理论与应用蒸发冷却式冷水机组与常规冷水机组串联的系统形式其节能效果不仅体现在循环水泵上，而更主要是体现在冷源的应用方式上，是由于相当一部分空调冷负荷是由蒸发冷却式冷水机组来承担的，减少了常规冷水机组的容量，从而大大减少了人工冷源的耗电量。在克拉玛依这个实例中，常规冷水机组承担的空调冷负荷份额为Ａｔ。／Ａｔ＝９／１４＝６４．３％，△￡为串联机组的总供回水温差；而蒸发冷却式机组则承担了３５．７％的冷负荷份额。当空气处理过程需要平均温度为１６℃的冷水时，Ａｔ。一７℃，ｔｗ。一１０℃，Ａｔ＝１２℃；则常规冷水机组承担的空调冷负荷份额为Ａｔｃ／岔＝７／１２＝５８．３％；而蒸发冷却式机组承担的冷负荷份额为４１．７％。也就是说当需要的冷水温度提高时，蒸发冷却式冷水机组承担的冷负荷份额也相应提高；应在５０％左右，节能效果显而易见。下面再以兰州地区为例，来看看串联机组的节能效果。例如，甘肃兰州地区，其空调用室外气象参数如下：夏季大气压力：８４３．１ｈＰａ夏季空调室外计算干球温度：３０．５℃夏季空调室外计算湿球温度：２０．２℃夏季空调室外计算状态点的露点温度：１６．１℃夏季空调室外计算日较差；９℃根据以上参数进行设计的蒸发冷却式冷水机组的供回水温度为２０℃／２５℃。当采用２０℃的冷水不能满足空调房间处理空气的要求时，则可考虑采用蒸发冷却式冷水机组与常规冷水机组串联的方式。例如，兰州地区某空气处理过程需要平均温度为１９℃的冷水，则Ａｔ。＝２（２０—１９）＋５＝７℃；也即，常规冷水机组的出水温度为：ｔｗ：＝ｔｗ，一Ａｔｃ＝２０一７＝１３℃。而串联机组总供回水温差为Ａｔ＝２５—１３＝１２℃。在兰州地区这个实例中，常规冷水机组承担的空调冷负荷份额为Ａｔｃ／Ａｔ＝７／１２＝５８．３％，而蒸发冷却式机组则承担了４１．７％的冷负荷份额。由于兰州室外空气干、湿球温差较克拉玛依要小５．５℃，造成蒸发冷却式冷水机组的出水温度偏高，因此为提高其承担冷负荷的能力需要适当提高串联机组的供回水平均温度。２．３关于串联机组的节能效果及经济性分析
