《建筑构造》课件(第2章 墙体)
▪ 隔墙：凡不承受外力，且自身的重量由楼板或附加的小梁来 承受，一般支承在楼板或梁上，起分隔空间的作用。
▪ 填充墙：是位于框架梁柱之间的墙体。
▪ 幕墙：当墙体悬挂于框架梁柱的外侧起围护作用时，称为幕 墙。幕墙的自重由其连接固定部位的梁柱承担。位于高层建 筑外围的幕墙，虽然不承受竖向的外部荷载，，但受高空气 流影响需承受以风力为主的水平荷载，并通过与梁柱的连接 传递给框架系统。
第二节 块材墙构造
块材墙——用砂浆等胶结材料将砖、石、砌块等块材组砌而成 的墙体。
一、墙体材料
（一）常用块材
1、砖：从材料上看，有粘土砖、灰砂砖、页岩砖、粉煤灰砖、煤矸 石砖、水泥砖 。 从外观上看， 有实心砖、空心砖、多孔砖。
▪ 强度等级：MU30、MU25、MU20、MU15、MU10、 MU7.5 MU为块材强度等级符号；MU30即抗压强度平均值≥30.0N/m㎡。
筋网片，使之拉结成整体
三、墙体尺度
1、定义：墙段厚和墙段长两个方向的尺度。 2、墙厚：由块材和灰缝的尺寸组合而成的。 3、洞口尺寸：指门窗洞口，其尺寸按模数协调统一标准制定。
尺寸≤ 1000mm ，采用基本模数100mm的倍数 尺寸＞1000mm ，采用扩大模数300mm的倍数。
四、墙身的细部构造
（一）砖墙的组砌 （见图2-6） 1、定义：砖组砌是指砖块材在砌体中的排列。 2、方式：错缝搭接，使上下皮砖的垂直缝交错。 3、关键：墙体表面不能形成通缝（垂直缝处于一条线上）,使墙体的强度和
稳定性降低。 4、横缝：上下皮之间的水平灰缝。 5、竖缝：左右两块砖之间的垂直缝。
图2-6 砖墙组砌名称 （《建筑构造》教材P21页）
• 钢筋混凝土构造柱的设置原则：
1、构造柱一般加设在以下三个位置：外墙转角、内外墙交接处、 楼梯间的内墙处。
▪ 填充墙：是位于框架梁柱之间的墙体。
▪ 幕墙：当墙体悬挂于框架梁柱的外侧起围护作用时，称为幕 墙。幕墙的自重由其连接固定部位的梁柱承担。位于高层建 筑外围的幕墙，虽然不承受竖向的外部荷载，，但受高空气 流影响需承受以风力为主的水平荷载，并通过与梁柱的连接 传递给框架系统。
第二节 块材墙构造
块材墙——用砂浆等胶结材料将砖、石、砌块等块材组砌而成 的墙体。
一、墙体材料
（一）常用块材
1、砖：从材料上看，有粘土砖、灰砂砖、页岩砖、粉煤灰砖、煤矸 石砖、水泥砖 。 从外观上看， 有实心砖、空心砖、多孔砖。
▪ 强度等级：MU30、MU25、MU20、MU15、MU10、 MU7.5 MU为块材强度等级符号；MU30即抗压强度平均值≥30.0N/m㎡。
筋网片，使之拉结成整体
三、墙体尺度
1、定义：墙段厚和墙段长两个方向的尺度。 2、墙厚：由块材和灰缝的尺寸组合而成的。 3、洞口尺寸：指门窗洞口，其尺寸按模数协调统一标准制定。
尺寸≤ 1000mm ，采用基本模数100mm的倍数 尺寸＞1000mm ，采用扩大模数300mm的倍数。
四、墙身的细部构造
（一）砖墙的组砌 （见图2-6） 1、定义：砖组砌是指砖块材在砌体中的排列。 2、方式：错缝搭接，使上下皮砖的垂直缝交错。 3、关键：墙体表面不能形成通缝（垂直缝处于一条线上）,使墙体的强度和
稳定性降低。 4、横缝：上下皮之间的水平灰缝。 5、竖缝：左右两块砖之间的垂直缝。
图2-6 砖墙组砌名称 （《建筑构造》教材P21页）
• 钢筋混凝土构造柱的设置原则：
1、构造柱一般加设在以下三个位置：外墙转角、内外墙交接处、 楼梯间的内墙处。
第29讲 1A420010建筑工程项目施工进度控制方法的应用(五)(2013年新版)
标号法下面介绍一种快速求工期和确定关键线路（关键工作）的方法——标号法标号法的含义，就是在双代号网络图中标出每一个节点，以该节点为开始的工作的最早开始时间。
某综合楼工程，地下1层，地上10层，钢筋混凝土框架结构，建筑面积28500m2，某施工单位与建设单位签订了工程施工合同，合同工期约定为20个月。
施工单位根据合同工期编制了该工程项目的施工进度计划，并且绘制出施工进度网络计划如图所示(单位：月)。
图施工进度网络计划在工程施工中发生了如下事件。
事件一：因建设单位修改设计，致使工作K停工2个月；事件二：因建设单位供应的建筑材料未按时进场，致使工作H延期1个月；事件三：因不可抗力原因致使工作F停工1个月；事件四：因施工单位原因工程发生质量事故返工，致使工作M实际进度延迟1个月。
【问题】1.指出该网络计划的关键线路，并指出由哪些关键工作组成。
2.针对本案例上述各事件，施工单位是否可以提出工期索赔的要求?并分别说明理由。
3.上述事件发生后，本工程网络计划的关键线路是否发生改变?如有改变，指出新的关键线路。
4.对于索赔成立的事件，工期可以顺延几个月?实际工期是多少?答：1.用标号法标出如下图关键线路倒过来找是9、8、5、3、2、1，故关键线路是：①→②→③→⑤→⑧→⑨该网络计划的关键工作为：A、D、E、H、L2.事件一：施工单位不可提出工期索赔要求，因为该工作不影响总工期；事件二：施工单位可提出工期索赔要求，因为该工作在关键线路上，影响总工期，且属建设单位责任；事件三：施工单位不可提出工期索赔要求，因为该工作不影响总工期；事件四；施工单位不可提出工期索赔要求，因是施工单位自身责任造成的。
3.上述事件发生后，重新用标号法标注如下图所示关键线路仍然是：①→②→③→⑤→⑧→⑨，故关键线路没有发生改变。
4.对于索赔成立的事件，根据上图的标注可知，可顺延工期1个月。
实际工期计算再将M工作的2改为3，再计算一次，可知实际工期还是是21个月。

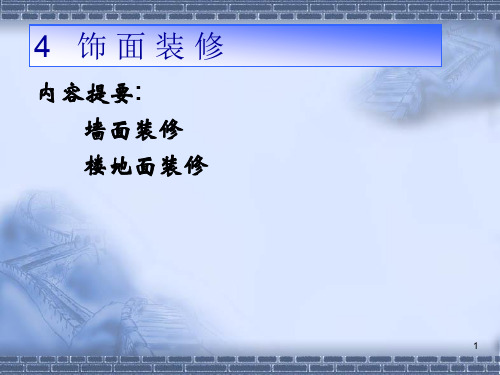

墙面地面装修PPT课件
26
石材拴挂法 石材墙面装修.swf27
（五）清水砖墙饰面装修
凡在墙体表面不做任何外加饰面的墙体称 为清水墙。
28
（六）裱糊类墙面装修
裱糊类墙面装修用于建筑内墙，是将卷材 类软质饰面装饰材料用胶粘贴到平整基层上的 装修做法。裱糊类墙体饰面装饰性强，造价较 经济，施工方法简便、效率高，饰面材料更换 方便，在曲面和墙面转折处粘贴可以获得连续 的饰面效果。
较高的场所。这里主要介绍常用的一般裱糊类墙面
装修做法。
① 墙纸； ② 墙布
30
裱糊的施工及接缝处理： 墙纸或墙布在施工前要先作浸水或润水处理， 使其发生自由膨胀变形。裱糊的顺序为先上后下、 先高后低。相邻面材可在接缝处使两幅材料重叠 20mm，用工具刀沿钢直尺进行裁切，然后将多余部 分揭去，再用刮板刮平接缝。当饰面有拼花要求时， 应使花纹重叠搭接。
在外墙面抹灰中，为施工接茬、比例划分和适应 抹灰层胀缩以及日后维修更新的需要，抹灰前，事先 按设计要求弹线分格，用素水泥浆将浸过水的小木条 临时固定在分格线上，做成引条。
一般抹灰常用的有石灰砂浆抹灰、水泥砂浆抹灰、 混合砂浆抹灰、纸筋石灰浆抹灰、麻刀石灰浆抹灰， 其构造层次见下表。
13
内墙面
外墙面 梁柱 阳台雨篷 其它
厚度 (mm) 10 10 10 10 10 10 10
水泥纸筋砂浆 1:3:4
10
水泥砂浆1:3
8
混合砂浆1:1:6 8
水泥砂浆1:3
8
5%107 胶 水 泥 刮腻子
—
混合砂浆1:1:5 10
混合砂浆1:1:4 10
水泥纸筋砂浆
1:2:4
5
水泥砂浆1:2.5 6
水泥砂浆1:2.5 8
石材拴挂法 石材墙面装修.swf27
（五）清水砖墙饰面装修
凡在墙体表面不做任何外加饰面的墙体称 为清水墙。
28
（六）裱糊类墙面装修
裱糊类墙面装修用于建筑内墙，是将卷材 类软质饰面装饰材料用胶粘贴到平整基层上的 装修做法。裱糊类墙体饰面装饰性强，造价较 经济，施工方法简便、效率高，饰面材料更换 方便，在曲面和墙面转折处粘贴可以获得连续 的饰面效果。
较高的场所。这里主要介绍常用的一般裱糊类墙面
装修做法。
① 墙纸； ② 墙布
30
裱糊的施工及接缝处理： 墙纸或墙布在施工前要先作浸水或润水处理， 使其发生自由膨胀变形。裱糊的顺序为先上后下、 先高后低。相邻面材可在接缝处使两幅材料重叠 20mm，用工具刀沿钢直尺进行裁切，然后将多余部 分揭去，再用刮板刮平接缝。当饰面有拼花要求时， 应使花纹重叠搭接。
在外墙面抹灰中，为施工接茬、比例划分和适应 抹灰层胀缩以及日后维修更新的需要，抹灰前，事先 按设计要求弹线分格，用素水泥浆将浸过水的小木条 临时固定在分格线上，做成引条。
一般抹灰常用的有石灰砂浆抹灰、水泥砂浆抹灰、 混合砂浆抹灰、纸筋石灰浆抹灰、麻刀石灰浆抹灰， 其构造层次见下表。
13
内墙面
外墙面 梁柱 阳台雨篷 其它
厚度 (mm) 10 10 10 10 10 10 10
水泥纸筋砂浆 1:3:4
10
水泥砂浆1:3
8
混合砂浆1:1:6 8
水泥砂浆1:3
8
5%107 胶 水 泥 刮腻子
—
混合砂浆1:1:5 10
混合砂浆1:1:4 10
水泥纸筋砂浆
1:2:4
5
水泥砂浆1:2.5 6
水泥砂浆1:2.5 8

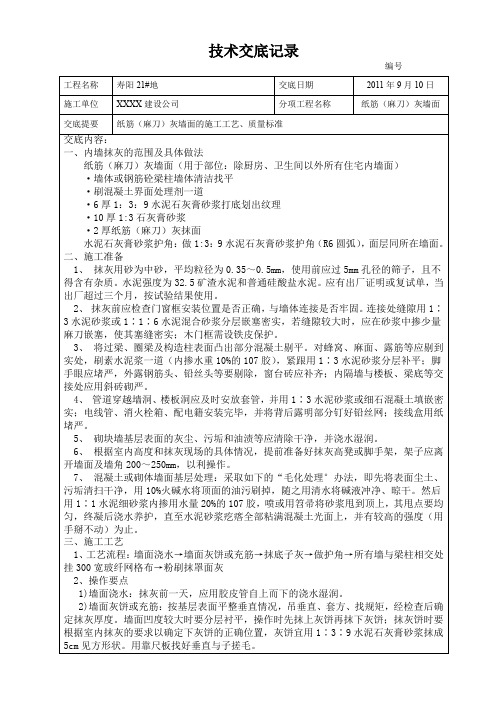

纸筋(麻刀)灰墙面技术交底讲解
