双吸泵参数

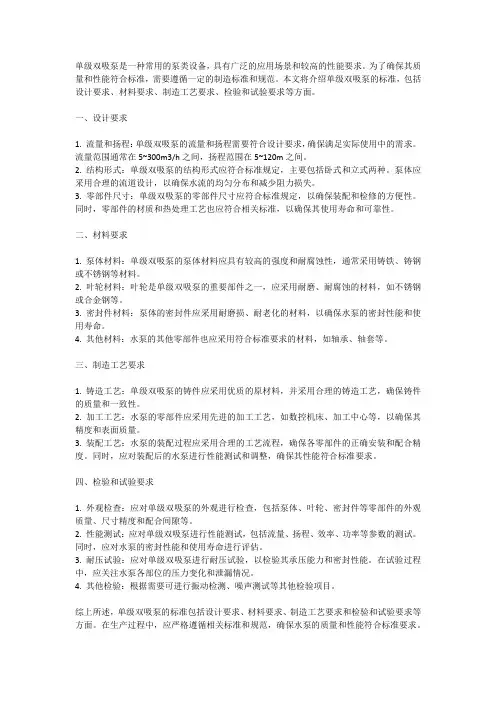

单级双吸泵标准
单级双吸泵是一种常用的泵类设备，具有广泛的应用场景和较高的性能要求。
为了确保其质量和性能符合标准，需要遵循一定的制造标准和规范。
本文将介绍单级双吸泵的标准，包括设计要求、材料要求、制造工艺要求、检验和试验要求等方面。
一、设计要求1. 流量和扬程：单级双吸泵的流量和扬程需要符合设计要求，确保满足实际使用中的需求。
流量范围通常在5~300m3/h之间，扬程范围在5~120m之间。
2. 结构形式：单级双吸泵的结构形式应符合标准规定，主要包括卧式和立式两种。
泵体应采用合理的流道设计，以确保水流的均匀分布和减少阻力损失。
3. 零部件尺寸：单级双吸泵的零部件尺寸应符合标准规定，以确保装配和检修的方便性。
同时，零部件的材质和热处理工艺也应符合相关标准，以确保其使用寿命和可靠性。
二、材料要求1. 泵体材料：单级双吸泵的泵体材料应具有较高的强度和耐腐蚀性，通常采用铸铁、铸钢或不锈钢等材料。
2. 叶轮材料：叶轮是单级双吸泵的重要部件之一，应采用耐磨、耐腐蚀的材料，如不锈钢或合金钢等。
3. 密封件材料：泵体的密封件应采用耐磨损、耐老化的材料，以确保水泵的密封性能和使用寿命。
4. 其他材料：水泵的其他零部件也应采用符合标准要求的材料，如轴承、轴套等。
三、制造工艺要求1. 铸造工艺：单级双吸泵的铸件应采用优质的原材料，并采用合理的铸造工艺，确保铸件的质量和一致性。
2. 加工工艺：水泵的零部件应采用先进的加工工艺，如数控机床、加工中心等，以确保其精度和表面质量。
3. 装配工艺：水泵的装配过程应采用合理的工艺流程，确保各零部件的正确安装和配合精度。
同时，应对装配后的水泵进行性能测试和调整，确保其性能符合标准要求。
四、检验和试验要求1. 外观检查：应对单级双吸泵的外观进行检查，包括泵体、叶轮、密封件等零部件的外观质量、尺寸精度和配合间隙等。
2. 性能测试：应对单级双吸泵进行性能测试，包括流量、扬程、效率、功率等参数的测试。
同时，应对水泵的密封性能和使用寿命进行评估。

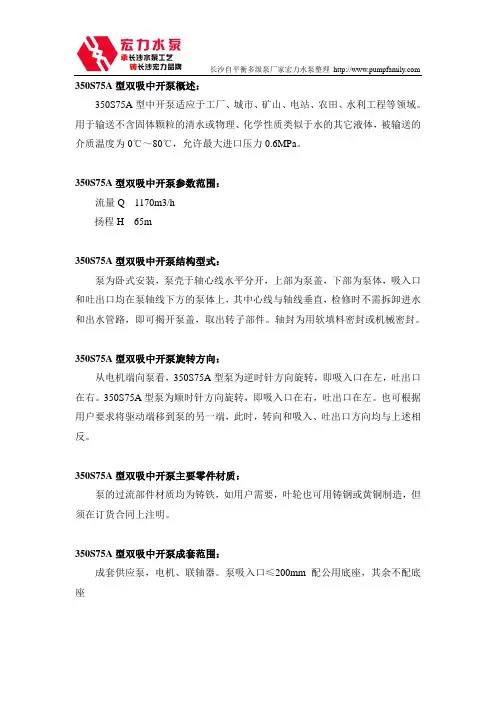

350S75A型双吸中开泵,循环泵,海水泵,双吸泵
长沙自平衡多级泵厂家宏力水泵整理 350S75A型双吸中开泵概述：
350S75A型中开泵适应于工厂、城市、矿山、电站、农田、水利工程等领域。
用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许最大进口压力0.6MPa。
350S75A型双吸中开泵参数范围：
流量Q 1170m3/h
扬程H 65m
350S75A型双吸中开泵结构型式：
泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。
轴封为用软填料密封或机械密封。
350S75A型双吸中开泵旋转方向：
从电机端向泵看，350S75A型泵为逆时针方向旋转，即吸入口在左，吐出口在右。
350S75A型泵为顺时针方向旋转，即吸入口在右，吐出口在左。
也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。
350S75A型双吸中开泵主要零件材质：
泵的过流部件材质均为铸铁，如用户需要，叶轮也可用铸钢或黄铜制造，但须在订货合同上注明。
350S75A型双吸中开泵成套范围：
成套供应泵，电机、联轴器。
泵吸入口≤200mm配公用底座，其余不配底座。

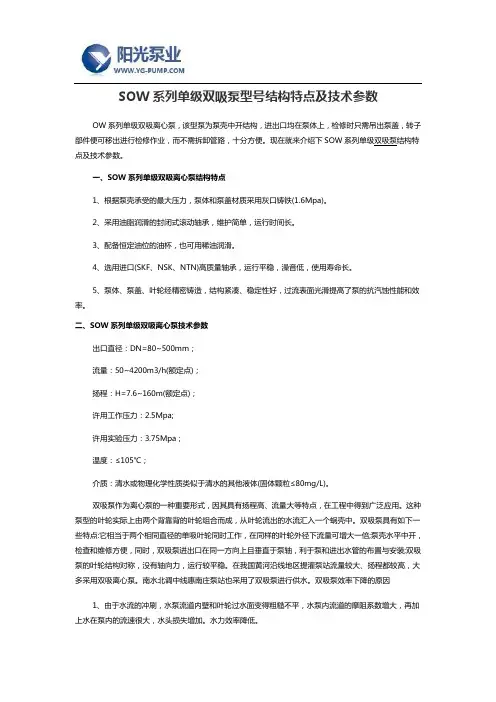

SOW系列单级双吸泵型号结构特点及技术参数
SOW系列单级双吸泵型号结构特点及技术参数OW系列单级双吸离心泵，该型泵为泵壳中开结构，进出口均在泵体上，检修时只需吊出泵盖，转子部件便可移出进行检修作业，而不需拆卸管路，十分方便。
现在就来介绍下SOW系列单级双吸泵结构特点及技术参数。
一、SOW系列单级双吸离心泵结构特点1、根据泵壳承受的最大压力，泵体和泵盖材质采用灰口铸铁(1.6Mpa)。
2、采用油脂润滑的封闭式滚动轴承，维护简单，运行时间长。
3、配备恒定油位的油杯，也可用稀油润滑。
4、选用进口(SKF、NSK、NTN)高质量轴承，运行平稳，澡音低，使用寿命长。
5、泵体、泵盖、叶轮经精密铸造，结构紧凑、稳定性好，过流表面光滑提高了泵的抗汽蚀性能和效率。
二、SOW系列单级双吸离心泵技术参数出口直径：DN=80~500mm；流量：50~4200m3/h(额定点)；扬程：H=7.6~160m(额定点)；许用工作压力：2.5Mpa;许用实验压力：3.75Mpa；温度：≤105℃；介质：清水或物理化学性质类似于清水的其他液体(固体颗粒≤80mg/L)。
双吸泵作为离心泵的一种重要形式，因其具有扬程高、流量大等特点，在工程中得到广泛应用。
这种泵型的叶轮实际上由两个背靠背的叶轮组合而成，从叶轮流出的水流汇入一个蜗壳中。
双吸泵具有如下一些特点:它相当于两个相同直径的单吸叶轮同时工作，在同样的叶轮外径下流量可增大一倍;泵壳水平中开，检查和维修方便，同时，双吸泵进出口在同一方向上且垂直于泵轴，利于泵和进出水管的布置与安装;双吸泵的叶轮结构对称，没有轴向力，运行较平稳。
在我国黄河沿线地区提灌泵站流量较大、扬程都较高，大多采用双吸离心泵。
南水北调中线惠南庄泵站也采用了双吸泵进行供水。
双吸泵效率下降的原因1、由于水流的冲刷，水泵流道内壁和叶轮过水面变得粗糙不平，水泵内流道的摩阻系数增大，再加上水在泵内的流速很大，水头损失增加。
水力效率降低。
2、由于在泵前投加药物或水质等原因，使泵壳内严重积垢或腐蚀。
24SH-19ASH型单级双吸中开泵
24SH-19ASH型单级双吸中开泵型号/参数：24SH-19A流量：3600m3/h 、 1000L/s扬程：20m转速：970r/min轴功率：231kw配带电动机：280效率：%汽蚀量：85m叶轮直径：mm进出口径：500mm出口口径：mm泵的重量：2550kg24SH-19A SH型单级双吸中开泵参考图长沙中联泵业有限公司是一家专业生产24SH-19ASH型单级双吸中开泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于24SH-19A SH型单级双吸中开泵信息请咨询长沙中联泵业有限公司！。
单级双吸式离心泵型号参数
单级双吸式离心泵型号参数一、型号介绍单级双吸式离心泵是一种常用的工业泵，广泛应用于供水、排水、冷却循环等领域。
其主要特点是具有良好的水力性能、高效率、稳定运行等优点。
二、参数说明1. 流量（Q）：单级双吸式离心泵的流量是指单位时间内通过泵的液体体积。
通常以立方米/小时或升/秒为单位进行表示。
流量的大小会直接影响到泵的工作效率以及输送能力。
2. 扬程（H）：扬程是指泵能够克服液体自身重力而将其提升到一定高度的能力。
通常以米为单位进行表示。
扬程的大小与泵的叶轮和泵的转速有关，一般来说，扬程越大，泵的功率需求也就越大。
3. 功率（P）：功率是指泵在单位时间内对液体做功的能力。
通常以千瓦或马力为单位进行表示。
功率的大小与流量和扬程有关，可以通过流量和扬程的数值来计算。
4. 出口直径（D）：出口直径是指泵的出口管道的直径，通常以毫米为单位进行表示。
出口直径的大小会直接影响到泵的流量和扬程。
5. 进口直径（d）：进口直径是指泵的进口管道的直径，通常以毫米为单位进行表示。
进口直径的大小也会对泵的流量和扬程产生一定的影响。
6. 轴功率（N）：轴功率是指泵传动轴上的总功率，通常以千瓦为单位进行表示。
轴功率的大小与泵的流量、扬程和效率有关。
7. 效率（η）：效率是指泵将输入的机械能转化为液体能量的比例。
通常以百分比的形式表示。
效率的大小与泵的流量、扬程、轴功率等因素有关，高效率的泵能够更好地实现能源的节约和效益的提高。
8. 重量（W）：重量是指泵本身的重量，通常以千克为单位进行表示。
泵的重量会影响到泵的安装和运输。
9. 转速（n）：转速是指泵的叶轮每分钟旋转的圈数，通常以转/分钟为单位进行表示。
转速的大小与泵的流量、扬程、功率等参数有关。
10. 特点：单级双吸式离心泵具有双吸入口，能够减少进口阻力，提高进口流量，同时也减小了泵体的振动和噪音。
此外，该泵还具有结构简单、维修方便等特点。
三、应用领域单级双吸式离心泵广泛应用于供水、排水、冷却循环等领域。

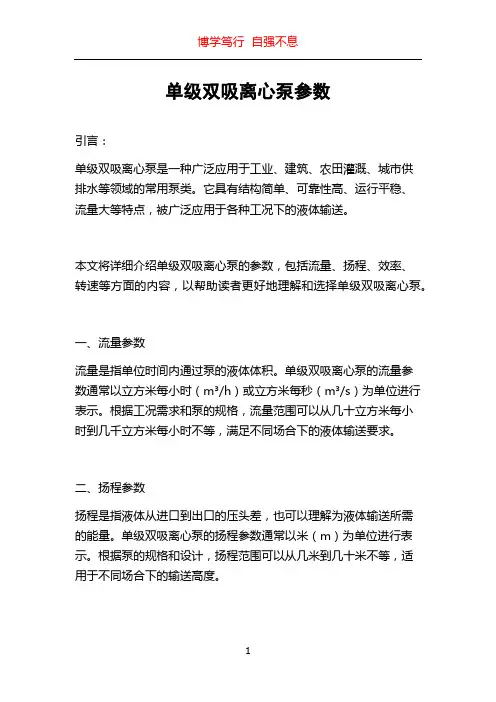

单级双吸离心泵参数
单级双吸离心泵参数引言：单级双吸离心泵是一种广泛应用于工业、建筑、农田灌溉、城市供排水等领域的常用泵类。
它具有结构简单、可靠性高、运行平稳、流量大等特点，被广泛应用于各种工况下的液体输送。
本文将详细介绍单级双吸离心泵的参数，包括流量、扬程、效率、转速等方面的内容，以帮助读者更好地理解和选择单级双吸离心泵。
一、流量参数流量是指单位时间内通过泵的液体体积。
单级双吸离心泵的流量参数通常以立方米每小时（m³/h）或立方米每秒（m³/s）为单位进行表示。
根据工况需求和泵的规格，流量范围可以从几十立方米每小时到几千立方米每小时不等，满足不同场合下的液体输送要求。
二、扬程参数扬程是指液体从进口到出口的压头差，也可以理解为液体输送所需的能量。
单级双吸离心泵的扬程参数通常以米（m）为单位进行表示。
根据泵的规格和设计，扬程范围可以从几米到几十米不等，适用于不同场合下的输送高度。
三、效率参数效率是指泵的机械能与输入能量之间的比率。
单级双吸离心泵的效率参数通常以百分比（%）表示，表示泵输送液体的效率。
高效率的泵可以将更多的能量转化为液体的压力，提高泵的使用效果。
四、转速参数转速是指泵的旋转速度，通常以每分钟转数（rpm）为单位进行表示。
单级双吸离心泵的转速参数可以从几百rpm到几千rpm不等。
不同的泵规格和工况需求会有不同的转速要求，转速可以影响泵的流量、扬程和效率等参数。
五、材质参数单级双吸离心泵的材质参数是指泵的主要构件采用的材料。
常见的材质包括铸铁、不锈钢、镍铜合金等。
不同的材质可以适应不同的液体输送要求，提供更长的使用寿命和更好的耐腐蚀性能。
六、电机功率参数电机功率是指驱动泵运转所需的电能。
单级双吸离心泵的电机功率参数通常以千瓦（kW）为单位进行表示。
电机功率与泵的流量、扬程和效率等参数相关，通常根据泵的工况要求和泵的效率选择合适的电机功率。
七、安装尺寸参数安装尺寸是指单级双吸离心泵的外形尺寸和连接尺寸。
单级双吸中开泵 选型 型号 参数
一概述S、SM、SF、SL、SY、SA、SAP、SAL、RS、XBD、XBC型泵为单级双吸水平中开式离心泵，供输送不含固体颗粒的清水或物理化学性质类似于清水的其它液体，被输送液体的温度为0摄氏度到80摄氏度。
适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程。
允许最大进口压力是0.6MPa二、产品特点S、SM、SF、SL、SY、SA、SAP、SAL、RS、XBD、XBC型泵的吸入口与吐出口均在水泵轴心线下方。
与曲线垂直成水平方向。
检修时勿需拆卸进出口水管及电动机。
泵的主要零件泵体、泵盖、叶轮、轴、轴套、双吸密封环等，其中也轮、轴套、双吸密封环为损件。
叶轮用轴套和轴套螺母固定在轴上，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力通过其自身叶片对称布置达到平衡。
双吸密封环用以减小水泵压水室的水漏回吸水室。
泵的轴封分为填料密封和机械密封两种，轴承润滑方式分干油润滑和稀油润滑两种，当泵径为800mm以下基本采用干油润滑，泵口径为800mm以上基本采用稀油润滑。
泵通过弹性联轴器与电动机联接。
S型泵是单级双吸，卧式中开离心泵。
型号意义：以150S78A为例：150——泵进口直径为150毫米S——双吸离心泵78——扬程为78米A——叶轮外径第一次切割性能范围：流量:140~13000m3/h扬程:10~134m口径:150~1200mm三、产品用途供输送清水及物理化学性质类似于水的液体。
液体最高温度不得超过80℃，适合工厂、矿山、城市、电站的给排水，农田排涝灌溉和各种水利工程(如下图）。
矿山、电站给排水、农田灌溉、工厂四、性能参数型号流量Q( m3/h)扬程H(m)转速n(r/min)功率(KW)效率η(%)汽蚀余量(NPSH)r(m)轴功率电机功率100S90 80 902950 30.1 37 65 2.5100S90A 72 75 23 30 64 2.5 150S100 160 100 59.8 75 73 3.5 150S78 160 78 45 55 73.5 3.5 150S78A 144 62 33.8 45 72 3.5 150S50 160 50 27.3 37 80 3.9 150S50A 144 40 20.9 30 75 3.9 150S50B 133 36 18.6 22 70 3.9 200S95 280 95 91.7 110 79.2 5.3 200S95A 270 75 73.5 90 75 5.3 200S63 280 63 58.3 75 82.7 5.8 200S63A 270 46 45.1 55 75 5.8 200S42 280 42 38.1 45 84.2 6 200S42A 270 36 33.1 37 80 6250S65 485 651450 109 132 78.6 3250S65A 468 54 89.4 110 77 3 250S39 485 39 61.5 75 83.6 3.2 250S39A 468 30.5 49.3 55 79 3.2 250S24 485 24 36.9 45 85.8 3.5 250S24A 414 20.3 27.6 37 83 3.5 250S14 485 14 21.5 30 85.8 3.8 250S14A 432 11 15.8 18.5 82 3.8 300S110 790 110 295.7 440 80 4300S90 790 90 242.8 315 79.6 4 300S90A 756 78 217 280 74 4 300S90B 720 67 180 220 73 4 300S58 790 58 149.9 180 84.2 4.4 300S58A 720 49 118.6 160 81 4.4 300S58B 684 43 100 132 80 4.4 300S32 790 32 79.2 110 86.8 4.6 300S32A 720 26 60.7 75 84 4.6 300S19 790 19 47 55 86.8 5.2 300S19A 720 16 39.2 45 80 5.2 300S12 790 12 30.4 37 84.8 5.5 300S12A 684 10 3.9 30 78 5.5 350S125 1260 125 534 710 80.5 5.4 350S125A 1181 112 462 630 78 5.4 350S125B 1098 96 373 500 77 5.4 350S75 1260 75 303 355 85.2 5.8 350S75A 1170 65 247 280 84 5.8 350S75B 1080 55 197 220 82 5.8 350S44 1260 44 173 220 87.5 6.3 350S44A 1116 36 131 160 84 6.3 350S26 1260 26 102 132 87.5 6.7 350S26A 1116 21.5 78.8 90 83 6.7 350S16 1260 16 64.5 75 85.3 7.1 350S16A 1044 13.4 48.8 55 48 7.1 500S98 2020 95 970 678 800 79.5 4500S98A 1872 83 540 630 78.5 4 500S98B 1746 74 452 560 78 4 500S59 2020 59 391 450 83 4.5 500S59A 1872 49 333 400 75 4.5 500S59B 1746 40 257 315 74 4.5 500S35 2020 35 219 280 88 4.8 500S35A 1746 27 151 220 85 4.8 500S22 2020 22 144.1 185 84 5.2 500S22A 1746 17 101 132 80 5.2 500S13 2020 13 86.2 110 83 5.7 600S75 3170 75 727 800 89 7.5 600S75A 2880 65 580 630 88 7.5 600S47 3170 47 465 560 88 7.5 600S32 3170 32 310 400 89 7.5 600S32A 2880 27 238 280 89 7.5 600S22 3170 22 223 280 85 7.5 600S22A 2880 18.2 168.5 200 84.5 7.5。
双吸泵参数
双吸泵参数双吸泵是一种常用的离心泵，具有吸入口和排出口分别位于泵体两侧的特点。
它能够同时从两个方向吸入液体，并将其压入出口。
双吸泵通常用于大型工业设备和供水系统中，能够处理大流量和高扬程的液体输送。
以下是一些常见的双吸泵参数，包括流量、扬程、效率、功率和转速等：1. 流量：流量是指单位时间内通过泵的液体体积。
双吸泵通常具有较大的流量范围，可以根据需求进行调节。
流量通常以立方米/小时（m³/h）或加仑/分钟（gpm）为单位进行表示。
2. 扬程：扬程是指液体从进口到出口之间的压力差。
双吸泵能够提供较高的扬程，以满足远距离输送液体或克服管道摩擦损失所需的压力。
扬程通常以米（m）或英尺（ft）为单位进行表示。
3. 效率：效率是指将输入功率转化为有用输出功率的比例。
对于双吸泵来说，效率取决于设计和运行条件。
高效的双吸泵能够最大限度地减少能量损失，并提供更好的性能。
效率通常以百分比（%）表示。
4. 功率：功率是指泵所需的电力或机械力来提供液体输送所需的能量。
双吸泵通常需要较大的功率，以应对大流量和高扬程要求。
功率通常以千瓦（kW）或马力（HP）为单位进行表示。
5. 转速：转速是指泵轴旋转一周所需的时间。
双吸泵通常具有较低的转速，以提供稳定和可靠的运行。
转速通常以每分钟转数（rpm）为单位进行表示。
双吸泵参数与具体应用密切相关，不同行业和工艺要求可能会有不同的参数要求。
在选择和设计双吸泵时，需要考虑以下因素：1. 流量需求：根据液体输送系统的流量需求确定双吸泵的流量范围。
2. 扬程要求：根据输送液体所需的压力差确定双吸泵的扬程范围。
3. 效率要求：根据能源消耗和性能要求确定双吸泵的效率水平。
4. 功率限制：根据供电条件和设备容量确定双吸泵的功率范围。
5. 转速限制：根据液体特性和设备要求确定双吸泵的转速范围。
在实际应用中，还需要考虑其他因素，如材料选择、密封方式、噪音水平、维护要求等。
这些因素将影响双吸泵的性能、可靠性和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双吸泵参数
1. 引言
双吸泵是一种常用的离心泵，广泛应用于工业领域中。
它具有双吸口，能够同时从两个方向吸入液体，并将其送入出口。
在本文中，我们将详细介绍双吸泵的参数，包括流量、扬程、效率等。
2. 流量参数
流量是指单位时间内通过泵的液体体积。
对于双吸泵来说，其流量可以分为理论流量和实际流量两种。
2.1 理论流量
理论流量是指在无摩擦、无泄漏和无阻力情况下，根据几何尺寸计算得出的流量。
对于双吸泵来说，理论流量可以通过以下公式计算：
Q = π * D^2/4 * n
其中，Q表示理论流量，D表示叶轮直径，n表示转速。
2.2 实际流量
实际流量是指考虑到摩擦、泄漏和阻力等因素后得到的真实流量。
实际流量与理论流量之间存在一定的差异。
在实际应用中，我们需要根据特定工况条件下的实际流量来选择合适的双吸泵。
3. 扬程参数
扬程是指液体在泵中被提升的高度。
对于双吸泵来说，扬程可以分为总扬程和静扬程两种。
3.1 总扬程
总扬程是指液体从吸入口到出口所需克服的总高度差。
在实际应用中，我们需要考虑到液体在管道中的摩擦损失和阻力等因素，以确定合适的总扬程。
3.2 静扬程
静扬程是指液体在泵内没有流动时，从吸入口到出口所需克服的高度差。
静扬程可以通过以下公式计算：
Hs = H1 + H2 + H0
其中，Hs表示静扬程，H1表示进口压力高度，H2表示出口压力高度，H0表示进出口之间的垂直距离。
4. 效率参数
效率是指泵转换输入功率和输出功率之间的比例关系。
对于双吸泵来说，效率可以分为机械效率和水力效率两种。
4.1 机械效率
机械效率是指泵转换输入功率和输出功率之间的比例关系。
机械效率可以通过以下公式计算：
ηm = Pout / Pin * 100%
其中，ηm表示机械效率，Pout表示输出功率，Pin表示输入功率。
4.2 水力效率
水力效率是指泵转换输入水力能量和输出水力能量之间的比例关系。
水力效率可以通过以下公式计算：
ηh = (H1 - H2) / H1 * 100%
其中，ηh表示水力效率，H1表示进口压力高度，H2表示出口压力高度。
5. 其他参数
除了上述流量、扬程和效率参数外，双吸泵还有一些其他重要的参数需要考虑。
5.1 叶轮直径
叶轮直径是指双吸泵叶轮的最大直径。
叶轮直径的选择与流量有关，较大的叶轮直径通常意味着更大的流量。
5.2 转速
转速是指双吸泵叶轮旋转一周所需的时间。
转速与流量、扬程等参数密切相关。
5.3 功率
功率是指泵所需的输入功率。
根据实际应用需求和工况条件，我们需要选择合适的功率。
6. 结论
双吸泵参数是选择和设计双吸泵的重要依据。
在实际应用中，我们需要根据具体需求和工况条件来确定合适的流量、扬程、效率等参数。
通过合理选择参数，可以提高双吸泵的性能和效率，满足工业生产的需求。
