心电图机导联位置123
心电图机导联位置知识讲解
心电图机导联位置AHA/AAMI导联线的识别（AHA----American Heart Association，美国心脏学会）（AAMI----Association for the Advancement of Medical Instrumentation，美国医疗器械促进协会）12导联心电图的颜色顺序及位置-------注：V2、C2（五导联胸导电极片V位置）18导联心电图的颜色顺序及位置--------口诀：红黄绿棕黑紫，手和胸一样，左脚绿右脚黑。
PS：脚上可以接反，但是手上不能接反！心电图的导联分为肢体导联和胸导联。
颜色顺序分别如下：肢体导联：黄色：左上肢红色：右上肢绿色：左下肢黑色：右下肢注：肢体导联有个记忆方式红配黑。
黄配绿。
在操作的时候一定不要搞错了。
胸导联：V1：红色在体表的位置：胸骨右缘第四肋间V2：黄色在体表的位置：胸骨左缘第四肋间V3：绿色在体表的位置：V2,V4连线的中点V4：褐色在体表的位置：左锁骨中线第五肋间V5：黑色在体表的位置：左腋前线与V4同水平V6：紫色在体表的位置：左腋中线与V4导联同一水平一般情况下只用做6个胸导联，记忆胸导联有个方法，就是以乳头为界，最关键位置找到V1后面就好办了。
V7：红色在体表的位置：腋后线V8：黄色在体表的位置：肩胛中线与4，5，6水平V9：蓝色在体表的位置：脊柱旁线ICE导联线的识别(ICE—International Electro-technical Commission，国际电工委会)（普遍适用的常规12导联）黑白棕红绿心电监护仪的导线位置是相对的，也就是说位置相对移一点是不要紧的，例如RA贴在右手臂上一样也会出心电图。
如果是按以下位置贴的话效果是最好的：白线：右锁骨中线与第2肋间之交点（RA）；黑线：左锁骨中线与第2肋间之交点（LA)；红线：左下腹（LL）；绿线：右下腹（RL）；棕线（C）：（这六种指的是测六个位置的胸电极，即在测量时，贴电极时，贴V或CLA是left arm 左胳膊左腿应该还有一个心电导联是心电监护仪检测项目心率心律呼吸次数血压血氧饱和度多参数心电监护仪一般多参数监护仪上面就是这些参数~至于跳动的图线就是波形~具体的要对照上面的解释来看~监护仪屏幕一般会有不同的显示模式~有的是把所有的参数都用波形显示~有的是用数字代表~...不同的波形对应不同的参数~心电监护也有可能波形全部显示导联采集到的心脏电生理信号而不是其他参数~这个要看到底是什么模式表现的~通常使用心电监护仪时用几个电极？各个电极放在什么位置有三导联、五导联、十二导联的。
心电图电极安放位置及颜色对应
心电图电极安放位置及颜色对应心电图（Electrocardiogram，简称ECG）作为一种常用的检查手段，可以通过测量心脏的电活动来评估心脏功能和心律。
心电图电极的正确安放位置以及颜色对应是进行心电图检查时必须注意的要点。
本文将介绍心电图电极的位置及颜色对应，以帮助读者更好地理解心电图的解读过程。
一、心电图电极位置心电图电极分为四个部分，即四肢电极、胸前导联电极、健康监护仪三种电极。
下面将逐一介绍各部位电极的安放位置。
1. 四肢电极四肢电极共有三个，分别是右手（RH）、左手（LH）、左脚（LL）电极。
右手电极：位于右手腕的内侧，距离手骨突尖约2.5厘米处。
左手电极：位于左手腕的内侧，距离手骨突尖约2.5厘米处。
左脚电极：位于左脚踝的内侧，具体位置是在突出的踝骨上方。
2. 胸前导联电极胸前导联电极是用来观察心脏在不同角度的电活动的，共有六个电极，分别是V1、V2、V3、V4、V5、V6。
这里将逐一介绍各个导联电极的位置。
V1导联电极：位于第四肋间距右缘，胸骨左缘的第四肋间空隙。
V2导联电极：位于第四肋间距左缘，胸骨右缘的第四肋间空隙。
V3导联电极：位于V2导联电极和V4导联电极的连线延长线上，即胸骨左缘的第五肋间空隙。
V4导联电极：位于V3导联电极和V5导联电极的连线延长线上，即胸骨左缘的第五肋间空隙。
V5导联电极：位于V4导联电极和V6导联电极的连线延长线上，即腋前中线的第五肋间空隙。
V6导联电极：位于左腋窝纵行线和左腋中线的下侧，即腋前中线的第五肋间空隙。
3. 健康监护仪电极健康监护仪电极是用来监测心电图的设备，通常采用贴在胸部的方式。
安放位置需要注意以下几点：a. 在左右锁骨中线附近，约离心脏4-6厘米。
b. 贴于胸腔正中线的第二肋间或第四肋间空隙。
以上就是心电图电极的位置安放。
二、心电图电极颜色对应心电图电极颜色的对应通常采用国际通用的标准，下面将逐一介绍各个电极颜色对应的含义。
1. 右臂电极：红色右臂电极颜色设定为红色，代表“红”色代表正极。
心电图标准导联位置
心电图标准导联位置心电图（Electrocardiogram，简称ECG）是一种通过记录心脏电活动的图形来反映心脏功能的检查方法。
而心电图标准导联位置的确定对于心电图的准确性和可靠性至关重要。
下面我们将详细介绍心电图标准导联位置的确定方法。
首先，我们需要了解心电图标准导联的位置。
心电图标准导联包括四肢导联和胸导联。
四肢导联由I、II、III、aVR、aVL、aVF六个导联组成，而胸导联由V1、V2、V3、V4、V5、V6六个导联组成。
每个导联都对应着特定的电极位置，正确的电极贴位是获得准确心电图的前提。
确定心电图标准导联位置的方法如下：1. 四肢导联的贴位：I导联，将左臂电极贴在左臂内侧，右臂电极贴在右臂内侧；II导联，将左腿电极贴在左腿内侧，右臂电极贴在右臂内侧；III导联，将左腿电极贴在左腿内侧，右臂电极贴在右臂内侧；aVR导联，将右臂电极贴在右臂内侧，左腿电极贴在左腿内侧；aVL导联，将左臂电极贴在左臂内侧，左腿电极贴在左腿内侧；aVF导联，将右腿电极贴在右腿内侧，左腿电极贴在左腿内侧。
2. 胸导联的贴位：V1导联，将V1电极贴在第四肋间隙右缘；V2导联，将V2电极贴在第四肋间隙左缘；V3导联，将V3电极贴在V2电极和V4电极之间的位置；V4导联，将V4电极贴在第五肋间隙锁骨中线的位置；V5导联，将V5电极贴在V4电极和V6电极之间的位置；V6导联，将V6电极贴在第五肋间隙腋中线的位置。
以上是心电图标准导联位置的确定方法，正确的导联位置是获得准确心电图的基础。
在进行心电图检查时，医务人员应严格按照上述方法确定导联位置，并确保电极贴位牢固、皮肤清洁干燥，以避免因电极脱落或接触不良导致的心电图信号干扰，影响检查结果的准确性。
总之，心电图标准导联位置的确定对于心电图检查的准确性至关重要。
只有在正确的导联位置下，才能获得准确、可靠的心电图结果，为医生进行临床诊断提供重要依据。
希望本文介绍的心电图标准导联位置确定方法能够对相关人员有所帮助，提高心电图检查的准确性和可靠性。

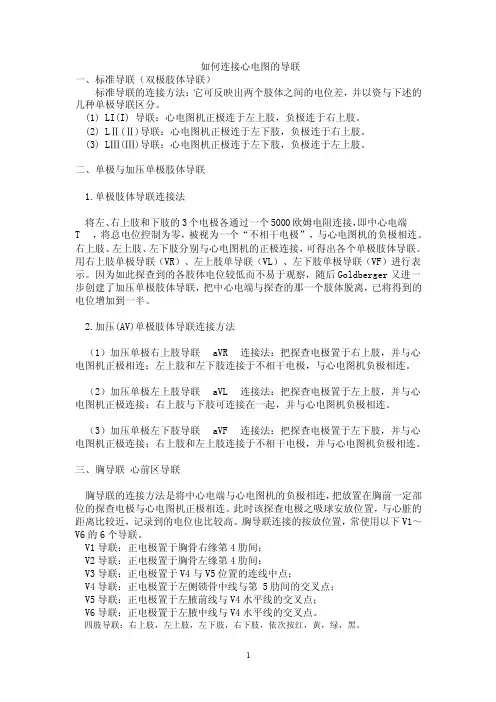

如何连接心电图的导联
如何连接心电图的导联一、标准导联（双极肢体导联）标准导联的连接方法：它可反映出两个肢体之间的电位差，并以资与下述的几种单极导联区分。
(1) LI(I) 导联：心电图机正极连于左上肢，负极连于右上肢。
(2) LⅡ(Ⅱ)导联：心电图机正极连于左下肢，负极连于右上肢。
(3) LⅢ(Ⅲ)导联：心电图机正极连于左下肢，负极连于左上肢。
二、单极与加压单极肢体导联1.单极肢体导联连接法将左、右上肢和下肢的3个电极各通过一个5000欧姆电阻连接，即中心电端 T ，将总电位控制为零，被视为一个“不相干电极”，与心电图机的负极相连。
右上肢、左上肢、左下肢分别与心电图机的正极连接，可得出各个单极肢体导联。
用右上肢单极导联（VR）、左上肢单导联（VL）、左下肢单极导联（VF）进行表示。
因为如此探查到的各肢体电位较低而不易于观察，随后Goldberger又进一步创建了加压单极肢体导联，把中心电端与探查的那一个肢体脱离，已将得到的电位增加到一半。
2.加压(AV)单极肢体导联连接方法（1）加压单极右上肢导联 aVR 连接法：把探查电极置于右上肢，并与心电图机正极相连；左上肢和左下肢连接于不相干电极，与心电图机负极相连。
（2）加压单极左上肢导联 aVL 连接法：把探查电极置于左上肢，并与心电图机正极连接；右上肢与下肢可连接在一起，并与心电图机负极相连。
（3）加压单极左下肢导联 aVF 连接法：把探查电极置于左下肢，并与心电图机正极连接；右上肢和左上肢连接于不相干电极，并与心电图机负极相连。
三、胸导联心前区导联胸导联的连接方法是将中心电端与心电图机的负极相连，把放置在胸前一定部位的探查电极与心电图机正极相连。
此时该探查电极之吸球安放位置，与心脏的距离比较近，记录到的电位也比较高。
胸导联连接的按放位置，常使用以下V1～V6的6个导联。
V1导联：正电极置于胸骨右缘第4肋间；V2导联：正电极置于胸骨左缘第4肋间；V3导联：正电极置于V4与V5位置的连线中点；V4导联：正电极置于左侧锁骨中线与第 5肋间的交叉点；V5导联：正电极置于左腋前线与V4水平线的交叉点；V6导联：正电极置于左腋中线与V4水平线的交叉点。
心电图机导联位置
AHA/AAMI导联线的识别（AHA----American Heart Association，美国心脏学会）（AAMI----Association for the Advancement of Medical Instrumentation，美国医疗器械促进协会）12导联心电图的颜色顺序及位置-------注：V2、C2（五导联胸导电极片V位置）18导联心电图的颜色顺序及位置--------口诀：红黄绿棕黑紫，手和胸一样，左脚绿右脚黑。
PS：脚上可以接反，但是手上不能接反！心电图的导联分为肢体导联和胸导联。
颜色顺序分别如下：肢体导联：黄色：左上肢红色：右上肢绿色：左下肢黑色：右下肢注：肢体导联有个记忆方式红配黑。
黄配绿。
在操作的时候一定不要搞错了。
胸导联：V1：红色在体表的位置：胸骨右缘第四肋间V2：黄色在体表的位置：胸骨左缘第四肋间V3：绿色在体表的位置：V2,V4连线的中点V4：褐色在体表的位置：左锁骨中线第五肋间V5：黑色在体表的位置：左腋前线与V4同水平V6：紫色在体表的位置：左腋中线与V4导联同一水平一般情况下只用做6个胸导联，记忆胸导联有个方法，就是以乳头为界，最关键位置找到V1后面就好办了。
V7：红色在体表的位置：腋后线V8：黄色在体表的位置：肩胛中线与4，5，6水平V9：蓝色在体表的位置：脊柱旁线ICE导联线的识别(ICE—International Electro-technical Commission，国际电工委会) （普遍适用的常规12导联）黑白棕红绿心电监护仪的导线位置是相对的，也就是说位置相对移一点是不要紧的，例如RA贴在右手臂上一样也会出心电图。
如果是按以下位置贴的话效果是最好的：白线：右锁骨中线与第2肋间之交点（RA）；黑线：左锁骨中线与第2肋间之交点（LA)；红线：左下腹（LL）；绿线：右下腹（RL）；棕线（C）：（这六种指的是测六个位置的胸电极，即在测量时，贴电极时，贴V或C胸电极时，只RA是right arm 右胳膊 RL是right leg 右腿LA是left arm 是left leg 左腿应该还有一个心电导联是心电监护仪检测项目心率心律呼吸次数血压血氧饱和度多参数心电监护仪一般多参数监护仪上面就是这些参数~至于跳动的图线就是波形~具体的要对照上面的解释来看~监护仪屏幕一般会有不同的显示模式~有的是把所有的参数都用波形显示~有的是用数字代表~...不同的波形对应不同的参数~心电监护也有可能波形全部显示导联采集到的心脏电生理信号而不是其他参数~这个要看到底是什么模式表现的~通常使用心电监护仪时用几个电极？各个电极放在什么位置有三导联、五导联、十二导联的。
二心电图导联和课件
操作较为复杂，需要专业人员操作， 且由于电极片粘贴在胸部，可能会对 患者的活动造成一定限制。
3导联心电图的组成
心电图机
电极
用于记录心脏电活动的设备，具有放 大和记录功能。
粘贴在人体表面的金属片，用于捕捉 心脏电信号。
导联线
连接心电图机与电极的线路，具有传 导心脏电信号的作用。
3导联心电图的连接方法
评估治疗效果
通过心电图导联，医生可 以评估心脏疾病的治疗效 果，以及判断病情的进展 和预后。
12导联心电图的组成
6个肢体导联
包括Ⅰ、Ⅱ、Ⅲ、aVR、 aVL、aVF导联，分别测量 左右臂、左右腿的电位差。
6个胸导联
包括V₁至V₆导联，用于记 录心脏不同部位的电位变化。
电源导联
为心电图机提供电源的导 联，通常与机器的负极相连。
课件制作中需要注意的问题
保持内容准确
注重交互性
考虑学习者差异
定期更新
确保课件内容准确无误， 避免误导学生。
增强课件的交互性，提 高学生的学习兴趣和参
与度。
针对不同学习者的需求 和水平，设计不同难度
的课件。
随着医学技术的不断进 步，定期更新课件内容，
保持其时效性。
04
心电图导联课件制作
课件制作的目的和意义
辅助教学
通过制作心电图导联课件，教师 可以更生动、形象地展示心电图 导联的相关知识和技能，提高教
学效果。
方便学习
学生可以通过课件随时随地进行 学习，不受时间和地点的限制，
提高学习效率。
促进知识传播
课件可以方便地分享和传播，促 进心电图导联知识的普及和应用。
课件制作的方法和步骤
收集素材
心电图导联和导联轴
包括：V1、V2、V3、V4、V5、V6 标准十二导联系统
Einthoven创立的双极肢体 导联心电图（3导联心电图）
一直沿用了整整26年
III导联 左上肢 (-) vs.左下肢 (+)
II导联 (+)
右上肢 (-) vs. 左下肢
I 导联 左上肢 (+) vs. 右上肢 (-)
加压单极肢体导联
(Augmented Unipolar Limb Lead)
right arm/RA 右上肢 left arm/LA 左上肢 left foot/LF 左下肢
aVR导联 :右上肢 (+) to [LA & LF] (-) aVL导联 :左上肢 (+) to [RA & LF] (-) aVF导联 :左下肢 (+) to [RA & LA] (-)
导联
V1 V2 V3 V4 V5隙 V2与V4的中点 左锁骨中线与5肋间隙交点 V4水平与腋前线交点 V4水平与腋中线交点
心电图胸导
V1
V2
V3
联线
V4
V5
V6
监护心电图 食管心电图
心内心电图
动态心电图
导联轴(lead axis)：
某一导联正负电极之间假想的联线，称为该
导联的导联轴。
Einthoven等边三角 形学说
肢体导联的导联轴与六轴系统
back
”
back
202X
二、心电图导 联和导联轴
单击此处添加文本具体内容，简明扼要地 阐述你的观点
1
导联(lead)
ECG
按统一规定的位置及 连接线路安放电极并 通过导联线与心电图 机电流计的正负极相 连，这种记录心电图 的电路连接方法。
心电图机导联位置
AHA/AAMI导联线的识别（AHA----American Heart Association，美国心脏学会）（AAMI----Association for the Advancement of Medical Instrumentation，美国医疗器械促进协会）12导联心电图的颜色顺序及位置-------注：V2、C2（五导联胸导电极片V位置）18导联心电图的颜色顺序及位置--------口诀：红黄绿棕黑紫，手和胸一样，左脚绿右脚黑。
PS：脚上可以接反，但是手上不能接反！心电图的导联分为肢体导联和胸导联。
颜色顺序分别如下：肢体导联：黄色：左上肢红色：右上肢绿色：左下肢黑色：右下肢注：肢体导联有个记忆方式红配黑。
黄配绿。
在操作的时候一定不要搞错了。
胸导联：V1：红色在体表的位置：胸骨右缘第四肋间V2：黄色在体表的位置：胸骨左缘第四肋间V3：绿色在体表的位置：V2,V4连线的中点V4：褐色在体表的位置：左锁骨中线第五肋间V5：黑色在体表的位置：左腋前线与V4同水平V6：紫色在体表的位置：左腋中线与V4导联同一水平一般情况下只用做6个胸导联，记忆胸导联有个方法，就是以乳头为界，最关键位置找到V1后面就好办了。
V7：红色在体表的位置：腋后线V8：黄色在体表的位置：肩胛中线与4，5，6水平V9：蓝色在体表的位置：脊柱旁线ICE导联线的识别(ICE—International Electro-technical Commission，国际电工委会) （普遍适用的常规12导联）黑白棕红绿心电监护仪的导线位置是相对的，也就是说位置相对移一点是不要紧的，例如RA贴在右手臂上一样也会出心电图。
如果是按以下位置贴的话效果是最好的：白线：右锁骨中线与第2肋间之交点（RA）；黑线：左锁骨中线与第2肋间之交点（LA)；红线：左下腹（LL）；绿线：右下腹（RL）；棕线（C）：（这六种指的是测六个位置的胸电极，即在测量时，贴电极时，贴V或C胸电极时，RA是right arm 右胳膊RL是right leg 右腿LA是left arm 左胳膊是left leg 左腿应该还有一个心电导联是心电监护仪检测项目心率心律呼吸次数血压血氧饱和度多参数心电监护仪一般多参数监护仪上面就是这些参数~至于跳动的图线就是波形~具体的要对照上面的解释来看~监护仪屏幕一般会有不同的显示模式~有的是把所有的参数都用波形显示~有的是用数字代表~...不同的波形对应不同的参数~心电监护也有可能波形全部显示导联采集到的心脏电生理信号而不是其他参数~这个要看到底是什么模式表现的~通常使用心电监护仪时用几个电极？各个电极放在什么位置有三导联、五导联、十二导联的。
心电导联通用标准
心电导联通用标准主要包括肢体导联和胸前导联。
肢体导联分为标准肢体导联和加压肢体导联，胸前导联分为V1-V6导联。
具体位置如下：
1. 标准肢体导联：
- I导联：左上肢红色电极
- II导联：左上肢黄色电极
- III导联：左下肢黑色电极
- aVR导联：右上肢红色电极
- aVL导联：左上肢黄色电极
- aVF导联：左下肢绿色电极
2. 加压肢体导联：
- aVR导联：右腕部红色电极
- aVL导联：左腕部黄色电极
- aVF导联：左足部绿色电极
3. 胸前导联（V1-V6）：
- V1导联：胸骨右缘第4肋间
- V2导联：胸骨左缘第4肋间
- V3导联：V2和V4导联连线的中点
- V4导联：左侧锁骨中线与第5肋间相交处
- V5导联：左腋前线，与V4导联在同一水平处
- V6导联：左腋中线，与V4、V5导联在同一水平
为了获得更准确的心电图，确保胸前导联的位置准确非常重要。
这些导联的位置应根据具体情况进行调整，以保证心电图的标准化。
心电图标准导联
心电图标准导联心电图是一种通过记录心脏电活动的方法，它可以帮助医生诊断心脏疾病。
在心电图中，标准导联是一种常用的记录方式，它包括Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF六个导联。
每个导联都有其特定的记录位置和方向，下面我们来详细了解一下心电图标准导联的特点和意义。
首先，Ⅰ、Ⅱ、Ⅲ三个导联是基础导联，它们记录了心脏电活动的水平方向。
其中Ⅰ导联是将左手腕电极和右手腕电极相连，记录左右方向的心脏电活动；Ⅱ导联是将左腿电极和右手腕电极相连，记录下上方向的心脏电活动；Ⅲ导联是将左腿电极和左手腕电极相连，记录下右方向的心脏电活动。
这三个导联的组合可以帮助医生了解心脏电活动的水平方向，从而判断心脏是否存在异常。
其次，aVR、aVL、aVF三个导联是前面提到的基础导联的组合导联，它们记录了心脏电活动的垂直方向。
aVR导联是将右手腕电极和左腿电极相连，记录心脏电活动的上方向；aVL导联是将左手腕电极和左腿电极相连，记录心脏电活动的左上方向；aVF导联是将左腿电极和右腿电极相连，记录心脏电活动的下方向。
这三个导联的组合可以帮助医生了解心脏电活动的垂直方向，进一步判断心脏的功能状态。
总的来说，心电图标准导联的记录方式是非常重要的，它可以帮助医生全面地了解患者的心脏电活动情况，从而做出准确的诊断和治疗方案。
因此，我们在进行心电图检查时，一定要注意保持良好的记录条件，确保导联的连接正确，信号清晰，以便医生能够准确地分析和判断。
同时，对于医生来说，也要充分理解和掌握心电图标准导联的特点和意义，以提高诊断的准确性和可靠性。
在临床实践中，心电图标准导联已经成为一种常规的检查手段，它不仅可以用于心脏疾病的诊断，还可以用于评估心脏手术的效果，监测心脏病人的病情变化等。
因此，对于医护人员来说，掌握心电图标准导联的知识是非常重要的，它可以帮助他们更好地开展临床工作，提高诊断和治疗的水平。
综上所述，心电图标准导联是一种非常重要的心电图记录方式，它对于诊断心脏疾病、评估心脏功能等方面具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
心电图机十二导联分别接在什么位置12导联位置：红黄黑绿分别夹在左腕、右腕、右踝、左踝v1：胸骨右缘第四肋间 v2：胸骨左缘第四肋间v3：v2与v4连线的中点 v4：左锁骨中线与第5肋间交点处v5：左腋前线与v4同一水平 v6：左腋中线与v4同一水平v7：左腋后线与v4同一水平 v8：脊柱旁与v4同一水平18导联心电图的颜色顺序及位置口诀：红黄绿棕黑紫，手和胸一样，左脚绿右脚黑。
PS：脚上可以接反，但是手上不能接反！心电图的导联分为肢体导联和胸导联。
颜色顺序分别如下：肢体导联：红色：右上肢黑色：右下肢黄色：左上肢绿色：左下肢注：肢体导联有个记忆方式红配黑。
黄配绿。
在操作的时候一定不要搞错了。
胸导联：V1：红色在体表的位置：胸骨右缘第四肋间V2：黄色在体表的位置：胸骨左缘第四肋间V3：绿色在体表的位置：V2,V4连线的中点V4：褐色在体表的位置：左锁骨中线第五肋间V5：黑色在体表的位置：左腋前线与V4同水平V6：紫色在体表的位置：左腋中线与V4导联同一水平一般情况下只用做6个胸导联，记忆胸导联有个方法，就是以乳头为界，最关键位置找到V1后面就好办了。
V7：红色在体表的位置：腋后线V8：黄色在体表的位置：肩胛中线与4，5，6水平V9：蓝色在体表的位置：脊柱旁线心电监护仪导联线的五个颜色分别在身上的哪几个部位黑白棕红绿心电监护仪的导线位置是相对的，也就是说位置相对移一点是不要紧的，例如RA贴在右手臂上一样也会出心电图。
如果是按以下位置贴的话效果是最好的：白线（RA）：右锁骨中线与第2肋间之交点；黑线（LA) ：左锁骨中线与第2肋间之交点；红线（LL）：左下腹；绿线（RL）：右下腹；棕线（C）：C1 胸骨右缘第4肋间C2 胸骨左缘第4肋间C3 C2与C4两点连线之中点C4 锁骨中线与第5肋间之交点C5 左腋前线与V4同一水平之交点C6 左腋中线与V4同一水平之交点这六种指的是测六个位置的胸电极，即在测量时贴电极时，贴V或C胸电极时，只贴c1-c6其中之一。
对角安放白色电极（RA）和红色电极（LL）以便获得最佳呼吸波。
应避免将肝区和心室置于呼吸电极的连线上，这样可以避免或减少心脏搏动和脉动血流产生的伪差，这对于新生儿监护非常重要。
心电监护仪的导联RA，LA，RL，LL是些什么单词的缩写RA是right arm 右胳膊LA是left arm 左胳膊RL是right leg 右腿LL是left leg 左腿应该还有一个心电导联是V 是胸部导联心电监护仪都能检测哪些项目心率心律呼吸次数血压血氧饱和度什么是多参数心电监护仪HR/PR代表心率和脉率NIBP代表无创血压~而IBP就是有创的SpO2代表血氧饱和度RESP代表呼吸频率TEMP代表体温一般多参数监护仪上面就是这些参数~至于跳动的图线就是波形~具体的要对照上面的解释来看~监护仪屏幕一般会有不同的显示模式~有的是把所有的参数都用波形显示~有的是用数字代表~...不同的波形对应不同的参数~心电监护也有可能波形全部显示导联采集到的心脏电生理信号而不是其他参数~这个要看到底是什么模式表现的~通常使用心电监护仪时用几个电极？各个电极放在什么位置有三导联、五导联、十二导联的。
五个的最常用。
电极上面有字母的，接的时候注意下。
R是右，L是左，A是上肢，L是下肢，V是中间RA即为右上肢，LA LL RL同样道理；V贴胸部就行了。
做心电图检查肢体导联放置位置一般来说，右上肢是红色导联线，左上肢是黄色导联线，左下肢是绿色，右下肢是黑色．心电图的123和avr导联分别对应的是什么位置I和avl对应心脏高侧壁，II、III、avf对应的是心脏下壁。
V1V2V3对应的是心脏前壁。
肋缘,负极置于左锁骨下窝内1/3,主要用于检测左室下壁的心肌缺血改变;4.CM2或CM3导联：正极置于V2或V3的位置,负极置于右锁骨下窝中1/3处.怀疑患者有冠状动脉痉挛或变异性心绞痛时,联合选用CM3和Mavf导联.无关电极可置于胸部的如何部位,一般置于右胸第五肋间腋前线或胸骨下段中部. 心电图检查中的“肢体导联低电压”是什么意思肢导联低电压：是由肺气肿严重，心脏被含气量较多的肺脏包围，使导电电阻增大，出现QRS波群低电压，低电压在一定程度上反映了肺气肿的严重情况心电图检查ⅡⅢaⅤF导联ST段压低是什么意思ST段代表心室除极终了到心室复极开始的一短暂时间。
正常人在等电位线上，但亦可轻度偏移，下移亦称压低，如果心电图上出现两个或两上以上的相邻ST段（你有三个导联，且有一对相邻）压低大于1mm，提示心肌缺血。
正常年轻人出现ST段压低，首先考虑近期较劳累。
心电图提示有心肌缺血，常见于冠心病、心肌炎、心肌损害等，但也可以因为精神情绪因素引发。
•肢6导联:I左手+--右手-II左足+--右手-III左足+--左手-AVR右手+--左手、左足-AVL左手+--右手、左足-AVF左足+--右手、左手-胸12导联V1胸骨右缘第4肋间--左手、左足、右手V2胸骨左缘第4肋间--左手、左足、右手V3 V2、V4间--左手、左足、右手V4左肋骨中线第5肋间--左手、左足、右手V5左腋前线V4水平--左手、左足、右手V6左腋中线V4水平--左手、左足、右手V7左腋后线V4水平--左手、左足、右手V8左肩胛骨线V4水平--左手、左足、右手V9左脊旁线V4水平--左手、左足、右手V3R、V4R、V5R、V6R：V3、V4、V5、V6右胸的对应位置--左手、左足、右手过目不忘：巧记心电图１．宽：室早２．窄，特别不齐：房颤３．窄，相对不齐：房早４．慢，窄，齐：窦缓５．不快不慢：正常６．窦性心动过速：快．窄．齐，心率１００－１５０次／分７．室上性心动过速：快．窄．齐，心率１５０－２５０次／分阵发性室上性心动过速：突发突止８．三度房室传导阻滞：宽，慢（一个ｐ也放不响）以上是看ＱＲＳ波９．左室肥大：看Ｖ５．Ｖ６Ｒ波高（高于５格），Ｖ１Ｓ波深１０．右室肥大：看Ｖ１Ｒ波高于Ｓ波，Ｖ５．Ｖ６Ｒ波不及Ｓ波１１．心梗：找出ＱＳ波就可以上是看高低导联V1胸骨右缘第4肋间(红)V2胸骨左缘第4肋间(黄)V3在V2和V4之间(绿)V4左锁骨中线与第5肋间相交处(棕)V5左腋前线V4水平处(黑V6左腋中线V4水平处(紫1，正常心电图：不用说了,它有可能是把那几个波和导联都斩一段下来,每一个波给你3个周期,分成几行给你看,要注意2，左心室肥大:只要看V5大于5格,也是上下纵的5格3，右心室肥大:只要看V1大于2格,是上下纵的2格4，心房颤动,所有的P--P,Q--Q,R--R,S--S,T--T都没规律,也就是乱七八糟,5，窦性心动过缓:每个心动周期都大于5个格(是左右横的格)6，窦性心动过速:每个心动周期都小于3个格(是左右的格)7，房性期前收缩:前面几个正常的波,接着一个波提前(注意：这个波的pQRSt形状是正常的,只是提前罢了),接下去又是正常的波8，室性期前收缩:前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波9，典型心肌缺血：V456的ST段下移10，急性心肌梗死：Q波增宽+ST段弓背向上抬高，注意：前壁看V123456;后壁看Ⅱ，Ⅲ，aVF快速目测判断心电图的经验白话心电图只为帮助考生克服对心电图学习的畏难情绪，迅速通过考试，所以难免有所简化。
本篇内容与学术无关。
内容正在更新中1、正常心电图此主题相关图片如下：2、窦性心动过速此主题相关图片如下：3、窦性心动过缓此主题相关图片如下：4、房性期前收缩---特点：各个波形正常，但是节律不一致。
此主题相关图片如下：5、室性期前收缩---特点：出现宽大畸形的QRS 波，T波与主波方向相反此主题相关图片如下：6、阵发性室上性心动过速---特点：与窦性心动过速有点相似，但是频律更快一些，在150-250次/分之间。
在电视节目中反映抢救危重病人时常常用此图来衬托紧张的气氛。
此主题相关图片如下：7、阵发性室性心动过速---特点：没有正常波形，可见宽大畸形的QRS波及深的T波，有点象拉开的弹簧一样一圈一圈的。
此主题相关图片如下：8、房颤---特点：P波消失，代之以大小不等、形状各异的f 波。
此主题相关图片如下：9、房扑---特点：P波消失，代之以大小、形状相同的F 波。
此主题相关图片如下：10、II度I型房室传导阻滞---特点：P-R间期逐渐延长，至QRS 波发生一次脱落，周而复始出现。
此主题相关图片如下：11、II度II型房室传导阻滞---特点：P-R间期固定不变，QRS 波自动发生一次脱落，周而复始出现。
此主题相关图片如下：12、III度房室传导阻滞---特点：各个波形正常，但P波的节律与QRS 波的节律没有联系，各自维持自己的节律。
此图P 波130次/分；QRS 波只有42次/分。
此主题相关图片如下：13、左、右心室肥厚---特点：心电图对右心肥大的诊断敏感性较差。
通常以QRS波群电压增高为标准。
此主题相关图片如下：14、典型心肌缺血---特点：ST段水平形或下斜形压低大于0.1mv或抬高0.3mv。
此主题相关图片如下：15、急性心肌梗死---特点：早期：首先T波高大，ST段抬高与高耸直立T波相连。
急性期：出现异常Q波，ST段弓背向上抬高，高耸直立T波开始降低并倒置。
近期： ST段基本恢复至等电位线，T波由倒置逐渐变浅。
陈旧期： ST-T恢复正常，残留坏死Q 波。
此主题相关图片如下：各波形态改变对应的意义及代表的疾病一、-P波增宽,见于：·二尖瓣狭窄或关闭不全; ·冠心病；·高血压；·急性左心衰；·房内传导阻滞；·心房梗死；二、-P波增高，见于：·肺源性心脏病；·横位心；·高血压、冠心病；·二尖瓣病变；·交界性心律；三、-P波形态变化，见于：·房性心律游走；·多源性房性早搏（房早）或房性心动过速（房速）；·房性并行心律合并房性融合波；·双重心房心律等。
四、-P-R间期改变，见于；·Ⅰ度房室传导阻滞：见于心肌炎；·迷走张力增高；·房性早搏（房早）；·交界性心律；·不完全性干扰性房室脱节、Ⅱ度Ⅰ型房室传导阻滞。
五、-P-R段偏移，见于：·心房梗死；·心房复极波明显，可使P-R段压低。
六、-P-R段不等，见于；·完全性干扰性房室脱节；·Ⅱ度Ⅰ型房室传导阻滞。
七、-QRS波高电压，见于：·左、右心室肥大；·左、右束支传导阻滞；·预激综合征；·室内差异性传导；·室性早搏（室早）、室性逸搏、室性融合波等。
