电场、恒定电流测试卷
高考物理 月刊专版 专题8 电场和恒定电流测试2
电场和恒定电流1. 关于闭合电路，下列说法中正确的是A.闭合电路中，电流总是从电势高的地方流向电势低的地方B.闭合电路中，电源的路端电压越大，电源的输出功率就越大C.闭合电路中，电流越大，电源的路端电压就越大D.闭合电路中，外电阻越大，电源的路端电压就越大2. 用电动势为E、内阻为r的电源对外电路供电，下列判断中正确的是①电源短路时，路端电压为零，电路电流达最大值②外电路断开时，电路电压为零，路端电压也为零③路端电压增大时，流过电源的电流一定减小④路端电压增大时，电源的效率一定增大A.①B.①③C.②④D.①③④3.一太阳能电池板，测得它的开路电压为800 mV，短路电流为40 mA，若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是A.0.10 VB.0.20 VC.0.30 VD.0.40 V4.（2002年全国高考理科综合能力试题）在如图所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r0，设电流表A的读数为I，电压表V 的读数为U0，当R5的滑动触点向图中a端移动时，A.I变大，U变小B.I变大，U变大C.I变小，U变大D.I变小，U变小5.如图1—30—2所示，直线A为电源的U—I图线，直线B为电阻R的U—I图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是A.4 W、8 WB.2 W、4 WC.4 W、6 WD.2 W、3 W6.如图所示，电源E的电动势为3.2 V，电阻R的阻值为30 Ω，小灯泡L的额定电压为3.0 V，额定功率为4.5 W，当电键S接位置1时，电压表的读数为3 V，那么当电键S 接到位置2时，小灯泡L的发光情况是A.很暗，甚至不亮B.正常发光C.比正常发光略亮D.有可能被烧坏7.如图1—30—4所示的电路中，闭合电键S后，灯L1和L2都正常发光，后来由于某种故障使灯L2突然变亮，电压表读数增加，由此推断，这故障可能是A.L1灯灯丝烧断B.电阻R2断路C.电阻R2短路D.电容器被击穿短路8.如图所示，直线OAC为某一直流电源的总功率P总随电流I变化的图线.抛物线OBC 为同一直流电源内部热功率P r随电流I变化的图线.若A、B的横坐标为1 A，那么AB线段表示的功率等于A.1 WB.3 WC.2 WD.2.5 W9.在如图所示的电路中，R1、R2为定值电阻，R3为可变电阻，电源的电动势为E，内阻为r .设电流表A的读数为I，电压表V的读数为U .当R3滑动触点向图中a端移动，则A.I变大，U变小B.I变大，U变大C.I变小，U变大D.I变小，U变小10.调整如图所示电路的可变电阻R的阻值，使电压表V的示数增大ΔU，在这个过程中A.通过R1的电流增加，增加量一定等于ΔU/R1B.R2两端的电压减小，减少量一定等于ΔUC.通过R2的电流减小，但减少量一定小于ΔU/R2D.路端电压增加，增加量一定等于ΔU11.如图所示是一个由电池、电阻R与平行板电容器组成的串联电路，在增大电容器两极板间距离的过程中A.电阻R中没有电流B.电容器的电容变小C.电阻R中有从a流向b的电流D.电阻R中有从b流向a的电流12.某闭合电路的路端电压U随外电阻R变化的图线如图1—30—6所示，则电源的电动势为_______，内电阻为_______，当U=2 V时，电源的输出功率为_______.13.在如图所示的电路中，电源的内阻不可忽略不计，已知R1=10 Ω，R2=8 Ω.S与1连接时，电流表的示数为0.2 A；将S切换到2时，可以确定电流表的读数范围是_______.14.如图所示，电路中电阻R1=8 Ω，R2=10 Ω，R3=20 Ω，电容器电容C=2 μF，电源电动势E=12 V，内电阻r不计，开关S闭合，当滑动变阻器的阻值R由2 Ω变至22 Ω的过程中，通过A2的电荷量是_______，A1的读数变化情况是_______（选填“增大”“减小”“先增后减”“先减后增”）.15.如图所示的电路中，电池的电动势E=9.0 V，内电阻r=2.0 Ω，固定电阻R1=1.0 Ω，R2为可变电阻，其阻值在0～10 Ω范围内调节，问：取R2=______时，R1消耗的电功率最大.取R2=_______时，R2消耗的电功率最大.16.如图所示，变阻器R2的最大电阻是10 Ω，R3=5 Ω，电源的内电阻r=1 Ω，当电键S闭合，变阻器的滑片在中点位置时，电源的总功率为16 W，电源的输出功率为12 W.此时电灯R1正常发光，求：（1）电灯阻值R1是多少?（设R1阻值恒定不变）（2）当电键S断开时，要使电灯正常工作，应使变阻器的电阻改变多少?17.（12分）如图1—30—11所示的电路中，电源由6个电动势E0=1.5 V、内电阻r0=0.1 Ω的电池串联而成；定值电阻R1=4.4 Ω，R2=6 Ω，R2允许消耗的最大电功率为P m=3. 375 W，变阻器开始接入电路中的电阻R3=12 Ω，求：（1）开始时通过电池的电流多大?电源的输出功率多大?（2）要使R2实际消耗的功率不超过允许的最大值，可变电阻R3的取值范围是什么?18.（12分）“加速度计”作为测定物体加速度的仪器，已被广泛地应用于飞机、潜艇、导弹、航天器等装置的制导中，如图所示是“应变式加速度计”的原理图.支架A、B固定在待测系统上，滑块穿在A、B间的水平光滑杆上，并用轻弹簧固接于支架A上，其下端的滑动臂可在滑动变阻器上自由滑动.随着系统沿水平方向做变速运动，滑块相对于支架发生位移，并通过电路转换为电信号从1、2两接线柱输出.已知滑块质量为m，弹簧劲度系数为k，电源电动势为E，内电阻为r，滑动变阻器总阻值R=4r，有效总长度为L.当待测系统静止时，滑动臂P位于滑动变阻器的中点，且1、2两接线柱输出的电压U0=0.4E.取AB方向为参考正方向.（1）写出待测系统沿AB方向做变速运动的加速度a与1、2两接线柱间的输出电压U间的关系式.（2）确定该“加速度计”的测量范围. 参考答案1.D2.D3.D4.D5.C 从图中可知E =3 V ，图线A 和图线B 的交点是电源和电阻R 构成电路的工作点，因此P 出=UI =4 W ，P 源=EI =6 W.6.A S 接1时，由E =U +Ir 得r =2 Ω.R L =U 额2/P 额=2 Ω，故S 接2时，U L =rR EL +· R L =1.6 V ＜3.0 V ，故灯很暗，此时电路中电流I ′=0.8 A ，有可能超过电源的额定电流，使电源烧毁导致灯不亮.7.B8.C P AB =P A -P B .表示电源的输出功率.C 点表示电源处于短路状态，P 源=P 内. 9.D 10.AC 11.BC12.3.0 V;1 Ω;2.0 W 13.0.2 A ＜I 2＜0.25 A.I 2=)821(2.0)(2112rR r R r I R r E ++=++=+A ，而0＜r ＜∞，从而可确定I 2的范围.14.1.28×10-5C;减小15.0;3.0 Ω.当R L =0时，电路中电流最大，R 1消耗的电功率最大；电源进行等效变换，保持电源电动势E 不变，将固定电阻R 1归并到内电路，等效内电阻r ′=r +R 1，当R 2=R 1+r 时，电源输出功率最大.16.（1）2.5 Ω;（2）1.5 Ω17.（1）1 A 8.4 W;（2）0≤R 3≤30 Ω，第（2）问可将R 1归为内电路，利用等效电源进行处理.18.（1）设待测系统沿AB 方向有加速度a ，则滑块将左移x ，满足kx =ma ，此时U 0-U =r R R E +'，而R ′=LrxR L x 4=.故有 a =mEU E kL mEr r R U U kL 4)4.0(54))((0-=+-.（2）当待测系统静止时，滑动臂P 位于滑动变阻器的中点，且1、2两接线柱输出的电压U 0=0.4E ，故输出电压的变化范围为0≤U ≤2U 0，即0≤U ≤0.8E ，结合（1）中导出的a 与U 的表达式，可知加速度计的测量范围是-m kL 2≤a ≤mkL2.。
恒定电流测试卷

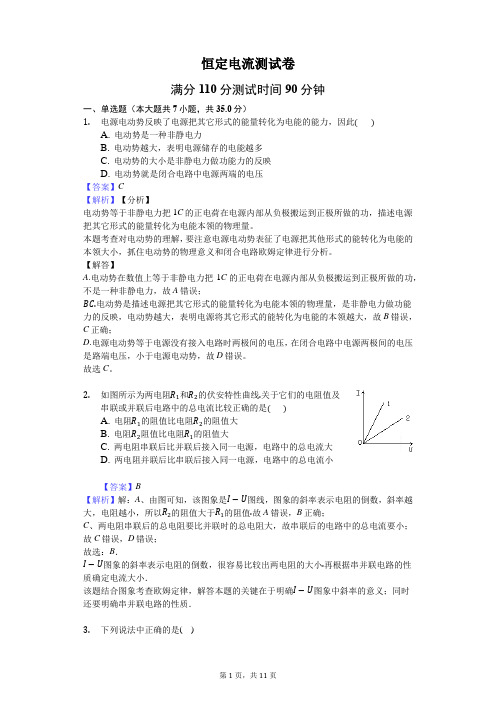

恒定电流测试卷满分110分测试时间90分钟一、单选题（本大题共7小题，共35.0分）1.电源电动势反映了电源把其它形式的能量转化为电能的能力，因此()A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压【答案】C【解析】【分析】电动势等于非静电力把1C的正电荷在电源内部从负极搬运到正极所做的功，描述电源把其它形式的能量转化为电能本领的物理量。
本题考查对电动势的理解，要注意电源电动势表征了电源把其他形式的能转化为电能的本领大小，抓住电动势的物理意义和闭合电路欧姆定律进行分析。
【解答】A.电动势在数值上等于非静电力把1C的正电荷在电源内部从负极搬运到正极所做的功，不是一种非静电力，故A错误；BC.电动势是描述电源把其它形式的能量转化为电能本领的物理量，是非静电力做功能力的反映，电动势越大，表明电源将其它形式的能转化为电能的本领越大，故B错误，C正确；D.电源电动势等于电源没有接入电路时两极间的电压，在闭合电路中电源两极间的电压是路端电压，小于电源电动势，故D错误。
故选C。
2.如图所示为两电阻R1和R2的伏安特性曲线.关于它们的电阻值及串联或并联后电路中的总电流比较正确的是()A. 电阻R1的阻值比电阻R2的阻值大B. 电阻R2阻值比电阻R1的阻值大C. 两电阻串联后比并联后接入同一电源，电路中的总电流大D. 两电阻并联后比串联后接入同一电源，电路中的总电流小【答案】B【解析】解：A、由图可知，该图象是I−U图线，图象的斜率表示电阻的倒数，斜率越大，电阻越小，所以R2的阻值大于R1的阻值.故A错误，B正确；C、两电阻串联后的总电阻要比并联时的总电阻大，故串联后的电路中的总电流要小；故C错误，D错误；故选：B．I−U图象的斜率表示电阻的倒数，很容易比较出两电阻的大小.再根据串并联电路的性质确定电流大小．该题结合图象考查欧姆定律，解答本题的关键在于明确I−U图象中斜率的意义；同时还要明确串并联电路的性质．3.下列说法中正确的是( )A. 由R=U可知，电阻与电压、电流都有关系IB. 由R=ρl可知，电阻只与导体的长度和横截面积有关系SC. 各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而减小D. 所谓超导现象，就是当温度降低到接近绝对零度的某个临界温度时，导体的电阻率突然变为零的现象【答案】D【解析】【分析】导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关；还受温度的影响；与导体中的电流、导体两端的电压大小无关。
恒定电流测试卷
恒定电流单元测试卷1姓名：___________班级：___________一、选择题：（标单选的题，只有一个答案正确。
标多选的题，有多个答案正确）1.（单选）对电流概念的正确理解是 （ ）A ．通过导体的横截面的电量越多，电流越大B ．单位时间内通过导体横截面的电量越大，电流越大C ．电流有方向，它是一个矢量D ．电流的方向就是电荷移动的方向2.（单选）下列说法中正确的是( )A ．电流的方向就是电荷移动的方向B ．在一直流电源的外电路上，电流的方向是从电源正极流向负极C ．电流都是由电子的移动形成的D ．电流是有方向的量，所以是矢量3.（单选）有a 、b 、c 、d 四个电阻，它们的U —I 关系如图所示，则图中 电阻最大的是（ ）A ．aB ．bC ．cD ．d4.(单选)有三个电阻，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω，现把它们并联起来接入电路，则通过它们的电流之比为I1∶I2∶I3是( )A ． 6∶4∶3B ．3∶4∶6C ．2∶3∶4D ．4∶3∶25、(单选)三个10Ω的电阻串联后与理想电表连接如图所示，将A 、B 接在10V 的电源上，则表V1 、V2 、A 的示数为（ ）A 、310V 、310V 、31AB 、10V 、10V 、1AC 、10V 、0V 、1AD 、0V 、10V 、31A6、(单选)在下列四组用电器中，属于纯电阻用电器的一组是( )A ．电风扇和电动机B ．白炽灯和电烙铁C ．洗衣机和电冰箱D ．电解槽和电吹风7、（单选）两个电阻分别标有“1A，4W”和“2A，1W”，则它们的电阻之比为（）A．2:1 B． 16:1 C． 4:1 D． 1:168.(单选)将标有“220V 100W”的灯泡接在电压为110V的电路中，灯泡的实际功率是(不考虑温度对电阻的影响)A. 20W B . 25W C. 50W D. 100W9.（单选）一根导线电阻为10Ω，把他对折起来，电阻为（）A．5 Ω B． 4ΩC． 2.5Ω D．2 Ω10.（单选）通过一个导体电流是5A,经过4min通过该导体一个截面的电量是( ) A．20C B．50CC．1200C D．2000C11、（多选）如图电路中，电压UAB=9V，电阻R1消耗的功率P1=15W，R2的电流I2=2A，R3=2Ω，则可得（）A、电阻R1=0.2ΩB、电阻R1=0.6ΩC、电阻R2=2ΩD、电阻R2=3Ω12、（多选）如图所示，一个有3 V和30 V两种量程的电压表，表头内阻为15 Ω，满偏电流为1 mA，则有关R1、R2的阻值正确的是（）A．R1为3000Ω B．R1为2985Ω C．R2为27000Ω D．R2为30000Ω13、阻值较大的电阻R1和R2串联后，接入电压U恒定的电路，如图所示，现用同一电压表依次测量R1与R2的电压，测量值分别为U1和U2，则（）14、如图所示，L1 、L2是两个规格不同的灯泡，当他们如图所示连接时，恰好都能正常发光。
电场 恒定电流综合练习题(1)

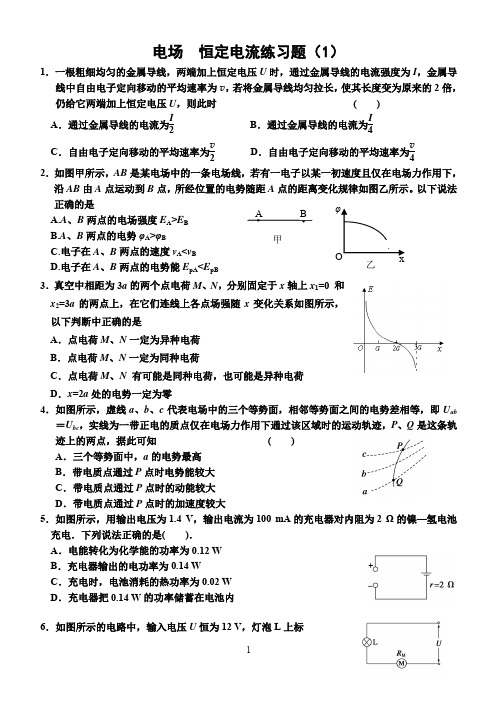

电场 恒定电流练习题（1）1．一根粗细均匀的金属导线，两端加上恒定电压U 时，通过金属导线的电流强度为I ，金属导线中自由电子定向移动的平均速率为v ，若将金属导线均匀拉长，使其长度变为原来的2倍，仍给它两端加上恒定电压U ，则此时 ( )A ．通过金属导线的电流为I 2B ．通过金属导线的电流为I 4C ．自由电子定向移动的平均速率为v 2D ．自由电子定向移动的平均速率为v 42．如图甲所示，AB 是某电场中的一条电场线，若有一电子以某一初速度且仅在电场力作用下，沿AB 由A 点运动到B 点，所经位置的电势随距A 点的距离变化规律如图乙所示。
以下说法正确的是A.A 、B 两点的电场强度E A >E BB.A 、B 两点的电势φA >φBC.电子在A 、B 两点的速度v A <v BD.电子在A 、B 两点的电势能E pA <E pB 3．真空中相距为3a 的两个点电荷M 、N ，分别固定于x 轴上x 1=0 和x 2=3a 的两点上，在它们连线上各点场强随x 变化关系如图所示，以下判断中正确的是A ．点电荷M 、N 一定为异种电荷B ．点电荷M 、N 一定为同种电荷C ．点电荷M 、N 有可能是同种电荷，也可能是异种电荷D ．x =2a 处的电势一定为零4．如图所示，虚线a 、b 、c 代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab ＝U bc ，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P 、Q 是这条轨迹上的两点，据此可知 ( )A ．三个等势面中，a 的电势最高B ．带电质点通过P 点时电势能较大C ．带电质点通过P 点时的动能较大D ．带电质点通过P 点时的加速度较大5．如图所示，用输出电压为1.4 V ，输出电流为100 mA 的充电器对内阻为2 Ω的镍—氢电池充电．下列说法正确的是( )．A ．电能转化为化学能的功率为0.12 WB ．充电器输出的电功率为0.14 WC ．充电时，电池消耗的热功率为0.02 WD ．充电器把0.14 W 的功率储蓄在电池内6．如图所示的电路中，输入电压U 恒为12 V ，灯泡L 上标甲 乙 · · A B O φx有“6 V 、12 W ”字样，电动机线圈的电阻R M ＝0.50 Ω.若灯泡恰能正常发光，以下说法中正确的是 ( )A ．电动机的输入功率为12 WB ．电动机的输出功率为12 WC ．电动机的热功率为2.0 WD ．整个电路消耗的电功率为22 W7．如图所示，一带电荷量为q 的带电粒子以一定的初速度由P 点射入匀强电场，入射方向与电场线垂直．粒子从Q 点射出电场时，其速度方向与电场线成30°角．已知匀强电场的宽度为d ，P 、Q 两点的电势差为U ，不计重力作用，设P 点的电势为零．则下列说法正确的是( )．A ．带电粒子在Q 点的电势能为－UqB ．带电粒子带负电C ．此匀强电场的电场强度大小为E ＝23U 3d D ．此匀强电场的电场强度大小为E ＝3U 3d8．来自质子源的质子(初速度为零)，经一加速电压为800 kV 的直线加速器加速，形成电流强度为1 mA 的细柱形质子流．已知质子电荷量e ＝1.60×10－19 C ．这束质子流每秒打到靶上的个数为________．假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距L 和4L 的两处，各取一段极短的相等长度的质子流，其中的质子数分别为n 1和n 2，则n 1∶n 2＝________.9．用电流传感器和电压传感器可测干电池的电动势和内电阻．改变电路的外电阻，通过电压传感器和电流传感器测量不同工作状态的路端电压和电流，输入计算机，自动生成U －I 图线，由图线得出电动势和内电阻．(1)记录数据后，打开“坐标绘图”界面，设x 轴为“I ”，y 轴为“U ”，点击直接拟合，就可以画出U －I 图象，得实验结果如图17甲所示．根据图线显示，拟合直线方程为：________，测得干电池的电动势为______V ，干电池的内电阻为______Ω.(2)现有一小灯泡，其U －I 特性曲线如图乙所示，若将此小灯泡接在上述干电池两端，小灯泡的实际功率是多少？(简要写出求解过程；若需作图，可直接画在方格图中．)。
静电场与恒定电流测试题
静电场与恒定电流测试题1．带负电的粒子在某电场中仅受静电力作用，能分别完成以下两种运动：①在电场线上运动，②在等势面上做匀速圆周运动．该电场可能由( )A ．一个带正电的点电荷形成B ．一个带负电的点电荷形成C ．两个分立的带等量负电的点电荷形成D ．一带负电的点电荷与带正电的无限大平板形成2．如图所示 ，把一个架在绝缘支架上的枕形导体放在正电荷形成的电场中．导体处于静电平衡时，下列说法正确的是( )A ．A 、B 两点场强相等，且都为零B ．A 、B 两点场强不相等C ．感应电荷产生的附加电场E A <E BD ．当电键S 闭合时，电子从大地沿导线向导体移动 3．如图所示，图线1表示的导体电阻为R 1，图线2表示的导体的电阻为R 2，则下列说法正确的是 （ ） A R 1：R 2 =1：3 B R 1：R 2 =3：1 C 将R 1与R 2串联后接于电源上，则电流比I 1：I 2=1：3D 将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：34．(2009年高考北京理综卷)某静电场的电场线分布如图所示，图中P 、Q 两点的电场强度的大小分别为E P 和E Q ，电势分别为φP 和φQ ，则( )A ．E P >E Q ，φP >φQB ．E P >E Q ，φP <φQC ．E P <E Q ，φP >φQD ．E P <E Q ，φP <φQ5．(2010年连云港高二检测)A 、B 是一条电场线上的两个点，一带负电的微粒仅在电场力作用下以一定初速度从A 点沿电场线运动到B 点，其速度—时间图象右图所示．则这一电场可能是下图中的()6．(2011年太原市高三诊断考试)带电粒子射入一固定的带正电的点电荷Q 的电场中，沿图中实线轨迹从a 运动到b ，a 、b 两点到点电荷Q 的距离分别为r a 、r b (r a ＞r b )，b 为运动轨迹上到Q 的最近点，不计粒子的重力，则可知( )A ．运动粒子带负电B ．b 点的场强大于a 点的场强C ．a 到b 的过程中，电场力对粒子不做功D ．a 到b 的过程中，粒子动能和电势能之和保持不变7．(2009年高考全国卷Ⅱ)图中虚线为匀强电场中与场强方向垂直的等间距平行直线，两粒子M 、N 质量相等，所带电荷的绝对值也相等．现将M 、N 从虚线上的O 点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a 、b 、c 为实线与虚线的交点，已知O 点电势高于c 点．若不计重力，则( )A ．M 带负电荷，N 带正电荷B ．N 在a 点的速度与M 在c 点的速度大小相同C ．N 在从O 点运动至a 点的过程中克服电场力做功D ．M 在从O 点运动至b 点的过程中，电场力对它做的功等于零(第3题)8．在如右图所示的电路中，电源电动势为E ，内电阻为r ，闭合开关S ，待电流达到稳定后，电流表示数为I ，电压表示数为U ，电容器C 所带电荷量为Q .将滑动变阻器的滑动触头P 从图示位置向a 端移动一些，待电流达到稳定后，则与P 移动前相比( )A ．U 变小B ．I 变小C ．Q 不变D ．Q 减小9．(2011年金溪一中高二月考)如图所示，A 、B 、C 、D 为匀强电场中相邻的等势面，一个电子垂直经过等势面D 时的动能为20 eV ，经过等势面C 时的电势能为－10 eV ，到达等势面B 时的速度恰好为零，已知相邻等势面间的距离为5 cm ，不计电子的重力，下列说法中正确的是( )A ．C 等势面的电势为10 VB ．匀强电场的场强为200 V/mC ．电子再次经过D 等势面时，动能为10 eVD ．电子的运动是匀变速曲线运动10. 如图所示，电灯L 标有“4V，1W”的字样，滑动变阻器R 总电阻为50Ω，当滑片P 滑至某位置时，L 恰好正常发光，此时电流表示数为0.45A ，由于外电路某处发生故障，电灯L 突然熄灭，此时电流表示数为0.5A ，电压表示数为10V ．若导线完好，电路中各处接触良好，电表均为理想电表，则下列判断正确的是（ ）A ．发生的故障是断路B ．发生的故障是短路C ．电源的电动势为12.5V 、内阻为0.5ΩD ．发生故障前，滑动变阻器接入电路的阻值为20Ω11．经过精确校准的电压表V 1和V 2，分别用来测定如图所示电路中R 两端a 、b 间的电压，读数依次为12.7V 和12.3V ，则 （ ）A ．a 、b 间的实际电压应大于12.7VB 、a 、b 间的实际电压应小于12.3VC 、电压表V 1的内阻大于V 2的内阻D 、电压表V 1的内阻小于V 2的内阻12．如图10—5所示，直线OAC 为某一直流电源的总功率P 总随电流I 的变化图线；抛物线OBC 为同一电源内部的发热功率P r 随电流I 的变化图线．若线段AB 对应的横坐标为2A ，那么AB 的长度所表示的功率及电流I =2A 时所对应的外电阻分别为 ( )A ．2W,0.5ΩB ．4W ，2ΩC ．2W,1ΩD ．6W ，2Ω13．某同学用游标卡尺测量一圆柱体的长度l ，用螺旋测微器测量圆柱体的直径d ，示数如图所示．由图可读出l＝________cm，d＝________mm.14．实验室新进了一批低电阻的电磁螺线管，已知螺线管使用的金属丝的电阻率ρ＝1.7×10－8Ω·m.课外活动小组的同学设计了一个实验来测算螺线管使用的金属丝长度．他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器(千分尺)、导线和学生电源等．(1)他们使用多用电表精测金属丝的电阻，操作过程分以下三个步骤：(请填写第②步操作)①将红、黑表笔分别插入多用电表的“＋”“－”插孔；选择电阻挡“×1”；②________________________________________________________________________；③把红黑表笔分别与螺线管金属丝的两端相接，多用电表的示数如图所示．(2)根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从下图所示的A、B、C、D四个电路中选择________电路来测量金属丝电阻；(3)他们使用千分尺测量金属丝的直径，示数如右图所示，金属丝的直径为________mm；(4)根据多用电表测得的金属丝电阻值，可估算出绕制这个螺线管所用金属丝的长度约为________m．(结果保留两位有效数字)15．如下图所示，电源电动势为12 V，内电阻为r＝1 Ω，R1＝1 Ω，R2＝6 Ω，电动机线圈电阻为0.5 Ω，若开关闭合后通过电源的电流为3 A，则R1上消耗的电功率为多少？电动机消耗的电功率为多少？16.一束电子流在经U＝5 000 V的加速电压加速后，在距两极板等距离处垂直进入平行板间的匀强电场，如右图所示，若两板间距离d＝1.0 cm，板长l＝5.0 cm，那么，要使电子能从平行板间飞出，两个极板上最大能加多大电压？12．如下图所示，有一水平向左的匀强电场，场强为E＝1.25×104 N/C，一根长L＝1.5 m、与水平方向的夹角为θ＝37°的光滑绝缘细直杆MN固定在电场中，杆的下端M固定一个带电小球A，电荷量Q＝＋4.5×10－6 C；另一带电小球B穿在杆上可自由滑动，电荷量q＝＋1.0×10－6 C，质量m＝1.0×10－2 kg.现将小球B从杆的上端N静止释放，小球B开始运动．(静电力常量k＝9.0×109 N·m2/C2，取g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8)求：(1)小球B开始运动时的加速度为多大？(2)小球B的速度最大时，与M端的距离r为多大？20．如图10所示，在水平向左的匀强电场中，一带电小球用绝缘轻绳(不伸缩)悬于O点，平衡时小球位于A点，此时绳与竖直方向的夹角θ＝53°，绳长为l，B、C、D到O点的距离均为l，BD水平，OC竖直．BO＝CO＝DO＝l.(1)将小球移到B点，给小球一竖直向下的初速度v B，小球到达悬点正下方C点时绳中拉力恰等于小球重力，求v B的大小．(2)当小球移到D点后，让小球由静止自由释放，求：小球首次经过悬点O正下方时的速率．(计算结果可带根号，取sin53°＝0.8)。
恒定电流单元测试卷
《恒定电流》单元测试题一、选择题：本题共12小题，每小题4分，共48分，在每小题给出的四个选项中第1~6题为单选题，7~12为多选题，全部选对得4分，选对但不全得2分，有错选或不选得0分1．一根长为L ，横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电子的质量为m 、电荷量为e ，在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度为A ．22mv eLB ．2mv Sn eC ．nev ρD ．evSL ρ略，当电键2．如图所示电路中，1246R R ==，，电源内阻不可忽表示数不1S 闭合时，电流表A 的示数为3A ，则当1S 断开时，电流可能为A ．1.1AB ．2.2AC ．2AD ．1.3A3．如图所示，电路中的电阻均为1Ω，电源电动势为3V ，内阻为Ω，电流表，电压表均为理想电表，则此时电流表，电压表的读数分别是 A ．3A ；3V B ．1.5A ；1.5VC ．3A ；1.5VD ．1.5A ；3V由于电路4．如图所示的电路中，开关闭合，灯12L L 、正常发光，小，则发生出现故障，灯1L 突然变亮，灯2L 变暗，电流表的读数变的故障可能是A ．1R 断路B ．2R 断路C ．3R 断路D ．4R 断路 5．如图所示的电路中，123R R R 、、是定值电阻，4R 是光敏电阻，其阻值随光照强度的增强而减小，当开关S定时，与无光闭合且光照射时，电容器C 不带电，当用强光照射4R 且电路稳照时比较下列说法正确的是A ．电容器C 的下极板带正电B ．3R 两端电压降低C ．通过4R 的电流变小，电源的路端电压增大D ．通过4R 的电流变大，电源提供的总功率变小6．如图所示为两电源的U-I 图像，则下列说法正确的是A ．电源1的电动势和内阻比电源2的小B ．当外接同样的电阻时，两电源的效率可能相等C ．当外接同样的电阻时，两电源的输出功率可能相等D ．不论外接多大的相同电阻，电源1的输出功率总比电源2的输出功率大 7．如图所示，电源电动势E=12V ，内阻r=3Ω，01R =Ω，直流电动机内阻0'1R =Ω，当调节滑动变阻器R 1时可使甲电路输出功率最大，同样，调节R 2时可使乙电路输出功率最大，且此时电动机刚好正常工作（额定输出功率为P 0=2W ），甲图电流为1I ，乙图电流为2I ，则下列选项正确的是A ．1222R R =Ω=Ω，B ．12=2A =2A I I ，C ．122 1.5R R =Ω=Ω，D ．12=2A =1A I I ，8．如图所示为火警报警装置，1R 为热敏的增大，当电阻，若温度升高，则1R 的阻值会急剧减小，从而引起电铃电压电铃电压达到一定值时，电铃会响，A ．要使报警的临界温度升高，可以适当增大电源的电动势B ．要使报警的临界温度降低，可以适当增大电源的电动势C ．要使报警的临界温度升高，可以把R 2的滑片P 适当向下移D ．要使报警的临界温度降低，可以把R 2的滑片P 适当向下移9．如图所示，直流电源、滑动变阻器、平行板电容器与理想二极管（正向电阻为0，反向电阻为∞）连接，电源负极接地，开始时不带电，闭合开关S ，稳定后，一带电油滴恰能静止在电容器中P 点．在开关S 保持接通的状态下，下列说法正确的是 A ．当滑动变阻器的滑片向上滑动时，带电油滴会向上运动B ．当电容器的上极板向上移动时，带电油滴会向下运动C ．当电容器的下极板向下移动时，P 点的电势不变D ．当电容器的下极板向左移动时，P 点的电势会升高10．压敏电阻的阻值会随所受压力的增大而减小，某同学利用压敏电阻的这种特性设计了一个探究电梯运动情况的装置，该装置的示意图如图所示，将压敏电阻平放在电梯内，其受压面朝上，在受压面上放一物体m ，电梯静止时电流表示数为I 0；当电梯做四种不同的运动时，电流表的示数分别如图所示，下列判断中正确的是A ．甲图表示电梯在做匀速直线运动B ．乙图表示电梯可能做匀加速上升运动C ．丙图表示电梯可能做匀加速上升运动D ．丁图表示电梯可能做变减速下降运动11．如图所示，图甲中M 为一电动机，当滑动变阻器R 的滑片从一端滑到另一端的过程中，两电压表1V 和2V 的读数随电流表A 读数的变化情况如图乙所示，已知电流表A 读数在0.2A 以下时，电动机没有发生转动，不考虑电表对电路的影响，以下判断正确的是A ．电路中电源电动势为3.6VB ．变阻器的最大阻值为30ΩC ．此电路中，电动机的最大输入功率是0.9WD ．若电流表A 示数小于0.2A ，随着变阻器滑片向右滑动，测量R 0两端电压表V 读数的变化量与电流表A 读数的变化量之比|6|||U I ∆=Ω∆12．如图所示电路中，电源电动势为E ，内阻为r ，当滑动变阻器2R 的滑动端向右滑动后，理想电流表12A A 、的示数变化量的绝对值分别为12I I ∆∆、，理想电压表示数变化量的绝对值为U ∆下列说法中正确的是A ．电压表V 的示数减小B ．电流表2A 的示数减小C ．U ∆与1I ∆的比值一定小于电源内阻rD ．U ∆与2I ∆的比值一定小于电源内阻r二、实验题13．用伏安法测量一个阻值约为20Ω的未知电阻x R 的阻值（1）在以下备选器材的，电流表应选用________，电压表应选用________，滑动变阻器应选用_______（填写器材的字母代号）。
福建省国光二中高三物理 电场、恒定电流单元测试卷
福建省国光二中2007-2008学年度高三物理电场、恒定电流单元测试卷一、不定项选择题。
本题共8小题，每小题6分，共48分。
每小题给出的四个选项中，至少有一个选项是符合题目要求的。
1．如图所示,两平行金属板间的距离是d,两板间的电压是U,今有一电子从两板间的O点沿着垂直于板的方向射出,到达A点后即返回.若OA距离为h,则此电子具有的初动能是A.edh/UB.edhUC.eU/dhD.ehU/d2．如图所示的直线是真空中某电场的一条电场线,A、B是这条直线上的两点.一电子以速度v A 经过A点向B点运动,经过一段时间后,电子以速度v B经过B点,且v B与v A方向相反,则A.A点的场强一定大于B点的场强B.A点的电势一定低于B点的电势C.电子在A点的动能一定小于它在B点的动能D.电子在A点的电势能一定小于它在B点的电势能3．如图(a)所示,直线MN是一个点电荷电场中的电场线.图(b)所示的是放在电场线上的a、b两点的试探电荷其电荷量q的大小与所受电场力F的大小的关系图象,则A.如果场源是正电荷,场源位置在a的左侧B.如果场源是正电荷,场源位置在b的右侧C.如果场源是负电荷,场源位置在a的左侧D.如果场源是负电荷,场源位置在b的右侧4．如图所示,虚线a、b、c代表静电场中的三个等势面,它们的电势分别为φa、φb和φc,φa>φb>φc.一带正电的粒子射入电场中,其运动轨迹如图中实线KLMN所示.由图可知A.粒子从K到L的过程中,电场力做负功B.粒子从L到M的过程中,电场力做负功C.粒子从K到L的过程中,电势能增加D.粒子从L到M的过程中,动能减少5．神经系统中，把神经纤维分为有髓鞘和无髓鞘两大类，现代生物学认为，髓鞘是由多层类脂物质─髓质累积而成，具有很大的电阻，经实验测得髓质的电阻率为ρ=8×106Ω·m。
某生物体中某段髓质神经纤维可看作高20cm、半径为4cm的圆柱体，当在其两端加上电压U=100V时，该神经发生反应，则引起神经纤维产生感觉的最小电流为A．0.31μA B．0.62μA C．0.15μA D．0.43μA6．两个小灯泡的标识分别是L1“6V 6W”，L2“6V 9W”，把它们分别接在同一直流电源上，L1消耗的功率恰好为6W，则L 2消耗的功率为（电源内阻不可忽略）A．一定小于9W B．一定等于9WC．一定大于9W D．条件不足，不能确定7．某仪器内部电路如图所示，其中M是一个质量较大的金属块，左右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，a、b、c三块金属片的间隙很小（b固定在金属块上）。
静电场+部分恒定电流测试卷(教师用卷)
静电场+部分恒定电流测试卷（教师用卷）第Ⅰ卷 (选择题 共52分)一、单项选择题1、如图1所示，半径为R 的均匀带电圆形平板，单位面积带电量为σ，其轴线上任意一点P (坐标为x )的电场强度可以由库仑定律和电场强度的叠加原理求出：E ＝2πkσ⎣⎢⎡⎦⎥⎤1－x (R 2＋x 2)12，方向沿x 轴．现考虑单位面积带电量为σ0的无限大均匀带电平板，从其中间挖去一半径为r 的圆板，如图2所示．则圆孔轴线上任意一点Q (坐标为x )的电场强度为( )A ．2πkσ0x(r 2＋x 2)12 B ．2πkσ0r(r 2＋x 2)12C ．2πkσ0x rD ．2πkσ0rx[解析] 当r 变大时，挖去部分所带的电量增加，Q 点的电场强度应减小，B 、D 项均错误．图1中，R 取无穷大时，坐标x 处电场强度E ＝2πkσ；图2中，当挖去圆板，r →0时，坐标x 处电场强度应为2πkσ0，A 正确，C 错误． [答案] A2、A 、B 是一条电场线上的两个点，一带负电的微粒仅在电场力作用下以一定初速度从A 点沿电场线运动到B 点，其速度－时间图象如图所示．则这一电场可能是( A )3、如图所示，D 是一只二极管，它的作用是只允许电流从a 流向b ，不允许电流从b 流向a ，平行板电容器AB 内部原有电荷P 处于静止状态，当两极板A 和B 的间距稍增大一些的瞬间(两极板仍平行)，P 的运动情况将是( ) A ．仍静止不动 B ．向下运动 C ．向上运动 D ．无法判断解析 当两极板A 和B 的间距稍增大一些的瞬间，根据电容的决定式C ＝εr S 4πkd ＝QU 分析得知，d增大，电容C 减小，从图中可以看出电源的电动势不变，不可能通过电源提供超过电动势的电压，这样将导致两极板的电荷量减少，但由于二极管具有单向导电性，电荷不能按b 到a 方向流动，所以电容器的电量不能改变，E ＝U d ＝Q Cd ＝4πkQεr S ，板间场强E 不变，电荷所受的电场力不变，仍保持静止状态． 答案 A4、如图所示，MN 为足够大的不带电薄金属板，在金属板的右侧，距离为d 的位置上放入一个电荷量为＋q 的点电荷O ，由于静电感应产生了如图所示的电场分布．P 是金属板上的一点，P 点与点电荷O 之间的距离为r ，则P 点的电场强度的( )A ．方向沿P 点和点电荷的连线向左，大小为2kqdr 3B ．方向沿P 点和点电荷的连线向左，大小为2kq r 2－d 2r 3C ．方向垂直于金属板向左，大小为2kqdr 3D ．方向垂直于金属板向左，大小为2kq r 2－d 2r 3[解析] 如图所示，图中两异号点电荷，带电荷量大小均为q ，它们之产的距离为2d ，虚线是两点电荷连线的中垂线．原图所示的电场分布与图中虚线右侧的电场分布是一样的．由此可求出P 点的电场强度方向垂直于金属板向左，大小为2kqdr3，故选项C 对． [答案] C5、一电子只在电场力作用下从电场中的A 点移动到B 点的过程中,电子克服电场力做了3 eV 的功,则A .A 点的电势比B 点的电势高3 V B .A 点的电势比B 点的电势低3 VC .电子的电势能减少了3 eVD .电子的动能增加了3 eV解析:由于电子带负电,电子克服电场力做功,电子一定是从高电势点向低电势点运动,因此选项A 正确、B 错误;电场力做负功,电子的电势能增加,动能减小,动能的减小量等于电势能的增加量,也等于电子克服电场力所做的功,选项C 、D 错误。
恒定电流练习题(试题)
命题人： 审核人： 命题时间：一．选择题（本题共12小题，每题4分，满分48分。
每题所给的选项中，有的只有一个是正确的，有的有几个正确，全部选对的得4分，部分选对的得2分，有错选或不选的得0分） 1.关于电源，下列说法正确的是( )A ．电源是将电能转化为其他形式的能的装置B ．电源是把电子从正极经电源内部搬运到负极的装置C ．电源的作用是使导线中形成静电场D ．电源的作用是维持导线两端一定的电势差 2.关于电动势，下列说法正确的是( )A ．在电源内部，把正电荷从负极移动到正极，非静电力做功，电势能增加B ．对于给定的电源，移动正电荷非静电力做功越多，电动势就越大C ．电动势越大，说明非静电力在电源内部把单位正电荷从负极向正极移送所做的功越多D ．电动势越大，说明非静电力在电源内部把正电荷从负极向正极移送的电荷量越多 3.关于电流的速度，下列说法正确的是( )A ．电荷的定向移动形成电流，所以电流的传导速率等于自由电荷的定向移动的速率B ．电流的传导速率等于自由电荷的无规则热运动的速率C ．电流的传导速率等于电场的传播速率D ．电流的传导速率近似等于光速4.一横截面积为S 的铜导线，流经其中的电流为I ，设每单位体积的导线中有n 个自由电子，电子的电荷量为q ，此时电子的定向移动速度为v ，在t 时间内，通过铜导线横截面的自由电子数目可表示为( )A ．nvStB ．Nvt C.It q D.ItSq5.半径为R 的橡胶圆环均匀带正电，总电荷量为Q ，现使圆环绕垂直环所在平面且通过圆心的轴以角速度ω匀速转动，则由环产生的等效电流应有( )A ．若ω不变而使电荷量Q 变为原来的2倍，则电流也将变为原来的2倍B ．若电荷量Q 不变而使ω变为原来的2倍，则电流也将变为原来的2倍C ．若使ω、Q 不变，将橡胶环拉伸，使环半径增大，电流将变大D ．若使ω、Q 不变，将橡胶环拉伸，使环半径增大，电流将变小 6.如图为一块手机电池的背面印有的一些符号，下列说法正确的是( )A ．该电池的容量为500 mA·hB ．该电池的电动势为3.6 VC ．该电池在工作1小时后达到的电流为500 mAD ．若电池以10 mA 的电流工作，可用50小时 7.某电源的电动势为3.6 V ，这表示( )A ．电路通过1 C 的电荷量，电源把3.6 J 其他形式的能转化为电能 C ．该电源比电动势为1.5 V 的电源做功多D ．该电源与电动势为1.5 V 的电源相比，通过1 C 电荷量时转化的电能多8.某导体中的电流随其两端的电压变化，如图实线所示，则下列说法中正确的是( )A ．加5 V 电压时，导体的电阻是5 ΩB ．加12 V 电压时，导体的电阻是8 ΩC ．由图可知，随着电压增大，导体的电阻不断减小D ．由图可知，随着电压减小，导体的电阻不断减小 9．如图为给出的几种电学元件的电流与电压关系图象，对下图认识正确的有()A ．这四个图象都是伏安特性曲线B ．这四种电学元件都是线性元件C ．①②是线性元件，③④是非线性元件D ．这四个图象中，直线的斜率都表示了元件的电阻 10. 根据欧姆定律，下列说法中正确的是( )A ．由关系式U ＝IR 可知，导体两端的电压U 由通过它的电流I 和它的电阻R 共同决定B ．由关系式R ＝U /I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C ．由关系式I ＝U /R 可知，导体中电流跟导体两端的电压成正比，跟导体的电阻成反比D ．由关系式R ＝U /I 可知，对一个确定的导体来说，所加的电压跟通过导体的电流的比值是一定值 11．把电流表改装成电压表时，下列说法正确的是( ) A ．改装的原理是串联电阻有分压作用B ．改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了C ．改装后原电流表自身的电阻也增大了D ．改装后使用时，加在原电流表两端的电压的最大值不可能增大12.如图所示的电路中，若ab 为输入端，AB 为输出端，并把滑动变阻器的滑动触片置于变阻器的中央，则()命题人： 审核人： 命题时间：A ．空载时输出电压U AB ＝U ab2B ．当AB 间接上负载R 时，输出电压U AB <U ab2C ．AB 间的负载R 越大，U AB 越接近U ab2 D ．AB 间的负载R 越小，U AB 越接近U ab213如图所示的甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程减小D ．上述说法都不对14.下列求解电热的公式中，对所有电路均适用的是( )A ．Q ＝UItB ．Q ＝I 2Rt C ．Q ＝U 2R t D ．W ＝Pt15．在某段电路中，其两端电压为U ，通过的电流为I ，通电时间为t ，若该电路电阻为R ，则关于电功和电热的关系，下列结论正确的是( )A ．在任何电路中，电功UIt ＝I 2RtB ．在任何电路中，电功为UIt ，电热为I 2RtC ．在纯电阻电路中，UIt ＝I 2RtD ．在非纯电阻电路中，UIt ≥I 2Rt16．电动机的电枢阻值为R ，电动机正常工作时，两端的电压为U ，通过的电流为I ，工作时间为t ，下列说法中正确的是( )A ．电动机消耗的电能为UItB ．电动机消耗的电能为I 2RtC ．电动机线圈产生的热量为I 2RtD ．电动机线圈产生的热量为U 2tR17．两只额定电压均为110 V 的灯泡A 和B ，额定功率分别为100 W 和40 W ，为了使它们接到220 V 电源上能正常发光，同时电路消耗的电功率最小，如图所示电路中最合理的是图( )18．现有半球形导体材料，接成如图所示甲、乙两种形式，则两种接法的电阻之比R 甲:R 乙为( )A ．1:1B ．1:2C ．2:1D ．1:419.关于金属的电阻率，下列说法正确的是( )A ．纯金属的电阻率小，合金的电阻率较大，绝缘体的电阻率最大B ．纯金属的电阻率随温度的升高而减小，绝缘体的电阻率随温度的升高而增大C ．合金的电阻率随温度的升高而减小D ．电阻率的大小只随温度的变化而变化，与材料无关20. 在如下图所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3均为定值电阻，R 2为滑动变阻器．当R 2的滑动触头在a 端时合上开关S ，此时三个电表A 1，A 2和V 的示数分别为I 1，I 2和U .现将R 2的滑动触头向b 端移动，则三个电表示数的变化情况是( )A ．I 1增大，I 2不变，U 增大B ．I 1减小，I 2增大，U 减小C ．I 1增大，I 2减小，U 增大D ．I 1减小，I 2不变，U 减小命题人：审核人：命题时间：二．填空题（本题共2小题，每空6分，共12分。
