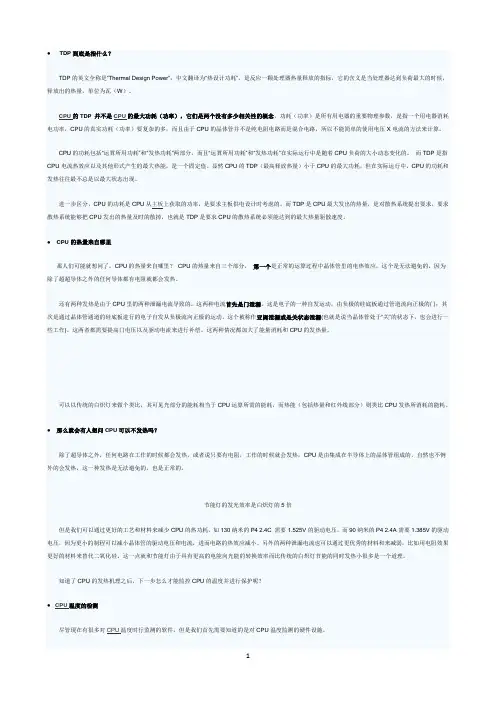

CPU热功耗及散热解析
● TDP到底是指什么？TDP的英文全称是“Thermal Design Power”，中文翻译为“热设计功耗”，是反应一颗处理器热量释放的指标，它的含义是当处理器达到负荷最大的时候，释放出的热量，单位为瓦（W）。
CPU的TDP 并不是CPU的最大功耗（功率），它们是两个没有多少相关性的概念，功耗（功率）是所有用电器的重要物理参数，是指一个用电器消耗电功率，CPU的真实功耗（功率）要复杂的多，而且由于CPU的晶体管并不是纯电阻电路而是混合电路，所以不能简单的使用电压X电流的方法来计算。
CPU的功耗包括“运算所用功耗”和“发热功耗”两部分，而且“运算所用功耗”和“发热功耗”在实际运行中是随着CPU负荷的大小动态变化的。
而TDP是指CPU电流热效应以及其他形式产生的最大热能，是一个固定值。
显然CPU的TDP（最高释放热量）小于CPU的最大功耗，但在实际运行中，CPU的功耗和发热往往最不总是以最大状态出现。
进一步区分，CPU的功耗是CPU从主板上获取的功率，是要求主板供电设计时考虑的。
而TDP是CPU最大发出的热量，是对散热系统提出要求，要求散热系统能够把CPU发出的热量及时的散掉，也就是TDP是要求CPU的散热系统必须能达到的最大热量驱散速度。
●CPU的热量来自哪里那人们可能就想问了，CPU的热量来自哪里？CPU的热量来自三个部分，第一个是正常的运算过程中晶体管里的电热效应，这个是无法避免的，因为除了超超导体之外的任何导体都有电阻就都会发热。
还有两种发热是由于CPU里的两种泄漏电流导致的。
这两种电流首先是门泄漏，这是电子的一种自发运动，由负极的硅底板通过管道流向正极的门；其次是通过晶体管通道的硅底板进行的电子自发从负极流向正极的运动。
这个被称作亚阈泄漏或是关状态泄漏(也就是说当晶体管处于“关”的状态下，也会进行一些工作)。
这两者都需要提高门电压以及驱动电流来进行补偿。
这两种情况都加大了能量消耗和CPU的发热量。

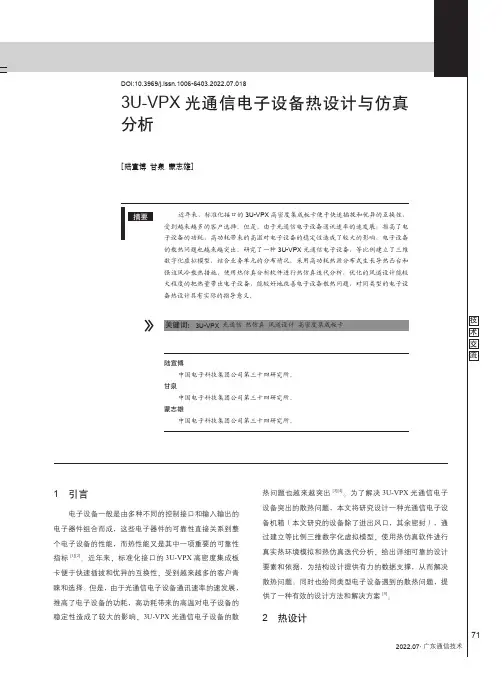

3U-VPX光通信电子设备热设计与仿真分析
71技术交流2022.07·广东通信技术DOI:10.3969/j.issn.1006-6403.2022.07.0183U-VPX 光通信电子设备热设计与仿真分析［陆宣博 甘泉 蒙志雄］近年来，标准化接口的3U-VPX 高密度集成板卡便于快速插拔和优异的互换性，受到越来越多的客户选择。
但是，由于光通信电子设备通讯速率的速发展，推高了电子设备的功耗，高功耗带来的高温对电子设备的稳定性造成了较大的影响，电子设备的散热问题也越来越突出。
研究了一种3U-VPX 光通信电子设备，等比例建立了三维数字化虚拟模型，结合业务单元的分布情况，采用高功耗热源分布式生长导热凸台和强迫风冷散热措施，使用热仿真分析软件进行热仿真迭代分析，优化的风道设计能较大程度的把热量带出电子设备，能较好地改善电子设备散热问题，对同类型的电子设备热设计具有实际的指导意义。
陆宣博中国电子科技集团公司第三十四研究所。
甘泉中国电子科技集团公司第三十四研究所。
蒙志雄中国电子科技集团公司第三十四研究所。
关键词：3U-VPX 光通信 热仿真 风道设计 高密度集成板卡摘要1 引言电子设备一般是由多种不同的控制接口和输入输出的电子器件组合而成，这些电子器件的可靠性直接关系到整个电子设备的性能，而热性能又是其中一项重要的可靠性指标[1][2]。
近年来，标准化接口的3U-VPX 高密度集成板卡便于快速插拔和优异的互换性，受到越来越多的客户青睐和选择。
但是，由于光通信电子设备通讯速率的速发展，推高了电子设备的功耗，高功耗带来的高温对电子设备的稳定性造成了较大的影响，3U-VPX 光通信电子设备的散热问题也越来越突出[3][4]。
为了解决3U-VPX 光通信电子设备突出的散热问题，本文将研究设计一种光通信电子设备机箱（本文研究的设备除了进出风口，其余密封），通过建立等比例三维数字化虚拟模型，使用热仿真软件进行真实热环境模拟和热仿真迭代分析，给出详细可靠的设计要素和依据，为结构设计提供有力的数据支撑，从而解决散热问题。
某电子设备热设计的数值模拟研究
【 ｂｔａｔ ｎｔｅｂｓ ｅ Ｆ Ｃ ｍｐｔ ｉ ａ Ｆｕ ｙ ａ ｉ ）ａ ｄｔ ｕ ｅ ｃｌ ｅｔｒｎｆ ｃ ｎｌ ，ｈ ａ Ａ ｓ ｃ】Ｏ ａｉ ｏ ｔ Ｄ（ ｏ ｕａｏ ｌ ｌｉ Ｄ ｎ ｍｃ ｎ ｅｎ ｍ ｒ ａ ｈａ ｔ ｓ ｒｅｈ ｏ ｇ ｔｅ ｔ ｒ ｈ ｓ ｆｈ Ｃ ｔｎ ｄ ｓ ｈ ｉ ａ ｅ ｔ ｏ ｙ ｎ—
【 ｙｗ ｒｓ ｌ ｔ ｎｃｅｕｐ ｅｔ ｔｅ ａ ｄ ｓ ｎ ｎ ｍ ｒ ａ ｓ ｕａｏ ； Ｆ Ｋｅ ｏｄ 】ｅ ｃ ｏｉ ｑｉｍ ｎ； ｈｒ ｌ ｅｉ ； ｕ ｅ ｃ ｍ ｌｔｎ Ｅ Ｄ ｅｒ ｍ ｇ ｉｌ ｉ ｉ
１ 引言
电子 设 备 的 周 围 环 境 温 度 会 影 响 其 内 部 温
发 成本 。
【 关键词】电子设备 ； 热设计； 数值模 拟； Ｆ ＥＤ
【 中图分类号】 Ｈ ２ Ｔ １２
【 文献标 识码 】 Ａ
Ｚ ＨＡＮＧ Ａｉｉ ｇ ，ＸＵ Ｊａ ｂ ，Ｌ Ｕ ｎ ｑｎ ｉ ｎ ｏ Ｉ Ｙｏ ｇ
Ｉ ｖ ｓ ｉ ａ ｏ ｎ Ｔ ｅ ｍａ ｓｇ ｏ ｎ Ｅｌｃ ｒ ｎ ｃ Ｅｑ ｉ ｍｅ ｔｂ ｍ ｅ ｉａ ｉ ｌ ｔ ｎ ｎ ｅ ｔｇ ｔ ｎ ｏ ｈ ｒ ｌＤｅ ｉ ｎ ｆ ｒ ａ ｅ ｔ ｏ ｉ ｕ ｐ ｎ ｙ Ｎｕ ｒｃ ｌＳ ｍｕ ａ ｉ ｉ ｏ
ｕｒｌｃ ｎ ｅ ｔ ｎ ａ ｏｃ ｄ ｃ ｎｖ ｃ ｉｎ ｏ ｈ ｌ ｃｒ ｎｃ ｅ ｕｉ ａ ｏ ｖ ｃｉ ｎｄ ｆ ｒｅ ｏ ｅ ｔｏ ｆｔｅ ｅ ｅ ｔｏ ｉ ｑ ｐｍｅ ｔａ ｅ ｓｍｕ ａｅ ｕｍｅ ｃ ｌ ｓｎｇ ｃ ｍ ｍｅｃ ａ ｎ ｌｔｃ ｓ ｆ— ｏ ｎ ｒ ｉ ｌｔ ｄ ｎ ｉ ｌ ｒ ａ ｙ ｕｉ ｏ ｒ ｉ ａ ａｙ ｉ ｏ ｔ ｌ
临近空间大功率电子设备的热设计
临近空间大功率电子设备的热设计王丽【摘要】大功率电子设备发热量大,直接工作在恶劣的空间热环境,其热设计十分复杂.针对临近空间热环境特点,结合大功率电子设备工作模式及热控要求,采用热隔离、热控涂层、低热阻途径、提高换热效率等方法对其进行热设计.在此基础上用Icepak软件进行了热仿真,给出了合理优化的设计方案.临近空间环境模拟试验验证了热设计的正确性,对临近空间电子设备的热设计有一定的指导和借鉴作用.【期刊名称】《电讯技术》【年(卷),期】2010(050)007【总页数】4页(P127-130)【关键词】临近空间;大功率电子设备;热设计;热管散热器【作者】王丽【作者单位】中国电子科技集团公司第五十四研究所,石家庄,050081【正文语种】中文【中图分类】TN802;V461 引言随着临近空间(20～100 km)飞行器应用技术的发展，电子设备等有效载荷在飞行器上的应用日趋广泛，为了保障设备的正常工作，必须做好相应的热控措施。
由于临近空间环境独特(空气稀薄；气温极低，变化复杂；气压低；臭氧和太阳辐射强；平均风速低，20 km区平均风速最小),使得直接工作在临近空间的大功率电子设备热设计面临一个新的挑战。
临近空间热环境特性与地面有明显的差异，临近空间大功率电子设备所采用的热控措施、热仿真分析模型与地面设备有显著的不同。
本文针对某临近空间大功率电子设备的热环境特性和工作要求，提出相应的热控措施，对其热控系统进行了详细设计，利用Icepak软件进行了热仿真分析，得到了满意的结果。
2 热环境特性分析临近空间大致包括大气的平流层、中间层和部分电离层区域。
平流层距地面高度12～50 km,环境特性受地面的影响较小,大气中杂质很少,几乎没有水汽凝结和雾、雨、雹等气象变化,只有微弱的上下对流。
中间层距地面50～80 km,该层温度先升后降,上下对流非常明显。
电离层距地面60～100 km,该层内带有高密度的带电粒子,大部分气体由于高温发生电离。
电子器件的散热技术及其计算方法
电子器件的散热技术及其计算方法翁建华;舒宏坤;崔晓钰【摘要】介绍了电子器件散热中常用的部件,包括热管、散热器、微型风扇等,以及为满足不断提高的热流密度而出现的新型散热部件,如振荡热管、微槽道散热器等.同时,结合电子器件散热特点,总结了散热计算的一些方法.这些计算方法是进行产品热设计和热分析的重要工具.【期刊名称】《机电产品开发与创新》【年(卷),期】2015(028)006【总页数】3页(P42-44)【关键词】电子器件;热设计;散热;计算方法【作者】翁建华;舒宏坤;崔晓钰【作者单位】上海电力学院能源与机械工程学院,上海200090;上海电力学院能源与机械工程学院,上海200090;上海理工大学能源与动力工程学院,上海200093【正文语种】中文【中图分类】TK124电子器件的散热方式有导热、对流和辐射，而对流又分为自然对流和强制对流。
按散热所使用的介质，又可分为气体散热和液体散热；按是否使用运动部件，散热又有被动和主动之分。
比如，室内照明用大功率LED主要通过空气自然对流、被动方式进行散热，而微型和小型计算机CPU则主要通过空气冷却、主动方式进行散热［1，2］。
随着电子技术的快速发展，电子元器件的集成度越来越高，热流密度越来越大，散热问题也越来越突出。
因此，电子器件的散热问题也越来越引起产品设计人员的重视。
本文介绍电子产品常用的散热部件及其发展、以及散热问题的一些计算方法，供设计人员参考。
电子器件散热常用部件主要有热管、散热器、微型风扇等，近年来又出现了一些新型散热部件和散热材料，如振荡热管、平板型热管、石墨材料、微槽道等，以满足高热流密度电子元器件散热的需要。
1.1 热管普通热管由管壳、吸液芯等组成，管内充有适量的工作介质。
热管内的工作介质在蒸发段吸收热量，由液态蒸发为汽态，在管的冷凝段释放热量，由汽态凝结为液态，再由吸液芯回流至蒸发段，热量就由热管的一侧传递至另一侧［3］。
热管是一种高效的传热元件，其传热热阻很低，如用于某型号笔记本电脑的热管其传热热阻仅为0.016K/W。
功率器件的散热计算及散热器选择详细说明
功率器件的散热计算及散热器选择H e a t D i s p e r s i o n C a l c u l a t i o n F o r P o w e r D e v i c e s a n d R a d i a t o r s S e l e c t i o n功率管的散热基础理论功率管是电路中最容易受到损坏的器件.损坏的大部分原因是由于管子的实际耗散功率超过了额定数值.那么它的额定功耗值是怎样确定的,还有没有潜力可挖呢?让我们来分析一下.晶体管耗散功率的大小取决于管子内部结温Tj. 当Tj 超过允许值后,电流将急剧增大而使晶体管烧毁.硅管允许结温一般是125~200℃,锗管为85℃左右(具体标准在产品手册中给出).耗散功率是指在一定条件下使结温不超过最大允许值时的电流与电压乘积.管子消耗的功率越大,结温越高.要保证结温不超过允许值,就必须将产生热散发出去.散热条件越好,则对应于相同结温允许的管耗越大,输出也就越大.因此功率管的散热问题是至关重要的.热阻为了描述器件的散热情况,引入热阻的概念.电流流过电阻R ，电阻消耗功率RI 2[W]（每秒RI 2焦耳能量），导致电阻温度上升。
用隔热材料覆盖电阻，电阻产生的热量不能散发时，则电阻温度随着时间增加而上升，直至电阻烧坏。
一般而言，二物体间的温差越大，温度高的物体向低的物体移动量增多。
某电阻置于空气中（如图6.33所示），由于流过电流向电阻提供功率，这功率变为热能。
在使电阻温度生高的同时，部分热能散发于空气中。
开始有电流流过电阻时，电阻温度不高，因此散发的热也小，电阻温度逐渐上升，散发的热量也上升与用电阻表示对电流的阻力类似.热阻表示热传输时所受的阻力.即由U1-U2=I ×R 可有类似的关系T1-T2=P ×R T (1-1)其中T1-T2为两点温度之差,P 为传输的热功率,R T 是传输单位功率时温度变化度数,单位是℃/W.RT 越大表明相同温差下散发的热能越小.于是结温Tj,环境温度Ta,管耗PCM 及管子的等效热阻R T 之间有以下的关系 Tj-Ta=P CM ×RT (1-2)若环境温度一定(常以25℃为基准), Tj 已定,则管子等效热阻越小,管耗P CM 就越可以提高.下面我们来看看管子的散热途径及等效热阻的情况.以晶体管为例.图1-1(a)是晶体管散热的示意图.从管芯(J-Junction)到环境(A-Ambient)之间有几条散热途径: 管芯(J)到外壳(C-Case),通过外壳直接向环境(A)散热;或通过散热器(S)(中间有界面)向环境散热.不同的管芯(指材料、工艺不同)本身的散热情况不同,或者说热阻不同.外壳、散热器等的热阻也各不相同.我们可用一个等效电路来模拟这个散热情况,如图1-1(b)所示.散发的热能Pc 表示为电流的形式;两点的温度分别为结温Tj,和环境温度Ta;结到外壳的热租用Rjc 表示,外壳到环境用Rca 表示,外壳到散热器用Rcs 表示,散热器到环境用Rsa 表示,加散热器后有两条并存的散热途径.图1-1 晶体管散热情况分析(a)晶体管散热示意图 (b)散热等效电路对于小功率管,一般不用散热器,则管子的等效热阻为R T = Rjc+ Rca (1-3)而大功率管加散热器后,一般总有Rcs+ Rsa<<Rca,则R T ≈ Rjc+ Rcs+ Rsa (1-4) 不同的管子Rjc 不同,比如MJ21195的Rjc=0.7℃/W,而MJE15034的Rjc=2.5℃/W. Rca 与管壳的材料和几何尺寸有关. Rsa 与散热器的材料(铝、铜等)及散热面积等有关.并且发现将它垂直放置比水平放置散热效果好,表面钝化涂黑又可改进热外壳C 散热器S (a)Pc (b) 易腾科技有限公司w w w s r p .c o mRcs 是管壳与散热器界面的热阻.可分为接触热阻和绝缘层热阻.接触热阻取决于接触面的情况,如面积大小、压紧程度等.若在界面涂导热性能较好的硅脂可减少热阻.当需要与散热器绝缘时(如利用外壳、底座进行散热的情况),垫入绝缘层也会形成热阻.绝缘层可以是0.05~0.1mm 厚的云母片或采用阳极氧化法在表面形成的绝缘层.若已知管子的总热阻为R T ,则在环境温度为T A 时允许的最大耗散功率可由式(1-2)得出.在产品手册上给出的管耗只在指定散热器(材料、尺寸一定)及一定环境温度下的最大允许值.若散热条件发生变化,则允许的管耗也应随之改变.对于其它类型的器件(包括集成功放等),耗散功率和散热的关系均与此类似.因此在使用中必须注意环境温度及合适的散热器(同时要注意器件与散热器的压紧情况等),才能获得所需的功率.图1-2 铝散热板的热阻实际产品设计的散热计算目前的电子产品主要采用贴片式封装器件，但大功率器件及一些功率模块仍然有不少用穿孔式封装，这主要是可方便地安装在散热器上，便于散热。
电子设备的热设计
2010-02兵工自动化29(2)Ordnance Industry Automation ·49·doi: 10.3969/j.issn.1006-1576.2010.02.016电子设备的热设计郝云刚1，刘玲2（1. 中国兵器工业第五八研究所投资管理处，四川绵阳 621000；2. 中国兵器工业第五八研究所数控事业部，四川绵阳 621000）摘要：热设计是保证电子设备能安全可靠工作的重要条件。
介绍了热力学散热理论，从散热方法的选择以及器件的布局等方面详细地说明了电子设备结构设计中热设计的基本步骤，介绍了一些新的散热技术与方法。
总结得来的热设计技术和经验对于结构设计有重要辅助作用。
关键词：热设计；对流；散热中图分类号：O551.3 文献标识码：AThermal Design of Electronic EquipmentHAO Yun-gang1, LIU Ling2(1. Management Office of Investment, No. 58 Research Institute of China Ordnance Industries, Mianyang 621000, China;2. Dept. of CNC Engineering, No. 58 Research Institute of China Ordnance Industries, Mianyang 621000, China)Abstract: Thermal design is an important condition for electron-equipment’s reliability. Introduce thermodynamic theory about elimination of heat, expound the basic steps of thermal design from how to choose the technique about elimination of heat and the element layout in detail, discuss some new technique and methods about elimination of heat. The theory and experience from practice about thermal design have important assistant effect in configuration design.Keywords: Thermal design; Convection; Elimination of heat0 引言电子设备工作时，其输出功率只占设备输入功率的一部分，其损失的功率都以热能形式散发出去，尤其是功耗较大的元器件，如：变压器、功耗大的电阻等，实际上它们是一个热源，使设备的温度升高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子设备热设计散热技术与方法选择数据分析
作者：唐田
来源：《科学与信息化》2016年第31期
摘要热设计关系到电子设备是否能安全可靠的运行。
本论文根据热力学散热理论，从散热方法的选择以及基板上器件的布局等方面说明了电子设备结构设计中热设计的方法及重要性，介绍了最新的散热技术与方法。
关键词电子设备；可靠；散热
1 概述
近些年，微电子技术突飞猛进，多功能、高密度封装、高速运转、体积小等特点的器件在电子设备中应该越来越广泛，引起了相应电子设备的热流密度集中放大。
要保证电子设备可靠、稳定工作，必须对整个设备有良好的热设计，提高散热能力和速度，从而提高产品的可靠性和安全性。
电子设备的热设计是指通过元器件选择、电路设计、结构设计和布局来减少温度对产品可靠性的影响，使设备能在较宽的温度范围内工作。
热设计的目的是：保证电器性能稳定，避免或减小电参数的温度漂移；降低元器件的基本失效率，提高设备的平均无故障工作时间；减缓机械零部件氧化、老化、疲劳以及磨损等进程，从而延长电子设备的使用寿命[1]。
2 热设计的基础
电子设备的热设计应根据所要求的设备可靠性和分配给每个器件的失效率，利用元器件应力分析预计法，确定元器件的最高允许工作温度和功耗，使热设计满足可靠性的要求；另外，充分考虑设备预期工作的热环境，包括环境温度和压力的极限值、变化率、太阳或周围其他物体的辐射热载荷、可利用的热沉状况以及冷却剂的种类、温度、压力和允许的压降等。
最后，热设计还应符合相关的标准和规范规定的要求[2]。
3 冷却技术应用的条件
目前冷却方法分为直接冷却、间接冷却（即把内部的热源导到散热片上）、蒸发冷却、自然冷却（包括导热、自然对流、辐射换热）、热管传热、强迫冷却（强迫风冷和强迫液体冷却）等[3]。
3.1 当温升条件为40℃时，不同冷却方法带来的热流密度和体积功率密度值如图1和图2所示。
3.2 温升要求不同的各类设备冷却，可参照热流密度和温升的要求（图3）进行选择。
3.3 冷却方法案例所示功耗为300 W的电子组件，将其装在机柜里，放在正常室温的空气中，分析对此机柜采用特殊冷却措施的具有不必要性，且可将机柜体积进行适当缩减。
4 电子设备的热设计
对于内部安装空间小，同时受实际工作环境限制的部件，其热设计都采取自然冷却方式。
自然冷却包括热屏蔽和热隔离、印制板设计、传导冷却、结构设计几大方面。
4.1 热屏蔽与热隔离
热屏蔽和热隔离对减少元器件之间热传递、保护温度敏感的器件效果明显。
将热流通路直接连接到热沉；减少元件之间的辐射耦合；降低冷却剂的温度梯度；将高温器件装在内表面高黑度、外表面低黑度的外壳中，并且保证外壳与散热器有良好的导热连接；保持引线足够粗大。
4.2 印制板设计
常用的PCB板平行方向的导热能力要强于法向方向。
为增加PCB的导热能力，可采用金属散热的印制板。
金属基板的散热性能好，占据了大部分需要散热片的场合。
但由于金属与环氧玻璃树脂热膨胀系数差别较大，如果胶接不当，可能会引起电路板的变形，因此，在设计印制板时要充分考虑电子器件的布局。
4.3 电子器件的布局
印制板上的电子器件主要依靠传导提供一条从元器件到印制板以及结构件的低热阻路径来完成冷却。
为了降低此热阻，可用导热绝缘胶将器件直接粘到印制板或导热条上，来减小元器件与印制板的间隙；安装大功率器件时，可考虑用导热硅橡胶片作为绝缘片；有不同规模的集成电路混合安装的情况下，应尽量把大规模的集成电路放在冷却气流的上游，小规模的集成电路放在下游，以使印制板上的电子器件温升趋于均匀。
4.4 传导冷却
导热通路中的接触热阻是比较大的热阻，其产生的主要原因是两个看似相互接触的面之间实际上并不完全贴合，而是只有某些点接触所致。
因此，适当增加两个接触面上的压力可以有效地减小接触热阻。
有实验数据表明，接触缝隙内是真空或低气压时，接触热阻会显著增大，要想在这样的环境中传递热量，必须提供刚性的接触面。
4.5井结构设计
采用自然冷却的电子设备主要以外壳体为气流的通道，要保证开孔的大小要与冷却空气进出流速相适应，同时要遵照进出风孔尽量远离，且进风口在下，出风口在上的原则；底座或支
架要与外壳体有良好的导热连接，因为热路中的大部分热阻存在于交界面处，所以金属间接触必须清洁，才能保证接触面积尽可能大；并在壳体内外表面涂漆来降低内部器件的温度。
4.6 结构材料的选择
电子设备结构常用的有铝型材搭建成型，各种冷轧与热轧薄钢板材通过剪裁、冲压、弯曲等手段可制成各种机箱零件焊接成型及铸铝铸造成型的。
大多数铸铝箱体采用自然冷却方法，散热量取决于机箱表面积。
若要求机箱的温升保持在一定的范围内，对给定的机箱表面积，所能散发的热量是有限度的。
若超出了限度就要选择通风机箱或是采取强制风冷。
机箱表面积与散热限度的关系如图4：
铝型材搭建成型的机箱与焊接成型的机箱常用强制风冷通风。
强制风冷机箱主要经由机箱表面散热和强制通风带走热量来进行散热。
5 总结
由于很多管理人员及技术人员没有深刻理解热设计及热管理对设备可靠性所起的作用，缺乏热设计的知识，其结果是使设备成本增大。
实际应用中，只要在热设计及热管理上下功夫就可以节约大量设备成本。
电子设备的热设计是必不可少的，在设备的可靠性管理中必须包括热管理，对设备有热设计要严格要求，研制部门必须具有较强的热设计的能力，管理机构需有完整有效的热管理程序。
设备的总体设计（包括元器件、材料、外购件的选用）、布局（包括结构设计）、环境设计中必须包括热设计。
热设计应贯穿在电子设备设计的全过程，并且要与其他设计共同协作，使电子设备具有一个良好的稳定性。
参考文献
[1] 陆廷孝，郑鹏洲.可靠性设计与分析[M].北京：国防工业出版社，1995：79-82.
[2] GJB/Z 27- 1992，电子设备可靠性热设计手册[S].北京：中国标准出版社，1992.
[3] 肖诗唐，钱祖权，华泉宝.电子工艺设备可靠性讲义[M].北京：电子工业部元器件管理局，1986：29-33.。
