家用电器原理与维修期末考试卷
电冰箱、空调器原理与维修试卷及参考答案
电冰箱、空调器原理与维修一、填空题1．汽缸套对活塞的往复运动起导向和的作用。
2．活塞式压缩机的实际工作过程比理论工作过程多了一个。
3．活塞是通过和堵塞来实现密封的。
4．在离心式制冷机压缩机中，是其唯一的作功元件。
5．活塞环分和油环。
6．螺杆式制冷压缩机属于工作容积回转运动的。
7．对汽阀的总体要求是：启闭及时，严密，寿命长，，输汽量损失也要小。
8．为了从汽缸套内取出连杆，同时又要保证连杆的强度，连杆大头一般做成斜剖的形式。
9．制冷压缩机的曲轴有曲拐轴、曲柄轴及等几种。
10．活塞式压缩机的润滑方式可分为和压力润滑两种。
11.电冰箱主要由箱体、制冷系统、及附件等组成。
12.电冰箱正常运转时，制冷系统各个部件的温度是不同的。
温度最高是压缩机，其次是冷凝器，温度最低是。
13.所谓压缩机的，就是压缩机在一定的运行工况下，在单位时间内被它抽吸和压缩的制冷剂工质在蒸发制冷过程中，从低温热源中吸取的热量。
14．按压缩机的结构可将其分为和速度型压缩机两大类型。
15．压缩机的输汽量是在单位时间内经过压缩并输送到排气管内的汽体换算到吸汽状态时的。
二、选择题1、发现冰箱蒸发器结霜不均匀，说明冰箱（）A．制冷剂过多 B.制冷剂过少 C.没有制冷剂 D.不以确定2、电冰箱的干燥过滤器需安装在（）A．压缩机和冷凝器之间 B．冷凝器和毛细管之间C．蒸发器和压缩机之间 D．冷凝器和蒸发器之间3、焊接时毛细管插入干燥过滤器中的比较合适的深度为（）A.10mm B．1mm C．5mm D．20mm4、描述物体冷热程度的物理量是（）A．压力 B．温度 C．湿度 D．含湿量5、下列物态变化中放热的是（）A．融解 B．汽化 C．升华 D．液化6、下列属于绿色电冰箱所用的制冷剂是（）A．R11 B．R12 C．R134a D．R227、回气管中制冷剂温度升高的热量除了来自外界环境还来自（）A．蒸发器 B．毛细管 C．压缩机 D．冷凝器8、标有三星标志的家用电冰箱，其冷冻室温度应在（）A．-6℃ B.-12℃ C.-18℃ D.-28℃9、电冰箱制冷压缩机运转但不制冷的故障原因之一( )。

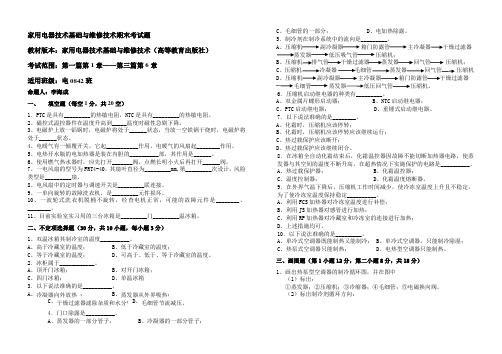

家用电器技术基础与维修技术期末考试题--李海成
家用电器技术基础与维修技术期末考试题教材版本：家用电器技术基础与维修技术（高等教育出版社）考试范围：第一篇第1章——第三篇第6章适用班级：电0842班命题人：李海成一、填空题（每空1分，共20空）1．PTC是具有_________的热敏电阻，NTC是具有_________的热敏电阻。
2、磁控式温控器件在温度升高到_____温度时磁性急剧下降。
3、电磁炉上放一铝锅时，电磁炉将处于______状态，当放一空铁锅干烧时，电磁炉将处于______状态。
4、电暖气有一倾覆开关，它起___________作用，电暖气的风扇起________作用。
5、电热开水瓶的电加热器是装在内胆的__________部，其作用是______。
6、使用燃气热水器时，应先打开_______阀，点燃长明小火后再打开______阀。
7、一电风扇的型号为FRT4-40，其扇叶直径为_________mm,第_________次设计，风险类型是_________扇。
8、电风扇中的定时器与调速开关是_________联连接。
9、一单向旋转的故障洗衣机，是_________元件损坏。
10、一波轮式洗衣机脱桶不旋转，经查电机正常，可能的故障元件是________、________。
11、目前实验室实习用的三台冰箱是_________门_________温冰箱。
二、不定项选择题（30分，共10小题，每小题3分）1、双温冰箱其制冷室的温度__________。
A、高于冷藏室的温度；B、低于冷藏室的温度；C、等于冷藏室的温度；D、可高于、低于、等于冷藏室的温度。
2．冰柜属于____________。
A、顶开门冰箱；B、对开门冰箱；C、四门冰箱；D、单温冰箱3．以下说法准确的是__________。
A、冷凝器向外放热；B、蒸发器从外界吸热；C、干燥过滤器滤除杂质和水分；D、毛细管节流减压。
4．门口除露是__________。
A、蒸发器的一部分管子；B、冷凝器的一部分管子；C、毛细管的一部分；D、电加热除露。
家电维修考试题及答案
家电维修考试题及答案一、单项选择题（每题2分，共10题，满分20分）1. 电冰箱不制冷的原因可能是什么？A. 电源线接触不良B. 压缩机故障C. 制冷剂泄漏D. 以上都是答案：D2. 洗衣机在洗涤过程中突然停止工作，可能的原因是？A. 电机损坏B. 电路板故障C. 排水管堵塞D. 以上都是答案：D3. 微波炉加热食物不均匀，应检查哪个部件？A. 转盘B. 磁控管C. 门封D. 以上都是答案：D4. 空调不制冷，可能的原因包括？A. 制冷剂不足B. 室外机风扇故障C. 室内机滤网堵塞D. 以上都是答案：D5. 电视机出现无图像但有声音的情况，最可能的故障是？A. 显像管损坏B. 音频电路故障C. 视频输入信号问题D. 以上都不是答案：C二、多项选择题（每题3分，共5题，满分15分）1. 电饭煲出现故障时，可能需要检查的部件包括？A. 内胆B. 温控器C. 电源线D. 保险丝答案：BCD2. 吸尘器吸力不足可能的原因有哪些？A. 滤网堵塞B. 电机老化C. 电源线接触不良D. 以上都是答案：ABC3. 电热水器加热慢的原因可能包括？A. 加热棒老化B. 水压过低C. 电源电压不稳定D. 以上都是答案：ACD4. 电风扇不转动，可能的故障有哪些？A. 电机损坏B. 电容失效C. 电源线断裂D. 以上都是答案：ABC5. 电热水壶不加热的原因可能包括？A. 电源线损坏B. 加热管故障C. 温控器失效D. 以上都是答案：ABC三、判断题（每题1分，共10题，满分10分）1. 电冰箱的压缩机不工作可能是由于启动器损坏。
（对）2. 洗衣机排水不畅一定是因为排水管堵塞。
（错）3. 微波炉的门封损坏会影响其加热效果。
（对）4. 空调室外机风扇不转可能是由于电容损坏。
（对）5. 电视机的遥控器失灵可能是由于电池电量不足。
（对）6. 电饭煲内胆变形会导致加热不均匀。
（对）7. 吸尘器的滤网不需要定期清洗。
（错）8. 电热水器的加热棒如果损坏，可能会导致漏电。
《制冷设备原理与维修》期末试卷及参考答案
《制冷设备原理与维修》期末试卷考试时间：90分钟班级姓名序号成绩一、填空题（把正确答案填在括号里，每空1分，共10分）1、电冰箱主要由箱体、、及附件等组成。
2、万用表或兆欧表进行压缩机绝缘电阻测量，其电阻不得小于。
3、气焊火焰的种类有、和，铜管与铜管之间焊接应采用火焰。
4、电冰箱正常运转时，制冷系统各个部件的温度是不同的。
温度最高是，其次是，温度最低是。
二、选择题（选择正确答案填在括号里，每空3分，共30分）1、发现冰箱蒸发器结霜不均匀，说明冰箱（）A．制冷剂过多 B.制冷剂过少 C.没有制冷剂 D.不以确定2、电冰箱的干燥过滤器需安装在（）A．压缩机和冷凝器之间 B．冷凝器和毛细管之间C．蒸发器和压缩机之间 D．冷凝器和蒸发器之间3、焊接时毛细管插入干燥过滤器中的比较合适的深度为（）A.10mm B．1mm C．5mm D．20mm4、描述物体冷热程度的物理量是（）A．压力 B．温度 C．湿度 D．含湿量5、下列物态变化中放热的是（）A．融解 B．汽化 C．升华 D．液化6、下列属于绿色电冰箱所用的制冷剂是（）A．R11 B．R12 C．R134a D．R227、回气管中制冷剂温度升高的热量除了来自外界环境还来自（）A．蒸发器 B．毛细管 C．压缩机 D．冷凝器8、标有三星标志的家用电冰箱，其冷冻室温度应在（）A．-6℃ B.-12℃（C）-18℃（D）-28℃9、电冰箱制冷压缩机运转但不制冷的故障原因之一( )。
A. 电动机绕组短路B.温度控制器损坏C.制冷压缩机抱轴D.干燥过滤器脏堵10、用（）方法判断制冷剂的充注量是否合适是不正确的。
A.回汽管结露B.听回气声C.测压力D.测电流三、判断题（正确的打“√”，错误的打“×”。
本题共10题，每题1分）1、制冷剂无毒、不燃烧、不爆炸、无腐蚀，充许被明火燃烧。
（）2、在冰箱维修中，毛细管可以随便更换其它规格的。
（）3、电冰箱制冷系统中，毛细管仅起控制制冷剂流量的作用。
家电维修期末试题
09秋2家电维修期末试题一．填空（每空1分共30分）1.电饭锅一般要求温度在时，温控元件使电路断电，而温度降至时，温控元件起保温作用。
2.自动恒温式电饭锅的主要功能特点是在饭煮熟后，能够自动，并且将饭的维持在一定范围内，并保持一定时间。
3.家用电饭锅按加热方式可分为和两种。
4.双金属恒温器的温度控制在℃，其作用是。
5.台扇由、、和四大部分组成。
6.家用电风扇扇头主要由和组成。
7.家用电风扇的摇头控制机构主要有式和式。
8.电风扇按电源的性质可分为、、电风扇。
9.吊扇主要由、、和独立安装的。
10.普通型洗衣机的三个功能分别是、和11.在洗衣机的分类中按自动化程度分，可以分为、和洗衣机。
12.一个电阻的色环排列是“棕黑橙”，这个电阻应为Ω。
二．单项选择题（每题3分共15分）1．用万用表测量电阻的阻值时，量程在R×1K档，指针在10的位置，该电阻的阻值为（）。
A 1KB 10KC 100K2.家用电饭锅出现煮不熟饭而自动跳闸多为（）损坏。
A 开关B 双金属温控C 磁钢D 内锅3.洗衣机外露的金属体与大地之间的电阻应不大于（）。
A 0.5ΩB 1ΩC 2ΩD 0.2Ω4.在电饭锅中，磁钢限温器使电路自动断电的居里温度是（）。
A 65±5℃B 103±2℃C 65℃D 100℃5.目前家用台扇所采用哪种电动机（）。
A 单相交流罩极式B 直流或交直流两用串激整流子式C 单相交流电容运转式D 三相交流电动机三.看图填空（写出各英文字母所代表的名称）（每空3分共36分）1.此图为门铃接线图。
A： B： C： D：2.台扇接线图。
E： F： G： H：3.吊扇接线图。
I： J： K： L：四.维修题（共19分）根据下图答题该图是单按键自动恒温式电饭锅电路原理图（1）R1是什么元件？（3分）（2）K1、K2是什么开关？（6分）（3）请你分析当电饭锅内锅中的饭未煮熟，按键开关先跳，煮饭指示灯熄灭，保温指示灯亮的故障原因和维修方法。
《家电维修》期末试卷
《家电维修》期末试卷（一）班级________ 姓名________ 分数__________-------------------------密--------------------封---------------------线---------------------------一、填空题（29分）1、洗衣机按洗涤方式分为____________、___________和__________洗衣机。
2、电热器具的类型有______式、______式、______式和______式四种。
3、电热器具的基本结构包括____________、___________和__________三部分。
4、电热器具的故障主要有两种，即__________与___________。
5、洗衣机按结构形式分为__________与___________。
6、电动器具是将____能转换为_______能，并用_______能来做功的用电器具。
电动器具的核心部件是_________。
7、台扇有________、________、________和_________四大部分组成。
8、洗衣机按自动化程度分为_______洗衣机、________洗衣机和________洗衣机。
9、在洗衣机型号中,以洗衣机的_____________________表示规格代号。
10、型号“小天鹅XBB20—5”表示的含义是__________________________________。
11、洗衣机洗涤电容器常用容量范围是_________________。
脱水电容器常用容量范围是__________________。
二、多向选择题（30分）1、电热器具出现不发热的故障，其原因可能是（）A电热元件损坏B温控电路开路C电源无电D插头断线2、电熨斗出现忽冷忽热的原因可能是（）A电源插座和插头接触不良B电熨斗电源线内部有折断现象C 电熨斗内部接线接触不良D电熨斗电热丝烧断3、台扇通电后不能转动，其可能原因是（）A电源无电B电容器损坏C定时开关损坏D定子绕组断路4、电风扇启动慢，其可能原因是（）A电容器容量太小B电源电压偏低C启动绕组有局部短路D定时器损坏5、台扇不能摇头，其可能原因是（）A钢球丢失B弹簧丢失C摇头盘磨损D电容器损坏6、洗衣机洗涤部分不能启动运转，其可能原因是（）A电容器断路，短路或容量变小B洗涤电机绕组有短路或断路故障C洗涤定时器损坏D洗涤选择方式开关接触不良7、洗涤时波轮只单向转动，其可能原因是（）A定时器损坏B电路中有接线错误C电动机损坏D电容器损坏8、洗衣机电机有响声，但波轮不转，其可能愿因是（）A三角皮带过松打滑B电动机故障C定时器接触不良D机械刹车抱闸9、洗衣桶漏水，其可能原因是（）A波轮轴水封损坏B洗衣桶破裂C排水活塞堵不严D排水活塞拉绳断10、洗衣机洗涤正常而脱水不转，其可能原因是（）A电源线断线B刹车机构抱闸C盖开关损坏D洗涤电机损坏三、简述题（）1试说出脱水桶严重抖动是什么原因？（5分）2简述电风扇常见故障现象及检修方法。
《家电原理与维修》考试卷
家电原理与维修（中专）试卷
出卷人：高永胜
1、填空题：
1、市场上发热器件有（）（）（）三种类型。
2、微波炉的发热元件是（）。
3、温度控制元件是控制设备的（）的元件。
4、功率控制元件是控制设备的（）的元件。
5、时间控制元件是控制设备的（）的元件。
6、双金属片是控制设备（）的元件。
7、按自动化程度分类（）。
8、冰箱由（）（） （ ）三大部分组成。
9、压缩机由（）和（）组成。
10、电饭锅磁钢控制温度为（）度，保温温度为（）度。
2、简答题：
1、双金属温控器结构与工作原理：
2、微波炉的工作原理：
3、试画出半自动双桶洗衣机电路图并叙述洗涤工作过程：
4、简述制冷系统的工作原理，并画出原理图：
5、画出最简式电饭锅线路图并说明煮饭的工作原理：
3、故障分析：
1、故障现象：电饭锅接通电源后，锅内有70度左右温度，但煮不熟饭，试分析故障原因：
2、故障现象：双桶洗衣机通电后能洗涤不能脱水，试分析故障原因：
3、故障现象：电风扇通电后不能旋转，用手拔一下扇叶，电扇又能旋转，试分析故障原因：
4、故障现象：电热褥通电后不发热，试分析故障原因：
6、故障现象：电冰箱通电后压缩机在工作但不制冷，试分析故障原
因：
家用电热器具按用途可分为（）（）（）（）（）
常用的电热取暖器有（）（）（）（）（）
常用的决然材料主要有（）（）（）
常用的电热器件主要有（）（）（）（）（）（）
在石英管取暖器中按所用石英管的数量有单管，（）。
2010小家电维修期末试卷答案
家电班《小家电原理与维修》期末试题姓名成绩一、填空（每题1分，共25分）1、电热器具是将转换为的器具。
（电能、热能）2、电磁灶是利用原理实现加热的，实际上是磁力线穿过锅底时，在锅体内形成回路即。
（电磁感应、电流热效应）3、电饭锅的温度控制一般由和两部分组成。
4、洗衣机的定时器有二类：式和式定时器。
（机械式、电子式）5、洗衣机按洗涤方式分有、和式三种。
6、洗衣机洗衣过程应有、和三个功能。
（进水、洗涤、脱水）7、启动绕组CS，运行绕组CM，两绕组的电阻值RCS_____RCM。
（填＞、＜）8、通常洗涤电动机的电容容量是_______UF，脱水电动机的电容容量为________UF。
12/89、家用电器维修时经常用到的工具有、、和。
（任写出四种）。
10、电风扇的调速器有和两种型式。
（电抗器、电子式）11、消毒柜一般按消毒方法和温度特性分两大类，即以为主的高温型电子消毒柜，另一种是以为主的低温型电子消毒柜。
（石英电热管、臭氧管）二、选择题：（每题5分，共30分）1、微波炉的保险丝选择一般为。
DA、5A，220VB、8A，220VC、5A，250VD、8A，250V2、下列电热设备中不需要冷却风扇的有。
AA、电饭锅B、电磁炉C、微波炉D、洗衣机3、波轮式洗衣机洗涤桶在洗涤时： AA、不转动B、单独转动C、与波轮一起转动D、低速转动4、将导线的绝缘皮去掉，一般要用到的工具是。
BA、尖嘴钳B、剥线钳C、封口钳D、断线钳5、微波炉热断路器的作用是。
BA、温度太低时，接通电源B、温度太高时，切断电源C、电流过大时，接通电源D、电源过大时，切断电源6、下列用电设备中，不带地线的有。
AA、电磁炉B、微波炉C、洗衣机D、消毒柜三、连线题：（5分）磁控管消毒柜线盘电饭锅波轮洗衣机电热盘电磁炉红外线发热管微波炉四、判断题（10分）（）1、蒸汽型电熨斗在工作时不用加水。
*（）2、在检修家电时一般要先切断电源才可进行检修。
（）3、普通双桶洗衣机的脱水桶盖打开时，脱水电动机也会转动。
家用电器原理与维修基础知识考试题
家用电器原理与维修基础知识考试题一、填空题：（共30 分，每题 3 分）1、稳压二极管是以其（）特征来实现稳压，往常用字符（）表示。
2、有一色环电阻，其颜色为红、紫、红、银，此电阻阻值为（）。
3、电阻在线路中一般起（）作用，往常用字符（）表示。
4、三极管拥有电流放大作用的条件是在（）结加上正向电压，在（）结加上反向电压。
5、结型场效应管的电路符号D、S、G 分别代表（）、（）、（）三个电极。
6、在数字电路中，与非门往常用（）符号表示，异或门用符号（）表示。
7、场效应管拥有（）作用，其条件是场效应管一定工作在（）区。
8、反应是把放大电路输出信号的一部分获所有分经过必定的方式送回（）并与（相叠加。
9、调制的方式主要有（）、调频、（）三种。
10、整流电路从构造上分为（）整流电路、（）整流电路、（）整流电路。
二、不定项选择题：（共30 分，每题 3 分）1、电容在电路中的主要作用拥有以下那些长处：（）A、滤波B、耦合C、限流D、反应2、开关式稳压电源拥有以下那些长处：（）3．纯电容正弦沟通电路中，电容两头电压与流过电容的电流( )，(A)同频次同相位(B)同频次相位相反(c)同频次电压超前电流π／ 2 (D)同频次电压滞后电流π／24．下述是 ( )正确的(A)一个脉动磁场可分解为：两个磁感觉强度最大值不变而方向相反的磁场(B)一个脉动磁场可当作是一个顺时针旋转的旋转磁场(C)一个脉动磁场可分解为：两个以角速度 W 向相反方向旋转的旋转磁场磁感觉强度最大值等于脉动磁场磁感觉强度最大值的一半（D）一个脉动磁场可当作是一个逆时针旋转的旋转磁场5．下述 ( )是正确的。
(A)当改变电源频次时，异步电动转速与电源频次成反比(B)当改变电源频次时，异步电动转速与电源频次成对数变化(C)当改变电源频次时，异步电动转速与电源频次没关(D)当改变电源频次时，异步电动转速与电源频次成正比6，由直流负载线和基极电流Ib 能够确立晶体管( )．(A)静态工作点(B)电压放大倍数(C)电流放大倍数(D)输出阻抗7．往常正弦振荡电路是由( )构成(A)放大器、反应网络(B)放大器、选频网络(C)放大器、反应网络、选频网络(D)反应网络、选频网络8。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《家用电器原理与维修》（A）（共3页）
一、填空（每题1分，共30分）
1、三极管按型号分为NPN和PNP。
2、电阻在线路中一般起限流、分压、产生电压降作用，通常用字符R表示。
3、电热器具是将电能转换为热能的器具。
4、PTC的作用是过流保护。
5、定时器有机械式和电子电路式两种。
6、电风扇按电动机的形式可分为电子电路式、单相交流罩极式、直流或交直流两用串励整流子式电风扇。
7、热量的传递方式有传导、对流和辐射。
8、电冰箱的制冷效果一般用几个星级来表示，一个星级表示不高于-6度。
9、电冰箱型号为BCD225WU，其中B表示电冰箱，CD表示冷藏冷冻箱，225表示规格代号有效容积，W表示无霜，U表示改进设计序号。
10、空气调节技术研究的主要对象是温度、湿度、洁净度。
11、家用电器维修时经常用到的工具有万用表、电烙铁、起子和
钳子。
（任写出四种）
二、选择题：（每题2分，共20分）
1、下列电热设备中需要冷却风扇的有B。
A、电饭锅
B、电磁炉
C、微波炉
D、洗衣机
2、电子式温控器感温元件是B。
A、感温包
B、热敏电阻
C、热电偶
D、双金属片
3、制冷压缩机启动后，热力膨胀阀进口处结霜，阀外加热后无变化，制冷剂不能通过，证明B。
A、发生了冰堵
B、发生了脏堵
C、有闪发气体
D、有冷冻机油
4、空气调节是只指：用控制技术使室内空气的B达到所需要求。
A、温度、湿度、空气密度、气体流速
B、温度、湿度、洁净度、气体流速
C、温度、空气密度、洁净度、气体流速
D、温度、洁净度、空气密度、有害气体含量
5、单相交流电流通过定子单相绕组时产生C。
A、顺时针旋转的旋转磁场
B、逆时针旋转的旋转磁场
C、交变的脉动磁场
D、不变的磁场
6、导致制冷压缩机排气温度上升的因素是A。
A、蒸发温度下降、吸气温度上升和冷凝温度上升
B、蒸发温度上升、吸气温度下降和冷凝温度下降
C、蒸发温度下降、吸气温度下降和冷凝温度上升
D、蒸发温度上升、吸气温度上升和冷凝温度下降
7、鼠笼型异步电动机的启动方法有A两种方法。
A、直接起动和减压启动
B、直接启动和全压启动
C、升压启动和减压启动
D、升压启动和直接启动
8、将过热蒸汽变为过冷液体是由C来完成的。
A、压缩机
B、节流装置
C、冷凝器
D、蒸发器
9、热力膨胀阀感温包内制冲剂泄漏，将使膨胀阀阀口开启度B。
A、发生增大变化
B、发生变化
C、没有变化
D、发生关闭变化
10、R134a是一种不破坏大气臭氧层的新型制冷剂，它的许多性能与C相类似，是将来发展的方向。
A、R1l
B、R22
C、R12
D、R717
三、连线题：（10分）
磁控管消毒柜
线盘电饭锅
波轮洗衣机
电热盘电磁炉
红外线发热管微波炉
四、判断题（每题1分，共10分）
（×）1、蒸汽型电熨斗在工作时不用加水。
（√）2、在检修家电时一般要先切断电源才可进行检修。
（√）3、磁控管灯丝的电阻小于1欧姆。
（×）4、用万用表判断三极管时，直接将三极管插入三极管插座。
（√）5、制冷系统中含有过量污物，会使过滤、节流装置堵塞，形成“脏堵”。
（×）6、R22液体中水的溶解度小于R12液体。
（√）7、冷冻机油应能够耐低温而不凝固，以适应制冷系统的特殊要求。
（√）8、电气设备失火，应首先切断电源并与临近的带电设备隔离。
（√）9、冰堵产生后，通过对膨胀阀体加热，膨胀阀可立即导通工作。
（√）10、三相异步电动机按转子的结构不同，可分绕线型和鼠笼型。
五、简答题（共30分）
1、请简述电子调光灯的工作原理。
有一台电子调光灯，出现“灯开就亮，不能调亮”的故障现象，请分析故障原因及检修方法？（15分）
图1电子调光灯控制电路图
答：主电路由电源开关S、灯泡EL、双向晶闸管VT、电感L1等构成。
电位器RP1（微调）、RP2（带开关）、电阻R1、电容C2和双向二极管VD组成双向晶闸管的触发电路。
U C充电电压达到双向二极管正负导通电压阈值时，触发双向晶闸管VT双向导通。
当输入电源电压过零时，VT自动关断。
调整电位器阻值可调整充电速率，即可调整晶闸管的导通角，从而调节灯光的强弱。
故障原因：
接通电源灯泡发光达到最大亮度，但不能调节亮度。
先检查晶闸管是否击穿短路，若晶闸管未损坏，则多为电位器RP滑动出点开路，不能改变的充电时间常数所致，修理或更换RP即可。
2、简述家用电冰箱的基本工作原理。
有一台电冰箱，压缩机能工作，但不停机，制冷效果不好，试分析其原因。
（15分）
答：工作原理：
家用电冰箱的制冷系统主要由压缩机、冷凝器、干燥过滤器、毛细管和蒸发器等部分组成。
接通电源后，压缩机启动，将蒸发器内的制冷剂蒸气吸入，靠压缩机做功把它压缩成高温高压的气体，再排入冷凝器。
在冷凝器中制冷剂蒸气不断向周围空间放热，逐步凝结成液体。
这些高压液体流经毛细管，节流降压缓慢流入蒸发器，在蒸发器里不断地汽化，吸收冰箱内的热量，从而使冰箱内的温度降低。
制冷剂蒸气再次被压缩机吸回。
就这样，冰箱利用电能做功，借助制冷剂的物态变化，
把箱内蒸发器周围的热量搬送到箱后冷凝器里去放出，如此周而复始不断地循环，以达到制冷目的。
故障原因：
1、当箱门箱框变形、箱框生锈、门封条老化时，会导致箱门关闭不严，
冷冻室、冷藏室的冷空气外逸，冷藏室的温度降不下来、达不到温
控器的停机温度，压缩机不会停机。
2、冰箱冷藏室使用5到7年后，温控器的感温头被腐蚀漏气，其触电
不会断开，压缩机不会停机。
