G32螺纹插补指令
G32指令在封闭油槽中的使用
使用G32指令加工封闭油槽的实例介绍[摘要]：本例介绍了使用广州数控公司三款普及型CNC（980TA、980TD、980TE）的G32指令加工封闭油槽的全部过程。
[关键词]：980TA、980TD、980TE数控系统8字形封闭油槽G32指令连续螺纹1、引言：零件是一个封闭性的油槽，润滑油在油槽里循环移动以达到润滑的目的。
由于该零件的加工轨迹是一个封闭的类螺纹轨迹，首尾必须平滑连结在同一点，每次进刀也必须在工件角度，以实现多头螺纹的加工。
Q给定值的单位是0.001度，Q的给定方法是：一个圆周是360度，我们现在是加工2头螺纹，故Q值是：360000/2=180000。
故零件程序的编制与980TA、980TE 不同。
2.2.1.4 刀具选择：根据图纸给定的油槽宽度是3.106mm转化为Z轴实际水平尺寸为5.055mm，故刀具圆弧的宽度为5.055mm，选刀宽为5.055mm的刀具。
2.2.1.5 为了简化程序的编写，采用刀具中心点编程。
2.2.2 CNC参数方面（参数值仅供参考）：2.2.2.1 由于此零件的加工轨迹是封闭的，在封闭的轨迹顶部存在换向，为了能保证封闭的轨迹顶部与零件端面的尺寸为5mm，在保证机床不产生振动的情况下，应尽量把加工螺纹时的加减速时间常数设小，加减速速度的下限值设大。
2.2.2.2 980TD、980TA所需修改的参数为：026（在螺纹切削中短轴退尾的加减速时间常数）设定为50、028（在螺纹切削中各轴的加减速的速度下限值）设定为500，其它参数以出厂参数设定。
2.2.2.3 980TE中所需修改的参数为：009（选择前直线型加减速）bit7、6、5、4位全部设定为0、069（螺纹切削中直线加减速时间常数）设定为40、028（切削进给时加减速的低速下限值）设定为500、031（切削进给时直线加减速时间常数）设定为40、其它参数以出厂参数设定。
3、加工程序如下：4、小结：4.1 通过上述方法的加工，980TA、980TD、980TE三款普及型CNC能够加工出该油槽，且效果很好，能够满足客户要求。

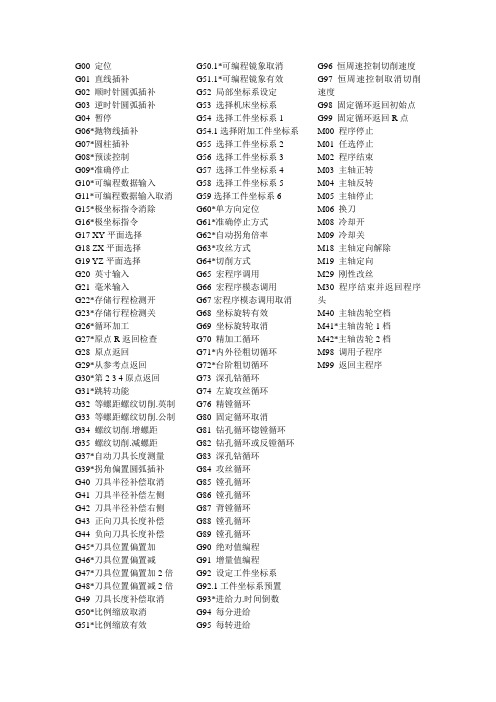

G代码与M代码
G00 定位G01 直线插补G02 顺时针圆弧插补G03 逆时针圆弧插补G04 暂停G06*抛物线插补G07*圆柱插补G08*预读控制G09*准确停止G10*可编程数据输入G11*可编程数据输入取消G15*极坐标指令消除G16*极坐标指令G17 XY平面选择G18 ZX平面选择G19 YZ平面选择G20 英寸输入G21 毫米输入G22*存储行程检测开G23*存储行程检测关G26*循环加工G27*原点R返回检查G28 原点返回G29*从参考点返回G30*第2 3 4原点返回G31*跳转功能G32 等螺距螺纹切削.英制G33 等螺距螺纹切削.公制G34 螺纹切削.增螺距G35 螺纹切削.减螺距G37*自动刀具长度测量G39*拐角偏置圆弧插补G40 刀具半径补偿取消G41 刀具半径补偿左侧G42 刀具半径补偿右侧G43 正向刀具长度补偿G44 负向刀具长度补偿G45*刀具位置偏置加G46*刀具位置偏置减G47*刀具位置偏置加2倍G48*刀具位置偏置减2倍G49 刀具长度补偿取消G50*比例缩放取消G51*比例缩放有效G50.1*可编程镜象取消G51.1*可编程镜象有效G52 局部坐标系设定G53 选择机床坐标系G54 选择工件坐标系1G54.1选择附加工件坐标系G55 选择工件坐标系2G56 选择工件坐标系3G57 选择工件坐标系4G58 选择工件坐标系5G59选择工件坐标系6G60*单方向定位G61*准确停止方式G62*自动拐角倍率G63*攻丝方式G64*切削方式G65 宏程序调用G66 宏程序模态调用G67宏程序模态调用取消G68 坐标旋转有效G69 坐标旋转取消G70 精加工循环G71*内外径粗切循环G72*台阶粗切循环G73 深孔钻循环G74 左旋攻丝循环G76 精镗循环G80 固定循环取消G81 钻孔循环锪镗循环G82 钻孔循环或反镗循环G83 深孔钻循环G84 攻丝循环G85 镗孔循环G86 镗孔循环G87 背镗循环G88 镗孔循环G89 镗孔循环G90 绝对值编程G91 增量值编程G92 设定工件坐标系G92.1工件坐标系预置G93*进给力.时间倒数G94 每分进给G95 每转进给G96 恒周速控制切削速度G97恒周速控制取消切削速度G98 固定循环返回初始点G99 固定循环返回R点M00 程序停止M01 任选停止M02 程序结束M03 主轴正转M04 主轴反转M05 主轴停止M06 换刀M08 冷却开M09 冷却关M18 主轴定向解除M19 主轴定向M29 刚性改丝M30 程序结束并返回程序头M40 主轴齿轮空档M41*主轴齿轮1档M42*主轴齿轮2档M98 调用子程序M99 返回主程序。

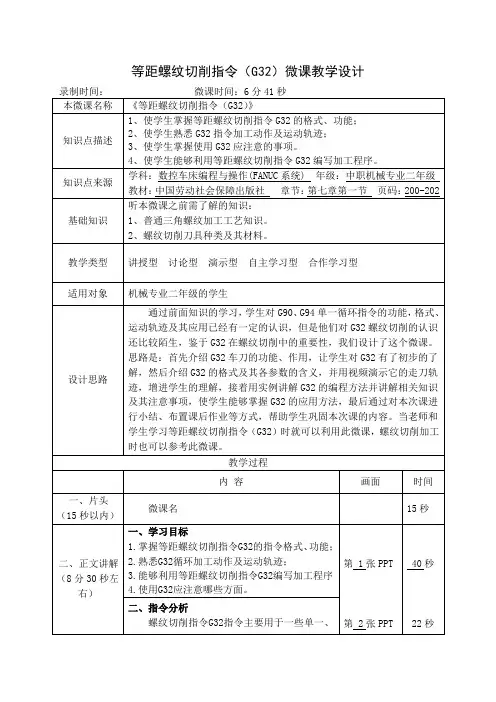

等距螺纹切削指令(G32)微课教学设计
2、G32指令的格式是这样的：
3、G32指令的走刀路径：轴向切削（G00完成径向进刀--快速退刀-快速返回）
4、G32指令使用时应注意的事项。
第9张PPT
38秒
九、拓展学习
1、想一想
G32指令的起刀点如何设置？
2、做一做
（2）G32 X（U）_ Z（W）_ F_；中F_表示（ ）
绝对编程时，用地址字X、Z表示
增量点的X轴坐标值， 是直径值
Z后面的数值为螺纹切削终点的Z轴坐标值
U后面的数值为螺纹切削终点相对于起点在X轴的坐标增量，是直径值
W后面的数值为螺纹切削终点相对于起点在Z轴的坐标增量
F表示直线螺纹的导程。如果是单线螺纹，则为直线螺纹的螺距可省略输入。
第4张PPT
56 秒
五、G32指令的运动轨迹如图所示：
进刀（GOO完成）
螺纹加工（G32完成）
退刀（G00完成）
返回（G00完成）
第5张PPT
20秒
六、编程实例
已知螺纹切削导入距离为4，导出距离为0，螺距为2，试用G32指令编写如图所示圆柱螺纹加工程序。
编程如下：
这是螺纹加工部分的程序，主要描述刀具快速到达螺纹加工起点后的加工程序段，现在你我一起逐条解释各程序段。
设计思路
通过前面知识的学习，学生对G90、G94单一循环指令的功能，格式、运动轨迹及其应用已经有一定的认识，但是他们对G32螺纹切削的认识还比较陌生，鉴于G32在螺纹切削中的重要性，我们设计了这个微课。思路是：首先介绍G32车刀的功能、作用，让学生对G32有了初步的了解，然后介绍G32的格式及其各参数的含义，并用视频演示它的走刀轨迹，增进学生的理解，接着用实例讲解G32的编程方法并讲解相关知识及其注意事项，使学生能够掌握G32的应用方法，最后通过对本次课进行小结、布置课后作业等方式，帮助学生巩固本次课的内容。当老师和学生学习等距螺纹切削指令（G32）时就可以利用此微课，螺纹切削加工时也可以参考此微课。
数控G代码编程指令
G代码代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。
移动过程中不得对工件进行加工。
(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。
(4)G00可以写成G0例：G00 X75 Z200G0 U-25 W-100先是X和Z同时走25快速到A点，接着Z向再走75快速到B点。

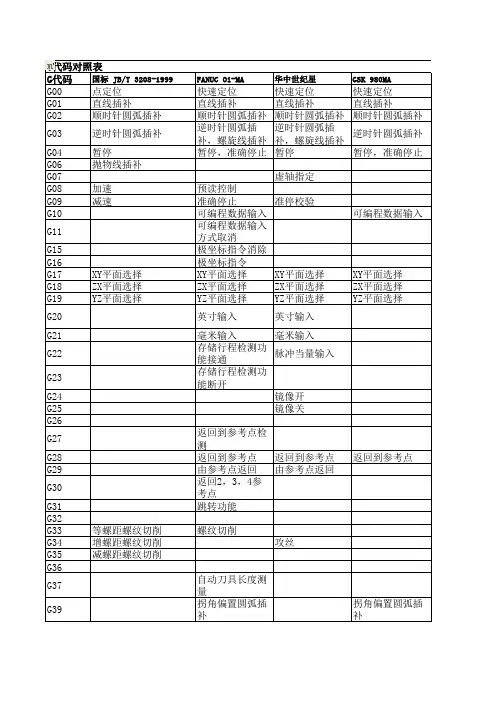

G代码对照表
G代码国标 JB/T 3208-1999FANUC Oi-MA华中世纪星GSK 980MA
G00点定位快速定位快速定位快速定位
G01直线插补直线插补直线插补直线插补
G02顺时针圆弧插补顺时针圆弧插补顺时针圆弧插补顺时针圆弧插补
G03逆时针圆弧插补逆时针圆弧插
补，螺旋线插补
逆时针圆弧插
补，螺旋线插补
逆时针圆弧插补
G04暂停暂停，准确停止暂停暂停，准确停止G06抛物线插补
G07虚轴指定
G08加速预读控制
G09减速准确停止准停校验
G10可编程数据输入可编程数据输入
G11可编程数据输入方式取消
G15极坐标指令消除
G16极坐标指令
G17XY平面选择XY平面选择XY平面选择XY平面选择G18ZX平面选择ZX平面选择ZX平面选择ZX平面选择G19YZ平面选择YZ平面选择YZ平面选择YZ平面选择
G20英寸输入英寸输入
G21毫米输入毫米输入
G22存储行程检测功
能接通
脉冲当量输入
G23存储行程检测功能断开
G24镜像开G25镜像关G26
G27返回到参考点检测
G28返回到参考点返回到参考点返回到参考点G29由参考点返回由参考点返回
G30返回2，3，4参考点
G31跳转功能
G32
G33等螺距螺纹切削螺纹切削
G34增螺距螺纹切削攻丝G35减螺距螺纹切削
G36
G37自动刀具长度测量
G39拐角偏置圆弧插
补
拐角偏置圆弧插
补
G代码对照表。

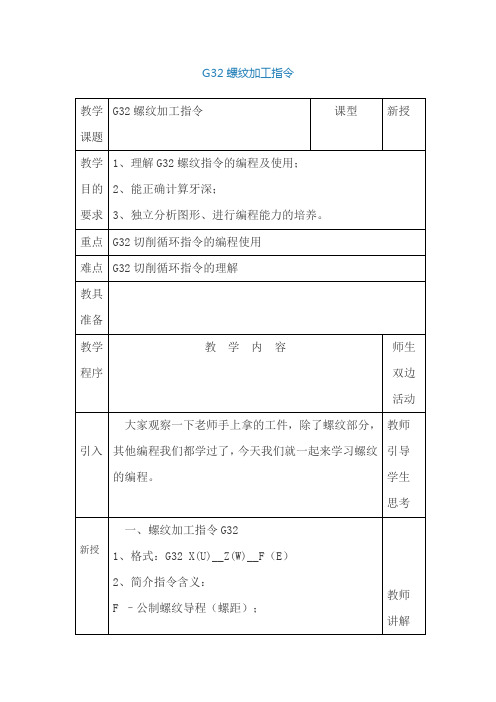

G32教案
