【CN210082793U】一种具有水质净化功能的景观规划水幕墙【专利】

合集下载

【CN209330739U】一种景观生态浮床装置【专利】

【CN209330739U】一种景观生态浮床装置【专利】

2
CN 209330739 U
说 明 书
1/3 页

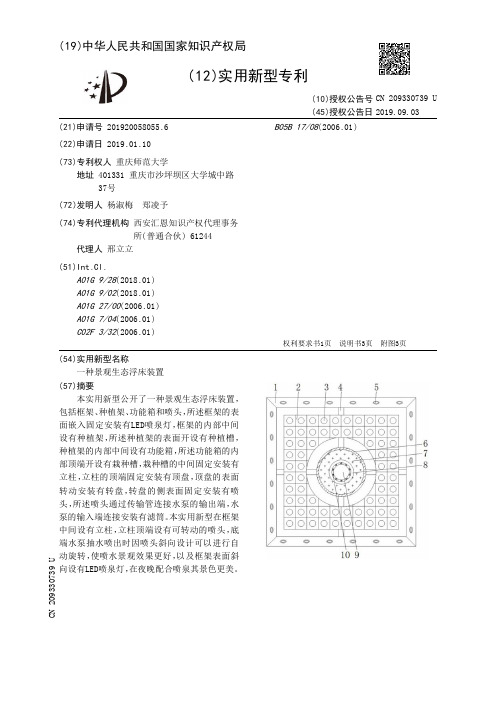

一种景观生态浮床装置
技术领域 [0001] 本实用新型涉及生态浮床技术领域,具体为一种景观生态浮床装置。
背景技术 [0002] 生态浮床技术利用水生植物与浮床构件进行组合,因其技术简单、投资小、运行费 用低、适应性强被广泛应用在水质保持与水环境修复领域。生态浮床植物选择种类主要有 挺水植物、沉水植物、浮叶植物等;浮床构件材料有不锈钢管材料、高分子材料、混凝土泡沫 材料等 ;在这些材料的 应 用上以 易于浮床构建 、植物 种植 、生物膜培植等技术为关注的 焦 点。城市人工湖属于城市内 湖 ,不仅具备一般水体功能 ,还是城市居民 休憩、游玩场所 ,兼具 水体与城市景观双重功能。生态浮床技术作为城市内湖水质保持与修复的生态技术被广泛 应用,但现有生态浮床装置设计的景观效果,主要关注点是在植物搭配上,而生态浮床本身 景观效果,特别是在夜间生态浮床装置的景观效果更是却被忽略。 [0003] 为了解决这一问题,于是人们提供了一种景观生态浮床装置,该装置在框架中间 设有立柱,立柱顶端设有可转动的喷头,底端水泵抽水喷出时因喷头斜向设计可以进行自 动旋转 ,使喷水景观效果更好 ,以 及框架表面斜向设有LED喷 泉灯 ,在夜晚 配合喷 泉其景色 更美,而传统装置只注意植物搭配,却在景观效果上忽视。
代理人 邢立立
(51)Int .Cl . A01G 9/28(2018 .01) A01G 9/02(2018 .01) A01G 27/00(2006 .01) A01G 7/04(2006 .01) C02F 3/32(2006 .01)
( 54 )实用新型名称 一种景观生态浮床装置
( 57 )摘要 本实用新型公开了一种景观生态浮床装置,

【CN209411979U】一种水质提升装置【专利】

【CN209411979U】一种水质提升装置【专利】

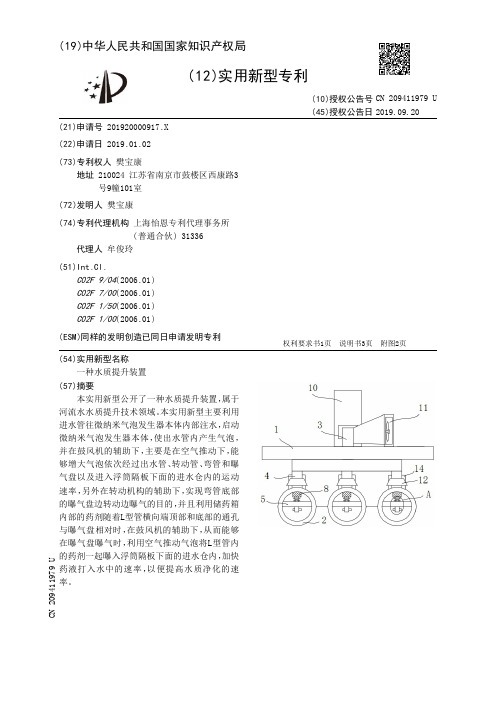

河流水水质提升技术领域。本实用新型主要利用 进水管往微纳米气泡发生器本体内部注水,启动 微纳米气泡发生器本体 ,使出水管内 产生气泡 , 并 在鼓风机的 辅助下 ,主要是在空 气推动下 ,能 够增大气泡依次经过出水管、转动管、弯管和曝 气盘以 及进入浮筒隔 板下面的 进水仓内的 运 动 速率 ,另外在转动机构的 辅助下 ,实现弯管底部 的曝气盘边转动边曝气的目的 ,并且利用储药箱 内部的药剂随着L型管横向端顶部和底部的通孔 与曝气盘相对时 ,在鼓风机的辅助下,从而能够 在曝气盘曝气时 ,利用空气推动气泡将L型管内 的药剂一起曝入浮筒隔板下面的进水仓内 ,加快 药液打入水中的速率 ,以便提高水质净化的速 率。
代理人 牟俊玲
(51)Int .Cl . C02F 9/04(2006 .01) C02F 7/00(2006 .01) C02F 1/50(2006 .01) C02F 1/00(2006 .01)
( ESM )同样的发明创造已同日申请发明专利
( 54 )实用新型名称 一种水质提升装置
( 57 )摘要 本实用新型公开了一种水质提升装置,属于
2 .根据权利要求1所述的一种水质提升装置,其特征在于:所述气泡发生机构包括微纳 米气泡发生器本体 ,另外底座顶部还固定连接有鼓风机 ,所述鼓风机的 输出端也通过管路 与出气管的侧壁相连通,所述微纳米气泡发生器本体的输出端与出水管相连通。
3 .根据权利要求1所述的一种水质提升装置,其特征在于:所述转动机构包括固定在转 动管上的 第一锥齿轮 ,每个所述浮筒的 顶部还固定连接有固定板 ,所述固定板上固定连接 有电 机 ,所述电 机的 输出端固定连接有第二锥齿轮 ,每个所述第一锥齿轮与第二锥齿轮 相 啮合。
( 19 )中华人民 共和国国家知识产权局

【CN209702499U】一种集湿地水体净化和科普游乐于一体的装置【专利】

【CN209702499U】一种集湿地水体净化和科普游乐于一体的装置【专利】

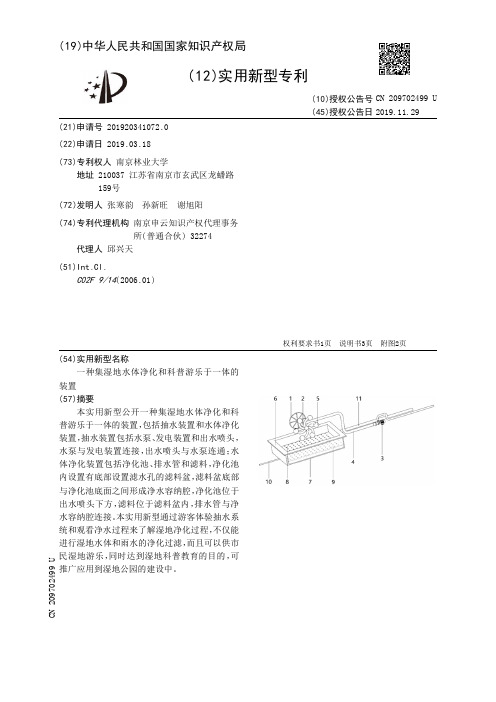

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920341072.0(22)申请日 2019.03.18(73)专利权人 南京林业大学地址 210037 江苏省南京市玄武区龙蟠路159号(72)发明人 张寒韵 孙新旺 谢旭阳 (74)专利代理机构 南京申云知识产权代理事务所(普通合伙) 32274代理人 邱兴天(51)Int.Cl.C02F 9/14(2006.01)(54)实用新型名称一种集湿地水体净化和科普游乐于一体的装置(57)摘要本实用新型公开一种集湿地水体净化和科普游乐于一体的装置,包括抽水装置和水体净化装置,抽水装置包括水泵、发电装置和出水喷头,水泵与发电装置连接,出水喷头与水泵连通;水体净化装置包括净化池、排水管和滤料,净化池内设置有底部设置滤水孔的滤料盆,滤料盆底部与净化池底面之间形成净水容纳腔,净化池位于出水喷头下方,滤料位于滤料盆内,排水管与净水容纳腔连接。

本实用新型通过游客体验抽水系统和观看净水过程来了解湿地净化过程,不仅能进行湿地水体和雨水的净化过滤,而且可以供市民湿地游乐,同时达到湿地科普教育的目的,可推广应用到湿地公园的建设中。

权利要求书1页 说明书3页 附图2页CN 209702499 U 2019.11.29C N 209702499U1.一种集湿地水体净化和科普游乐于一体的装置,其特征在于:包括抽水装置和水体净化装置,所述抽水装置包括水泵、发电装置和出水喷头,所述水泵与发电装置连接,所述出水喷头与水泵连通;所述水体净化装置包括净化池、排水管和滤料,所述净化池内设置有底部有滤水孔的滤料盆,所述滤料盆底部与净化池底面之间形成净水容纳腔,所述净化池位于出水喷头下方,所述滤料位于滤料盆内,所述排水管与净水容纳腔连接。

2.根据权利要求1所述的集湿地水体净化和科普游乐于一体的装置,其特征在于:所述滤料由上往下依次包括种植层、土壤层、石英石层、砾石层和鹅卵石层。

【CN210001707U】一种饮用水深度净化系统【专利】

【CN210001707U】一种饮用水深度净化系统【专利】

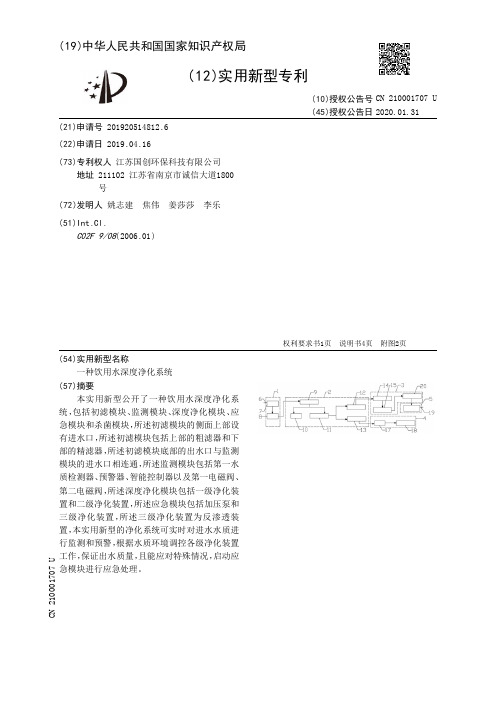

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920514812.6(22)申请日 2019.04.16(73)专利权人 江苏国创环保科技有限公司地址 211102 江苏省南京市诚信大道1800号(72)发明人 姚志建 焦伟 姜莎莎 李乐 (51)Int.Cl.C02F 9/08(2006.01)(54)实用新型名称一种饮用水深度净化系统(57)摘要本实用新型公开了一种饮用水深度净化系统,包括初滤模块、监测模块、深度净化模块、应急模块和杀菌模块,所述初滤模块的侧面上部设有进水口,所述初滤模块包括上部的粗滤器和下部的精滤器,所述初滤模块底部的出水口与监测模块的进水口相连通,所述监测模块包括第一水质检测器、预警器、智能控制器以及第一电磁阀、第二电磁阀,所述深度净化模块包括一级净化装置和二级净化装置,所述应急模块包括加压泵和三级净化装置,所述三级净化装置为反渗透装置,本实用新型的净化系统可实时对进水水质进行监测和预警,根据水质环境调控各级净化装置工作,保证出水质量,且能应对特殊情况,启动应急模块进行应急处理。

权利要求书1页 说明书4页 附图2页CN 210001707 U 2020.01.31C N 210001707U权 利 要 求 书1/1页CN 210001707 U1.一种饮用水深度净化系统,包括初滤模块、监测模块、深度净化模块、应急模块和杀菌模块,所述初滤模块的侧面上部设有进水口,所述初滤模块包括上部的粗滤器和下部的精滤器,所述初滤模块底部的出水口与监测模块的进水口相连通,所述监测模块包括第一水质检测器、预警器、智能控制器以及第一电磁阀、第二电磁阀,所述第一水质检测器分别与预警器和智能控制器通信连接,所述智能控制器分别与第一电磁阀和第二电磁阀通信连接,所述智能控制器接收第一水质检测器发出的水质状态信号,并将控制信号分别发送至第一电磁阀和第二电磁阀,所述第一电磁阀与深度净化模块相连通,所述第二电磁阀与应急模块相连通,所述深度净化模块包括沿水的流动方向设置的一级净化装置和二级净化装置,所述一级净化装置和二级净化装置内装填有两亲性高分子材料,所述应急模块包括沿水的流动方向依次设置的加压泵和三级净化装置,所述三级净化装置为RO膜反渗透装置,所述二级净化装置和三级净化装置的出水口与杀菌模块相连通,所述杀菌模块与净化水出水口相连通。

【CN209940779U】一种河道净化装置【专利】

【CN209940779U】一种河道净化装置【专利】

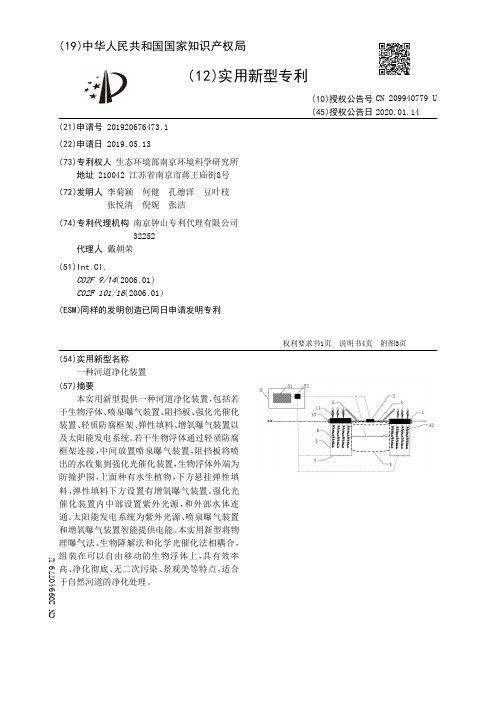

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920676473.1(22)申请日 2019.05.13(73)专利权人 生态环境部南京环境科学研究所地址 210042 江苏省南京市蒋王庙街8号(72)发明人 李菊颖 何健 孔德洋 豆叶枝 张悦清 倪妮 张洁 (74)专利代理机构 南京钟山专利代理有限公司32252代理人 戴朝荣(51)Int.Cl.C02F 9/14(2006.01)C02F 101/16(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种河道净化装置(57)摘要本实用新型提供一种河道净化装置,包括若干生物浮体、喷泉曝气装置、阻挡板、强化光催化装置、轻质防腐框架、弹性填料、增氧曝气装置以及太阳能发电系统。

若干生物浮体通过轻质防腐框架连接,中间放置喷泉曝气装置,阻挡板将喷出的水收集到强化光催化装置,生物浮体外端为防撞护围,上面种有水生植物,下方悬挂弹性填料,弹性填料下方设置有增氧曝气装置。

强化光催化装置内中部设置紫外光源,和外部水体连通。

太阳能发电系统为紫外光源、喷泉曝气装置和增氧曝气装置智能提供电能。

本实用新型将物理曝气法、生物降解法和化学光催化法相耦合,组装在可以自由移动的生物浮体上,具有效率高、净化彻底、无二次污染、景观美等特点,适合于自然河道的净化处理。

权利要求书1页 说明书4页 附图3页CN 209940779 U 2020.01.14C N 209940779U权 利 要 求 书1/1页CN 209940779 U1.一种河道净化装置,其特征在于:包括若干生物浮体(1)、喷泉曝气装置(2)、阻挡板(3)、强化光催化装置(4)、轻质防腐框架(5)、弹性填料(6)、增氧曝气装置(7)以及太阳能发电系统(8);所述生物浮体(1)设于河道内,生物浮体(1)位于水面上方的侧壁上固定连接有轻质防腐框架(5),若干生物浮体(1)之间通过轻质防腐框架(5)连接围成环状结构;所述生物浮体(1)下方固定连接多组弹性填料(6),所述弹性填料(6)垂直悬挂,位于水面下方,弹性填料(6)下方设有增氧曝气装置(7),所述增氧曝气装置(7)通过轻质防腐框架(5)与生物浮体(1)的底部相连,用于增加水体中的溶解氧浓度;所述喷泉曝气装置(2)通过轻质防腐框架(5)固定连接在环状结构的中心位置,用于将河道中的水体扬起;所述轻质防腐框架(5)的上方设有阻挡板(3),所述阻挡板(3)以喷泉曝气装置(2)为中心环形分布于轻质防腐框架(5)上,阻挡板(3)的一端与轻质防腐框架(5)固定连接,另一端向生物浮体(1)的方向倾斜,用于将喷泉曝气装置(2)喷出的水收集到装置中间区域;所述轻质防腐框架(5)的下方设有强化光催化装置(4),由非透明防水层(41)和紫外光源(42)组成,所述非透明防水层(41)将紫外光源(42)包围,用于遮蔽紫外光,所述非透明防水层(41)的内表面涂覆紫外光响应光催化剂;非透明防水层(41)上部与轻质防腐框架(5)固定连接,下部的位置高于增氧曝气装置(7)所在的位置;所述非透明防水层(41)上部与下部无遮挡,与外部水体连通;所述太阳能发电系统(8)位于水面上部,由太阳能电池组件(81)和蓄电池(82)组成,所述蓄电池(82)分别与紫外光源(42)、喷泉曝气装置(2)和增氧曝气装置(7)连接,为紫外光源(42)、喷泉曝气装置(2)和增氧曝气装置(7)提供电能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920508198.2
(22)申请日 2019.04.16
(73)专利权人 成都黑贝景观规划设计有限公司
地址 610000 四川省成都市天府新区华阳
街道利通路99号出水芙蓉37栋1层802

(72)发明人 李雪晶 郭伟
(74)专利代理机构 成都熠邦鼎立专利代理有限
公司 51263
代理人 张晨光

(51)Int.Cl.
B44C 5/06
(2006.01)

(54)实用新型名称
一种具有水质净化功能的景观规划水幕墙
(57)摘要
本实用新型提供了一种具有水质净化功能
的景观规划水幕墙,属于水幕墙技术领域,包括
活墙体和集水槽,活墙体底部的右侧通过结构胶
粘接有集水槽,活墙体包括分流筒、喷洒管、输送
管、水泵、进水管、过滤器、固定条、固定螺钉、转
动杆和涂色片,活墙体的顶部通过结构胶粘接有
分流筒,分流筒的底部嵌入设置有若干个喷洒
管,分流筒的左侧嵌入焊接有输送管,输送管的
底部嵌入设置在水泵中。本实用新型中的涂色片
其组成一个圆筒,当墙体上的水从上而下流过
时,水冲刷涂色片顺时针转动,使五片颜色不同
的涂色片循环的呈现在人们的面前,使墙体的颜
色变得多变生动,具有非常高的观赏性,过滤器
能够过滤水质,起到净化水质的功能。

权利要求书1页 说明书3页 附图4页
CN 210082793 U
2020.02.18

C
N
2
1
0
0
8
2
7
9
3
U
1.一种具有水质净化功能的景观规划水幕墙,包括活墙体(1)和集水槽(2),其特征在
于:所述活墙体(1)底部的右侧通过结构胶粘接有集水槽(2);所述活墙体(1)包括分流筒
(101)、喷洒管(102)、输送管(103)、水泵(104)、进水管(105)、过滤器(106)、固定条(107)、
固定螺钉(108)、转动杆(109)和涂色片(1010),所述活墙体(1)的顶部通过结构胶粘接有分
流筒(101),所述分流筒(101)的底部嵌入设置有若干个喷洒管(102),所述分流筒(101)的
左侧嵌入焊接有输送管(103),所述输送管(103)的底部嵌入设置在水泵(104)中,所述水泵
(104)的右侧嵌入设置有进水管(105),且进水管(105)贯穿设置在墙体(1)中,所述进水管
(105)的右侧套接有过滤器(106),所述墙体(1)的右侧嵌入设置有若干块固定条(107),所
述墙体(1)的右侧嵌入设置有若干个固定螺钉(108),且固定条(107)通过固定螺钉(108)固
定在活墙体(1)中,所述墙体(1)的右侧活动嵌入有若干根转动杆(109),所述转动杆(109)
的表面均通过结构胶粘接有五块涂色片(1010)。
2.根据权利要求1所述的具有水质净化功能的景观规划水幕墙,其特征在于:所述涂色
片(1010)五片为一组共设有十一组,且一组涂色片(1010)组成一个圆筒,并且一组涂色片
(1010)的表面分别喷涂有五种不同的颜料。
3.根据权利要求1所述的具有水质净化功能的景观规划水幕墙,其特征在于:所述喷洒
管(102)与墙体(1)的右侧保持平行,且喷洒管(102)与水平面的夹角为70°-80°。
4.根据权利要求1所述的具有水质净化功能的景观规划水幕墙,其特征在于:所述固定
条(107)两块为一组共设有十一组,且固定条(107)的内侧呈“曲面”状,并且固定条(107)的
内侧与涂色片(1010)组成的圆筒相配适。
5.根据权利要求1所述的具有水质净化功能的景观规划水幕墙,其特征在于:所述水泵
(104)的左侧电性连接有电线。

权 利 要 求 书
1/1页

2
CN 210082793 U
