2018-2019学年高二物理下学期课时检测题
2018-2019年高中物理四川高二专题试卷检测试卷【2】含答案考点及解析
2018-2019年高中物理四川高二专题试卷检测试卷【2】含答案考点及解析班级:___________ 姓名：___________ 分数：___________1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、选择题1.如图，两块水平放置的平行金属板间距为d，定值电阻的阻值为R，竖直放置的线圈匝数为n，绕制线圈导线的电阻为R，其它导线的电阻忽略不计。
现有竖直向上的磁场B穿过线圈，在两极板中有一个质量为m、电荷量为q，带正电的油滴恰好处于静止状态，则磁场B的变化情况是（）A．均匀增大，磁通量变化率的大小为2mgd/nqB．均匀增大，磁通量变化率的大小为mgd/nqC．均匀减小，磁通量变化率的大小为2mgd/nqD．均匀减小，磁通量变化率的大小为mgd/nq【答案】A【解析】试题分析：电荷量为q的带正电的油滴恰好处于静止状态，电场力竖直向上，则电容器的下极板带正电，所以线圈下端相当于电源的正极，由题意可知，根据楞次定律，可得：穿过线圈的磁通量在均匀增大；由公式感应电动势E=n；闭合电路欧姆定律：I=，电容器的电场强度E=,U=IR所受电场力F＝mg=Eq，因此＝，所以线圈中的磁通量变化率的大小为=,A正确。
考点：本题考查法拉第电磁感应定律、共点力平衡的条件及其应用、电容。
2.如图所示，在直导线下方有一矩形线框，当直导线中通有方向如图所示且均匀增大的电流时，线框将A．有顺时针方向的电流B．有逆时针方向的电流C．靠近直导线D．远离直导线【答案】BD【解析】试题分析：由于导线中有均匀增大的电流，故穿过线圈的磁通量在增大，所以线圈产生的感应电流的磁场是与其相反的，由右手定则可判断出穿过线圈的磁场是向里的，故线圈产生的磁场是向外的，再由右手定则可判断出线圈中感应电流的方向是沿逆时针方向的，故A不对，B是正确的；再由左手定则判断得出靠近导线的线框受到向下的安培力，离导线远的线框受到向上的安培力，但靠近导线的磁场较强，产生的安培力较大，故线圈会远离导线，C不对，D是正确的。

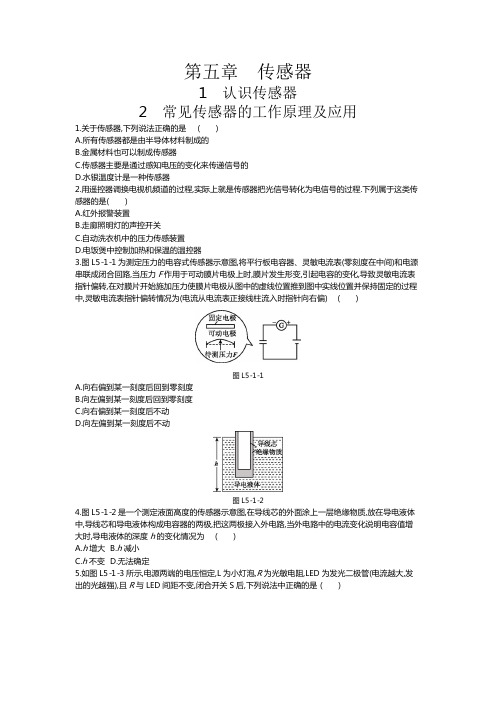

高二下学物理人教版(2019)选择性必修第二册 第五章 传感器 第1-2节 课时练习
第五章传感器1认识传感器2常见传感器的工作原理及应用1.关于传感器,下列说法正确的是()A.所有传感器都是由半导体材料制成的B.金属材料也可以制成传感器C.传感器主要是通过感知电压的变化来传递信号的D.水银温度计是一种传感器2.用遥控器调换电视机频道的过程,实际上就是传感器把光信号转化为电信号的过程.下列属于这类传感器的是()A.红外报警装置B.走廊照明灯的声控开关C.自动洗衣机中的压力传感装置D.电饭煲中控制加热和保温的温控器3.图L5-1-1为测定压力的电容式传感器示意图,将平行板电容器、灵敏电流表(零刻度在中间)和电源串联成闭合回路,当压力F作用于可动膜片电极上时,膜片发生形变,引起电容的变化,导致灵敏电流表指针偏转,在对膜片开始施加压力使膜片电极从图中的虚线位置推到图中实线位置并保持固定的过程中,灵敏电流表指针偏转情况为(电流从电流表正接线柱流入时指针向右偏) ()图L5-1-1A.向右偏到某一刻度后回到零刻度B.向左偏到某一刻度后回到零刻度C.向右偏到某一刻度后不动D.向左偏到某一刻度后不动图L5-1-24.图L5-1-2是一个测定液面高度的传感器示意图,在导线芯的外面涂上一层绝缘物质,放在导电液体中,导线芯和导电液体构成电容器的两极,把这两极接入外电路,当外电路中的电流变化说明电容值增大时,导电液体的深度h的变化情况为()A.h增大B.h减小C.h不变D.无法确定5.如图L5-1-3所示,电源两端的电压恒定,L为小灯泡,R为光敏电阻,LED为发光二极管(电流越大,发出的光越强),且R与LED间距不变,闭合开关S后,下列说法中正确的是 ()图L5-1-3A.当滑片P向左移动时,L消耗的功率增大B.当滑片P向左移动时,L消耗的功率减小C.当滑片P向右移动时,L消耗的功率可能不变D.无论怎样移动滑片P,L消耗的功率都不变6.下列应用了温度传感器的是()A.商场里的自动玻璃门B.夜间自动打开的路灯C.自动恒温冰箱D.夜间有声音时就亮的楼梯灯7.2007年度诺贝尔物理学奖授予了法国和德国的两位科学家,以表彰他们发现“巨磁电阻效应”,基于“巨磁电阻效应”开发的用于读取硬盘数据的技术,被认为是纳米技术的第一次真正应用.在下列有关其他电阻应用的说法中,错误的是 ()A.热敏电阻可应用于温度测控装置中B.光敏电阻是一种光电传感器C.电阻丝可应用于电热设备中D.金属热电阻的阻值随温度升高而减小8.如图L5-1-4所示是一火灾报警器的部分电路示意图,其中R3为用半导体热敏材料制成的传感器,值班室的显示器为电路中的电流表,a、b之间接报警器.当传感器R3所在处出现火情时,显示器的电流I、报警器两图L5-1-4端的电压U的变化情况是()A.I变大,U变大B.I变大,U变小C.I变小,U变小D.I变小,U变大9.居民楼的楼道里,夜里只是偶尔有人经过,电灯如果总是亮着会造成很大浪费.科研人员利用“光敏”材料制成“光控开关”,天黑时自动闭合,天亮时自动断开;利用“声敏”材料制成“声控开关”,当有人走动发出声音时自动闭合,无人走动时自动断开.若将这两种开关配合使用,如图L5-1-5所示的电路符合要求的是()图L5-1-510.如图L5-1-6所示,有电流I流过长方体金属块,金属块宽为d,高为b,有一磁感应强度为B的匀强磁场垂直穿过金属块的前、后两个侧面,金属块单位体积内的自由电子数为n,金属块上、下表面哪个表面电势高?电势差是多少?图L5-1-611.在输液时,药液有时会从针口流出体外,为了及时发现,设计了一种报警装置,电路如图L5-1-7所示.M是贴在针口处的传感器,接触到药液时其电阻R M发生变化,导致S两端电压U增大,装置发出警报,此时()图L5-1-7A.R M变大,且R越大,U增大越明显B.R M变大,且R越小,U增大越明显C.R M变小,且R越大,U增大越明显D.R M变小,且R越小,U增大越明显12.利用如图L5-1-8甲所示电路测量电流表的内阻.闭合开关S,当滑动变阻器的滑片滑至c处时,电流表和电压表的示数分别是40 mA、9 V.已知图甲中热敏电阻的I-U关系图线如图乙所示,则电流表的内阻为()图L5-1-8A.0.14 ΩB.105 ΩC.140 ΩD.225 Ω13.(多选)自行车速度计利用霍尔效应传感器获知自行车的运动速率,如图L5-1-9甲所示,自行车前轮上安装一块磁铁,轮子每转一圈,这块磁铁就靠近传感器一次,传感器会输出一个脉冲电压,图乙为霍尔元件的工作原理图.当磁场靠近霍尔元件时,导体内定向运动的自由电荷在磁场力作用下偏转,最终使导体在与磁场、电流方向都垂直的方向上出现电势差,即为霍尔电势差.下列说法正确的是()图L5-1-9A.根据单位时间内的脉冲数和自行车车轮的半径即可获知车速大小B.自行车的车速越大,霍尔电势差越高C.图乙中霍尔元件中的电流I是由正电荷定向运动形成的D.如果长时间不更换传感器的电源,霍尔电势差将减小参考答案1.B【解析】大多数传感器都是由半导体材料制成的,但某些金属也可以制成传感器,如金属热电阻,故A错误,B正确;传感器是将非电学量转换为电学量,因此传感器感知的应该是“非电信号”,故C错误;水银温度计能感受热学量,但不能把热学量转化为电学量,因此不是传感器,故D错误.2.A知,电容器的电容C变大,又根据Q=CU知, 3.A【解析】压力F作用时,极板间距d变小,由C=εr S4πkd极板带电荷量变大,所以电容器应充电,电流从灵敏电流表正接线柱流入,所以指针将向右偏.极板保持固定后,充电结束,指针回到零刻度,故选A.4.A【解析】由题意知,导线芯和导电液体构成电容器的两极,类似于平行板电容器的两极,当液面高度发生变化时相当于两极板正对面积发生变化,会引起电容的变化,与平行板电容器类比可得,导电液体深度h增大时,导线芯和导电液体的正对面积增大,电容器的电容值变大.5.A【解析】当滑片P向左移动时,滑动变阻器接入电路中的电阻减小,则流过发光二极管的电流增大,从而发光增强,使光敏电阻R的阻值减小,通过灯泡L的电流增大,则L消耗的功率增大,A正确,B、D错误;当滑片P向右移动时,可分析出L消耗的功率减小,C错误.6.C【解析】商场里的自动玻璃门是应用了红外线传感器,A错误;夜间自动打开的路灯是利用了光传感器,B错误;自动恒温冰箱是利用了温度传感器,C正确;夜间有声音时就亮的楼梯灯是利用了声音传感器,D错误.7.D8.C 【解析】 温度越高,半导体热敏电阻的阻值越小,干路电流就越大,由U=E-I 总r 知U 将减小;由U 1=I 总R 1知R 1两端电压将增大,由U 并=U-U 1知U 并减小,由I=U并R 2知I 将减小,故选项C 正确.9.D 【解析】 根据题意可得,声控开关和光控开关串联后共同控制灯泡,即用导线将各元件依次连接起来,故D 正确. 10.下表面电势高IB ned【解析】 因为金属中自由电荷为电子,运动方向与电流方向相反,故由左手定则可判定电子向上偏,则上表面聚集负电荷,下表面带等量的正电荷,故下表面电势高,设其稳定电势差为U ,当电子所受静电力与洛伦兹力平衡时,有e U b=evB ,因为导体中的电流I=neSv=nev ·bd ,故U=IB ned. 11.C 【解析】 当R M 变大时,回路的总电阻R 总变大,根据I 总=E R总可知干路中的电流变小,S 两端的电压U=I 总R S 变小,故选项A 、B 错误;当R M 变小时,回路的总电阻R 总=11R +1RM+R S +r 变小,根据I 总=ER 总可知干路中的电流变大,S 两端的电压U=I 总R S 变大,而且R 越大,R M 变小时,对回路的总电阻的影响越明显,故选项C 正确,选项D 错误.12.B 【解析】 由题意知,电流表示数为40 mA 时电压表示数为9 V,由图甲知,热敏电阻与电流表串联,故此时热敏电阻中的电流也为40 mA,由图乙知,I=40 mA 时热敏电阻两端电压U t =4.8 V,电流表两端电压U A =U-U t =(9-4.8) V =4.2 V,故电流表的内阻R A =UA I=4.20.04Ω=105 Ω. 13.AD 【解析】 根据单位时间内的脉冲数可知车轮转动的转速,若再已知自行车车轮的半径,则根据v 0=2πrn 即可获知车速大小,选项A 正确;根据霍尔效应原理可知U dq=Bqv (v 代表自由电荷的定向移动速度),U=Bdv ,与自行车的车速无关,选项B 错误;题图乙中霍尔元件中的电流I 是由电子定向运动形成的,选项C 错误;若长时间不更换传感器的电源,则会导致电子定向移动的速率减小,故霍尔电势差将减小,选项D 正确.。
山东省专用2018_2019学年高中物理第五章曲线运动课时跟踪检测三圆周运动含解析新人教版必修2
课时跟踪检测（三） 圆周运动1．[多选]下列关于匀速圆周运动的说法中，正确的是( )A ．是线速度不变的运动B ．是角速度不变的运动C ．是周期不变的运动D ．是位移不变的运动解析：选BC 匀速圆周运动中线速度的大小不变，方向不断变化；角速度的大小和方向都不变，周期不变，位移的方向时刻改变，故A 、D 错误，B 、C 正确。
2．[多选]关于地球上的物体随地球自转的角速度、线速度的大小，下列说法正确的是( )A ．在赤道上的物体线速度最大B ．在两极的物体线速度最大C ．在赤道上的物体角速度最大D ．在北京和广州的物体角速度一样大解析：选AD 地球上的物体随地球一起绕地轴匀速转动，物体相对地面的运动在此一般可忽略，因此物体随地球一起绕地轴匀速转动的角速度一样，由v ＝ωr 知半径大的线速度大。
物体在地球上绕地轴匀速转动时，在赤道上距地轴最远，线速度最大，在两极距地轴为0，线速度为0。
在北京和广州的物体角速度一样大。
故A 、D 正确。
3．[多选]关于匀速圆周运动的角速度与线速度，下列说法中正确的是( )A ．半径一定，角速度与线速度成反比B ．半径一定，角速度与线速度成正比C ．线速度一定，角速度与半径成反比D ．角速度一定，线速度与半径成正比解析：选BCD 根据ω＝知，半径一定，角速度与线速度成正比，故A 错误，B 正确；v r根据ω＝知，线速度一定，角速度与半径成反比，C 正确；根据v ＝rω知，角速度一定，v r线速度与半径成正比，D 正确。
4．如图所示是自行车传动结构的示意图，其中A 是半径为r 1的大齿轮，B 是半径为r 2的小齿轮，C 是半径为r 3的后轮，假设脚踏板的转速为n r/s ，则自行车前进的速度为( )A. B.πnr 1r 3r 2πnr 2r 3r 1C. D.2πnr 1r 3r 22πnr 2r 3r 1解析：选C 前进速度即为后轮的线速度，由于同一个轮上的各点的角速度相等，同一条线上的各点的线速度相等，可得ω1r 1＝ω2r 2，ω3＝ω2，又ω1＝2πn ，v ＝ω3r 3，所以v ＝。

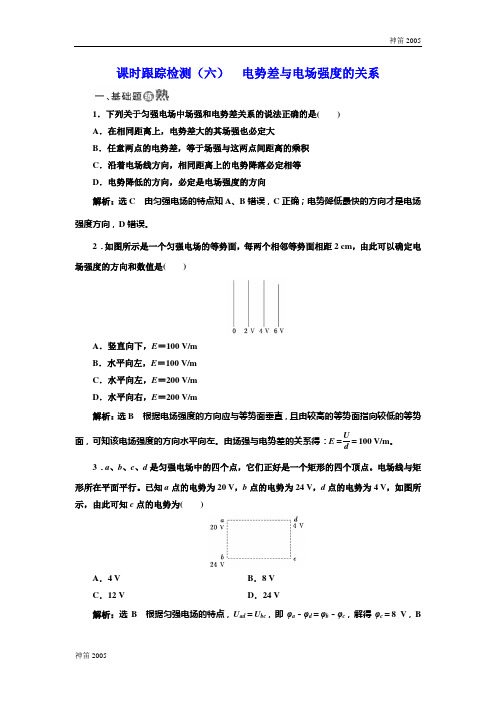

2018-2019学年高二物理人教版选修3-1课时跟踪检测：(六) 电势差与电场强度的关系
课时跟踪检测（六）电势差与电场强度的关系1．下列关于匀强电场中场强和电势差关系的说法正确的是()A．在相同距离上，电势差大的其场强也必定大B．任意两点的电势差，等于场强与这两点间距离的乘积C．沿着电场线方向，相同距离上的电势降落必定相等D．电势降低的方向，必定是电场强度的方向解析：选C由匀强电场的特点知A、B错误，C正确；电势降低最快的方向才是电场强度方向，D错误。
2．如图所示是一个匀强电场的等势面，每两个相邻等势面相距2 cm，由此可以确定电场强度的方向和数值是()A．竖直向下，E＝100 V/mB．水平向左，E＝100 V/mC．水平向左，E＝200 V/mD．水平向右，E＝200 V/m解析：选B根据电场强度的方向应与等势面垂直，且由较高的等势面指向较低的等势面，可知该电场强度的方向水平向左。
由场强与电势差的关系得：E＝U＝100 V/m。
d3．a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点。
电场线与矩形所在平面平行。
已知a点的电势为20 V，b点的电势为24 V，d点的电势为4 V，如图所示，由此可知c点的电势为()A．4 V B．8 VC．12 V D．24 V解析：选B根据匀强电场的特点，U ad＝U bc，即φa－φd＝φb－φc，解得φc＝8 V，B正确。
4．如图所示，在某电场中画出了四条电场线，C 、D 两点是AB 连线的三等分点。
已知A 点的电势为φA ＝30 V ，B 点的电势为φB ＝0，则( )A ．C 点的电势＝20 VB ．C 点的电势<20 V C ．C 点的电势>20 VD ．A 、B 、C 都不正确解析：选B 由题图看出，AC 段电场线比CD 段、DB 段电场线密，则AC 段场强最大，根据公式U ＝Ed 可以知道，A 、C 间电势差U AC 大于C 、D 间电势差U CD 和D 、B 间电势差U DB 。
所以U AC ＞13U AB ＝13(φA －φB )＝10 V ，即(φA －φC )＞10 V ，又φA ＝30 V ，可以知道φC＜20 V 。
山东省专用2018_2019学年高中物理第五章曲线运动课时跟踪检测六生活中的圆周运动含解析新人教版必修2
课时跟踪检测（六） 生活中的圆周运动1．在水平路面上转弯的汽车，提供向心力的是( )A ．重力和支持力的合力B ．静摩擦力C ．滑动摩擦力D ．重力、支持力和牵引力的合力解析：选B 汽车在水平路面上转弯时，与线速度方向垂直且指向圆心的静摩擦力提供汽车转弯所需的向心力。
2．关于铁轨转弯处内、外轨间的高度关系，下列说法中正确的是( )A ．内、外轨一样高，以防列车倾倒造成翻车事故B ．因为列车转弯处有向内倾倒的可能，故一般使内轨高于外轨，以防列车翻倒C ．外轨比内轨略高，这样可以使列车顺利转弯，减少车轮对铁轨的挤压D ．以上说法均不正确解析：选C 外轨略高于内轨，这样轨道对火车的支持力垂直于轨道平面向上，它与火车的重力的合力沿水平方向指向圆心，消除或减小车轮和轨道间的侧向挤压，有效地保护了轨道和车轮。
3．如图所示，在盛满水的试管中装有一个小蜡块，小蜡块所受浮力略大于重力，当用手握住A 端让试管在竖直平面内左右快速摆动时，关于蜡块的运动，以下说法正确的是( )A ．与试管保持相对静止B ．向B 端运动，可以到达B 端C ．向A 端运动，可以到达A 端D ．无法确定解析：选C 试管快速摆动，试管中的水和浸在水中的蜡块都有做离心运动的趋势(尽管试管不是做完整的圆周运动，且运动的方向也不断变化，但并不影响问题的实质)，但因为蜡块的密度小于水的密度，蜡块被水挤压向下运动。
只要摆动速度足够大且时间足够长，蜡块就能一直运动到手握的A 端，故C 正确。
4．一汽车通过拱形桥顶点时速度为10 m/s ，车对桥顶的压力为车重的，如果要使汽车34在桥顶对桥面没有压力，车速至少为( )A ．15 m/s B ．20 m/sC ．25 m/sD ．30 m/s解析：选B 当F N ＝G 时，因为G －F N ＝m ，所以G ＝m ，当F N ＝0时，G ＝m ，所34v 2r 14v 2r v ′2r 以v ′＝2v ＝20 m/s 。

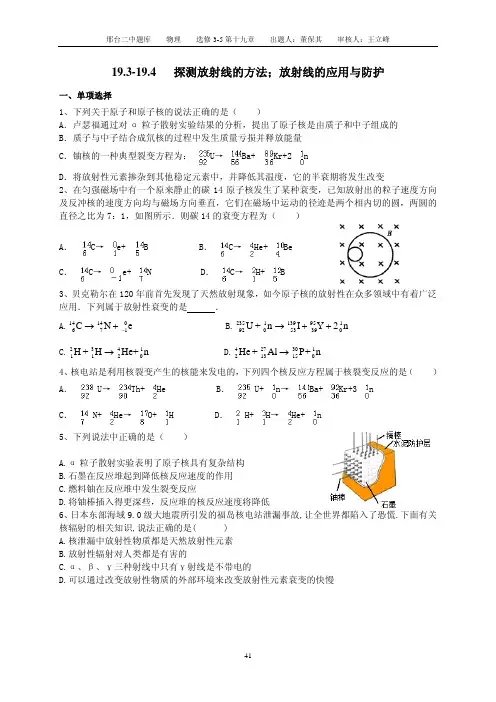

河北省邢台市第二中学2018-2019学年高二物理人教版选修3-5课时练：15 19.3、19.4 放射线的应用与防护 P
8、卢瑟福通过实验首次实现了原子核的人工转变，核反应方程为
4 2
He
+
14 7
N
→
187O
+
11H
，下列
说法中正确的是：（ ）
A．通过此实验发现了质子
B．实验中利用了放射源放出的γ射线
C．实验中利用了放射源放出的α射线
D．原子核在人工转变过程中，电荷数可能不守恒
9、中共中央、国务院、中央军委隆重表彰了为研制“两弹一星”作出突出贡献的科学家．下列
D． H+ H→ He+ n
A.α 粒子散射实验表明了原子核具有复杂结构
B.石墨在反应堆起到降低核反应速度的作用
C.燃料铀在反应堆中发生裂变反应
D.将铀棒插入得更深些，反应堆的核反应速度将降低
6、日本东部海域 9.0 级大地震所引发的福岛核电站泄漏事故,让全世界都陷入了恐慌.下面有关
核辐射的相关知识,说法正确的是(
C．铀核的一种典型裂变方程为： U→ Ba+ Kr+2 n
D．将放射性元素掺杂到其他稳定元素中，并降低其温度，它的半衰期将发生改变 2、在匀强磁场中有一个原来静止的碳 14 原子核发生了某种衰变，已知放射出的粒子速度方向 及反冲核的速度方向均与磁场方向垂直，它们在磁场中运动的径迹是两个相内切的圆，两圆的 直径之比为 7：1，如图所示．则碳 14 的衰变方程为（ ）
邢台二中题库 物理 选修 3-5 第十九章 出题人：董保其 审核人：王立峰
19.3-19.4 探测放射线的方法；放射线的应用与防护
一、单项选择 1、下列关于原子和原子核的说法正确的是（ ） A．卢瑟福通过对 α 粒子散射实验结果的分析，提出了原子核是由质子和中子组成的 B．质子与中子结合成氘核的过程中发生质量亏损并释放能量
2018-2019学年高二物理人教版选修3-1课时跟踪检测：(十三) 串联电路和并联电路
课时跟踪检测（十三） 串联电路和并联电路1.在图所示的电路中，通过电阻R 1的电流I 1是( ) A.UR 1 B.U R 2 C.U 2R 2D.U 1R 1＋R 2解析：选C 电阻R 1与R 2串联，电流相等，由欧姆定律可知，I 1＝U 1R 1＝U 2R 2＝UR 1＋R 2，故C 正确。
2．某同学用伏安法测电阻时，分别采用了内接法和外接法，测得的某电阻R x 的阻值分别为R 1和R 2，则所测阻值与真实值R x 之间的关系为( )A ．R 1＞R x ＞R 2B ．R 1＜R x ＜R 2C ．R 1＞R 2＞R xD ．R 1＜R 2＜R x解析：选A 内接法测量值大于真实值，即R 1＞R x ；外接法测量值小于真实值，即R 2＜R x ，所以R 1＞R x ＞R 2。
3．如图所示，4只电阻串联于某电路中，已测出U AC ＝9 V ，U BD ＝6 V ，R 2＝R 4，则U AE 为( )A ．3 VB ．7.5 VC ．15 VD ．无法确定解析：选C 四个电阻串联，根据电压关系可知U AC ＋U BD ＝15 V ＝I (R 1＋R 2＋R 2＋R 3)，已知R 2＝R 4，所以U AC ＋U BD ＝U AE 。
4．已知R 1＝6 Ω，R 2＝3 Ω，R 3＝4 Ω，AB 端的总电压为6 V ，把它们接成图示电路，求通过它们的电流I 1∶I 2∶I 3为( )A ．1∶1∶2B ．3∶2∶1C ．1∶2∶3D ．2∶1∶3解析：选C R 1与R 2并联，则电流I 1∶I 2＝R 2∶R 1＝3∶6＝1∶2；设R 1中电流为I ，则R 2中电流为2I ，而流过R 3的电流I 3＝I ＋2I ＝3I ；故电流之比I 1∶I 2∶I 3＝I ∶2I ∶3I ＝1∶2∶3。
故C 正确。
5．一电压表，内阻为3 kΩ，量程为0～3 V ，要把它改装成一个量程为0～15 V 的电压表，需要给它( )A ．并联一个12 kΩ的电阻B ．并联一个15 kΩ的电阻C ．串联一个12 kΩ的电阻D ．串联一个15 kΩ的电阻解析：选C 增大电压表的量程，需要给它串联一个电阻，R ＝U －U g U g R g＝(15－3)×3 kΩ3＝12 kΩ，故C 正确。
福建省泉州市北师大附属中学2018-2019学年高二物理测试题含解析
福建省泉州市北师大附属中学2018-2019学年高二物理测试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. （多选）带电粒子在磁场中发生偏转的物理原理可运用于各种科学实验和电器中．下面利用了此物理原理的装置有参考答案：ABC2. 在下列图象中，描述物体做匀变速直线运动的是（图中x表示位移、v表示速度、t表示时间）（）A．B．C．D．参考答案：D【考点】匀变速直线运动的图像．【分析】x﹣t图象中每一点的坐标表示该时刻物体的位置，而v﹣t图象中点的坐标表示该时刻物体的速度；要注意图象的坐标的意义再进行判断【解答】解：匀变速直线运动中的速度随时间均匀变化，故在v﹣t图象中其图象为倾斜的直线，在x﹣t图象中应为二次函数图象，故ABC错误，D正确；故选：D．3. 真空中两个完全相同的金属小球相距r，带电量分别为：Q1=+Q ,Q2=-9Q，此时两电荷间的相互作用力为F,如将两小球接触一下再放回原位则作用力将变为( )A FB FC FD F参考答案：A4. 在现实生活中，物体运动的V-t图线不可能存在的是参考答案：C5. （多选）（2012?榆林校级二模）如图所示，悬挂在小车顶棚上的小球偏离竖直方向θ角，则小车的运动情况可能是（）A．向右加速运动B．向右减速运动C．向左加速运动D．向左减速运动参考答案：AD牛顿第二定律；力的合成与分解的运用解：小球受力如图所示，由牛顿第二定律得：m A gtanθ=m A a，解得球的加速度为：a=gtanθ，方向水平向右，小球与车的运动状态相同，车的加速度向右，因此车可能向右做加速运动，或向左做减速运动，故AD正确，BC错误．故选：AD．二、填空题：本题共8小题，每小题2分，共计16分6. 如图，长为a、宽为b的矩形线框的左半侧处在磁感应强度为B的匀强磁场中，磁场方向与线框平面垂直，线框的对称轴MN恰与磁场边缘平齐。
若第一次将线框从磁场中以恒定速度v向右匀速拉出，第二次以同样大小的线速度v让线框转过90︒。
2018-2019学年高二物理人教版选修3-1课时跟踪检测：(十六) 闭合电路的欧姆定律
课时跟踪检测（十六） 闭合电路的欧姆定律1．一个闭合电路，是由电池供电的，外电路是纯电阻时，以下说法正确的是( ) A ．当外电阻增大时，路端电压增大 B ．当外电阻减小时，路端电压增大 C ．当外电阻减小时，电路中的电流减小D ．电池的内阻越小，外电阻变化时，路端电压的变化越大解析：选A 根据U ＝E －Ir ，当外电阻增大时，I 减小，U 增大，A 正确，B 错误。
根据I ＝ER ＋r，C 错误，再根据U ＝E －Ir ，ΔU ＝ΔIr ，故D 错误。
2．在如图所示的电路中，电阻R ＝2.0 Ω，电源的电动势E ＝3.0 V ，内电阻r ＝1.0 Ω。
闭合开关S 后，通过电阻R 的电流为( )A ．1.0 AB ．1.5 AC ．2.0 AD ．6.0 A解析：选A 根据闭合电路欧姆定律得I ＝E R ＋r ＝32＋1 A ＝1 A ，则A 正确。
3．有两个相同的电阻R ，串联起来接在电动势为E 的电源上，电路中的电流为I ；将它们并联起来接在同一电源上，此时流过电源的电流为4I3，则电源的内阻为( )A ．R B.R 2 C ．4RD.R 8解析：选C 由串联电路和并联电路的特点及闭合电路的欧姆定律得E ＝I (2R ＋r )，E ＝43I ⎝⎛⎭⎫R 2＋r ，由以上两式可得r ＝4R 。
4.[多选]如图所示电路中，电源电动势E ＝9 V 、内阻r ＝3 Ω，R ＝15 Ω，下列说法中正确的是( )A ．当S 断开时，U AC ＝9 VB ．当S 闭合时，U AC ＝9 VC ．当S 闭合时，U AB ＝7.5 V ，U BC ＝0D ．当S 断开时，U AB ＝0，U BC ＝0解析：选AC 当S 断开时，U AC 与U BC 为路端电压，等于电源电动势，A 正确，D 错误；当S闭合时，U AC＝U AB＝ER＋rR＝7.5 V，U BC＝I×0＝0，B错误，C正确。
5.如图所示，电池电动势为E，内阻为r。
江苏省扬州中学2018_2019学年高二物理下学期4月质量检测试题(含解析)
江苏省扬州中学2018-2019学年高二物理下学期4月质量检测试题（含解析）一、单项选择题(本题共4小题，每小题3分，共12分．在每小题给出的四个选项当中，只有一个选项是正确的)1.图甲、图乙分别表示两种电压的波形，其中图甲所示电压按正弦规律变化，下列说法正确的是（ ）A. 图甲表示交流电，图乙表示直流电B. 两种电压的有效值都是311VC. 图甲所示电压的瞬时值表达式为()220sin100πV u t =D. 图甲所示电压经原、副线圈匝数比为10：1的理想变压器变压后，功率比为1：1【答案】D【解析】【详解】A 、由于两图中表示的电流方向都随时间变化，因此都为交流电，故A 错误；B 、两种电压的最大值是311V ，有效值要小于311V ，故B 错误；C 、从图甲可知，E m =311V ，ω=2πT=100πrad/s，所以图1电压的瞬时值表达式为u =311sin100πt V ，故C 错误；D 、理想变压器变压后，输入功率等于输出功率，功率比为1：1，故D 正确；2.普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab 一侧线圈的匝数较少，工作时电流为I ab ，cd 一侧线圈的匝数较多，工作时电流为I cd ，为了使电流表能正常工作，则（ ）A. ab 接MN 、cd 接PQ ，I ab ＜I cdB. ab 接MN 、cd 接PQ ，I ab ＞I cdC. ab 接PQ 、cd 接MN ，I ab ＜I cdD. ab 接PQ 、cd 接MN ，I ab ＞I cd【答案】B【解析】 高压输电线上的电流较大，测量时需把电流变小，根据1221I n I n ，MN 应接匝数少的线圈，故ab 接MN ，cd 接PQ ，且I ab >I cd ，选项B 正确。
3.如图所示是一火警报警器的电路示意图，其中R 2为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而减小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课时训练13 传感器的应用
基础夯实
1.光传感器的工作原理是通过光敏电阻把光信号转换成电信号.下列
所述与其工作原理相同的是( )
A.走廊照明灯的声控开关
B.火灾报警器
C.自动洗衣机中的压力传感装置
D.电饭煲中控制加热和保温的温控器
答案：B
2.(多选)下列器件是应用光传感器的是( ) (导学号51130125)
A.鼠标器 B.火灾报警器
C.测温仪 D.电子秤
答案：AB
3.(多选)下列说法正确的是( )
A.话筒是一种常用的声传感器,其作用是将声信号转换为电信号
B.楼道里的灯只有天黑时出现声音才亮,说明它的控制电路中只有声
传感器
C.光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量
D.电子秤所使用的测力装置是温度传感器
答案：AC
4.楼道里,夜间只是偶尔有人经过,电灯总是亮着会浪费电能.科研人员
利用光敏材料制成“光控开关”,天黑时自动闭合,天亮时自动断开.利用
声敏材料制成“声控开关”,当有人走动发出声音时,自动闭合;无人走
动时,自动断开.若将这两个开关配合使用,就可以使楼道灯变得“智能
化”,这种“智能”电路正确的是下图的( ) (导学号51130126)
答案：D
解析：需要满足题意的两个条件,则必须把光控开关和声控开关串联.
5.下列器件不是应用温度传感器的是( )
A.电熨斗 B.话筒
C.电饭锅 D.测温仪
答案：B
解析：话筒是声传感器.
6.如图所示是一火警报警器的部分电路示意图.其中R3为用半导体热
敏材料制成的传感器,该材料电阻值随温度升高而减小.值班室的显示
器为电路中的电流表,a、b之间接报警器.当传感器R3所在处出现火情
时,显示器的电流I、报警器两端的电压U的变化情况是( )
(导学号
51130127)
A.I变小,U变小 B.I变小,U变大
C.I变大,U变大 D.I变大,U变小
答案：A
7.某仪器内部电路如图所示,其中M是一个质量较大的金属块,左右两
端分别与金属丝制作的弹簧相连,并套在光滑水平细杆上,a、b、c三
块金属片的间隙很小(b固定在金属块上).当金属块处于平衡时两根弹
簧均处于原长状态.若将该仪器固定在一辆汽车上,则下列说法正确的
是 ( )
A.当汽车加速前进时,甲灯亮
B.当汽车加速前进时,乙灯亮
C.当汽车刹车时,乙灯亮
D.当汽车刹车时,甲、乙灯均不亮
答案：B
解析：当汽车加速前进时,金属块由于惯性相对汽车向后运动,从而使
金属片b与金属片a接通,电灯乙亮;同理,汽车刹车时,金属块向前运动
金属片b与c接通电灯甲亮.故选项B正确.
8.压敏电阻的阻值随所受压力的增大而减小.某实验小组在升降机水
平地面上利用压敏电阻设计了判断升降机运动状态的装置.其工作原
理图如图甲所示,将压敏电阻、定值电阻R、电流显示器、电源E连
成电路,在压敏电阻上放置一个绝缘重物.0~t1时间内升降机停在某一
楼层处,t1时刻升降机开始运动,从电流显示器中得到电路中电流i随
时间t变化情况如图乙所示.则下列判断正确的是( )
A. t2~t1时间内绝缘重物处于超重状态
B.t1~t2时间内绝缘重物处于失重状态
C.升降机开始可能停在10楼,从t1时刻开始,经向下加速、匀速、减速,
最后停在1楼
D.升降机开始可能停在1楼,从t1时刻开始,经向上加速、匀速、减速,
最后停在10楼
答案：C
9.(多选)传感器是一种采集信息的重要器件,如图是由电容器作为传
感器来测定压力变化的电路,当待测压力为F作用于可动膜片电极上
时,以下说法中正确的( )
A.若F向上压膜片电极,电路中有从a到b的电流
B.若F向上压膜片电极,电路中有从b到a的电流
C.若F向上压膜片电极,电路中不会出现电流
D.若电流表有示数,则说明压力F发生变化
答案：BD
解析：F向上压膜片电极,使电容器的正对距离变小,电容变大,所以容
纳电荷的能力更强,这样电源就继续对电容器充电,电表也就有示数了,
直到再次充满.
10.(多选)关于生活中的一些电路连接,下列判断正确的是( )
A.道路旁的一排排路灯,晚上同时亮,早晨同时灭,因此它们是串联的
B.家庭电路中,电视机与照明灯的工作互不影响,因此它们是并联的
C.由于某一盏灯短路使保险丝熔断时,其他所有用电器都会停止工作,
因此保险线是接在干路上的
D.楼道中的声控灯只有在天暗并且有声音时才能亮,因此声控开关、
光控开关及灯是并联的
答案：BC
解析：如果道路旁的一排排路灯是串联的,则一个要是坏了,其他的也
无法工作了.
11.现有两个电阻元件,其中一个是由金属材料制成的,它的电阻随温
度的升高而增大,而另一个是由某种半导体材料制成的,其电阻随温度
的升高而减小.现对其中一个元件R0进行测试,测得通过其中的电流与
加在它两端的电压数据如下表所示:
I/A 0.20 0.45 0.80 1.25 1.80 2.81 3.20
U/V 0.40 0.60 0.80 1.00 1.20 1.50 1.60
(1)根据表中数据,判断元件R0可能是由上述哪类材料制成的,并简要
说明理由;
(2)把元件R0接入如图所示的电路中,闭合开关后,电流表读数为1.80 A.
已知电路中电源的电动势为3 V,内阻不计.此时定值电阻R的电功率
为多大?
答案：(1)该元件R0是由半导体材料制成的.对数据计算分析后发现,
随着电流增大,即元件R0的发热功率越大,对应电压与电流的比值越小,
即电阻值越小.
(2)由表中数据可知,当电流为1.8 A时,U0=1.2 V.定值电阻两端的
电压UR=U-U0=1.8 V定值电阻消耗的功率P=URI=3.24 W.
能力提升
12.电热毯、电饭锅等是人们常用的电热式家用电器,它们一般具有加
热和保温功能,其工作原理大致相同.如图甲为某种电热式电器的简化
电路图,主要元件有电阻丝R1、R2和自动开关S. (导学号51130128)
(1)当自动开关S闭合和断开时,用电器分别处于什么状态;
(2)用电器由照明电路供电(U=220 V),设加热时用电器的电功率为400
W,保温时用电器的电动功率为40 W,则R1和R2分别为多大;
(3)若将图甲中的自动开关S换成理想的晶体二极管D,如图乙所示,其
他条件不变,求该用电器工作1 h消耗的电能.
答案：(1)S闭合,处于加热状态,S断开,处于保温状态.
(2)由功率公式得P1=,P2=,联立以上两式得R1=121 Ω,R2=1 089
Ω.
(3)W=P1+P2=0.22 kW·h(或7.92×105 J).
