氩弧焊焊接工艺
不锈钢管氩弧焊焊接工艺
不锈钢管氩弧焊焊接工艺引言：不锈钢管氩弧焊是一种常用的不锈钢管焊接方法，具有焊缝美观、强度高、耐腐蚀等优点，广泛应用于石油化工、食品医药、航空航天等领域。
本文将介绍不锈钢管氩弧焊焊接工艺的步骤、注意事项和常见问题解决方法。
一、不锈钢管氩弧焊工艺步骤1. 准备工作：确定焊接材料、检查设备完好性、清理焊接面、准备填充材料等。
2. 调整设备：根据焊接材料和管道直径调整焊接电流、电压和氩气流量。
3. 开始焊接：将焊枪的电极端与工件接触，触发电弧后，焊工将焊枪沿着焊缝缓慢移动，形成均匀的焊缝。
4. 控制焊接参数：根据焊接工艺规范，控制焊接速度、焊接角度和焊接压力等参数。
5. 检查焊缝：焊接完成后，对焊缝进行目测和非破坏性检测，确保焊接质量。
二、不锈钢管氩弧焊注意事项1. 保持清洁：焊接前要确保焊接面无油污、氧化物和其他杂质，以免影响焊接质量。
2. 控制氩气流量：氩气是保护焊缝的重要因素，要根据管道直径和焊接位置合理调整氩气流量。
3. 控制焊接速度：焊接速度过快会导致焊缝不充分，速度过慢则容易出现烧穿现象，需根据材料和管道直径确定合适的焊接速度。
4. 保持稳定电弧：焊接时要保持稳定的电弧，避免电弧跳动和断裂，影响焊缝质量。
5. 注意焊接温度：不锈钢管焊接温度过高会导致晶粒粗化、气孔和裂纹等缺陷，需控制焊接温度在合适范围内。
三、常见问题解决方法1. 气孔：气孔是不锈钢管氩弧焊常见的焊缺陷，可以通过增加氩气流量、减小焊接电流、改善焊接面清洁度等方法来解决。
2. 焊缝不牢固：焊缝不牢固可能是由于焊接速度过快、焊接压力不够大或填充材料选择不当等原因造成，可以调整焊接参数和改善焊接技术来解决。
3. 焊接变形：不锈钢管焊接后可能出现变形，可以通过预热、控制焊接速度和采用适当的焊接顺序来减少变形。
结论：不锈钢管氩弧焊是一种重要的焊接工艺，通过合理的焊接步骤和注意事项，可以获得高质量的焊缝。
在实际操作中，焊接工人需要熟练掌握焊接技术，并根据具体情况进行调整和改进，以确保焊接质量和效率。

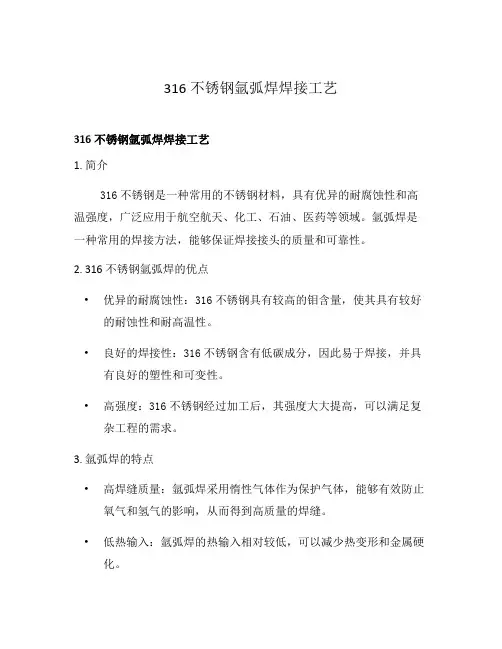

316不锈钢氩弧焊焊接工艺
316不锈钢氩弧焊焊接工艺316不锈钢氩弧焊焊接工艺1. 简介316不锈钢是一种常用的不锈钢材料，具有优异的耐腐蚀性和高温强度，广泛应用于航空航天、化工、石油、医药等领域。
氩弧焊是一种常用的焊接方法，能够保证焊接接头的质量和可靠性。
2. 316不锈钢氩弧焊的优点•优异的耐腐蚀性：316不锈钢具有较高的钼含量，使其具有较好的耐蚀性和耐高温性。
•良好的焊接性：316不锈钢含有低碳成分，因此易于焊接，并具有良好的塑性和可变性。
•高强度：316不锈钢经过加工后，其强度大大提高，可以满足复杂工程的需求。
3. 氩弧焊的特点•高焊缝质量：氩弧焊采用惰性气体作为保护气体，能够有效防止氧气和氢气的影响，从而得到高质量的焊缝。
•低热输入：氩弧焊的热输入相对较低，可以减少热变形和金属硬化。
•焊缝外观美观：氩弧焊的焊缝外观平整，无明显的气孔和缺陷。
4. 316不锈钢氩弧焊焊接工艺步骤•准备工作1.确保工作环境干净整洁，避免灰尘和杂质进入焊接区域。
2.准备所需的焊接材料，包括焊丝、氩气等。
•配置焊接设备1.安装氩弧焊设备，包括焊接电源、气瓶等。
2.根据焊接要求，调整电流、电压、焊接速度等参数。
•焊接准备1.清理待焊接的316不锈钢表面，去除油污和表面氧化物。
2.连接接地线，确保焊接接头可靠接地。
•焊接操作1.按照焊接顺序将316不锈钢焊接件固定在焊台上。
2.开启氩气流量，调整合适的氩气流量和焊接速度。
3.保持焊枪与工件的距离适当，并保持焊接速度均匀。
4.检查焊接过程中是否出现气孔、裂纹等缺陷，并及时采取措施修复。
•焊后处理1.焊接完成后，关闭氩气流量，等待焊接接头冷却。
2.清理焊接区域，去除焊渣和其他杂质。
3.对焊接接头进行检验和评估，确保其质量满足要求。
5. 注意事项•确保氩气流量稳定，避免过高或过低的氩气流量对焊接质量产生影响。
•确保焊接设备和工具的正常工作状态，避免出现故障和意外情况。
•选择合适的焊丝和焊接电流，根据具体需求进行调整和优化。
316不锈钢氩弧焊焊接工艺
316不锈钢氩弧焊焊接工艺一、引言氩弧焊是一种常用的金属焊接方法，广泛应用于不锈钢等金属材料的焊接工艺中。
本文将重点介绍316不锈钢氩弧焊焊接工艺，包括焊接设备、焊接参数、焊接操作技巧等方面的内容。
二、焊接设备316不锈钢氩弧焊所需的主要设备包括焊接电源、焊接枪、气源和保护设备等。
焊接电源应选择适合不锈钢焊接的直流电源，焊接枪应选择合适的型号和长度，气源一般选择纯净的氩气，保护设备包括气体保护罩和焊接面罩等。
三、焊接参数1. 电流和电压：316不锈钢氩弧焊的焊接电流一般在80-120A之间，电压在10-15V之间。
根据具体焊接件的厚度和尺寸，可以适当调整电流和电压的数值。
2. 焊接速度：焊接速度是指焊接枪在焊接过程中移动的速度，一般控制在8-15cm/min之间。
焊接速度过快会导致焊缝质量下降，速度过慢则会导致热输入过大，影响焊接质量。
3. 氩气流量：氩气是氩弧焊中的保护气体，氩气流量的大小直接影响到焊接质量。
一般氩气流量在8-12L/min之间，但具体数值还需要根据实际情况进行调整。
四、焊接操作技巧1. 清洁焊接件：在进行316不锈钢氩弧焊时，焊接件表面应保持干净，无油污和氧化物。
可以使用溶剂或酒精清洗并用不锈钢丝刷清除焊接件表面的杂质。
2. 焊接姿势：焊接姿势应选择合适的角度和位置，以保证焊接枪与焊缝之间的距离稳定。
一般建议将焊枪与焊缝保持30度的角度，并将焊枪垂直于焊接方向。
3. 焊接顺序：对于较长的焊接缝，应按照从下到上的顺序进行焊接，以避免焊接变形。
焊接时应保持焊枪与焊缝的间隙稳定，同时控制好焊接速度和氩气流量。
4. 交叉焊接：对于较宽的焊接缝，可以采用交叉焊接的方法，即先从一侧焊接一段，然后从另一侧焊接一段，交替进行，以保证焊接缝的均匀性和质量。
5. 后处理：完成焊接后，应及时对焊接件进行后处理，包括清洁焊缝上的氧化物和杂质，并进行必要的打磨和抛光，以提高焊接件的表面质量。
五、注意事项1. 焊接环境：316不锈钢氩弧焊应在相对干燥、无风的环境中进行，避免焊接区域受到外界气体和杂质的污染。
氩弧焊焊接工艺评定报告
氩弧焊焊接工艺评定报告氩弧焊焊接工艺评定报告1. 背景介绍•目的：对氩弧焊焊接工艺进行评定，评估其适用性和可行性。
•工艺定义：氩弧焊是一种利用氩气作为保护气体的焊接方法，通过电弧加热工件并熔化焊丝来实现焊接的工艺。
•应用领域：氩弧焊广泛应用于航空、汽车、石化等领域，适用于不锈钢、铝合金等材料的焊接。
2. 评定过程评定过程包括以下几个步骤：材料准备•选择焊接材料：根据实际需求和工件要求，选择适合的焊接材料，常用的有不锈钢、铝合金等。
•准备工件：对需要焊接的工件进行清洁处理，确保表面没有油脂、氧化物等杂质。
参数设定•选择焊接电流：根据焊接材料和工件的厚度确定合适的焊接电流，保证焊缝的质量和强度。
•设定焊接速度：根据工件的尺寸和材料的熔化特性，设定适当的焊接速度，避免过热或冷凝引起的焊接缺陷。
样品焊接•进行试焊：根据设定的参数进行样品焊接，保证焊缝的牢固性和一致性。
•焊接评估：对焊接质量进行评估，包括焊缝外观、焊接缺陷等方面。
结果分析根据焊接样品的实际情况进行结果分析，包括焊缝质量、焊接强度、焊接缺陷等方面的评估和总结。
3. 评定结论综合以上评定过程和结果分析，我们得出以下结论：•氩弧焊是一种可行的焊接工艺，能够满足不同材料和工件的焊接需求。
•正确的参数设定和焊接技术能够保证焊缝质量和强度。
•在实际应用中，需要根据具体情况进行参数调整，保证最佳的焊接效果。
4. 建议改进基于评定过程和结果的分析，我们提出以下改进建议：•加强工艺参数的设定和调整，根据不同材料和工件的特性，优化焊接参数。
•提高焊接操作人员的技术水平和经验，确保焊接质量和效率的提升。
•定期进行焊接设备的维护和检修，保证设备的正常运行和稳定性。
5. 总结通过对氩弧焊焊接工艺的评定，我们得出结论该工艺具备广泛的适用性和可行性。
在实际应用中，我们需要根据具体需求和工件特性进行参数设定和调整，提高焊接质量和效率。
同时，对焊接设备的维护和操作人员的培训也是确保工艺稳定性和可靠性的重要因素。
氩弧焊焊接工艺参数
氩弧焊焊接工艺参数一、电特性参数1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的,焊接电流增加时,熔深增大,焊缝的宽度和余高稍有增加,但增加很少,焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷;2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的,弧长增加,电弧电压增高,焊缝宽度增加,熔深减小;电弧太长电弧电压过高时,容易引起未焊透及咬边,而且保护效果不好;但电弧也不能太短,电弧电压过低、电弧太短时,焊丝给送时容易碰到钨极引起短路,使钨极烧损,还容易夹钨,故通常使弧长近似等于钨极直径;3.焊接速度焊接速度增加时,熔深和熔宽减小,焊接速度过快时,容易产生未熔合及未焊透,焊接速度过慢时,焊缝很宽,而且还可能产生焊漏、烧穿等缺陷;手工钨极氩弧焊时,通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度;二、其它参数1.喷嘴直径喷嘴直径指内径增大,应增加保护气体流量,此时保护区范围大,保护效果好;但喷嘴过大时,不仅使氩气的消耗增加,而且不便于观察焊接电弧及焊接操作;因此,通常使用的喷嘴直径一般取8mm～20mm为宜;2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离,这个距离越小,保护效果越好;所以,喷嘴与焊件间的距离应尽可能小些,但过小将不便于观察熔池,因此通常取喷嘴至焊件间的距离为7mm～15mm;3.钨极伸出长度为防止电弧过热烧坏喷嘴,通常钨极端部应伸出喷嘴以外;钨极端头至喷嘴端面的距离为钨极伸出长度,钨极伸出长度越小,喷嘴与工件间距离越近,保护效果越好,但过小会妨碍观察熔池;通常焊对接缝时,钨极伸出长度为5mm～6mm 较好；焊角焊缝时,钨极伸出长度为7mm～8mm较好;4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外,还可以根据施焊空间将喷嘴制成扁状如窄间隙钨极氩弧焊或其他形状;焊接根部焊缝时,焊件背部焊缝会受空气污染氧化,因此必须采用背部充气保护;氩气和氦气是所有材料焊接时,背部充气最安全的气体;而氮气是不锈钢和铜合金焊接时,背部充气保护最安全的气体;一般惰性气体背部充气保护的气体流量范围为0.5～42L／min;当喷嘴直径、钨极伸出长度增加时,气体流量也应相应增加;若气流量过小,保护气流软弱无力,保护效果不好,易产生气孔和焊缝被氧化等缺陷；若气流量过大,容易产生紊流,保护效果也不好,还会影响电弧的稳定燃烧;对管件内充气时,应留适当的气体出口,防止焊接时管内气体压力过大;在根部焊道焊接结束前的25～50毫米时,要保证管内内充气体压力不能过大,以便防止焊接熔池吹出或根部内凹;当采用氩气进行管件焊接背面保护时,最好从下部进入,使空气向上排出,并且使气体出口远离焊缝;。
氩弧焊工艺技术要求是什么
氩弧焊工艺技术要求是什么
氩弧焊是一种常用的焊接方法，具有焊接速度快、焊接质量高、焊缝外观美观等特点。
氩弧焊工艺技术要求主要包括以下几个方面：焊接设备的选择和调试、焊材的选择、焊接工艺参数的确定以及焊后处理。
首先，选择和调试焊接设备是氩弧焊的基础。
应根据工件的类型和厚度选择合适的焊机，同时确保设备安全可靠。
在调试焊机时，需要按照要求设置好焊接电流、电压和气体流量等参数，确保焊接过程稳定。
其次，选择适合的焊材也是关键。
一般情况下，氩弧焊使用的是钨极电弧焊（TIG）焊丝，常用的有纯钨丝、钼加钨丝等。
在选择焊丝时，应考虑焊接材料的种类和厚度，以及焊缝的要求，确保焊接质量。
确定焊接工艺参数也是应该重视的一环。
首先是确定焊接电流和电压，这取决于焊接材料的种类和厚度。
一般情况下，氩弧焊的电流较小，可根据具体情况选择。
然后是确定氩气流量，一般情况下，氩气的流量要足够大，以保持焊接区域的惰性，防止氧气的污染。
最后，还要根据焊接材料的熔点，确定适当的焊接速度和焊接角度。
这些参数的合理选择能够保证焊接质量和效率。
最后，焊后处理也是氩弧焊过程中不可忽视的环节。
焊接完成后，应对焊缝进行清理和抛光，以保证其外观美观。
同时，还应进行硬度测试和力学性能测试，确保焊接质量符合要求。
综上所述，氩弧焊的工艺技术要求包括焊接设备的选择和调试、焊材的选择、焊接工艺参数的确定以及焊后处理。
只有掌握了这些要求，才能够保证氩弧焊的焊接质量和效率。
氩弧焊的工艺与操作方法
氩弧焊的工艺与操作方法氩弧焊是一种常用的金属焊接方法，常用于焊接不锈钢、铝合金等材料。
其特点是焊缝质量高、气味少、操作简单。
下面详细介绍氩弧焊的工艺与操作方法。
一、氩弧焊的工艺1. 准备工作在进行氩弧焊前，首先需要进行准备工作。
首先要保证工作环境干净整洁，无杂物或易燃易爆物品。
然后，将要焊接的工件进行清洁，去除表面的油污、氧化物等。
同时，确认焊接设备（包括氩弧焊机、气瓶等）正常工作。
2. 选用合适的焊接材料和设备在进行氩弧焊时，需要选用合适的焊条和焊丝。
常用的焊丝有不锈钢焊丝、铝合金焊丝等。
同时，要选择合适的焊接设备，如直流或交流焊机。
3. 调整焊接设备参数在进行氩弧焊之前，需要调整焊接设备的参数。
首先要选择合适的焊接电流和电压，根据焊接材料的要求进行调整。
一般情况下，焊接电流和焊接材料的直径成正比，大口径材料需要较大的电流。
此外，还需要调整钨极的伸出量、氩气流量和极性等。
4. 布置工件在进行氩弧焊之前，需要合理布置焊接工件。
首先要保证工件的位置合适、稳定，便于进行焊接操作。
焊接前可以使用夹具或固定装置将工件固定住，以确保焊接质量。
5. 进行焊接进行氩弧焊时，首先要点燃氩弧。
点火时要将氩气开到适当流量，使其清除焊缝区的氧气，防止氧化。
然后，将钨极与工件距离保持适当，使电弧稳定。
焊接时要保持合适的焊接速度，焊接速度过快会导致焊缝质量不好，过慢则会使焊缝太大。
6. 焊后处理焊接完成后，还需要进行焊后处理。
首先要清理焊接区域，去除电弧生成的黑烟和焊渣，保持焊缝干净。
然后，对焊缝进行磨削处理，使其光滑平整。
最后，进行焊缝的检查，确保焊接质量。
二、氩弧焊的操作方法1. 设备准备将氩弧焊机连接到电源并进行调试，确保正常工作。
确认气瓶内有足够的氩气，并连接到气源管道。
2. 准备工件将要焊接的工件进行清洁，去除表面的油污、氧化物等。
然后，根据需要进行工件的加工，如切割、折弯等。
3. 调整焊接设备参数根据焊接材料和工件的要求，调整焊接设备的参数。
氩弧焊通用焊接工艺
手工钨极氩弧焊通用焊接工艺目录1、一般要求2、应用范围3、焊接准备4、操作技术5、焊接6、氩气焊丝和焊条7、焊接工艺8、质量记录9、焊接及注意事项10、钨极氩弧焊安全规程11、焊接危险点危险源辩识、评价及控制对策表一、一般要求1、焊接材料1.1 焊丝：用于GB的焊丝应符合GB/T8110的有关规定,对于入库时间长而有锈斑，影响使用的应予报废。
1.2 保护气体的种类和质量：采用纯度大于99.99%纯氩。
1.3 钨极的种类：采用钍钨极或铈钨电极，其端头的几何形状应根据电流的大小选择，采用小电流时，端头夹角为30度。
1.4 焊接设备：氩弧焊机。
1.5 焊接辅助装备：安全防护用品、手锤、角向砂轮等。
1.6 焊工资格：焊工必须经过南昌市技术质量监督局培训，并且取得相应的合格项目，方可从事相关焊接工作。
1.7 焊接工作必须按照技要、技术标准进行。
1.8 焊接环境：当风速大于2m/s、相对湿度大于90%、雨、雪环境、焊件温度低于0℃时，均应采取相应的措施来保证焊接质量。
当焊件温度在-18~0℃之间时，应将始焊点周围100mm的母材预热到约15℃再开始焊接。
否则禁止施焊。
1.9 焊接极性：直流正接既焊枪接负极，工件接正极。
1.10 在操作过程中若有个人无法解决的问题，应立即与班组长、检验员或焊接工程师联系。
2、焊前准备2.1 根据焊接位置、持证项目、接头形式和作业情况等选择合适的焊接辅助装置。
2.2 去除坡口内、外20mm范围内的水、锈、油污等杂质。
2.3 根据图纸、工艺要求核对坡口形式及角度、材质、坡口尺寸及装配质量。
2.4 如需要标记移植，检查标记移植情况。
2.5 检查所用设备是否完好情况。
2.6 不锈钢管焊接的接头，应内部充氩保护，保护时，管子两头和管子四周的孔应该用美纹纸或铁板封住，以增强保护效果。
2.7试焊，根据表1调节焊接参数。
表1 焊接参数二、应用范围不同直径的钢管及耐热合金钢管子一般采用钨极氩弧焊打底，手工电弧焊填充及盖面层焊接，小直径管子可用手工钨极氩弧焊打底及盖面层焊接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氩弧焊焊接工艺
1.引言
氩弧焊是一种常用的焊接工艺，适用于许多不同类型的金属。
本文将介绍氩弧焊的基本原理、设备要求、操作步骤以及注意事项。
2.氩弧焊的原理
氩弧焊利用电弧来加热工件的焊接部位，并使用惰性气体（通
常是氩气）来保护焊接区域免受空气的氧化和污染。
惰性气体的使
用可以提供稳定的电弧和清洁的焊接结果。
3.设备要求
进行氩弧焊需要以下设备：
氩弧焊机：能够提供稳定的电流和电压，具备可调节的焊接参数，如电弧长度和氩气流量。
氩气供应系统：提供足够的氩气，保持合适的气体流量和压力。
焊接枪：用于引导电弧和输送氩气。
丝材和保护材料：根据工件的材料选择合适的焊丝和保护剂。
4.操作步骤
进行氩弧焊时，按照以下步骤进行操作：
1.准备工件：清洁并准备待焊的金属工件，确保表面无油脂、
氧化物或其他污染物。
2.调节焊接参数：根据工件的要求，调节氩弧焊机的焊接参数，如电流、电压、电弧长度和氩气流量。
3.确定焊接位置：确定焊接的位置和角度，保证焊接接头的质
量和强度。
4.启动氩弧焊机：打开氩气供应系统，启动氩弧焊机，并确保
稳定的电弧。
5.进行焊接：使用焊接枪引导电弧，将焊丝缓慢地送入焊接区域，同时提供适量的氩气保护。
6.完成焊接：焊接完成后，关闭氩弧焊机和氩气供应系统，等
待工件冷却。
5.注意事项
在进行氩弧焊时，需要注意以下事项：
安全防护：穿戴合适的焊接防护用品，如手套、护目镜和防护服，以防止火花、电弧或热量伤害。
通风条件：保持良好的通风条件，以防止惰性气体积聚和引起
安全问题。
焊接位置：根据工件的要求，选择合适的焊接位置和角度，以
确保焊缝的质量和可靠性。
操作技巧：掌握良好的焊接技巧，保持稳定的手持姿势和焊接
速度，确保焊接的均匀性和强度。
设备维护：定期检查和保养氩弧焊设备，确保其工作正常和安
全性。
6.结论
通过掌握氩弧焊的基本原理、设备要求、操作步骤和注意事项，可以有效地进行氩弧焊焊接工艺。
在实践中不断积累经验，进一步
提升焊接技能，提高焊接质量和效率。
注：本文所述内容仅供参考，具体操作时请遵循相关安全规范和实际要求。
