【化学】 中考化学图像题 金属及酸碱盐反应20篇(附带答案解析)(word)
中考化学 金属及酸碱盐反应的图像综合试题及答案解析
一、中考初中化学金属及酸碱盐反应的图像1．向一定质量AgNO 3和Cu(NO 3)2的混合溶液中加入Zn ，溶液质量与加入Zn 的质量关系，如右图所示，下列说法正确的是A ．a 点溶液中的溶质有2种B ．c 点溶液中溶质为Zn(NO 3)2、Cu(NO 3)2C ．取d 点的固体，加入稀盐酸，无气泡产生D ．若取a~b 段溶液，滴加稀盐酸，有白色沉淀【答案】D【解析】【分析】在金属活动性顺序中，Zn ＞Cu ＞Ag ，向一定质量AgNO 3和Cu （NO 3）2的混合溶液中加入Zn ，与两种溶质依次发生反应的化学方程式为：()32Zn +2AgNO =+2AgZn NO 65216所以析出银的过程是溶液质量减少的过程；()()22Zn =+Cu+Cu NO Zn NO 6564 所以析出铜的过程是溶液质量增加的过程。
【详解】A 、在a 点时，硝酸银没有全部参加反应，溶液中含有硝酸银、硝酸铜和生成的硝酸锌，溶质是三种，故A 错误；B 、c 点时硝酸铜恰好完全反应，溶液中只有硝酸锌，故B 错误；C 、取d 点的固体，有过量的锌，在加入稀盐酸，有气泡产生，故C 错误；D 、a ～b 段硝酸银没有全部参加反应，溶液中含有硝酸银、硝酸铜和生成的硝酸锌，滴加稀盐酸，有氯化银白色沉淀，故D 正确。
故选D 。
2．下列图像能正确反映其对应的实验操作的是A．向稀硫酸和硫酸铁的混合溶液中滴加氢氧化钠溶液直至过量B．相同质量的铁和锌分别与质量分数相同的足量稀盐酸反应C．向一定量氯化钡与盐酸的混合溶液中逐滴加入碳酸钠溶液至过量D．用两份等质量、等浓度的过氧化氢溶液制氧气,其中一份加入少量MnO2【答案】B【解析】【分析】【详解】A、向稀硫酸和硫酸铁的混合溶液中滴加氢氧化钠溶液直至过量，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铁反应会生成氢氧化铁沉淀，沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象错误；B、锌的活动性比铁强，反应速率快，反应时间短；由于盐酸是足量的，铁的相对原子质量小于锌的相对原子质量，要生成等质量的氢气，需要的铁就较少，所以相同质量的锌铁与足量的盐酸反应时，铁生成的氢气多，水平线靠上，故选项图象正确；C、向一定量氯化钡与盐酸的混合溶液中逐滴加入碳酸钠溶液至过量，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，溶液的酸性逐渐减弱，pH逐渐增大，稀盐酸消耗完，溶液显中性，pH=7；碳酸钠再与氯化钡反应生成碳酸钡白色沉淀和氯化钠，这一过程中pH=7；继续滴加碳酸钠溶液，溶液显碱性，pH大于7，故选项图象错误；D、用两份等质量、等浓度的过氧化氢溶液制氧气，催化剂只能影响反应速率，不影响产生氧气的质量，故选项图象错误。
【化学】中考必备化学图像题 金属及酸碱盐反应技巧全解及练习题(含答案)
【化学】中考必备化学图像题金属及酸碱盐反应技巧全解及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反映对应变化关系的是A向一定量的二氧化锰中加入过氧化氢溶液B加热一定量的高锰酸钾固体C向两份完全相同的稀盐酸中分别加入锌粉、镁粉D将水通电电解一段时间A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、纵坐标是二氧化锰的质量，横坐标是过氧化氢溶液的质量，二氧化锰做催化剂，反应前后质量不变，错误。
B、加热高锰酸钾，固体质量减少，所以固体中锰元素的质量分数先增大，反应结束后不变，错误。
C、横坐标是金属的质量，纵坐标是酸的质量，这属于足量金属等量酸的情况，最终产生的氢气由酸的质量决定，酸的质量相等，所以产生氢气的质量应该相等，错误。
D、电解水时生成氢气和氧气的体积比为2:1，正确。
故选D。
2．向一定量的氢氧化钠和碳酸钠的混合溶液中逐滴滴加稀盐酸，甲图为溶液的pH变化情况，乙图为生成气体质量情况。
下列说法正确的是A．甲图中的c点表示溶液显碱性B．加入的稀盐酸只与碳酸钠发生反应C．甲图中的a点表示溶液中只含有Na+、 Cl-、OH-D．甲图中的d与乙图中的f表示的数值相等【答案】D【解析】【分析】【详解】A、甲图中的c点，pH<7，表示溶液显酸性，不符合题意；B、加入的稀盐酸先与氢氧化钠反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再与碳酸钠反应生成氯化钠、二氧化碳和水，不符合题意；C、稀盐酸先与氢氧化钠反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再和碳酸钠反应生成氯化钠、二氧化碳和水，甲图中的a点，pH>7，溶液显碱性，氢氧化钠可能已经完全反应，也可能部分参与了反应，碳酸钠一定还未完全反应，故溶液中一定还含有CO32-，不符合题意；D、稀盐酸先与氢氧化钠反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再和碳酸钠反应生成氯化钠、二氧化碳和水，甲图中的d表示加入稀盐酸的质量为dg时，pH=7，这时碳酸钠恰好和盐酸完全反应，f表示加入稀盐酸的质量为fg时，生成气体的质量最大，这时生成气体的质量不再变化，表示碳酸钠和稀盐酸恰好完全反应，故甲图中的d与乙图中的f表示的数值相等，符合题意。

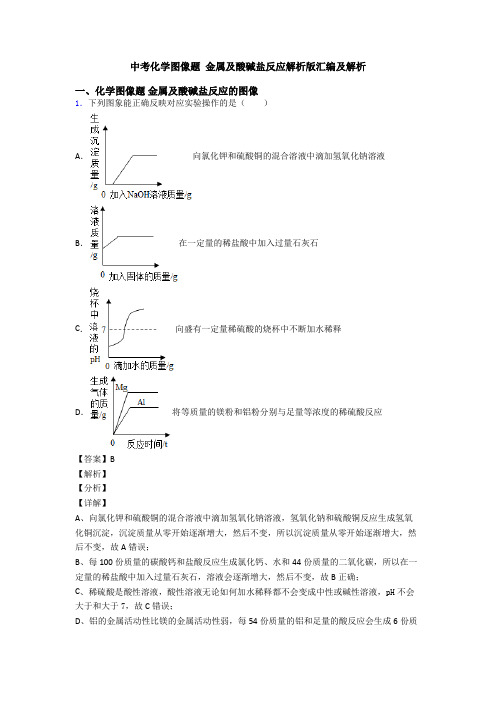

中考化学图像题 金属及酸碱盐反应解析版汇编及解析
中考化学图像题金属及酸碱盐反应解析版汇编及解析一、化学图像题金属及酸碱盐反应的图像1．下列图象能正确反映对应实验操作的是（）A．向氯化钾和硫酸铜的混合溶液中滴加氢氧化钠溶液B．在一定量的稀盐酸中加入过量石灰石C．向盛有一定量稀硫酸的烧杯中不断加水稀释D．将等质量的镁粉和铝粉分别与足量等浓度的稀硫酸反应【答案】B【解析】【分析】【详解】A、向氯化钾和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠和硫酸铜反应生成氢氧化铜沉淀，沉淀质量从零开始逐渐增大，然后不变，所以沉淀质量从零开始逐渐增大，然后不变，故A错误；B、每100份质量的碳酸钙和盐酸反应生成氯化钙、水和44份质量的二氧化碳，所以在一定量的稀盐酸中加入过量石灰石，溶液会逐渐增大，然后不变，故B正确；C、稀硫酸是酸性溶液，酸性溶液无论如何加水稀释都不会变成中性或碱性溶液，pH不会大于和大于7，故C错误；D、铝的金属活动性比镁的金属活动性弱，每54份质量的铝和足量的酸反应会生成6份质量的氢气，每24份质量的镁会与足量的酸反应生成2份质量的氢气，所以将等质量的镁粉和铝粉分别与足量等浓度的稀硫酸反应，镁的反应速率快，铝生成的氢气多，故D错误。
故选B。
2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
中考化学图像题 金属及酸碱盐反应100篇及答案1
中考化学图像题金属及酸碱盐反应100篇及答案1一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反映其对应变化关系的是A．加热一定质量的氯酸钾和二氧化锰的混合固体B．向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液C．向等质量、等质量分数的稀盐酸中加入足量的镁和铝D．在密闭容器中，用红磷测定空气中氧气的含量【答案】C【解析】【分析】【详解】A、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，随着反应进行，固体中氧元素质量减小，最终不能减小到0，该选项对应关系不正确；B、向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液，溶液pH应该由小于7逐渐升高到7直至大于7，该选项对应关系不正确；C、刚开始金属不足，反应的金属质量相等时，铝反应生成的氢气多，由于稀盐酸的质量、质量分数相等，最终生成氢气的质量相同，该选项对应关系正确；D、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，最终气压小于反应前气压，该选项对应关系不正确。
故选：C。
2．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。
C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。
故选：C。
3．下列图像能正确反映对应变化关系的是A．20°C时向饱和氯化钠溶液中加入氯化钠晶体B．向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液C．用等质量、等浓度的双氧水分别制取氧气D．足量红磷在密闭容器中燃烧【答案】D【解析】【分析】氢氧化钠和稀硫酸反应生成硫酸钠和水，和硫酸铜反应生成氢氧化铜沉淀和硫酸钠；过氧化氢分解生成水和氧气。
初三化学图像题 金属及酸碱盐反应解题技巧(超强)及练习题(含答案)及解析
初三化学图像题金属及酸碱盐反应解题技巧(超强)及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。
故选D。
2．某实验小组向H2SO4和CuSO4(CuSO4溶液显酸性)的混合溶液中滴加NaOH溶液至过量后绘制了四幅对应关系图，下列图像错误的是A．B．C．D．【答案】B【解析】【详解】A.向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠会优先和硫酸进行反应，当硫酸反应完全时，氢氧化钠再与硫酸铜进行反应生成氢氧化铜沉淀和硫酸钠，所以需要加入氢氧化钠溶液至一定量时才会开始出现沉淀,A正确;B.向硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，溶质的质量增加，待硫酸反应完之后氢氧化钠和硫酸铜进行反应生成硫酸钠和氢氧化铜沉淀，溶质的质量减小,B错误;C.硫酸和硫酸铜的混合溶液显酸性,随着氢氧化钠溶液的加入，溶液酸性逐渐减弱，当硫酸和氢氧化钠反应完全时，溶液中的溶质为硫酸钠和硫酸铜，因硫酸铜显酸性，随着氢氧化钠的加入,溶液pH继续变大，直至硫酸铜和氢氧化钠完全反应时，溶液中溶质为硫酸钠，溶液显中性，当氢氧化钠溶液加入过量时，溶液显碱性,溶液的碱性会随氢氧化钠溶液的加入一直增加,最终接近所加入的氢氧化钠溶液的pH,C正确;D.钠元素全部来自氢氧化钠溶液，所以溶液中钠元素的质量随氢氧化钠溶液质量的增加而增加,D正确。

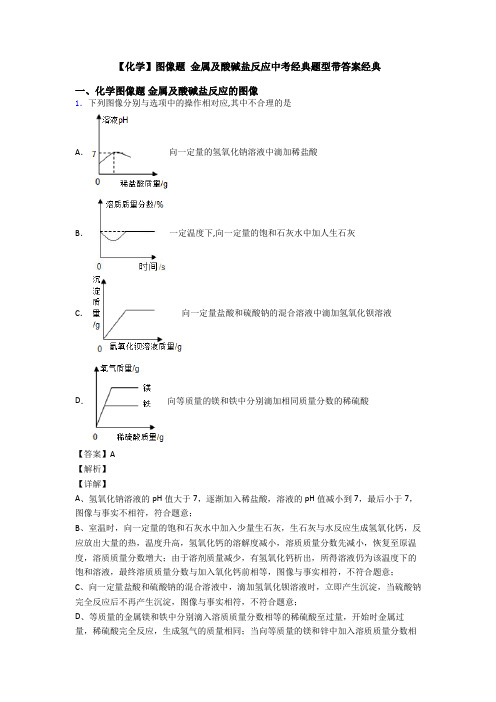

【化学】图像题 金属及酸碱盐反应中考经典题型带答案经典
【化学】图像题金属及酸碱盐反应中考经典题型带答案经典一、化学图像题金属及酸碱盐反应的图像1．下列图像分别与选项中的操作相对应,其中不合理的是A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定温度下,向一定量的饱和石灰水中加人生石灰C．向一定量盐酸和硫酸钠的混合溶液中滴加氢氧化钡溶液D．向等质量的镁和铁中分别滴加相同质量分数的稀硫酸【答案】A【解析】【详解】A、氢氧化钠溶液的pH值大于7，逐渐加入稀盐酸，溶液的pH值减小到7，最后小于7，图像与事实不相符，符合题意；B、室温时，向一定量的饱和石灰水中加入少量生石灰，生石灰与水反应生成氢氧化钙，反应放出大量的热，温度升高，氢氧化钙的溶解度减小，溶质质量分数先减小，恢复至原温度，溶质质量分数增大；由于溶剂质量减少，有氢氧化钙析出，所得溶液仍为该温度下的饱和溶液，最终溶质质量分数与加入氧化钙前相等，图像与事实相符，不符合题意；C、向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液时，立即产生沉淀，当硫酸钠完全反应后不再产生沉淀，图像与事实相符，不符合题意；D、等质量的金属镁和铁中分别滴入溶质质量分数相等的稀硫酸至过量，开始时金属过量，稀硫酸完全反应，生成氢气的质量相同；当向等质量的镁和锌中加入溶质质量分数相同的稀硫酸至过量，则镁和锌全部参加反应，22Mg +2HCl MgCl +H 242↑═，22Fe+2HCl FeCl +H 562↑═通过反应的化学方程式以及金属与酸反应生成氢气的质量关系可以看出，镁生成的氢气大于铁，图像与事实相符，不符合题意。
故选A 。
2．下列四个图象分别对应四个变化过程，其中正确的是（ ）A ．一定量的饱和石灰水中加入氧化钙B ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C ．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液D ．向氢氧化钾溶液中不断加水，溶液的pH 与加入水的质量关系【答案】B【解析】【分析】【详解】A 、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；B 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，铁与稀硫酸反应：2442=F Fe+H SO SO +H e ↑，反应的硫酸质量相等时生成氢气质量相等，最终铁和稀硫酸反应生成氢气多，符合题意；C 、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；D 、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH 减小，但是不能减小到7，更不能小于7，不符合题意。
【化学】中考化学图像题 金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)
【化学】中考化学图像题 金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)一、化学图像题 金属及酸碱盐反应的图像1．下列图像能正确反映所对应叙述关系的是A ．一定量的木炭还原氧化铜，剩余固体质量与反应时间的关系B ．t ℃时，向饱和硝酸钾溶液中加入硝酸钾晶体，溶质质量分数与加入硝酸钾质量的关系C ．将锌粒加入到一定量的稀硫酸中，溶液的质量与反应时间的关系D ．向硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，沉淀质量与加入量的关系【答案】D【解析】【分析】【详解】A 、木炭还原氧化铜生成铜和二氧化碳，方程式为：2ΔC+2CuO 2Cu+CO 。
从方程式可知，生成物中含有铜单质，固体的质量一定不为0。
A 错误；B 、一定温度下，饱和的硝酸钾溶液不能继续在溶解硝酸钾了。
所以加入的硝酸钾无法继续溶解，溶质质量分数不变。
B 错误；C 、将锌和稀硫酸混合后，锌和稀硫酸反应生成硫酸锌和氢气，方程式为：2442Zn+H SO ZnSO +H =。
由此可知，锌和稀硫酸一接触就会反应生成硫酸锌和氢气，溶液的质量逐渐增加，待硫酸消耗尽后，加入的锌粒不会反应，也不会形成溶液，则此时溶液的质量不变。
C 错误；D 、硫酸能与氢氧化钠反应生成硫酸钠和水，硫酸铜能与氢氧化钠反应生成氢氧化铜和硫酸钠。
生成的氢氧化铜可以与硫酸反应生成硫酸铜和水，所以有硫酸存在时，硫酸铜不能直接与氢氧化钠反应生成氢氧化铜沉淀，等硫酸被消耗尽此能生成沉淀。
D 正确。
故选D 。
2．向一定量的盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液。
下列有关质量关系图像中不正确的是A ．B ．C ．D ．【答案】C【解析】【分析】盐酸与氯化钙混合液加入碳酸钠溶液时，盐酸先与碳酸钠，生成氯化钠、二氧化碳和水，此时先出现气泡，在盐酸被消耗完毕后，二氧化碳不在生成，气体质量不再增加，然后碳酸钠与氯化钙再反应，生成碳酸钙沉淀和氯化钠，这时才有沉淀出现，质量增加，当氯化钙被消耗完毕后，不再产生沉淀，沉淀质量不在增加。
中考化学综合题专题复习【金属及酸碱盐反应的图像】专题解析附详细答案
一、中考初中化学金属及酸碱盐反应的图像1．向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液质量的关系如图所示。
下列说法正确的是A ．a 点时，溶液pH>7B ．c 点时，溶液中含有两种溶质C ．b 点时，溶液质量比原混合溶液质量小D ．d 点时，整个反应过程消耗的氢氧化钠溶液质量为8g【答案】B【解析】【分析】【详解】A. 向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，先后发生的反应分别是：NaOH+HCl=NaCl+H 2O ，MgCl 2+2NaOH=Mg(OH)2↓+2NaCl ，a 点时，盐酸没有完全反应，溶液显酸性，pH <7，故A 错误；B. c 点时，是氢氧化钠和氯化镁反应，溶液中含有氯化镁和生成的氯化钠两种溶质，故B 正确；C. b 点时，氢氧化钠与盐酸恰好反应，因为反应中无气体、沉淀生成，所以溶液质量大于原混合溶液质量，故C 错误；D. d 点时，生成了8g 氢氧化镁沉淀，设与氯化镁反应的氢氧化钠的质量为x 。
22()MgCl +2NaOH =Mg OH +28058NaC gl5.8x ↓ 8058 5.8x g=，解得x =8g 整个反应过程消耗的氢氧化钠溶液质量包括与盐酸反应的氢氧化钠溶液质量与氯化镁反应的氢氧化钠溶液质量，所以整个反应过程消耗的氢氧化钠溶液质量>8g ，故D 错误。
故选B 。
【点睛】能从图像中获取正确的化学信息是解答此题的关键。
2．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的锌粒B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应D．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应【答案】A【解析】【分析】【详解】A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。
中考化学金属及酸碱盐反应的图像(大题培优 易错 难题)及详细答案
C、加入氢氧化钠后，氢氧化钠先与硫酸反应，把硫酸反应完再与硫酸铜反应生成氢氧化铜沉淀和硫酸钠，所以一开始没有沉淀生成，故C正确；
D、由于氢氧化钠过量，所以最后硫酸被反应完了，所以硫酸的质量分数最后变为零，故D错。
故选C。
7．下列四个图像分别与选项中的操作相对应,其中合理的是
A． 向MnO2中加入过氧化氢溶液
B． 向一定量硫酸铜溶液中加入铝
C． 向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体（不考虑温度变化）
D． 向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液
【答案】D
【解析】
【分析】
【详解】
A、过氧化氢在二氧化锰催化作用下生成水和氧气，二氧化锰是催化剂，反应前后质量和化学性质均不变，故A正确；
C、向FeCl3和HNO3的混合溶液中加入NaOH溶液，氢氧化钠先与稀硝酸反应产生硝酸钠和水，再与氯化铁反应产生氢氧化铁沉淀；故选项正确；
D、向硫酸铜溶液中加入铝产生硫酸铝溶液和铜，溶液的质量减小；故选项错误；
故选：C。
8．下列选项的操作或反应所对应的曲线图正确的是
A． 向氢氧化钠溶液中不断加入水
B． 加热一定质量的氯酸钾和二氧化锰的混合物
C． 向FeCl3和HNO3的混合溶液中加入NaOH溶液
D． 向硫酸铜溶液中加入铝
【答案】C
【解析】
【分析】
【详解】
A、向氢氧化钠溶液中不断加入水，溶液pH值不断减小，最终无限接近与7，但不能小于7；故选项错误；
B、加热一定质量的氯酸钾和二氧化锰的混合物产生氯化钾和氧气，固体质量逐渐减小；故选项错误；
【点睛】
几个反应在一起时，要分析反应进行的先后顺序，再根据相关反应进行解答。
中考化学图像题 金属及酸碱盐反应解题技巧分析及练习题(含答案)
中考化学图像题 金属及酸碱盐反应解题技巧分析及练习题(含答案)一、化学图像题 金属及酸碱盐反应的图像1．下列图象能正确反映对应变化关系的是（ ）A ．镁在氧气中燃烧B ．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液C ．等质量粉末状金属 Mg 和 Al 分别与足量且质量分数相等的稀盐酸D ．电解水生成气体的体积比【答案】C【解析】【分析】【详解】A 、镁跟氧气反应生成氧化镁，氧化镁的质量由“0”开始，逐渐增加，直至反应完全，氧化镁的质量不再增加，保持不变；而镁和氧气的质量逐渐减少，直到反应不再发生，22Mg +O 2MgO 483280点燃，参加反应的镁与氧气的质量比为48:32，则镁的质量应该比氧气的质量变化快，且二者起始质量相等，则完全反应时氧气过量，镁不会有剩余，图像错误，故不符合题意；B、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，其曲线应从纵坐标上某一点开始，再随着硫酸铜溶液的加入，固体质量逐渐增加（因为Fe+CuSO4=Cu+FeSO4，每56份质量的铁可以置换处64份质量的铜），直至反应不再发生，固体的质量不再改变，图像错误，故不符合题意；C、当金属过量，酸完全反应，等质量的盐酸产生等质量的氢气，因此，镁、铝曲线是一条曲线，当等质量的镁、铝恰好完全反应时，每24份质量的镁产生2份质量的氢气，每54份质量的镁产生6份质量的氢气，等质量的镁生成的氢气质量应比铝少，图像正确，故符合题意；D、电解水生成氢气和氧气的体积比为2:1，图像错误，故不符合题意，故选C。
【点睛】本题为图像题，解答本题关键要弄清图象中是从原点开始与否，及图象的转折点的意义，及反应是恰好反应，还是反应物有剩余，再根据有关的化学方程式进行计算解答。
2．下列实验内容中的横、纵坐标表示的量符合下图所示变化趋势的是A．①②B．②③C．②④D．②③④【答案】C【解析】【分析】【详解】①稀释饱和氯化钠溶液随着加入水的增多，溶质的质量分数是逐渐减小的，故①错误；②红磷的质量随着燃烧时间越来越少，当氧气燃尽时，红磷的量就不再减少，成一条水平线，故②正确；③二氧化锰是催化剂，在反应过程中是一直不变的，故③错误；④锌和盐酸反应，铜和盐酸不反应，随着盐酸的滴加，固体的质量逐渐减少，当锌反应完时，剩下的铜的质量就成为定值了，故④正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【化学】 中考化学图像题 金属及酸碱盐反应20篇(附带答案解析)（word） 一、化学图像题 金属及酸碱盐反应的图像 1．下列图像分别与选项中的操作相对应,其中不合理的是
A． 向一定量的氢氧化钠溶液中滴加稀盐酸
B． 一定温度下,向一定量的饱和石灰水中加人生石灰
C． 向一定量盐酸和硫酸钠的混合溶液中滴加氢氧化钡溶液
D． 向等质量的镁和铁中分别滴加相同质量分数的稀硫酸
【答案】A 【解析】 【详解】 A、氢氧化钠溶液的pH值大于7，逐渐加入稀盐酸，溶液的pH值减小到7，最后小于7，
图像与事实不相符，符合题意； B、室温时，向一定量的饱和石灰水中加入少量生石灰，生石灰与水反应生成氢氧化钙，反
应放出大量的热，温度升高，氢氧化钙的溶解度减小，溶质质量分数先减小，恢复至原温度，溶质质量分数增大；由于溶剂质量减少，有氢氧化钙析出，所得溶液仍为该温度下的饱和溶液，最终溶质质量分数与加入氧化钙前相等，图像与事实相符，不符合题意； C、向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液时，立即产生沉淀，当硫酸钠
完全反应后不再产生沉淀，图像与事实相符，不符合题意； D、等质量的金属镁和铁中分别滴入溶质质量分数相等的稀硫酸至过量，开始时金属过
量，稀硫酸完全反应，生成氢气的质量相同；当向等质量的镁和锌中加入溶质质量分数相同的稀硫酸至过量，则镁和锌全部参加反应，22Mg+2HClMgCl+H242═，22
Fe+2HClFeCl+H562═
通过反应的化学方程式以及金属与酸反应生成氢气的质量关系
可以看出，镁生成的氢气大于铁，图像与事实相符，不符合题意。故选A。
2．下列图像与所对应叙述相符的是()
A．向pH=10的氢氧化钠溶液中不断加水
B．向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸
C．等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐
酸反应 D．向一定量的硝酸钾饱和溶液中加入硝酸钾晶体
【答案】C 【解析】 【详解】 A、向 pH =10的氢氧化钠溶液中不断加水，pH只能无限接近7，但不会小于或等于7，不
符合题意； B、向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成的硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意； C、等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应，由于镁比铁活
泼，且比铁的相对分子质量小，所以镁产生氢气的速率较快，质量较大，符合题意； D、向一定量的硝酸钾饱和溶液中加入硝酸钾晶体，因为是饱和溶液，所以加入的硝酸钾
晶体不溶解，溶质质量分数保持不变，不符合题意。 故选C。
3．在盐酸和氯化铜混合溶液中加入氢氧化钙溶液，相关量的变化与图像不相符的．．．．是（ ）
A．
B．
C．
D．
【答案】B 【解析】 【分析】 【详解】 A、氢氧化钙先与盐酸反应生成的氯化钙和水，没有沉淀生成，等盐酸反应完全，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，故在盐酸存在的情况下，不能生成沉淀，选项图像正确，故不符合题意； B、当氢氧化钙与盐酸和氯化铜都反应完，过量时，pH>7 ，选项中没有pH>7的曲线，因
此，选项图像错误，故符合题意； C、氢氧化钙先与盐酸反应生成的氯化钙和水，随着反应的发生，溶质质量不断增加，当盐
酸反应时，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，由于有沉淀生成，因此，溶质质量不断减小，当氢氧化钙过量时，溶质质量又开始增加，选项图像正确，故不符合题意； D、氢氧化钙与盐酸和氯化铜反应都生成氯化钙，所以，从反应开始，氯化钙的质量就不
断增加，直到盐酸和氯化铜都被反应完，不再有氯化钙生成，曲线变成一条直线，选项图像正确，故不符合题意，故选B。 【点睛】 该题为图像题，是对化学反应及图像的考查，解题的重点是能正确的分析变化的过程，读懂图像并与反应相结合是解题的关键所在，是一道训练学生分析问题能力的习题。
4．向一定量的氢氧化钠和碳酸钠的混合溶液中逐滴滴加稀盐酸，甲图为溶液的pH变化情况，乙图为生成气体质量情况。下列说法正确的是
A．甲图中的c点表示溶液显碱性
B．加入的稀盐酸只与碳酸钠发生反应
C．甲图中的a点表示溶液中只含有Na+、 Cl-、OH- D．甲图中的d与乙图中的f表示的数值相等
【答案】D 【解析】 【分析】 【详解】 A、甲图中的c点，pH<7，表示溶液显酸性，不符合题意；
B、加入的稀盐酸先与氢氧化钠反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再与
碳酸钠反应生成氯化钠、二氧化碳和水，不符合题意； C、稀盐酸先与氢氧化钠反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再和碳酸钠
反应生成氯化钠、二氧化碳和水，甲图中的a点，pH>7，溶液显碱性，氢氧化钠可能已经完全反应，也可能部分参与了反应，碳酸钠一定还未完全反应，故溶液中一定还含有CO32-
，不符合题意； D、稀盐酸先与氢氧化钠反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再和碳酸
钠反应生成氯化钠、二氧化碳和水，甲图中的d表示加入稀盐酸的质量为dg时，pH=7，这时碳酸钠恰好和盐酸完全反应，f表示加入稀盐酸的质量为fg时，生成气体的质量最大，这时生成气体的质量不再变化，表示碳酸钠和稀盐酸恰好完全反应，故甲图中的d与乙图中的f表示的数值相等，符合题意。 故选D。
5．下列图像有关量的变化趋势不能正确反映其对应操作的是（ ）
A．向盛有少量二氧化锰的烧杯中不断地加入过氧化氢溶液
B．20℃时，向一定量的硝酸钾不饱和溶液中加入硝酸钾固体
C．等质量的 Zn 和 Mg 分别与等体积等质量分数的稀硫酸（足量）反应
D．等质量 CaCO3 分别与等体积等质量分数的稀盐酸（足量）反应
【答案】A 【解析】 【详解】 A、二氧化锰做催化剂能够加快过氧化氢分解生成氧气的速率，所以向盛有少量二氧化锰
的烧杯中不断地加入过氧化氢溶液，生成氧气的质量会越来越多，选项错误； B、20℃时，向一定量的硝酸钾不饱和溶液中加入硝酸钾固体，随着硝酸钾固体的溶解，
溶质的质量分数增大直至形成饱和溶液后溶质质量分数不再增大，选项正确； C、镁的活动性比锌强，则相同时间内镁与酸反应生成氢气的质量比锌与酸反应生成氢气的质量多，且等质量的镁、锌与足量酸反应后，镁生成的氢气质量比锌多，选项正确； D、粉末状的反应物比块状反应物的反应速率快，但等质量的不同形状的碳酸钙与足量盐
酸反应后生成二氧化碳的质量是相同的，选项正确，故选A。 【点睛】 反应物的形状只影响反应的速率，不会改变反应物与生成物的质量关系。
6．下列图像能正确反映对应变化关系的是
A．20°C时向饱和氯化钠溶液中加入氯化钠晶体
B．向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液
C．用等质量、等浓度的双氧水分别制取氧气
D．足量红磷在密闭容器中燃烧
【答案】D 【解析】 【分析】 氢氧化钠和稀硫酸反应生成硫酸钠和水，和硫酸铜反应生成氢氧化铜沉淀和硫酸钠；过氧化氢分解生成水和氧气。 【详解】 A、20℃时向饱和氯化钠溶液中加入氯化钠晶体，氯化钠不能溶解，氯化钠质量分数不
变，故A不正确； B、向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀硫酸反应生成
硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，反应开始不产生沉淀，硫酸完全消耗后才有沉淀生成，故B不正确； C、催化剂只能改变反应速率不能改变生成物的质量，用等质量、等浓度的双氧水分别制
取氧气，最终生成氧气质量相等，故C不正确； D、红磷燃烧放热，导致气压增大的趋势大于氧气减少导致气压减小的趋势，因此气压增
大，完全反应后冷却至室温，由于氧气消耗，气压减小，即小于反应前的气压，故D正确。故选D。 【点睛】 氯化钠饱和溶液温度不变时不能继续溶解氯化钠，红磷燃烧生成五氧化二磷，放热。
7．向盛有HCl和CuCl2混合溶液的烧杯中逐滴加入NaOH溶液至过量。在该过程中，下列4个图像能正确反映烧杯内物质的某些物理量变化趋势的是
A．①③ B．①②④ C．②④ D．①②③
【答案】B 【解析】 【分析】 向盛有HCl和CuCl2混合溶液的烧杯中逐滴加入NaOH溶液至过量时，氢氧化钠先与盐酸反应生成氯化钠和水；当盐酸充分反应后，氢氧化钠再与氯化铜反应生成氢氧化铜蓝色沉淀和氯化钠。 【详解】 ①由以上分析可知，开始滴加氢氧化钠溶液时，没有沉淀产生，当盐酸充分反应后，氢氧化钠再与氯化铜反应生成氢氧化铜蓝色沉淀，当氯化铜完全反应后，沉淀的质量不再改变，故①正确； ②由质量守恒定律可知，化学反应前后，元素的种类及其质量保持不变，所以反应过程中，氯元素的质量保持不变，故②正确； ③氢氧化钠先与盐酸反应生成氯化钠和水，此时溶液中溶质的质量增大；当氢氧化钠与氯化铜反应生成氢氧化铜蓝色沉淀和氯化钠的过程中，根据反应中质量关系22
CuCl+2NaOH+2NaCl=C898uOH0
可知，每加入80份质量的氢氧化钠生成98份质
量的氢氧化铜，溶质的质量减少，故③错误； ④氢氧化钠先与盐酸反应生成氯化钠和水，此时溶液中溶剂的质量增大；当氢氧化钠与氯
