《过程装备成套技术》教学大纲
《过程装备成套技术》教学大纲二、课程目的和任务过程装备成套技术课程是为工科院校过程装备与控制工程专业的一门综合性专业选修课，实践性较强。
本课程旨在学习过程装置设计、建设全过程中涉及到的新产品生产工艺开发和项目可行性研究、工艺设计、经济性评价和环境评价、机器设备的型式选择、重要工艺参数的自动控制方案选择与设计、管道设计、绝热与防腐设计、装置的安装及检验、装置的试车等各种工程知识，获得与过程工业生产装置建设有关的广泛而全面的基础知识。
三、本课程与其它课程的关系本课程是在工程材料、化工原理、过程设备设计、过程流体机械、过程装备控制技术及应用、过程装备材料腐蚀与防护、专业生产实习等课程的基础上，综合运用先修课程的基础知识，分析和解决过程工业成套装备从设计到试车全过程问题的工程学科，与过程设备设计、化工机械制造、过程流体机械等课程共同构成过程装备与控制过程专业完整的知识体系。
通过本课程的学习，学生将掌握过程工业生产装置建设中涉及到的相关原理、一般方法，为日后的实践工作奠定理论基础。
四、教学内容、重点、教学进度、学时分配（一）概论(2学时)1、主要内容过程工业与过程装备成套技术；典型成套装备示例；过程装备成套技术的主要任务和基本要求。
2、重点过程工业的特点。
3、教学要求掌握过程工业的特点，了解过程装备技术的工程应用状况。
（二）工艺开发与工艺设计概述(4学时)1、主要内容工艺过程开发及工艺路线选择；工艺设计的内容及设计文件；工艺设计中的全局性问题。
2、重点工艺开发与工艺设计的基本程序和主要内容。
3、教学要求掌握工艺开发与工艺设计的基本程序和主要内容；工艺路线选择的原则及顺序；了解初步设计及施工图设计的基本内容，初步了解厂址选择、总图布置、安全环保、公用工程等非工艺设计内容。
工艺路线选择的原则及顺序是本章难点。
（三）经济分析与评价(2学时)1、主要内容投资估算与成本分析；经济评价；环境影响评价及可行性研究报告概述。
装配式预制构件钢筋连接套简成套关键技术的开发和示范化应用
装配式预制构件钢筋连接套简成套关键技术的开发和示范化应用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!摘要：随着装配式建筑的不断发展，钢筋连接套简成套关键技术的研发和应用日益受到重视。
过程装备成套技术课程设计
涉及多个学科领域，包括化工、机械、电气、自动化等；强调系统性和整体性，追求生产过程的优化和高效；注重实践和应用，与工业生产密切相关。
通过课程设计，使学生掌握过程装备成套技术的基本理论和设计方法，具备独立进行过程装备成套技术设计的能力。
课程设计目标
提高学生综合运用所学知识解决实际问题的能力；培养学生创新意识和实践能力；为学生未来从事相关领域工作打下坚实基础。
THANKS
感谢您的观看。关键Fra bibliotek术突破02
在课程设计过程中，我们成功解决了多个技术难题，如复杂工艺流程的优化、关键设备的选型与配置、管道系统的压力与流量控制等，为后续的实际应用提供了有力支持。
团队协作与沟通
03
本次课程设计注重团队协作，各成员之间分工明确，沟通顺畅，有效保证了设计进度和质量。同时，我们也学会了如何与不同专业背景的同学进行有效沟通和协作。
加深对过程装备成套技术的理解
创新性案例的探讨可以激发学生的创新思维，引导他们从多个角度思考问题，提出新的解决方案。
启发创新思维
案例分析需要学生具备一定的实践能力，通过案例分析可以提高学生的实践能力，为后续的课程设计和实践打下基础。
提高实践能力
05
CHAPTER
过程装备成套技术前沿动态与发展趋势
国外研究现状
对关键设备进行详细的技术和经济评估，确保满足生产需求和经济效益。
制定设备采购、安装和调试计划，确保设备的顺利投入运行。
04
CHAPTER
过程装备成套技术案例分析
03
关键设备
反应器、塔器、换热器等
01
案例一
石油化工成套装备技术
02
工艺流程
原料预处理、反应、分离、精制等
过程装备成套技术考试复习资料
1.过程工业是以流程性物料为主要处理对象、完成上述各种过程或其中某些过程的工业生产之总称。
2.成套装备是为生产某些产品或完成一定任务所必需的整套设备，过程工业成套装备是过程工业生产用的主要机器、设备和各种辅助设备由管道连接起来组成的一个能完成特定工艺过程的一整套设备。
3.过程装备成套技术的主要任务是补充从产品开发、可行性研究、工艺设计、专用设备技术、定型机器设备选型、生产参数自动控制到装置安装、调试、投产全过程所需知识中其他专业课程没有涉及的知识，以拓宽知识面、开拓思路。
4.过程工业新产品开发的基本步骤：第一阶段的内容是商品信息研究和实验性研究。
第二阶段的内容包括小试和概念设计。
第三阶段包括模型试验、中试和基础设计等内容。
第四阶段的内容为工程设计和施工。
5.工艺过程开发程序⑴信息研究⑵实验性研究⑶第一次可行性研究⑷小试⑸概念设计⑹第二次可行性研究⑺模型试验⑻中试⑼基础设计⑽第三次可行性研究⑾工程设计⑿施工注：第二次可行性研究可以作为同有关部门签订合同的依据。
6.实验性研究第一是对工艺方法进行研究；第二是对工艺条件进行研究；第三是物料平衡、能量平衡和生产成本估算；第四是对原材料、半成品和产品的质量进行研究；第五是产品用途及应用产品质量的研究。
7.工艺路线选择⑴调查⑵分析⑶生产成本计算⑷评价⑸工艺路线的选择8.工艺设计的内容：原料和技术路线的选择；工艺流程设计；物料衡算；能量衡算；工艺设备设计与选型；车间布置设计；管道设计；非工艺设计项目的考虑；编制设计文件。
9.工艺设计的程序：初步设计和施工图设计两个阶段。
有时也分为初步设计、扩初设计和施工图设计三个阶段。
10.初步设计的设计文件⑴设计依据⑵设计指导思想⑶设计范围及工厂组成⑷建厂规模及建厂方案⑸主要原材料、燃料的规格⑹生产方法及工艺流程⑺工艺计算⑻厂址概况⑼公用工程及辅助工程⑽环境保护及综合利用⑾工厂的机械化和自动化水平⑿劳动安全与工业卫生⒀消防设施⒁工作制度及劳动定员⒂存在的问题及解决意见⒃附图、附件11.经济分析与评价：初步决策的依据通常是某个经济指标，最终的决策还必须考虑安全以及对环境和社会的影响等不能用金钱来定量表示的因素，这种决策过程常称为经济分析与评价。
过程装备成套技术PPT课件
51
工艺流程图是用来表达化工生产工艺流程的设计文件。
工艺方案流程图
在工艺路线选定后，进行概念性 设计时完成，不编入设计文件
工 艺 流
工艺物料流程图
在初步设计阶段中，完成物料衡 算时绘制
11
12
4.1.3 工艺流程图的绘制
一、工艺流程草图 二、物料流程图 三、管道和仪表流程图
13
14
一、工艺流程草图
15
1、工艺流程草图包括的三部分内容 ①设备示意图
按设备大致几何形状画出，甚至画方块图也可以
16
②流程管线及流向箭头
包括全部物料管线和部分辅助管线．如水、汽、气等
17
18
③文字注释
第四章 工艺流程设计及 设备布置设计
教学重点：
三种工艺流程图的绘制
教学难点：
PID图
1
4.1 工艺流程设计及工艺流程图 4.1.1 工艺流程设计
一、设计原则 1、先进 性
尽可能采用先进设备、先进生产方法及 成熟的科学技术成果，以保证产品质量
2
2、经济 性
➢“就地取材”，充分利用当地原料，以便获 得最佳的经济效益； ➢采用高效率的设备，降低原材料消耗及水电 汽消耗．以使产品的成本降低，经济效益高。
PG 13 10—300 M1E—H
第 第 第 第 第第
1
23 4
56
单 单 单 单 单单 元 元 元 元 元元
管道号（管段号）
第5单元为管道等级。由大写英文字母+阿拉伯数字+大写英 文字母表示。第一位大写英文字母表示管道的公称压力 (MPa)，第二位为设计顺序号，用阿拉伯数字表示，由1开始。 第二位大写英文字母表示管道材料类别。

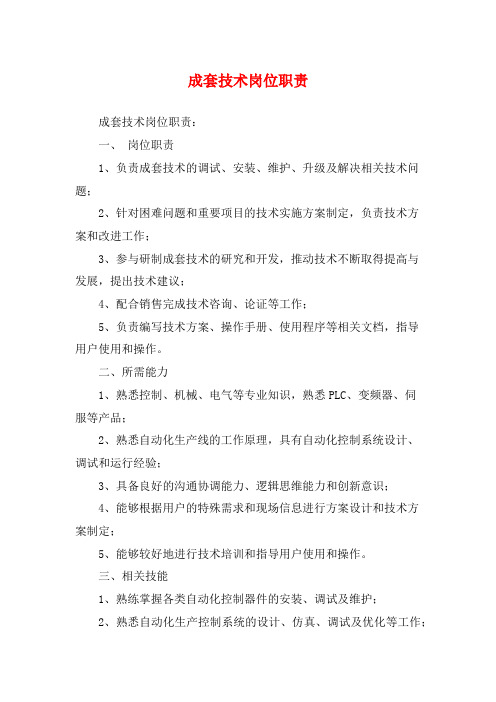

成套技术岗位职责
