交流电的产生和变化规律
abcda
abcda
v
a
d
v
0
dcbad
0
中性面: 垂直于磁场方向的平面.
中性面特点:
v
1) 磁通量最大, 磁通变化率最小, 电动 a
d
势最小,电流为零.
v 2) 线圈每经过中性面,电流方向改变一
次,线圈转动一周, 电流方向改变两次. 电
流
0
二. 交流电的图象和变化规律 1. 函数表达式
t = 0 时刻, 线圈位于中性面.
线圈转动的加速度为ω, 边长为L
ad边与bc边永不切割磁感线，只有ab 边与cd边切割磁感线，
θ
据右手定则或楞次定律，可知，两边ab与cd 切割的感应电动势是串联关系.
经过时间t 时: 令cd边切割磁感线产生的感应电动势为E0 则: E0 = BL cd Vd = BL cd ω (L ad /2) sin θ=
= BL cd ω (L ad /2) sin ω t
同理, ab边切割磁感线产生的感应电动势为
θ
E`0 = BL ab Va= BL ab ω (L ad /2) sin (π-θ) =
= BL ab ω (L ad /2) sin ω t
一匝线圈产生的感应电动势
E = E0+ E0` = BL cd ω (L ad /2) sin ω t + BL ab ω (L ad /2) sin ω t = BL cd L ab ω sin ω t = B S ω sin ω t
2. 分类
旋转电枢式交流发电机 旋转磁极式交流发电机
作业： 《互动课堂》P112 1-5
交流发电机的主要结构： 磁极 线圈
灯在闪烁
高中物理_交流电的产生教学设计学情分析教材分析课后反思

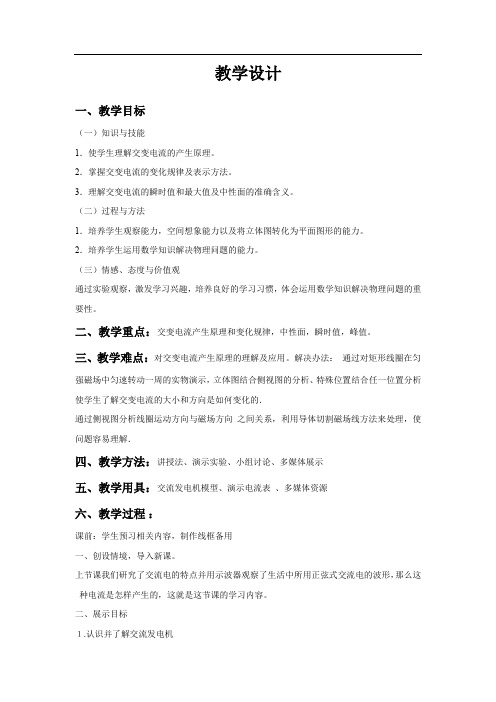

教学设计一、教学目标（一）知识与技能1．使学生理解交变电流的产生原理。
2．掌握交变电流的变化规律及表示方法。
3．理解交变电流的瞬时值和最大值及中性面的准确含义。
（二）过程与方法1．培养学生观察能力，空间想象能力以及将立体图转化为平面图形的能力。
2．培养学生运用数学知识解决物理问题的能力。
（三）情感、态度与价值观通过实验观察，激发学习兴趣，培养良好的学习习惯，体会运用数学知识解决物理问题的重要性。
二、教学重点：交变电流产生原理和变化规律，中性面，瞬时值，峰值。
三、教学难点：对交变电流产生原理的理解及应用。
解决办法：通过对矩形线圈在匀强磁场中匀速转动一周的实物演示，立体图结合侧视图的分析、特殊位置结合任一位置分析使学生了解交变电流的大小和方向是如何变化的．通过侧视图分析线圈运动方向与磁场方向之间关系，利用导体切割磁场线方法来处理，使问题容易理解．四、教学方法：讲授法、演示实验、小组讨论、多媒体展示五、教学用具：交流发电机模型、演示电流表、多媒体资源六、教学过程：课前：学生预习相关内容，制作线框备用一、创设情境，导入新课。
上节课我们研究了交流电的特点并用示波器观察了生活中所用正弦式交流电的波形，那么这种电流是怎样产生的，这就是这节课的学习内容。
二、展示目标１.认识并了解交流发电机２.知道交变电流的产生过程和两个特殊位置的特点３.能用图像描述正弦式交流电三、知识回顾教师：感应电流产生的条件？学生回答：（1）闭合电路（2）磁通量发生变化四、学习过程：教师提出问题：在匀强磁场有一闭合金属线圈，线圈怎样运动才能产生感应电流？学生设计：让矩形线圈在匀强磁场中匀速转动．教师提出问题：电流是怎样产生的？学生回答：闭合线圈在匀强磁场中转动时产生的磁通量发生变化。
学生爬黑板画出截面图，教师引导学生说出是哪条边在切割磁感线运动：线圈ab、cd在切割磁感线，而bc、da始终与磁感线方向平行，因而不产生感应电动势，只起导线作用。
交流电的产生和变化规律(教案)
《交流电的产生和变化规律》教案一、教材分析（一）教材的地位和作用本课题选自人民邮电出版社出版的中等职业学校机电类规划教材《电工基础》第五章第一节，本节内容既是前面《磁与电》知识的综合运用，又是交流电知识的基础，具有承前启后的作用。
另外它与人们的生产和生活密切相关，是物理理论和规律应用于生产技术的典型例子，具有重要的现实意义。
（二）教学目标1.知识目标a.知道交流电和正弦交流电b.通过实验和分析使学生把握交变电流的产生过程，掌握交变电流的变化规律2.技能目标a. 通过讨论培养学生独立分析、解决问题的能力b.通过多媒体技术演示交流电产生过程，培养学生的观察分析能力。
3.情感目标a.师生双方共同探讨，研究培养科学的探索观和认识论，培养学生辩证的思想和辨析能力。
b.通过多种方式的运用，激发学生的学习兴趣。
（三）重点、难点教学重点：掌握交流电的产生和变化规律教学难点：理解交流电的产生原理二、教法设计：1、观察归纳法：为了使学生对交流电有更直观、感性的认识，提高学习的效率，突出教学重点，突破教学难点，我充分利用赏心悦目的多媒体效果，牢牢抓住学生的好奇心，引导学生观察分析，归纳总结交流电的特点，产生过程。
2、问题情景法教师在导入、讲授新课时，注重创设一定的物理情景，以便于激发学生的学习兴趣，启发学生思考。
3、采用多种教学形式在教学中，教师采用视频播放、课件展示、演示实验及学生分组实验等教学方式，激发学生的兴趣，并利用多媒体辅助分析演示实验及学生分组实验使学生获得更多的感性认识。
三、学习者特征分析职业学校的学生学习基础较差，缺乏良好的学习习惯，但他们思维活跃，对新鲜事物有强烈的好奇心，喜欢多媒体技术支持的学习环境，具有一定的分析能力、归纳能力，能够开展自主学习和合作学习。
所以在学法上，指导学生以自我研究为主，鼓励学生动脑想，大胆猜，增强学生的参与意识.四、教学过程<一>、课前准备1.学生分组:按照学生成绩互补原则，同时考虑他们性格差异等问题，组成学习小组。
1. 交变电流的产生-教科版选修2-1教案
1. 交变电流的产生-教科版选修2-1教案一、知识概述在现实生活中，我们经常用到交变电流，比如说家庭用电，电影院的投影等等。
那么交变电流是怎么产生的呢？本次教学将会深入探讨交变电流的产生原理和相关知识。
二、教学目标1.掌握交变电流的产生原理；2.理解交变电流在电路中的基本特征；3.能够通过实验和图表进行交变电流的测量、等效替代和计算。
三、教学重点难点重点1.交变电流的产生原理；2.交变电路中电压与电流的变化规律。
难点1.交变电路中电压与电流的相位关系；2.综合运用交变信号频率、振幅、相位等参数进行计算和分析。
四、教学过程1. 引入老师可以问学生「你们平时用电时，是否能听到一些嗡嗡声或观察到明暗闪烁的现象？」，引起学生对交变电流的好奇心，进而介绍本节的内容。
2. 交流电基础概念讲解1.交流电：由于导体内自由电子的定向移动产生的电流，其方向随时间而改变。
2.频率：指电流在一秒钟内重复变化的次数，单位为赫兹(Hz)。
3.周期：指交流电所需的时间来完成一个完整的正向和反向流动，单位为秒(s)。
4.有效值：指与此时值相等的直流电所产生的平均功率相同的交流电的大小，又称为“均方根值”。
5.相位：交流电中正弦波的位移量，一般用角度表示，单位为°。
3. 交变电流的产生原理1.交流电磁感应：当磁通量的大小或方向发生变化时，通过导体上的导电自由电子就会产生感应电流。
2.电磁振荡：建立在LC振荡电路的基础上，具有以固定频率振荡的特点，是许多交流电源的基础。
4. 交变电路中电压与电流变化规律1.正弦波：是描述时间与电压之间的一种关系曲线，在整个周期中，电压的大小和方向都不断变化。
2.交流电的相位关系：电压和电流的相对位移，用于表示不同的交流电源中的总体功率输出，并对这种输出进行可靠的测量。
5. 交变电流的测量和计算1.万用表：学生可亲自动手操作，使用万用表对电流、电压、电阻等物理量进行测量。
2.RC电路的等效替代：分析电路时，学生可使用RC电路进行等效替代，简化计算难度。
电工电子基础正弦交流电路分析教案
项目二正弦交流电路分析任务1 正弦交流电路基本知识一、交流电的产生1、演示实验教师作演示实验，演示交流电的产生。
展示手摇发电机模型，介绍主要部件（对应学生设计的发电机原理图），进行演示。
第一次发电机接小灯泡。
当线框缓慢转动时，小灯泡不亮；当线框快转时，小灯泡亮了，却是一闪一闪的。
第二次发电机接电流表。
当线框缓慢转动时电流计指针摆动；仔细观察，可以发现：线框每转一周，电流计指针左右摆动一次。
表明电流的大小和方向都做周期性的变化，这种电流叫交流电。
2、分析——交流电的变化规律投影显示（或挂图）：矩形线圈在匀强磁场中匀速转动的四个过程。
(1)线圈平面垂直于磁感线（甲图），ab、cd边此时速度方向与磁感线平行，线圈中没有感应电动势，没有感应电流。
（教师强调指出：这时线圈平面所处的位置叫中性面。
中性面的特点：线圈平面与磁感线垂直，磁通量最大，感应电动势最小为零，感应电流为零。
）(2) 当线圈平面逆时针转过90°时（乙图），即线圈平面与磁感线平行时，ab、cd边的线速度方向都跟磁感线垂直，即两边都垂直切割磁感线，这时感应电动势最大，线圈中的感应电流也最大。
(3) 再转过90°时（丙图），线圈又处于中性面位置，线圈中没有感应电动势。
(4) 当线圈再转过90°时，处于图（丁）位置，ab、cd边的瞬时速度方向，跟线圈经过图（乙）位置时的速度方向相反，产生的感应电动势方向也跟在（图乙）位置相反。
(5) 再转过90°线圈处于起始位置（戊图），与（甲）图位置相同，线圈中没有感应电动势。
分析小结：线圈abcd在外力作用下，在匀强磁场中以角速度ω匀速转动时，线圈的ab边和cd 边作切割磁感线运动，线圈产生感应电动势。
如果外电路是闭合的，闭合回路将产生感应电流。
ab和cd边的运动不切割磁感线时，不产生感应电流。
设在起始时刻，线圈平面与中性面的夹角为，t时刻线圈平面与中性面的夹角为。
分析得出，cd边运动速度v与磁感线方向的夹角也是，设cd边长度为L，磁场的磁感应强度为B，则由于cd边作切割磁感线运动所产生的感应电动势为同理，ab边产生的感应电动势为由于这两个感应电动势是串联的，所以整个线圈产生的感应电动势为（式5-1）式中，是感应电动势的最大值，又叫振幅。
高中物理-高二交变电流的产生和变化规律教案
高中物理-高二交变电流的产生和变化规律教案
一、教学目标
1. 了解交流电和直流电的区别。
2. 理解交变电流的产生和变化规律。
3. 掌握交变电流的特点与应用。
二、教学内容
1. 交变电流的定义及产生条件。
2. 交变电流的变化规律。
3. 交变电流的特点和应用。
三、教学过程
1. 引入
（1）通过生活实例引入：如家庭用电、交通信号灯等。
（2）讲解交流电和直流电的区别，引导学生思考。
2. 学习
（1）通过图示和实验，讲解交变电流的定义及产生条件。
（2）通过图示和实验，讲解交变电流的变化规律。
（3）讲解交变电流的特点和应用。
3. 拓展
（1）引导学生思考：为什么我们需要使用交变电？
（2）引导学生探究：交变电流在哪些领域得到广泛应用？
4. 总结
（1）让学生总结本节课的重点内容。
（2）布置课后作业。
四、教学方法
1. 讲解法：学习交变电流的定义、产生条件、变化规律等知识点，可以使用直接讲解的方法。
2. 实验法：通过实验演示，让学生观察交变电流的变化规律。
3. 案例分析法：通过实际案例分析，引导学生深入思考交变电流在现实生活中的应用。
五、教学工具
黑板、彩笔、投影仪、实验器材等。
六、教学评估
1. 在实验中是否理解了交变电流的变化规律和产生条件？
2. 能否正确区分交流电和直流电？
3. 能否理解交变电流的特点和应用？
4. 能否对交变电流在实际生活中的应用举出例子？。
交流电的产生及变化规律
交流电的产生、描述交流电的物理量学习目的：（1）了解交流电的产生原理（2）掌握正弦交流电的变化规律（3）理解瞬时值、最大值、有效值、周期、频率等概念一、几个概念1、交变电流：大小和方向随时间变化的电流叫交变电流，常见的交流电如下本章所涉及的将是最简单的交变电流，即正弦交流电—随时间按正弦规律变化的电流。
从微观上讲 i=nesv其中v为电荷的平均定向移动速率，可设想若v都随时间整齐地按正弦规律变化，即一起做简谐振动时，电路中将有正弦交变电流。
2、特点易于产生、输送、变压、整流，在生活中有广泛的应用，交流电路理论是电工和电子技术的理论基础。
∴交流电在电力工程、无线电技术和电磁测量中有极广泛的应用，在工程技术中所使用的交流电也是各式各样的。
它具有三大优点：变换容易、输送经济、控制方便，所以已经做为现代国民经济的主要动力。
在稳恒电流中，I—电流、U(ε)—电压（电动势），都是恒定值。
但在本章，i—电流、e—电动势、u—电压，都是瞬时值，因为它随时间而变，所以实际上是i(t)、e(t)、u(t)。
二、交流电的产生法拉第发现电磁感应定律的最重要的应用就是制成发电机1、发电机的组成磁极、线圈（电枢）旋转电枢：通过滑环、电刷通入外电路，一般产生的电压小于500V旋转磁极：比较常用，几千~几万V原理：利用线圈在磁场中绕某一固定轴转动，切割磁感线产生感应电动势，继而在闭合回路产生电流机械能→电能2、交流电的产生矩形线圈在匀强磁场中匀速转动，角速度ω一定。
其中ab、cd边切割磁感线，且ab、cd始终与速度v垂直，从切割效果看总是两个电源串联，其俯视图为：第一象限：方向—abcda(磁通量Φ减少)大小：e=2NB vsinθ=2NB ω sinωt=NBωSsinωt第二象限：方向—abcda(磁通量Φ增加)大小：e=2NB vsinθ=2NB ω sin(π-ωt)=NBωSsinωt依次类推：可得其它象限的情况总之，e=NBωSsinωt=εm sinωt 与轴的位置无关①大小为NBωSsinωt②方向取决于角度ωt0<ωt<π e>0π<ωt<2π e<0线圈每经过中性面一次，电流方向改变一次；线圈旋转一周，电流方向改变两次③εm=NBωS为感应电动势的最大值④当线圈与中性面重合时，磁通量Φ最大，感应电动势最小，磁力矩最小当线圈与中性面垂直时，磁通量Φ最小，感应电动势最大，磁力矩最大三、交流电的变化规律1、几个表达式瞬时值 e i u最大值εm I m U m若外电阻为R，电动机内阻为r，则2、图象四、描述交流电的物理量在稳恒电流里用两个物理量（I、U）就能描述电路的情况，但在交流电路里，由于电流的大小、方向都在随时间做周期性的变化，所以要描述它们的物理量就要多一些。
