CAD中的尺寸线位置调整技巧
CAD中的尺寸线位置调整技巧在CAD软件中，尺寸线是用于标注设计图纸中物体尺寸的重要元素。
尺寸线的位置调整对于设计图的准确性和可读性至关重要。
在本文中，我将向大家介绍一些CAD软件中尺寸线位置调整的技巧。
1. 锚点调整法：CAD软件通常提供了一个或多个锚点，用于定义尺寸线的位置。
通过选择合适的锚点，可以实现尺寸线的准确定位。
在CAD软件中，选择尺寸线后，查找锚点位置的工具，通常位于属性编辑器或上下文菜单中。
通过选择适当的锚点，用户可以将尺寸线精确地定位在所需的位置。
2. 尺寸线关联法：CAD软件中的尺寸线通常可以与其他图形元素关联。
通过与其他线段、边缘或轮廓进行关联，可以实现尺寸线的位置自动调整。
关联尺寸线的方法因软件而异，但通常包括选择尺寸线和目标元素，然后通过拖动或调整尺寸参数来调整位置。
这种方法可以在设计图变动时自动更新尺寸线的位置，提高效率和准确性。
3. 条件表达式法：一些CAD软件提供了条件表达式功能，可以根据特定条件调整尺寸线的位置。
例如，用户可以设置尺寸线在特定对象长度小于或大于某个值时自动调整位置。
这种方法通过条件语句和逻辑运算符实现，可以根据需要进行高度个性化的位置调整。
4. 基准线调整法：尺寸线的位置通常相对于一条基准线进行调整。
通过选择基准线，用户可以将尺寸线相对于基准线进行平行、垂直或角度调整。
基准线调整通常通过拖动、旋转或输入数值进行。
这种方法适用于需要准确控制尺寸线与设计图中其他元素相对位置的情况。
5. 快捷键调整法：一些CAD软件提供了一些特定的快捷键，用于
快速调整尺寸线的位置。
这些快捷键通常可以根据用户的习惯进行自
定义。
通过记住和使用这些快捷键，用户可以快速高效地调整尺寸线，提高工作效率。
在使用CAD软件中调整尺寸线位置时，还需要注意以下几点：
首先，要始终保持设计图的可读性。
尺寸线应与设计图中的其他元
素相互配合，而不会造成混乱或遮挡其他重要信息。
其次，要考虑到设计的可变性。
在进行尺寸线位置调整时，应考虑
到设计图可能需要调整或修改的因素。
选择合适的调整方法和工具，
以确保在设计变动时能够快速更新尺寸线位置。
最后，不同的CAD软件可能具有不同的尺寸线调整方法和工具。
熟悉所使用的CAD软件的特性和功能，可以帮助用户更好地应用和掌
握尺寸线位置调整技巧。
总之，CAD软件中的尺寸线位置调整是设计图纸中不可或缺的一部分。
通过熟悉和掌握各种调整方法和工具，可以提高尺寸线的准确性
和可读性，帮助设计师更好地表达设计意图，提高工作效率。
cad尺寸线设置标准
cad尺寸线设置标准CAD尺寸线设置标准。
在CAD设计中，尺寸线的设置是非常重要的，它直接影响着设计图纸的美观度和准确度。
因此，我们需要遵循一定的标准来设置CAD尺寸线，以确保设计的准确性和规范性。
下面将介绍一些CAD尺寸线设置的标准和注意事项。
首先，我们需要明确CAD尺寸线的作用。
尺寸线是用来标注设计图纸中物体的尺寸和距离的线条，它直接反映了设计图纸中物体的大小和位置。
因此，在设置CAD尺寸线时，我们需要注意以下几点：1. 尺寸线的位置，尺寸线应该清晰地标注在设计图纸的物体上，并且与被标注的物体保持一定的距离，以确保标注的清晰度和美观度。
2. 尺寸线的样式，尺寸线的样式应该与设计图纸的整体风格相一致，一般情况下，我们可以选择直线或者虚线来标注尺寸。
3. 尺寸线的长度，尺寸线的长度应该适中，既要能够清晰地标注出尺寸，又不要过长影响设计图纸的美观度。
4. 尺寸线的标注，尺寸线的标注应该清晰、准确，标注的数字和文字应该与设计图纸的比例和风格相一致。
5. 尺寸线的对齐，尺寸线应该与被标注的物体保持一定的对齐，以确保标注的准确性和清晰度。
在设置CAD尺寸线时，我们还需要注意以下几点：1. 尺寸线的单位，在设置CAD尺寸线时，我们需要明确使用的单位，一般情况下，我们可以选择毫米、厘米或者英寸作为单位。
2. 尺寸线的精度，在标注尺寸时，我们需要注意尺寸的精度，一般情况下，我们可以选择保留一定的小数位或者四舍五入的方式来标注尺寸。
3. 尺寸线的数量，在设计图纸中，我们需要根据需要合理设置尺寸线的数量，以确保标注的准确性和清晰度。
4. 尺寸线的颜色，尺寸线的颜色应该与设计图纸的整体风格相一致，一般情况下，我们可以选择黑色或者其他深色来标注尺寸。
总之，CAD尺寸线的设置是非常重要的，它直接影响着设计图纸的准确性和美观度。
因此，在设置CAD尺寸线时，我们需要遵循一定的标准和注意事项，以确保设计图纸的规范性和准确性。
CAD尺寸调整高级技巧
CAD尺寸调整高级技巧CAD（计算机辅助设计）软件常用于工程和制图领域，它提供了强大的功能来创建和修改图纸。
调整尺寸是CAD软件的常见任务之一，无论是增加尺寸以适应新的需求，还是减小尺寸以符合特定要求。
在本文中，我们将探讨CAD尺寸调整的一些高级技巧，帮助您更有效地完成这些任务。
一、使用快捷键在CAD软件中，快捷键是完成任务的常见方式之一。
对于尺寸调整，使用快捷键可以大大提高效率。
例如，您可以使用“S”键选择需要调整的对象，并输入新的尺寸值。
同时，您还可以使用“Ctrl”和“Shift”等组合键来进行进一步的操作，如等比例缩放和旋转。
二、属性编辑器属性编辑器是CAD软件中非常有用的功能之一。
通过属性编辑器，您可以直接修改对象的属性，包括尺寸。
打开属性编辑器后，选择需要调整尺寸的对象，并在属性编辑器中输入新的尺寸值。
这种方法适用于单个对象的尺寸调整。
三、CAD命令CAD软件提供了各种命令来完成不同的任务，尺寸调整也不例外。
其中一些常用的命令包括：1. STRETCH：通过选择并拖动对象的控制点来调整尺寸。
此命令适用于调整边界或形状。
2. SCALE：通过选择对象和参考点，并输入相应的比例因子来进行等比例缩放。
这是调整对象尺寸的常用方法之一。
3. ROTATE：通过选择对象和旋转中心，并输入旋转角度来旋转对象。
此命令适用于调整对象的角度。
4. MIRROR：通过选择对象和参考线来创建对象的镜像副本。
该命令适用于对称或镜像调整对象尺寸。
这些命令提供了更多灵活性和精确度，使您能够根据需要进行更精细的调整。
四、尺寸约束在CAD软件中，您可以使用尺寸约束来固定对象的尺寸，以便它们保持一定的比例或关系。
通过使用尺寸约束，您可以确保在调整尺寸时其他相关对象也能保持适当的位置和大小。
这种方法尤其适用于需要精确控制和调整多个对象尺寸的情况。
五、动态输入动态输入是CAD软件的一项实用功能，可以在调整尺寸时提供即时反馈和输入。

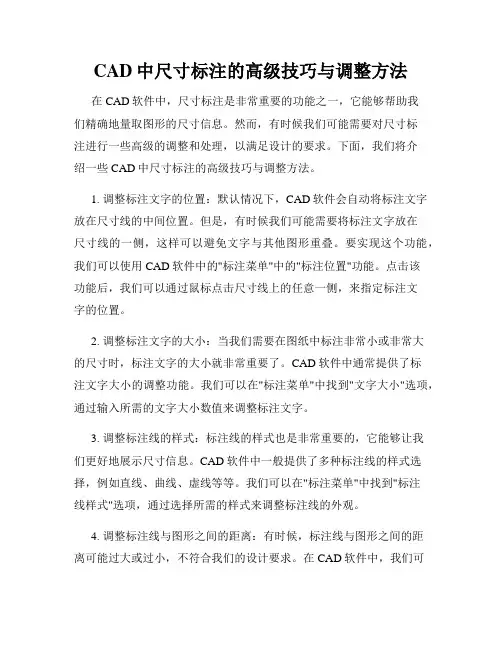

CAD中尺寸标注的高级技巧与调整方法
CAD中尺寸标注的高级技巧与调整方法在CAD软件中，尺寸标注是非常重要的功能之一，它能够帮助我们精确地量取图形的尺寸信息。
然而，有时候我们可能需要对尺寸标注进行一些高级的调整和处理，以满足设计的要求。
下面，我们将介绍一些CAD中尺寸标注的高级技巧与调整方法。
1. 调整标注文字的位置：默认情况下，CAD软件会自动将标注文字放在尺寸线的中间位置。
但是，有时候我们可能需要将标注文字放在尺寸线的一侧，这样可以避免文字与其他图形重叠。
要实现这个功能，我们可以使用CAD软件中的"标注菜单"中的"标注位置"功能。
点击该功能后，我们可以通过鼠标点击尺寸线上的任意一侧，来指定标注文字的位置。
2. 调整标注文字的大小：当我们需要在图纸中标注非常小或非常大的尺寸时，标注文字的大小就非常重要了。
CAD软件中通常提供了标注文字大小的调整功能。
我们可以在"标注菜单"中找到"文字大小"选项，通过输入所需的文字大小数值来调整标注文字。
3. 调整标注线的样式：标注线的样式也是非常重要的，它能够让我们更好地展示尺寸信息。
CAD软件中一般提供了多种标注线的样式选择，例如直线、曲线、虚线等等。
我们可以在"标注菜单"中找到"标注线样式"选项，通过选择所需的样式来调整标注线的外观。
4. 调整标注线与图形之间的距离：有时候，标注线与图形之间的距离可能过大或过小，不符合我们的设计要求。
在CAD软件中，我们可以通过"标注菜单"中的"标注距离"选项来调整标注线与图形之间的距离。
通过输入所需的距离数值，我们可以灵活地控制标注线的位置。
5. 调整标注的精度：在CAD软件中，我们可以调整标注的精度，以满足绘图和设计要求。
通过"标注菜单"中的"标注精度"选项，我们可以选择所需的精度模式，例如小数、分数等等。
CAD中的尺寸设置和标注技巧
CAD中的尺寸设置和标注技巧在CAD设计中，尺寸设置和标注技巧是不可或缺的一部分。
通过正确设置尺寸和合适标注，可以使设计图纸更加明确和易于理解。
在本篇文章中，将介绍一些CAD中尺寸设置和标注的技巧。
首先，设置尺寸的样式。
在CAD软件中，可以自定义尺寸的样式，包括线型、箭头类型和文字样式等。
通过设置合适的尺寸样式，可以使尺寸标注更加清晰和美观。
例如，可以选择实线作为尺寸线，使用箭头作为尺寸标注的末端，并统一使用统一的文字样式和字号。
其次，确定尺寸的位置。
尺寸标注应该尽量不与其他图形重叠，避免造成混淆。
一般而言，尺寸线可以放在设计图形的外部边缘，并与设计图形相连接。
另外，要注意尺寸标注在水平或垂直方向上的对齐，使其更加整齐和统一。
然后，准确选择合适的尺寸。
在CAD设计中，尺寸应该尽量准确地表示设计要求。
首先，需要确定设计图纸上的比例尺，如1:100或1:50等。
然后，根据设计要求，选择合适的尺寸进行标注。
例如，对于一个建筑设计图纸，可以标注房间的长、宽和高等尺寸。
同时，要合理使用尺寸约束。
通过使用尺寸约束，可以使设计图形的相关尺寸保持一致和稳定。
在CAD软件中，可以通过添加水平、垂直或等距约束来实现。
例如，在绘制一个矩形时，可以通过添加水平和垂直约束，来确保矩形的边长保持一致。
最后，要注意尺寸标注的清晰和易读性。
尺寸标注的文字应该清晰可辨，避免使用过小或模糊的字号。
另外，可以通过合理设置尺寸标注的颜色，与图形进行对比，提高尺寸标注的可读性。
还可以使用加粗或强调的方式来突出显示重要的尺寸。
在CAD设计中，尺寸设置和标注技巧对于设计图纸的清晰和准确非常重要。
通过合理设置尺寸样式和位置，选择准确的尺寸进行标注，合理使用尺寸约束，以及注意尺寸标注的清晰和易读性，可以使设计图纸更加规范和易于理解。
希望本文介绍的尺寸设置和标注技巧能够对CAD软件的使用者们有所帮助。
CAD中的标注和尺寸调整技巧
CAD中的标注和尺寸调整技巧在CAD软件中，标注和尺寸调整是非常重要的技巧之一。
标注和尺寸调整可以帮助我们准确地测量和表达设计，同时也能提高我们绘图的效率。
下面介绍一些在CAD中常用的标注和尺寸调整的技巧。
一、标注技巧：1. 单行标注：在CAD中使用“DIMLINEAR”命令，首先选择标注的起点，然后选择标注的终点，最后指定标注的位置。
这样就可以得到一条直线上的标注。
2. 对齐标注：使用“DIMALIGN”命令可以实现对齐标注。
首先选择两个对象，然后指定对齐标注的位置。
3. 半径和直径标注：使用“DIMRADIUS”和“DIMDIAMETER”命令可以实现半径和直径的标注。
选择相应的圆弧或圆形，然后指定标注的位置。
4. 角度标注：使用“DIMANGULAR”命令可以实现角度标注。
选择两条直线或两个角度，然后指定标注的位置。
5. 剖面标注：使用“DIMBREAK”命令可以实现剖面标注。
选择要进行剖面标注的对象，然后指定标注的位置。
二、尺寸调整技巧：1. 尺寸调整：使用“DIMEDIT”命令可以对已有的尺寸进行调整。
选择要调整的尺寸，然后按需求进行调整。
2. 尺寸约束：使用“DIMCONSTRAINT”命令可以添加尺寸约束。
选择要添加约束的尺寸，然后指定约束的类型和值。
3. 尺寸样式设置：使用“DIMSTYLE”命令可以进行尺寸样式的设置。
可以设置尺寸线和箭头的样式、尺寸文字的样式等。
4. 尺寸标注间距调整：使用“DIMSPACE”命令可以调整尺寸标注之间的间距。
选择需要调整间距的尺寸标注，然后指定新的间距值。
5. 尺寸文字位置调整：使用“DIMTXT”命令可以调整尺寸文字的位置。
选择要调整位置的尺寸标注，然后指定新的文字位置。
通过掌握以上的标注和尺寸调整技巧，我们可以更高效地进行CAD绘图工作。
在应用中可以根据具体的设计要求选择合适的标注方式，并灵活调整尺寸以满足设计需求。
总结：标注和尺寸调整是CAD绘图中不可或缺的技巧。

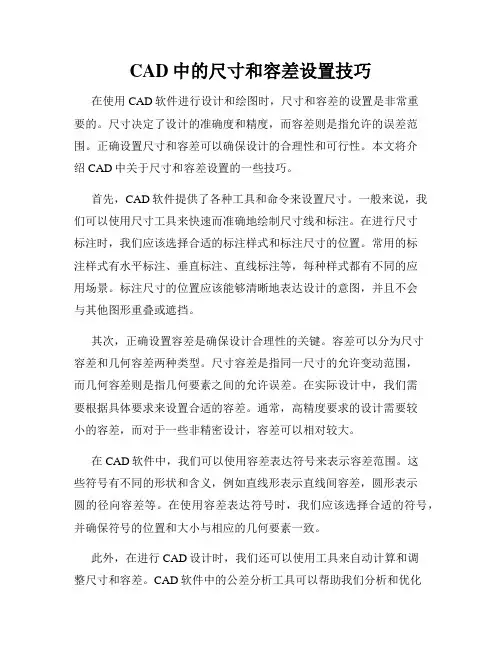

CAD中的尺寸和容差设置技巧
CAD中的尺寸和容差设置技巧在使用CAD软件进行设计和绘图时，尺寸和容差的设置是非常重要的。
尺寸决定了设计的准确度和精度，而容差则是指允许的误差范围。
正确设置尺寸和容差可以确保设计的合理性和可行性。
本文将介绍CAD中关于尺寸和容差设置的一些技巧。
首先，CAD软件提供了各种工具和命令来设置尺寸。
一般来说，我们可以使用尺寸工具来快速而准确地绘制尺寸线和标注。
在进行尺寸标注时，我们应该选择合适的标注样式和标注尺寸的位置。
常用的标注样式有水平标注、垂直标注、直线标注等，每种样式都有不同的应用场景。
标注尺寸的位置应该能够清晰地表达设计的意图，并且不会与其他图形重叠或遮挡。
其次，正确设置容差是确保设计合理性的关键。
容差可以分为尺寸容差和几何容差两种类型。
尺寸容差是指同一尺寸的允许变动范围，而几何容差则是指几何要素之间的允许误差。
在实际设计中，我们需要根据具体要求来设置合适的容差。
通常，高精度要求的设计需要较小的容差，而对于一些非精密设计，容差可以相对较大。
在CAD软件中，我们可以使用容差表达符号来表示容差范围。
这些符号有不同的形状和含义，例如直线形表示直线间容差，圆形表示圆的径向容差等。
在使用容差表达符号时，我们应该选择合适的符号，并确保符号的位置和大小与相应的几何要素一致。
此外，在进行CAD设计时，我们还可以使用工具来自动计算和调整尺寸和容差。
CAD软件中的公差分析工具可以帮助我们分析和优化设计的容差方案。
通过输入设计元素的几何特征和容差要求，软件可以自动生成容差分析结果和图表，帮助我们更好地评估设计的可行性和可靠性。
最后，需要注意的是，尺寸和容差的设置应该根据实际需求和具体设计来进行调整。
不同的设计要求和行业标准可能有不同的要求，我们应该根据实际情况进行设置，并遵循相关的设计规范和标准。
此外，为了确保设计质量，我们还应该进行必要的检查和验证，确保设计的尺寸和容差符合要求并满足设计的目标。
总结起来，CAD中的尺寸和容差设置是设计过程中的重要环节。
CAD调整尺寸技巧
CAD调整尺寸技巧CAD（计算机辅助设计）是一种常用于工程和制图领域的软件，它可以帮助我们完成各种设计和绘图任务。
在使用CAD软件进行设计时，往往需要对对象的尺寸进行调整，以确保设计的准确性和完整性。
下面将介绍一些CAD调整尺寸的技巧，希望对CAD的初学者和使用者有所帮助。
1. 使用拉伸命令：拉伸命令可用于调整对象的长度、高度或深度。
在CAD软件中，选择需要调整尺寸的对象，然后输入“STRETCH”命令，按照提示选择拉伸的基点和拉伸的方向，最后输入调整的数值即可完成对象的尺寸调整。
2. 使用更改属性命令：更改属性命令可以帮助我们调整对象的属性，其中包括长度、角度、位置等。
选择需要调整尺寸的对象，输入“CHPROP”命令，按照提示选择要更改的属性，然后输入调整的数值即可完成尺寸调整。
3. 使用缩放命令：缩放命令可以帮助我们对对象进行整体的缩放调整。
在CAD软件中，选择需要调整尺寸的对象，输入“SCALE”命令，按照提示选择基点和缩放系数，最后按下回车键即可完成对象的尺寸调整。
4. 使用实体编辑命令：实体编辑命令可以帮助我们对对象的各个部分进行局部的尺寸调整。
选择需要调整尺寸的对象，输入“EDIT”命令，按照提示选择要编辑的部分，然后输入调整的数值即可完成局部尺寸的调整。
5. 使用阵列命令：阵列命令可以帮助我们快速地创建重复的对象，并进行整体的尺寸调整。
在CAD软件中，输入“ARRAY”命令，选择需要创建阵列的对象，按照提示进行参数设置，包括行数、列数、间距等，最后按下回车键即可完成对象的尺寸调整。
6. 使用偏移命令：偏移命令可以帮助我们在对象的边缘或表面上创建平行的线条或曲线，并进行尺寸调整。
在CAD软件中，选择需要进行尺寸调整的对象，输入“OFFSET”命令，按照提示选择偏移的方向和距离，然后按下回车键即可完成对象的尺寸调整。
7. 使用拉直命令：拉直命令可以帮助我们将曲线或折线调整为直线，并进行尺寸调整。
CAD尺寸标注的位置调整
CAD尺寸标注的位置调整在计算机辅助设计（CAD）中，尺寸标注是非常重要的一项功能。
尺寸标注可以将设计图纸上的模型尺寸显示出来，为设计人员提供了方便快捷的测量和分析工具。
然而，在进行CAD尺寸标注时，我们有时会面临标注位置不准确或不符合规范的问题。
本文将就CAD尺寸标注的位置调整进行探讨，并提供一些解决方案。
一、问题分析在CAD软件中，进行尺寸标注时，标注的位置可能会受到以下因素的影响：1. 图纸缩放比例：当我们对图纸进行缩放操作时，尺寸标注的位置可能会发生偏移。
这是因为尺寸标注的位置是相对于图纸的坐标系来确定的，而缩放操作会改变图纸的坐标系。
2. 图层设置：CAD软件中的图层功能可以将不同的图形元素进行分组管理，并且可以分别设置不同的颜色、线型等属性。
如果尺寸标注与所在图层的属性不一致，可能导致标注位置的异常。
3. 对象交叉或重叠：在复杂的设计图纸中，不同的对象可能会交叉或重叠，这可能会影响尺寸标注的位置。
如果标注的位置选取不当，可能会与其他对象发生冲突，导致显示异常或不清晰。
二、解决方案针对上述问题，我们可以采取以下几种解决方案来调整CAD尺寸标注的位置：1. 尺寸标注样式设置：CAD软件通常提供了多种尺寸标注样式供我们选择，包括标注文字大小、箭头样式、标注线的位置等。
在进行尺寸标注前，可以根据实际需求进行相应的样式设置，从而确保标注结果的准确性和美观性。
2. 标注层和对象层分离：为了更好地管理标注和设计的对象，我们可以将标注单独放置在一个图层中，并将图层的属性与设计对象区分开来。
这样可以避免图层属性对标注位置的影响。
3. 标注位置调整：在进行尺寸标注后，我们可以通过CAD软件提供的编辑功能对标注位置进行调整。
可以通过移动、旋转、拉伸等操作来改变标注的位置和方向，从而更好地满足设计需求。
4. 手动标注：在复杂的设计图纸中，尺寸标注可能无法自动调整到最理想的位置。
这时，我们可以手动进行尺寸标注，选择最合适的位置进行标注。
使用CAD进行尺寸调整的方法
使用CAD进行尺寸调整的方法在使用CAD软件进行绘图和设计时，经常需要对尺寸进行调整和修改。
尺寸是我们设计中的重要指标，准确的尺寸可以确保设计的精度和可靠性，因此学会使用CAD软件进行尺寸调整是非常重要的。
下面将介绍几种常用的方法。
1. 直接修改尺寸值CAD软件通常提供了一系列命令和工具用于修改尺寸。
在绘制完成后，选择需要调整的尺寸线，然后点击鼠标右键，在弹出的菜单中选择“编辑尺寸”或类似选项。
接下来可以直接输入新的尺寸值，按下回车键即可完成尺寸调整。
2. 使用“拉伸”命令“拉伸”命令是CAD中常用的一种修改尺寸的方法。
选择需要调整的图形对象，然后输入“拉伸”命令，按下回车键。
接下来，选择需要拉伸的边界，拖动鼠标或输入具体的拉伸距离，再次按下回车键即可完成尺寸调整。
3. 使用“缩放”命令“缩放”命令可以按照比例进行尺寸调整。
选择需要调整的图形对象，输入“缩放”命令并按下回车键。
然后，选择基准点（通常选择图形的中心点），拖动鼠标或输入缩放比例，再次按下回车键即可完成尺寸调整。
4. 使用“数组”命令“数组”命令可以在一定规律下复制和调整尺寸。
选择需要调整尺寸的图形对象，输入“数组”命令并按下回车键。
然后，选择基准点和要复制的个数和方向，按下回车键即可完成尺寸调整。
5. 使用“参数化建模”功能一些较为高级的CAD软件支持“参数化建模”功能，可以通过定义参数实现尺寸的快速调整。
在设计时，用户可以将尺寸定义为参数，并设定其取值范围和规则。
当需要调整尺寸时，只需修改参数的值，软件会自动根据新的参数值重新计算尺寸。
这种方法可以提高设计效率和准确性。
以上介绍了几种常用的CAD软件中进行尺寸调整的方法。
当然，不同的CAD软件可能会有一些差异，具体操作还需参考软件的使用手册。
通过合理掌握这些调整尺寸的方法，设计人员可以更加灵活地进行绘图和设计工作，提高工作效率和精度。
同时，还可以根据需要随时调整尺寸，满足不同的设计要求和变更需求。
电气cad导线间隙大小调整方法
电气cad导线间隙大小调整方法文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 电气cad导线间隙大小调整方法can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to knowdifferent data formats and writing methods, please pay attention!电气CAD设计中，调整导线间隙大小是确保电路设计符合要求并满足安全标准的重要步骤之一。
导线间隙的大小直接影响到电路的性能、可靠性和安全性。
在CAD软件中，可以采取一系列方法来调整导线间隙大小，以满足设计需求。
以下是一些常见的调整方法。
1. 使用CAD软件的尺寸调整功能。
大多数CAD软件都提供了尺寸调整功能，可以直接在设计中选择导线或导线间隙，然后通过修改尺寸值来调整间隙的大小。
