中空纤维超滤膜的制备与性能测试
中空纤维超滤膜实验报告
一、实验目的1. 了解中空纤维超滤膜的基本结构和工作原理；2. 掌握中空纤维超滤膜的实验操作技术；3. 通过实验测试，分析中空纤维超滤膜的分离性能和抗污染性能；4. 探讨中空纤维超滤膜在废水处理、医药、食品等领域的应用前景。
二、实验原理中空纤维超滤膜是一种具有微孔结构的薄膜，孔径一般在0.01-0.1μm之间。
在一定的压力作用下，溶液中的小分子物质可以通过膜孔，而大分子物质则被截留在膜表面。
中空纤维超滤膜具有分离效率高、操作简便、能耗低等优点。
三、实验材料与仪器1. 实验材料：自来水、标准溶液（如葡萄糖、盐等）、活性炭、絮凝剂、废水样品等；2. 实验仪器：中空纤维超滤膜组件、高压泵、流量计、紫外-可见分光光度计、电导率仪、滤液收集瓶等。
四、实验方法1. 准备实验装置：将中空纤维超滤膜组件安装在实验装置上，连接高压泵、流量计等仪器；2. 标准溶液测试：分别配制一定浓度的葡萄糖、盐等标准溶液，进行超滤实验，记录滤液浓度和透过率；3. 自来水测试：将自来水通过超滤膜进行实验，记录滤液浓度和透过率；4. 废水测试：取一定量的废水样品，经过絮凝、沉淀等预处理后，通过超滤膜进行实验，记录滤液浓度和透过率；5. 活性炭和絮凝剂测试：将活性炭和絮凝剂加入废水中，进行预处理，然后通过超滤膜进行实验，记录滤液浓度和透过率；6. 抗污染性能测试：在超滤膜运行一段时间后，模拟实际应用场景，对膜进行污染，然后进行清洗和恢复性能实验，记录清洗前后滤液浓度和透过率。
五、实验结果与分析1. 标准溶液测试结果：通过实验，发现中空纤维超滤膜对葡萄糖、盐等标准溶液具有较好的分离效果，透过率较高；2. 自来水测试结果：自来水经过超滤膜处理后，滤液浓度明显降低，表明中空纤维超滤膜对自来水中的悬浮物、胶体等杂质有较好的去除效果；3. 废水测试结果：废水经过预处理和超滤膜处理后，滤液浓度明显降低，表明中空纤维超滤膜在废水处理中具有较好的应用前景；4. 活性炭和絮凝剂测试结果：在预处理中加入活性炭和絮凝剂，可以进一步提高废水处理效果，降低膜污染；5. 抗污染性能测试结果：经过污染和清洗后，膜的性能得到恢复，表明中空纤维超滤膜具有良好的抗污染性能。
中空纤维超滤膜分离能力测试

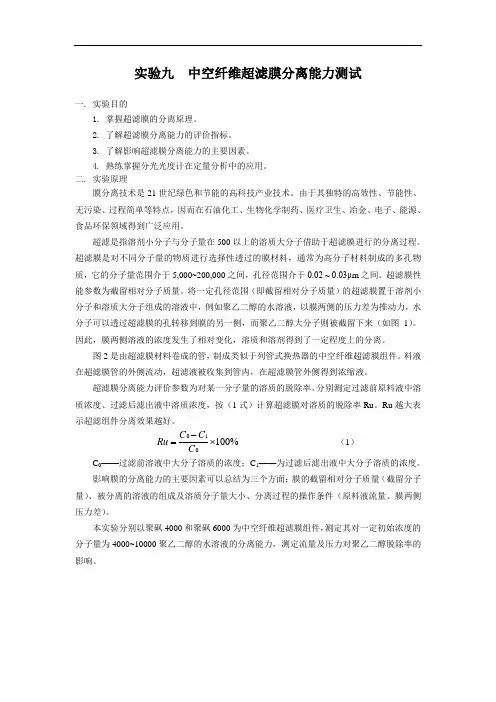

实验九 中空纤维超滤膜分离能力测试一. 实验目的1. 掌握超滤膜的分离原理。
2. 了解超滤膜分离能力的评价指标。
3. 了解影响超滤膜分离能力的主要因素。
4. 熟练掌握分光光度计在定量分析中的应用。
二. 实验原理膜分离技术是21世纪绿色和节能的高科技产业技术。
由于其独特的高效性、节能性、无污染、过程简单等特点，因而在石油化工、生物化学制药、医疗卫生、冶金、电子、能源、食品环保领域得到广泛应用。
超滤是指溶剂小分子与分子量在500以上的溶质大分子借助于超滤膜进行的分离过程。
超滤膜是对不同分子量的物质进行选择性透过的膜材料，通常为高分子材料制成的多孔物质，它的分子量范围介于5,000~200,000之间，孔径范围介于0.02 ~ 0.03μm 之间。
超滤膜性能参数为截留相对分子质量。
将一定孔径范围（即截留相对分子质量）的超滤膜置于溶剂小分子和溶质大分子组成的溶液中，例如聚乙二醇的水溶液，以膜两侧的压力差为推动力，水分子可以透过超滤膜的孔转移到膜的另一侧，而聚乙二醇大分子则被截留下来（如图1）。
因此，膜两侧溶液的浓度发生了相对变化，溶质和溶剂得到了一定程度上的分离。
图2是由超滤膜材料卷成的管，制成类似于列管式换热器的中空纤维超滤膜组件。
料液在超滤膜管的外侧流动，超滤液被收集到管内，在超滤膜管外侧得到浓缩液。
超滤膜分离能力评价参数为对某一分子量的溶质的脱除率。
分别测定过滤前原料液中溶质浓度、过滤后滤出液中溶质浓度，按（1式）计算超滤膜对溶质的脱除率Ru 。
Ru 越大表示超滤组件分离效果越好。
010100%C C Ru C -=⨯ （1） C 0——过滤前溶液中大分子溶质的浓度；C 1——为过滤后滤出液中大分子溶质的浓度。
影响膜的分离能力的主要因素可以总结为三个方面：膜的截留相对分子质量（截留分子量）、被分离的溶液的组成及溶质分子量大小、分离过程的操作条件（原料液流量、膜两侧压力差）。
本实验分别以聚砜4000和聚砜6000为中空纤维超滤膜组件，测定其对一定初始浓度的分子量为4000~10000聚乙二醇的水溶液的分离能力，测定流量及压力对聚乙二醇脱除率的影响。

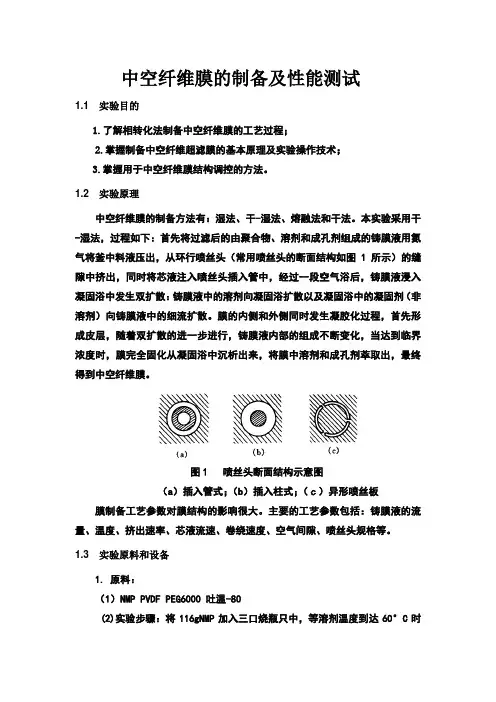

中空纤维膜的制备及性能测试
中空纤维膜的制备及性能测试1.1 实验目的1.了解相转化法制备中空纤维膜的工艺过程；2.掌握制备中空纤维超滤膜的基本原理及实验操作技术；3.掌握用于中空纤维膜结构调控的方法。
1.2 实验原理中空纤维膜的制备方法有：湿法、干-湿法、熔融法和干法。
本实验采用干-湿法，过程如下：首先将过滤后的由聚合物、溶剂和成孔剂组成的铸膜液用氮气将釜中料液压出，从环行喷丝头（常用喷丝头的断面结构如图1所示）的缝隙中挤出，同时将芯液注入喷丝头插入管中，经过一段空气浴后，铸膜液浸入凝固浴中发生双扩散：铸膜液中的溶剂向凝固浴扩散以及凝固浴中的凝固剂（非溶剂）向铸膜液中的细流扩散。
膜的内侧和外侧同时发生凝胶化过程，首先形成皮层，随着双扩散的进一步进行，铸膜液内部的组成不断变化，当达到临界浓度时，膜完全固化从凝固浴中沉析出来，将膜中溶剂和成孔剂萃取出，最终得到中空纤维膜。
图1 喷丝头断面结构示意图（a）插入管式；（b）插入柱式；（ｃ）异形喷丝板膜制备工艺参数对膜结构的影响很大。
主要的工艺参数包括：铸膜液的流量、温度、挤出速率、芯液流速、卷绕速度、空气间隙、喷丝头规格等。
1.3 实验原料和设备1. 原料：（1）NMP PVDF PEG6000 吐温-80(2)实验步骤：将116gNMP加入三口烧瓶只中，等溶剂温度到达60°C时加入PVDF36g，等PVDF全部溶解后，再加入PEG6000 38g，加热至70°C，待其溶解后加入吐温-80 10g在70°C恒温加热搅拌9-10小时。
待其冷却后倒出待用。
2. 设备：中空纤维膜纺丝机一台（图2所示），包括如下附件：计量泵（规格为1.2 ml/r），喷丝头，氮气钢瓶等。
1.4 实验过程1. 准备工作：根据膜的结构要求确定膜制备工艺参数，包括聚合物浓度，2. 膜制备过程：适当旋松搅拌轴压盖→在溶解釜加料口加入应加溶剂的3/4 →打开总电源→开动搅拌→溶解釜开始升温→加入聚合物→加入成孔剂→加入剩余1/4溶剂→在60℃搅拌溶解8~10小时→溶解完成后关闭搅拌→静置脱泡12~20小时→脱泡完成后旋紧搅拌轴压盖→通入0.3~0.5 MPa 氮气→打开过滤器阀门（泵座在纺丝前预热0.5小时以上）→开启计量泵（鹅颈管开口向上）→待挤出物料基本没气泡时关闭计量泵→安装喷丝头→开启芯液阀门→开启计量泵→用导丝钩将初生纤维压入凝固浴槽并自另一端引出→卷绕→切割。
中空纤维膜实验报告(3篇)
第1篇一、实验目的本次实验旨在了解中空纤维膜的制备过程，掌握中空纤维膜的性能检测方法，并对实验结果进行分析讨论。
二、实验原理中空纤维膜是一种具有特殊选择性分离功能的高分子材料，它能把流体物质分隔成不相同的两个部分，使其中的一种或几种物质能透过，而将其它物质分离出来。
中空纤维膜的制备过程主要包括溶液混合、相分离析出、纺丝、成膜等步骤。
三、实验材料与仪器1. 实验材料：聚乙二醇（PEG）、细胞色素C、卵清蛋白、牛血清白蛋白、中空纤维膜、溶剂等。
2. 实验仪器：电子天平、磁力搅拌器、超声波清洗器、透析袋、高压泵、超滤装置、微孔滤膜、纯水器、差示扫描量热仪（DSC）、热失重分析仪（TGA）、电子扫描显微镜（SEM）等。
四、实验步骤1. 准备溶液：根据实验要求，称取一定量的聚乙二醇、细胞色素C、卵清蛋白、牛血清白蛋白等物质，加入适量的溶剂，充分溶解。
2. 混合溶液：将上述溶液混合均匀，制成混合溶液。
3. 相分离析出：将混合溶液加入透析袋中，置于纯水中透析，使溶液中的小分子物质透过透析袋，从而得到浓缩的混合溶液。
4. 纺丝：将浓缩的混合溶液通过高压泵送入紧密喷嘴纺丝设备，制备中空纤维丝。
5. 成膜：将中空纤维丝聚捆封装进入滤器，经过一定时间的成膜过程，得到中空纤维膜。
6. 性能检测：对制备的中空纤维膜进行纯水透过率、截留分子量、截留率等性能检测。
五、实验结果与分析1. 纯水透过率：实验中制备的中空纤维膜纯水透过率为（填入实验数据）。
2. 截留分子量：实验中制备的中空纤维膜截留分子量为（填入实验数据）。
3. 截留率：实验中制备的中空纤维膜截留率为（填入实验数据）。
通过实验结果分析，可以看出：（1）制备的中空纤维膜具有较好的纯水透过率，说明膜材料具有良好的水透过性能。
（2）制备的中空纤维膜截留分子量适中，可以满足实际应用中对物质分离的需求。
（3）制备的中空纤维膜截留率较高，说明膜材料具有良好的分离性能。
六、实验结论本次实验成功制备了中空纤维膜，并对其性能进行了检测。
PES中空纤维超滤膜的制备及共混改性中期报告
PES中空纤维超滤膜的制备及共混改性中期报告
一、研究目的
本研究旨在研究聚酰胺中空纤维超滤膜的制备方法，以及其与其他材料的共混改性，为其在水处理、生物制药等领域的应用提供基础研究和探索。
二、研究进展
1. 制备方法的优化
采用常规相转化法制备了聚酰胺中空纤维超滤膜，并优化了制备方法中的关键因素（如聚合反应条件、浸泡时间等），使得膜的分离效果更加稳定和高效。
2. 材料的性能测试
通过静态渗透实验和动态交换实验等测试手段，评估了聚酰胺中空纤维超滤膜的孔径大小、截留效率、阻力、水通量等性能，并将其与其他常用的滤膜进行了比较。
3. 共混改性研究
将聚酰胺中空纤维超滤膜与其他材料（如聚乙烯醇、聚醚鲨醇等）进行共混改性研究，评估其对膜性能的影响，并探讨共混材料的配比、制备工艺等因素对改性效果的影响。
三、研究展望
下一步，将进一步探究聚酰胺中空纤维超滤膜的制备过程中的关键因素，深入研究其机理，并开展其在生物制药、饮用水净化等领域的应用研究。
同时，将继续探索与其他材料的共混改性，并研究其对环境友好的改性材料的制备方法。
化工专业实验：实验5-中空纤维超滤膜分离
中孔超滤膜分离实验设备说明一、用途膜分离技术是近几十年迅速发展起来的一类新型分离技术。
膜的种类很多，中空纤维超滤膜是其中之一。
中空纤维膜分离广泛应用于双组分或多组分的溶质和溶剂的分离、分级、提纯和富集操作过程。
该过程的特点是：处理对象无相态变化，节能，分离效率高，设备简单，占地面积小，操作方便等。
本装置具有耐蚀性和耐用性，外观漂亮，整体性强，适用于本科生和研究生教学实验，也可作为研究人员进行研究的手段。
二、技术指标双组件结构，外压式流程。
组件技术指标：截留分子量：6000；膜材料：聚砜；流量范围：6~60L/h；操作压力：≤0.2Mpa；适用温度：5~30℃；膜面积：2M2；泵：不锈钢射流式自吸离心泵；膜组件可串、并联操作，流程为不锈钢材料制。
三、膜组件结构及工艺流程2、工艺流程图见图2四、操作方法1.按工艺流程图连接好管路。
2.在槽C1内放入清水。
3.检漏。
打开阀F4使泵充满液体，设备必须有良好的接地。
严禁水泵在无液体情况下运行。
以组件1为例，打开阀F7、F14、F16通电启动水泵。
视各接口有否漏液现象，若有漏，必须解决到不漏为止。
4.检查各液流是否畅通。
在一定流量和压力下运转数分钟，观察浓缩液和超滤液均有液体出现，说明组件正常。
5.系统清洗。
系统处理一定浓度的料液，停车后，用清水清洗系统。
方法是放掉系统存留的料液，接通清洗水系统，开泵运转10~15分钟，清洗污水经F17放入下水道。
停泵，并切断电源。
6.加保护液。
停泵，放净系统的清洗水，从保护液缸加入保护液，保护液的作用是防止纤维膜被细菌“吞食”。
保护液的组成约1%的甲醛水溶液，夏季气温高，停用两天之内可以不加，冬季停用五天之内可以不加，超过上述期限，必须有效的加入保护液。
下次操作前放出保护液，并保存，下次继续使用。
五、故障处理1.泵运转声音异常。
停泵检查电源电压是否正确，或泵内没有充满液体。
2.泵不运转。
检查电源符合要求否，有无线路故障。
3.流量不足。
中空纤维式超滤膜的制备
中空纤维式超滤膜的制备：
超滤膜的制备方法很多，而中空纤维超滤膜主要采用相转换法。
相转换法主要有浸渍凝胶法、溶剂蒸发凝胶法和溶出法等。
目前商品化的中空纤维超滤膜主要采用浸渍凝胶法制备，制膜过程大致可分为七个步骤：
（1）将制膜材料溶入特定的溶剂中，并根据需要加入相应致孔添加剂；（2）通过搅拌使膜材料充分溶解，而成为均匀的制膜液；
（3）过滤去掉未溶解的其他杂质；
（4）脱除溶液中微细的气泡；
（5）在纺丝机中用特制的喷丝头挤出形成中空状原纤；
（6）使原纤中部分溶剂蒸发；
（7）将原纤渍于对膜材料是非溶剂的凝固浴中（通常是水或水溶液），液态原纤立即凝固成固态中空纤维；
（8）后处理使中空纤维具备某种固有性能。
中空纤维超滤膜实验报告
中空纤维超滤膜实验报告中空纤维超滤膜实验报告摘要：本实验旨在研究中空纤维超滤膜的过滤性能和应用前景。
通过实验测试，得出了中空纤维超滤膜在水处理领域的潜力，为其进一步应用提供了科学依据。
引言：中空纤维超滤膜是一种新型的膜分离技术，具有高效、节能、环保等优点，在水处理、饮用水净化、废水处理等领域具有广泛应用前景。
本实验通过对中空纤维超滤膜的实验测试，旨在探究其过滤性能以及可行性。
实验方法：1. 实验材料准备：准备中空纤维超滤膜样品、水样、溶液等。
2. 实验装置搭建：将中空纤维超滤膜样品装置于实验装置中，确保流体能够通过膜孔。
3. 实验参数设置：调整实验装置的操作参数，如压力、流速等。
4. 实验过程监测：通过实验仪器对实验过程进行监测，记录数据。
5. 数据处理与分析：对实验数据进行处理与分析，评估中空纤维超滤膜的过滤性能。
实验结果与分析：通过实验测试，我们得出了以下结论：1. 中空纤维超滤膜具有良好的过滤性能，能够有效去除水中的悬浮固体、胶体、微生物等。
2. 中空纤维超滤膜的过滤效率与操作参数有关，适当调整压力和流速可以提高过滤效果。
3. 中空纤维超滤膜的膜通量较高，能够满足大规模水处理需求。
4. 中空纤维超滤膜的耐污染性较好，能够长时间稳定运行。
应用前景：中空纤维超滤膜在水处理领域具有广泛的应用前景：1. 饮用水净化：中空纤维超滤膜能够有效去除水中的有害物质，提供安全健康的饮用水。
2. 工业废水处理：中空纤维超滤膜可以用于工业废水的处理，实现废水的回用和资源化利用。
3. 海水淡化：中空纤维超滤膜可以应用于海水淡化领域，解决淡水资源短缺问题。
4. 医药领域：中空纤维超滤膜可以用于药物的分离纯化和血液透析等医药应用。
总结：通过本实验，我们对中空纤维超滤膜的过滤性能和应用前景有了更深入的了解。
中空纤维超滤膜作为一种新型的膜分离技术，具有广泛的应用潜力。
随着科技的不断进步和应用需求的增加，相信中空纤维超滤膜将在水处理领域发挥越来越重要的作用，为人类提供更清洁、健康的生活环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章中空纤维超滤膜的制备与性能测试
1中空纤维膜的制备
1.1 实验目的
1.了解相转化法制备中空纤维膜的工艺过程；
2.掌握制备中空纤维超滤膜的基本原理及实验操作技术；
3.掌握用于中空纤维膜结构调控的方法。
1.2 实验原理
中空纤维膜的制备方法有：湿法、干-湿法、熔融法和干法。
本实验采用干-湿法，过程如下：首先将过滤后的由聚合物、溶剂和成孔剂组成的铸膜液用氮气将釜中料液压出，从环行喷丝头（常用喷丝头的断面结构如图1所示）的缝隙中挤出，同时将芯液注入喷丝头插入管中，经过一段空气浴后，铸膜液浸入凝固浴中发生双扩散：铸膜液中的溶剂向凝固浴扩散以及凝固浴中的凝固剂（非溶剂）向铸膜液中的细流扩散。
膜的内侧和外侧同时发生凝胶化过程，首先形成皮层，随着双扩散的进一步进行，铸膜液内部的组成不断变化，当达到临界浓度时，膜完全固化从凝固浴中沉析出来，将膜中溶剂和成孔剂萃取出，最终得到中空纤维膜。
图1 喷丝头断面结构示意图
（a）插入管式；（b）插入柱式；（ｃ）异形喷丝板膜制备工艺参数对膜结构的影响很大。
主要的工艺参数包括：铸膜液的流量、温度、挤出速率、芯液流速、卷绕速度、空气间隙、喷丝头规格等。
1.3 实验原料和设备
1. 原料：
（1）工业级聚砜或聚醚砜；聚乙二醇（工业级，相对分子质量20000）；N,N-二甲基乙酰胺（工业级）；甘油（工业级）。
2. 设备：
中空纤维膜纺丝机一台（图2所示），包括如下附件：计量泵（规格为1.2 ml/r），喷丝头，氮气钢瓶等。
1.4 实验过程
1. 准备工作：根据膜的结构要求确定膜制备工艺参数，包括聚合物浓度，
2. 膜制备过程：适当旋松搅拌轴压盖→在溶解釜加料口加入应加溶剂的3/4 →打开总电源→开动搅拌→溶解釜开始升温→加入聚合物→加入成孔剂→加入剩余1/4溶剂→在60℃搅拌溶解8~10小时→溶解完成后关闭搅拌→静置脱泡12~20小时→脱泡完成后旋紧搅拌轴压盖→通入0.3~0.5 MPa 氮气→打开过滤器阀门（泵座在纺丝前预热0.5小时以上）→开启计量泵（鹅颈管开口向上）→待挤出物料基本没气泡时关闭计量泵→安装喷丝头→开启芯液阀门→开启计量泵→用导丝钩将初生纤维压入凝固浴槽并自另一端引出→卷绕→切割。
图2 干-湿法制备中空纤维膜示意图: (I) 料液釜, (II) 芯液釜
将切割后的中空纤维膜浸于水槽12 小时，中途换水2次，洗去溶出的成孔剂聚乙二醇；在50%的甘油中浸泡12小时，取出后晾干待用。
1.5 思考题
1. 将中空纤维膜浸入甘油水溶液中的目的是什么？
2. 影响膜结构的主要因素有哪些？如何影响？
3. 膜组件封装过程中的需要注意哪些问题？
2 中空纤维膜的性能测试
2.1 实验目的
1.掌握简易的实验室超滤膜组件封装的操作技术；
2.掌握中空纤维膜渗透通量和分离效率的测试方法。
2.2 实验原理
膜的性能包括物理化学性能和分离透过性能。
膜的物理化学性能是指承压性、耐温性、耐酸碱性、抗氧化性、耐生物与化学侵蚀性、机械强度、膜的厚度、含水量、毒性、生物相容性、亲水性和疏水性、孔隙率、电性能、膜的形态结构以及膜的平均孔径等。
膜的分离透过特性主要是指渗透通量和分离效率。
超滤膜分离基本原理是用压力差作为推动力，利用膜孔的渗透和截留性质，使不同的组分实现分离，因此要达到良好的分离目的，要求被分离的组分间相对分子质量至少要相差一个数量级以上。
超滤膜分离的工作效率以渗透通量和分离效率作为衡量指标。
膜通量计算如下式：
t
S V J ⨯= 式中，J 为膜的渗透通量（通常测试纯水通量）（L/m 2h ，0.1 MPa ）；
S 为中空纤维膜的有效面积（外压法为膜外表面积，内压法为膜内表
面积）（m 2）；
V 为透过液体的体积（L ）；t 为时间（h ）。
组分截留率的定义如下：
%100C C 1R 0
1⨯-= 式中—R 为截留率；
C 0为原溶液浓度；
C 1为透过液浓度。
将中空纤维膜封成膜组件后，进行中空纤维膜的通量与截留率的测试。
进料液可以从膜的内表面透过膜，也可以通过膜的外表面透过膜，因此测试水通量和截留率的方式分为内压法和外压法，如图3所示。
另一方面，根据料液在膜组件中流动方式的不同，测试水通量和截留率的方式又可以分为：错流法和死端法。
综上所述，测试中空纤维膜的水通量和截留率的方式可以分为：内压错流法、外压错流法、内压死端法和外压死端法，如图4所示。
本实验中测试中空纤维膜的通量和截留率用的都是内压错流过滤，如图4 (a)所示。
图3内压法和外压法示意图
图4 过滤过程示意图 (a) 内压错流过滤; (b) 外压错流过滤; (c) 内压死端过滤;
(d) 外压死端过滤
对于疏水性高分子膜材料，在测试水通量之前，需将中空纤维膜组件用95%的乙醇水溶液润湿，然后将组件安装在过滤器上进行过滤。
2.3 实验原料和设备
1. 原料：
（1）组装膜组件所需材料 中空超滤纤维膜；塑料管；尼龙（1010）管；一次性纸杯；哥俩好胶；705胶；膜组件封装专用树脂。
（2）测试水通量和截留率所需材料 碳素墨水；量筒；塑料量杯；菌种瓶。
2. 设备：防震压力表；不锈钢球形阀门；输液泵；三通；变径；PU 管。
2.4 实验装置与流程
如图5所示。
图5 中空纤维超滤膜过程流程
A:磁力搅拌器（电热套） B: 进料桶 C:温度计 D:泵 E:压力表 F:膜组件 G:量筒 H:阀门 I:阀门 管道标号：1、2、3、4、5、6
2.5 实验步骤
1、中空纤维膜的预处理与孔径观察
截取一小段膜，在光学显微镜下观察内、外表面和断面的孔结构。
A B
C
D E
F G
H
I
1 2
3 4
5 6
2、膜组件的封装
（1）剪取4-5cm的塑料管两根，用哥俩好胶将其一端粘在纸上，两根塑料管的距离10-15cm，晾干备用。
（2）取长度约30cm中空纤维膜5-10根，剪齐，在膜两端涂覆705硅橡胶进行封端，干后（约6小时）在膜两端套上尼龙管（4-5cm）。
（3）组件浇铸：将膜组件专用树脂（两组份）在一次性纸杯中按一定比例混匀，倒入（1）中的塑料管中（充满塑料管体积的2/3），然后将（2）中的尼龙管插入到塑料管中（注意：尼龙管不能插到底，膜要插到底；在操作的过程中尽量防止气泡的产生），等树脂完全固化后（约12小时），进行修整（拨去塑料管，将膜长出尼龙管的部分割去），得到实验室用简易的膜组件，并检验膜组件是否漏。
3、水通量与截留率的测试
（1）水通量的测定如图5所示，用泵将纯水压送到中空纤维膜组件内，进口压力恒定为0.10MPa，经过膜分离，用量筒接取渗透液，记录一定时间内渗透过膜的水量，多余的水则回流到贮槽中。
测试三次，取其平均值。
计算得到纯水通量。
（2）用中空纤维膜组件截留碳素墨水中的碳素颗粒，截留实验用的装置和测试膜水通量的装置相同。
将一定浓度的碳素墨水（约0.4g/L）溶液作为测试的进料液，置于磁力搅拌器上不停搅拌，以保证实验过程中混合均匀。
用浊度仪测试原料液和渗透液的透光度。
（3）绘制“浊度-碳素墨水浓度”标准曲线，根据所测浊度，在标准曲线上找出浓度，计算得到截留率。
4、实验报告内容
（1）膜组件的封装过程。
（2）计算膜通量，做出膜通量与时间的关系曲线；计算通量。
（3）计算膜对碳素墨水的截留率。
2.6 数据处理
压力（表压）：MPa；温度：o C；日期：。
