（4）检修逻辑
21
低频啸叫
啸叫 判断啸叫类型
中频啸叫
高频啸叫
更 换 电是 池
电源电压 正常吗？
否
更换C8
VT2静态工 作点正常
否
调整 VT2偏
吗？
置
VT1静 态工作 点正常
否
调整 VT1 偏置
吗？
正常
接入中和 电容或更 换三极管
正常 减小C2电容量或更换三极管
（1）低频啸叫，故障原因一般是电池电压太低，电源 滤波电容（如C8）失效，退耦电阻（R6）短路，音量 电位器接错而产生正反馈，或输入变压器线头接反。
（2）中频啸叫，C3开路引起啸叫，喇叭会出现“吱吱” 声，调到电台位置附近便发出尖叫；三极管电流放大系 数太大、静态工作点不正常等引起的整个频率段都有的 中频自激啸叫。
1
5.1 常用检查方法
1、直观检查法 通过视觉、听觉、触觉来查找故障部位，这是一种简便有效 的方法。
（1）检查接线，在面包板上接插电路，接错线引起的故障占 很大比例，有时还会损坏器件。如发现电路有故障时，应对 照安装接线图检查电路的接线有无漏线、断线和错线，特别 要注意检查电源线和地线的接线是否正确。为了避免和减少 接线错误，应在课前画出正确的安装接线图。
（1）通断法 用于检查电路中连线是否断路，元器件引脚是 否虚连。要注意检查是否有不允许悬空的输入端 未接入电路，尤其是CMOS电路的任何输入端不 能悬空。一般采用万用表电阻挡R×1或R×10挡进 行测量。
3
（2）测电阻值法 用于检查电路中电阻元件的阻值是否正确；检查 电容器是否断线、击穿和漏电；检查半导体器件 是否击穿、开断及各PN结的正反向电阻是否正常 等。检查二极管和三极管时，一般用万用表的 R×100或R×1K挡进行测量。在检查大容量电容 器（如电解电容器）时，应先用导线将电解电容 的两端短路，泄放掉电容器中的存储电荷后，再 检查电容有没有被击穿或漏电是否严重，否则， 可能会损坏万用表。在测量电阻值时，如果是在 线测试，还应考虑到被测元器件与电路中其它元 器件的等效并联关系，需要准确测量时，元器件 的一端必须与电路断开。
广播电视故障处置预案范文
一、前言为确保广播电视安全播出，提高应对突发故障的能力，保障广大受众收听收看权益，特制定本广播电视故障处置预案。
本预案适用于广播电视系统在运行过程中出现的各类故障，旨在明确故障处置流程、责任分工及应急措施，确保故障得到及时、有效的处理。
二、预案目标1. 确保广播电视安全播出，减少故障对受众的影响。
2. 提高故障处理效率，缩短故障恢复时间。
3. 明确故障处理责任，确保故障处置工作有序进行。
三、组织机构及职责1. 成立广播电视故障处置领导小组，负责统一指挥、协调和监督故障处置工作。
2. 成立故障处理应急小组，负责具体实施故障处理工作。
故障处置领导小组：组长：XX（单位负责人）副组长：XX（技术部门负责人）成员：XX（技术部门人员）、XX（运维部门人员）、XX（安全部门人员）故障处理应急小组：组长：XX（技术部门负责人）副组长：XX（技术部门人员）成员：XX（技术部门人员）、XX（运维部门人员）、XX（安全部门人员）四、故障分类及处置流程1. 故障分类（1）一般故障：影响局部区域或少数受众收听的故障。
（2）重大故障：影响大面积区域或多数受众收听的故障。
（3）紧急故障：可能导致广播电视安全播出风险的故障。
2. 故障处置流程（1）发现故障1）运维人员通过监控平台、现场巡查等方式发现故障。
2）发现故障后，立即向故障处理应急小组报告。
（2）应急响应1）故障处理应急小组接到报告后，立即启动应急预案。
2）应急小组组长根据故障情况，决定是否启动紧急预案。
（3）故障排查1）应急小组组长组织技术人员对故障原因进行排查。
2）根据排查结果，确定故障类型和处理方案。
（4）故障处理1）根据故障类型和处理方案，采取相应措施进行故障处理。
2）故障处理过程中，确保不影响其他系统正常运行。
（5）故障恢复1）故障处理后，进行测试验证，确保故障已得到解决。
2）恢复正常播出。
（6）故障总结1）故障处理后，应急小组组长组织相关人员对故障原因、处理过程进行总结。
广播电视传输设备的故障分析与修复
广播电视传输设备的故障分析与修复随着科技的发展和人们对信息传输的需求不断增加，广播电视传输设备在我们日常生活中扮演着越来越重要的角色。
然而，在使用广播电视传输设备的过程中，我们难免会遇到一些故障问题。
本文将针对广播电视传输设备可能出现的故障进行分析，并提供相应的修复方法。
一、无信号故障及修复方法无信号是广播电视传输设备使用过程中最常见的问题之一。
当我们在电视上看节目或者收听广播时，突然屏幕变黑或者收音机中断，那么很可能是出现了无信号故障。
此时，我们应该采取以下步骤进行修复：1.检查信号线路是否连接稳固。
首先，检查电视天线和电缆线是否与设备连接紧密，避免出现松动造成信号中断的情况。
若发现松动，应重新连接并固定好。
2.调整天线方向和位置。
有时信号中断可能是由于接收天线位置不佳或者方向不正确造成的。
可以尝试稍微调整天线的方向和位置，找到最佳接收效果。
可以借助已有的信号测试工具来判断信号强弱和方向。
3.检查设备设置。
有时信号中断可能是由于设备设置错误导致的。
可以进入电视机导航菜单或者广播设备设置界面，检查信号源是否选择正确，并进行调整。
4.信号增强器安装。
如果以上方法仍然无法解决无信号问题，可以考虑安装信号增强器来增强信号接收能力。
信号增强器可以在电器店购买并安装。
二、图像模糊故障及修复方法图像模糊是广播电视传输设备常见的故障之一。
当我们在电视上收看节目时，发现图像模糊不清，无法清晰辨认，这时就需要采取以下修复方法：1.调整频道和图像比例。
有时图像模糊可能是由于频道信号不稳定或者图像比例设置不当导致。
可以调整频道，寻找信号稳定的频道，并且调整图像比例以适应电视屏幕大小。
2.清洁屏幕。
图像模糊也可能是由于屏幕表面的灰尘和污垢导致的。
可以使用专用的电视屏幕清洁剂和柔软的抹布轻轻擦拭屏幕，保持屏幕清洁。
3.检查信号接口。
有时候图像模糊可能是由于信号接口损坏或者连接不良导致的。
可以检查信号线和接口是否松动或者腐蚀，如果发现问题，重新连接或更换信号线。

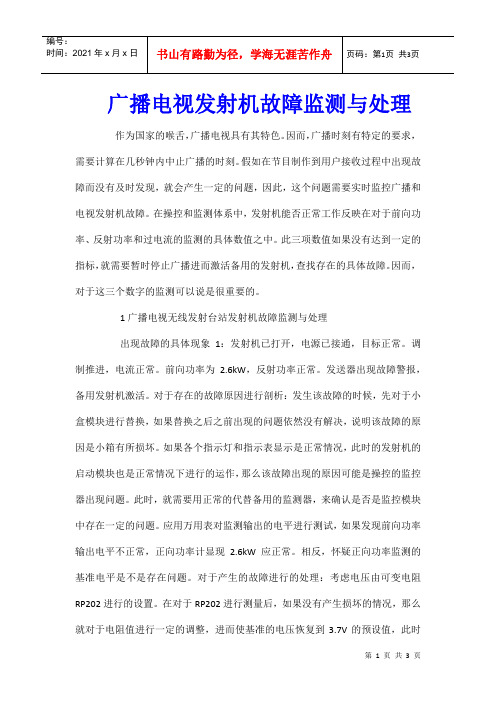

广播电视发射机故障监测与处理
