发动机起动保护电路分析与设计
启动系统电路分析

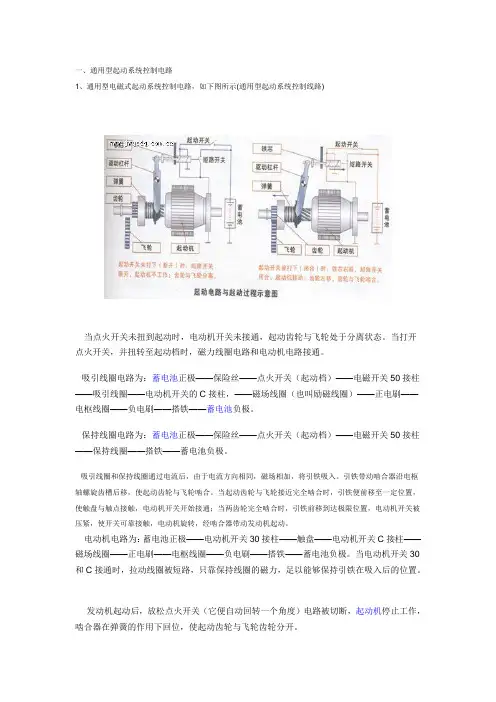

一、通用型起动系统控制电路1、通用型电磁式起动系统控制电路,如下图所示(通用型起动系统控制线路)当点火开关未扭到起动时,电动机开关未接通,起动齿轮与飞轮处于分离状态。
当打开点火开关,并扭转至起动档时,磁力线圈电路和电动机电路接通。
吸引线圈电路为:蓄电池正极——保险丝——点火开关(起动档)——电磁开关50接柱——吸引线圈——电动机开关的C接柱,——磁场线圈(也叫励磁线圈)——正电刷——电枢线圈——负电刷——搭铁——蓄电池负极。
保持线圈电路为:蓄电池正极——保险丝——点火开关(起动档)——电磁开关50接柱——保持线圈——搭铁——蓄电池负极。
吸引线圈和保持线圈通过电流后,由于电流方向相同,磁场相加,将引铁吸入。
引铁带动啮合器沿电枢轴螺旋齿槽后移,使起动齿轮与飞轮啮合。
当起动齿轮与飞轮接近完全啮合时,引铁便前移至一定位置,使触盘与触点接触,电动机开关开始接通;当两齿轮完全啮合时,引铁前移到达极限位置,电动机开关被压紧,使开关可靠接触,电动机旋转,经啮合器带动发动机起动。
电动机电路为:蓄电池正极——电动机开关30接柱——触盘——电动机开关C接柱——磁场线圈——正电刷——电枢线圈——负电刷——搭铁——蓄电池负极。
当电动机开关30和C接通时,拉动线圈被短路,只靠保持线圈的磁力,足以能够保持引铁在吸入后的位置。
发动机起动后,放松点火开关(它便自动回转一个角度)电路被切断,起动机停止工作,啮合器在弹簧的作用下回位,使起动齿轮与飞轮齿轮分开。
2、减速起动机的控制电路二、带安全继电器的控制电路起动机外壳上装有由安全继电器控制的电磁开关,安全继电器的主要作用是:发动机发动后,即使起动钥匙开关仍处于起动位置(未能及时松手),起动机也会自动停止工作;发动机运转时,即使驾驶员错误地闭合起动钥匙开关,起动机也不会工作。
当蓄电池开关闭合即蓄电池已搭铁的情况下,闭合起动钥匙开关时,安全继电器线圈中有电流流过,其电路为:蓄电池正极——起动钥匙开关K——安全继电器“S”接柱——安全继电器触点K3——线圈(安全继电器线圈——电阻)——搭铁E——蓄电池负极。
汽车起动机保护控制功能设计

汽车起动机保护控制功能设计汽车起动机保护控制功能是一种基于电子控制技术的保护系统,旨在保护车辆起动机的安全和稳定启动。
随着汽车电子化程度的不断提高,越来越多的汽车起动机采用了电子控制技术,这种技术不仅使起动机的启动效率得到了极大提升,也使起动机的保护控制更加可靠和灵活。
因此,本文将针对汽车起动机保护控制功能的设计进行探讨。
汽车起动机保护控制功能主要包括电路保护、过载保护、过压保护、欠压保护、故障诊断等多个方面,下面将分别进行介绍。
1.电路保护电路保护是保障汽车起动机电路正常工作的重要手段,它可以防止电路短路、过载等故障。
我们可以采用保险丝、熔断器等措施实现电路保护,其原理是在电路故障时迅速切断电源,保护汽车启动机的稳定工作。
2.过载保护过载保护也是一种保护汽车起动机的安全措施,当启动机受到高负荷和长时间工作时,会引起过载,这时我们需要使用过载保护器等装置来实现过载保护。
过载保护装置通常是通过监测负载电流大小来控制。
当负载电流达到设定值时,它就会迅速切断电源,从而实现过载保护。
3.过压保护过压保护也是汽车起动机保护控制的重要措施之一,当汽车电源电压超过设定值时,会引起起动机的过压,严重影响起动机的寿命和稳定性。
因此,我们需要使用过压保护装置等设备来实现过压保护。
过压保护装置是通过监测电源电压大小来实现控制,当电源电压超过设定值时,它就会自动切断电源,从而保护汽车起动机的安全和稳定启动。
4.欠压保护欠压保护同样也是一种重要的汽车启动机保护措施。
当汽车电源电压过低时,将无法提供足够的电能来启动起动机,导致起动机无法正常工作。
为此,我们需要使用欠压保护装置来实现欠压保护。
欠压保护装置是通过监测电源电压大小来实现控制,当电源电压过低时,它就会自动切断电源,从而保障汽车起动机的安全工作。
5.故障诊断故障诊断是汽车起动机保护控制的一个重要环节。
它通过对汽车启动机各个部位进行监测和诊断,及时发现故障,并给出相应处理措施。
发动机起动保护电路

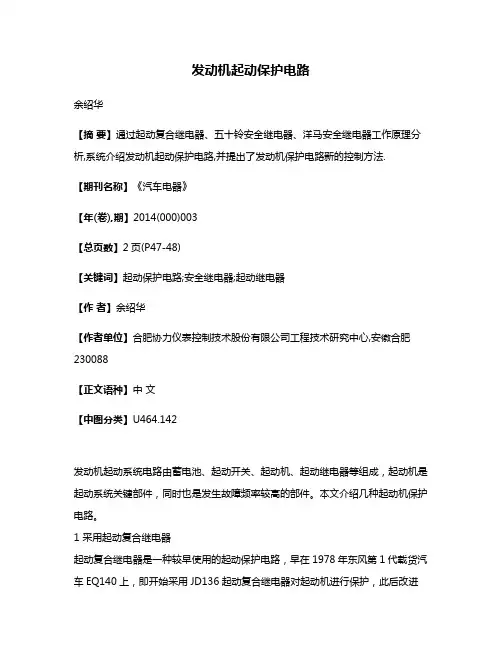

发动机起动保护电路余绍华【摘要】通过起动复合继电器、五十铃安全继电器、洋马安全继电器工作原理分析,系统介绍发动机起动保护电路,并提出了发动机保护电路新的控制方法.【期刊名称】《汽车电器》【年(卷),期】2014(000)003【总页数】2页(P47-48)【关键词】起动保护电路;安全继电器;起动继电器【作者】余绍华【作者单位】合肥协力仪表控制技术股份有限公司工程技术研究中心,安徽合肥230088【正文语种】中文【中图分类】U464.142发动机起动系统电路由蓄电池、起动开关、起动机、起动继电器等组成,起动机是起动系统关键部件,同时也是发生故障频率较高的部件。
本文介绍几种起动机保护电路。
1 采用起动复合继电器起动复合继电器是一种较早使用的起动保护电路,早在1978年东风第1代载货汽车EQ140上,即开始采用JD136起动复合继电器对起动机进行保护,此后改进型EQ1092延续采用JD136起动复合继电器,在解放CA1092载货汽车上也是采用JD136起动复合继电器作为起动保护继电器。
由于采用JD136复合继电器相对独立,适应不同型号发动机、起动机,通用性强,易于推广,直到现在JD136仍然广泛地应用在各种车辆发动机起动保护电路中,包括挖掘机等工程机械发动机也还在使用JD136作为起动保护继电器。
如图1所示。
JD136起动复合继电器由起动继电器和保护继电器2个继电器组成,起动继电器是常开继电器,保护继电器是常闭继电器。
起动时,当起动开关SW通电时,电流从蓄电池正极,经过起动开关、起动继电器线圈L1、保护继电器常闭主触点K2到搭铁;线圈L1通电使继电器主触点K1结合,蓄电池通过K1使起动机电磁阀线圈上电,电磁阀活动触点(主触点)结合,起动机开始运转,起动发动机。
发动机起动后,通过皮带轮带动发电机运转,发电机开始发电,图1中N端子电压上升,保护继电器线圈L2通电后,常闭触点K2被断开,从而切断了起动继电器线圈L1到搭铁的回路,起动继电器线圈失电,从而其主触点K1断开,起动机电磁阀线圈断电,电磁阀活动触点断开,同时带动起动机小齿轮脱开齿圈,起动结束。
CA1092型载货汽车起动保护电路故障分析

除 故 障 ,为 维 修 同 行 提 供 参 考 。
合 )一 搭 铁 一 蓄 电池 负 极 。
点 火 开 关 松 开 以 后 ,由 于 点 火
在 车 辆 的 故 障 当 中 ,电 的 故 障 占
上 述 电 路 导 通 使 起 动 继 电 器 的 开 关 的 “Ⅱ ”挡 不 能 自 我 定 位 ,所 以
相 当 大 的 比 例 ,比 如 灯 光 、喇 叭 、电 源 常 开 触 点 闭 合 ,使 起 动 机 的 电 磁 开 关 点 火 开 关 回 转 到 “I”挡 ,起 动 继 电
系 、起 动 系 、点 火 系 等 在 车 辆 的 运 行 中 会 出 现 故 障 ,而 起 动 系 的 故 障 在 电 气 故 障 当 中 又 占有 相 当 的 比 重 ,日 常
4
5
6
面 对 该 故 障 ,我 们 没 有 急 于 检 测
或 更 换 起 动 系 的 零 部 件 ,而 是 对 其 电
路 进 行 分 析 。
图 1中 复 合 继 电 器 6由 保 护 继 电
器 和 起 动 继 电器 组 成 ,常 闭 触 点 和 磁
化 线 圈 组 成 保 护 继 电 器 ,作 用 是 防 止 3 发 动 机 运 转 时 误 操 作 起 动 机 ;常 开 触
C A 1 092型 载 货 汽 车 起 动 保 护 电路 故 障 分 析
柴仕 贞 薛 永杰 赵秋 圆
CA1092型 载 货 汽 车 起 动 系 统 采 用 了 复 合 继 电 器 ,能 够 很 好 的 保 护 车 辆 起 动 后 由 于 驾 驶 员 误 操 作 而 引 起 的 损 伤 起 动 机 等 的 事 故 。 本 文 通 过 1 辆 CA1092型 载 货 汽 车 不 起 动 (故 障 ) 来 对 其 分 析 探 究 ,找 出 故 障 原 因 动 机 接 线 柱 “30”一 电 动 机 内 部 电路 一 搭 铁 一 蓄 电 池 负 极 。
起动系统电路分析

•
•
汽 车 工 程 系
此时,吸拉线圈电流及磁通方向与起动时相反, 而保持线圈的电流及磁通方向与起动时相同,因此, 两线圈产生的电磁力相互削弱。在回位弹簧15的作用 下,活动铁芯左移复位,起动机主电路切断;与此同 时,拨叉带动单向离合器向右移动,使驱动齿轮与飞 轮齿圈分离,起动过程结束。
长沙职业技术学院
长沙职业技术学院
组合式继电器
汽 车 工 程 系
• 组合式继电器多由起动继电器和充电指示继电器组合而成。 • (1)起动继电器 一对常开触点用来接通或切断吸引线圈和保持线圈电 流电路;继电器电磁铁线圈电流通路由点火开关控制,经 充电指示控制继电器触点搭铁。 • (2)充电指示继电器 具有一对常闭触点; 电磁铁线圈由发电机中性点供电,作用: 一是控制充电指示灯的亮灭,显示发电机工作状态; 二是对起动电路自动保护。
• 接通总开关,按下起动按钮,其电流通路为: 蓄电池 正极→主接线柱14→电流表→总开关→起动按钮→接线 柱7→(吸拉线圈→主接线柱15→电动机)/(保持线圈)→ 搭铁→蓄电池负极。
汽 车 工 程 系
主开关接通后
电流通路为:蓄电池+ →主接线柱14→(电流 表等→接线柱→保持线 圈)/(接触盘→主接线 柱15→电动机 )→搭铁 →蓄电池负极。
•
长沙职业技术学院
起动系统的控制电路
•
汽 车 工 程 系
采用电磁操纵起动机的汽车起动系 统,按其控制电路的不同分为:
• 开关直接控制
• 起动继电器控制 • 复合继电器控制
长沙职业技术学院
1. 开关直接控制 • 开关直接控制是指起动机由钥匙开关或起动按钮直 接控制,
汽 车 工 程 系
• 起动系统由蓄电池、起动机、起动开关、连接导线 组成, • 主要特点是线路简单、检查方便。 • 许多柴油车和部分起动机功率较小的汽油车如桑塔 纳轿车、奥迪100型轿车等都采用这种起动系统。
起动机典型电路分析和故障分析

起动机经典电路分析及故障诊疗
复习
问题
请问:1.新型起动机有哪些? 2.减速起动机在哪两个件之间加了减速装
置?都有什么样旳减速装置?
导入
起动系旳控制电路指除起动机本身电路以 外旳起动系电路,起动系旳控制电路随车型旳 不同而有所不同。
一、起动机经典电路 1.带保护继电器旳保护电路
2.无起动继电器旳保护电路
二、主要零部件旳检测
6、单向离合器旳检验
要求:正常只能单方向转动
三、起动机常见故障与诊疗
1.起动机不转
(1)源 蓄电池容量不足。
起动继电器故障:断路、短路、搭铁或接触不良
(2)路
点火开关:接线不良或内部接触不良
线路:松脱断路、接触不良、熔丝烧断
三、起动机常见故障与诊疗
三、起动机常见故障与诊疗
常见原因 (1)单向离合器打滑; (2)驱动齿轮或飞轮齿圈磨损严重。
三、起动机常见故障与诊疗
4.驱动齿轮与飞轮齿圈撞击
故障现象 起动时,有齿轮撞击声,不能啮入。
常见原因 (1)电磁开关接触盘接触过早; (2)驱动齿轮或飞轮齿圈磨损严重。
三、起动机常见故障与诊疗
5.电磁开关吸合不牢
故障现象 起动时,发动机不转,可听到电枢轴来回窜动旳声音。
二、主要零部件旳检测
1、转子(电枢部分)旳检修
①换向器旳烧蚀检验 轻微烧蚀,用细
砂纸打磨;严重烧蚀, 更换;
二、主要零部件旳检测
1、转子(电枢部分)旳检修
②换向器直径旳检验 换向片厚度应不不大
于2mm,或换向器外径不 不大于出厂要求旳极限值, 不然,应更换换向器。
二、主要零部件旳检测
1、转子(电枢部分)旳检修
(完整版)汽车启动系统的电路故障分析最新毕业论文

毕业论文(设计)题目:汽车启动系统电路故障分析所在院系机电系专业班级汽修电气09-1班学生姓名覃思海指导教师王刚2011年12 月28 日起动系统电路故障分析摘要:本文叙述了五方面的问题:汽车启动系的简介、启动系的正确使用与维护启动系电路典型故障、启动系电路的典型故障诊断排除实例、启动系的展望。
简单的介绍了启动系的组成日常使用维护,电路的典型故障,启动系电路的典型故障诊断排除实例等知识。
对未来启动系的发展进行了展望。
启动系的故障一般都出在电路上,所以电路是重要的掌握了启动系电路的组成日常维护故障等,才能提高汽车的日常行车安全和可靠性。
关键词:启动机启动系启动系电路启动系统典型故障目录1 引言 (1)2 启动系统的简介 (1)2.1启动系统的作用及工作原理 (1)2.2启动系统的电路组成 (2)3 启动系统的正确使用与维护 (2)3.1启动系统的日常使用与维护 (2)3.2启动机的使用与维护 (3)4 启动系统典型故障 (3)4.1启动系统的典型机械故障诊断排除 (3)4.2启动系统的典型电路故障诊断排除 (5)5 启动系统电路的典型故障分析与排除实例 (6)5.1启动系统典型电路工作原理 (6)5.2启动系统电路的典型故障诊断分析与排除 (7)6 启动系统电路前景展望 (9)结论…………………………………………………………………………………10致谢.............................................................................................11参考文献 (12)1 引言发动机的启动是由启动系统来实现的。
发动机在进入正常运转之前必须借助外力来启动的。
所以启动系统是发动机正常工作必不可少的组成部分。
而启动机电路是启动系统的重要组成部分,启动系统的正常工作能保证发动机正常工作,使其具有较长的使用寿命。
通过对发动机启动系统的电路故障的检测和诊断的讲述。
东风雪铁龙C5各电控系统电路图解析(一)——发动机启动和充电系统电路

东风雪铁龙C5各电控系统电路图解析(一)——发动机启动和充电系统电路◆文/湖北 宋波舰东风雪铁龙C5轿车(发动机型号为ES9A,发动机排量3.0L,发动机ECU 型号为ME7.4.7,六速自动变速器型号为AM6)发动机启动和充电系统的原理电路见图1,下面对该电路的工作原理进行解析。
一、发动机启动部分的电路解析1. C5轿车启动部分的特点C5轿车启动部分的特点:①启动机为永磁行星齿轮机构减速式启动机,即启动机的定子为永久磁体,磁极对数为3,启动机通过行星齿轮机构减速来增大启动转矩;②点火开关为小电流点火开关,该点火开关只传递点火和启动信号,不直接控制任何电器设备,点火开关的M位置为点火档,D位置为启动档;③在发动机启动过程中,必须先核对电子防盗密码和函数,如防盗密码核对成功,发动机才可以启动成功,如防盗密码核对不成功,启动时可以听到启动机的启动响声,但发动机不能启动(因为点火线圈、喷油器等不工作),且组合仪表0004上有“电子防盗系统故障”的报警提示。
2. C5轿车启动过程的工作原理C5轿车发动机启动过程的工作原理见图2,对该框图的说明见表1。
图1 C5轿车发动机启动和充电系统的原理电路图(5)自动变速器ECU1630一方面通过CAN高速网线9000和9001将P或N挡信号传送到BSI,BSI将P、N等挡位信号通过CAN舒适网线9024和9025传送到组合仪表0004上显示出来告知驾驶员;另一方面通过导线6725A将P、N挡信号传送给PSF1。
(6)当PSF1获得点火开关的启动信号、BSI的启动控制信号、自动变速器ECU送来的P或N挡信号后,才控制内部继电器R8(为启动继电器)工作,于是R8继电器通过导线100控制启动机1010通电工作,同时发动机ECU控制燃油泵、喷油器、点火线圈等元件工作。
在启动机和发动机ECU的共同配合下,发动机启动运转。
二、充电系统的电路解析1.C5轿车充电系统的特点C 5轿车充电系统的特点有:①发电机(内部结构见图4)定子三相绕组为三角形连接,发电机的整流器有9个二极管。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
发动机起动保护电路分析与设计
发动机起动保护电路是用来保护发动机和车辆电路的关键保护措施。
在启动发动机的过程中,由于发动机需要吸取较大的电流,因此容易导致电路短路、过载等问题。
而启动时的电流峰值会导致电压下降,如果电路长时间处于这种状态,就会对车辆的电源系统和发动机产生危害。
因此,发动机起动保护电路的设计非常关键。
发动机启动时,既要防止电路短路,还要防止过载。
最简单的方法是通过加装保险丝来限制电流。
但是,由于保险丝熔断时间较长,容易导致电路的过载和短路,因此需要设计一种更加精细的保护电路。
首先,为了防止短路,可以采用电阻限流保护电路。
此时,通过串联一个合适大小的电阻,可以有效限制电流,避免短路的发生。
但是,将电阻限流与保险丝相结合,可以更加有效地保护电路。
在短路或过载时,保险丝可以快速熔断,起到限制电流的作用,同时电阻限流可以避免过大的电流对电路和发动机的危害。
其次,为了防止过载,可以采用负载跟踪保护电路。
此时,可以通过控制发动机启动时的负载,避免电路的过载。
通过电路内部的电流测量,可以得到启动时的负载大小,通过控制启动器的电压和转矩,可以合理控制负载大小,避免发生过载。
此外,还可以通过电源保护电路来防止电源系统的瞬间电压降低。
一般采用电源稳压器来实现,可以将电源系统的电压维持
在规定范围内,避免因电压下降造成的电子设备故障。
总之,发动机起动保护电路是非常重要的,可以有效地保护发动机和车辆电路,避免因短路、过载等问题引起的设备损坏。
在设计保护电路时,需要充分考虑实际情况,选择合适的保护方案和保护元件。
同时,为了确保保护电路的有效性,还需要进行严格的测试和调试。
在发动机起动保护电路的设计中,选用适合的保护元件也非常重要。
例如,选用了正确额定的保险丝、电阻、电容、稳压器等元件可以保证电路的稳定且可靠的工作,而选错了元件就可能会导致电路的短路、过载、电压跳跃等问题,严重影响到整个电路的稳定性和可靠性。
此外,发动机起动保护电路的设计也需要考虑到不同的工作环境和条件。
例如,车辆在寒冷的冬季启动时,电路会面临更大的电阻来阻碍启动器的运行,因此需要选用更高功率的启动器,增加电源电压来提高起动力。
而在高温环境下,电路可能会面临过压、电源电压降低等问题,也需要选择适当的保护元件和保护方式。
还需要考虑到人为误操作的风险,例如短路或过载,这可能会导致电路的损坏或车辆发生火灾。
一种解决方案是在电路中添加自动维护功能,比如自动断电和断电保护功能,一旦电路过载或短路就可以自动断电,保护设备和车辆的安全。
最后,为了确保发动机起动保护电路的稳定性和可靠性,需要进行一系列的测试和调试。
这些测试可以包括电路测试、电子元件测试、模拟测试和实际测试等。
通过这些测试,可以评估
电路的性能和正确性,并发现可能出现的问题和故障,最终提高电路的可靠性和稳定性。
总之,发动机起动保护电路的设计需要综合考虑不同的因素,包括工作环境、保护元件、自动维护功能和测试等。
通过正确的电路设计和元件选择,可以保证发动机起动时的安全性,保护车辆电路设备的安全运行。
在发动机起动保护电路的设计中,还需要考虑到噪声、EMI和EMC等问题。
这些问题可能会妨
碍电路的正常工作,导致故障或者干扰到其他设备的正常运行。
一般来说,噪声主要分为两种:外部噪声和内部噪声。
外部噪声包括来自电源和其他设备的干扰,而内部噪声来自电路自身的振荡和干扰。
为了降低噪声对电路的影响,可以采用一些抑制噪声的措施,如加装滤波器或限流电子元件,或者规划噪声采样点增加自适应滤波手段等措施。
EMI(电磁干扰)和EMC(电磁兼容性)是另外两种影响电
路正常运行的问题。
EMI是指电路中的电流、电压信号以及
电信号辐射引起的电磁波干扰,而EMC是指设备内部发射的
电磁波辐射,以及设备对其他设备中的电磁辐射过敏。
为了避免这些问题,可以采用屏蔽和隔离技术等措施,使电路中的信号不会对其他设备产生干扰,并且能够抵御来自外部环境的电磁波攻击。
除此之外,还需要注意到安全性。
在系统设计时不能忽略对安全问题的考虑。
对较高电压的电源端、电动机线圈等进行合适的电气绝缘、接地保护等,防止人身意外接触而造成的危害。
总的来说,发动机起动保护电路设计需要综合考虑到各种因素,如电源、环境、噪声、EMI/EMC干扰、安全等方面。
同时,
在设计中,应该根据实际情况和需求逐步迭代出最优的设计方案,以达到最佳的性能和条件要求。
设计方案和最终的电路实现可以通过多种途径进行验证和测试,如模拟仿真、原型测试、以及实测环境下可靠性测试等,以保证发动机起动保护电路的性能和可靠性。
